ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WH-UD12CE81 PANASONIC

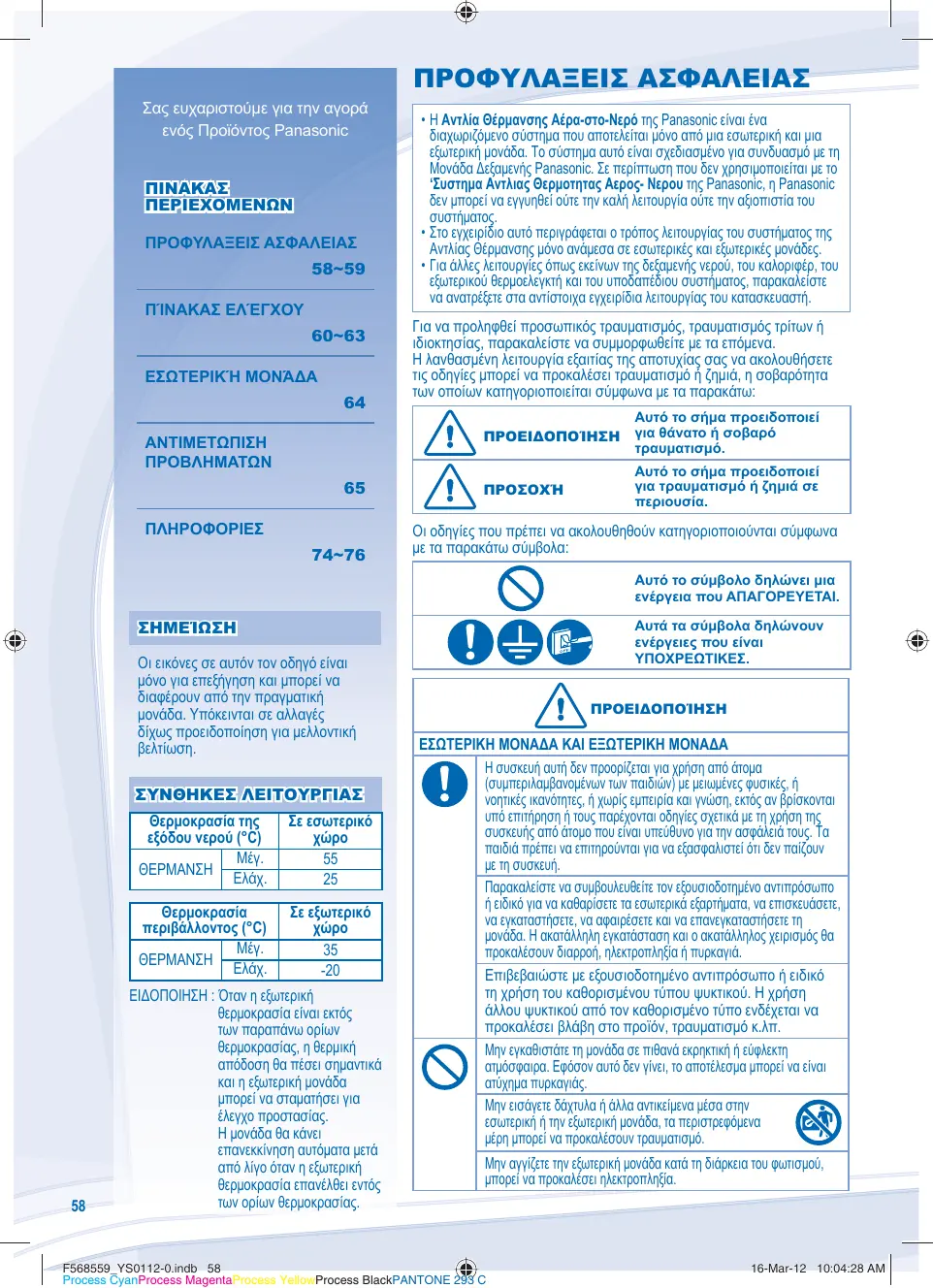

16-Mar-12 10:04:27 AM ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Σας ευχαριστούμε για την αγορά ενός Προϊόντος Panasonic ΠΕΡΙΕΧΟΜΕΝΩΝ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 58~59 ΠΊΝΑΚΑΣ ΕΛΈΓΧΟΥ 60~63 ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΠΛΗΡΟΦΟΡΙΕΣ 74~76

• H Αντλία Θέρμανσης Αέρα-στο-Νερό της Panasonic είναι ένα διαχωριζόμενο σύστημα που αποτελείται μόνο από μια εσωτερική και μια εξωτερική μονάδα. Το σύστημα αυτό είναι σχεδιασμένο για συνδυασμό με τη Μονάδα Δεξαμενής Panasonic. Σε περίπτωση που δεν χρησιμοποιείται με το ‘Συστημα Αντλιας Θερμοτητας Αερος- Νερου της Panasonic, η Panasonic δεν μπορεί να εγγυηθεί ούτε την καλή λειτουργία ούτε την αξιοπιστία του συστήματος.
• Στο εγχειρίδιο αυτό περιγράφεται ο τρόπος λειτουργίας του συστήματος της Αντλίας Θέρμανσης μόνο ανάμεσα σε εσωτερικές και εξωτερικές μονάδες.
• Για άλλες λειτουργίες όπως εκείνων της δεξαμενής νερού, του καλοριφέρ, του εξωτερικού θερμοελεγκτή και του υποδαπέδιου συστήματος, παρακαλείστε να ανατρέξετε στα αντίστοιχα εγχειρίδια λειτουργίας του κατασκευαστή. Για να προληφθεί προσωπικός τραυματισμός, τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε να συμμορφωθείτε με τα επόμενα. Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα των οποίων κατηγοριοποιείται σύμφωνα με τα παρακάτω: ΠΡΟΕΙΔΟΠΟΊΗΣΗ Αυτό το σήμα προειδοποιεί για θάνατο ή σοβαρό τραυματισμό.

Αυτό το σήμα προειδοποιεί για τραυματισμό ή ζημιά σε

Οι οδηγίες που πρέπει να ακολουθηθούν κατηγοριοποιούνται σύμφωνα με τα παρακάτω σύμβολα: Αυτό το σύμβολο δηλώνει μια ενέργεια που ΑΠΑΓΟΡΕΥΕΤΑΙ.

Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να διαφέρουν από την πραγματική μονάδα. Υπόκεινται σε αλλαγές δίχως προειδοποίηση για μελλοντική ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

Θερμοκρασία της εξόδου νερού (°C)

Θερμοκρασία περιβάλλοντος (°C)

ΕΙΔΟΠΟΙΗΣΗ : Όταν η εξωτερική θερμοκρασία είναι εκτός των παραπάνω ορίων θερμοκρασίας, η θερμική απόδοση θα πέσει σημαντικά και η εξωτερική μονάδα μπορεί να σταματήσει για έλεγχο προστασίας. Η μονάδα θα κάνει επανεκκίνηση αυτόματα μετά από λίγο όταν η εξωτερική θερμοκρασία επανέλθει εντός των ορίων θερμοκρασίας. Αυτά τα σύμβολα δηλώνουν ενέργειες που είναι ΥΠΟΧΡΕΩΤΙΚΕΣ. ΠΡΟΕΙΔΟΠΟΊΗΣΗ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΚΑΙ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, ή νοητικές ικανότητες, ή χωρίς εμπειρία και γνώση, εκτός αν βρίσκονται υπό επιτήρηση ή τους παρέχονται οδηγίες σχετικά με τη χρήση της συσκευής από άτομο που είναι υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή. Παρακαλείστε να συμβουλευθείτε τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για να καθαρίσετε τα εσωτερικά εξαρτήματα, να επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε και να επανεγκαταστήσετε τη μονάδα. Η ακατάλληλη εγκατάσταση και ο ακατάλληλος χειρισμός θα προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά. Επιβεβαιώστε με εξουσιοδοτημένο αντιπρόσωπο ή ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση άλλου ψυκτικού από τον καθορισμένο τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν, τραυματισμό κ.λπ. Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το αποτέλεσμα μπορεί να είναι ατύχημα πυρκαγιάς. Μην εισάγετε δάχτυλα ή άλλα αντικείμενα μέσα στην εσωτερική ή την εξωτερική μονάδα, τα περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμό. Μην αγγίζετε την εξωτερική μονάδα κατά τη διάρκεια του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία. F568559_YS0112-0.indb 58 Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess Black BlackPANTONE PANTONE 293 C 16-Mar-12 10:04:28 AM ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην εγκαθιστάτε την εσωτερική μονάδα σε εξωτερικούς χώρους. Έχει σχεδιαστεί για εγκατάσταση σε εσωτερικούς χώρους και μόνο. Μη χρησιμοποιείτε τροποποιημένα καλώδια, συνδεδεμένα καλώδια, επεκτάσεις καλωδίων ή μη καθορισμένα καλώδια για πρόληψη υπερθέρμανσης ή πυρκαγιάς. Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας:

• Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με άλλες συσκευές.
• Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.
• Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για να αποφευχθεί ενδεχόμενος κίνδυνος. Η μονάδα αυτή είναι εξοπλισμένη με διακόπτη ασφαλείας υπολειμματικού ρεύματος (RCCB= Residue Current Circuit Breaker). Συνιστάται ιδιαίτερα ο έλεγχος της λειτουργίας του RCCB μετά την εγκατάσταση και περιοδικά μετά από σέρβις ή συντήρηση από εξουσιοδοτημένο αντιπρόσωπο ώστε να διασφαλιστεί ότι βρίσκεται σε καλή κατάσταση λειτουργίας. Διαφορετικά μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά σε περίπτωση δυσλειτουργίας. Συνιστάται θερμά να εγκατασταθεί με Διάταξη Προστασίας Ρεύματος Διαρροής (RCD= Residual Current Device) επιτόπου ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς. Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και το διακόπτη ρεύματος. (Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/βλάβης
• Ο RCCB απενεργοποιείται μόνος του.
• Παρατηρείται μυρωδιά καμένου, μη φυσιολογικός θόρυβος ή δόνηση όταν η μονάδα λειτουργεί.
• Βγαίνει συνέχεια ζεστό νερό από τη μονάδα. Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή. Συνιστάται να φοράτε γάντια κατά τη διάρκεια του σέρβις ή της συντήρησης προς αποφυγή κινδύνων. Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς. Προλάβετε επικείμενη ηλεκτροπληξία διακόπτοντας την παροχή ρεύματος όταν: - Πριν τον καθαρισμό ή το σέρβις. - Εφόσον δεν γίνεται χρήση για παρατεταμένο χρονικό Η συσκευή αυτή είναι πολλαπλών χρήσεων. Όλα τα κυκλώματα ηλεκτρικής τροφοδοσίας πρέπει να είναι σβηστά πριν από την πρόσβαση σε οποιοδήποτε από τα τερματικά στην εσωτερική μονάδα, ώστε να αποφευχθούν τυχόν ηλεκτροπληξία, έγκαυμα ή τραυματισμός με μοιραία αποτελέσματα. ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΚΑΙ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη, διαλυτικά ή σκόνες καθαρισμού. Μην εγκαθιστάτε τη μονάδα κοντά σε εύφλεκτο εξοπλισμό ή στο μπάνιο. Διαφορετικά, θα προκληθεί ηλεκτροπληξία ή πυρκαγιά. Μην αγγίζετε το σωλήνα εκροής νερού στην εσωτερική μονάδα κατά τη διάρκεια της λειτουργίας. Μην τοποθετείτε τίποτα πάνω ή κάτω από τη μονάδα. Μην αγγίζετε το κοφτερό αλουμινένιο πτερύγιο, τα κοφτερά μέρη μπορεί να σας τραυματίσουν. Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια της αποστείρωσης για να αποφευχθεί η μυρωδιά καμένου ή η υπερθέρμανση κατά τη διάρκεια του ντους. Βεβαιωθείτε ότι η σωλήνωση αποχέτευσης είναι κατάλληλα συνδεδεμένη. Διαφορετικά, μπορεί να προκληθεί διαρροή. Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε ότι το πλαίσιο εγκατάστασης δεν είναι φθαρμένο ώστε να αποφευχθεί η πτώση της μονάδας. Οι πςθμίζειρ ηος πεδίος λειηοςπγίαρ αποζηείπωζηρ ππέπει να διαμοπθώνονηαι από ηον εξοςζιοδοηημένο ανηιππόζωπο ζύμθωνα με ηοςρ ηοπικούρ νόμοςρ και κανονιζμούρ. ΠΊΝΑΚΑΣ ΕΛΈΓΧΟΥ Μην αφήνετε τον πίνακα ελέγχου να υγρανθεί. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία ή Μην πατάτε τα κουμπιά πάνω στον πίνακα ελέγχου με σκληρά, αιχμηρά αντικείμενα. Διαφορετικά, μπορεί να προκληθεί βλάβη στη μονάδα. Μην πλένετε τον πίνακα ελέγχου με νερό, βενζίνη, αραιωτικό ή σκόνη καθαρισμού. EΛΛΗΝΙΚΆ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΚΑΙ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ Μη κάθεστε και μη βαδίζετε πάνω στη μονάδα γιατί μπορείτε να πέσετε.

Μην επιθεωρείτε ή κάνετε σέρβις στον πίνακα ελέγχου από μόνοι σας. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο. Διαφορετικά, μπορεί να προκληθεί τραυματισμός σε περίπτωση εσφαλμένου

• Μερικές λειτουργίες που περιγράφονται στο παρόν εγχειρίδιο μπορεί να μη μπορούν να εφαρμιοστούν στη μονάδα σας.
• Συμβουλευτείτε τον πλησιέστερο σε σας αντιπρόσωπο για περαιτέρω πληροφορίες.
• Για κανονική λειτουργία, τα κουμπιά ERROR RESET

δεν χρησιμοποιούνται. h i

Ανοίξτε το κάλυμμα για την επιλογή των κουμπιών. OUTDOOR STATUS SETTING TIMER SET OFF/ON SELECT QUIET HEATER CANCEL ERROR RESET CLOCK MODE

ΟΘΟΝΗ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ

Δείκτης OFF/ON του Τρόπου Λειτουργίας της Θέρμανσης

Απεικόνιση Ρύθμισης Χρονοδιακόπτη/Ρολογιού

Ένδειξη τρόπου λειτουργίας δεξαμενής

Απεικόνιση της Εξωτερικής Θερμοκρασίας Περιβάλλοντος

Ένδειξη αθόρυβου τρόπου λειτουργίας Δείκτης Ενεργοποίησης/Απενεργοποίησης Εφεδρικού Δείκτης OFF/ON Αιτήματος για Επιβολή Θερμαντήρα Οθόνη Ένδειξης Συνδεδεμένου Εξωτερικού Ελεγκτή

Ένδειξη προσοχής (η θερμοκρασία της δεξαμενής είναι άνω των 60°C) Απεικόνιση Θερμοκρασίας Εξόδου του Νερού m Πραγματική ένδειξη εφεδρικού θερμαντήρα (OFF/ON) n Πραγματική ένδειξη ταχυθερμαντήρα (OFF/ON) o Ένδειξη OFF/ON λειτουργίας απόψυξης p Δείκτης OFF/ON του Τρόπου Λειτουργίας Ρύθμισης του q Δείκτης OFF/ON του Τρόπου Λειτουργίας Ελέγχου της Κατάστασης του Συστήματος r Ένδειξη OFF/ON τρόπου λειτουργίας σέρβις

ΚΟΥΜΠΙ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ

Κουμπί Ομάδας Ρύθμισης Χρονοδιακόπτη

Κουμπί Τρόπου Λειτουργίας

Κουμπί Τρόπου Ρύθμισης Επιβολής Θερμαντήρα

Κουμπί Αθόρυβης Λειτουργίας Κουμπί Ενεργοποίησης του Εφεδρικού Θερμαντήρα Εσωτερικής Μονάδας Κουμπιά Λειτουργίας Ρύθμισης του Συστήματος

Κουμπί τρόπου λειτουργίας σέρβις συστήματος

Κουμπιά Ρύθμισης Λειτουργίας του Συστήματος

ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ Ρύθμιση της Τρέχουσας Ημέρας και Ώρας CLOCK

για να ρυθμίσετε την τρέχουσα ημέρα. SET

για να επιβεβαιώσετε.

4. Επαναλάβατε τα βήματα 2 έως 3 για να ρυθμίσετε την

F568559_YS0112-0.indb 60 Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess Black BlackPANTONE PANTONE 293 C 10 Κουμπί Επαναρρύθμισης Σφάλματος Σημειώσεις:

• Η τρέχουσα ημέρα και ο τρέχων χρόνος χρειάζονται ρύθμιση όταν: - Η ηλεκτρική τροφοδοσία έχει σβήσει για πρώτη φορά. - Αφού έχει περάσει αρκετός χρόνος αφότου άναψε για τελευταία φορά η συσκευή.
• Ο τρέχων χρόνος που έχει ρυθμιστεί θα είναι ο στάνταρ χρόνος για όλες τις λειτουργίες Χρονοδιακόπτη. 16-Mar-12 10:04:29 AM ΡΥΘΜΙΣΗ ΤΩΝ ΕΙΔΙΚΩΝ ΛΕΙΤΟΥΡΓιΩΝ
• Μετά την αρχική εγκατάσταση, μπορείτε να κάνετε χειροκίνητα τις ρυθμίσεις. Η αρχική ρύθμιση παραμένει ενεργή έως ότου ο χρήστης την αλλάξει.
• Ο πίνακας ελέγχου μπορεί να χρησιμοποιηθεί για πολλαπλές εγκαταστάσεις. Μερικές λειτουργίες μπορεί να μη μπορούν να εφαρμιοστούν στη μονάδα σας.
• Βεβαιωθείτε ότι η λειτουργία LED βρίσκεται σε κατάσταση OFF πριν από τη ρύθμιση. SET STATUS SETTING SET CHECK

ταυτόχρονα για 5 δευτερόλεπτα για να εισάγετε τρόπο λειτουργίας ειδικής ρύθμισης. Ο δείκτης “SETTING” («ΡΥΘΜΙΣΗ») και “STATUS” («ΚΑΤΑΣΤΑΣΗ») είναι ενεργοποιημένος (ON). για να φυλλομετρήσετε λειτουργίες. SELECT

για να εισάγετε τη λειτουργία.

για να ενεργοποιήσετε ΝΑΙ ή να απενεργοποιήσετε ΟΧΙ τη λειτουργία ή να

ορίσετε άλλες επιλογές.

BOOSTER για να επιβεβαιώσετε.

Εξωτερικός Θερμοελεγκτής (ΝΑΙ / ΟΧΙ) Για ρύθμιση της εξωτερικής σύνδεσης του θερμοελεγκτή. Επιλογή χωρητικότητας εσωτερικού εφεδρικού θερμαντήρα (3kW / 6kW / 9kW) Για τη μείωση της ισχύος του θερμαντήρα όταν απαιτείται. Οι επιλογές διαφέρουν ανάλογα με το μοντέλο. Λειτουργία πρόληψης παγώματος του συστήματος νερού (ΝΑΙ / ΟΧΙ) Για την ενεργοποίηση ή απενεργοποίηση της λειτουργίας πρόληψης παγώματος του συστήματος νερού όταν η μονάδα είναι απενεργοποιημένη. Σύνδεση Δεξαμενής (ΝΑΙ / ΟΧΙ) Για σύνδεση της δεξαμενής. Σημείωση: Αν έχει επιλεγεί “ΟΧΙ” στη ρύθμιση “Σύνδεση δεξαμενής”, η ρύθμιση 5 ~ 14 παραλείπεται. Προτεραιότητα ηλιακού (ΝΑΙ / ΟΧΙ) Για να επιλέξετε τη χρήση ηλιακού για τη θέρμανση της δεξαμενής νερού. Προτεραιότητα Θέρμανσης (ΝΑΙ / ΟΧΙ) Για την επιλογή της θέρμανσης δωματίου ως προτεραιότητα κατά τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ + ΔΕΞΑΜΕΝΗ. Σημείωση: Αν έχει επιλεγεί “ΝΑΙ” στη ρύθμιση “Προτεραιότητα θέρμανσης”, η ρύθμιση 7 ~ 8 παραλείπεται. Ρύθμιση διαστημάτων λειτουργίας θέρμανσης Για τη ρύθμιση του χρονοδιακόπτη για τον τρόπο λειτουργίας θέρμανσης κατά τη διάρκεια του τρόπου λειτουργίας ΘΕΡΜΑΝΣΗ + ΔΕΞΑΜΕΝΗ (0,5 ώρα ~ 10 ώρες). Ρύθμιση Διαστήματος Προθέρμανσης της Δεξαμενής Για ρύθμιση του χρονοδιακόπτη για τη Δεξαμενή κατά τη διάρκεια της λειτουργίας ΘΕΡΜΑΝΣΗ + ΔΕΞΑΜΕΝΗ (5 λεπτά ~ 1 ώρα και 35 λεπτά). Λειτουργία ταχυθερμαντήρα (ΝΑΙ/ΟΧΙ) Για την ενεργοποίηση ή απενεργοποίηση της λειτουργίας ταχυθερμαντήρα δεξαμενής. Σημείωση: Αν έχετε επιλέξει “ΟΧΙ” στη ρύθμιση “Λειτουργία ταχυθερμαντήρα”, η ρύθμιση 10 παραλείπεται. Ρύθμιση Χρόνου Καθυστέρησης Ενισχυτικού Θερμαντήρα Για την ενεργοποίηση του χρονοδιακόπτη καθυστέρησης για τον ταχυθερμαντήρα αν δεν επιτευχθεί η θερμοκρασία της δεξαμενής νερού (20 λεπτά ~ 1 ώρα 35 λεπτά). EΛΛΗΝΙΚΆ Ρύθμιση Οθόνη Πίνακα Ελέγχου SET

• Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια της αποστείρωσης για να αποφευχθεί η μυρωδιά καμένου ή η υπερθέρμανση κατά τη διάρκεια του ντους.

• Οι πςθμίζειρ ηος πεδίος λειηοςπγίαρ αποζηείπωζηρ ππέπει να διαμοπθώνονηαι από ηον εξοςζιοδοηημένο ανηιππόζωπο ζύμθωνα με ηοςρ ηοπικούρ νόμοςρ και κανονιζμούρ.

Αποστείρωση (ΝΑΙ / ΟΧΙ) Για ρύθμιση της αποστείρωσης, εφόσον απαιτείται. Σημείωση: Αν έχει επιλεγεί “ΟΧΙ” στη ρύθμιση “Αποστείρωση”, η ρύθμιση 12 ~ 14 παραλείπεται. Ρύθμιση Ημέρας & Ώρας Αποστείρωσης Για τη ρύθμιση του χρονοδιακόπτη για αποστείρωση (μόνο μία φορά την εβδομάδα, λειτουργεί ακόμα και στην κατάσταση αναμονής). Ρύθμιση της Θερμοκρασίας Αποστείρωσης Για να ρυθμίσετε τη θερμοκρασία αποστείρωσης (40°C ~ 75°C). Χρόνος Συνέχισης της Αποστείρωσης Για ρύθμιση του χρονοδιακόπτη ώστε να διατηρεί τη θερμοκρασία θέρμανσης για να συμπληρώσει τη λειτουργία της αποστείρωσης (5 λεπτά ~ 1 ώρα). F568559_YS0112-0.indb 61 Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess Black BlackPANTONE PANTONE 293 C

16-Mar-12 10:04:32 AM ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΧΩΡΗΜΕΝΗ ΛΕΙΤΟΥΡΓΙΑ ΓΙΑ ΝΑ ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ (ON) Ή ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΗΣΕΤΕ (OFF) ΤΗ ΣΥΣΚΕΥΗ OFF / ON

• Όταν η μονάδα είναι ενεργοποιημένη (ON), η λυχνία λειτουργίας (LED) είναι αναμμένη και η τρέχουσα θερμοκρασία για την έξοδο του νερού και το εξωτερικό περιβάλλον δείχνεται στην οθόνη του πίνακα

ΓΙΑ ΤΗΝ ΕΠΙΛΟΓΗ ΤΟΥ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ MODE HEAT HEAT +TANK ΓΙΑ ΝΑ ΑΠΟΛΑΜΒΑΝΕΤΕ ΑΘΟΡΥΒΟ

• Η λειτουργία αυτή μειώνει τον θόρυβο της εξωτερικής μονάδας. Σε αυτές τις συνθήκες, μπορεί να προκαλέσει μείωση της χωρητικότητας θέρμανσης. ΓΙΑ ΤΗΝ ΕΝΕΡΓΟΠΟΊΗΣΗ ΤΟΥ ΕΦΕΔΡΙΚΟΎ ΘΕΡΜΑΝΤΉΡΑ HEATER SETTING SET

• Ο εφεδρικός θερμαντήρας παρέχει επιπλέον χωρητικότητα θέρμανσης κατά τη διάρκεια ψυχρής εξωτερικής θερμοκρασίας και μπορεί να λειτουργήσει μόνο σε τρόπο λειτουργίας θέρμανσης για εσωτερική μονάδα μόνο εάν ενεργοποιηθεί με το πάτημα του συγκεκριμένου

• Ο εφεδρικός θερμαντήρας θα ενεργοποιηθεί αυτόματα εφόσον πληρούνται οι προϋποθέσεις της ρύθμισης.
• Για να απενεργοποιήσετε χειροκίνητα τη λειτουργία του Θερμαντήρα, πατήστε ξανά το αντίστοιχο κουμπί. TIMER TANK QUIET HEATER FORCE OPERATION CANCEL SEARCH ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΛΕΓΧΟΥ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ

για 5 δευτερόλεπτα για να εισάγετε τον τρόπο λειτουργία της κατάστασης (STATUS). για να ελέγξετε τη θερμοκρασία εισόδου

νερού, τη θερμοκρασία δεξαμενής, τη συχνότητα λειτουργίας συμπιεστή ή το ιστορικό σφαλμάτων. CANCEL

για να βγείτε από τον τρόπο λειτουργίας STATUS (ΚΑΤΑΣΤΑΣΗ).

• Μόλις εισαχθεί ο τρόπος λειτουργίας της κατάστασης (STATUS), η ένδειξη “STATUS” είναι αναμμένη.
• Ο τρόπος λειτουργίας της κατάστασης (STATUS) δεν μπορεί να ενεργοποιηθεί όταν ο δείκτης “SETTING” είναι αναμμένος. F568559_YS0112-0.indb 62 Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess Black BlackPANTONE PANTONE 293 C HEATER

BOOSTER DEFROST SETTING STATUS SERVICE WATER OUTLET για να επιλέξετε μια παράμετρο.

3. Αφού επιλέξετε την επιθυμητή παράμετρο, πατήστε το

εισάγετε την παράμετρο.

για να επιλέξετε την επιθυμητή θερμοκρασία. SET

ξανά για να επιβεβαιώσετε τη ρύθμιση.

• Επαναλάβατε τα βήματα 2 έως 5 για να ρυθμίσετε άλλες παραμέτρους. Λειτουργίας Παράμετρος * Περιγραφή Χαμηλή ρυθμισμένη εξωτερική θερμοκρασία HEAT (-15°C ~ 15°C). Υψηλή ρυθμισμένη εξωτερική θερμοκρασία HEAT (-15°C ~ 15°C). Ρυθμισθείσα θερμοκρασία εξόδου του νερού σε χαμηλή θερμοκρασία περιβάλλοντος HEAT εξωτερικού χώρου (25°C ~ 55°C). Ρυθμισθείσα θερμοκρασία εξόδου του νερού HEAT σε υψηλή θερμοκρασία περιβάλλοντος εξωτερικού χώρου (25°C ~ 55°C). Θερμοκρασία νερού Εξωτερική θερμοκρασία HEAT OFF HEATER

TANK CHECK ACTUAL Παράμετρος * Δείκτης SETTING (ΡΥΘΜΙΣΗ) SET

για 5 δευτερόλεπτα για να εισάγετε τον τρόπο λειτουργία της ρύθμισης (SETTING). Η ένδειξη “SETTING” είναι

STATUS CHECK OUTDOOR HEAT SELECT TANK

• ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ - Για ενεργοποίηση (ON) ή απενεργοποίηση (OFF) της λειτουργίας θέρμανση πίνακα/δαπέδου. - Σε αυτόν τον τρόπο λειτουργίας, η εξωτερική μονάδα θα παρέχει χωρητικότητα θέρμανσης στην εσωτερική μονάδα.
• ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΑΝΣΗΣ + ΔΕΞΑΜΕΝΗΣ - Σε αυτόν τον τρόπο λειτουργίας, η εξωτερική μονάδα θα παρέχει χωρητικότητα θέρμανσης στην υγειονομική δεξαμενή και στην εσωτερική μονάδα. - Η λειτουργία αυτή δεν χρησιμοποιείται όταν δεν είναι εγκατεστημένη η υγειονομική δεξαμενή νερού.
• ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΔΕΞΑΜΕΝΗΣ - Για ενεργοποίηση (ON) ή απενεργοποίηση (OFF) της λειτουργίας της υγειονομικής δεξαμενής. - Σε αυτόν τον τρόπο λειτουργίας, η εξωτερική μονάδα θα παρέχει χωρητικότητα θέρμανσης στην υγειονομική δεξαμενή. QUIET

• Συνιστάται ιδιαίτερα να έρθετε σε επαφή με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο για να αλλάξετε το εύρος θερμοκρασιών.
• Χρησιμοποιώντας τον πίνακα ελέγχου είναι εφικτή η ρύθμιση του εύρους θερμοκρασιών για τη θερμοκρασία εξόδου του νερού και για την εξωτερική θερμοκρασία περιβάλλοντος. ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΡΥΘΜΙΣΗΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ Τρόπος Λειτουργίας Απεικόνιση θερμοκρασίας Ρυθμισθείσα θερμοκρασία για απενεργοποίηση (OFF) της λειτουργίας θέρμανσης (5°C ~ 35°C). Ρυθμισθείσα θερμοκρασία εξωτερικού χώρου για ενεργοποίηση (ON) της λειτουργίας του θερμαντήρα (-15°C ~ 20°C). Ρύθμιση θερμοκρασίας υγειονομικής δεξαμενής (40°C ~ 75°C). ΡΥΘΜΙΣΗ ΤΗΣ ΘΕΡΜΟΜΕΤΑΤΟΠΙΣΗΣ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΤΟΥ ΝΕΡΟΥ SET

μέσα σε 5 δευτερόλεπτα.

• Επαναλάβατε τα βήματα 3 έως 5 για να ρυθμίσετε την επιθυμητή μετατόπιση θερμοκρασίας (-5°C ~ 5°C). Σημειώσεις: CANCEL ή αναμείνατε για 30 δευτερόλεπτα για να βγείτε από
• Πατήστε το τον τρόπο λειτουργία της ρύθμισης (SETTING).
• Η θερμοκρασία ρύθμισης θα αποθηκευθεί στο σύστημα μόλις γίνει η επιβεβαίωση.
• Ο τρόπος λειτουργίας ρύθμισης (SETTING) δεν μπορεί να ενεργοποιηθεί όταν οι δείκτες “SERVICE” και “STATUS” είναι αναμμένοι. 16-Mar-12 10:04:33 AM ΕΒΔΟΜΑΔΙΑΙΑ ΡΥΘΜΙΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ Δείχνει την επιλεγείσα ημέρα Ανάβει εφόσον έχει επιλογή η λειτουργία Χρονοδιακόπτη 6 διαφορετικά προγράμματα μπορούν να ρυθμιστούν σε μια ημέρα (1 ~ 6) TIMER

OFF SOLAR REMOTE QUIET HEATER CANCEL CLOCK Αλλαγή θερμότητας θερμοκρασίας νερού (-5ºC ~ 5ºC) Χρονοδιακόπτης OFF - Για αυτόματη απενεργοποίηση (“OFF”) της μονάδας Χρονοδιακόπτης ON - Για αυτόματη ενεργοποίηση (“ON”) της μονάδας Ημέρα που πρόκειται να επιλεγεί

Εισάγετε τον τρόπο λειτουργίας χρονοδιακόπτη Πατήστε Ρυθμίστε ημέρα & ώρα TIMER

για να επιλέξετε την επιθυμητή σας ημέρα. SELECT

για να επιβεβαιώσετε.

3. Η ένδειξη “1” θα αναβοσβήνει, πατήστε

SELECT για να ρυθμίσετε το πρόγραμμα 1. για να επιλέξετε τον χρονοδιακόπτη σε θέση ON ή OFF.

για να επιλέξετε την επιθυμητή σας ώρα. MODE Μπορείτε να ρυθμίσετε τον τρόπο λειτουργίας θερμοκρασίας με το χρονοδιακόπτη. QUIET

HEATER και την επιθυμητή αλλαγή Προσθήκη/Τροποποίηση χρονοδιακόπτη Απενεργοποιήστε τον χρονοδιακόπτη

Ενεργοποιήστε τον χρονοδιακόπτη Ελέγξτε τον χρονοδιακόπτη

CANCEL , ύστερα πατήστε

για να επιβεβαιώσετε το πρόγραμμα 1. Η επιλεγείσα ημέρα θα επισημανθεί με το ▼.

• Μετά από 2 δευτερόλεπτα, θα απεικονιστεί το επόμενο πρόγραμμα.

7. Επαναλάβατε τα βήματα 4 έως 7 για να ρυθμίσετε τα προγράμματα 2 έως 6.

• Κατά τη διάρκεια της ρύθμισης χρονοδιακόπτη αν δεν πατηθεί κανένα κουμπί μέσα σε 30 SET δευτερόλεπτα, ή αν πατηθεί το κουμπί , η ρύθμιση αυτής της στιγμής επιβεβαιώνεται και η ρύθμιση του χρονοδιακόπτη έχει τελειώσει. Επαναλάβατε τα ανωτέρω βήματα. SET , ύστερα πατήστε TIMER

SELECT Ακυρώστε τον χρονοδιακόπτη

την επιλογή σας. έως ότου εμφανιστεί η επιθυμητή σας ημέρα, πατήστε

για να ελέγξετε τα ρυθμισθέντα προγράμματα.

την επιλογή σας. για να επιβεβαιώσετε SELECT έως ότου εμφανιστεί η επιθυμητή σας ημέρα, πατήστε για να επιβεβαιώσετε SELECT

για να εισάγετε τη ρύθμιση του προγράμματος.

έως ότου εμφανιστεί το επιθυμητό σας πρόγραμμα. CANCEL

για να ακυρώσετε το πρόγραμμα. Σημειώσεις:

• Μπορείτε να ρυθμίσετε το χρονοδιακόπτη για κάθε μέρα της εβδομάδας (Δευτέρα έως Κυριακή) με 6 προγράμματα την ημέρα.
• Όταν η μονάδα ενεργοποιείται από τον ON TIMER, θα χρησιμοποιήσει την τελευταία ρυθμισμένη θερμοκρασία για τον έλεγχο της θερμοκρασίας εξόδου νερού.
• Το ίδιο πρόγραμμα χρονοδιακόπτη δεν μπορεί να ρυθμιστεί την ίδια μέρα.
• Μπορείτε επίσης να επιλέξετε συγκεντρωτικά ημέρες με την ίδια ρύθμιση χρονοδιακόπτη.
• Προωθεί εξοικονόμηση ενέργειας επιτρέποντάς σας να ρυθμίσετε έως και 6 προγράμματα σε οποιαδήποτε δοθείσα ημέρα. F568559_YS0112-0.indb 63 Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess Black BlackPANTONE PANTONE 293 C

• Σβήστε την παροχή τροφοδοσίας πριν τον καθαρισμό. ΟΔΗΓΙΕΣ ΚΑΘΑΡΙΣΜΟΥ

• Μη χρησιμοποιείτε βενζίνη, διαλυτικές ουσίες ή καθαριστικές σκόνες.
• Χρησιμοποιείτε μόνο σαπούνι ( pH7) ή ουδέτερα οικιακά καθαριστικά.
• Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40°C.

• Για να εξασφαλιστεί η βέλτιστη απόδοση της μονάδας, η συντήρηση και ο καθαρισμός πρέπει να γίνονται σε τακτικά χρονικά διαστήματα. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο. ΕΎΡΟΣ ΠΊΕΣΗΣ ΝΕΡΟΎ

• Μην πιέζετε και μη χτυπάτε το υάλινο κάλυμμα με σκληρά, αιχμηρά αντικείμενα. Μπορεί να προκληθεί βλάβη στη μονάδα.

• Βεβαιωθείτε ότι η πίεση του νερού βρίσκεται μεταξύ 0,05 και 0,3 MPa (0,1 MPa = 1 bar).
• Σε περίπτωση που η πίεση του νερού βρίσκεται έξω από το παραπάνω εύρος, παρακαλείστε να επικοινωνήσετε με τον εξουσιοδοτημένο αντιπρόσωπο. ΕΣΩΤΕΡΙΚΉ ΜΟΝΆΔΑ & ΠΊΝΑΚΑΣ ΕΛΈΓΧΟΥ

• Μην πιτσιλάτε απευθείας νερό.
• Σκουπίστε μαλακά τη μονάδα με ένα μαλακό, στεγνό πανί. ΕΞΩΤΕΡΙΚΟ ΦΙΛΤΡΟ
• Να καθαρίζετε το εξωτερικό φίλτρο τουλάχιστον μία φορά ετησίως. Διαφορετικά, μπορεί να προκληθεί απόφραξη του φίλτρου και επακόλουθη βλάβη του συστήματος. Παρακαλούμε συμβουλευτείτε έναν εξουσιοδοτημένο αντιπρόσωπο. ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ
• Μην παρεμποδίζετε τα στόμια εισόδου και εξόδου του αέρα, μπορεί να προκληθεί χαμηλή απόδοση ή διακοπή λειτουργίας. Παρακαλείστε να αφαιρέσετε τα εμπόδια για να εξασφαλίσετε τον εξαερισμό.
• Κατά τη διάρκεια του χειμώνα, παρακαλείστε να καθαρίσετε και να αφαιρέσετε το χιόνι που βρίσκεται κοντά στη μονάδα εξόδου ώστε το χιόνι να μη καλύπτει τα στόμια εισόδου και εξόδου του αέρα.

• Για να διασφαλιστεί η βέλτιστη απόδοση της μονάδας, εποχιακές επιθεωρήσεις της μονάδας, του εξωτερικού φίλτρου και της τοπικής καλωδίωσης πρέπει να εκτελούνται σε τακτά χρονικά διαστήματα. Αυτή η συντήρηση πρέπει να εκτελείται από εξουσιοδοτημένο αντιπρόσωπο.
• Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα της εξωτερικής μονάδας.

ΓΙΑ ΠΑΡΑΤΕΤΑΜΕΝΟ ΔΙΑΣΤΗΜΑ ΠΟΥ ΔΕ ΘΑ ΧΡΗΣΙΜΟΠΟΙΗΘΕΙ

• Σβήστε την τροφοδοσία. ΠΕΡΙΠΤΩΣΕΙΣ ΠΟΥ ΔΕΝ ΑΝΤΙΜΕΤΩΠΙΖΟΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗ

ΣΒΗΣΤΕ ΤΗ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ και συμβουλευτείτε ύστερα τον εξουσιοδοτημένο σας αντιπρόσωπο κάτω από τις εξής

• Θόρυβος κατά τη λειτουργία.
• Νερό/ξένα σωματίδια έχουν εισέλθει στον πίνακα ελέγχου.
• Διαρροή νερού από την εσωτερική μονάδα.
• Συχνή πτώση του ασφαλειοδιακόπτη.
• Αποσυνδέστε την παροχή ρεύματος. F568559_YS0112-0.indb 64 Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess Black BlackPANTONE PANTONE 293 C 16-Mar-12 10:04:37 AM

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία.

Το σύστημα αντλίας Αέρα-Νερού θα απενεργοποιηθεί.

Σύστημα δύσκολο στο να θερμανθεί.

Δεν είναι δυνατή η στιγμιαία θέρμανση του συστήματος.

Ο εφεδρικός θερμαντήρας ΕΝΕΡΓΟΠΟΙΕΙΤΑΙ αυτόματα όταν δεν έχει τεθεί σε λειτουργία. Η λειτουργία ξεκινάει αυτόματα ακόμα και όταν δεν είναι ενεργοποιημένος ο χρονοδιακόπτης.

Ροή ψυκτικού στο εσωτερικό της μονάδας. Η καθυστέρηση είναι μια προστασία του συμπιεστή της μονάδας. Η συμπύκνωση ή η εξάτμιση λαμβάνει χώρα στους σωλήνες. Αυτό οφείλεται στο ότι η λειτουργία απόψυξης συμβαίνει στον εναλλάκτη θερμότητας. Όταν η εξωτερική θερμοκρασία βρίσκεται έξω από το ανωτέρω εύρος της κατάστασης λειτουργίας, το σύστημα της αντλίας θέρμανσης εισέρχεται στον έλεγχο προστασίας. Το σύστημα της αντλίας θέρμανσης εισέρχεται στον έλεγχο προστασίας. Η θερμοκρασία εισόδου του νερού στην οποία σταματά ο συμπιεστής είναι μικρότερη από τους 18°C και η τροφοδοσία του εφεδρικού θερμαντήρα ενεργοποιείται από τη θερμοκρασία εισόδου του νερού η οποία είναι χαμηλότερη από 23°C. Όταν η λειτουργία της θέρμανσης γίνεται από την εσωτερική μονάδα μαζί με θέρμανση του δαπέδου ή με τον θερμαντήρα του πίνακα ταυτόχρονα, μπορεί να υπάρξει περίπτωση όπου η θερμοκρασία του ζεστού νερού γίνεται χαμηλότερη και προκαλεί θέρμανση του δαπέδου ή αναθέρμανση του θερμαντήρα του πίνακα έχει εξασθενίσει. Όταν η θερμοκρασία του εξωτερικού αέρα είναι χαμηλή, μπορεί να είναι δύσκολο για αυτόν να θερμανθεί. Είναι η στοίβα του χιονιού που φράσει την έξοδο εκροής ή την είσοδο πρόληψης της εξωτερικής μονάδας. Όταν η ρυθμισθείσα θερμοκρασία της εξόδου του νερού είναι χαμηλή, μπορεί να είναι δύσκολο για αυτή να θερμανθεί. Λόγω της φύσης του συστήματος της αντλίας θέρμανσης, μπορεί να χρειαστεί κάποιος χρόνος για να θερμανθεί το νερό αν η μονάδα λειτουργήσει από ψυχρή έναρξη. Η ΕΝΕΡΓΟΠΟΙΗΣΗ του εφεδρικού θερμαντήρα αποτελεί προστασία του εναλλάκτη θερμότητας της εσωτερικής μονάδας. Ο χρονοδιακόπτης αποστείρωσης έχει ρυθμιστεί. Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα. Η λειτουργία θέρμανσης δεν είναι ικανοποιητική. Θόρυβος κατά τη λειτουργία. Δε λειτουργεί η μονάδα. Η LED λειτουργίας δεν είναι αναμμένη ηή η οθόνη του πίνακα ελέγχου είναι κενή.

► • Ρυθμίστε σωστά τη θερμοκρασία.

• Η βαλβίδα του θερμαντήρα του πίνακα είναι κλειστή.
• Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα της εξωτερικής μονάδας. ► • Ελέγξτε αν η μονάδα έχει εγκατασταθεί σε κεκλιμένο επίπεδο ή ότι το κάλυμμα δεν έχει κλείσει σωστά. ► • Ελέγξτε εάν ο διακόπτης κυκλώματος έχει κλείσει. ► • Είναι η τροφοδοσία σβηστή ή υπάρχει διακοπή ρεύματος. EΛΛΗΝΙΚΆ

Ρέων ήχος τριγμού κατά τη διάρκεια της λειτουργίας. Η λειτουργία καθυστερεί μερικά λεπτά την επανεκκίνηση. Η εξωτερική μονάδα βγάζει νερό/ατμό. Η εξωτερική μονάδα βγάζει ατμό κατά τον τρόπο λειτουργίας Η εξωτερική μονάδα δεν λειτουργεί η. Η λειτουργία LED αναβοσβήνει και εμφανίζεται κωδικός σφάλματος στον πίνακα ελέγχου. TIMER TIMER

• Σβήστε τη μονάδα και αποκαλύψτε τον κωδικό σφάλματος στον εξουσιοδοτημένο αντιπρόσωπο.
• Ακύρωση λειτουργίας χρονοδιακόπτη όταν λάβει χώρα κωδικός σφάλματος. Κουμπί Τρόπου Ρύθμισης Επιβολής Θερμαντήρα FORCE

• Σε περίπτωση βλάβης του συστήματος Αέρα-Νερού της Αντλίας Θέρμανσης, ο εφεδρικός θερμαντήρας FORCE μπορεί να χρησιμοποιηθεί για να ζεσταθεί το νερό της θέρμανσης. Πατήστε για να ενεργοποιήσετε τον εφεδρικό θερμαντήρα. OFF / ON για να σταματήσετε την εξαναγκασμένη λειτουργία του θερμαντήρα.
• Κατά τη διάρκεια του τρόπου λειτουργίας Επιβολής Θερμαντήρα, όλες οι άλλες λειτουργίες δεν επιτρέπονται. F568559_YS0112-0.indb 65 Process CyanProcess CyanProcess MagentaProcess MagentaProcess YellowProcess YellowProcess Black BlackPANTONE PANTONE 293 C
