BEDIENUNGSANLEITUNG HT-E6500 SAMSUNG

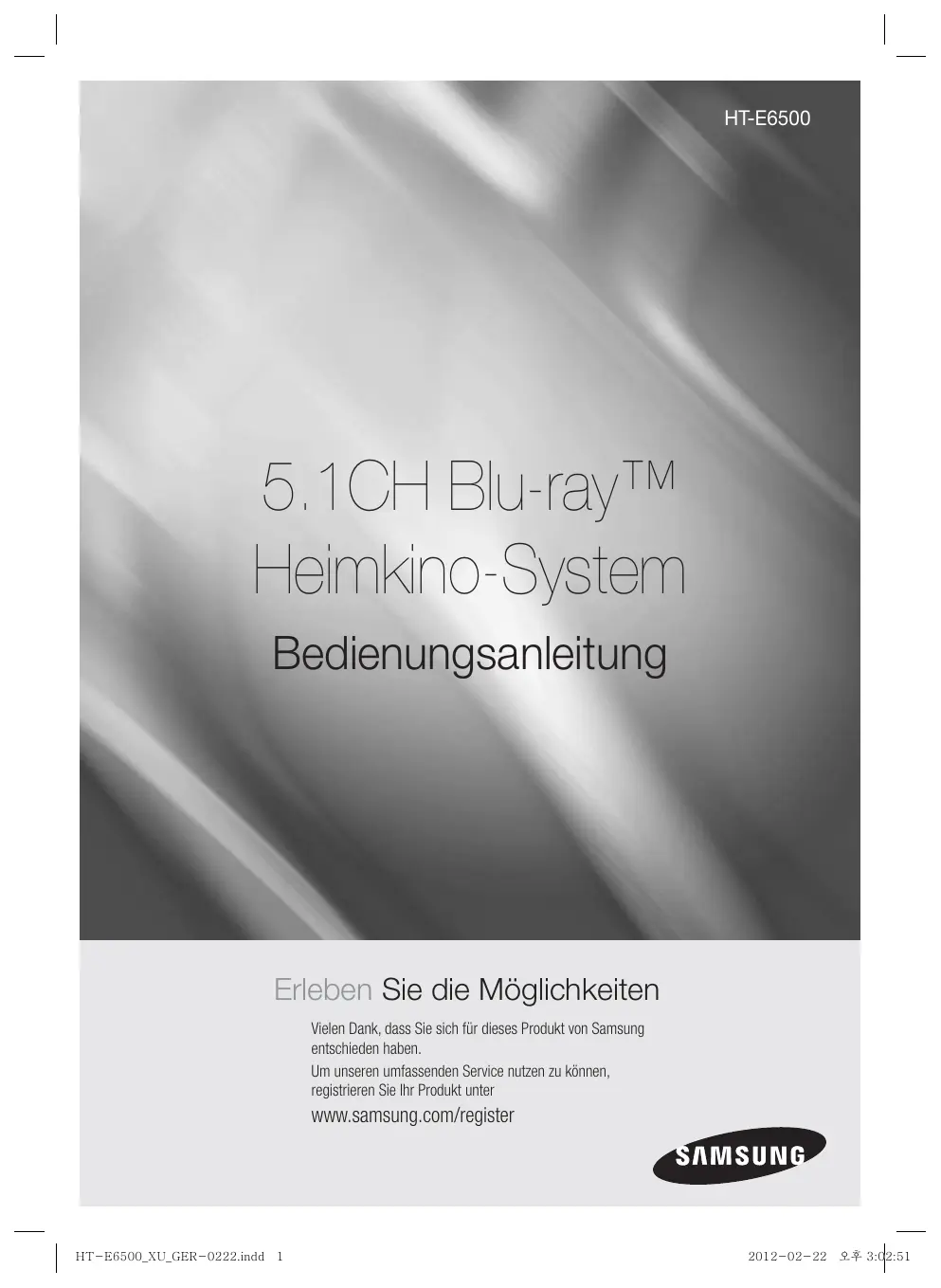

5.1CH Blu-ray™ Heimkino-System Bedienungsanleitung

Erleben Sie die Möglichkeiten Vielen Dank, dass Sie sich für dieses Produkt von Samsung entschieden haben. Um unseren umfassenden Service nutzen zu können, registrieren Sie Ihr Produkt unter

www.samsung.com/register

Sicherheitsinformationen Warnung ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. LASSEN SIE REPARATUREN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN.

ACHTUNG STROMSCHLAGGEFAHR! NICHT ÖFFNEN!

Dieses Symbol weist auf „gefährliche Netzspannung“ im Inneren des Geräts hin. Es besteht somit die Gefahr von Stromschlägen und Verletzungen.

ACHTUNG: UM STROMSCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS VOLLIG AN DEM BREITEN STECKPLATZ AUS.

WARNUNG • Schützen Sie das Gerät vor Regen und Feuchtigkeit, um die Gefahr von Bränden oder Stromschlägen zu verringern.

ACHTUNG • Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden. Außerdem dürfen keine mit Flüssigkeiten gefüllte Behälter, wie beispielsweise Vasen, darauf abgestellt werden. • Um das Gerät vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Stellen Sie deshalb sicher, dass Sie den Netzstecker stets leicht erreichen können. • Dieses Gerät muss stets an geerdete Steckdosen angeschlossen werden. • Entfernen Sie den Stecker aus der Steckdose, um das Gerät vollständig abzuschalten. Aus diesem Grund sollte sich der Netzstecker in Reichweite befinden.

CLASS 1 KLASSE 1 LUOKAN 1 KLASS 1

PRODUCTO Dieses Symbol weist auf wichtige Anweisungen im Begleitmaterial zum Produkt hin.

LASER PRODUCT LASER PRODUKT LASER LAITE LASER APPARAT LÁSER CLASE 1

LASERPRODUKT DER KLASSE 1 Dieser CD-Player ist ein LASERPRODUKT DER KLASSE 1. Bei Verwendung von Bedienelementen bzw. Einstellungen und Vorgängen, die von den hier aufgeführten abweichen, kann ein Risiko durch gefährliche Strahlung entstehen.

2012-02-22 오후 3:03:27

Lagerung und Handhabung der Disks

Vorsichtsmaßnahmen für den Betrieb • Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen. • Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein. • Berühren Sie den Netzstecker nicht mit nassen Händen. Es besteht die Gefahr eines Stromschlags. • Schließen Sie nicht mehrere elektrische Geräte an dieselbe Steckdose an. Eine Überlastung der Steckdose kann zu Überhitzung und Feuer führen. • Pflege des Gehäuses - Bevor Sie andere Geräte an dieses Gerät anschließen, müssen alle diese Geräte vorher abgeschaltet werden.

Verwendung der 3 D Funktion WICHTIGE GESUNDHEITS UND SICHERHEITSHINWEISE FÜR 3D BILDER. Lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie die 3D Funktion verwenden. • Bei einigen Zuschauern kann es bei der Betrachtung von 3D Fernsehen zu einem Unwohlsein, wie Schwindelgefühl, Übelkeit und Kopfschmerzen kommen. Wenn Sie solche Symptome wahrnehmen, unterbrechen Sie das Ansehen von 3D Fernsehen, setzen Sie die 3D Aktiv Brille ab und ruhen Sie sich aus. • Das Betrachten von 3D Bildern über einen längeren Zeitraum kann zu einer Augenüberlastung führen. Wenn Sie eine Überlastung der Augen wahrnehmen, unterbrechen Sie das Ansehen von 3D Fernsehen, setzen Sie die 3D Aktiv Brille ab und ruhen Sie sich aus. • Zuständige Erwachsene müssen Kinder, welche die 3D Funktion nutzen, regelmäßig überwachen. Wenn die Kinder über ermüdete Augen, Kopfschmerzen, Schwindelgefühl oder Übelkeit klagen, müssen die Kinder das Anschauen von 3D Fernsehen abbrechen und sich ausruhen. • Verwenden Sie die 3D Aktiv Brille nicht für andere Zwecke (wie als normale Brille, Sonnenbrille, Schutzbrille, usw.)

HT-E6500_XU_GER-0222.indd 3

Sicherheitsinformationen

 Setzen Sie die Disk keiner direkten Sonneneinstrahlung aus.  Bewahren Sie die Disk an einem kühlen, gut belüfteten Ort auf.  Bewahren Sie die Disk in einer Schutzhülle auf und lagern Sie sie senkrecht.

• Halten der Disks - Fingerabdrücke oder Kratzer auf der Disk können zu einer Verschlechterung der Klangund Bildqualität oder zu Springen führen. - Vermeiden Sie die Oberfläche von mit Daten bespielten Disks zu berühren. - Halten Sie die Disk mit den Fingerspitzen am Rand fest damit keine Fingerabdrücke auf der Oberfläche zurückbleiben. - Kleben Sie kein Papier oder Klebeband auf die Disk. • Reinigen der Disks - Wenn sich Fingerabdrücke oder Schmutz auf der Disk befinden, säubern Sie sie mit einem milden Reinigungsmittel und einem weichen Tuch. - Säubern Sie die Disk von innen nach außen. - Lagerung der Disks

- Wenn Sie das Gerät aus einer kalten in eine warme Umgebung bringen, kann Feuchtigkeit an den Geräteteilen und der Linse kondensieren und zu Fehlern bei der Wiedergabe führen. Falls dieser Fall eintritt, den Netzstecker ziehen und nach zwei Stunden den Stecker wieder in die Steckdose stecken. Legen Sie anschließend die Disk ein, und versuchen Sie, die Wiedergabe der Disk zu starten. • Wenn unnormale Geräusche zu hören sind oder sich ein stechender Geruch bemerkbar macht oder Rauch entsteht, sofort das Gerät über den Netzschalter ausschalten und den Netzstecker ziehen. Setzen Sie sich anschließend mit dem nächsten Kundendienst in Verbindung um technische Hilfe zu erhalten. Das Gerät nicht weiter verwenden. Ein Gerät in diesem Zustand kann einen Brand auslösen oder zu einem Stromschlag führen. • Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

2012-02-22 오후 3:03:28

Sicherheitsinformationen • Verwenden Sie die 3D Funktion oder die 3D Aktiv Brille nicht während Sie herumlaufen oder sich bewegen. Wenn Sie die 3D Funktion oder die 3D Aktiv Brille verwenden während Sie sich umher bewegen, können Sie gegen Gegenstände laufen, stolpern und/oder hinfallen und sich ernsthaft Verletzungen zuziehen. • Wenn Sie 3D Inhalte erleben möchten, müssen Sie ein 3D Gerät (3D fähiger AV-Receiver oder Fernsehgerät) an den HDMI OUT Ausgang mit Hilfe eine High-Speed HDMI-Kabels anschließen. Setzen Sie die 3D Brille auf, bevor Sie 3D Inhalte wiedergeben. • Das Gerät gibt 3D Inhalte nur über ein an den HDMI OUT Ausgang angeschlossenes HDMIKabel wieder. • Da die Videoauflösung im 3D Wiedergabemodus fest auf die Auslösung der 3D Videoquelle eingestellt ist, kann die Auflösung nicht an Ihre Vorlieben angepasst werden. • Einige Funktionen, wie BD Wise, Einstellung des Bildformats und die Einstellung der Auflösung können im 3D-Modus unter Umständen nicht richtig funktionieren. • Für die fehlerfreie Wiedergabe des 3D-Signals müssen Sie ein High-Speed HDMI-Kabel verwenden. • Bei der Betrachtung von 3D Bildern sollten Sie einen Abstand von mindestens 3 Mal der Bildschirmbreite vom Fernsehgerät einhalten. Zum Beispiel, wenn sie einen 46 Zoll Bildschirm haben, müssen Sie einen Abstand von 3,5 Metern einhalten. - Für die beste 3D Bildqualität muss der 3D Bildschirm in Augenhöhe aufgestellt werden. • Bei einigen angeschlossenen 3D Geräten kann der 3D Effekt eventuell nicht einwandfrei funktionieren. • Mit diesem Gerät können 2D Inhalte nicht nach 3D umgewandelt werden. • “Blu-ray 3D” und das “Blu-ray 3D” Logo sind Markenzeichen der Blu-ray Disc Association.

Copyright © 2012 Samsung Electronics Co.,Ltd. Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co.,Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet.

• Dolby sowie das Doppel-D-Symbol sind ein Warenzeichen der Dolby Laboratories.

• Hergestellt unter Lizenz und USPatentnummern: 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 sowie anderen in den USA und weltweit ausgestellten und angemeldeten Patenten. DTS-HD, das Symbol, und DTSHD zusammen mit dem Symbol sind eingetragene Warenzeichen. DTS-HD Master Audio | Essential ist ein Warenzeichen von DTS, Inc. Das Produkt enthält Software. © DTS, Inc. Alle Rechte vorbehalten.

• ÜBER DIVX-VIDEO: DivX® ist ein von DivX entwickeltes Videoformat, LLC ist ein Tochterunternehmen der Rovi Corporation. Hierbei handelt es sich um ein offizielles DivX Certified®, das DivX Video wiedergeben kann. Nähere Informationen und Softwareanwendungen zum Konvertieren Ihrer Videodateien in das DivX Video Format finden Sie unter www.divx.com. INFOS ZU DIVX VIDEO-ON-DEMAND: Dieses DivX®-zertifizierte Gerät muss registriert werden, damit erworbene Video-On-Demand-Inhalte (VOD) wiedergegeben werden können. Um den Registrierungscode zu erhalten, wechseln Sie in den DivX VOD-Bereich im Setup-Menü des Geräts. Weitere Informationen über den Abschluss der Registrierung finden Sie unter vod.divx.com. DivX Certified® für die Wiedergabe von DivX® -Videos bis hin zu HD 1080p, einschließlich PremiumInhalt. DivX®, DivX Certified® und die dazugehörigen Logos sind Markenzeichen der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet. Geschützt durch eines oder mehrere der folgenden U.S. Patente 7,295,673; 7,460,668; 7,515,710; 7,519,274

HT-E6500_XU_GER-0222.indd 4

2012-02-22 오후 3:03:29

Sicherheitsinformationen

• Oracle und Java sind registrierte Warenzeichen von Oracle und/oder ihrer Tochterunternehmen. Andere Namen sind Markenzeichen ihrer entsprechenden Eigentümer. • Dieses Gerät nutzt eine durch U.S. Patente und andere Schutz- und Urheberrechte geschützte Kopierschutztechnologie der Rovi Corporation. Reverse Engineering und Disassemblierung sind verboten. • Blu-ray Disc™, Blu-ray™, und die Logos sind Warenzeichen der Blu-ray Disc Association.

• The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

Dieses Gerät beinhaltet geschützte Technologie unter Lizenz der Verance Corporation und ist durch das U.S. Patent 7.369.677 und andere U.S. und weltweit ausgestellte oder beantragte Patente sowie das Urheberrecht und das Betriebsgeheimnis bestimmter Aspekte dieser Technologie geschützt. Cinavia ist ein Warenzeichen der Verance Corporation. Copyright 2004-2010 Verance Corporation. Alle Rechte vorbehalten für Verance. Reverse Engineering und Disassemblierung sind verboten. • Open Source Lizenz Hinweis - Im Falle der Verwendung von Open Source Software, stehen die Open Source Lizenzvereinbarungen im Produktmenü zur Verfügung.

• iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle und iPod touch sind in den USA und anderen Ländern eingetragene Marken der Apple Inc. • Dieses Gerät verwendet die Cinavia Technologie, um die Verwendung illegaler Kopien von einigen kommerziellen Filmproduktionen und Videos sowie deren Soundtracks zu verhindern. Wenn die unzulässige Verwendung einer illegalen Kopie erkannt wird, erscheint eine Meldung und die Wiedergabe oder der Kopiervorgang werden abgebrochen. Mehr Informationen über die Cinavia Technologie finden Sie auf dem Online Verbraucherinformationszentrum unter http:// www.cinavia.com. Wenn Sie weitere Informationen über Cinavia über E-Mail erhalten möchten, senden Sie bitte eine Postkarte mit Ihrer Mail-Adresse an: Cinavia Consumer Information Centre, P.O. Box 86851, San Diego, CA, 92138, USA.”

2012-02-22 오후 3:03:31

Inhalt SICHERHEITSINFORMATIONEN 2 3 3 3 4 4

Warnung Lagerung und Handhabung der Disks Vorsichtsmaßnahmen für den Betrieb Verwendung der 3 D Funktion Copyright Lizenz

ERSTE SCHRITTE 7 8 11 12 12 13

Disk und Format Kompatibilität Logos von Disks, die vom Gerät wiedergegeben werden können Zubehör Beschreibung Rückseite Fernbedienung

ANSCHLÜSSE 15 15 16 16 17 19 19 19 19 20 20

Anbringen des Ferrit Ringkerns am Netzkabel des Hauptgeräts Anschließen der Lautsprecher Lautsprecherkomponenten Anschließen der Lautsprecher Anschluss des optionalen Funkempfängers einrichten Zum Anschließen der UKW-Antenne Anschließen eines iPods/iPhones Anschluss über USB-Kabel Anschluss über die Docking-Station Anschluss an ein Fernsehgerät Methode 1 Anschluss an ein Fernsehgerät mit einem HDMI-KabelBeste Qualität (Empfohlen) Methode 2 Anschluss an ein Fernsehgerät mit einem Videokabel Gute Qualität Externe Geräte anschließen Methode 1 HDMI-EINGANG : Anschluss eines externen Geräts mit einem HDMI-Kabel Methode 2 OPTISCHER : Anschließen eines externen Digitalgeräts Methode 3 AUX EINGANG : Anschließen eines externen Analoggeräts Anschließen an einen Netzwerk Router Kabelnetzwerk Wireless-Netzwerk

Ersteinstellungen konfigurieren Der Home Bildschirm

Zugriff auf den Einstellungen Bildschirm Einstellungen Menü Funktionen Automatischer Klangkalibrierung Netzwerke und das Internet Aktualisieren der Software

MEDIA PLAY 39 40 40 41 41 41 42 42 44 46 49 49 51 53

Der AllShare Wiedergabebildschirm Wiedergabe von Dateien auf einem USBSpeichergerät oder iPod/iPhone iPod/iPhone Modelle, die mit diesem Gerät verwendet werden können. Der Funktion Bildschirm Wiedergabe von kommerziellen Video Disks Wiedergabe von kommerziellen Audio Disks Wiedergabe von selbst aufgenommenen Disks Verwenden der AllShare Netzwerkfunktion Steuern der Videowiedergabe Steuern der Musikwiedergabe Anzeigen von Fotos Verwenden des Extras Menü, wenn eine Datei markiert ist Radio hören Verwenden der Spezialeffekt Tasten auf der Fernbedienung

Smart Hub verwenden BD-LIVE™

Zusätzliche Informationen Fehlerbehebung Technische Daten

2012-02-22 오후 3:03:33

Erste Schritte Disk und Format Kompatibilität 02

Disktypen und Inhalte, die von Ihrem Gerät wiedergegeben werden können Disktyp Blu-ray Disc 3D Blu-ray Disc

VIDEO DVD-VIDEO, DVD-RW, DVD-R, DVD+RW,

DVD+R Erste Schritte

Details BD-ROM oder BD-RE/-R Disk aufgenommen im BD-RE Format. DVD-VIDEO, DVD-RW, DVD-R, DVD+RW, DVD+R DVD-VIDEO, aufgenommene DVD+RW/DVD-RW(V)/DVD-R/+R Disks, die aufgenommen und abgeschlossen wurden, oder USB-Speichergeräte mit DivX, MKV, MP4 Inhalten.

MUSIK CD-RW/-R, DVD-RW/-R,

BD-RE/-R Auf CD-RW/-R, DVD-RW/-R, BD-RE/-R Disks aufgenommene Musiktitel oder USBSpeichergeräte mit MP3 oder WMA Inhalten.

FOTO CD-RW/-R, DVD-RW/-R,

BD-RE/-R Auf CD-RW/-R, DVD-RW/-R, BD-RE/-R Disks aufgenommene Fotos oder USBSpeichergeräte mit JPEG Inhalten.

| HINWEIS | In Abhängigkeit vom Datenträgertyp und den Aufnahmebedingungen können bestimmte CD-RW/-R und DVD-R möglicherweise nicht vom Gerät wiedergegeben werden. Wenn eine DVD-RW/-R-Disk nicht korrekt im DVD-Videoformat aufgenommen wurde, kann sie nicht wiedergegeben werden. Das Gerät gibt keine Inhalte wieder, die auf DVD-Rs mit einer Bitrate von mehr als 10 Mbps aufgezeichnet wurden. Das Gerät gibt keine Inhalte wieder, die auf BD-Rs oder USB-Geräten mit einer Bitrate von mehr als 30 Mbps aufgezeichnet wurden. Die Wiedergabe kann bei einigen Disktypen oder Verwendung bestimmter Funktionen, wie Blickwinkeländerung und Bildformat nicht funktionieren Ausführlichere Informationen zu den Disks finden Sie auf der jeweiligen Verpackung. Lesen Sie diese Informationen bei Bedarf durch. Wenn Sie einen BD-J Titel wiedergeben, kann das Laden länger dauern als bei einem normalen Titel oder einige Funktionen werden langsamer ausgeführt.

Disktypen, die von Ihrem Gerät nicht wiedergegeben werden können • HD DVD • DVD-ROM/PD/MVDisk usw.

• DVD-RAM • Super Audio-CD (außer CD-Layer)

• DVD-RW (VR-Modus) • 3,9 GB DVD-R für Videoschnittarbeiten • CVD/CD-ROM/CDV/ CD-G/CD-I/LD(CD-Gs nur Audiowiedergabe, keine Grafiken.)

| HINWEIS | Das Gerät führt möglicherweise nicht alle Bedienungsbefehle aus, da einige Blu-ray-Disks, DVDs und CDs bei der Wiedergabe nicht alle oder nur bestimmte Funktionen unterstützen. Dies ist keine Fehlfunktion des Players. Samsung kann nicht garantieren, dass dieses Gerät jede Disk mit einem Blue Ray-Disk, DVD- oder CD-Logo wiedergibt, da sich die Diskformate ständig weiterentwickeln und bei der Erstellung von Blu-ray Disc, DVD, CD-Software und/oder bei der Herstellung von Disks Fehler auftreten können. Wenn Sie Fragen haben, oder bei der Wiedergabe von Blu-ray-Disks, DVDs oder CDs mit diesem Gerät Probleme auftreten, wenden Sie sich bitte an den SAMSUNG Kundendienst. Weitere Informationen zu den Wiedergabebeschränkungen finden Sie in diesem Handbuch. Einige kommerzielle Disks sowie DVDs aus Ländern außerhalb Ihrer Region können unter Umständen mit diesem Produkt nicht abgespielt werden. Deutsch

HT-E6500_XU_GER-0222.indd 7

Erste Schritte Regionalcode Geräte und Disks sind nach Regionen codiert. Für die Wiedergabe müssen diese Regionalcodes zusammenpassen. Wenn dies nicht der Fall ist, kann die Disk nicht wiedergegeben werden. Der Regionalcode dieses Geräts ist auf der Geräterückseite angebracht. Disktyp

A North America, Central America, South America, Korea, Japan, Taiwan, Hong Kong und Südostasien.

B Europa, Grönland, Französische Überseegebiete, Naher Osten, Afrika, Australien und Neuseeland

C Indien, China, Russland, Zentralund Südasien.

USA, US-Territorien und Kanada

Europa, Japan, Naher Osten, Ägypten, Südafrika, Grönland

Taiwan, Korea, Philippinen, Indonesien, Hongkong

Mexiko, Südamerika, Mittelamerika, Australien, Neuseeland, Pazifische Inseln, Karibik

Russland, Osteuropa, Indien, die meisten afrikanischen Länder, Nordkorea, Mongolei

Logos von Disks, die vom Gerät wiedergegeben werden können

DTS DivX PAL-Fernsehsystem in Großbritannien, Frankreich, Deutschland usw.

Unterstützte Formate Unterstützte Musikdatei Dateierweiterung

WMA Kompatibel WMA Version 10 *Samplingraten sind (in kHz) - 8, 11, 16, 22, 32, 44.1, 48 (im kHz) *Bitraten - alle Bitraten im Bereich 5 kbps zu 384 kbps

| HINWEIS | Wenn der Regionalcode einer Blu-ray Disk/DVD nicht dem Regionalcode dieses Geräts entspricht, kann die Disk nicht vom Gerät wiedergegeben werden.

Unterstützte Videodatei

3GPP VRO VOB Erste Schritte

 Einschränkungen - Auch wenn eine Datei mit einem unterstützten Codec aus der oben aufgeführten Liste kodiert ist, kann die Datei eventuell nicht wiedergegeben werden, wenn sie einen Fehler enthält. - Eine normale Wiedergabe wird nicht garantiert, wenn die Informationen im Container falsch sind oder die Datei selbst beschädigt ist. - Dateien mit einer höheren Bitrate oder Bildfrequenz als der Standard, können bei der Wiedergabe stottern. - Die Suchen (Springen) Funktion ist nicht verfügbar, wenn die Indextabelle der Datei beschädigt ist. - Wenn Sie eine Datei entfernt über eine Netzwerkverbindung wiedergeben, kann die Videowiedergabe, je nach Netzwerkgeschwindigkeit, stottern.

2012-02-22 오후 3:03:44

Erste Schritte  Videodecoder - Unterstützt bis H.264 Level 4.1 - H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 und AVCHD wird nicht unterstützt - MPEG4 SP, ASP : Unter 1280 x 720 : max. 60 Bilder Über 1280 x 720 : max. 30 Bilder - GMC 2 oder höher wird nicht unterstützt  Audiodecoder - Unterstützt WMA 7, 8, 9 und STD - WMA 9 PRO Mehrkanal Dateien werden nicht unterstützt, wenn die Anzahl der Kanäle mehr als 2 beträgt oder die Datei eine verlustfrei Audiodecodierung erfordert. - WMA Abtastrate von 22050Hz Mono wird nicht unterstützt.

Unterstützte DivX Untertitel Dateiformate

*.ttxt, *.smi, *.srt, *.sub, *.txt

Hinweise zum USB-Anschluss • Ihr Gerät unterstützt USB-Speichergerät, MP3Player, Digitalkameras und USB-Kartenleser. • Das Gerät unterstützt keine Datei- oder Ordnernamen mit mehr als 128 Zeichen. • Einige USB/Digitalkameras sind eventuell nicht mit dem Gerät kompatibel. • Das Gerät unterstützt die Dateisysteme FAT 16, FAT 32 und NTFS. • Schließen Sie USB-Geräte direkt an den USBAnschluss Ihres Geräts an. Der Anschluss über ein USB-Kabel kann Kompatibilitätsprobleme verursachen. • Wenn mehr als ein Speichermedium und einen Multi-Kartenleser eingelegt werden, kann der Kartenleser eventuell nicht fehlerfrei funktionieren. • Das Gerät unterstützt das PTP-Protokoll nicht. • Das USB-Gerät nicht während des Ladevorgangs abtrennen. • Je größer die Bildauflösung, desto länger braucht das Bild um angezeigt zu werden. • Dieses Gerät kann keine MP3 Dateien mit DRM (Digital Rights Management) wiedergeben, die von kommerziellen Seiten heruntergeladen wurden. • Ihr Gerät unterstützt nur Video mit einer Bildfrequenz von weniger als 30 BpS.

• Ihr Gerät unterstützt nur USB Mass Storage Class (MSC) Geräte, wie Pendrives und USB-Festplatten. (HUBs werden nicht unterstützt) • Bestimmte USB-Festplattengeräte, MultiKartenleser und Pendrives sind eventuell mit diesem Gerät nicht kompatibel. • Wenn ein USB-Gerät zu viel Strom benötigt, kann es von der Sicherheitsschaltung in der Funktion eingeschränkt werden. • Wenn die Wiedergabe von einer USB-Festplatte unstabil ist, muss dem Gerät mehr Strom durch den Anschluss eine Steckdose zugeführt werden. Wenn das Problem weiterhin bestehen bleibt, setzen Sie sich mit dem USB-Festplattenhersteller in Verbindung. • Sie müssen das USB-Speichergerät sicher entfernen, (führen Sie die „USB sicher entfernen“Funktion durch) um die gespeicherten Daten auf Ihrem USB-Gerät nicht zu beschädigen. Drücken Sie HOME um zum Home Menü zu wechseln und anschließend die GELBE (C) Taste und danach die E Taste. • SAMSUNG übernimmt keine Haftung für die Beschädigung oder den Verlust von Daten.

AVCHD (Advanced Video Codec Höchauflösung) • Dieses Gerät kann Disks im AVCHD Format wiedergeben. Diese Disks werden normalerweise aufgezeichnet und in Camcordern verwendet . • Das AVCHD-Format ist ein hochauflösendes digitales Videokameraformat. • Das MPEG-4 AVC/H.264 Format komprimiert Bilder effektiver als das konventionelle Bildkomprimierungsformat. • Einige AVCHD-Disks verwenden das „x.v.Color” Format. Dieses Gerät kann AVCHD Disks wiedergeben, die das "x.v Colour" Format verwenden. • „x.v.Color” ist eine Handelsmarke von Sony Corporation. • „AVCHD” und der AVCHD-Logo sind Handelsmarken von Matsushita Electronic Industrial Co., Ltd. und Sony Corporation. | HINWEIS | Einige Disk im AVCHD DivX-Format können aufgrund der Aufnahmebedingungen eventuelle nicht wiedergegeben werden. AVCHD formatierte Disks müssen finalisiert werden. „x.v.Colour” bietet einen größeren Farbbereich als normale Camcorder DVDs. Einige Disks im DivX-, MKV- und MP4-Format können möglicherweise aufgrund der Videoauflösung und der Bildfrequenz nicht wiedergegeben werden.

Überprüfen Sie das Vorhandensein der unten angeführten Zubehörteile.

/ CH HOME REPEAT TOOLS INFO EXIT RETURN Benutzerhandbuch

Fernbedienung/AAA-Batterien

Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden. Es kann eine Gebühr erhoben werden, wenn: a. Ein Ingenieur auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben) b. Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

Erste Schritte Beschreibung LAUTSTÄRKEREGLER

ÖFFNEN/SCHLIESSEN RÖHRENVERSTÄRKER ENTER WIEDERGABE/PAUSE STOPP DISK-LADE FUNKTION NETZSCHALTER ASC IN

5V 500mA ANZEIGE FERNBEDIENUNGSSENSOR ASC EINGANG USB-HOST

| HINWEIS | Wenn sich ein Mobiltelefon oder mobiles Gerät in der Nähe eines Röhrenverstärkers befindet oder andere elektronische Geräte auf das Gerät gelegt werden, kann dies zu Störungen der Audiowiedergabe führen. Achten Sie darauf, dass Kinder die Oberfläche des Geräts nicht berühren, wenn die Anlage in Betrieb ist. Die Anlage ist heiß. Um die Software des Geräts über den USB-Anschluss zu aktualisieren, benötigen Sie ein USB-Speicher Stick. Wenn das Gerät das Blu-ray-Disk Menü anzeigt, kann der Film nicht durch Drücken der 6 Taste am Gerät oder auf der Fernbedienung gestartet werden. Um den Film abzuspielen müssen Sie Film Wiedergabe oder Start im Menü der Disk auswählen und anschließend die E Taste drücken.

HDMI-AUSGANG TX-KARTEN-STECKPLATZ (DRAHTLOS)

HDMI-EINGANG DIGITAL AUDIO IN EXTERNER DIGITAL AUDIO EINGANG (OPTISCH)

| HINWEIS | Beim Aufstellen des Geräts ist ein Abstand von mindestens 10 cm auf allen Seiten einzuhalten um eine ausreichende Belüftung zu gewährleisten. Halten Sie den Lüfter und die Belüftungsöffnungen stets frei.

Übersicht der Fernbedienung

FUNCTION TV SOURCE RECEIVER Um in den Heimkino-Modus zu wechseln, die BD-Taste drücken. Drücken Sie die Nummerntasten, um die Optionen zu bedienen.

Zum Ansehen des Diskmenüs diese Taste drücken. Zum Vorwärts- oder Rückwärtsspringen. Zum Wiedergeben/Beenden einer Disk. Damit schalten Sie den Ton vorübergehend aus. Lautstärke regeln. Drücken, um den Home Bildschirm aufzurufen.

SLEEP BD TV RDS DISPLAY TA

Zum Auswählen der Bildschirmmenüpunkte und zum Ändern der Menüwerte. Rückkehr zum vorherigen Menü. Diese Tasten werden zur Auswahl der verschiedenen Menüs auf dem Gerät und auch mehrere Blu-rayDiskfunktionen. Drücken, um Smart Hub zu verwenden. Diese Taste drücken um den vTuner zu verwenden. Drücken, um Inhalte zu suchen. Auswahl der Audiosprache für die Disk-Wiedergabe.

Zum Öffnen und Schließen des Diskfachs. Dient zum Einstellen einer Schlummerzeit, nach der das Gerät abgeschaltet wird. Verwenden Sie die RDS-Funktion für den UKW-Senderempfang.

DISC MENU TITLE MENU

POPUP Mit dieser Taste wird das PopupMenü/Titelmenü geöffnet. Zum Vorwärts- oder Rückwärtsspringen. Zum Anhalten der Wiedergabe einer Disk drücken.

MUTE VOL S/W LEVEL FULL SCREEN TUNING

/ CH HOME REPEAT Drücken Sie diese Taste um das Vollfernsehbildschirm anzuzeigen. Mit dieser Taste wird das ExtrasMenü geöffnet.

TOOLS INFO RETURN EXIT A SMART B TUNER MEMORY MO/ST C D SEARCH 'ĺ' 3D SOUND HUB vTuner

AUDIO SUBTITLE SOUND EFFECT Suche nach verfügbaren UKWSendern und Kanäle umschalten. Dient zur Regelung der Lautstärke des Subwoofers. Ermöglicht Ihnen die Wiederholung eines Titels, eines Kapitels, eines Tracks oder einer Disk. Dient der Anzeige der Wiedergabe –Information einer Blu-ray/DVDDisk. Drücken, um das Menü zu verlassen. Dient zum Einstellen einer gespeicherten Radiofrequenz. Stellt MONO oder STEREO für Radiosendungen ein. Drücken, um den 3D Klangeffekt zu aktivieren. Drücken, um Klangeffekte zu aktivieren. Drücken, um ein gewöhnliches 2D Video im 3D Modus zu erleben. Auswahl der Untertitelsprache für die Disk-Wiedergabe.

HT-E6500_XU_GER-0222.indd 13

Schaltet das Heimkino-System ein/aus. Um in den TV-Modus zu wechseln, die TV-Taste drücken.

Drücken, um den Modus der Blu-ray zu wählen (HDMI1, AUX, BD/DVD, usw.). oder Zum Auswählen des Fernsehvideomodus die Taste TV drücken.

2012-02-22 오후 3:03:57

Erste Schritte Batterien in die Fernbedienung einsetzen Batteriegröße: AAA

| HINWEIS | Achten Sie darauf, dass der "+" und "-" Pol der Batterien wie im Batteriefach angezeigt ausgerichtet sind. Bei normaler Nutzung des Fernsehers halten die Batterien ungefähr ein Jahr. Die Fernbedienung hat eine Reichweite von bis zu ca. 7 Metern Luftlinie.

Fernbedienung einrichten Sie können mit dieser Fernbedienung bestimmte Funktionen Ihres Fernsehgeräts steuern. Wenn Sie das Fernsehgerät mit der Fernbedienung steuern 1 . Drücken Sie die Taste TV, um die Fernbedienung in den TV-Modus zu setzen. 2 . Schalten Sie Ihr Fernsehgerät ein. 3 . Halten Sie die NETZSCHALTER Taste gedrückt, und geben Sie den Code für die entsprechende Marke Ihres Fernsehgeräts ein. • Wenn in der Tabelle mehr als ein Code für Ihr Fernsehgerät angegeben ist, geben Sie die Codes nacheinander ein, um herauszufinden, welcher Code der richtige ist. • Beispiel : Bei einem Samsung Fernsehgerät Die NETZSCHALTER Taste gedrückt halten und mit Hilfe der Nummerntasten 00 eingeben. Wenn dieser Code nicht funktioniert, versuchen Sie 15 und anschließend 16 usw. 4 . Wenn sich das Fernsehgerät ausschaltet, ist die Einstellung abgeschlossen. • Sie können nun zur Bedienung des Fernsehgeräts die Tasten TV NETZSCHALTER, LAUTSTÄRKE, CHANNEL und die Nummerntasten verwenden. | HINWEIS | Bei einigen Fernsehgeräten funktioniert die Fernbedienung möglicherweise nicht. Außerdem sind bei einigen Fernsehgeräten möglicherweise nicht alle Funktionen verfügbar. Standardmäßig ist die Fernbedienung für die Steuerung von Samsung-Fernsehgeräten vorprogrammiert.

Bediencodes für Fernsehgeräte Code

Anbringen des Ferrit Ringkerns am Netzkabel des Hauptgeräts Das Anbringen eines Ferrit Ringkerns am Netzkabel des Hauptgeräts hilft dabei, Störungen durch Radiofunksignale zu unterbinden. 1. Am Befestigungsband des Ferrit Ringkerns ziehen, um diesen zu öffnen. 2. Machen Sie mit dem Netzkabel des Hauptgeräts zwei Schlingen. 3. Bringen Sie den Ferrit Ringkern - wie abgebildet am Netzkabel des Hauptgeräts an und drücken Sie solange, bis er einrastet.

SPEAKERS OUT CENTER FRONT SURROUND SUBWOOFER FRONT SURROUND SPEAKER IMPEDANCE : 3

In diesem Kapitel werden verschiedene Methoden erläutert, mit denen dieses Gerät an andere externe Komponenten angeschlossen werden kann. Bevor Sie das Hauptgerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

LAN WIRELESS Anschließen der Lautsprecher Platzierung des Hauptgeräts

Platzieren Sie das Hauptgerät auf einem Regal, einer Kommode oder unter dem Fernsehtisch. Auswahl der Hörposition

Die Hörposition sollte sich in einem Abstand vom Fernsehgerät befinden, die das 2,5 bis 3-fache der Größe des Bildschirms beträgt. Wenn Sie zum Beispiel über einen 46 Zoll Bildschirm verfügen, sollte sich die Hörposition 2,92 bis 3,5 m vom Bildschirm entfernt befinden.

Platzieren Sie diese Lautsprecher vor Ihrer Hörposition so, dass sie nach innen zeigen (in einem Winkel von ca. 45°) und auf Sie ausgerichtet sind. Platzieren Sie die Lautsprecher so, dass sich die Hochtöner auf Ohrhöhe befinden. Richten Sie die Vorderseite der Front-Lautsprecher an der Vorderseite des Center-Lautsprechers aus, oder versetzen Sie sie etwas vor die Center-Lautsprecher.

Am besten ist es, den Center Lautsprecher auf der gleichen Höhe zu installieren, wie die Frontlautsprecher. Sie können ihn aber auch direkt über oder unter dem Fernsehgerät installieren.

SurroundLautsprecher

Stellen Sie die Rücklautsprecher seitlich von Ihrer Hörposition auf. Falls dafür der Platz nicht ausreicht, platzieren Sie die Rücklautsprecher einander gegenüberliegend. Platzieren Sie die Lautsprecher 60 bis 90 cm über Ihrem Kopf, leicht nach unten ausgerichtet. * Im Gegensatz zu den Front- und Center Lautsprechern werden die Surround Lautsprecher hauptsächlich für Klangeffekte verwendet. Von diesen Lautsprechern wird nicht die ganze Zeit über Ton wiedergegeben. Die Position des Subwoofers ist nicht wichtig. Sie können ihn beliebig platzieren. Deutsch

Anschlüsse Lautsprecherkomponenten (L)

SURROUND CENTER SUBWOOFER LAUTSPRECHERKABEL Anschließen der Lautsprecher 1. Ordnen Sie jedes Lautsprecherkabel dem entsprechenden Lautsprecher zu, indem Sie die mit einer bestimmten Farbe gekennzeichneten Stecker den farbigen Aufklebern am Boden eines jeden Lautsprechers zuordnen. 2. Anschließen der Lautsprecherkabel an die Lautsprecher: a. Drücken Sie die rote Anschlussklemme auf der Rückseite des Schwarz Rot Lautsprechers herunter, führen Sie das rote Kabel ein und lassen Sie die Klemme los. b. Drücken Sie die schwarze Anschlussklemme auf der Rückseite des Lautsprechers herunter, führen Sie das schwarze Kabel ein und lassen Sie die Klemme los. 3. Schließen Sie die Stecker der Lautsprecherkabel auf der Rückseite des Geräts an, wobei die Farbe des Steckers mit der Farbe der Anschlussbuchse übereinstimmen muss.

Front-Lautsprecher (L) Surround-Lautsprecher (L) CenterLautsprecher

SPEAKERS OUT SurroundLautsprecher (R)

FRONT SURROUND SUBWOOFER FRONT SURROUND CENTER SPEAKER IMPEDANCE : 3

Front-Lautsprecher (R) Subwoofer

2012-02-22 오후 3:04:08

Anschluss des optionalen Funkempfängers einrichten

FrontLautsprecher (L)

SPEAKERS OUT FRONT SURROUND SUBWOOFER FRONT SURROUND CENTER Subwoofer

Wenn Sie die Surround-Lautsprecher über eine Funkverbindung anschließen möchten, müssen Sie bei Ihrem Samsung-Händler einen Funkempfänger und eine TX-Karte erwerben. • Dieses Produkt sollte nur an einen SWA-5000 angeschlossen werden.

SPEAKER IMPEDANCE : 3

FrontLautsprecher (R)

SPEAKERS OUT FRONT SURROUND SUBWOOFER FRONT SURROUND CENTER SurroundLautsprecher (L)

SurroundLautsprecher (R)

1. Folgen Sie den Schritten 1 bis 3 auf der vorherigen Seite. 2. Schalten Sie das Hauptgerät aus, und stecken Sie die TX-Karte in den TX-Karten-Anschluss (WIRELESS), der sich an der Rückseite des Hauptgeräts befindet. • Halten Sie die TX-Karte so, dass die Beschriftung „WIRELESS" nach oben zeigt, und stecken Sie die Karte in den Steckplatz ein. • Die TX-Karte ermöglicht die Kommunikation zwischen dem Hauptgerät und dem drahtlosen Funkempfänger. 3. Schließen Sie den linken und rechten Surroundlautsprecher am kabellosen Funkempfänger an. Stecken Sie die Stecker in die Buchsen mit der gleichen Farbe am drahtlosen Funkempfänger.

LAN HDMI OUT WIRELESS TX-Karte

4. Stecken Sie den Netzstecker des Funkempfängers in die Steckdose. 5. Schalten Sie das Gerät ein. Nun kommunizieren das Hauptgerät und das Funkmodul miteinander und der Ton wird über die hinteren Lautsprechern wiedergegeben.

Anschlüsse | ACHTUNG | Wenn Sie die Lautsprecher an der Wand befestigen möchten, bringen Sie die Schrauben oder Nägel fest in der Wand an und verwenden Sie zum Aufhängen die Öffnungen auf der Rückseite der Lautsprecher. Das Zubehör (Schrauben oder Nägel) für die Wandinstallation ist nicht im Lieferumfang enthalten. Achten Sie darauf, dass Kinder nicht mit den Lautsprechern oder in deren Nähe spielen. Sie können durch umkippende Lautsprecher verletzt werden. Stellen Sie beim Anschluss der Lautsprecherkabel an die Lautsprecher sicher, dass die Polarität (+/ -) korrekt ist. Halten Sie den Subwoofer außerhalb der Reichweite von Kindern. Verhindern Sie, dass Kinder ihre Hände oder Fremdkörper in die Bassreflexöffnung des Subwoofers einführen. Hängen Sie den Subwoofer nicht an der Bassreflexöffnung an der Wand auf. Verwenden Sie ausschließlich die für das Produkt vorgesehene TX-Karte. Wenn Sie eine andere TX-Karte einlegen, können Sie das Gerät beschädigen und eventuell die Karte nicht mehr aus dem Gerät entfernen. Die TX-Karte nicht umgedreht oder in verkehrter Richtung einstecken. Die TX-Karte nur bei ausgeschaltetem Hauptgerät anschließen. Wenn die Karte bei eingeschaltetem System eingelegt wird, können Probleme auftreten. Der drahtlose Funkempfänger verfügt über eine eingebaute Antenne. Schützen Sie ihn vor Wasser und Feuchtigkeit. Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Funkempfänger keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten. Wenn Sie keinen Ton aus den drahtlosen Surround-Lautsprechern hören, schalten Sie in den Dolby Pro Logic II Modus. Im 2-Kanal Modus wird kein Ton über die drahtlosen Surround-Lautsprecher wiedergegeben. | HINWEIS | Wenn Sie einen Lautsprecher in der Nähe des Fernsehers aufstellen, kann die Farbwiedergabe auf dem Bildschirm durch die von den Lautsprechern erzeugten magnetischen Felder gestört werden. Stellen Sie den Funkempfänger hinter der Hörerposition auf. Wenn sich der Funkempfänger zu nahe am Gerät befindet, kann der Klang aufgrund von Interferenzen beeinträchtigt werden. Sollten Sie Geräte, wie Mikrowellen, WLAN-Karten, Bluetooth Zubehör oder andere Geräte in der Nähe dieses Geräts verwenden, welche dieselbe Frequenz von 2,4/5,8 GHz nutzen, kann es aufgrund von Interferenzen zu Unterbrechungen der Audioübertragung kommen. Die maximale Übertragungsreichweite zwischen dem Hauptgerät und dem Funkempfänger beträgt etwa 10 m, ist aber von der Betriebsumgebung abhängig. Befindet sich zwischen Hauptgerät und drahtlosem Funkempfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das System evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können. Wenn das Gerät keine Funkverbindung aufbaut, müssen Sie eine ID-Einstellung zwischen dem Gerät und dem drahtlosen Funkempfänger durchführen. Drücken Sie bei ausgeschaltetem Gerät auf der Fernbedienung "0""1""3""5". Schalten den Funkempfänger ein. Drücken Sie anschließend 5 Sekunden lang die "ID DET" Taste auf der Rückseite des Funkempfängers und schalten Sie dann das Gerät ein.

HT-E6500_XU_GER-0222.indd 18

Zum Anschließen der UKW-Antenne

UKW-Antenne (mitgeliefert)

1 . Verbinden Sie die mitgelieferte UKW-Antenne mit dem UKW-Anschluss. 2 . Bewegen Sie den Antennendraht langsam hin und her, bis Sie einen guten Empfang haben. Befestigen Sie den Draht an der Wand oder einer festen Fläche. | HINWEIS | Dieses Gerät empfängt keine MW-Sender.

Anschließen eines iPods/iPhones Anschluss über USB-Kabel

Anschluss über die Docking-Station

Schließen Sie den iPod/iPhone mit Hilfe des USBKabels an den USB-Anschluss auf der Vorderseite des Geräts an.

Für die Wiedergabe von Videos muss ein Composite Kabel verwendet werden.

AUX IN SPEAKERS OUT R FRONT SURROUND OFER FRONT SURROUND VIDEO OUT FM ANT ASC IN

| HINWEIS | Schließen Sie das Kabel der Docking-Station so an, dass das „" Symbol nach oben zeigt.

Anschlüsse Anschluss an ein Fernsehgerät Wählen Sie entweder die Methode 1 oder Methode 2 • Wenn Sie die Fernbedienung des Geräts für die Bedienung Ihres Fernsehgeräts eingestellt haben, die TV SOURCE Taste auf der Fernbedienung drücken und anschließend die entsprechende externe Quelle aus der Liste des Fernsehgeräts auswählen (HDMI, Video In, usw.), um Video über das Heimkino abzuspielen.

(Kabel nicht im Lieferumfang enthalten)

HDMI IN VIDEO IN Methode 1 Anschluss an ein Fernsehgerät mit einem HDMI-Kabel- Beste Qualität (Empfohlen) Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) an den HDMI OUT Ausgang auf der Rückseite des Geräts und an den HDMI IN Eingang an Ihrem Fernsehgerät an.

Methode 2 Anschluss an ein Fernsehgerät mit einem Videokabel - Gute Qualität Verbinden Sie mit Hilfe des beiliegenden Videokabels den Videoausgang (VIDEO OUT) an der Rückseite des Hauptgeräts mit dem Videoeingang (VIDEO IN) Ihres Fernsehgeräts.

| HINWEIS | Der VIDEO OUT Anschluss stellt immer eine Auflösung von 576i/480i bereit, unabhängig von der im Setup-Menü eingestellten Auflösung. Schließen Sie die Einheit nicht über einen Videorekorder an. Videosignale, die über Videorekorder empfangen werden, können durch Urheberschutzsysteme beeinträchtigt werden, wodurch das Bild am Fernsehgerät verzerrt erscheint.

HT-E6500_XU_GER-0222.indd 20

Externe Geräte anschließen

Um den richtigen Modus für ein externes Gerät zu wählen, die FUNCTION Taste drücken. Durch wiederholtes Drücken, wird der Modus in folgender Reihenfolge umgeschaltet :

(Kabel nicht im Lieferumfang enthalten)

Methode 2 (Kabel nicht im Lieferumfang enthalten)

(Kabel nicht im Lieferumfang enthalten)

HDMI OUT OPTICAL OUT AUDIO OUT Methode 1 HDMI-EINGANG : Anschluss eines externen Geräts mit einem HDMI-Kabel Verbinden Sie ein HDMI-Kabel (nicht mitgeliefert) über den HDMI-Eingang (HDMI IN) an der Rückseite des Geräts mit dem HDMI-Ausgang (HDMI OUT) Ihres Digitalgeräts.  Wählen Sie den HDMI1 oder HDMI2 Modus.

Methode 2 OPTISCHER : Anschließen eines externen Digitalgeräts Für den Anschluss von Digitalgeräten mit digitaler Audioausgabe, wie Kabelboxen und Satellitenempfänger (Set-Top-Boxen). Mit der Hilfe eines optischen Kabels (nicht mitgeliefert) den optischen Digital Audio Eingang am Gerät mit dem optischen Digitalausgang am Receiver verbinden.  Wählen Sie den D. IN Modus.

Methode 3 AUX EINGANG : Anschließen eines externen Analoggeräts Mit Hilfe eines RCA Audiokabels (nicht mitgeliefert) den AUDIO Eingang des Geräts an den AUDIO Ausgang des externen Analoggeräts anschließen.  Wählen Sie den AUX Modus. • Achten Sie darauf, die farbigen Kabelstecker an die Anschlussbuchsen gleicher Farbe anzuschließen. | HINWEIS | Wenn Sie Videobilder über den Kabelanschluss oder den Satellitenempfänger sehen möchten, müssen Sie deren Videoausgang direkt an das Fernsehgerät anschließen. Dieses System unterstützt eine digitale Abtastraten von 32 kHz oder höher von externen digitalen Geräten. Dieses System unterstützt nur DTS und Dolby Digital Audio. MPEG Audio, ein Bitstrom Format, wird nicht unterstützt.

Anschlüsse Anschließen an einen Netzwerk Router

Sie können das Gerät mit Hilfe einer der im Folgenden beschriebenen Methoden mit Ihrem Netzwerk Router verbinden.

DIGITAL AUDIO IN Breitbandmodem (mit integriertem Router) BreitbandDienste

BreitbandDienste Breitbandmodem

| HINWEIS | Der Zugriff auf den Samsung SoftwareAktualisierungsserver ist nicht in jedem Fall möglich. Dies hängt von Ihrem Router und dem ISP-Vertrag ab. Weitere Informationen erhalten Sie von Ihrem ISP (Internetdienstanbieter). Bei Verwendung von DSL muss die Netzwerkverbindung über einen Router hergestellt werden. Um die AllShare Play Funktion nutzen zu können, muss Ihr PC, wie in der Abbildung links dargestellt, mit einem Netzwerk verbunden sein. Sie können eine Kabel- oder WLAN-Verbindung herstellen.

Wenn der WLAN-Router die DHCP-Funktion unterstützt, kann dieses Gerät eine DHCP oder statistische IP-Adresse für den Aufbau einer Netzwerkverbindung verwenden. Stellen Sie Ihren WLAN-Router in den Infrastruktur Modus ein. Der Ad-hoc Modus wird nicht unterstützt. Das Gerät unterstützt nur die folgenden Verschlüsselungsalgorythmen: - WEP (OPEN/SHARED), WPA-PSK (TKIP/AES), WPA2-PSK (TKIP/AES) Wählen Sie einen freien Kanal für den WLANRouter. Wenn der für den WLAN-Router gewählte Kanal gerade von einem anderen Gerät in der Nähe verwendet wird, führt dies zu Interferenzen und einer Kommunikationsstörung. Wenn Sie den 802.11n Modus auswählen und den Verschlüsselungalgorythmus des Routers auf WEP, TKIP oder TKIP oder TKIP-AES (WPS2Mixed) einstellen, baut das Gerät gemäß den neuen Wi-Fi Zertifizierungsregeln keine Verbindung auf. In WLAN-Netzwerken kann es je nach Betriebsbedingungen (AP-Leistung, Entfernung, Hindernisse, Störungen durch andere Funkgeräte, usw.), zu Interferenzen kommen.

HT-E6500_XU_GER-0222.indd 22

2012-02-22 오후 3:04:29

Einstellungen Ersteinstellungen konfigurieren

5 . Das Gerät sucht nach Netzwerken und zeigt alle verfügbaren WLAN-Netzwerke an. Ersteinstellung > Netzwerkeinstellungen (2/5) Wählen Sie den drahtl. Router aus d. Liste aus.

KIMING_VTOWER TIAS Initial Settings > On-Screen Language

1 . Schalten Sie das Fernsehgerät ein, nachdem Sie das Gerät angeschlossen haben und schalten Sie es ein. Wenn Sie das Gerät das erste Mal einschalten, zeigt das Gerät automatisch den Bildschirm für die Spracheinstellung an.

• Das Home-Menü wird nicht angezeigt wenn die Ersteinstellungen nicht konfiguriert wurden. • Die OSD (Bildschirmanzeige) dieses Geräts kann sich möglicherweise nach Aktualisierung der Softwareversion ändern. • Die Schritte für den Zugriff können sich je nach ausgewähltem Menü unterscheiden.

| HINWEIS | Das Gerät beginnt immer mit der Einrichtung der WLANVerbindung. Wenn Sie eine Kabelnetzwerkverbindung einrichten möchten, drücken Sie auf Überspr und fahren Sie mit "Konfigurieren Ihrer Netzwerkverbindung" auf Seite 32 fort, nachdem Sie die Ersteinstellung abgeschlossen haben. Wenn Sie die Einrichtung der WLAN-Verbindung hier überspringen, gehen Sie bitte zu "WLAN Netzwerk" auf Seite 33, um die WLAN-Verbindung zu einem späteren Zeitpunkt einzurichten.

2 . Wählen Sie mit Hilfe der ▲▼◄► Tasten auf der Fernbedienung die gewünschte Sprache aus und drücken Sie zweimal die E Taste. Der Start Bildschirm wird angezeigt. 3 . Drücken Sie die E Taste, um mit der Einrichtung zu beginnen. Der Netzwerkeinstellung Bildschirm erscheint.

6 . Wählen Sie mit Hilfe der ▲▼ Tasten einen Router aus und drücken Sie anschließend die E Taste. Die Weiter Taste ist markiert. 7 . Drücken Sie die E Taste, um fortzufahren. Der Sicherheitsschlüssel Bildschirm erscheint. | HINWEIS | Wenn Sie über einen WPS(PBC) fähigen Router verfügen, drücken Sie stattdessen WPS(PBC), drücken Sie die E Taste und folgen Sie den Anweisungen auf dem Bildschirm. Gehen Sie anschließend zu Schritt 10 über.

Ersteinstellung > Netzwerkeinstellungen (1/5)

Der nächste Schritt ist die Einr. eines Drahtlosnetzwerks mithilfe eines internen LAN-Adapters.

Zurück Weiter Überspr Zum Verbinden mit einem kabelgebundenen Netzwerk stecken Sie ein Netzwerkkabel ein.

4 . Drücken Sie die E Taste, um die WLANVerbindung des Geräts einzurichten oder wählen Sie Überspr, und drücken Sie die E Taste um die Netzwerkeinrichtung zu überspringen. Wenn Sie Überspr gewählt haben, fahren Sie bitte mit Schritt 12 fort. Deutsch

HT-E6500_XU_GER-0222.indd 23

Einstellungen Ersteinstellung > Netzwerkeinstellungen (4/5) Sicherh.-Schl. eing. 0 einge.

WPS-PIN Zurück Weiter Überspr

8 . Geben Sie Ihren Netzwerk Sicherheitsschlüssel ein. Nach Abschluss die ▲▼◄► Tasten drücken, um Weiter auszuwählen und anschließend die E Taste drücken.

11 . Wenn eine Software Aktualisierung zur Verfügung steht, lädt das Gerät die Aktualisierung herunter und installiert diese. Dies kann einige Zeit in Anspruch nehmen. Wenn keine Software Aktualisierung verfügbar ist, erscheint die Meldung "Es sind keine neuen Softwareaktualisierungen vorhanden. Sie verfügen über die aktuellste Version.". Wählen Sie Weiter, und drücken Sie anschließend die E Taste. Der TV Bildformat Bildschirm wird angezeigt. Ersteinstellung > TV-Format Stellen Sie den Typ des angeschlossenen Fernsehgeräts ein. 16:9 Original 16:9 Voll 4:3 Letterbox 4:3 Passend

| HINWEIS | Geben Sie die Nummern mit Hilfe der Tasten auf der Fernbedienung ein. Geben Sie die Buchstaben mit Hilfe der ▲▼◄►Tasten ein und drücken Sie anschließend die E Taste. Um Großbuchstaben einzugeben (oder um zu Kleinbuchstaben zurückzukehren), die A/a Taste wählen und dann die E Taste drücken. Um Symbole und Satzzeichen einzugeben,  auswählen und anschließend die E Taste drücken. Um erneut Buchstaben anzuzeigen, die  wählen und dann die E Taste drücken. 9 . Wenn der Verbindungsaufbau erfolgreich war, wird der Bildschirm Verbindung hergestellt angezeigt. Wählen Sie Weiter, und drücken Sie anschließend die E Taste. Der SoftwareUpdate Bildschirm wird eingeblendet. | HINWEIS | Wenn der Verbindungsaufbau fehlgeschlagen ist, Weiter auswählen und anschließend die E Taste drücken. Nachdem die Ersteinstellungen vorgenommen wurden, gehen Sie zu "WLAN Netzwerk" auf Seite 33, um die WLAN-Netzwerkverbindung des Geräts einzurichten. 10 . Um die Software zu aktualisieren, Jetzt aktualisieren wählen und anschließend die E Taste drücken. Um die Aktualisierung zu überspringen, Später aktualisieren, wählen und anschließend die E Taste drücken und mit Schritt 12 fortfahren. | HINWEIS | Wenn Sie die Netzwerkeinrichtung übersprungen haben, müssen Sie die Software Aktualisierung ebenfalls überspringen.

Wählen, wenn ein 16:9-Fernsehgerät angeschlossen wird. Inhalte im 4:3-Format werden mit schwarzen Balken am linken und rechten Rand angezeigt.

12 . Wählen Sie mit Hilfe der ▲▼ Tasten das Bildformat, das Ihrem Bildschirm entspricht, wählen Sie Weiter, und drücken Sie anschließend die E Taste. Es stehen vier Auswahlmöglichkeiten bereit: 16:9 Original - Für Breitbild Fernsehgeräte. Zeigt Breitbandbilder im originalen 16:9 Format und 4:3 Bilder (das alte Standardformat) im 4:3 Pillarbox Format mit schwarzen Rändern auf der linken und rechten Seite an. 16:9 Voll - Für Breitbild Fernsehgeräte. Zeigt Breitbild Bilder im originalen 16:9 Format an und vergrößert Bilder im 4:3 Format so, dass der 16:9 Bildschirm ausgefüllt wird. 4:3 Letterbox - Für ältere analog Fernsehgeräte mit Standardbildschirm. Zeigt Bilder im 4:3 Format im Vollbildmodus und Bilder mit 16:9 Format im Letterbox Format an, bei dem das Seitenverhältnis von 16:9 beibehalten wird, jedoch über und unter dem Bild schwarze Ränder angezeigt werden. 4:3 Passend - Für ältere analog Fernsehgeräte mit Standardbildschirm. Zeigt Bilder im 4:3 Format im Vollbildmodus und Bilder im 16:9 Forma im Pan-Scan Format an, bei dem der linke und rechte Rand des Bildes abgeschnitten und die Mitte des Bildes vertikal vergrößert wird.

HT-E6500_XU_GER-0222.indd 24

Der Home Bildschirm Ersteinstellung > Autom. Tonkalibrierung

Zurück Kalibrierungsmikrofon hier platzieren  Benutzer

Wiedergabe von Videos, Fotos oder Musik von Disk oder von angeschlossenen Geräten

13 . Der Bildschirm für die Automatische Klangkalibrierung erscheint. Stecken Sie das ASC-Mikrofon in die ASC IN Buchse des Geräts. 14 . Drücken Sie die E Taste, um die Weiter Taste auszuwählen. Das Einstellen der Automatischer Klangkalibrierung-Funktion dauert etwa drei Minuten. Wählen Sie Weiter und drücken Sie anschließend die E Taste. Ersteinstellung > Abgeschl.

Netzwerkeinstellungen

Autom. Tonkalibrierung

Drücken Sie "Smart Hub", um eine Vielfalt an Internetinhalten zu nutz.

15 . Der Setup abgeschlossen Bildschirm wird angezeigt. Überprüfen Sie, ob die Einstellungen korrekt sind. Wählen Sie OK und drücken Sie die E Taste. Der Home Bildschirm wird angezeigt.

Smart Hub. Startet Smart Hub. Über Smart Hub können Sie auf YouTube, Spiele oder andere Anwendungen zugreifen.

AllShare Play. Gibt Videos, Fotos oder Musik von einer Disk, einem USB-Speichergerät, PC oder einem mobilen Gerät wieder.

Funktion. Dient zur Auswahl der Audio/Videoquelle

Einstell.. Passt verschiedene Funktionen an Ihre persönlichen Vorlieben an.

Zeigt die farbigen Tasten auf der Fernbedienung an, die Sie für den Zugriff oder die Ausführung von Funktionen verwenden können.

Setup abgeschlossen. Bildschirmsprache

Kalibrierungsmikrofon an ASC IN anschließen u. alle Lautsprecher wie abgebildet aufstellen, bevor Sie beginnen. Hinweis: Bei diesem Vorgang wird ein lauter Testton ausgegeben, der zur ordnungsgemäßen Kalibrierung benötigt wird. Drücken Sie "Weiter", um die beste Lautsprecher-Ausgabelautstärke einzustellen. Drücken Sie "Überspringen", um später zu konfigur.

 Auswahl einer Option auf dem Home Bildschirm 1 . Um eine Option auf dem Home Bildschirm auszuwählen, müssen Sie mit Hilfe der ◄► Tasten den Cursor bewegen, bis die gewünschte Option markiert ist und anschließend die E Taste drücken.

| HINWEIS | Wenn Sie den Bildschirm mit den Ersteinstellungen erneut aufrufen wollen, um Änderungen vorzunehmen, müssen Sie die Zurücksetzen Option auswählen. (Siehe Seite 31.) Wenn Sie ein HDMI-Kabel verwenden, um das Gerät an ein Anynet+ (HDMI-CEC)-kompatibles Samsung-Fernsehgerät anzuschließen und 1.) Die Anynet+ (HDMI-CEC) Funktion am Fernsehgerät und dem Gerät auf Ein gestellt haben und 2.) Das Fernsehgerät auf eine vom Gerät unterstützte Sprache eingestellt haben, stellt das Gerät diese Sprache automatisch als die bevorzugte Sprache ein.

Einstellungen Zugriff auf den Einstellungen Bildschirm 1 . Auf dem Home Bildschirm Einstell. auswählen und anschließend die E Taste drücken. Der Einstellungen Bildschirm wird angezeigt.

Netzwerk System Unterstützung

EXIT Taste: Verlassen des Menüs.

Smart Hub-Bildschirmgröße

E (Enter) / RICHTUNGSTASTEN Taste : ~ Mit Hilfe der ▲▼◄► Tasten den Cursor bewegen oder eine Position auswählen. ~ Drücken Sie die E Taste, um die ausgewählte Position zu aktivieren oder um eine Einstellung zu bestätigen.

Die E Taste auf der Vorderseite des Geräts kann für denselben Zweck verwendet werden, wie die E Taste auf der Fernbedienung.

Ausführliche Funktionsinformationen

2 . Den Zugriff auf die Menüs, Untermenüs und Optionen, entnehmen Sie bitte der nachfolgenden Darstellung der Fernbedienung. | HINWEIS | Wenn nach Betätigung der Stopp Taste des Geräts das Gerät länger als 5 Minuten nicht benutzt wird, schaltet sich automatisch der Bildschirmschoner ein. Wenn sich der Player länger als 20 Minuten im Bildschirmschonermodus befindet, wird er automatisch ausgeschaltet.

Jede Einstellungen Funktion, Menüposition und individuelle Option wird ausführlich auf dem Bildschirm erklärt. Um sich eine Erklärung anzeigen zu lassen, verwenden Sie bitte die ▲▼◄► Tasten, um eine Funktion, Menüposition oder Option auszuwählen. Die Erklärung wird für gewöhnlich auf der rechten Bildschirmseite angezeigt. Eine Kurzbeschreibung für jede Einstellungen Funktion beginnt auf der nächsten Seite. Zusätzliche Informationen über einige der Funktionen befinden sich ebenfalls im Anhang dieser Anleitung.

Im Einstellungen Menü verwendete Fernbedienungstasten

VOL S/W LEVEL FULL SCREEN

HOME Taste : Drücken, um den Home Bildschirm aufzurufen.

RETURN Taste: Rückkehr zum vorherigen Menü.

HT-E6500_XU_GER-0222.indd 26

Einstellungen Menü Funktionen

Mit dieser Funktion kann die Bildausgabe des Geräts an die Bildschirmgröße Ihres Fernsehgeräts angepasst werden. Siehe Seite 24 Schritt 12 für eine Beschreibung der Optionen für die Bildschirmgröße.

Smart HubBildschirmgröße

Mit dieser Funktion könne Sie die optimale Größe des Smart Hub Bildschirms einstellen.

Wenn Sie ein Samsung Gerät und ein Samsung-Fernsehgerät mit BD Wise Funktion über HDMI aneinander anschließen und BD Wise auf beiden Geräten aktiviert ist, gibt das Gerät das Video mit der Videoauflösung und der Bildfrequenz der BD/ DVD-Disk wieder.

Mit dieser Funktion kann die Auflösung des HDMI Videosignals auf Auto, 1080p, 1080i, 720p, 576p/480p. eingestellt werden. Wenn der Anschluss über Composite Kabel erfolgt, wird nur eine Auflösung von 576i(480i) unterstützt. Die Zahl zeigt die Anzahl der Zeilen des Videos pro Bild an. Das i und das p stehen für interlace scan (Zeilensprungverfahren) und progressive scan (progressive Abtastung). Je mehr Zeilen, desto höher die Qualität.

FilmBildfrequenz (24 fps)

Wenn diese Funktion auf Auto eingestellt wird, wird die HDMIAusgabe des Geräts für eine bessere Bildqualität auf 24 Bilder pro Sekunde eingestellt, wenn ein 24 fps fähiges Fernsehgerät angeschlossen ist. • Voraussetzung für die Nutzung der Film-Bildfrequenz Funktion ist ein Fernsehgerät, das diese Bildfrequenz unterstützt. • Film-Bildfrequenz steht nur zur Verfügung, wenn sich das Gerät im Modus für die HDMI 1080i oder 1080p Ausgabeauflösung befindet.

Hier kann das Farbraumformat für die HDMI-Wiedergabe an die Möglichkeiten des angeschlossenen Geräts (Fernsehgerät, Bildschirm, usw.) angepasst werden.

Mit dieser Option können Videos über die HDMI OUT Buchse mit der Deep Colour Farbtiefe wiedergeben werden. Deep Color bietet genauere Farbwiedergabe mit höherer Farbentiefe.

Mit dieser Funktion kann die Bildqualität bei der Wiedergabe von DVDs verbessert werden. Deutsch

Einrichten der 3D Funktionen.  3D Blu-ray-Wiedergabemod.: 3D Blu-ray Playback Mode (3D Blu-ray-Wiedergabemod.) Sie können auswählen, ob eine Blu-ray Disk mit 3D-Inhalten im 3D-Modus wiedergeben soll. Wenn Sie zum Home oder Smart Hub Home Menü wechseln, während Sie sich im 3D Modus befinden, wird automatisch in den 2D Modus umgeschaltet.  Bildgröße: Geben Sie die Größe des an das Gerät angeschlossenen Fernsehgeräts ein. Das Gerät stellt die 3D Ausgabe automatisch auf die Bildschirmgröße des Fernsehgeräts ein.

Sie können die Optionen für die Lautsprecher einstellen.

Autom. Tonkalibrierung

Das Gerät erkennt automatisch das für ihre Umgebung optimierte Klangfeld.

Equalizer Int. Lautst. Reg.

Hier können die Equaliser Einstellungen von Hand konfiguriert werden. Sie können das Gerät so einstellen, dass die Lautstärke unverändert bleibt, wenn ein Szenenwechsel stattfindet oder Sie den Sender wechseln.

Hier können Sie einstellen, ob Sie die Lautsprecher des Fernsehgeräts oder die des Heimkinos aktivieren möchten.

Hier können Sie einstellen, den Ton vom Fernsehgerät auf die Lautsprecher des Heimkinos umzuleiten. Für diese Funktion werden eine HDMI-Verbindung und ein Audio Return Channel (ARC) kompatibles Fernsehgerät benötigt. • Wann Audio Return Channel auf Ein gestellt ist, muss ein HDMIKabel für den Anschluss des Geräts an das Fernsehgerät verwendet werden. Der optische Eingang funktioniert dann nicht. • Wann Audio Return Channel auf Auto gestellt ist, muss ein HDMIKabel für den Anschluss des Geräts an das Fernsehgerät verwendet werden. ARC oder optischer Eingang werden dann automatisch gewählt.

Mit dieser Funktion können Sie den Digital-Ausgang an die Möglichkeiten des an das Gerät angeschlossenen AV-Receivers anpassen. Für weitere Einzelheiten, schlagen Sie bitte in der Auswahltabelle für den Digitalausgang nach. (Siehe Seite 63.) Mit dieser Funktion können Sie die Dynamikumfangsteuerung auf Dolby Digital, Dolby Digital Plus, und Dolby True HD Audio anwenden.

Dynamikumfangsteuerung

 Auto: Steuert automatisch den Dynamikumfang von Dolby TrueHD Audio auf Grundlage der Informationen im Dolby TrueHD Soundtrack. Schaltet ebenfalls die Dynamikumfangsteuerung für Digital und Dolby Digital Plus ein.  Aus: Der Dynamikumfang wird nicht komprimiert und Sie hören den Originalklang.  Ein: Schaltet die Dynamikumfangsteuerung für alle drei Dolby Formate ein. Leisere Töne werden verstärkt und die Lautstärke von lauten Tönen wird reduziert. Wenn das Gerät an einen Digitalfernsehgerät angeschlossen ist, können Sie die Audioverzögerung einstellen, so dass die Audiowiedergabe mit dem Videobild synchron ist. Die Verzögerungszeit kann 0 und 300 Millisekunden eingestellt werden.

Hier können Sie prüfen, ob eine Verbindung zu einem Netzwerk und zum Internet hergestellt wurde.

Mit dieser Funktion können Sie ein Wi-Fi Direkt Gerät an Ihr Gerät über ein Peer-to-Peer Netzwerk ohne einen WLANRouter anschließen. Sie können das Gerät zur Steuerung Ihres Players verwenden.

Soft-AP Mit dieser Funktion können Sie andere Arten von Wi-FiGeräten ohne Kabel an das Gerät anschließen. Es ist erforderlich, einen Sicherheitsschlüssel erstellen, den Sie in die übrigen Wi-Fi Geräte eingeben müssen, wenn Sie diese an das Netzwerk anschließen.

AllShareEinstellungen

Hier können Sie einstellen, ob externe Geräte, wie Smartphones eine Verbindung zum Gerät aufbauen und die Inhalte miteinander teilen, oder dieses Gerät steuern dürfen.

Hier können Sie dem Gerät einen Namen zur Identifizierung geben. Verwenden Sie diesen Namen, um dieses Gerät zu identifizieren, wenn Sie externe Wi-Fi Geräte (Smartphones, Tablets, usw.) an dieses Gerät anschließen.

Hier können Sie die Internetverbindung für den BD-Live Dienst erlauben, einschränken oder untersagen.

HT-E6500_XU_GER-0222.indd 29

Für weitere Informationen über die Netzwerkeinstellungen und Netzwerkfunktionen siehe "Netzwerke und das Internet" auf Seite 32.

Netzwerkeinstellungen

2012-02-22 오후 3:05:06

Einstellungen System

Mit dieser Funktion können Sie die Ersteinstellungen erneut konfigurieren. Siehe Seite 23 für weitere Informationen. Sie können eine USB-Tastatur oder eine Maus an den USBAnschluss auf der Vorderseite des Geräts anschließen.  Tastatureinstell.: Hier können die Einstellungen für eine an das Gerät angeschlossene kabellose USB-Tastatur vorgenommen werden. | HINWEIS | Sie können die Tastatur nur dann verwenden, wenn ein QWERTY Tastatur Bildschirm oder Fenster im Webbrowser erscheint.

 Mauseinstellungen: Hier können die Einstellungen für eine an das Gerät angeschlossene kabellose Maus vorgenommen werden. Sie können das Menü des Geräts mit der Maus auf die gleiche Weise bedienen, wie Sie es vom PC gewöhnt sind.  Das Menü des Geräts mit der Maus bedienen: 1 . Schließen Sie die USB-Maus an das Gerät an. 2 . Klicken Sie mit der Standardtaste, die Sie in den Mauseinstellungen eingestellt haben. Das Einfache Menü wird angezeigt. 3 . Wählen Sie die gewünschten Menüoptionen aus. | HINWEIS | Nicht alle USB HID Tastaturen und Mäuse sind mit Ihrem Gerät kompatibel. Einige Tasten der HID Tastatur können unter Umständen nicht funktionieren. Kabel USB-Tastaturen werden nicht unterstützt. Einige Anwendungen werden unter Umständen nicht unterstützt. Falls die kabellose Tastatur nicht funktioniert, platzieren Sie sie näher am Gerät.

Bei Anynet+ handelt es sich um eine nützliche Funktion, die den vernetzten Betrieb mit anderen Samsung Geräten zur Verfügung stellt, die über die Anynet+ Funktion verfügen. Um diese Funktion zu nutzen, müssen Sie dieses Gerät mit Hilfe eines HDMI-Kabels an ein Samsung Fernsehgerät mit Anynet+ Funktion anschließen. Sie können die Sprache auswählen in der das Bildschirmmenü Menü, Disk Menü, usw. angezeigt werden soll. • Die Sprache, die Sie für das Diskmenü, Disk Audio oder die Untertitel ausgewählt haben erscheint nur, wenn sie von der Disk unterstützt wird.

 BD-Sicherungsstufe: Verhindert die Wiedergabe von Bluray-Disks mit festgelegter Altersbeschränkung, bis die PIN eingegeben wurde.  DVD-Sicherungsstufe: Verhindert die Wiedergabe von DVDs mit festgelegter Altersbeschränkung, bis die PIN eingegeben wurde.  PIN ändern: Ändern der 4-stelligen PIN für den Zugriff auf Sicherheitsfunktionen.

Die voreingestellte PIN lautet 0000. Geben Sei die voreingestellte PIN für den Zugriff auf die Sicherheitsfunktion ein, wenn Sie keine eigenes Passwort erstellt haben.

 Wenn Sie die PIN vergessen haben 1 . Entfernen Sie alle Disks und USB-Speichergeräte. 2 . Drücken Sie die 5 Taste auf dem Bedienfeld und halten Sie sie für 5 Sekunden oder länger gedrückt. Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt. | HINWEIS | Bei der Wiederherstellung der Werkseinstellungen werden alle vom Benutzer gespeicherten BD-Daten gelöscht. Sie können die Bildschirmhelligkeit und die Zeitzone einstellen.

 Frontdisplay: Hier können Sie die Helligkeit der Gerätevorderseite einstellen.  Zeitzone: Sie können die ihrer Region entsprechende Zeitzone auswählen.  Menütransparenz: Dient zur Einstellung der Transparenz des Menü Fensters

DivX® Video On Demand

Anzeige von DivX® VOD-Registrierungscodes, um DivX® VOD-Inhalt zu erwerben und wiedergeben.

Für weitere Informationen über die Software Aktualisierung siehe "Aktualisieren der Software" auf Seite 37.

Samsung kontaktieren

Hier erhalten Sie Kontaktinformationen, wenn Sie Hilfe für Ihr Gerät benötigen.

Wenn diese Option aktiviert ist, können die Mitarbeiter des Samsung Callcenters Probleme aus der Ferne diagnostizieren und beheben. Hierfür ist eine aktive Internetverbindung erforderlich. In einigen Ländern steht der Remote Management Dienst nicht zur Verfügung.

Mit Ausnahme der Netzwerk- und Smart Hub Einstellungen werden alle Einstellungen auf die Voreinstellungen zurückgesetzt. Das voreingestellte Sicherheitspasswort lautet 0000. Deutsch

2012-02-22 오후 3:05:08

Einstellungen Automatischer Klangkalibrierung Nach der Einstellung der Auto Sound Calibration(Automatischer Klangkalibrierung) (ASC) Funktion kann das Gerät bei Installation oder Neuplatzierung des Geräts automatisch die Entfernung zwischen den Lautsprechern, die die Pegel zwischen den Kanälen und die Frequenzeigenschaften ermitteln, die notwendig sind, um ein optimal an Ihre Umgebung angepasstes 5.1-Kanal-Klangfeld zu schaffen.

Netzwerke und das Internet Wenn Sie dieses Gerät an ein Netzwerk anschließen, können Sie auf dem Netzwerk basierende Anwendungen und Funktionen, wie Smart Hub und BD-LIVE verwenden sowie die Software des Geräts aktualisieren. Für weitere Informationen über den Zugriff und die Verwendung von Internet Diensten, lesen Sie bitte das Kapitel Netzwerkdienste auf den Seiten 55-57 in dieser Bedienungsanleitung. Die Anleitung für die Konfiguration der Netzwerkverbindung folgt im Anschluss.

Konfigurieren Ihrer Netzwerkverbindung

5V 500mA ASC-Mikrofon

Automatischer Klangkalibrierungsmodus Die Audiowiedergabe erfolgt entweder im ASCModus oder gemäß den benutzerspezifischen Lautsprechereinstellungen. • Aus: Sie hören den Ton mit den für die Lautsprecher eingestellten Werten. • Ein: Der Klang wird im Automatischer Klangkalibrierung(ASC)-Modus wiedergegeben.

Messung Die Audiowiedergabe erfolgt entweder im ASCModus oder gemäß den benutzerspezifischen Lautsprechereinstellungen. 1 . Schließen Sie das ASC-Mikrofon an ASC IN an. 2 . Stellen Sie das ASC-Mikrofon in die Hörposition. • Automatischer Klangkalibrierung wird automatisch in folgender Reihenfolge eingestellt: Front L  Front R  Center  Surround L  Surround R  Subwoofer • Drücken Sie die RETURN (') Taste, um die Automatischer Klangkalibrierung-Einstellung zu beenden.

Setzen Sie sich zuerst mit Ihrem Internetanbieter in Verbindung, um zu erfahren, ob Sie über eine statische oder dynamische IP-Adresse verfügen. Wenn es sich um eine dynamische Adresse handelt und Sie über Kabelnetzwerk oder ein kabelloses Netzwerk verfügen, empfehlen wir Ihnen die im Folgenden beschriebenen automatischen Konfigurationsprozeduren. Wenn Sie eine Verbindung zu einem Kabelnetzwerk aufbauen möchten, schließen Sie das Gerät bitte mit einem Netzwerkkabel an einen Router an, bevor Sie mit der Konfiguration beginnen. Wenn Sie eine Verbindung zu einem drahtlosen Netzwerk herstellen möchten, trennen Sie bitte bevor Sie beginnen alle Kabelnetzwerkverbindungen ab. Um mit der Konfiguration der Netzwerkverbindung zu beginnen, folgen Sie diesen Schritten: 1 . Wählen Sie auf dem Home Bildschirm Einstell., und drücken Sie die E Taste. 2 . Wählen Sie Netzwerk, und drücken Sie die E Taste. 3 . Wählen Sie Netzwerkeinstellungen, und drücken Sie die E Taste. 4 . Fahren Sie mit den Anweisungen für Kabelnetzwerke fort oder gehen Sie zur Seite 33, um mit den Anweisungen für drahtlose Netzwerke fortzufahren.

Kabelnetzwerk - Automatisch

Nachdem Sie die obigen Schritte 1 bis 3 befolgt haben: 1 . Wählen Sie Start auf dem Netzwerkeinstellungen Bildschirm und drücken Sie anschließend die E Taste. Das Gerät erkennt den Kabelanschluss, überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung mit dem Netzwerk her.

HT-E6500_XU_GER-0222.indd 32

2012-02-22 오후 3:05:10

Kabelnetzwerk - Manuell

• Windows XP 1 . Klicken Sie mit der rechten Maustaste auf das Netzwerk Symbol in der unteren rechten Ecke des Arbeitsplatzes.

< Abrufen der Werte für die Netzwerkeinstellungen > Sie können sich die Werte für die Netzwerkeinstellungen auf den meisten Windows Computern anzeigen lassen. Um die Werte für die Netzwerkeinstellungen aufzurufen, folgen Sie bitte diesen Schritten:

Wenn Sie über eine statische IP-Adresse verfügen oder die automatische Einstellung nicht funktioniert, müssen Sie die Netzwerkeinstellung manuell durchführen. Nachdem Sie die obigen Schritte 1 bis 3 befolgt haben: 1 . Wählen Sie Start auf dem Netzwerkeinstellungen Bildschirm und drücken Sie anschließend die E Taste. Der Netzwerkstatus-Bildschirm erscheint. Das Gerät versucht die Netzwerkverbindung zu prüfen schlägt fehl.

2 . Klicken Sie auf Status im Pop-up-Menü. 3 . Im angezeigten Dialogfeld klicken Sie auf Support-Tab.

Netzwerkeinstellungen Verbindung zu kabelgebundenem Netzwerk fehlgeschlagen Mac-Adresse IP-Adresse Teilnetzmaske Gateway DNS-Server

XX:XX:XX:XX:XX:XX 0.0.0.0 0.0.0.0 0.0.0.0 0.0.0.0

Es kann keine Verb. mit d. Netzw. Hergest. werden. Überpr. Sie, ob d. IP in den IP-Einstell. korrekt zugeord. ist. Weitere Infos erhalten Sie von Ihrem Internetdienstanbieter.

4 . Auf dem Support-Tab, klicken Sie die Taste Details.

IP-Einst. Erneut vers. OK

5 . Die Netzwerkeinstellungen werden angezeigt. • Windows 7 1 . Klicken Sie auf das Netzwerk Symbol in der unteren rechten Ecke des Arbeitsplatzes.

2 . Wählen Sie IP-Einst. auf der rechten Seite des Bildschirms und drücken Sie die E Taste. Der IPEinstellungen Bildschirm wird angezeigt. 3 . Gehen Sie zum Feld IP-Modus und setzen Sie es auf Manuell. 4 . Verwenden Sie die Nummerntasten auf Fernbedienung, um die Netzwerkdaten einzugeben. Verwenden Sie die ▲▼◄► Tasten auf der Fernbedienung, um von Eingabefeld zu Eingabefeld zu wechseln.

2 . In dem Popup-Fenster auf 'Netzwerk- und Freigabecenter öffnen' klicken.

| HINWEIS | Sie können diese Werte bei Ihrem Internetanbieter erfragen. Diese Werte können Sie ebenfalls auf den meisten Windows Computern einsehen. Für weitere Anweisungen, siehe "Abrufen der Werte für die Netzwerkeinstellungen" auf dieser Seite. 5 . Wenn die Einstellungen abgeschlossen sind, OK markieren und anschließend die E Taste drücken. Das Gerät überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her.

3 . In dem angezeigten Dialogfenster je nach Ihrer Netzwerkverbindung auf 'LANVerbindung' oder 'WLAN-Verbindung' klicken. 4 . Auf dem Support-Tab, klicken Sie die Taste Details. Die Netzwerkeinstellungen werden angezeigt. Je nach Ihrer Windows-Version können die Informationen unterschiedlich sein.

Wireless-Netzwerk Eine drahtlose Netzwerkverbindung kann auf drei Arten eingerichtet werden: - WLAN Automatisch - WLAN Manuell - WPS(PBC) Wenn Sie die drahtlose Netzwerkverbindung konfigurieren, wird jedes über das Gerät angeschlossene drahtlose Netzwerkgerät oder, falls zutreffend, die aktuelle Kabelverbindung des Geräts, getrennt.

WLAN (Allgemein) - Automatisch

Befolgen Sie die Schritte 1 bis 3 unter "Konfigurieren Ihrer Netzwerkverbindung" auf Seite 32. 1 . Wählen Sie Start auf dem Netzwerkeinstellungen Bildschirm und drücken Sie anschließend die E Taste. Das Gerät sucht nach verfügbaren Netzwerken und zeigt diese in einer Liste an. Netzwerkeinstellungen Wählen Sie den drahtl. Router aus d. Liste aus.

2 . Wählen Sie das gewünschte Netzwerk aus und drücken Sie anschließend die E Taste. 3 . Wählen Sie Weiter und drücken Sie anschließend erneut die E Taste. 4 . Geben Sie im Sicherheitsbildschirm Ihren Sicherheitscode oder das Passwort ein für das Netzwerk ein. Geben Sie die Nummern direkt mit Hilfe der Tasten auf der Fernbedienung ein. Geben Sie einen Buchstaben ein, indem Sie ihn mit Hilfe der Pfeiltasten markieren und anschließend die E Taste drücken. 5 . Nach der Eingabe Weiter auf der rechten Bildschirmseite wählen. Das Gerät überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her. | HINWEIS | Der Sicherheitscode oder das Passwort können Sie einem der Setup-Bildschirme entnehmen, die Sie bei der Konfiguration Ihres Modems oder Routers benutzt haben.

WLAN (Allgemein) - Manuell

Wenn Sie über eine statische IP-Adresse verfügen oder die automatische Einstellung nicht funktioniert, müssen Sie die Netzwerkeinstellung manuell durchführen. Befolgen Sie die Schritte 1 bis 3 unter "Konfigurieren Ihrer Netzwerkverbindung" auf Seite 32.

1 . Wählen Sie Start auf dem Netzwerkeinstellungen Bildschirm und drücken Sie anschließend die E Taste. Das Gerät sucht nach verfügbaren Netzwerken und zeigt diese in einer Liste an. 2 . Wählen Sie das gewünschte Netzwerk oder Netzwerk hinzufügen, aus und drücken Sie anschließend die E Taste. 3 . Wählen Sie Weiter, und drücken Sie anschließend erneut die E Taste. 4 . Wenn Sie Netzwerk hinzufügen, gewählt haben, den Namen des WLAN-Routers eingeben, zu dem eine Verbindung hergestellt werden soll. Geben Sie die Nummern direkt mit Hilfe der Tasten auf der Fernbedienung ein. Geben Sie einen Buchstaben ein, indem Sie ihn mit Hilfe der ▲▼◄►Tasten markieren und anschließend die E Taste drücken. Wählen Sie Weiter und drücken Sie anschließend erneut die E Taste. Wählen Sie den Typ der Sicherung, anschließend Weiter und drücken Sie danach die E Taste erneut. 5 . Geben Sie im Sicherheitsbildschirm Ihren Sicherheitscode oder das Passwort ein für das Netzwerk ein. Geben Sie die Nummern direkt mit Hilfe der Tasten auf der Fernbedienung ein. Geben Sie einen Buchstaben ein, indem Sie ihn mit Hilfe der ▲▼◄►Tasten markieren und anschließend die E Taste drücken. 6 . Wählen Sie als nächstes Weiter auf der rechten Bildschirmseite und drücken Sie anschließend die E Taste. 7 . Der Netzwerkstatus-Bildschirm erscheint. Das Gerät versucht die Netzwerkverbindung zu prüfen schlägt fehl. 8 . Wählen Sie IP-Einst. auf der rechten Seite des Bildschirms und drücken Sie die E Taste. Der IP-Einstellungen Bildschirm wird angezeigt. 9 . Gehen Sie zum Feld IP-Modus und setzen Sie es auf Manuell. 10 . Verwenden Sie die Nummerntasten auf Fernbedienung, um die Netzwerkdaten einzugeben. Verwenden Sie die ▲▼◄► Tasten auf der Fernbedienung, um von Eingabefeld zu Eingabefeld zu wechseln. | HINWEIS | Sie können diese Werte bei Ihrem Internetanbieter erfragen. Diese Werte können Sie ebenfalls auf den meisten Windows Computern einsehen. Für weitere Anweisungen, siehe "Abrufen der Werte für die Netzwerkeinstellungen" auf Seite 33. 11 . Wenn die Einstellungen abgeschlossen sind, OK markieren und anschließend die E Taste drücken. Der Netzwerkstatus-Bildschirm erscheint. Das Gerät überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her. Wenn dies erfolgt ist, OK markieren und anschließend die E Taste drücken.

Wi-Fi-Direkt Die Wi-Fi Direkt Funktion ermöglicht es Ihnen, WiFi Direkt Geräte und alle anderen, ein Peer-toPeer Netzwerk verwendenden Geräte ohne einen WLAN-Router an dieses Gerät anzuschließen. 1 . Schalten Sie das Wi-Fi Direkt Gerät ein und aktivieren Sie dessen Wi-Fi direkt Funktion. 2 . Wählen Sie auf dem Home Bildschirm Einstell., und drücken Sie die E Taste. 3 . Wählen Sie Netzwerk, und drücken Sie die E Taste. 4 . Wählen Sie Wi-Fi-Direkt, und drücken Sie die E Taste. Die verfügbaren Wi-Fi Direkt Geräte werden angezeigt. Wi-Fi-Direkt Gerätename Display : [HTS]E6500 Wählen Sie d. Wi-Fi-Direkt-Gerät für d. Verb. aus.

AndroidXXXXXXX Jede dieser Möglichkeiten wird im Folgenden beschrieben.

Über das Wi-Fi Gerät.

1 . Öffnen Sie den Home Bildschirm. 2 . Drücken Sie die BLAUE (D) Taste auf der Fernbedienung. 3 . Drücken Sie innerhalb von 2 Minuten die WPS(PBC) Taste auf Ihrem Router. Ihr Gerät ruft automatisch alle benötigten Werte für die Netzwerkeinstellungen ab und stellt eine Verbindung zu Ihrem Netzwerk her. Der Netzwerkstatus-Bildschirm erscheint. Das Gerät baut eine Verbindung mit dem Netzwerk auf, nachdem die Netzwerkverbindung überprüft wurde.

Einer der einfachsten Wege die WLAN-Verbindung einzurichten, besteht in der Verwendung der WPS(PBC) Funktion. Wenn Ihr Wireless Router über eine PBC (WPS) verfügt, folgen Sie bitte diesen Schritten:

5 . Es stehen drei Wege zur Verfügung, die WiFiVerbindung abzuschließen: • Über das Wi-Fi Gerät. • Über dieses Gerät mit Hilfe von PBC. • Über dieses Gerät mit Hilfe einer PIN.

1 . Folgen Sie auf dem Wi-Fi Gerät den Anweisungen für den Anschluss an ein anderes Wi-Fi Direkt Gerät. Schlagen Sie in der Bedienungsanleitung des Geräts für weitere Anweisungen nach. 2 . Wenn die Prozedur abgeschlossen ist, sollte auf dem Bildschirm des Fernsehgeräts ein PopupFenster mit der Meldung erscheinen, dass ein die Wi-Fi Direkt Funktion unterstützendes Gerät eine Verbindung herstellen möchte. Wählen Sie OK und drücken Sie dann zum Übernehmen die E Taste. 3 . Das Popup-Fenster für den Verbindungsaufbau gefolgt vom Popup-Fenster für die hergestellte Verbindung erscheinen. Wenn das Fenster geschlossen wird, sollte das Gerät auf dem WiFi Direkt Bildschirm als verbunden aufgelistet werden.

Über dieses Gerät mit Hilfe von PBC 1 . Wählen Sie das Wi-Fi Direkt Gerät, das Sie an dieses Gerät anschließen möchten und drücken Sie anschließend die E Taste. Das PBC/PIN Popup-Fenster erscheint. 2 . Wählen Sie PBC und drücken Sie dann die E Taste. Das PBC Popup-Fenster erscheint. 3 . Drücken Sie innerhalb von 2 Minuten die PBC Taste auf dem Wi-Fi Direkt Gerät. 4 . Das Popup-Fenster für den Verbindungsaufbau gefolgt vom Popup-Fenster für die hergestellte Verbindung erscheinen. Wenn das Fenster geschlossen wird, sollte das Gerät auf dem Wi-Fi Direkt Bildschirm als verbunden aufgelistet werden.

Über dieses Gerät mit Hilfe einer PIN Network Aktual. System

1 . Wählen Sie das Wi-Fi Direkt Gerät, das Sie an dieses Gerät anschließen möchten und drücken Sie anschließend die E Taste. Das PBC/PIN Popup-Fenster erscheint. 2 . Wählen Sie PIN und drücken Sie die E Taste. Das PIN Popup-Fenster erscheint. 3 . Notieren Sie den PIN Code in dem PopupFenster und tragen Sie ihn in das entsprechende Feld des Wi-Fi Direkt Geräts ein, das Sie anschließen möchten. Deutsch

2012-02-22 오후 3:05:16

Einstellungen 4 . Das Popup-Fenster für den Verbindungsaufbau gefolgt vom Popup-Fenster für die hergestellte Verbindung erscheinen. Wenn das Fenster geschlossen wird, sollte das Gerät auf dem Wi-Fi Direkt Bildschirm als verbunden aufgelistet werden. | HINWEIS | Die Kabelnetzwerkverbindung oder die WLAN Netzwerkverbindung wird unterbrochen, wenn Sie die WiFi Direkt Funktion nutzen.

Soft-AP Mit Soft AP können Sie andere Wi-Fi-Geräte über das Gerät an Ihr Netzwerk anschließen und diese auf das Internet zugreifen lassen. Es ist erforderlich, einen Sicherheitsschlüssel zu erstellen, den Sie in die übrigen Wi-Fi Geräte eingeben müssen, wenn Sie diese an das Netzwerk anschließen möchten. 1 . Wählen Sie auf dem Home Bildschirm Einstell., und drücken Sie die E Taste. 2 . Wählen Sie Netzwerk, und drücken Sie die E Taste. 3 . Wählen Sie Soft-AP, und drücken Sie die E Taste. 4 . Wählen Sie Ein oder Aus, und drücken Sie die E Taste.

AllShare-Einstellungen Das AllShare Einstellungen Fenster listet alle an das Netzwerk angeschlossenen AllShare Geräte und deren IP-Adressen auf. Über diesen Bildschirm können Sie einem Gerät erlauben, eine Verbindung zu dem Gerät herzustellen, den Zugriff verweigern oder ein Gerät aus der AllShare Liste entfernen. 1 . Wählen Sie auf dem Home Bildschirm Einstell., und drücken Sie die E Taste. 2 . Wählen Sie Netzwerk, und drücken Sie die E Taste. 3 . Wählen Sie AllShare-Einstellungen, und drücken Sie die E Taste. 4 . Wählen Sie ein Gerät und drücken Sie die E Taste. Das AllShare Popup-Fenster erscheint. 5 . Wählen Sie Zulassen, Vrbiet., oder Entfernen aus der Liste und drücken Sie anschließend die E Taste. In dem AllShare Einstellungen Fenster werden nur dann Geräte angezeigt, wenn Netzwerkverbindungen zu AllShare Geräten aufgebaut wurden. Für weitere Informationen über AllShare Netzwerkgeräte, schlagen Sie bitte auf Seite 39-40 nach.

< Einstellen des Soft-AP Sicherheitsschlüssels > 1 . Auf dem Soft-AP Bildschirm Sicherheitsschlüssel, auswählen und anschließend die E Taste drücken. Der Sicherheitsschlüssel Bildschirm erscheint. 2 . Geben Sie einen Sicherheitsschlüssel ein. Geben Sie die Nummern direkt mit Hilfe der Tasten auf der Fernbedienung ein. Geben Sie einen Buchstaben ein, indem Sie ihn mit Hilfe der ▲▼◄►Tasten markieren und anschließend die E Taste drücken. 3 . Wenn die Eingabe abgeschlossen ist, mit Hilfe der ▲▼◄► Tasten zu FERTIG am unteren Rand gehen und anschließend die E Taste drücken. Wenn Sie ein Wi-Fi-Gerät über die Anschlussprozedur auf dem Gerät anschließen, müssen Sie den hier erstellten Sicherheitsschlüssel in das entsprechende Feld eingeben.

HT-E6500_XU_GER-0222.indd 36

2012-02-22 오후 3:05:26

Aktualisieren der Software

1 . Wählen Sie auf dem Home Bildschirm Einstell., und drücken Sie die E Taste. 2 . Wählen Sie Unterstützung, und drücken Sie die E Taste. 3 . Wählen Sie Software-Update, und drücken Sie die E Taste. 4 . Wählen Sie eine der folgenden Methoden: • Online • PER USB • Über Disk • Über Download • Update im Standby 5 . Drücken Sie die E Taste. Anweisungen für jede Methode finden Sie im Folgenden. | HINWEIS | Das Upgrade ist abgeschlossen, wenn sich das Gerät abschaltet und anschließend selbst wieder einschaltet. Samsung Electronics haftet nicht für Fehlfunktionen des Geräts, die auf eine instabile Internetverbindung oder fahrlässiges Handeln des Benutzers während der SoftwareAktualisierung zurückzuführen sind. Wenn Sie das Upgrade während des Herunterladens der Software abbrechen möchten, müssen Sie die E Taste drücken.

Online Ihr Gerät muss mit dem Internet verbunden sein, um die Online Funktion nutzen zu können. 1 . Wählen Sie Online, und drücken Sie die E Taste. Die Mitteilung über den Verbindungsaufbau mit dem Server erscheint. 2 . Wenn ein Download zur Verfügung steht, wird das Download Popup-Fenster mit einem Fortschrittsbalken angezeigt und der Download beginnt. 3 . Wenn der Download abgeschlossen ist, wird das Upgrade Anfragefenster mit drei Auswahlmöglichkeiten angezeigt: Jetzt aktualisieren, Später aktualisieren oder Nicht aktualisieren.

PER USB 1 . Besuchen Sie die Webseite www.samsung.com. 2 . Klicken Sie am oberen Rand der Seite auf SUPPORT. 3 . Geben Sie den Produktnamen oder die Artikelnummer in das Suchfeld ein und klicken Sie anschließend auf Find Product. 4 . Klicken Sie im mittleren Teil der Seite auf den Tab Get downloads. 5 . Klicken Sie auf Firmware. 6 . Klicken Sie in der Spalte Datei auf der rechten Seite auf das ZIP Symbol. 7 . Klicken Sie in dem angezeigten PopupFenster auf OK, um die Firmware herunterzuladen und auf Ihrem PC zu speichern. 8 . Entpacken Sie das Zip-Archiv auf Ihrem Computer. Sie sollten einen eigenen Ordner mit dem gleichen Namen wie die Zip-Datei anlegen. 9 . Den Ordner auf ein USB-Flash-Laufwerk kopieren. 10 . Stellen Sie sicher, dass sich keine Disk im Gerät befindet und stecken Sie das USB-FlashLaufwerk in den USB-Anschluss des Geräts. 11 . Im Menü des Geräts nach Einstell. > Unterstützung > Software-Update wechseln. 12 . Wählen Sie PER USB. | HINWEIS | Es darf keine Disk im Gerät eingelegt sein, wenn die Software über den USB-Anschluss aktualisiert wird. Überprüfen Sie nach Abschluss der Aktualisierung im Menü Software Update die Software Details. Schalten das Gerät während der Software-Aktualisierung nicht aus. Das Gerät könnte beschädigt werden. Software-Updates über den USB-Anschluss dürfen nur mit einem USB-Memorystick durchgeführt werden. Deutsch

HT-E6500_XU_GER-0222.indd 37

• Das Gerät während des Aktualisierungsvorgangs niemals manuell ein oder ausschalten.

Mit diesem Menü können Sie Software-Updates herunterladen, welche die Leistung des Geräts verbessern oder zusätzliche Dienste zur Verfügung stellen.

4 . Wenn Sie Jetzt aktualisieren, wählen, aktualisiert das Gerät die Software, schaltet sich ab und anschließend automatisch wieder ein. 5 . Wenn Sie innerhalb einer Minute keine Auswahl treffen oder Später aktualisieren, auswählen, speichert das Gerät das Software Upgrade. Sie können das Update später mit Hilfe der Über Download Funktion durchführen. 6 . Wenn Sie Nicht aktualisieren, auswählen, bricht das Gerät die Aktualisierung ab.

2012-02-22 오후 3:05:28

Einstellungen Über Disk 1 . Besuchen Sie die Webseite www.samsung. com. 2 . Klicken Sie am oberen Rand der Seite auf SUPPORT. 3 . Geben Sie den Produktnamen oder die Artikelnummer in das Suchfeld ein und klicken Sie anschließend auf Find Product. 4 . Klicken Sie im mittleren Teil der Seite auf den Tab Get downloads . 5 . Klicken Sie auf Firmware. 6 . Klicken Sie in der Spalte Datei auf der rechten Seite auf das ZIP Symbol. 7 . Klicken Sie in dem angezeigten PopupFenster auf OK um die Firmware herunterzuladen und auf Ihrem PC zu speichern. 8 . Entpacken Sie das Zip-Archiv auf Ihrem Computer. Sie müssen über eine RUF Datei verfügen. 9 . Schreiben Sie die RUF-Datei auf eine Disk. Wir empfehlen eine CD-R oder DVD-R zu verwenden. 10 . Schließen Sie die Disk ab, bevor Sie sie aus dem Computer entfernen. 11 . Legen Sie die Disk in das Gerät ein. 12 . Im Menü des Geräts nach Einstell. > Unterstützung > Software-Update wechseln. 13 . Wählen Sie Über Disk. | HINWEIS | Überprüfen Sie nach Abschluss der Aktualisierung im Menü Software-Update die Software Details. Schalten das Gerät während der Software-Aktualisierung nicht aus. Das Gerät könnte beschädigt werden.

4 . Wenn die Aktualisierung abgeschlossen ist, schaltet sich das Gerät automatisch aus und wieder ein. | HINWEIS | Überprüfen Sie nach Abschluss der Aktualisierung im Menü Software Update die Software Details. Schalten das Gerät während der Software-Aktualisierung nicht aus. Das Gerät könnte beschädigt werden.

Update im Standby Sie können die Funktion Update im Standby verwenden, damit das Gerät neue Updates herunterlädt, wenn es sich im Standby-Modus befindet. Im Standby-Modus ist das Gerät ausgeschaltet, seine Internetverbindung ist jedoch aktiv. Dies ermöglicht es dem Gerät Updates automatisch herunterzuladen, wenn Sie ihn gerade nicht benutzen. 1 . Wählen Sie mit Hilfe der ▲▼ Tasten Update im Standby, und drücken Sie anschließend die E Taste. 2 . Wählen Sie Ein oder Aus. Wenn Sie Ein gewählt haben, wird das abgeschaltete Gerät automatisch die neuen Updates herunterladen, wenn es sich im Standby-Modus befindet. Wenn die neuen Updates heruntergeladen werden, werden Sie gefragt, ob Sie das Update installieren möchten, wenn Sie das Gerät einschalten. | HINWEIS | Für die Nutzung des Updates im Standby Funktion muss Ihr Gerät mit dem Internet verbunden sein. Wenn diese Funktion nicht erscheint, können Sie sie nach der Aktualisierung auf die neueste Software Version nutzen.

Mit der Über Download Methode können Sie das Gerät über eine Datei aktualisieren, die Sie bereits früher heruntergeladen, aber noch nicht installiert haben. 1 . Wenn eine Upgrade Software heruntergeladen wurde, erscheint die Nummer der Softwareversion auf der rechten Seite von Über Download. 2 . Wählen Sie Über Download, und drücken Sie die E Taste. 3 . Sie werden gefragt, ob Sie das Update durchführen möchten. Wählen Sie Ja. Das Gerät beginnt mit der Aktualisierung.

Um auf den AllShare Play Bildschirm zuzugreifen, wählen Sie AllShare Play auf dem Hauptbildschirm und drücken Sie anschließend die E Taste.

Zugriff auf den AllShare Play Bildschirm AllShare Play / Liste / Zuletzt verw.

Wiedergabe von Video, Foto oder Musik Inhalten

1 . Stellen Sie sicher, dass die Quelle des wiederzugebenden Inhalts angeschlossen oder in das Gerät eingelegt ist. 2 . Wählen Sie mit Hilfe der ▲▼ Tasten Videos, Fotos, oder Musik, aus und drücken Sie anschließend die E Taste. Die erste ausgewählte Quelle auf der rechten Seite ist markiert. 3 . Wählen Sie mit Hilfe der ▲▼ Tasten eine Quelle aus und drücken Sie anschließend die E Taste.

Keine Wiedergabelisten erstellt. Wdg.liste f. schnellen u. einfachen Zugriff auf Inhalt erstellen.

Wenn der AllShare Play Bildschirm erscheint, wird Liste und eine Liste der Inhalt Arten - Videos, Fotos, Musik - auf der linken Seite angezeigt. Auf der rechten Seite wird standardmäßig der Inhalt in Liste angezeigt: Eine Liste der zuletzt wiedergegeben oder angesehenen Positionen, eine Liste der neuesten Positionen, die Sie sich angesehen oder gehört haben, und des letzte Wiedergabeliste. Wenn zuvor noch keine Positionen wiedergegeben oder angesehen haben, bzw. noch keine Wiedergabeliste erstellt haben, ist dieser Bereich leer.

Der AllShare Wiedergabebildschirm

• Mit Hilfe der ◄► Tasten eine Position auswählen, drücken Sie die TOOLS um das Extras Menü anzuzeigen, wählen Sie Wiederg, und drücken Sie anschließend die E Taste. Um eine andere Position wiederzugeben, die RETURN (') Taste drücken und den vorherigen Schritt wiederholen.

Ihr Blu-ray Gerät kann mit Hilfe der AllShareFunktion Inhalte auf Disks, USB-Geräten und Ihrem PC, DLNA kompatiblen Mobiltelefon oder NAS wiedergeben. Schlagen Sie bitte auf Seite 42 für weitere Informationen über AllShare nach.

Positionen aus Liste wiedergeben

Um in Liste aufgeführte Positionen wiedergeben zu können, muss die Quelle mit den Positionen angeschlossen oder in das Gerät eingelegt sein. Wenn zum Beispiel die zuletzt wiedergegebenen Fotos in Liste von einer DVD stammen, muss die Disk in das Gerät eingelegt sein, um sie ansehen zu können.

| HINWEIS | Die für jeden Inhaltstyp angezeigten Quellen können sich unterscheiden. 4 . Für die Steuerung der Video-, Foto- oder Musikwiedergabe schlage Sie bitte nach unter: • Steuern der Videowiedergabe auf Seite 44. • Steuern der Musikwiedergabe auf Seite 46. • Anzeigen von Fotos und Verwenden des Extras Menü, wenn eine Datei markiert ist auf den Seiten 49-51. | HINWEIS | Je nachdem wie und wann die Quelle mit dem Inhalt an das Gerät angeschlossen wurde und je nach Art des Inhalts kann das Gerät eine unterschiedliche Serie von Bildschirmen für den Start der Wiedergabe anzeigen. Alternative Wiedergabemethoden finden Sie unter: • Wiedergabe von Dateien auf einem USB-Speichergerät iPod/ iPhone auf Seite 40 • Wiedergabe von kommerziellen Video Disks auf Seite 41. • Wiedergabe von kommerziellen Audio Disks auf Seite 41. • Wiedergabe von selbst aufgenommenen Disks auf Seite 42.

Um Positionen aus Liste wiederzugeben, muss eine der folgenden Aktionen ausgeführt werden: • Verwenden Sie die ◄► Tasten, um eine Position für die Wiedergabe auszuwählen und drücken Sie die E Taste. Um eine andere Position wiederzugeben, die RETURN (') Taste drücken und den vorherigen Schritt wiederholen. Deutsch

HT-E6500_XU_GER-0222.indd 39

2012-02-22 오후 3:05:32

Media Play Wiedergabe von Dateien auf einem USB-Speichergerät oder iPod/iPhone Sie können Multimedia Dateien von einem angeschlossenen USB-Gerät wiedergeben. 1 . Bei ausgeschaltetem Gerät das USBSpeichergerät oder den iPod/iPhone anschließen. 2 . Schalten Sie das Gerät ein. Wenn der Hauptbildschirm erscheint, AllShare Play > Videos, Fotos oder Musik > Angeschl. Gerät auswählen und anschließend die E Taste drücken.

3 . Die Art des Inhalts, den Sie auf dem angeschlossenen Gerät gewählt haben, wird angezeigt. Je nachdem, wie der Inhalt angeordnet ist, sehen Sie entweder Ordner, einzelne Dateien oder beides. 4 . Mit Hilfe der ▲▼◄► Tasten auf der Fernbedienung den gewünschten Inhalt auswählen. Um einen Ordner auszuwählen, den Ordner markieren und die E Taste drücken. Um eine Datei auszuwählen, die Datei markieren und die E Taste drücken. 5 . Drücken Sie die RETURN (') Taste, um einen Ordner zu verlassen oder um zum Hauptbildschirm zurückzukehren. | ACHTUNG |

AllShare Play Wiedergabe von Videos, Fotos oder Musik von Disk oder von angeschlossenen Geräten

Videos können nur wiedergegeben werden, wenn die iPod Docking-Station verwendet wird. | HINWEIS |

USB sicher entfernen d WPS(PBC)

ODER 1-1. Bei eingeschaltetem Gerät ein USB-Speichergerät oder den iPod/iPhone anschließen. 2-1. Wenn der unten abgebildete Bildschirm erscheint, wählen Sie mit Hilfe der ▲▼ Tasten die Art des Inhalts aus, den Sie wiedergeben möchten und drücken Sie anschließend die E Taste.

AllShare Play Neues Gerät angeschlossen.

Wiedergabe aabe von Videos, Fotos oder Musik von Diskk oder von USB DISK Geräten angeschlossenen

Um eine eventuelle Beschädigung des USB-Speichers zu vermeiden, müssen Sie das USB-Speichergerät mit Hilfe der Funktion “USB sicher entfernen” sicher entfernen. Drücken Sie die HOME Taste, um zum Home Menü zu wechseln und wählen Sie anschließend die GELBE (C) und danach die E Taste. Das Menü Fotos unterstützt keine iPads oder iPhones. Nur der Wiedergabebildschirm wird auf dem Fernsehgerät angezeigt. Anzeigen von iPod Bildschirmen auf dem iPod Player. Wenn der angeschlossene iPod keine Videowiedergabe unterstützt, wird die Meldung "Dieses iPod-Modell unterstützt keine Videodateien." angezeigt, wenn Sie das Video Menü auswählen.

iPod/iPhone Modelle, die mit diesem Gerät verwendet werden können.

USB sicher entfernen d WPS(PBC)

| HINWEIS | Obwohl das Gerät alle verfügbaren Ordner anzeigt, werden nur Dateien von der Art des Inhalts angezeigt, den Sie in Schritt 2 oder 2-1 gewählt haben. Wenn Sie z. B. Musik ausgewählt haben, werden nur Musikdateien angezeigt. Diese Auswahl können Sie mit Hilfe von AllShare ändern.

iPod touch der3./2./1. Generation iPod classic / iPod mit Video iPod mit Docking-Station Anschluss iPod mit Click Wheel iPod nano der 5./4./3./2. Generation iPhone 4S / iPhone 4 iPhone 3GS / iPhone 3G / iPhone

2012-02-22 오후 3:05:39

Der Funktion Bildschirm

Sie können die Quelle ebenfalls durch Drücken der Funktion Taste in der rechten oberen Ecke der Fernbedienung wechseln.

1 . Legen Sie eine kommerzielle Audio Disk mit dem Aufdruck nach oben zeigend in die DiskLade ein und schließen Sie die Disk-Lade. Der AllShare Play Musik Bildschirm wird angezeigt, in dem die Titel aufgelistet sind. Die Wiedergabe wird automatisch mit dem ersten Titel gestartet.

Um auf den Funktion Bildschirm zuzugreifen, wählen Sie Funktion auf dem Hauptbildschirm und drücken Sie anschließend die E Taste.

AllShare Play / Musik /

Optionen des Funktion Bildschirms

Um eine Option auszuwählen, die Option mit Hilfe der ▲▼ Tasten auswählen und anschließend die E Taste drücken.

Wählen Sie diese Option, wenn Sie den Ton der an den digitalen Audioeingang angeschlossenen digitalen Audioquelle wiedergeben möchten. Wählen Sie diese Option, wenn Sie den Ton der an den Audioeingang angeschlossenen analogen Audioquelle wiedergeben möchten.

Wählen Sie diese Option, um Video von dem an den HDMI-EINGANG 2 Eingang angeschlossenen Gerät wiederzugeben.

Wählen Sie diese Option, um Radio zu hören.

Wählen Sie diese Option, um Musik von einem Bluetooth-Gerät wiederzugeben.

Wiedergabe von kommerziellen Video Disks 1 . Legen Sie eine Disk mit dem Aufdruck nach oben zeigend in die Disk-Lade ein und schließen Sie die Disk-Lade. Die Wiedergabe beginnt automatisch. Wenn die Wiedergabe nicht automatisch startet, drücken Sie die 6 Taste auf Ihrer Fernbedienung oder wählen Sie AllShare Play auf dem Hauptbildschirm und drücken Sie anschließend die E Taste. Siehe "Wiedergabe von Video, Foto oder Musik Inhalten" auf Seite 39.

b Page Move / Extras ' Zurück

2 . Um einen bestimmten Titel wiederzugeben, die ▲▼ Tasten auf der Fernbedienung verwenden, um den Titel auszuwählen und die E Taste drücken.

Musik Bildschirm Steuerelemente

Auswählen, um Musiktitel oder Videos über den an den iPod Anschluss angeschlossenen iPod wiederzugeben. Wählen Sie diese Option, um Video von dem an den HDMI-EINGANG 1 Eingang angeschlossenen Gerät wiederzugeben.

Unterbrechen eines Titels. Wiedergabe eines Titels. Einen oder alle Titel wiederholen. Wiedergabe der Titel in zufälliger Reihenfolge. Zeigt den Equalizer an. Manuelle Einstellung des Equalizers. (Nur wenn der Equalizer Modus eingeschaltet ist) | HINWEIS | Die Musik Bildschirm Steuerelemente stehen nur zur Verfügung, wenn ein Titel wiedergegeben wird. Es werden nicht alle Elemente gleichzeitig angezeigt. Für weitere Informationen über die Musikwiedergabe, gehen Sie zu "Steuern der Musikwiedergabe" auf der Seite 46.

Auf dem Funktion Bildschirm kann die Audio- und/ oder Videoquelle ausgewählt werden, von der die Wiedergabe erfolgen soll.

Wiedergabe von kommerziellen Audio Disks

2012-02-22 오후 3:05:52

Media Play Wiedergabe von selbst aufgenommenen Disks Sie können Multimedia Dateien wiedergeben, die Sie auf DVDs oder CDs aufgenommen haben. 1 . Legen Sie eine vom Benutzer aufgezeichnete Disk mit dem Aufdruck nach oben zeigend in die Disk-Lade ein und schließen Sie die Disk-Lade. Das Gerät angeschlossen PopupFenster erscheint. 2 . Mit Hilfe der ▲▼ Tasten die Art des Inhalts auswählen, den Sie wiedergeben möchten Videos, Fotos oder Musik - und drücken Sie dann die E Taste. | HINWEIS | Obwohl das Gerät die Ordner für alle Inhalte anzeigt, werden nur die Dateien von der Art des Inhalts angezeigt, die Sie unter Schritt 2 ausgewählt haben. Wenn Sie z. B. Musik ausgewählt haben, werden nur Musikdateien angezeigt. Diese Auswahl können Sie mit Hilfe von AllShare ändern. 3 . Mit Hilfe der ▲▼◄► Tasten den Ordner mit dem unter Schritt 2 gewählten Inhalt auswählen und dann die E Taste drücken. 4 . Wenn Sie Musik, gewählt haben, erscheint der AllShare Play Musik Bildschirm, in dem die Musikdateien auf der Disk aufgelistet werden. Verwenden Sie die ▲▼ Tasten, um eine Datei für die Wiedergabe auszuwählen und drücken Sie die E Taste. 5 . Wenn Sie Fotos, gewählt haben, erscheint der AllShare Fotos Bildschirm, in dem die Fotodateien auf der Disk aufgelistet werden. Verwenden Sie die ▲▼ ◄► Tasten, um das Foto auszuwählen, das Sie anzeigen möchten und drücken Sie die E Taste. 6 . Wenn Sie Videos, gewählt haben, erscheint der AllShare Videos Bildschirm, in dem die Videodateien auf der Disk aufgelistet werden. Verwenden Sie die ▲▼ ◄► Tasten, um das Video auszuwählen, das Sie wiedergeben möchten und drücken Sie die E Taste. | HINWEIS | Für Musik und Video Ordner können Sie ebenfalls die TOOLS Taste auf der Fernbedienung drücken und anschließend Ordner wiedergeben auswählen, um alle Dateien in dem Ordner automatisch wiederzugeben. Wählen Sie zuerst den Ordner aus, bevor Sie die TOOLS Taste drücken. Für weitere Informationen über die Musikwiedergabe, gehen Sie zu "Steuern der Musikwiedergabe" auf Seite 46.

Für weitere Informationen über die Wiedergabe von Fotos bitte unter Anzeigen von Fotos und Verwenden des Extra Menüs, wenn eine Datei markiert ist auf den Seiten 4951 nachschlagen. Für weitere Informationen über die Videowiedergabe, gehen Sie bitte zu "Steuern der Videowiedergabe" auf Seite 44.

Verwenden der AllShare Netzwerkfunktion Mit AllShare können Sie Videos, Fotos oder Musik von Ihrem PC oder DLNA kompatiblen Geräten über das Gerät mit Hilfe einer WLAN-Verbindung wiedergeben.

Herunterladen der AllShare Software Um AllShare auf Ihrem PC DLNA-Gerät nutzen zu können, müssen Sie die AllShare Software auf Ihrem PC installieren. Sie können die PC Software herunterladen und erhalten ausführliche Anweisungen für die Nutzung von AllShare auf der Webseite www.samsung.com. 1 . Besuchen Sie www.samsung.com. 2 . Klicken Sie am oberen Rand der Seite auf Support. 3 . Geben Sie auf der Support Seite die Modellbezeichnung Ihres Geräts in das Produktsuche Feld ein. 4 . Klicken Sie auf der aufgerufenen Seite unter Weiterer Support auf AllShare PC S/W Das Download Center wird aufgerufen. 5 . Klicken Sie auf AllShare-PC-Software herunterladen. 6 . Es erscheint das Popup-Fenster Öffnen von AllSharePCSW.exe. 7 . Klicken Sie auf Datei speichern. 8 . Wechseln Sie in das Downloadverzeichnis mit der heruntergeladenen Datei und doppelklicken Sie auf die Datei. 9 . In dem angezeigten Popup-Fenster auf Ausführen klicken. Folgen Sie den Anweisungen auf Ihrem Bildschirm. Laden Sie die AllShare Installations-/ Bedienungsanleitung aus dem gleichen Software Tab durch Anklicken des entsprechenden PDFDatei Symbols in der Datei Spalte auf der rechten Seite herunter. Die PDF-Datei wird heruntergeladen und geöffnet. Sie können die Datei anzeigen und/ oder speichern.

HT-E6500_XU_GER-0222.indd 42

Inhalte auf Ihrem PC oder DLNA-Gerät mit diesem Gerät wiedergeben Produkt

Wiedergabe der PCDateien

Wiedergabe der PC-Dateien AllShare Verbindung

1 . Verbinden Sie das Gerät, Ihren PC und/oder Ihr DLNA kompatibles Mobiltelefon mit dem gleichen Netzwerk. 2 . Folgen Sie den Anweisungen aus Installations- und Bedienungsanleitung der AllShare Software, um die Geräte und Dateien für die Wiedergabe einzurichten. 3 . Auf dem Home Bildschirm des Geräts AllShare Play auswählen und anschließend die E Taste drücken. Der AllShare Play bildschirm wird angezeigt. 4 . Wählen Sie das angeschlossene kompatible DLNA Gerät oder Ihren PC aus und drücken Sie die E Taste Ein Bildschirm mit den verfügbaren Dateien wird angezeigt. 5 . Wählen Sie die Dateien, die Sie wiedergeben möchten, und drücken Sie die E Taste.

Steuern der Wiedergabe des sich auf Ihrem PC befindenden Inhalts mit Hilfe Ihres Smartphones

Sendet Dateien vom PC an das Gerät. Smart Phone

(Steht nur für Samsung Telefone mit AllShare Unterstützung zur Verfügung.) 1 . Verbinden Sie das Gerät, Ihren PC und Ihr DLNA kompatibles Mobiltelefon mit dem gleichen Netzwerk. 2 . Folgen Sie den Anweisungen aus Installations- und Bedienungsanleitung der AllShare Software, um die Geräte und Dateien für die Wiedergabe einzurichten. 3 . Bestätigen Sie in der AllShare Software auf Ihrem PC, dass Ihr Telefon angeschlossen ist. 4 . Wählen Sie auf dem Telefon die Datei, die Sie wiedergeben möchten und wählen Sie anschließend das Gerät als Wiedergabegerät aus. 5 . Starten Sie die Wiedergabe auf dem Telefon.

2012-02-22 오후 3:06:03

Media Play Steuern der Videowiedergabe Sie können die Wiedergabe von Videodateien auf Blu-ray-Disks, DVDs, CDs oder USB-Geräten steuern. Je nach Disk können einige in dieser Anleitung beschriebenen Funktionen nicht zur Verfügung stehen.

Tasten auf der Fernbedienung für die Videowiedergabe

DISC MENU TITLE MENU

POPUP Bedienen des Disk Menüs, Titel Menüs, Popup Menüs und der Titelliste

DISC MENU Während der Wiedergabe diese Taste drücken, um das Disk Menü aufzurufen.

TITLE MENU Während der Wiedergabe diese Taste drücken, um das Titel Menü aufzurufen. • Wenn Ihre Disk über eine PlaylistFunktion verfügt, drücken Sie die GRÜNE (B) Taste, um zur Wiedergabeliste zu gelangen.

POPUP MENU Während der Wiedergabe diese Taste drücken, um das Pop-up Menü aufzurufen.

HOME REPEAT Wiedergabe wiederholen

1 . Drücken Sie während der Wiedergabe die Taste REPEAT auf der Fernbedienung. 2 . Wählen Sie mit Hilfe der ▲▼ Tasten Kapitel, Alle oder Titel, aus und drücken Sie die E Taste. | HINWEIS | Wiederholung Auf dem Bildschirm wird Kapitel oder Titel eines Kapitels eventuell nicht sofort angezeigt. Drücken Sie die ▲▼ Tasten solange, bis sich Ihre oder Titels. Auswahl in dem blauen Feld befindet. 3 . Um zur normalen Wiedergabe zurückzukehren, die REPEAT Taste erneut drücken und mit Hilfe der ▲▼ Tasten Aus, auswählen und dann die E Taste betätigen. 1 . Drücken Sie während der Wiedergabe die Taste REPEAT auf der Fernbedienung. 2 . Drücken Sie die ▲▼ Tasten, um Wiederhol. A-B auszuwählen. | HINWEIS |

Einen Abschnitt wiederholen

Auf dem Bildschirm wird Wiederhol. A-B eventuell nicht sofort angezeigt. Drücken Sie die ▲▼ Tasten solange, bis sich Wiederhol. A-B in dem blauen Feld befindet. 3 . Drücken Sie die Taste E Taste, um den Punkt zu markieren, an dem die Wiederholung starten soll (A). 4 . Drücken Sie die Taste E Taste, um den Punkt zu markieren, an dem die Wiederholung stoppen soll (B). 5 . Drücken Sie die REPEAT Taste erneut, um in den normalen Wiedergabemodus zurückzukehren. 6 . Drücken Sie die E Taste. | HINWEIS |

DISC MENU oder Während der Wiedergabe diese Taste TITLE MENU drücken, um die Titelliste aufzurufen. 

Tasten für die Wiedergabe

Während der Suche, Zeitlupen- oder Einzelbildwiedergabe wird der Ton nicht wiedergegeben.

Beginnt die Wiedergabe

Beendet die Wiedergabe.

Zum Anhalten der Wiedergabe.

Drücken Sie während der Wiedergabe die 3 oder . Beschleunigte Jedes Mal, wenn Sie die 3 oder Wiedergabe Taste drücken, ändert sich die Wiedergabegeschwindigkeit. Wiedergabe in Zeitlupe

Drücken Sie im Pause-Modus die Taste. Jedes Mal, wenn Sie die Taste drücken, ändert sich die Wiedergabegeschwindigkeit.

Drücken Sie im Pause-Modus die 7 Taste. Einzelbildwiedergabe Jedes Mal, wenn Sie die 7 Taste drücken, wird ein neues Bild angezeigt.

Drücken Sie während der Wiedergabe die 1 oder 2 Taste. Jedesmal, wenn Sie die 1 oder 2 Taste drücken, wird zum nächsten oder vorherigen Kapitel, bzw. Datei gesprungen.

Der Punkt (B) muss mindestens 5 Sekunden hinter Punkt (A) liegen.

HT-E6500_XU_GER-0222.indd 44

2012-02-22 오후 3:06:11

Das Menü wird nur angezeigt, wenn eine

Drücken Sie während der Wiedergabe die TOOLS Taste.

BD/DVD wiedergegeben wird. Vom Anfang wiedergeben

Wählen Sie diese Option, um den Film vom Anfang wiederzugeben.

Wählen Sie diese Option, um zu dem Kapitel zu springen, dass Sie sich ansehen möchten.

Wählen Sie diese Option, um die gewünschte Audiosprache einzustellen. - Sie können diese Funktion auch durch Drücken der AUDIO Taste auf der Fernbedienung auswählen.

Wählen Sie diese Option, um die gewünschte Untertitelsprache einzustellen. - Sie können diese Funktion auch durch Drücken der Taste SUBTITLE auf der Fernbedienung auswählen.

Wählen Sie diese Option, um eine Szene unter einem anderen Blickwinkel aus zu betrachten. Die Winkel Option zeigt die Anzahl der verfügbaren Blickwinkel an (1/1, 1/2, 1/3 usw.).

BONUSVIEW Video / BONUSVIEW Audio

SelecWählen Sie diese Option, um den gewünschten Bonusview auszuwählen.

Mit dieser Option können Sie einen bestimmten Titel, ein Kapitel (nur bei Wiederholmod. BDs/DVDs) oder markierten Abschnitt wiederholen. Funktioniert genauso, wie die REPEAT Taste. Siehe Seite 44. Vollbild

Wählen Sie diese Option, um den Vollbildmodus einzustellen. Sie können zwischen Original, Modus1 (größer), und Modus2 (am größten) wählen. Wählen Sie diese Einstellung, um den Bildmodus einzustellen. - Dynamisch : Wählen Sie diese Einstellung, um die Schärfe zu erhöhen. - Standard : Wählen Sie diese Einstellung für die meisten Programme. - Film : Dies ist die beste Einstellung zum Ansehen von Filmen. - Benutzer : Ermöglicht die Einstellung der Schärfe und der Rauschunterdrückung.

| HINWEIS | Wenn Sie Benutzer wählen, wird der Benutzer Einstellungen Bildschirm angezeigt. Wählen Sie eine Option, drücken Sie E, verwenden Sie die ◄► Tasten um die Einstellung vorzunehmen, und drücken Sie E. Drücken Sie die RETURN (') Taste, um zum TOOLS Menü zurückzukehren. Wenn Sie die BD-Wise Funktion eingeschaltet haben, wird dieses Menü nicht angezeigt. Wählen Sie diese Option, um den Equalizer zu verwenden. Wählen Sie diese Option, um den Equalizer einzustellen.

Das Menü wird nur angezeigt, wenn eine Datei wiedergegeben wird. Zur Videoliste

Wechselt zum Videoliste Bildschirm.

Durchsucht die Videodatei nach Szenen.

Prüft die Informationen der Videodatei.

| HINWEIS | Abhängig von der Disk oder dem Speichergerät kann das Extras Menü abweichen. Eventuell werden nicht alle Optionen angezeigt.

| HINWEIS | Erscheint nur, wenn der Equalizer Modus eingeschaltet ist. Deutsch

HT-E6500_XU_GER-0222.indd 45

Titelsuche Zeitsuche

Wählen Sie diese Option, um zum gewünschten Titel, wenn die Disk über mehr als einen Titel verfügt, zur gewünschten Szene zu gelangen, oder verwenden Sie Time Zeitsuche, um zu einem bestimmen Punkt in einem Film oder Video zu springen. Mit Time Zeitsuche können Sie mit Hilfe der Fernbedienung einen bestimmten Zeitpunkt im Format 00:00:00 (Stunden:Minuten:Sekunden) eingeben.

2012-02-22 오후 3:06:16

Media Play Wiedergabe der Titel auf einer Audio CD in zufälliger Reihenfolge

Steuern der Musikwiedergabe Sie können die Wiedergabe von Musikinhalten auf DVDs, CDs oder USB-Geräten steuern.

Tasten auf der Fernbedienung für die Wiedergabe RDS DISPLAY

Schnelle Wiedergabe (nur bei Audio CDs (CD-DA)) Drücken Sie während der Wiedergabe die 3 oder Taste. Jedes Mal, wenn Sie die 3 oder Taste drücken, ändert sich die Wiedergabegeschwindigkeit.

2 7 Taste : Unterbrechen eines Titels. 3 6 Taste : Wiedergabe des ausgewählten Musiktitels. 4 5 Taste : Stoppt die Wiedergabe eines Musiktitels. Überspringen : Während der Wiedergabe die

5 Taste 1 oder 2 drücken, um zu vorherige oder nächste Seite der Wiedergabeliste zu wechseln.

1 . Verwenden Sie während der Wiedergabe die ► Taste, um in der unteren rechten Ecke des Bildschirms auszuwählen und drücken Sie anschließend die E Taste. 2 . Schalten Sie mit Hilfe der ▲▼ Tasten Zufallswiederg. Ein oder Aus, und drücken Sie dann die E Taste.

Eine Wiedergabeliste erstellen AllShare Play / Musik /

Sie können das Gerät so einstellen, dass die Titel auf einer Audio-CD (CD-DA/MP3) in zufälliger Reihenfolge wiedergegeben werden.

Tasten NUMMERNTASTE : Drücken Sie während der Wiedergabe der Wiedergabeliste die gewünschte Titelnummer. Das ausgewählte Video wird wiedergegeben.

Wiederholen von Titeln auf einer Audio CD Sie können das Gerät so einstellen, dass die Titel auf einer Audio-CD (CD-DA/MP3) wiederholt werden. 1 . Verwenden Sie während der Wiedergabe die in der unteren rechten Ecke ► Taste, um des Bildschirms auszuwählen und drücken Sie anschließend die E Taste. 2 . Wählen Sie mit Hilfe der ▲▼ Tasten den gewünschten Wiederholmodus - Aus, Ein Lied, oder Alle - und drücken Sie dann die E Taste.

1 . Rufen Sie den Wiedergabebildschirm auf und drücken Sie die TOOLS Taste. Das Extras Menü wird angezeigt. 2 . Wählen Sie mit Hilfe der ▲▼ Tasten Auswahl wdg., aus und drücken Sie anschließend die E Taste. Der Ausw. wiederg. Bildschirm wird angezeigt. 3 . Wählen Sie mit Hilfe der ▲▼ Tasten einen Titel aus und drücken Sie anschließend die E Taste. Auf der linken Seite des Titels erscheint eine Markierung. 4 . Wiederholen Sie Schritt 3, um weitere Titel auszuwählen und zu markieren. 5 . Um einen Titel aus der Liste zu entfernen, zum Titel gehen und die E Taste drücken. Die Markierung des Titels wird entfernt. 6 . Nach Abschluss die ► Tasten drücken, um Wiederg, auszuwählen und anschließend die E Taste drücken. Der Musikwiedergabe Bildschirm erscheint erneut, in dem nur die von Ihnen ausgewählten Titel aufgeführt werden. Die ausgewählten Titel werden automatisch wiedergegeben. | HINWEIS | Sie können auf Audio CDs (CD-DA) eine Wiedergabeliste mit maximal 99 Titeln erstellen. Wenn Sie eine Wiedergabeliste erstellt haben, wird im Extras Menü Ausw. wiederg. durch Wdg.-L. bearb. ersetzt. Auf dem Auswahl wiedergeben Bildschirm können Sie ebenfalls Alles auswählen, Alle abwählen, und Abbr. auswählen.

HT-E6500_XU_GER-0222.indd 46

Sie können Musiktitel von einer Musik CD auf ein an den USB-Anschluss angeschlossenes USB-Gerät rippen. 1 . Schließen Sie ein USB-Gerät an den USBAnschluss auf der Vorderseite des Geräts an und drücken Sie die RETURN (') Taste auf der Fernbedienung. 2 . Legen Sie die Disk ein, die Sie rippen möchten, und schließen Sie die Disk-Lade. 3 . Rufen Sie den Wiedergabebildschirm auf und drücken Sie die TOOLS Taste. Das Extras Menü wird angezeigt. 4 . Mit Hilfe der ▲▼ Tasten Ripp., auswählen, und die E Taste drücken. Der Rip Bildschirm wird angezeigt. 5 . Wählen Sie mit Hilfe der ▲▼ Tasten einen Titel aus und drücken Sie anschließend die E Taste. Auf der linken Seite des Titels erscheint eine Markierung. 6 . Wiederholen Sie Schritt 5, um weitere Titel auszuwählen und zu markieren. 7 . Um einen Titel aus der Liste zu entfernen, zum Titel gehen und die E Taste drücken. Die Markierung des Titels wird entfernt. 8 . Nach Abschluss die ► Tasten drücken, um Ripp., auszuwählen und anschließend die E Taste drücken. Das Ripp. Popup-Fenster erscheint. 9 . Drücken Sie die E Taste, um mit dem Rip-Vorgang zu starten. Der Rippen Fortschrittsbalken erscheint. 10 . Wenn das Rippen abgeschlossen ist, erscheint die Meldung “Kopieren abgeschlossen.”. Drücken Sie die E Taste.

HT-E6500_XU_GER-0222.indd 47

| HINWEIS | Wenn das Rippen abgeschlossen ist, wird ein Ordner mit der Bezeichnung MP auf dem USB-Gerät angelegt.

11 . Drücken Sie die RETURN (') Taste, um zum Wiedergabebildschirm zurückzukehren. 05

• Verwenden Sie Alles auswählen um alle Titel auszuwählen. Dadurch wird die Auswahl einzelner Titel abgebrochen. Wenn Sie die RETURN (') auf der Fernbedienung drücken oder die WIEDERGABE Taste wählen und anschließend die E Taste drücken, erscheinen alle Titel auf dem Musik Wiedergabe Bildschirm und das Gerät gibt alle Titel beginnend mit Titel 001 wieder. • Verwenden Sie Alle abwählen um alle Titel gleichzeitig abzuwählen. Wählen Sie anschließend einzelne Titel aus oder verwenden Sie die Alles auswählen, um alle Titel auszuwählen und drücken Sie dann die RETURN (') Taste auf der Fernbedienung oder wählen Sie die WIEDERGABE Taste und drücken Sie anschließend die E Taste. Wenn Sie nicht Alles auswählen oder einzelne Titel auswählen, wird die Wiedergabeliste nicht geändert. • Abbr. bricht alle Änderungen, die Sie auf dem Wiedergeben Bildschirm gemacht haben ab. Wenn Sie zum Wiedergabebildschirm zurückkehren, bleibt die Wiedergabeliste unverändert.

Hören Sie Ihren Lieblingshit in bestem StereoSound über ein Bluetooth-fähiges Gerät - ganz ohne Kabel!

Was ist Bluetooth? Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden. • Ein Bluetooth-Gerät kann je nach Verwendung zu Nebengeräuschen oder einer Fehlfunktion führen. - Wenn das Empfangs-/Sendesystem eines Bluetooth-Geräts oder des Blu-ray Home Cinema berührt wird. - Wenn Störungen aufgrund von Behinderungen durch Wände, Ecken oder Bürotrennwände verursacht werden. - Wenn Interferenzen durch Geräte, die im gleichen Frequenzband arbeiten, z. B. medizinische Geräte, Mikrowellen und WLANGeräte entstehen. • Verbinden Sie das Heimkino mit dem BluetoothGerät auf eine kurze Entfernung. • Mit zunehmender Entfernung zwischen dem Heimkino und dem Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren. • In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt. • In einer hindernisfreien Umgebung hat das Heimkino einen Empfangsradius von 10 m. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden. • Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

Media Play Anschließen eines Bluetooth-Geräts an das Heimkino

- Wenn in der Umgebung des Heimkinos eine starke elektromagnetische Wellen ausgesendet werden. - Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Heimkino hergestellt wurde. - Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert. - Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.

Trennen des Bluetooth-Geräts vom Heimkino Bluetooth-Gerät Vergewissern Sie sich, dass das Bluetooth-Gerät die Funktionen des Bluetooth-fähigen StereoHeadsets unterstützt. 1 . Drücken Sie die FUNCTION Taste auf der Fernbedienung des Geräts, um die BT Meldung anzuzeigen. • Auf der Anzeige des Heimkinos wird für 2 Sekunden WAIT und anschließend READY angezeigt. 2 . Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie im Benutzerhandbuch des BluetoothGeräts.) 3 . Wählen Sie auf dem Bluetooth-Gerät das StereoHeadset-Menü aus. • Es wird eine Liste der erkannten Geräte angezeigt. 4 . Wählen Sie in dieser Liste "SamsungHTSXXXXXX" aus. • Wenn die Verbindung zwischen dem Heimkino dem und Bluetooth-Gerät hergestellt ist, erscheint der Name des angeschlossenen Bluetooth Geräts gefolgt von dem Heimkino auf der Anzeige. 5 . Starten Sie auf dem verbundenen Gerät die Musikwiedergabe. • Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Heimkino System hören. | HINWEIS | Das Heimkino unterstützt nur Middle Quality SBC (237kbps bei 48kHz). High Quality SBC (328kbps bei 44.1kHz) wird nicht unterstützt. Die AVRCP Funktion wird unterstützt und funktioniert je nach der Spezifikation des Geräts anders. Nur an ein Bluetooth-Gerät anschließen, das das A2DP Profil unterstützt. Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden. Die Suchfunktion oder der Anschluss des Geräts können unter folgenden Umständen eventuell nicht richtig durchgeführt werden:

Sie können die Verbindung zwischen Bluetooth-Gerät und dem Heimkino trennen. (Schlagen Sie bitte im Benutzerhandbuch des Bluetooth-Geräts nach.) • Das Heimkino wird abgetrennt. • Sobald das Heimkino-System vom BluetoothGerät getrennt wurde, wird auf der Vorderseite des Heimkino-Systems DISCONNECTED angezeigt.

Trennen des Heimkinos vom Bluetooth-Gerät Drücken Sie die ( ) Taste auf der Vorderseite des Heimkinos, um von BT auf einen anderen Modus umzuschalten oder das Heimkino auszuschalten. • Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf eine Antwort vom Heimkino, bevor es die Verbindung unterbricht, es sei denn, dass es durch Umschalten der Funktion abgetrennt wird. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren) • Die Verbindung mit dem aktuell verbundenen Gerät wird getrennt. | HINWEIS | Die Bluetooth-Verbindung wird unterbrochen, wenn der Abstand zwischen dem Heimkino-System und dem verwendeten Bluetooth-Gerät mehr als 10 m beträgt. Wenn der Abstand wieder auf die effektive Reichweite hergestellt wird oder das Bluetooth-Gerät neu gestartet wird, muss die Verbindung neu hergestellt werden. Wenn sich das Bluetooth-Gerät wieder im effektiven Bereich befindet, können Sie das Gerät neu starten, um die Verbindung mit dem Bluetooth-Gerät wieder herzustellen. Im BT Funktion Modus wird der Bildschirmschoner aktiviert, wenn sich das Gerät 5 Minuten lang im Bereitschaftszustand befindet. Zum Anschließen des BTGeräts den Bildschirmschoner abstellen und das Gerät anschließen. Um den Bildschirmschoner abzuschalten eine beliebige Taste auf der Fernbedienung betätigen. (z. B. Lautstärkeregelung, usw.)

Drücken Sie während der Wiedergabe die TOOLS Taste. Zur Fotoliste

Wählen Sie diese Option, um zu der Liste der Fotos auf dem eingelegten Medium zu wechseln.

Startet die Diashow.

Wählen Sie diese Option, um die Geschwindigkeit der Diashow einzustellen.

Wählen Sie diese Option, um Diashow-Effekt die Spezialeffekte der Diashow einzustellen.

Um die Hintergrundmusik Funktion aktivieren zu können, muss sich die Bilddatei im gleichen Ordner befinden, wie die Musikdatei. Die Audioqualität kann durch die Bitrate der MP3-Datei, die Bildgröße und die Kodierungsmethode beeinträchtigt werden. Sie können den Untertitel und die PG-Grafik im Vollbildmodus nicht vergrößern.

Verwenden des Extras Menü, wenn eine Datei markiert ist Wenn eine Datei markiert ist, die TOOLS Taste drücken.

Wählen Sie diese Option, um die Sortieroptionen einzustellen: Interpret, Genre, Monatlich, Spätestes Dat. usw. Die angezeigten Sortieroptionen hängen von der Art der der Speicherung und des Speichermediums ab.

Erscheint im Bildschirm der Ansicht Funktion. Wählen Sie diese Option, um die Ordner auf dem Speichergerät anzuzeigen.

Erscheint im Bildschirm der Ansicht Funktion. Wählen Sie diese Option, um alle Fotos oder Videos auf dem Speichergerät nach Titel zu sortieren.

Erscheint im Bildschirm der Ansicht Funktion. Wählen Sie Interpreten aus und es werden alle Musiktitel auf dem Speichergerät nach Interpreten sortiert angezeigt.

Erscheint im Bildschirm der Ansicht Funktion. Wählen Sie Album aus und es werden alle Musiktitel auf dem Speichergerät nach Alben sortiert angezeigt.

Erscheint im Bildschirm der Ansicht Funktion. Wählen Sie Genre aus und es werden alle Musiktitel auf dem Speichergerät nach Genres sortiert angezeigt.

Erscheint im Bildschirm der Ansicht Funktion. Nach Auswahl dieser Option werden alle Fotos oder Videos auf einem Speichergerät vom spätesten bis zum jüngsten Datum sortiert angezeigt.

Hintergrundmusik Wählen Sie diese Option, um während der Diashow Musik zu hören. an Einstellung der Hintergrundmusik

Dient zur Einstellung der Hintergrundmusik Optionen. Wählen Sie diese Option, um den Bildeinstellungen einzustellen. - Dynamisch : Wählen Sie diese Option, um die Schärfe zu erhöhen. - Standard : Diese Einstellung kann für die meisten Wiedergabeanwendungen verwendet werden. - Film : Dies ist die beste Einstellung zum Ansehen von Filmen. - Benutzer : Ermöglicht die Einstellung der Schärfe und der Rauschunterdrückung. | HINWEIS | Wenn Sie die BD-Wise Funktion eingeschaltet haben, wird dieses Menü nicht angezeigt.

Vergrößert das aktuelle Bild. (bis zu vierfache Vergrößerung.)

Dreht das Bild. (Das Bild wird entweder im Uhrzeigersinn oder gegen den Uhrzeigersinn gedreht.)

Zeigt die Bildinformationen an.

HT-E6500_XU_GER-0222.indd 49

Extras Menü verwenden

Abhängig von der Disk oder dem Speichergerät kann das Extras Menü abweichen. Eventuell werden nicht alle Optionen angezeigt.

Sie können auf DVDs, USB-Geräten, mobilen Geräten oder dem PC gespeicherte Fotos anzeigen.

Erscheint im Bildschirm der Ansicht Funktion. Nach Auswahl dieser Option werden alle Fotos oder Videos auf einem Speichergerät vom jüngsten bis zum spätesten Datum sortiert angezeigt.

Erscheint im Bildschirm der Ansicht Funktion. Wählen Sie diese Option, um alle Fotos oder Videos auf dem Speichergerät nach Erstellungsmonat sortiert anzuzeigen. Mit derAusw. wiederg. Funktion können Sie bestimmte Musik-, Videound Fotodateien für die Wiedergabe auswählen. Funktioniert grundsätzlich für alle Medien gleich. Das folgende Beispiel ist für Fotos angegeben.

1. Markieren Sie auf dem Miniaturansicht Bildschirm ein Foto und drücken Sie dann die TOOLS Taste auf der Fernbedienung. 2. Wählen Sie im Extras Menü Auswahl wdg., aus und drücken Sie anschließend die E Taste. 3. Verwenden Sie auf dem Auswahlbildschirm die ▲▼ ◄► Tasten, um ein Foto auszuwählen, das Sie anzeigen möchten und drücken Sie die E Taste. Auf der linken Seite des Fotos erscheint eine Markierung. 4. Wiederholen Sie Schritt 3 für jedes Foto, dass Sie anzeigen möchten. 5. Um ein Foto abzuwählen, das Foto markieren und die E Taste drücken. 6. Nach Abschluss die ◄► Tasten drücken, um Play auszuwählen und anschließend die E Taste drücken. Eine Diashow mit den ausgewählten Fotos wird gestartet. 7. Um die Diashow zu unterbrechen, die E Taste einmal drücken. Um die Diashow fortzusetzen, die E Taste erneut drücken. 8. Um die Diashow anzuhalten, die RETURN (') Taste drücken. | HINWEIS | Nachdem die Diashow gestartet wurde, kann die Diashow durch Drücken der TOOLS Taste gesteuert und das Diashow Menü angezeigt werden. Sieh "EXTRAS Menü verwenden" auf Seite 49.

Wählen Sie Senden, um die ausgewählten Dateien auf Picasa, Facebook, Cloud Storage, N Drive oder Family Story hochzuladen. Um Senden nutzen zu können, müssen Sie ein Konto auf der Online Seite einrichten sich anschließend mit der Anmelden Funktion anmelden.

1. Wählen Sie mit Hilfe der ▲▼◄► Tasten eine Datei aus und drücken Sie anschließend die E Taste. 2. Wiederholen Sie diese Schritte für jede Datei, die Sie hochladen möchten. | HINWEIS | Sie können ebenfalls Alle wählen auf der rechten Seite verwenden und die E Taste drücken, um alle Titel oder Dateien auszuwählen. 3. Wählen Sie Senden auf der rechten Seite und drücken Sie anschließend die E Taste. 4. Wählen Sie mit Hilfe der ▲▼ Tasten die Online Seite, auf die Sie die Dateien oder Titel hochladen möchten und drücken Sie anschließend die E Taste.

Mit der An-/Abmelden Funktion können Anmelden/Abm. Sie sich an Ihrem Samsung Online Konto anmelden. Wählen Sie diese Option, um eine Wiedergabeliste zu erstellen oder um Dateien oder Titel zu einer Wiedergabeliste hinzuzufügen.

1. Wählen Sie Zu W.-Li. hinz., und drücken Sie die E Taste. 2. Markieren Sie mit Hilfe der ▲▼◄►Tasten einen Titel oder eine Datei und drücken Sie anschließend die E Taste. 3. Wiederholen Sie diese Schritte für jede Datei oder jeden Titel, den Sie hochladen möchten. 4. Wählen Sie Hinzufügen auf der rechten Seite und drücken Sie anschließend die E Taste. 5. Führen Sie in dem angezeigten Fenster eine der folgenden Aktionen durch: • Wählen Sie die Wiedergabeliste aus, zu der Sie die Titel oder Dateien hinzufügen möchten und drücken Sie die E Taste.

HT-E6500_XU_GER-0222.indd 50

2012-02-22 오후 3:06:34

Wählen Sie Wdg.-L. bearb. um Dateien oder Titel aus einer bestehenden Wiedergabeliste zu löschen. Das Speichermedium mit der Wiedergabeliste muss in das Gerät eingelegt oder an diesen angeschlossen sein. 1. Wählen Sie mit Hilfe der ▲▼◄►Tasten eine Datei aus und drücken Sie anschließend die E Taste. Wdg.-L. bearb.

2. Wiederholen Sie diese Schritte für jede Datei, die Sie löschen möchten. | HINWEIS | Sie können ebenfalls Alle wählen auf der rechten Seite verwenden und die E Taste drücken, um alle Titel oder Dateien auszuwählen. 3. Wählen Sie Entfernen auf der rechten Seite und drücken Sie anschließend die E Taste.

Nachdem Sie nach Interpret, Genre, Album, Titel, Spätestes Dat., Frühestes Dat. oder Monatlich sortiert haben, wählen Sie eine Gruppe aus den Suchergebnissen aus (z. B. alle im August aufgenommenen Bilder) und wählen Sie anschließend Gruppe abspielen, um nur die Dateien aus dieser Gruppe wiederzugeben.

Wählen Sie diese Option, um zum Zur Wiedergabeliste Bereich auf dem AllShare Wiedergabeliste Hauptbildschirm zu wechseln.

Informationen zeigt die Informationen über die Mediendatei und den Inhalt an.

| HINWEIS | Abhängig von der Disk oder dem Speichergerät kann das Extras Menü abweichen. Eventuell werden nicht alle Optionen angezeigt.

Radio hören Verwenden der Tasten auf der Fernbedienung 1 . Wählen Sie mit der Taste FUNCTION die Option FM aus. 2 . Stellen Sie den gewünschten Sender ein. • Gespeicherter Sender 1 : Drücken Sie die 5 Taste, um PRESET auszuwählen und anschließend die TUNING/CH (,.) Taste, um den voreingestellten Sender auszuwählen. - Bevor Sie voreingestellte Sender aufrufen können, müssen Sie die Sender im Gerät abspeichern. Die Anleitung dazu finden Sie auf Seite 52. • Manuelle Sendersuche : Drücken Sie die 5 Taste, um MANUAL auszuwählen und anschließend die TUNING/CH (,.) Taste, um einen auf einer höheren oder niedrigeren Frequenz ausgestrahlten Sender auszuwählen. • Automatische Sendersuche : Drücken Sie die 5 Taste, um MANUAL auszuwählen und anschließend die TUNING/CH (,.) Taste, um das Frequenzband automatisch zu durchsuchen.

Einstellen des Mono/Stereo-Modus Drücken die MO/ST Taste. • Durch Drücken diese Taste wird zwischen STEREO und MONO umgeschaltet. • Stellen Sie an Orten mit schwachem Empfang MONO ein, um einen rauschfreien Empfang zu erhalten.

HT-E6500_XU_GER-0222.indd 51

Je nachdem welchen Bildschirm Sie gerade betrachten, Löschen auswählen, Entfernen um eine Datei von einem beschreibbaren (Wiedergabeliste) Medium (wie einem USB-Gerät) oder eine Wiedergabeliste zu löschen.

Die Kodierung ändert sich je nach Sprache oder Region und hat Einfluss darauf, wie das Gerät Dateien und Titel sortiert und anordnet, bzw. das Datum anzeigt. Wählen Sie Kodierung, um die Kodierung an Ihre Sprache oder Region anzupassen.

Zu W.-Li. hinz. (Fortsetzung)

• Wählen Neu erst., und drücken Sie die E Taste. In dem erscheinenden Tastatur Popup-Fenster einen Namen für die neue Wiedergabeliste eingeben. Mit Hilfe der Nummerntasten auf der Fernbedienung die Nummern eingeben. Geben Sie die Buchstaben mit Hilfe der ▲▼◄► Tasten ein und drücken Sie anschließend die E Taste. Wenn die Eingabe abgeschlossen ist, FERTIG am unteren Bildschirmrand auswählen und anschließend die E Taste drücken.

2012-02-22 오후 3:06:35

Media Play Sender voreinstellen Beispiel : Speichern des Senders FM 89.10. 1 . Wählen Sie mit der Taste FUNCTION die Option FM aus. 2 . Drücken Sie die TUNING/CH (,.) Taste, um <89.10> auszuwählen. 3 . Drücken Sie die TUNER MEMORY Taste. • Auf dem Display leuchte NUMBER auf. 4 . Drücken Sie die TUNER MEMORY Taste erneut. • Drücken Sie die TUNER MEMORY Taste bevor NUMBER auf der Anzeige ausgeblendet wird. • Nachdem Sie die TUNER MEMORY Taste gedrückt haben, wird NUMBER auf dem Bildschirm ausgeblendet und der Sender ist im Speicher gespeichert. 5 . Zur Voreinstellung eines anderen Senders wiederholen Sie bitte Schritte 2 bis 4. • Um einen gespeicherten Sender einzustellen, müssen Sie die TUNING/CH (,.) Taste drücken.

Über RDS-Sender Verwenden von RDS (Radio Data System) für den Empfang von UKW-Sendern. RDS ermöglicht es Radiostationen ein zusätzliches Signal neben den regulären Programmsignalen zu senden. Dazu gehören beispielsweise Informationen über den Sendernamen oder die Art des Radioprogramms, wie etwa Sport oder Musik usw. Wenn Sie eine Radiostation mit RDS-Dienst gewählt haben, erscheint das RDS-Symbol auf der Anzeige.

Beschreibung der RDS-Funktion • PTY (Program Type) : Zeigt den Programmtyp an, der gerade wiedergegeben wird. • PS NAME (Program Service Name(Programmdienstname)) : Zeigt den Namen der Radiostation an und besteht aus 8 Zeichen. • RT (Radio Text) : Dekodiert die vom Sender übertragenen Texte (wenn vorhanden) und besteht aus maximal 64 Zeichen.

• CT (Clock Time (Uhrzeit)): Dekodiert die Echtzeit aus der Radiofrequenz. Einige Radiostationen übertragen eventuelle keine PTY, RT oder CT Informationen. Deswegen können diese Informationen nicht immer angezeigt werden. • TA (Traffic Announcement (Verkehrsdurchsage)): TA ON/OFF zeigt an, dass die Verkehrsdurchsage gerade läuft. | HINWEIS | RDS funktioniert möglicherweise nicht richtig, wenn die gewählte Station RDS-Signale nicht korrekt übermittelt oder das Signal schwach ist.

Anzeigen der RDS-Signale Sie können die von der Station gesendeten RDSSignale auf dem Display ablesen. Betätigen Sie die RDS DISPLAY Taste, während sie eine Radiostation hören. • Jedes Mal, wenn Sie diese Taste drücken, ändert sich die auf der Anzeige angezeigte Informationen in folgender Reihenfolge : PS NAME RT CT Frequenz PS (Program Service (Programmdienst))

Während des Suchvorgangs, erscheint <PS NAME> und danach werden die Sendernamen angezeigt. <NO PS> erscheint, wenn kein Signal gesendet wird.

Während des Suchvorgangs erscheint <RT> und anschließend werden die von der Radiostation gesendeten Mitteilungen angezeigt. <NO RT> erscheint wenn kein Signal gesendet wird.

Senderfrequenz (kein-RDS-Service)

Über auf dem Bildschirm angezeigte Zeichen Wenn auf der Anzeige PS-, oder RT-Signale angezeigt werden, werden die folgenden Zeichen verwendet. • Die Anzeige unterscheidet nicht zwischen Großund Kleinbuchstaben. Es werden immer nur Großbuchstaben verwendet. • Die Anzeige kann keine akzentuierten Buchstaben anzeigen. <A,> kann beispielsweise für akzentuierte <A’s> wie <À, Â, Ä, Á, Å und Ã.> stehen.

HT-E6500_XU_GER-0222.indd 52

PTY (Program-Typ) Anzeige und PTY-SUCH-Funktion

• Die PTY-Suche steht nur für gespeicherte Stationen zur Verfügung. • Um den Suchvorgang vorzeitig abzubrechen, während der Suche die 5 Taste drücken. • Es existiert eine Zeitbegrenzung für die folgenden Schritte. Wenn die Einstellung vor ihrer Beendigung abgebrochen wird, starten Sie nochmals mit Schritt 1. • Wenn Sie die Tasten auf der Hauptfernbedienung drücken, vergewissern Sie sich, dass Sie die UKW-Sender mit Hilfe der Hauptfernbedienung ausgewählt haben.

3D Sound Sie können natürlicheren und lebendigeren Surround Klang erleben, indem Sie die Klangtiefe mit Hilfe der folgenden Pegeloptionen einstellen. Aus  Hoch  Mittel  Schwach | HINWEIS | Diese Funktion steht im FM Modus nicht zur Verfügung. Wiedergabe eines 2D Videos im 3D Modus Sie können ein gewöhnliches 2D Video im 3D Modus erleben. | HINWEIS | Wenn Sie im 3D Modus zum Home oder Smart Hub Home Menü wechseln, wird automatisch in den 2D Modus umgeschaltet.

1 . Wählen Sie während Sie einen UKW-Sender hören die PTY SEARCH aus.

Programmsuche mithilfe der PTY-Codes

Einer der Vorteile des RDS-Service ist dass Sie eine besondere Art vom Programm von der vor eingestellten Kanälen durch das Angeben der PTY-Codes ausfindig machen können.

Verwenden der Spezialeffekt Tasten auf der Fernbedienung

Die vTuner Funktion dient zum Radio hören. Wenn die vTuner Taste drücken, wechseln Sie zur vTuner Anwendung. Sie können die vTuner Funktion nutzen, nachdem Sie die vTuner Anwendung von Samsung Apps heruntergeladen haben.

2 . Drücken Sie die PTY- oder PTY+ Taste, bis der gewünschte PTY-Code auf dem Bildschirm angezeigt wird. • Die beschriebenen PTY-Codes werden auf der rechten Seite der Anzeige angezeigt. 3 . Drücken Sie die Taste PTY SEARCH erneut, während der gewünschte PTY-Code noch auf dem Bildschirm angezeigt wird. • Das Gerät durchsucht die 15 voreingestellten UKW-Sender und hält an, wenn der ausgewählte Sender gefunden wird und stellt ihn ein.

SOUND SOUND EFFECT Funktion

EFFECT Mit dieser Funktion können Sie Modus für die Klangoptimierung auswählen. 1. Drücken Sie die SOUND EFFECT Taste. 2. Wählen Sie mit den ▲▼ Tasten den gewünschten Modus: DSP, Dolby Pro Logic II oder KFE-Modus. 3. Wählen Sie mit den Tasten ◄► den gewünschten Klangeffekt aus.

• Philh.-Halle Bratislava (Halle2) : Bietet eine helle Klangstimme wie in einer Konzerthalle aber nicht so stark wie HALL 1. • Jazz-Club in Seoul B : Empfohlene Einstellung für Jazz. • Kirche in Seoul : Vermittelt den Eindruck, in einer großen Kirche zu sein. • Amphitheater (Rock) : Empfohlene Einstellung für Rock. • Aus : Auswahl für normalen Klang.

DSP MP3 Enhancer  Power Bass  Virtual 7.1  Aus • MP3 Enhancer : Mit dieser Option können Sie ein besseres Klangerlebnis erzielen (z.B. mp3 Musik) Sie können die Audioqualität vom MP3-Sound-Level (24 kHz, 8 Bit) auf CD-Sound-Level (44,1 kHz, 16 Bit) hochskalieren. • Power Bass : Erhöht den Lautstärkepegel von Basstönen und sorgt für kräftigere Bässe • Virtual 7.1 : Obwohl ein 5.1-Kanal- Lautsprechersystem verwendet wird, entsteht ein 7.1-Kanal-Soundeffekt. • Aus : Auswahl für normalen Klang.

Dolby Pro Logic II Film  Musik  Spiel  Matrix  Prologic  Aus • Film : Sorgt für eine realistischere Klangwiedergabe bei Filmen. • Musik : Beim Musikhören können Sie Klangeffekte so erleben, als wären Sie bei einer Vorstellung. • Spiel : Bereichert die Klangwiedergabe bei Spielen. • Matrix : Mit dieser Option können Sie Mehrkanal Surround Sound hören. • Prologic : Sie können eine 2-Kanal-Tonquelle in 5.1CH Surround Sound über alle Lautsprecher hören. - Bestimmte Lautsprecher können je nach Eingangssignal möglicherweise keinen Klang wiedergeben. • Aus : Auswahl für normalen Klang.

Symph.-Halle Boston (Halle 1)  Philh.-Halle Bratislava (Halle2)  Jazz-Club in Seoul B  Kirche in Seoul  Amphitheater (Rock)  Aus • Symph.-Halle Boston (Halle 1) : Bietet eine helle Klangstimme wie in einer Konzerthalle.

HT-E6500_XU_GER-0222.indd 54

2012-02-22 오후 3:06:44

Netzwerkdienste Smart Hub Übersicht 1

1 . Schließen Sie das Gerät an ein Netzwerk an. (Siehe Seite 22) 2 . Die Netzwerkeinstellungen konfigurieren. (Siehe Seiten 32 - 36)

Smart Hub verwendenb Mit Hilfe von Smart Hub können Sie Filme, Videos und Musik direkt aus dem Internet herunterladen, auf verschiedene gebührenpflichtige oder gebührenfreie Anwendungen zugreifen und diese auf Ihrem Fernsehgerät ansehen. Die Inhalte umfassen Nachrichten, Sport, Wetterberichte, Börsenkurse, Karten, Fotos und Spiele. Um Informationen zu erhalten, wie Smart Hub verwendet werden kann, folgen Sie diesen Schritten:

3 . Geben Sie auf der Support Seite die Modellbezeichnung Ihres Geräts in das Produktsuche Feld ein. 4 . Klicken Sie auf der aufgerufenen Seite unter Weiterer Support auf AllShare PC S/W. Das Download Center wird aufgerufen.

Your Video : Stellt Empfehlungen für Videos auf der Grundlage Ihrer Vorlieben zur Verfügung.

Search : Führt eine integrierte Suche bei Ihren Video Anbietern und allen angeschlossenen AllShare-Geräten durch.

Empfehlungen : Zeigt empfohlene, von Samsung verwaltete Inhalte an.

Anleitung : Zeigt eine Smart Hub Anleitung, eine Einführung in das Gerät und Anleitungen neuer Anwendungen an.

Family Story : Ein einfacher Weg, um auf Family Inhalte zuzugreifen. • Stellt zu jeder Zeit und an jedem Ort den Zugang zu Familienfotos, Nachrichten und Ereignissen bereit.

Fitness : Das Tor zu einem einmaligen Fitness Center. • Hier werden Fitness Videos von verschiedenen Anbietern und Informationen über die verbrannten Kalorien nach jedem Workout zur Verfügung gestellt.

Kids : Der Kids Dienst stellt einen einfachen und sicheren Weg bereit, um die beliebtesten Inhalte zu genießen. • Der Dienst stellt ein verschiedenartiges Angebot an Spaß und sicheren Inhalten für Kinder zur Verfügung.

Navigationshilfe : Zeigt die Tasten auf der Fernbedienung an, die für die Navigieren in Smart Hub verwendet werden können. • ROT (A) : Anmelden bei Smart Hub. • GRÜN (B) : Dient zur Anzeige des Hintergrundbildschirms • Extras : Zeigt das Einstellungen Fenster an. • Zurück : Kehrt zum vorherigen Menü zurück.

| HINWEIS | Der Zugang zu Smart Hub Benutzerhandbuch kann ohne vorherige Ankündigung geändert werden.

5 . Klicken Sie im Download Tab auf Handbuch. 6 . Klicken Sie im Handbuch Tab auf der rechten Seite auf das Datei Symbol für das Smart Hub Benutzerhandbuch. Das Handbuch wird heruntergeladen

a Anmelden b WallPaper / Extras ' Zurück

1 . Besuchen Sie www.samsung.com. 2 . Klicken Sie am oberen Rand der Seite auf Support.

Um Netzwerkdienste nutzen zu können, müssen Sie zuerst:

Sie können verschiedene Netzwerkdienste wie Smart Hub oder BD-LIVE in Anspruch nehmen, wenn Sie das Gerät an ein Netzwerk anschließen.

2012-02-22 오후 3:06:45

Meine Anwendungen : Zeigt Ihre persönliche Sammlung von Anwendungen an, die Sie ergänzen, bearbeiten oder löschen können.

Samsung Apps : Ermöglicht das Herunterladen von verschiedenen gebührenpflichtigen oder Freeware Diensten.

Der Webbrowser im Überblick 1 http://www.google.com/

Verwenden des Webbrowsers Sie können mit Hilfe des im Smart Hub Bildschirm integrierten Webbrowsers auf das Internet zugreifen.

1 . Auf dem Home Bildschirm Smart Hub auswählen und anschließend die E Taste drücken.

b Control Panel Link Browsing / Tools ' Exit

2 . Wählen Sie die Webbrowser Anwendung in Smart Hub und drücken Sie die E Taste. | HINWEIS | Wenn der Webbrowser mit einem über ein HDMI-Kabel angeschlossenen Fernsehgerät ausgeführt wird, der BDWise unterstützt, wird der Webbrowser im Vollbildmodus ausgeführt und die Bildqualität des Fernsehgeräts wird automatisch auf die optimale Einstellung eingestellt. Der Webbrowser unterstützt keine Java Anwendungen. Wenn Sie eine Datei herunterladen möchten und die Datei nicht gespeichert werden kann, erscheint eine Fehlermeldung. Die Wiedergabe von Flash Videos wird nicht unterstützt. Internethandel für den Online Kauf von Produkten wird nicht unterstützt. ActiveX wird nicht unterstützt.

Bedienfeld : Zeigt die verschiedenen Webbrowser Funktionen an. • : Wechselt zur vorherigen Seite. : Wechselt zur nächsten Seite • • : Lädt die aktuelle Seite neu und aktualisiert sie auf dem Bildschirm. • : Wechselt zur Startseite des Webbrowsers. • : Ermöglicht das Vergrößern oder Verkleinern des Bildschirms auf verschiedene Prozentstufen. : Ermöglicht es, bestimmte Seiten als • Lesezeichen zu markieren, damit sie einfacher aufgerufen werden können. • : Ermöglicht es, den Verlauf des Besuchs von Webseiten nach Datum, Name oder Häufigkeit sortiert anzuzeigen. http://www.google.com/ • : Ermöglicht es, eine Seitenadresse manuell einzugeben oder eine Seite aus der Liste der besuchten Seiten auszuwählen. • : Ermöglicht es, einfach zwischen mehreren geöffneten Webbrowserfenstern umzuschalten. • : Ermöglicht die Suche nach Informationen durch Eingabe von Suchbegriffen. • : Mit dieser Funktion können sie die aktuelle Seite mit Ihrer Familiengruppe durch Senden einer Nachricht teilen. • : Ermöglicht die Konfiguration aller Einstellungen des Webbrowsers.

Navigationshilfe : Zeigt die Tasten auf der Fernbedienung an, die für die Navigieren im Webbrowser verwendet werden können. • GRÜN (B) : Zeigt die Systemsteuerung an. • GELBE (C) : Einen Link suchen. • Tools : Ruft das Extras Fenster auf. • Exit : Kehrt zum vorherigen Menü zurück.

BD-LIVE™ Sobald das Gerät mit dem Netzwerk verbunden ist, können sie verschiedene filmbezogene Serviceinhalte, unter Benutzung einer BD-Live konformen Disk, genießen. 1 . Schließen Sie einen USB Speicherstick an die USB-Buchse auf der Vorderseite des Geräts an und prüfen Sie den zur Verfügung stehenden Speicherplatz. Das Speichergerät muss zumindest 1 GB freien Speicherplatz für die BD-LIVE-Service haben. 2 . Auf dem Home Bildschirm Einstell. auswählen und anschließend die E Taste drücken. 3 . Wählen Sie Netzwerk, und drücken Sie die E Taste. 4 . Wählen Sie BD-Live-Einstell., und drücken Sie die E Taste. 5 . Wählen Sie BD-Datenmanagement, und drücken Sie die E Taste. 6 . Wählen Sie Geräteauswahl, und drücken Sie die E Taste. 7 . Wählen Sie USB, und drücken Sie dann die E Taste. 8 . Legen Sie eine Blue-ray Disk ein, die BD-LIVE unterstützt. 9 . Wählen Sie eine Position der vom DiskHersteller zur Verfügung gestellten BD-LIVEInhalte aus. | HINWEIS | Wie Sie BD-LIVE und dessen Funktionen nutzen können, kann je nach Disk variieren.

Anhang Zusätzliche Informationen Hinweis

HDMI-AUSGANG Anschlüsse

• Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Auflösungen möglicherweise nicht zur Verfügung. • Sie müssen eine HDMI-Verbindung verwenden, um Videos mit 3D-Technik zu genießen. • Ein langes HDMI-Kabel kann Bildrauschen verursachen. Wenn dieser Fall eintritt, HDMI-Deep Color im Menü auf Aus stellen. 3D-Einstell. • Bei einigen 3D Disks muss zum Anhalten des Films währen einer 3D Wiedergabe die 5 Taste einmal gedrückt werden. Der Film wird angehalten und der 3D-Modus wird deaktiviert. Um eine 3D Option während der Wiedergabe eines 3D-Films zu ändern, die 5 Taste einmal drücken. Das Blu-ray Menü wird angezeigt. Drücken Sie die 5 Taste erneut und wählen Sie anschließend die 3D-Einstellungen im Blu-ray-Menü aus. • Je nach Inhalt und Position des Bildes auf Ihrem Fernsehbildschirm, können senkrechte schwarze Balken auf der linken oder rechten Seite, bzw. auf beiden Seiten angezeigt werden. TV-Bildformat • Einige Bildformate sind nicht bei allen Disks verfügbar. • Wenn Sie ein Bildformat und eine Option wählen, welche sich vom Bildformat Ihres Fernsehgeräts unterscheidet, kann das Bild verzerrt erscheinen. • Wenn Sie 16:9 Original einstellen, kann Ihr Fernsehgerät das Format 4:3 Pillarbox (schwarze Streifen an den Bildschirmrändern) anzeigen. BD Wise (nur bei Samsung Produkten)

• Wenn BD Wise aktiviert ist, wird die Auflösung automatisch auf BD Wise gesetzt und es wird BD Wise im Menü Auflösung angezeigt. • Wenn dieses Gerät an ein Gerät angeschlossen ist, das BD Wise nicht unterstützt, können Sie die BD Wise-Funktion nicht verwenden. • Damit BD Wise richtig funktioniert, muss die BD Wise-Funktion im Gerät und Fernsehgerät auf Ein gestellt werden. Digital-Ausgang • Achten Sie darauf, den richtigen Digitalausgang auszuwählen, da andernfalls kein Ton oder ein Störgeräusch zu hören ist. • Falls das HDMI-Gerät (Empfänger, TV) komprimierte Formate (Dolby digital, DTS) nicht unterstützt, wird das Audiosignal als PCM wiedergegeben. • Reguläre DVDs haben keinen BONUSVIEW-Audio und keine Navigationssoundeffekte. • Einige Blu-ray-Disks haben keinen BONUSVIEW-Audio und keine Navigationssoundeffekte. • Diese Einstellung der Digitalausgabe hat keinen Einfluss auf die analoge (L/R) Audio oder HDMI Audio Ausgabe an Ihren Fernseher. Beeinflusst die optische und HDMI Audio Wiedergabe, wenn Ihr Gerät an einen AV-Receiver angeschlossen ist. • Bei der Wiedergabe von MPEG- Soundtracks, wird das Audiosignal, unabhängig von der Digitalausgang Einstellung, als PCM (PCM oder Bitstrom) wiedergeben. BD-LIVE- Internet-Verbindung • Die Internetverbindung kann während der Nutzung der BD-LIVE-Inhalte eingeschränkt sein.

Anynet+ (HDMI-CEC) 07 Anhang

• Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Auflösungen möglicherweise nicht zur Verfügung. Informationen dazu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. • Diese Funktion steht nicht zur Verfügung wenn CEC vom HDMI-Kabel nicht unterstützt wird. • Wenn sich ein Anynet+ Logo auf Ihrem Samsung-Fernsehgerät befindet, wird die Anynet+Funktion unterstützt. BD-Datenmanagement • Die Wiedergabe einer Disk kann im externen Speichermodus angehalten werden, wenn das USB-Gerät während der Wiedergabe entfernt wird. • Es werden nur USB-Geräte mit einem FAT-Dateisystem (DOS 8.3 Datenträgerbezeichnung) unterstützt. Es wird die Verwendung eines USB-Geräts mit USB 2.0-Protokoll Unterstützung und einer Lese-/Schreibgeschwindigkeit von 4 MB/Sek. oder mehr empfohlen. • Nach dem Formatieren des Speichergeräts funktioniert die Funktion Wiedergabe fortsetzen möglicherweise nicht. • Die gesamte für das BD-Datenmanagement zur Verfügung stehende Speicherkapazität kann je nach vorliegenden Bedingungen abweichen. DivX® Video On Demand • Für weitere Informationen über DivX(R) VOD besuchen Sie bitte die Webseite "http://vod.divx.com". Frontdisplay • Die Helligkeit der Einstell.

Taste und der VOL +, - Taste kann nicht geändert werden.

Lautsprechereinst. • Wenn Lautsprecher ausw. auf TV-Lautsprecher, eingestellt ist, wird der Ton über die Lautsprecher des Fernsehgeräts wiedergegeben. • Das Einstellen der Auto Sound Calibration-Funktion dauert etwa drei Minuten. • Stellen Sie sicher, dass sich während Sie die Auto Sound Calibration Funktion ausführen, keine Disk im Gerät befindet. • Wenn während der Einrichtung der Auto Sound Calibration das ACS Mikrofon entfernt wird, wird die Einrichtung abgebrochen. • Wenn die Auto Calibration Funktion eingeschaltet ist, funktionieren der DSP, Dolby Pro Logic ll und SFE Modus nicht. • Wenn dieses Gerät an externe Geräte oder andere Komponenten (z.B. IPod, AUX, D.IN) angeschlossen ist, kann die Einrichtung Auto Sound Calibration Funktion eventuell nicht ordnungsgemäß funktionieren. HDMI audio • Wenn der HDMI/Ton über den Fernsehlautsprecher wiedergegeben wird, wird er automatisch auf 2 Kanäle heruntergemischt. Audioausgabekanal • Wenn Anynet+ (HDMI-CEC) auf Aus eingestellt ist, steht die Audioausgabekanal Funktion nicht zur Verfügung. • Bei der Verwendung von HDMI-Kabeln ohne ARC (Audio Return Channel) Zertifikat, kann es zu Kompatibilitätsproblemen kommen. • Die ARC-Funktion ist nur verfügbar, wenn ein ARC-fähiges Fernsehgerät angeschlossen ist. Digital-Ausgang • Die Digitalausgabe kann aktiviert werden, wenn Lautsprecher ausw. auf TV-Lautsprecher eingestellt ist. Deutsch

HT-E6500_XU_GER-0222.indd 59

2012-02-22 오후 3:06:51

Anhang Wiedergabe einer Videodatei • Videodateien mit hohen Bitraten von 20Mbps oder mehr beanspruchen das Gerät stark und können zu einer Unterbrechung der Wiedergabe führen. Audiosprache wählen • Die ◄► Anzeige wird nicht auf dem Bildschirm angezeigt, wenn der BONUSVIEW Bereich keine Einstellungen für BONUSVIEW-Audio enthält. • Die über die Audiosprache Funktion zur Verfügung stehenden Sprachen hängen von den auf der Disk kodierten Sprachen ab. Diese Funktion oder einige Sprachen können nicht zur Verfügung stehen. • Bei einigen Blu-ray-Disks können Sie entweder den englischsprachigen PCM oder Dolby Digital Audio auswählen. Wiedergabe

Untertitelsprache wählen • Je nach Blu-ray Disc / DVD können Sie den gewünschten Untertitel im Disk-Menü einstellen. Drücken Sie die DISC MENU Taste. • Diese Funktion hängt von der Auswahl der Untertitel ab, die auf der Disk codiert sind und können nicht auf allen Blu-ray Discs/DVDs zur Verfügung stehen. • Informationen über den Hauptfunktion/BONUSVIEW-Modus werden auch dann angezeigt, wenn die Blu-ray Disk über einen BONUSVIEW-Bereich verfügt. • Diese Funktion wechselt gleichzeitig sowohl die primären als auch sekundären Untertitel. • Es wird entsprechend die Gesamtanzahl der primären oder sekundären Untertitel angezeigt. JPEG-Dateien wiedergeben • Sie können den Untertitel und die PG-Grafik im Vollbildschirmmodus nicht vergrößern. Dolby Pro Logic II-Modus • Wenn Sie den Modus Pro Logic II auswählen, schließen Sie Ihr externes Gerät über die AUDIOEingänge (L und R) des Hauptgeräts an. Wenn Sie die Verbindung nur über einen Eingang (L oder R) herstellen, hören Sie keinen Raumklang. Verwenden der TOOLS Taste während der Wiedergabe von Bildern.

• Wenn das System an ein BD Wise kompatibles Fernsehgerät angeschlossen ist, bei dem BD Wise aktiviert ist, wird das Bild Einstellungen Menü nicht angezeigt. • Die Hintergrundmusik Funktion funktioniert nicht, wenn sich die Fotodatei und die Musikdatei nicht auf demselben Speichermedium befinden. Die Tonqualität kann durch die Bitrate der MP3Datei, die Bildgröße und die Kodierungsmethode beeinträchtigt werden. Wiedergabe eines USB-Speichergeräts • Sie müssen das USB-Speichergerät sicher entfernen, (führen Sie die „USB sicher entfernen“ -Funktion durch) um die gespeicherten Daten auf Ihrem USB-Gerät nicht zu beschädigen. Drücken Sie die HOME Taste, um zum Home Menü zu wechseln und wählen Sie anschließend die GELBE (C) und danach die E Taste.

• Stellen Sie vor dem Anschließen Ihres iPods an das Gerät die Lautstärke auf einen moderaten Wert ein. • Wenn das Gerät eingeschaltet ist und Sie einen iPod anschließen, wird der Akku des iPod über das Gerät aufgeladen.

• Sie müssen den VIDEO-Ausgang (Composite) mit ihrem Fernsehgerät verbunden haben, um Videos vom iPod zu anzusehen (Siehe Seite 20). • Wenn Sie iPod-Videos über den VIDEO-Ausgang ansehen möchten, stellen Sie Anynet+ (HDMI CEC) auf Aus. • Nur der Wiedergabebildschirm wird auf dem Fernsehgerät angezeigt. Anzeigen von iPod Bildschirmen auf dem iPod Player. • Wenn Sie bei mit Hilfe der Docking Station angeschlossenem iPod zu den iPod Menü zurückkehren wollen, FUNCTION auf der Fernbedienung betätigen oder auf der Vorderseite des Systems drücken und R. IPOD auswählen. Die Funktionen wechseln in folgender Reihenfolge: BD/DVD  D. IN  AUX  R. IPOD  HDMI1  HDMI2  FM  BT iPod/iPhone Modelle, die mit diesem Gerät verwendet werden können.

• Die Lautstärkeregelung kann mit iPod und iPhone Modellen, die nicht auf Seite 40 aufgeführt sind, eventuell nicht richtig funktionieren. Wenn mit den oben genannten Modellen irgendwelche Probleme auftreten sollten, aktualisieren Sie bitte die iPod/iPhone Software auf die neueste Version. • Je nach Softwareversion des iPods können Bedienungsprobleme auftreten. Dabei handelt es sich nicht um eine Fehlfunktion des Heimkinos. • Je nach Softwareversion oder iPod Typ kann die Bedienung unterschiedlich sein. Installieren Sie die neueste iPod Software. (Empfohlen) • Sie können Musik oder Videos mit Hilfe der Blu-ray/DVD-Disk Funktion und Musik, Videos über die Remote iPod Funktion erleben. Sie müssen die iPod Docking-Station verwenden, um Videos wiedergeben zu können. • Die Wiedergabe von Anwendungsinhalten über das Gerät kann nicht gewährleistet werden. Wir empfehlen, heruntergeladene Inhalte auf dem iPod wiederzugeben. • Falls Sie Probleme mit der Verwendung des iPods haben, besuchen Sie bitte die Webseite www. apple.com/support/ipod.

2012-02-22 오후 3:06:54

Anhang Auflösung nach Wiedergabemodus

Bei der Wiedergabe von Blu-ray Disk/E-content/Digital Content HDMI / nicht angeschlossen

HDMI / angeschlossen Ausgang

Auflösung der Bluray-Disk

Max. Auflösung des TV-Eingangs

Max. Auflösung des TVEingangs

Film-Bildfrequenz : Auto (24BpS)

DVD-Wiedergabe Ausgang Einstellung

HDMI / nicht angeschlossen

HDMI / angeschlossen HDMI-Modus

Max. Auflösung des TV-Eingangs

2012-02-22 오후 3:06:55

Auswahl des Digitalausgangs

HDMIfähiger AV Receiver

Bis zu PCM 7.1ch Bis zu PCM Dolby Digital 7.1ch Dolby Digital Bis zu PCM Plus 7.1ch Audiostrom Bis zu PCM Dolby TrueHD 7.1ch auf der Bluray Disc Bis zu PCM DTS 6.1ch DTS-HD Bis zu PCM (Hochauflösender 7.1ch Audio) DTS-HD Bis zu PCM Master Audio 7.1ch

auf DVD Dolby Digital

HDMIfähiger AV Receiver

Bitstream (DTS Bitstream (DTS Re-encoded) Re-encoded) HDMI-fähiger HDMI-fähiger AV AV Receiver Receiver oder oder Optisch Optisch

Bitstream (Unverarbeitet)

Bis zu PCM PCM 2-Kanalton Dolby Digital Dolby Digital 5.1ch Bis zu PCM PCM DTS DTS 2-Kanalton 6.1ch Decodiert den Hauptaudio und BONUSVIEW Audio Strom zusammen in PCM Audio und fügt Navigationssoundeffekte hinzu.

DTS DTS Decodiert den Gibt nur den Haupttonspur den Hauptaudio Hauptaudio und Decodiert wieder, sodass Ihr AVBONUSVIEW Audio BONUSVIEW Audio undStrom Receiver das Audiosignal zusammen Strom zusammen decodieren kann. in PCM Audio, fügt in PCM Audio, fügt Navigationssoundeffekte Sie können keinen Navigationssoundeffekte hinzu und codiert PCMBONUSVIEW Ton oder hinzu und codiert PCM- Audio erneut in den Dolby Navigationstöne hören. Audio erneut in den Digital-Bitstrom oder PCM. DTS-Bitstrom.

* Wenn es sich bei dem Ursprungssignal um ein 2 Kanal oder Mono Signal handelt, wird die "Reencoded Dolby D" Einstellung nicht verwendet. Die Wiedergabe erfolgt im PCM 2 Kanal Modus. Blu-ray Discs können drei Audio-Ströme enthalten : - Haupt-Audio : Haupt Audio-Soundtrack. - BONUSVIEW A0udio : Zusätzlicher Soundtrack wie Kommentare von Regisseuren und Schauspielern. - Navigationssoundeffekte : Bei der Auswahl von einigen Menünavigationsoptionen können Navigationssoundeffekte zu hören sein. Die Navigationssoundeffekte sind je nach Blu-ray-Disk unterschiedlich.

Anhang Fehlerbehebung Schlagen Sie in der nachfolgenden Liste nach, wenn das Gerät nicht ordnungsgemäß funktioniert. Falls ihr Problem unten nicht aufgelistet oder die Problemlösung nicht hilfreich ist, das Gerät abschalten, den Netzstecker ziehen und setzen Sie sich mit dem nächstgelegenen autorisierten Händler oder dem Samsung Electronics-Servicecenter in Verbindung. Symptom

Die Disk wird nicht ausgeworfen.

• Ist der Netzstecker sicher angeschlossen? • Schalten Sie das Gerät aus und wieder ein.

Der iPod stellt keine Verbindung her.

• Überprüfen Sie den Zustand des iPod Anschlusskabels und des Docks. • Halten Sie die iPod Software auf dem neuesten Stand.

Disk wird nicht wiedergegeben.

• Überprüfen Sie den Regionalcode der Blu-ray/DVD-Disk. Im Ausland gekaufte Blu-ray/ DVDs können möglicherweise mit diesem Produkt nicht wiedergegeben werden. • CD-ROMs und DVD-ROMs können mit diesem Gerät nicht wiedergegeben werden. • Überprüfen Sie den Rating-Niveau der Disk.

Wiedergabe startet nicht • Verwenden Sie eine verformte oder zerkratzte Disk? sofort, wenn die Taste Play/ • Reinigen Sie die Disk. Pause betätigt wird. Kein Ton hörbar.

• Das Heimkino gibt bei der schellen Wiedergabe, der Zeitlupenwiedergabe und der Einzelbildwiedergabe keinen Ton wieder. • Sind die Lautsprecher richtig angeschlossen? Sind die Lautsprechereinstellungen korrekt? • Ist die Disk schwer beschädigt?

Es wird nur über einige der 6 Lautsprecher ein Ton ausgegeben.

• Bei einigen Blu-ray-Disks/DVDs wird der Ton nur für die Front-Lautsprecher (L/R) wiedergegeben. • Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind. • Stellen Sie die Lautstärke ein. • Wenn Sie eine CD abspielen, Radio hören oder fernsehen, wird der Ton nur über die vorderen Lautsprecher ausgegeben.

Dolby Digital 5.1-KanalRaumklang wird nicht ausgegeben.

• Befindet sich ein "Dolby Digital 5.1 CH" Kennzeichen auf der Disk? Dolby Digital 5.1 CH Surround Sound wird nur wiedergegeben, wenn die Disk mit 5.1 Kanal Surround Sound aufgenommen wurde. • Wird die Audio-Sprache auf der Informationsanzeige richtig als Dolby Digital 5.1-CH angezeigt?

Die Fernbedienung funktioniert nicht

• Verwenden Sie die Fernbedienung innerhalb der Reichweite der Fernbedienung und in richtigen Winkel zum Empfangssensor? • Überprüfen Sie, ob die Batterien leer sind. • Haben Sie den Modus (TV/BD) der Fernbedienung (TV oder BD) richtig eingestellt?

• Die Disk dreht sich, es wird jedoch kein Bild angezeigt. • Die Bildqualität ist schlecht, und das Bild ist instabil.

Die Audio-Sprache sowie die Untertitel funktionieren nicht.

• Nicht alle Disks enthalten Audio-Sprache oder Untertitel.

Ist das Fernsehgerät eingeschaltet?. Sind die Videokabel korrekt angeschlossen? Ist die Disk schmutzig oder beschädigt? Eine Disk mit Fabrikationsfehlern kann ggf. nicht korrekt wiedergegeben werden.

Überprüfen/Beheben • Verwenden Sie eine Disk, die keine Menüs enthält?

Das Bildformat kann nicht geändert werden.

• Sie können 16:9 Blu-ray/DVD Disks im 16:9 Voll, 4:3 Letter Box Modus oder 4:3 Passend Modus wiedergeben, 4:3 Blu-ray/DVD Disks werden nur im 4:3 Bildformat wiedergegeben. Greifen Sie auf die Informationen an der Blu-ray Diskhülle zurück und wählen Sie die entsprechende Funktion.

• Das Gerät funktioniert nicht. (Beispiel: Das Gerät schaltet sich aus oder es sind ungewöhnliche Geräusche zu hören.)

• Drücken Sie die Taste 5 der Fernbedienung im STANDBY Modus und halten Sie sie 5 Sekunden lang gedrückt.

Der Menü-Bildschirm wird nicht angezeigt, auch wenn die Menü-Funktion ausgewählt wird.

- Durch Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren. Verwenden Sie diese Funktion nur wenn notwendig.

• Das Gerät funktioniert nicht normal. Sie haben das Passwort für die Altersfreigabe wurde vergessen

• Ohne Disk im Gerät die Taste 5 des Geräts drücken und länger als 5 Sekunden gedrückt halten. Auf dem Bildschirm erscheint INIT, und alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt. Drücken Sie anschließend die NETZSCHALTER Taste. - Durch Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren Verwenden Sie diese Funktion nur wenn notwendig.

Der Radioempfang funktioniert nicht.

• Ist die UKW-Antenne richtig angeschlossen? • Installieren Sie bei einem schwachen Antennensignal eine externe UKW-Antenne an einem Ort mit gutem Empfang.

Die Wiedergabe des Fernsehtons über das Gerät funktioniert nicht.

• Wenn Sie die Taste ÖFFNEN/SCHLIESSEN ^ drücken, während der Fernsehton über D.IN oder AUX wiedergegeben wird, so werden die Blu-ray-/DVD-Funktionen eingeschaltet und der Fernsehton ausgeschaltet.

„Nicht verfügbar“ erscheint auf dem Bildschirm.

• Die Funktionen oder Option ist zurzeit aus folgenden Gründen nicht verfügbar: 1. Die Software der Blu-ray/DVD Disk lässt die Funktion oder Option nicht zu. 2. Die Blu-ray/DVD-Software unterstützt die Option (z. B. Kamerawinkel) nicht. 3. Die Option ist zurzeit nicht verfügbar. 4. Sie haben einen Titel, ein Kapitel oder eine Abtastzeit außerhalb des zulässigen Bereichs gewählt.

Wenn der HDMI-Ausgang mit einer Auflösung eingestellt ist, die Ihr Fernsehgerät nicht unterstützt (z. B. 1080p), wird möglicherweise kein Bild wiedergegeben.

• Drücken Sie ohne eine Disk im Gerät die 5 Taste auf dem vorderen Bedienfeld für mindestens 5 Sekunden. Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Keine HDMI-Wiedergabe

• Prüfen Sie die Verbindung zwischen dem Fernsehgerät und dem HDMI-Anschluss des Geräts. • Überprüfen Sie, ob Ihr Fernsehgerät die HDMI-Eingangsauflösungen 576p/480p/720p/1080i/1080p unterstützt.

2012-02-22 오후 3:06:59

Anhang Symptom Ungewöhnliche HDMIWiedergabe.

Überprüfen/Beheben • Wenn auf dem Bildschirm nur Rauschen erscheint, bedeutet dies, dass der Fernseher HDCP (High-bandwidth Digital Content Protection) nicht unterstützt.

AllShare Play Funktion Ich kann durch AllShare Play veröffentlichte Ordner sehen, nicht aber die Dateien.

• AllShare Play zeigt nur Dateien an, die den Foto, Musik und Film Kategorien entsprechen. Dateien, die diesen Kategorien nicht entsprechen können nicht angezeigt werden.

Unterbrechungen bei Videowiedergabe.

• Überprüfen Sie die Stabilität des Netzwerks. • Anschluss des Netzwerkkabels überprüfen und ob das Netzwerk überlastet ist. • Die Funknetzwerkverbindung zwischen dem Server und dem Gerät ist instabil. Verbindung überprüfen.

Die AllShare Play Verbindung zwischen dem Fernsehgerät und dem PC ist nicht stabil.

• IP-Adressen im selben Netzwerk sollten einzigartig sein, ansonsten können Adresskonflikte ein solches Phänomen verursachen. • Überprüfen Sie, ob ein Firewall aktiv ist. Wenn ja, deaktivieren Sie die Firewall-Funktion.

BD-LIVE Keine Verbindung zum BD-LIVE Server.

• Prüfen Sie mit Hilfe der Netzwerk Status Funktion, ob eine Netzwerkverbindung besteht. • Überprüfen Sie, ob das USB-Speichergerät an das Gerät angeschlossen ist. • Das Speichergerät benötigt mindestens 1 GB freien Speicher um BD-LIVE-Service zu ermöglichen. Die verfügbare Speichermenge ist in der BD-Daten- Verwaltung überprüfbar. (Siehe Seite 59.) • Überprüfen Sie, ob die BD-Live Internetverbindungsoption auf Zulassen (Alle) eingestellt ist. • Wenn oben genannten Maßnahmen fehlschlagen, setzen Sie sich mit dem Anbieter des Inhalts in Verbindung oder aktualisieren Sie auf die neueste Firmware Version.

Fehler während der Benutzung von BD-LIVEService.

• Das Speichergerät benötigt mindestens 1 GB freien Speicher um BD-LIVE-Service zu ermöglichen. Die verfügbare Speichermenge ist in der BD-Daten- Verwaltung überprüfbar. (Siehe Seite 59.)

| HINWEIS | Wenn die Werkseinstellungen wieder hergestellt werden, werden alle gespeicherten BD-Daten gelöscht.

Samsung Electronics erklärt hiermit, dass dieses Heimkino System mit den grundlegenden Anforderungen und anderen maßgeblichen Bestimmungen der Richtlinie 1999/5/EG übereinstimmt. Die offizielle Übereinstimmungserklärung finden Sie auf der Webseite http://www.samsung.com. Öffnen Sie Support und geben Sie bei Produktsuche den Modellnamen ein. Dieses Gerät darf in allen EG-Staaten betrieben werden. Dieses Gerät darf nur in Innenräumen verwendet werden.

+5°C bis +35°C Betriebstemperaturbereich

Signal/Rauschabstand

55 dB Verwendbare Empfindlichkeit

Lesegeschwindigkeit: 9,834 m/Sek.

DVD (Digital Versatile Disc (digitale vielseitige Scheibe))

Lesegeschwindigkeit: 6,98 bis 7,68 m/Sek.

CD: 12 cm (COMPACT DISK) CD: 8cm (COMPACT DISK)

Composite Video HDMI Ausgangsleistung der Front-Lautsprecher

Ca. Spieldauer (Einseitig, Single Layer Disc): 135 Min. Lesegeschwindigkeit: 4,8 bis 5,6 m/Sek. Maximale Spieldauer: 74 Min. Lesegeschwindigkeit: 4,8 ~ 5,6 m/s Maximale Spieldauer: 20 Min. 1 Kanal: 1,0 Vp-p (75 Ω load) Blu-ray Disk : 576i/480i

1080p, 1080i, 720p, 576p/480p PCM Mehrkanal-Audio, Audio-Bitstrom, PCM-Audio 165W x 2(3Ω)

Lautsprecherleistung des Center-Lautsprechers 170W(3Ω) Lautsprecherleistung der Surround-Lautsprecher 165W x 2(3Ω) Ausgangsleistung des Subwoofers Verstärker

Signal-Rauschabstand

60dB Eingangsempfindlichkeit

Anhang 5.1-Kanal Lautsprechersystem Lautsprecher-System

Schalldruck- Ausgabe 87dB/W/M

170W Maximale Eingangsleistung

Netzwerkgeschwindigkeiten von 10Mbps oder weniger werden nicht unterstützt. Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. Gewicht und Abmessungen können von den Angaben abweichen. Das Design und die Technischen Daten können ohne vorherige Ankündigung geändert werden. Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen.

HT-E6500_XU_GER-0222.indd 68

Wenden Sie sich an SAMSUNG WORLD WIDE Wenn Sie Fragen oder Anmerkungen zu Produkten von Samsung haben, wenden Sie sich an den Kundendienst von SAMSUNG. Area ` Europe Albania Austria

www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com/ch www.samsung.com/ ch_fr/(French) www.samsung.com www.samsung.com www.samsung.com www.samsung.com www.samsung.com

Korrekte Entsorgung der Akkus in diesem Produkt (Anwendbar in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf der Batterie, in der Bedienungsanleitung oder der Verpackung zeigt an, dass die Batterien in diesem Gerät nicht über den Hausmüll entsorgt werden dürfen. Die chemischen Symbole Hg, Cd oder Pb geben an, dass die Batterie höhere Konzentrationen an Quecksilber, Cadmium oder Blei enthält, als in der EU-Richtlinie 2006/66 festgelegt. Werden die Akkus nicht korrekt entsorgt, können diese Substanzen die Gesundheit Ihrer Mitmenschen oder die Umwelt gefährden. Um die Umwelt zu schützen und das Recycling zu unterstützen, trennen Sie bitte die Batterien von anderem Abfall und führen Sie sie ihrem lokalen Batterie Recycling System zu.

Korrekte Entsorgung der Akkus in diesem Produkt. (Entsorgung elektrischer & elektronischer Gegenstände) (Gültig in der Europäischen Union und anderen europäischen Ländern mit Abfalltrennungssystem.) Dieses Kennzeichen weist darauf hin, dass dieses Produkt oder Zubehörteil (z.B. Ladegerät, Kopfhörer, USB-Kabel) am Ende seiner Nutzungsdauer nicht zusammen mit dem Hausmüll entsorgt werden darf. Um eine Schädigung der Umwelt oder Gesundheit zu durch unkontrollierte Müllentsorgung zu vermeiden, trennen Sie bitte diese Gegenstände von anderen Abfallarten und führen Sie sie dem Recycling zu, um die nachhaltige Wiederverwertung von Materialressourcen zu unterstützen. Als privater Nutzer wenden Sie sich an den Händler, bei dem Sie dieses Produkt erworben haben oder an die örtliche Verwaltungsbehörde. Dort erhalten Sie Informationen darüber, wo und wie Sie Ihr Gerät entsorgen und so einer umweltfreundlichen Wiederverwertung zuführen können. Gewerbliche Nutzer müssen sich mit Ihrem Lieferanten in Verbindung setzen, und die Kaufbestimmungen und Bedingungen zu prüfen. Dieses Produkt und sein elektronisches Zubehör darf nicht zusammen mit dem üblichen Gewerbeabfall entsorgt werden.

HT-E6500_XU_GER-0222.indd 69
