2012.5.31 2:36:35 PM SR8894 SR8895

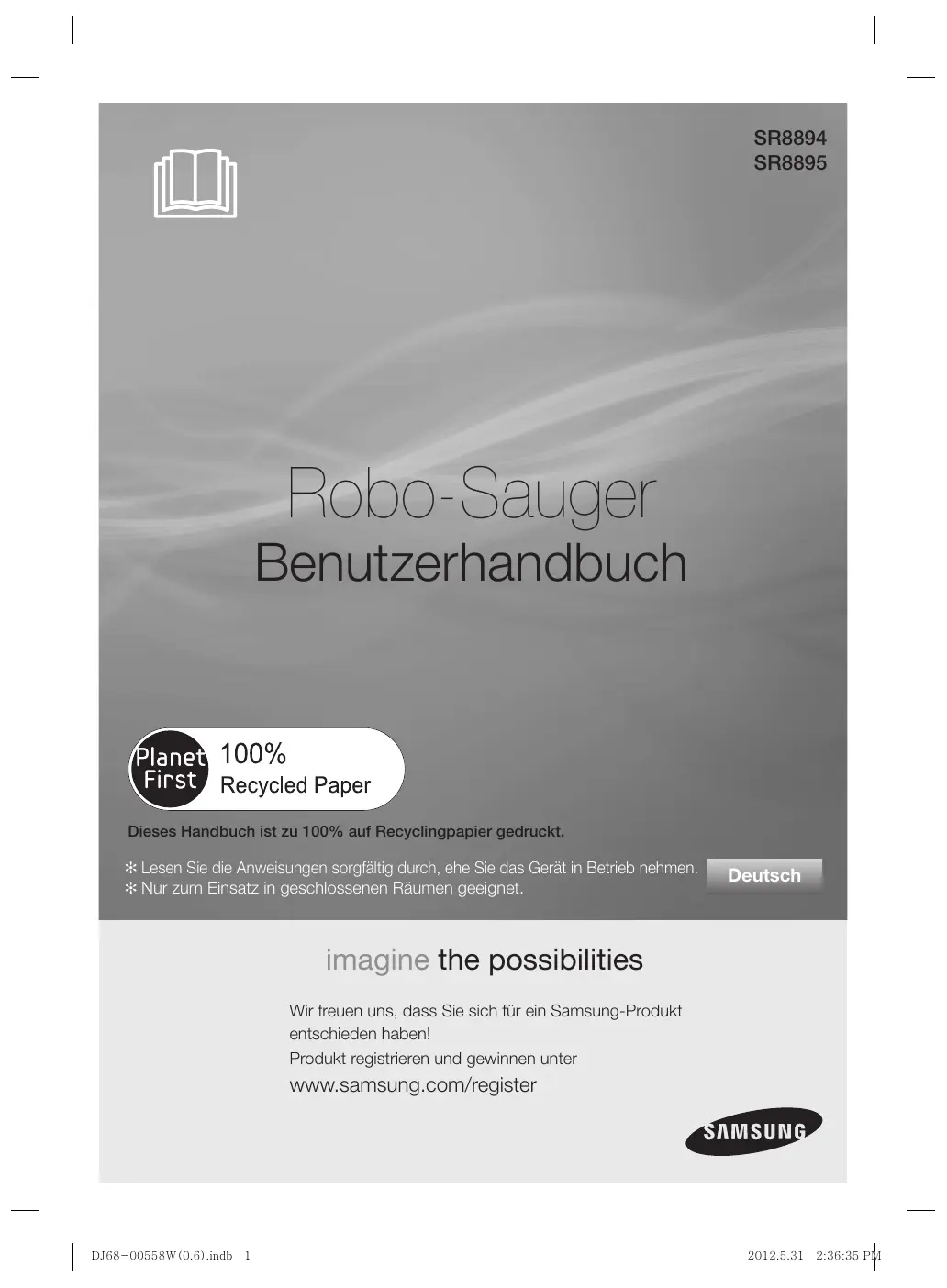

Robo-Sauger Benutzerhandbuch

Dieses Handbuch ist zu 100% auf Recyclingpapier gedruckt.

✻ Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen. ✻ Nur zum Einsatz in geschlossenen Räumen geeignet.

imagine the possibilities Wir freuen uns, dass Sie sich für ein Samsung-Produkt entschieden haben! Produkt registrieren und gewinnen unter

DJ68-00558W(0.6).indb 1

2012.5.31 2:36:35 PM Sicherheitsinformationen

SICHERHEITSINFORMATIONEN WARNUNG WARNUNG

• Bitte lesen Sie die Bedienungsanleitung gründlich durch, und bewahren Sie sie zum späteren Nachschlagen auf. • Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihres Staubsaugers sich leicht von den in diesem Handbuch beschriebenen unterscheiden. SYMBOLE DER GEFAHREN-/WARNHINWEISE Dieses Zeichen weist darauf hin, dass Lebensgefahr oder ein WARNUNG

ernsthaftes Verletzungsrisiko besteht. Dieses Zeichen weist darauf hin, dass die Gefahr von Personen-

oder Sachschäden besteht.

WEITERE VERWENDETE SYMBOLE HINWEIS Dieses Zeichen weist darauf hin, dass Erklärungen folgen, damit die Benutzer besser verstehen, wie sie das Gerät richtig verwenden sollen.

2_ Sicherheitsinformationen

DJ68-00558W(0.6).indb 2

2012.5.31 2:36:37 PM Sicherheitsinformationen WICHTIGE HINWEISE ZUR SICHERHEIT Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtmaßnahmen wie u.a. die folgenden zu beachten:

LESEN SIE VOR DER VERWENDUNG IHRES ROBO-SAUGERS SÄMTLICHE ANWEISUNGEN GRÜNDLICH DURCH. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht verwenden, und ehe Sie Wartungsarbeiten durchführen.

WARNUNG: So verringern Sie die Gefahr von Brand, Stromschlag oder Verletzungen: ALLGEMEIN • • • • • •

Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben. Verwenden Sie das Gerät nicht, wenn der Robo-Sauger oder das Ladegerät beschädigt wurden. Wenn der Staubsauger nicht so arbeitet, wie er sollte, hingefallen oder beschädigt ist, im Freien vergessen oder in Wasser getaucht wurde, geben Sie ihn an ein Kundendienstcenter zurück. Berühren Sie das Ladegerät und den Robo-Sauger nicht mit nassen Händen Verwenden Sie ihn nur für trockene Flächen in geschlossenen Räumen. Dieses Gerät soll nicht von Personen (auch Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

AKKULADEGERÄT • • • • •

Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen. Ziehen Sie den Stecker des Ladegeräts aus der Steckdose, wenn Sie es nicht verwenden, und ehe Sie Wartungsarbeiten durchführen. Verwenden Sie nur das vom Hersteller mitgelieferte Ladegerät. Verwenden Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker. Ziehen und tragen Sie das Gerät nicht am Kabel und verwenden Sie das Kabel nicht als Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberflächen. Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung. Ziehen Sie zum Ausstöpseln nicht am Netzkabel. Um den Stecker herauszuziehen, fassen Sie den Stecker, nicht das Kabel an. Beschädigen und verbrennen Sie Akku und Batterien nicht, da sie bei hohen Temperaturen explodieren. Versuchen Sie keinesfalls, das Ladegerät zu öffnen. Reparaturen dürfen nur durch ein qualifiziertes Kundendienstcenter vorgenommen werden. Setzen Sie das Ladegerät keinen hohen Temperaturen aus und lassen Sie weder Feuchtigkeit noch Nässe in irgendeiner Form in Kontakt mit dem Ladegerät kommen.

Sicherheitsinformationen _3

DJ68-00558W(0.6).indb 3

Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben, Münzen usw. auf. Verwenden Sie den Staubsauger niemals ohne Filter. Wenn Sie Wartungsarbeiten am Gerät durchführen, stecken Sie niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer, denn das Gerät könnte sich möglicherweise ungewollt einschalten. Bringen Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht mit versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fusseln, Haaren und anderen Stoffen, die die Luftströmung behindern könnten. Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abflussreiniger usw.) auf. Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten, Streichhölzer oder heiße Asche). Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten wie Benzin aufzusaugen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein könnten. Verwenden Sie den Robo-Sauger nicht in geschlossenen Räumen, wenn die Luft darin Dämpfe von lösungsmittelhaltigen Farben, Lackverdünner, Mottenschutzmittel, brennbaren Stäuben oder andere explosive bzw. toxische Dämpfe enthält. Akkus und Batterien können bei extremen Einsatz- oder Temperaturbedingungen auslaufen. Wenn diese Flüssigkeit auf die Haut kommt, waschen Sie sie schnell mit Wasser ab. Wenn die Flüssigkeit in die Augen kommt, spülen Sie sie sofort und mindestens 10 Minuten lang mit sauberem Wasser. Suchen Sie medizinische Hilfe.

Elektrische Sicherheit Vor Inbetriebnahme Im Einsatz Reinigung und Wartung

15 Komponenten 16 Bezeichnungen der Teile

20 20 20 21 22 23 24 25 27 28 28 29 30 31 32 33 34 35 36

Zusammensetzen des Robo-Saugers Reihenfolge bei Inbetriebnahme Ein- und Ausschalten des Geräts Installieren des Ladegeräts Laden Informationen zum Akku Einstellen der Uhrzeit Einstellen des VIRTUAL GUARD Befestigen des Mikrofaser-Vlieses (option) Verwenden des Robo-Saugers Starten/Stoppen des Robo-Saugers Aufladen Automatisches Saugen Punktuelles Saugen Maximalsaugen Manuelles Saugen Startzeitvorwahl Einstellen von täglichem Reinigen Verwenden von Spezialfunktionen (Turbomodus, Kantenmodus)

36 Reinigen des Robo-Saugers 36 Beachten Sie die Reinigungs- und Wartungshinweise 37 Reinigen des Sensorfensters und der Kamera 37 Schnelles Entleeren des Staubbehälters 38 Reinigen des Staubbehälters und des Filters 39 Reinigen der Hauptbürste 41 Reinigen der Seitenbürsten für die Kantenreinigung 42 Reinigen der Antriebsräder 42 Reinigen des Mikrofaser-Vlieses (option) 43 Checkliste zur Selbsthilfe 45 Fehlerbehebung und Fehlercodes

2012.5.31 2:36:37 PM Sicherheitsinformationen

ELEKTRISCHE SICHERHEIT WARNUNG WARNUNG WARNUNG WARNUNG WARNUNG Vermeiden Sie übermäßiges Verbiegen des Kabels. Stellen Sie keine schweren Gegenstände darauf ab, sodass es brechen könnte. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Entfernen Sie Schmutz und Wasser vom Netzstecker. - Andernfalls besteht die Gefahr von Stromschlägen oder Störungen des Geräts.

Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen, und berühren Sie den Netzstecker nicht mit nassen Händen - Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Schließen Sie nicht mehrere Geräte an eine Steckdose an. (Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.) - Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

6_ Sicherheitsinformationen

DJ68-00558W(0.6).indb 6

2012.5.31 2:36:37 PM Sicherheitsinformationen

VOR INBETRIEBNAHME VORSICHT VORSICHT VORSICHT VORSICHT VORSICHT

01 SICHERHEITSINFORMATIONEN VORSICHT Stellen Sie vor dem Aktivieren des Robo-Saugers sicher, dass der Staubbehälter zusammengebaut ist. - Wenn der Staubbehälter nicht eingesetzt wurde, kann der Robo-Sauger nicht funktionieren.

Verwenden Sie den Robo-Sauger nie in Räumen mit brennbarem Material wie : - Räume mit Kerzen oder Schreibtischlampen auf dem Boden. - Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut). - Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit brennenden Zigaretten usw. befinden Der Robo-Sauger ist nur zum Gebrauch im Haushalt bestimmt. Verwenden Sie ihn niemals in folgenden Räumlichkeiten: - Dachböden, Keller, Lagerhäuser, Industriegebäude, isolierte Zimmer, die weit vom Hauptgebäude entfernt sind, Feuchträumen (z. B. Badezimmer oder Waschküchen) sowie schmale und hochgelegene Flächen (z. B. Tischen oder Regale). Bei Einsatz in solchen Bereichen können schwerste Schäden (Betriebsstörungen und Bruch) auftreten. Öffnen Sie alle Türen, damit alle Zimmer gesaugt werden. - Wenn eine Tür geschlossen ist, kann der Robo-Sauger nicht in dieses Zimmer gelangen. - Vergewissern Sie sich jedoch, dass die Haustür, die Terrassentür, die Badezimmertür sowie Türen zu anderen Räumen geschlossen sind, um einen eventuellen Absturz des Robo-Saugers zu verhindern. Bei Teppichen mit langen Fransen schieben Sie die Fransen unter den Teppich. - Wenn Sie die Fransen nicht unter den Teppich schieben, kann es zu schwersten Schäden am Teppich und der Maschine selbst kommen, wenn sich die Fransen im Antriebsrad oder der Hauptbürste verfangen.

Wenn der Höhensensor verunreinigt ist, kann der Robo-Sauger möglicherweise an Treppen oder Geländern herunterfallen. Dies kann Personenschäden und schwerste Beschädigungen am Gerät verursachen. Um dieses Risiko auszuschließen, installieren Sie vor gefährlichen Bereichen VIRTUAL GUARDS (Einstellung: Zaunmodus). Reinigen Sie das Sensorfenster und die Kamera, damit keine falschen Befehle empfangen werden. Sicherheitsinformationen _7

DJ68-00558W(0.6).indb 7

2012.5.31 2:36:37 PM Sicherheitsinformationen

VOR INBETRIEBNAHME VORSICHT VORSICHT Entfernen Sie kleine Objekte oder harte Gegenstände vor dem Staubsaugen aus dem zu reinigenden Bereich. - Vergewissern Sie sich vor dem Saugen, dass keine Gegenstände herumliegen. - Vergewissern Sie Sich, dass keine zerbrechlichen Gegenstände (z. B. Porzellan, Glasobjekte, Blumenvasen usw.) herumstehen. - Der Robo-Sauger erkennt weder Münzen, noch Ringe oder andere wertvolle Sachen (z. B.: Schmuck). Entfernen Sie vor dem Staubsaugen alle Gegenstände, die auf dem Boden herumliegen. - Der Robo-Sauger erkennt Hindernisse in einer Entfernung von 5 cm. - Badehandtücher, Abtreter vor Badezimmern und Waschbecken, Eingängen, Besenkammern, Netzkabel, Tischtücher oder Gürtel können sich im Antriebsrad oder der Hauptbürste verfangen. Dadurch können Gegenstände vom Tisch fallen.

VORSICHT Informieren Sie alle Familienmitglieder oder andere betroffene Personen über die Reinigungszeiten des Robo-Saugers (sofort oder später mit der Startzeitvorwahl). - Der Robo-Sauger kann Kinder anfahren, sodass sie umfallen.

VORSICHT Stellen Sie sicher, dass Kinder nicht auf den Robo-Sauger treten oder sich daraufsetzen. - Kinder könnten hinfallen und sich verletzen oder es könnten schwerste Schäden am Gerät auftreten.

VORSICHT VORSICHT VORSICHT Wenn ein Kind oder Haustier alleine zu Hause ist, vergessen Sie nicht, den Robo-Sauger mit dem Netzschalter auszuschalten. - Der Robo-Sauger könnte ihre Aufmerksamkeit erregen. - Wenn das rotierende Rad oder die rotierende Bürste Finger, Füße, Kleidung oder Haare einfängt, kann dies zu Verletzungen führen. - Wenn ein Kind oder ein Haustier im Weg des Robo-Saugers steht, kann es als Hindernis identifiziert werden, und der entsprechende Bereich wird möglicherweise nicht gereinigt. - Wenn das Gerät amm Netzschalter ausgeschaltet wird, wird die Stromversorgung getrennt und sämtliche Funktionen werden deaktiviert. Wenn Sie die Ladestation installieren, lassen Sie das Netzkabel nicht ungeschützt auf dem Boden herumliegen. - Wenn der Robo-Sauger automatisch aufgeladen wird und an der Ladestation vorbeifährt, kann es passieren, dass er das Netzkabel mit sich schleift. Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose. - Obwohl der Robo-Sauger eine Selbstladefunktion besitzt, kann seine sein Akku nicht automatisch geladen werden, wenn das Netzkabel der Ladestation nicht mit der Steckdose verbunden ist

8_ Sicherheitsinformationen

DJ68-00558W(0.6).indb 8

VOR INBETRIEBNAHME VORSICHT WARNUNG Gegenstände vor dem Ladegerät verhindern, dass der Robo-Sauger automatisch geladen wird. - Stellen Sie sicher, dass der Robo-Sauger ungehindert die Ladestation erreichen kann.

WARNUNG WARNUNG VORSICHT WARNUNG

Es dürfen sich im Abstand von seitlich 0,5 m und nach vorn 1 m von der Ladestation keine Hindernisse befinden.

01 SICHERHEITSINFORMATIONEN VORSICHT Stellen Sie das Ladegerät an einer Stelle auf, die für den Robo-Sauger gut zugänglich ist. - Wenn das Ladegerät in einer Ecke aufgestellt wird, kann dies zusätzliche Bewegungen verursachen und den automatischen Ladeprozess stören.

Schließen Sie die Ladekontakte nicht mit Metallobjekten wie Stäbchen, Schraubendrehern usw. kurz. - Dies führt zu schwersten Schäden am Ladegerät.

Vergewissern Sie sich, dass es auf der Ladestation keinerlei Flüssigkeiten gibt. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Vergewissern Sie sich, dass der Robo-Sauger sich nicht über Flüssigkeiten (z. B. Wasser, Öl oder Tierurin) bewegt und diese womöglich aufsaugt. - Dies kann zu schwersten Schäden am Gerät führen. - Die Flüssigkeiten können sich über die Räder ausbreiten und so zu Verunreinigungen führen. Verwenden Sie das Gerät niemals auf schwarzen Böden. - In diesen Bereichen ist der korrekte Betrieb des Geräts nicht gewährleistet.

Verwenden Sie das Ladegerät niemals für andere Zwecke. - Dies kann zu schwersten Schäden am Gerät führen und einen Brand verursachen. Sicherheitsinformationen _9

DJ68-00558W(0.6).indb 9

2012.5.31 2:36:38 PM Sicherheitsinformationen

IM EINSATZ VORSICHT Sie können den Robo-Sauger nicht auf hochflorigen Teppichen einsetzen. - Es kann zu Beschädigungen am Robo-Sauger kommen. - Dies kann zu Schäden am Teppich führen.

VORSICHT Verwenden Sie den Robo-Sauger nicht auf Tischen oder an anderen erhöhten Stellen. - Dies kann zu Schäden am Gerät führen, wenn er während des Betriebes herunterfällt.

VORSICHT Der Robo-Sauger kann im Betrieb gegen Möbel (z. B. Stuhlbeine, Tischbeine, dünne und lange Möbel usw.) stoßen. - Für schnellere und bessere Säuberung stellen Sie Stühle auf den Tisch.

VORSICHT VORSICHT WARNUNG Stellen Sie keine Gegenstände auf den Robo-Sauger. - Andernfalls besteht die Möglichkeit von Störungen.

Entfernen Sie große Papierstücke und Plastiktüten beim Saugen sofort aus dem Robo-Sauger. - Wenn Sie das Gerät über einen längeren Zeitraum hinweg mit verstopftem Lufteinlass verwenden, kann es zu schwersten Schäden am Gerät kommen.

Wenn am Robo-Sauger ungewöhnliche Geräusche, Geruch oder Rauch auftreten, schalten Sie das Gerät sofort mit dem Netzschalter aus und rufen Sie das Kundendienstzentrum an.

Möglicherweise kann der Robo-Sauger seinen Betrieb nicht fortsetzen, er an Türschwellen hängen bleibt. - Der Robo-Sauger stellt aus Sicherheitsgründen den Betrieb ein, wenn er sich mehr als 5 Minuten lang nicht bewegen kann. - Um weiter zu saugen, schalten Sie den Robo-Sauger mit dem Netzschalter aus und wieder ein, nachdem Sie ihn an eine Stelle gebracht haben, wo er sich wieder bewegen und saugen kann.

10_ Sicherheitsinformationen

DJ68-00558W(0.6).indb 10

2012.5.31 2:36:38 PM Sicherheitsinformationen IM EINSATZ Der Robo-Sauger kann schwer erreichbare Stellen nicht zu 100% reinigen (z. B. Ecken und Flächen zwischen Sofa und Wand). - Reinigen Sie diese Stellen bitte gelegentlich selbst.

HINWEIS Staubansammlungen, die sich beim Saugen gebildet haben, können nach dem Saugen zurückbleiben, wenn der Robo-Sauger es nicht schafft, sie aufzusaugen. - Fegen Sie den Staub in diesem Fall mit einem anderen Reinigungsgerät zusammen.

VORSICHT VORSICHT Der Robo-Sauger kann sich nicht über Teppiche bewegen, wenn das Mikrofaser-Reinigungsvlies am Sauger befestigt ist. (Option) - Zum Reinigen von Teppichen nehmen Sie das Vlies und die VliesTrägerplatte vom Sauger ab.

01 SICHERHEITSINFORMATIONEN HINWEIS Das Gerät ist nicht für die Verwendung mit feuchtem Mikrofaser-Vlies geeignet. (Option)

REINIGUNG UND WARTUNG VORSICHT Wenn Sie das Gerät reinigen, dürfen Sie kein Wasser direkt auf die Außenflächen sprühen oder es mit Chemikalien wie Reinigungsbenzin, Verdünner oder Alkohol abwischen. - Dies kann zu schwersten Schäden am Gerät führen.

VORSICHT Drücken Sie nicht mit Kraft gegen die Stoßfänger des RoboSaugers. - Wenn der Stoßdämpfersensor beschädigt wird, kann der Robo-Sauger gegen Wände oder Möbel stoßen.

VORSICHT Das Gerät darf ausschließlich von qualifizierten Servicetechnikern auseinander genommen oder zusammengebaut werden. - Andernfalls kann es zu schwersten Schäden am Gerät kommen.

Sicherheitsinformationen _11

DJ68-00558W(0.6).indb 11

REINIGUNG UND WARTUNG WARNUNG Entfernen Sie regelmäßig Fremdstoffe, die sich auf Hindernisund Absturzsensoren angesammelt haben. - Schmutz, der sich auf den Sensoren ansammelt, bewirkt ungenaue Messungen der Sensoren.

WARNUNG WARNUNG WARNUNG WARNUNG WARNUNG Zum Entfernen von Fremdstoffen schalten Sie zuerst das Gerät am Netzschalter aus, dann können Sie Fremdstoffe mit der Reinigungsbürste entfernen. - Andernfalls kann das Gerät möglicherweise unerwartet in Betrieb gehen und Verletzungen oder schwerste Schäden am Gerät verursachen.

Seitenbürsten für Kanten Hauptbürste

Wenn das Netzkabel beschädigt ist, lassen Sie es durch einen qualifizierten Servicetechniker in unserem Kundendienstcenter ersetzen. - Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Vergewissern Sie sich vor dem Reinigen des Ladegeräts zu Ihrer Sicherheit, dass das Netzkabel aus der Steckdose gezogen ist.

Nach der Verwendung waschen Sie das Mikrofaser-Vlies aus und lassen es vollständig trocknen, ehe Sie es wieder verwenden. (Option) - Andernfalls können schlechte Gerüche entstehen.

Wenden Sie sich an das Kundendienstcenter von Samsung Electronics, um den Akku ersetzen zu lassen. - Bei Verwendung anderer als der Originalakkus kommt es zu Gerätestörungen.

12_ Sicherheitsinformationen

DJ68-00558W(0.6).indb 12

2012.5.31 2:36:39 PM Produktmerkmale MEHR BEQUEMLICHKEIT DURCH DIE VIRTUAL GUARD-FUNKTION Sie können den Robo-Sauger mit einem elektronischen Zaun (virtuelle Wand, oder auch Virtual Wall) auf einen bestimmten Bereich beschränken, oder mehrere Bereiche nacheinander reinigen, indem Sie den elektronischen Wächter (virtuelle Tür, oder auch Virtual Door) verwenden. • Was ist die Deckenformerkennung (Visionary mapping™)? Diese Funktion erkennt die Form der Decke mit Hilfe der oben eingebauten Kamera, um den Bereich zu bestimmen, der gereinigt werden soll. Sie bestimmt dabei den besten Weg, um jeden Bodenbereich zu reinigen.

GRÜNDLICHE ECKENREINIGUNG Mit der Randabsaugung werden auch die Ecken gründlich gereinigt. Hierbei werden die Ränder des erfassten Raumgrundrisses abgesaugt.

VERSCHIEDENE REINIGUNGSMODI

Es gibt verschiedene Reinigungsmodi, die all Ihre Anforderungen erfüllen werden. ca. 1.5m 2 1 3 4 5

Tu d Mon e We Thu Fri Sat Sun ~

1. Automatikbetrieb: Reinigt alle Zimmer automatisch. 2. Punktuelles Saugen: Reinigt einen abgegrenzten Bereich intensiv. Diese Betriebsart kann verwendet werden, um z. B. Brot- oder Kekskrümel zu reinigen.

3. Maximalmodus: Der Sauger läuft, bis der Akku fast ganz leer ist. 4. Manuelles Saugen: Sie können den Boden auch manuell reinigen, indem Sie den Robo-Sauger mit einer Fernbedienung lenken. 5. Turbomodus: In diesem Modus läuft die Hauptbürste mit maximaler Drehzahl und sorgt so für eine besonders intensive Reinigung (mit der Fernbedienung einstellbar).

6. Kantenmodus: Wenn ein Hindernissensor beim Saugen ein Hindernis erkennt, reduziert der Robo-Sauger seine Geschwindigkeit, um die Auswirkung der Kollision zu reduzieren, und der Stoßdämpfersensor hilft dabei. 7. Startzeitvorwahl: Zur angegebenen Zeit reinigt der Robo-Sauger den Boden. 8. Modus für tägliche Reinigung: Der Robo-Sauger reinigt den Boden jeden Tag zur angegebenen Zeit.

EINFACHES ENTLEEREN DES STAUBBEHÄLTERS Da der Staubbehälter von oben erreicht werden kann, können Sie ihn mit einem normalen Staubsauger entleeren, ohne dass Staub austritt.

DJ68-00558W(0.6).indb 13

2012.5.31 2:36:39 PM Produktmerkmale AUTOMATIKBETRIEB Wenn der Akku schwach ist, wird der Robo-Sauger automatisch zum Ladegerät geführt, damit er automatisch geladen werden kann.

ROTIERENDE SEITENBÜRSTEN Die rotierenden Seitenbürsten entfernen Staub von Rändern und Kanten

ÜBERQUERUNG VON TÜRSCHWELLEN ca. 1,5 cm Treppentyp

Das innovative Fahrsystem des Robo-Saugers macht es möglich, dass er Türschwellen bis zu einer Höhe von etwa 1,5 cm überquert und die Zimmer dahinter reinigt. Je nach Form der Türschwelle besteht die Möglichkeit, dass der Robo-Sauger eine 1,5 cm hohe Schwelle nicht überqueren kann.

KOLLISIONSSCHUTZ Der Robo-Sauger erkennt Hindernisse in 2 Stufen und umgeht sie. In Stufe 1 erkennen die 8 Hindernissensoren eventuelle Hindernisse und, falls der Robo-Sauger trotzdem mit einem Hindernis kollidieren sollte, absorbieren die 2 Stoßdämpfersensoren in Stufe 2 den Stoß.

STURZSICHERUNG Die 3 Absturzsensoren erkennen abwärts führende Stufen oder die Schwelle der Haustür und verhindern so, dass der Robo-Sauger hinunterfällt.

SICHERHEITSVORRICHTUNG Wenn der Robo-Sauger im Betrieb hochgehoben wird, hält ein Sensor automatisch die Antriebsräder, die Hauptbürste, den Saugmotor und die rotierenden Seitenbürsten an.

DJ68-00558W(0.6).indb 14

2012.5.31 2:36:40 PM Inbetriebnahme des Robo-Saugers

(Batterien vom Typ AAA)

Benutzerhandbuch / 2 Batterien

VIRTUALGUARD (Option)

Fernbedienungshalterung

Trägerplatte für Vlies Inbetriebnahme des Robo-Saugers _15

DJ68-00558W(0.6).indb 15

2012.5.31 2:36:40 PM Inbetriebnahme des Robo-Saugers BEZEICHNUNGEN DER TEILE Sauger Staubauslass Einschalttaste Display Kamera VIRTUAL GUARD-Sensor Hindernissensor

Fernbedienungssensor Hindernissensor Stoßdämpfersensor

Oberseite Freigabetaste für den Staubbehälter Staubbehälter Fernbedienungssensor

Seite Absturzsensor Seitenbürste Antriebsrad Ladekontakt

Hauptbürste Abdeckung der Hauptbürste

Netzschalter Antriebsrad

Unterseite 16_ Inbetriebnahme des Robo-Saugers

DJ68-00558W(0.6).indb 16

2012.5.31 2:36:41 PM Inbetriebnahme des Robo-Saugers BEZEICHNUNGEN DER TEILE Ladestation Netzlampe

Fernbedienungshalterung Ladekontakt

Lüftungsschlitze Schwellenfühler

02 INBETRIEBNAHME DES ROBO-SAUGERS Ladelampe

Modus-/Netztaste Modus-Anzeigelampe SaugerErkennungssensor Abstandserkennungssensor

Einsetzen der Batterien Batterien sind nicht im Lieferumfang enthalten. Sie müssen zusätzlich erworben werden. Setzen Sie die Alkaline-Batterien (Typ D) vor Gebrauch ein.

Heben Sie die Abdeckung des VIRTUAL GUARDS an, während Sie die Verriegelungslasche herunterdrücken.

Setzen Sie die Batterien so in den VIRTUAL GUARD ein, wie in der nachfolgenden Abbildung gezeigt. (Wenn die Batterien mit falscher Polung eingesetzt werden, arbeitet der VIRTUAL GUARD nicht.)

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

✽ Technische Daten: Alkaline-Batterien Typ D (LR20)

Inbetriebnahme des Robo-Saugers _17

DJ68-00558W(0.6).indb 17

2012.5.31 2:36:42 PM Inbetriebnahme des Robo-Saugers BEZEICHNUNGEN DER TEILE [Fernbedienung]

(Eine Rückfahrfunktion gibt es nicht.)

Einsetzen der Batterien für die Fernbedienung Die Fernbedienung wird beim Kauf ohne Batterien geliefert. Setzen Sie die Alkaline-Batterien (Typ AAA) vor Gebrauch ein.

Heben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung an, während Sie die Verriegelungslasche herunterdrücken.

Setzen Sie die Batterien so in die Fernbedienung ein, wie in der nachfolgenden Abbildung gezeigt. (Wenn die Batterien mit der falschen Polung eingesetzt werden, funktioniert die Fernbedienung nicht.)

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

✽ Technische Daten: Alkaline-Batterien Typ AAA

18_ Inbetriebnahme des Robo-Saugers

DJ68-00558W(0.6).indb 18

2012.5.31 2:36:43 PM Inbetriebnahme des Robo-Saugers BEZEICHNUNGEN DER TEILE Anzeige 7 02 INBETRIEBNAHME DES ROBO-SAUGERS

ANZEIGEBEREICH 1. Ziffernanzeige - Zeigt den Timer, den Fortschritt und eventuelle Fehlercodes mit Hilfe von Ziffern, Buchstaben und Symbolen an.

2. Ladeanzeige - Laden: Zeigt den Ladefortschritt in 3 Schritten an. - Im Einsatz: Zeigt den Ladestand des Akkus an. Der Ladestand wird im Betrieb allmählich immer niedriger angezeigt. (Wenn der Akku vollständig entladen ist, blinkt die Stufe und zeigt mit „LO“ an, dass nachgeladen werden muss.)

3. Startzeitvorwahl - Wenn nach Zeitplan gesaugt werden soll, leuchtet das Symbol für die Startzeitvorwahl.

4. Täglich - Wenn täglich gesaugt werden soll, leuchtet das Symbol für tägliches Saugen.

5. Aufladen - Diese Symbol leuchtet auf, wenn der Robo-Sauger zur Ladestation zurückfährt, um seinen Akku aufzuladen.

6. Anzeige des Reinigungsmodus - Bei jedem Drücken der Taste für den Reinigungsmodus wird der entsprechende Reinigungsmodus angezeigt. (a) Automatikbetrieb: Dieses Symbol leuchtet, wenn Automatikbetrieb ausgewählt wird. (b) Punktsaugen: Dieses Symbol leuchtet, wenn Punktsaugen ausgewählt wird. (c) Maximalmodus: Dieses Symbol leuchtet, wenn der Maximalmodus ausgewählt wird. (d) Manuelles Saugen: Dieses Symbol leuchtet, wenn manuelles Saugen ausgewählt wird.

TASTENBEREICH 7. Start/Stopp - Drücken Sie diese Taste, um den Saugbetrieb zu starten oder zu beenden.

8. Reinigungsmodus - Drücken Sie diese Taste, um einen Reinigungsmodus auszuwählen. Nachdem Sie einen Reinigungsmodus gewählt haben, drücken Sie die Taste ( ), um mit dem Saugen zu beginnen.

9. Timer/Täglich - Drücken Sie diese Taste, um das Saugen zeitlich zu planen.

10. Aufladen - Wenn Sie diese Taste drücken, wird das Symbol „Aufladen“ eingeschaltet, und der Robo-Sauger kehrt zur Ladestation zurück, um seinen Akku aufzuladen.

Inbetriebnahme des Robo-Saugers _19

DJ68-00558W(0.6).indb 19

2012.5.31 2:36:43 PM Gebrauch des Robo-Saugers ZUSAMMENSETZEN DES ROBO-SAUGERS REIHENFOLGE BEI INBETRIEBNAHME 1. Gerät ein- und ausschalten Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter unten am Sauger einschalten. 2. Installieren des Ladegeräts Um den Robo-Sauger aufzuladen, müssen Sie zuerst das Ladegerät installieren. 3. Laden des Akkus Der Akku ist beim Kauf entladen und sollte vor der ersten Gebrauch vollständig geladen werden. 4. Stellen der Uhrzeit Sie müssen die Zeit einstellen, wenn Sie nach Plan (Startzeitvorwahl) oder täglich saugen möchten. 5. Einstellen des VIRTUAL GUARD Sie können den Robo-Sauger mit dem Zaun-Modus (virtuelle Wand) auf einen bestimmten Bereich beschränken, oder mehrere Bereiche nacheinander reinigen, indem Sie den Wächter-Modus (virtuelle Tür) verwenden. 6. Befestigen des Mikrofaser-Vlieses Befestigen Sie das Reinigungsvlies mit der Trägerplatte unten am Sauger.

EIN- UND AUSSCHALTEN DES GERÄTS Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten. Wenn Sie den Netzschalter ausschalten, werden alle Einstellungen zurückgesetzt. 1. Drehen Sie das Gerät um und schalten Sie es mit dem Netzschalter ein. - Wenn die Symbole nicht eingeschaltet werden, bedeutet dies, dass der Akku des Geräts leer ist. Um den Robo-Sauger in diesem Fall zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten und es dann an die Ladestation andocken. - Beachten Sie, dass alle Einstellungen zurückgesetzt werden, wenn Sie den Netzschalter ausschalten. ✽ Wenn innerhalb von 5 Minuten nach dem Einschalten am Netzschalter keine Taste gedrückt wird, schaltet sich das Gerät automatisch ab, um ein Entladen des Akkus zu vermeiden. Zum erneuten Einschalten halten Sie die Taste Start/Stop am Gerät oder auf der Fernbedienung länger gedrückt.

VORSICHT Wenn das Gerät am Netzschalter ausgeschaltet ist, wird der Robo-Sauger nicht geladen, selbst wenn er an die Ladestation angedockt ist.

20_ Gebrauch des Robo-Saugers

DJ68-00558W(0.6).indb 20

2012.5.31 2:36:44 PM Gebrauch des Robo-Saugers ZUSAMMENSETZEN DES ROBO-SAUGERS INSTALLIEREN DES LADEGERÄTS Netzlampe

2. Es dürfen sich rechts und links im Abstand von 0,5 m und vorn im Abstand von 1 m keine Hindernisse befinden.

1. Stellen Sie das Ladegerät auf einer ebenen Fläche auf.

3. Stellen Sie das Ladegerät an einer Stelle auf, die für den Robo-Sauger gut zugänglich ist.

4. Verlegen Sie das Netzkabel an der Wand entlang.

5. Wenn der Boden aus Holz besteht, stellen Sie das Ladegerät in Richtung der Holzmaserung auf.

Lassen Sie den Netzstecker des Ladegeräts in der Steckdose. - Wenn das Ladegerät nicht mit Strom versorgt wird, kann der Robo-Sauger das Ladegerät nicht finden und demnach auch nicht automatisch aufgeladen werden. - Wenn der Robo-Sauger vom Ladegerät getrennt wird, wird der Akku automatisch entladen.

Gebrauch des Robo-Saugers _21

DJ68-00558W(0.6).indb 21

2012.5.31 2:36:44 PM Gebrauch des Robo-Saugers ZUSAMMENSETZEN DES ROBO-SAUGERS LADEN Wenn Sie das Gerät erwerben, ist der Akku vollständig entladen, und Sie müssen den RoboSauger manuell aufladen.

Schalten Sie das Gerät mit dem Netzschalter unten am Gerät ein. 1. Nachdem Sie die Ladekontakte am Sauger mit dem den Ladekontakten der Ladestation ausgerichtet haben, justieren Sie das Gerät, bis das „Ladesignal“ ertönt. - Die Ladelampe leuchtet grün.

2. Überprüfen Sie den Ladezustand des Robo-Saugers. - Wenn das Laden beginnt, werden im Display nacheinander die Ladeanzeige und “ ” angezeigt. - Wenn das Laden beendet ist, werden im Display nacheinander die Ladeanzeige und „FULL“ angezeigt. Laden Blinken

Wenn die Ladeanzeige beim Saugen blinkt, beendet der Robo-Sauger das Reinigen und lädt sich automatisch am Ladegerät auf.

Aufladen erforderlich

Wenn die Ladeanzeige im Betrieb blinkt und es wird “LO” angezeigt, kann der Robo-Sauger nicht mehr mit der Fernbedienung oder den Tasten am Sauger gesteuert werden. Tragen Sie den Robo-Sauger in diesem Fall zur Ladestation, um den Akku aufzuladen. (Dies passiert, wenn der Akku vollständig entladen ist.)

• Wenn Sie den Akku nach dem Kauf des Geräts erstmals laden, dauert es etwa 120 Minuten, den Akku vollständig aufzuladen, und diese Ladung reicht dann für etwa 90 Minuten. • Die Ladezeit kann zunehmen, wenn Sie den Akku in überhitztem Zustand aufladen. • Maßnahmen bei Störungen des Ladebetriebs. Wenn der Robo-Sauger nicht automatisch geladen werden kann, überprüfen Sie Folgendes: - Schalten Sie die Stromversorgung mit dem Netzschalter unten am Robo-Sauger aus und wieder ein (zurücksetzen). - Trennen Sie den Netzstecker des Ladegeräts kurzzeitig vom Stromnetz (zurücksetzen). - Kontrollieren Sie, ob am Ladeanschluss Fremdstoffe vorhanden sind und wischen Sie die Ladekontakte am Sauger und dem Ladegerät mit einem trockenen Tuch ab. - Prüfen Sie, ob es in der Nähe des Ladegeräts Objekte gibt, die als starke Reflektoren wirken können. • Wenn Sie den Robo-Sauger vom Ladegerät trennen, entlädt er sich auf natürliche Weise. - Laden Sie den Robo-Sauger mit dem Ladegerät, wenn dies möglich ist.( Wenn der RoboSauger längere Zeit nicht benutzt wird, schalten Sie die Stromversorgung des Robo-Saugers am Netzschalter aus und ziehen Sie das Netzkabel des Ladegeräts aus der Steckdose, um beide Geräte aufzubewahren.)

22_ Gebrauch des Robo-Saugers

DJ68-00558W(0.6).indb 22

2012.5.31 2:36:44 PM Gebrauch des Robo-Saugers ZUSAMMENSETZEN DES ROBO-SAUGERS INFORMATIONEN ZUM AKKU Der Robo-Sauger wird über einen umweltfreundlichen Nickelmetallhydrid-Akku (NiMH) mit Strom versorgt. Der Überladungsschutz garantiert eine lange Lebensdauer. ■ Die Garantiezeit für den Akku beträgt 6 Monate ab dem Kaufdatum. ■ Bevor Sie einen neuen Akku kaufen, fragen Sie das Kundendienstcenter nach dem Echtheitssymbol ( ) und nach der Modellnummer. ■

03 GEBRAUCH DES ROBO-SAUGERS

- Dieser Akku ist nur für Samsung Robo-Sauger bestimmt. Es ist strikt verboten, sie für andere Geräte oder andere Zwecke zu verwenden. - Bauen Sie den Akku nicht auseinander und manipulieren Sie ihn nicht. - Laden Sie ihn nur an gut belüfteten Stellen auf. - Bringen Sie den Akku nicht ins Feuer und erhitzen Sie ihn nicht. - Verbinden Sie die Pole ((+) oder (-)) des Akkus nicht mit Metallgegenständen. - Bewahren Sie ihn in geschlossenen Räumen auf (0ºC~40ºC). - Bevor Sie dieses Gerät wegwerfen, entsorgen Sie den Akku in umweltfreundlicher Weise. - Entsorgen Sie den Akku nicht zusammen mit Ihrem normalen Haushaltsmüll. - Befolgen Sie beim Entsorgen alter Akkus stets alle in Ihrem Land geltenden gesetzlichen Bestimmungen. ✽ Wenn der Akku defekt ist, nehmen Sie ihn nicht auseinander. Wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter. ✽ Eine verlängerte Aufladezeit und eine kürzere Nutzungsdauer der Batterie zeigen das nahende Ende der Akkulebensdauer an. Wenden Sie sich an das offizielle den Kundendienst von Samsung Electronics, um den Akku ersetzen zu lassen. Der in dieses Gerät eingebaute Akku kann vom Benutzer nicht ausgetauscht werden. Informationen zum Austausch erhalten Sie bei Ihrem Dienstleister.

Gebrauch des Robo-Saugers _23

DJ68-00558W(0.6).indb 23

2012.5.31 2:36:45 PM Gebrauch des Robo-Saugers ZUSAMMENSETZEN DES ROBO-SAUGERS EINSTELLEN DER UHRZEIT Sie müssen die Zeit einstellen, wenn Sie nach Plan (Startzeitvorwahl) oder täglich saugen möchten. Sie können die Zeit nur mit Hilfe der Fernbedienung einstellen. ■

Sie können die Zeit nur mit Hilfe der Fernbedienung einstellen.

Konfigurationsreihenfolge

Beispiel: Es ist gerade 07:00 Uhr.

1 Eingeben der aktuellen

3 Einstellen der Stunde. Blinken

4 Eingeben der aktuellen Minute.

5 Abschließen der Einstellungen

- Um den Modus zum Einstellen der Zeit zu beenden, drücken Sie auf die Taste( die Taste „Clock“. - Wenn eine Reinigung geplant ist, können Sie die eingestellte Zeit nicht ändern.

24_ Gebrauch des Robo-Saugers

DJ68-00558W(0.6).indb 24

2012.5.31 2:36:45 PM Gebrauch des Robo-Saugers ZUSAMMENSETZEN DES ROBO-SAUGERS EINSTELLEN DES VIRTUAL GUARD ModusAnzeigelampe

Modus-/Netztaste SaugerErkennungssensor

Abstandserkennungssensor

Bedienung der Tasten 1. Anzeige der Moduslampe - Zaunmodus (virtuelle Wand): Die rote Lampe blinkt. - Wächtermodus (virtuelle Tür): Die grüne Lampe blinkt. Aus: Der VIRTUAL GUARD ist ausgeschaltet 2. Einstellen des Modus - Bei jedem Drücken der Modus-/Netztaste wechselt das Gerät nacheinander zum Zaunmodus (virtuelle Wand) ➝ Wächtermodus (virtuelle Tür) ➝ Strom AUS.

03 GEBRAUCH DES ROBO-SAUGERS Sie können den Robo-Sauger mit dem Zaun-Modus (virtuelle Wand) auf einen bestimmten Bereich beschränken, oder mehrere Bereiche nacheinander reinigen, indem Sie den Wächter-Modus (virtuelle Tür) verwenden.

✽ Der Abstand zur virtuellen Wand beträgt mindestens 2,5 m und kann je nach Umgebungsbedingungen und Bewegung des Roboters variieren.

Einstellen eines Zauns (virtuelle Wand) Der VIRTUAL GUARD schafft eine unsichtbare Barriere, die der Robo-Sauger nicht überqueren kann, z. B. vor Blumentöpfen, Möbeln, der Haustür usw. 1. Wählen Sie mit der Modus-/Netztaste den Zaunmodus (virtuelle Wand). - Die Moduslampe blinkt rot.

Abstandserkennungssensor

2. Installieren Sie den VIRTUAL GUARD vor der Zaun (virtuelle Fläche, zu der Sie dem Robo-Sauger den Zugang Ein Wand) wird gebildet. sperren möchten. - Installieren Sie den VIRTUAL GUARD, damit der Abstandserkennungssensor eine unsichtbare Barriere schafft, die der Robo-Sauger nicht überqueren kann.

Gebrauch des Robo-Saugers _25

DJ68-00558W(0.6).indb 25

2012.5.31 2:36:45 PM Gebrauch des Robo-Saugers Verwenden des Wächtermodus (virtuelle Tür) Der VIRTUAL GUARD erzeugt eine unsichtbare Tür, durch die der Robo-Sauger erst fahren kann, wenn der aktuelle Raum komplett gesaugt wurde. Der VIRTUAL GUARD öffnet die unsichtbare Tür, wenn das Zimmer vollständig gesaugt wurde. 1. Wählen Sie mit der Modus-/Netztaste den Wächtermodus (virtuelle Tür). - Die Moduslampe blinkt grün. 2. Installieren Sie den VIRTUAL GUARD am Eingang zum Zimmer, das sauber gemacht werden soll. - Installieren Sie den VIRTUAL GUARD, damit der Abstandssensor eine unsichtbare Barriere schafft, die der Robo-Sauger nicht überqueren kann.

VIRTUAL GUARD Abstandserkennungssensor

Ein Wächter (Virtuelle Tür) wird eingestellt.

• Wenn Sie den VIRTUAL GUARD nicht verwenden, schalten Sie ihn aus. (Wenn Sie den Robo-Sauger längere Zeit nicht verwenden, nehmen Sie die Batterien heraus, damit sie nicht entladen werden.) • Wenn die Modus-/Netztaste nicht funktioniert, zeigt dies an, dass die Batterien abgenutzt sind. Ersetzen Sie in diesem Fall die Batterien. (Technische Daten: Alkaline-Batterien Typ D (LR20) • Einen zusätzlichen VIRTUAL GUARD können Sie im Kundendienstcenter von Samsung Electronics erwerben.

HINWEIS Informationen zum IrDA-Sensor VORSICHT

✽ Da eine unsichtbare Barriere gebildet wird, damit der RoboSauger nicht gegen den VIRTUAL GUARD fährt, wird empfohlen, den virtuellen Wächter in einem Abstand von 30 cm zu den Außenwänden zu installieren.

[Priorität der Infrarotsignale]

• Informationen zum IrDA-Sensor - Die Übertragung der Infrarotsignale erfolgt möglicherweise im Freien oder an solchen Stellen nicht störungsfrei, wo Halogenlampen eingesetzt werden. • Der Robo-Sauger verwendet 3 Arten von Fernbedienung VIRTUAL GUARD Ladegerät Infrarotgeräten, die möglicherweise vor einem anderen Gerät mit einer höheren Priorität nicht funktionieren. • Beim Steuern des Robo-Saugers mit der Fernbedienung kann es passieren, dass der Robo-Sauger den virtuellen Zaun des VIRTUAL GUARD überquert und gegen ein Hindernis fährt, weil das Fernbedienungssignal eine höhere Priorität als das Signal des virtuellen Wächters hat. • Wenn Sie den Robo-Sauger in einem kleinen Raum oder auf kurze Distanz steuern, kann es aufgrund von Interferenzen der Infrarotsignale zu Störungen kommen. • Installieren Sie den VIRTUAL GUARD nicht in der Nähe des Ladegeräts, da der automatische Ladevorgang unterbrochen werden kann, wenn der virtuelle Wächter sich nahe beim Ladegerät befindet. • Wenn Sie mehrere Robo-Sauger gleichzeitig verwenden, kann es aufgrund von Interferenzen der Infrarotsignale zu Störungen kommen.

26_ Gebrauch des Robo-Saugers

DJ68-00558W(0.6).indb 26

2012.5.31 2:36:46 PM Gebrauch des Robo-Saugers VERWENDEN DES ROBO-SAUGERS BEFESTIGEN DES MIKROFASER-VLIESES (OPTION) Mit dem Mikrofaser-Reinigungsvlies können Sie effektiv Staub entfernen.

1. Befestigen Sie das Mikrofaser-Vlies am Klettband der Trägerplatte für das Vlies. - Richten Sie das Vlies genau auf dem Befestigungsstreifen der Trägerplatte aus - siehe Abbildung.

VliesBefestigungsstreifen

✽ Beim Befestigen darauf achten, dass das Vlies genau am Befestigungsstreifen ausgerichtet ist.

2. Dann richten Sie die Aussparungen der Trägerplatte mit den entsprechenden Elementen unten am Sauger aus und drücken darauf, bis die Platte mit einem Klickgeräusch einrastet. - Wenn die Trägerplatte nicht richtig befestigt wird, kann sie sich bei der Reinigung lösen. Elemente zur Installation der Trägerplatte

03 GEBRAUCH DES ROBO-SAUGERS Befestigen des Vlieses

Aussparungen der Trägerplatte

3. Positionieren Sie die Trägerplatte mit dem Vlies auf dem Boden und drücken sie nach unten.

● Da sich der Robo-Sauger mit Trägerplatte und Vlies nicht über Teppich bewegen kann, müssen Sie diese Teile vom Sauger abnehmen, bevor Sie einen Teppich mit dem Sauger reinigen. ● Reinigen Sie das verschmutzte Vlies nach der Verwendung. ● Lassen Sie das Vlies vollständig trocknen, bevor Sie es wieder verwenden. (Sie können das Vlies nicht nass verwenden.) ● Verwenden Sie das Vlies nicht zum Reinigen, wenn sich Flüssigkeiten wie z. B. Kaffee auf dem Boden befindet, andernfalls kann der Boden breitflächiger durch die Flüssigkeit verschmutzt werden.

Gebrauch des Robo-Saugers _27

DJ68-00558W(0.6).indb 27

2012.5.31 2:36:46 PM Gebrauch des Robo-Saugers VERWENDEN DES ROBO-SAUGERS STARTEN/STOPPEN DES STAUBSAUGERS Sie können alle Funktionen des Robo-Saugers starten oder anhalten. ■

Die Funktionen des Robo-Saugers stehen nur zur Verfügung, nachdem das Gerät mit dem Netzschalter eingeschaltet wurde.

Wenn der Robo-Sauger läuft, drücken Sie die Taste ( ), um den Betrieb zu unterbrechen und eine Funktion zu wählen.

Gerät ein- und ausschalten Einschalten - Fernbedienung: Drücken Sie die Taste [Power]. - Sauger: Drücken Sie die Taste ( ). Ausschalten - Fernbedienung: Drücken Sie die Taste [Power]. - Sauger: Halten Sie die Taste ( ) 3 Sekunden lang gedrückt. Verwenden der Fernbedienung Starten/Stoppen des Staubsaugers Starten - Fernbedienung: Drücken Sie die Taste Auto, Spot, Max oder Manual. - Sauger : Drücken Sie nacheinander die Tasten ( ) und ( ), um Auto, Punkt, Maximal, oder Manuell auszuwählen. ✽ Wenn Sie die Taste ( ) drücken, ohne einen Reinigungsmodus zu wählen, beginnt der RoboSauger im Automatikmodus. Anhalten - Um den Robo-Sauger anzuhalten, drücken Sie die Taste ( ) auf der Fernbedienung oder am Sauger. - Wenn das Saugen beendet ist, wird der Robo-Sauger angehalten.

28_ Gebrauch des Robo-Saugers

DJ68-00558W(0.6).indb 28

2012.5.31 2:36:47 PM Gebrauch des Robo-Saugers VERWENDEN DES ROBO-SAUGERS AUFLADEN

Wenn der Robo-Sauger läuft, drücken Sie die Taste ( um den laufenden Betrieb zu unterbrechen. Drücken Sie dann die Ladetaste.

03 GEBRAUCH DES ROBO-SAUGERS Durch Drücken der Ladetaste können Sie den RoboSauger zum Ladegerät zurückkehren lassen, um den Akku aufzuladen. ),

1. Drücken Sie die Ladetaste. - Das Symbol( ) am Sauger wird eingeschaltet, und der Robo-Sauger kehrt zum Ladegerät zurück. 2. Um den Robo-Sauger anzuhalten, während er zum ). Ladegerät zurückkehrt, drücken Sie die Taste ( 3. Um die Ladefunktion zu testen, drücken Sie die Ladetaste, wenn sich der Robo-Sauger in weniger als 1,5m Entfernung vom Ladegerät befindet. Verwenden der Fernbedienung Fehlerbehebung, wenn der Robo-Sauger nicht zum Ladegerät zurückkehrt. • Überprüfen Sie die Aufstellung des Ladegeräts - Befindet sich das Ladegerät an einer Stelle, von der aus es den Robo-Sauger nicht zum Ladegerät führen kann? - Befindet sich das Ladegerät an einer Stelle, die mehr als 5m vom Robo-Sauger entfernt ist? : Es kann länger dauern, bis der Robo-Sauger zum Ladegerät zurückgekehrt ist. • Laden Sie den Robo-Sauger in den folgenden Fällen manuell. - Das Ladegerät ist in einer Ecke aufgestellt. - Der Akku ist vollständig entladen. - Der Robo-Sauger wird durch ein Hindernis (Möbel usw.) aufgehalten. - Der Robo-Sauger kommt nicht über die Türschwelle hinweg und bis zum Aufstellort des Ladegeräts.

Verwenden der Tasten am Sauger

Gebrauch des Robo-Saugers _29

DJ68-00558W(0.6).indb 29

2012.5.31 2:36:47 PM Gebrauch des Robo-Saugers VERWENDEN DES ROBO-SAUGERS AUTOMATISCHES SAUGEN Der Robo-Sauger bewegt sich selbsttätig und säubert automatisch das Haus, bis der Saugvorgang abgeschlossen ist. ■

Wenn der Saugvorgang gestartet wird, während der Robo-Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Roboterstaubsauger seine ursprüngliche Position für die Rückfahrt speichert.

Wenn die Akkuladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem der Akku wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Reinigungsvorgänge: einer) Tasten am Sauger

Taste der Fernbedienung

Konfigurationsreihenfolge

Informationen zum Fortsetzen des Reinigens HINWEIS

• Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt. • Wenn Sie eine Taste drücken oder den Robo-Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort.

● Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, VORSICHT

während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn. ● Wenn Sie auf der Fernbedienung die Taste Turbo drücken, wird auf dem Display entweder “On turbo” ( ) oder “OFF turbo” ( ) angezeigt. Wenn “On turbo ( )” angezeigt Kantenmodus wird, können Sie den Boden im Turbomodus reinigen. ● Wenn Sie auf der Fernbedienung die Taste Edge drücken, wird auf dem Display entweder “On Edge” ( ) oder “OFF Edge” ( ) angezeigt. Wenn “On Edge ( )” angezeigt wird, können Sie den Boden im Kantenmodus reinigen. ● Wenn Sie sowohl den Turbomodus als auch den Kantenmodus aktivieren, wird auf dem Display abwechselnd ( ) angezeigt. Reinigung abgeschlossen →

30_ Gebrauch des Robo-Saugers

DJ68-00558W(0.6).indb 30

2012.5.31 2:36:47 PM Gebrauch des Robo-Saugers VERWENDEN DES ROBO-SAUGERS PUNKTUELLES SAUGEN Sie können ganz einfach einen bestimmten Bereich reinigen, in dem sich z. B. viele Krümel, Staub usw. befinden.

Taste der Fernbedienung

Bewegen Sie den Robo-Sauger an die Stelle, wo die punktuelle Reinigung durchgeführt werden soll.

Konfigurationsreihenfolge

- Im Punktreinigungsmodus säubert der Robo-Sauger einen Bereich mit einer Länge und Breite von 1,5 m. - Wenn das Saugen beendet ist, zeigt der Robo-Sauger Ende, Stopp und Standby an.

HINWEIS Wenn der Robo-Sauger an die Ladestation angedockt ist, kann eine punktuelle Reinigung nicht durchgeführt werden.

● Wenn Sie auf der Fernbedienung die Taste Turbo VORSICHT

drücken, wird auf dem Display entweder “On turbo” ( ) oder “OFF turbo” ( ) angezeigt. )” angezeigt wird, können Sie Wenn “On turbo ( den Boden im Turbomodus reinigen. ● Wenn Sie auf der Fernbedienung die Taste Edge drücken, wird auf dem Display entweder “On Edge” ( ) oder “OFF Edge” ( ) angezeigt. Wenn “On Edge ( )” angezeigt wird, können Sie den Boden im Kantenmodus reinigen. ● Wenn Sie sowohl den Turbomodus als auch den Kantenmodus aktivieren, wird auf dem Display abwechselnd ( ) angezeigt. →

Reinigung abgeschlossen Gebrauch des Robo-Saugers _31

DJ68-00558W(0.6).indb 31

2012.5.31 2:36:48 PM Gebrauch des Robo-Saugers VERWENDEN DES ROBO-SAUGERS MAXIMALSAUGEN Der Robo-Sauger bewegt sich automatisch und macht sauber, bis der Akku fast leer ist und nur noch eine Ladestufe angezeigt wird (blinkt). ■

Wenn der Saugvorgang gestartet wird, während der RoboSauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Robo-Sauger seine ursprüngliche Position für die Rückfahrt speichert.

Wenn die Akkuladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, wenn der Akku wieder aufgeladen ist. (Anzahl der fortgesetzten Reinigungsvorgänge: einer) Tasten am Sauger

Taste der Fernbedienung

Konfigurationsreihenfolge

HINWEIS Informationen zum Fortsetzen des Reinigens • Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt. • Wenn Sie eine Taste drücken oder den Robo-Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort.

● Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, VORSICHT

während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn. ● Wenn Sie auf der Fernbedienung die Taste Turbo drücken, wird auf dem Display entweder “On turbo” ( ) oder “OFF turbo” ( ) angezeigt. Wenn “On turbo ( )” angezeigt wird, können Sie den Boden im Turbomodus reinigen. ● Wenn Sie auf der Fernbedienung die Taste Edge drücken, wird auf dem Display entweder “On Edge” ( ) oder “OFF Edge” ( ) angezeigt. Wenn “On Edge ( )” angezeigt wird, können Sie den Boden im Kantenmodus reinigen. ● Wenn Sie sowohl den Turbomodus als auch den Kantenmodus aktivieren, wird auf dem Display abwechselnd ( ) angezeigt. →

32_ Gebrauch des Robo-Saugers

DJ68-00558W(0.6).indb 32

2012.5.31 2:36:48 PM Gebrauch des Robo-Saugers VERWENDEN DES ROBO-SAUGERS MANUELLES SAUGEN Sie können den Robo-Sauger mit der Fernbedienung selbst steuern, um eine bestimmte Stelle zu reinigen. Steuern Sie den Robo-Sauger an die Stelle, wo die manuelle Reinigung durchgeführt werden soll.

Sie können die manuelle Reinigung mit Hilfe der Fernbedienung durchführen.

Taste der Fernbedienung

03 GEBRAUCH DES ROBO-SAUGERS

Konfigurationsreihenfolge

• Wenn der Robo-Sauger an die Ladestation angedockt ist, kann eine manuelle Reinigung nicht durchgeführt werden. ● Wenn Sie auf der Fernbedienung die Taste Turbo

drücken, wird auf dem Display entweder “On turbo” ( ) oder “OFF turbo” ( ) angezeigt. Wenn “On turbo ( )” angezeigt wird, können Sie den Boden im Turbomodus reinigen. ● Wenn Sie auf der Fernbedienung die Taste Edge drücken, wird auf dem Display entweder “On Edge” ( ) oder “OFF Edge” ( ) angezeigt. Wenn “On Edge ( )” angezeigt wird, können Sie den Boden im Kantenmodus reinigen. ● Wenn Sie sowohl den Turbomodus als auch den Kantenmodus aktivieren, wird auf dem Display abwechselnd ( ) angezeigt. →

Richtungstasten (vorwärts, links, rechts). Eine Rückfahrfunktion gibt es nicht.

Gebrauch des Robo-Saugers _33

DJ68-00558W(0.6).indb 33

2012.5.31 2:36:49 PM Gebrauch des Robo-Saugers VERWENDEN DES ROBO-SAUGERS STARTZEITVORWAHL Sie können den Robo-Sauger so programmieren, dass er zu einer bestimmten Zeit zu arbeiten beginnt. ■

Das Reinigen mit Startzeitvorwahl kann nur dann ausgeführt werden, wenn der Robo-Sauger an die Ladestation angedockt ist.

Tasten am Sauger Taste der Fernbedienung

Konfigurationsreihenfolge

1 Starten des Modus für Startzeitvorwahl und bestätigen, dass die konfigurierte Zeit stimmt.

Beispiel: Aktuelle Zeit: 07:00 Uhr. Gewünschte Startzeit für das Reinigen: 09:30 Uhr.

2 Einstellungen starten. Blinken

3 Stunde einstellen Weniger

4 Stunde bestätigen Blinken

5 Minuten einstellen. Weniger

6 Einstellungen abschließen.

Einstellungen abbrechen.

Das Symbol geht aus.

Wenn das Gerät eingestellt ist, und Sie drücken auf die Taste ( wird der Modus für Startzeitvorwahl beendet.

) statt auf die Taste

HINWEIS Timer/Daily,

34_ Gebrauch des Robo-Saugers

Nur wenn der Robo-Sauger an die Ladestation angedockt ist, kann die tägliche Reinigung durchgeführt werden.

Tasten am Saugschlitten

Taste der Fernbedienung

Beispiel: Aktuelle Zeit: 07:00 Uhr. 1 Starten des Modus für tägliches Gewünschte Startzeit für das Reinigen und bestätigen, dass Reinigen: 09:30 Uhr. die konfigurierte Zeit stimmt. Konfigurationsreihenfolge

(Prüfen Sie die eingestellte Zeit für die tägliche Reinigung).

2 Einstellungen starten. Blinken

03 GEBRAUCH DES ROBO-SAUGERS Sie können den Robo-Sauger so programmieren, dass er jeden Tag bei einer bestimmten Zeit zu arbeiten beginnt.

3 Stunde einstellen Weniger

4 Stunde bestätigen Blinken

5 Minuten einstellen. Weniger

6 Einstellungen abschließen.

Einstellungen abbrechen.

Das Symbol geht aus.

Wenn das Gerät eingestellt ist, und Sie drücken auf die Taste ( ) statt auf die Taste wird der Modus für das tägliches Reinigen beendet.

HINWEIS Timer/Daily,

Gebrauch des Robo-Saugers _35

DJ68-00558W(0.6).indb 35

2012.5.31 2:36:51 PM Gebrauch und Wartung des Zubehörs VERWENDEN VON SPEZIALFUNKTIONEN Die Spezialfunktionen machen die Verwendung des Robo-Saugers noch einfacher und bequemer. ■

Die Spezialfunktionen werden über die Fernbedienung gesteuert.

Turbomodus Wenn Sie die Taste Turbo auf der Fernbedienung drücken, wird auf dem Display entweder “On turbo” ( ) oder “OFF turbo” ( ) angezeigt. On turbo (Turbomodus): Die Hauptbürste läuft mit maximaler Drehzahl. Off turbo (normaler Modus): Die Hauptbürste läuft mit Standarddrehzahl.

Kantenmodus Wenn Sie die Taste Edge auf der Fernbedienung drücken, wird auf dem Display entweder “On Edge” ( ) oder “OFF Edge” ( ) angezeigt. On Edge (Kantenmodus): Beim Reinigen werden Hindernisse berührt. Off Edge (Ausweichmodus): Der Robo-Sauger umgeht Hindernisse beim Reinigen.

HINWEIS Auch im Ausweichmodus “OFF EdGE” kann der Robo-Sauger an dünne oder dunkle Hindernisse stoßen.

REINIGEN DES ROBO-SAUGERS BEACHTEN SIE DIE REINIGUNGS- UND WARTUNGSHINWEISE Wenn der Netzschalter des Saugers beschädigt ist, wenden Sie sich an den Kundendienst von Samsung, damit keine Unfälle passieren. ■ Benutzen Sie keine Hilfsmittel oder mechanischen Vorrichtungen, die nicht vom Hersteller installiert wurden. ■

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen. Der RoboSauger könnte plötzlich angehen und eine Verletzung verursachen.

36_ Gebrauch und Wartung des Zubehörs

DJ68-00558W(0.6).indb 36

2012.5.31 2:36:52 PM Gebrauch und Wartung des Zubehörs REINIGEN DES SENSORFENSTERS UND DER KAMERA Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den RoboSauger reinigen. ■

Sprühen Sie niemals Wasser, Verdünner, Reinigungsbenzin usw. direkt auf den Sauger des Robo-Saugers. 04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

Wischen Sie das Sensorfenster und die Kamera leicht mit einem weichen Tuch ab.

Fenster der vorderen Sensoren

Position der Kamera und der vorderen Sensoren

Position der Absturzsensoren

Position der hinteren Sensoren

REINIGEN DES ROBO-SAUGERS SCHNELLES ENTLEEREN DES STAUBBEHÄLTERS ■

Sie können den Staubbehälter mit Hilfe eines normalen Staubsaugers einfach leeren, ohne den Staubbehälter entnehmen zu müssen.

1. Öffnen Sie die Abdeckung des Staubauslasses.

2. Wenn Sie die Saugdüse des Staubsauger an den Staubauslass halten, saugt er den Staub direkt aus dem Staubbehälter heraus.

Gebrauch und Wartung des Zubehörs _37

DJ68-00558W(0.6).indb 37

2012.5.31 2:36:52 PM Gebrauch und Wartung des Zubehörs REINIGEN DES STAUBBEHÄLTERS UND DES FILTERS Entleeren Sie vor dem Reinigen den Staubbehälter. ■ Wenn Sie den Staubbehälter herausnehmen, achten Sie sorgfältig darauf, den Staub aus dem Behälter nicht zu verschütten. ■ Leeren Sie den Staubbehälter in folgenden Situationen: 1. Staub hat sich im Staubbehälter angesammelt. 2. Die Saugleistung geht plötzlich zurück. 3. Der Lärm nimmt zu.

1. Drücken Sie die Freigabetaste für den Staubbehälter (PUSH) und ziehen Sie den Staubbehälter heraus.

2. Öffnen Sie den Deckel des Staubbehälters, indem Sie ihn in Richtung des in der Abbildung dargestellten Pfeils ziehen.

3. Lösen Sie den Filter vom Staubbehälter, indem Sie ihn in Richtung des in der Abbildung dargestellten Pfeils ziehen.

4. Wischen Sie den Staub von Filter und Staubbehälter ab. ✽ Sie können beide mit Wasser spülen.

5. Setzen Sie den Filter wieder in den Staubbehälter ein. - Vergewissern Sie sich, dass das Gitter des Filters nach unten zeigt. Es kann nicht in der falschen Richtung eingesetzt werden.

6. Schließen Sie den Deckel des Staubbehälters und setzen Sie ihn in den Sauger ein.

38_ Gebrauch und Wartung des Zubehörs

DJ68-00558W(0.6).indb 38

2012.5.31 2:36:52 PM Gebrauch und Wartung des Zubehörs [ Aufbau des Staubbehälters ] Freigabetaste für den Staubbehälter Filter

04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS Abdeckung des Staubauslasses

Deckel des Staubbehälters

REINIGEN DES ROBO-SAUGERS REINIGEN DER HAUPTBÜRSTE Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen. ● Da der Staub aus dem Staubbehälter herausfallen VORSICHT

kann, entfernen Sie den Staubbehälter, ehe Sie die Hauptbürste reinigen.

1. Drücken Sie die Freigabetaste für den Staubbehälter (PUSH), um den Staubbehälter zu lösen.

2. Nachdem Sie überprüft haben, ob Fremdstoffe vorhanden sind, drücken Sie den Haken, mit dem die Bürstenabdeckung fixiert wird, um die Abdeckung zu lösen.

Gebrauch und Wartung des Zubehörs _39

DJ68-00558W(0.6).indb 39

2012.5.31 2:36:53 PM Gebrauch und Wartung des Zubehörs REINIGEN DES ROBO-SAUGERS 3. Heben Sie die Hauptbürste aus dem Gerät.

4. Entfernen Sie Fremdstoffe (z. B. lange Haare oder Fäden), die sich um die Saugbürste gewickelt haben, mit Hilfe einer Reinigungsbürste oder eines Staubsaugers.

5. Nach dem Reinigen setzen Sie die Hauptbürste zuerst auf der Seite des Netzschalters ein, und befestigen Sie dann die andere Seite der Bürste ebenso.

6. Nachdem Sie die 3 Spitzen oben an der Abdeckung eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

● Um zu verhindern, dass der Robo-Sauger verstopft, achten Sie darauf, keine

VORSICHT Fremdkörper aufzusaugen. ● Wenn sich die Fremdstoffe nur mit Schwierigkeiten entfernen lassen, wenden Sie

sich an ein Kundendienstcenter. ● Da die Saugbürste den Staub vom Boden aufnimmt, können sich lange Fäden

oder Haare um die Bürste wickeln. Kontrollieren und reinigen Sie die Hauptbürste regelmäßig.

40_ Gebrauch und Wartung des Zubehörs

DJ68-00558W(0.6).indb 40

2012.5.31 2:36:53 PM Gebrauch und Wartung des Zubehörs REINIGEN DES ROBO-SAUGERS REINIGEN DER ROTIERENDEN SEITENBÜRSTEN FÜR DIE KANTENREINIGUNG Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen. 04 GEBRAUCH UND WARTUNG DES ZUBEHÖRS

1. Kontrollieren Sie, ob die Seitenbürsten verbogen sind, oder ob Fremdstoffe an den Bürsten haften.

2. Ziehen Sie Gummihandschuhe an und wickeln Sie die Seitenbürsten in ein Tuch ein, das Sie vorher 10 Sekunden lang in heißes Wasser getaucht haben. Reinigen Sie die Bürsten vorsichtig mit dem Tuch.

3. Drehen Sie die Seitenbürsten und wiederholen Sie den Vorgang aus Schritt 2.

4. Wenn sich Haare oder Fäden zwischen dem Sauger und den Seitenbürsten verfangen haben, lösen Sie die Schrauben der Seitenbürsten mit Hilfe eines Kreuzschlitzschraubendrehers und ziehen Sie die Bürsten ab. Wenn Sie die Bürsten wieder einbauen, bringen Sie die L-Markierungen an der Seitenbürste und am Sauger übereinander und bauen Sie die Seitenbürste dann wieder ein. (Die rechte Seitenbürste ist mit dem Buchstaben “R” markiert.)

HINWEIS L Da die rotierenden Seitenbürsten leicht Haare und andere Fremdstoffe anziehen, reinigen Sie die Bürsten regelmäßig und in kurzem Abstand. Zu viele Fremdstoffe an den Seitenbürsten können die Bürsten beschädigen.

Gebrauch und Wartung des Zubehörs _41

DJ68-00558W(0.6).indb 41

2012.5.31 2:36:53 PM Gebrauch und Wartung des Zubehörs REINIGEN DES ROBO-SAUGERS REINIGEN DER ANTRIEBSRÄDER Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen. ■

Wenn der Robo-Sauger plötzlich im Zickzack zu fahren beginnt, kann es sein, dass Fremdstoffe an den Antriebsrädern haften.

1. Zum Reinigen der Antriebsräder legen Sie ein weiches Tuch auf den Boden und drehen Sie den Sauger vorsichtig auf die Oberseite.

2. Kontrollieren Sie das Gerät auf Fremdstoffe und entfernen Sie diese mit Hilfe eines Stäbchens oder einer Pinzette mit stumpfen Zangen.

REINIGEN DES MIKROFASER-VLIESES (OPTION) Ein verschmutztes Reinigungsvlies kann schlecht riechen, deshalb sollte das Vlies stets sauber gehalten werden. 1. Lösen Sie die Trägerplatte des Mikrofaser-Vlieses von der Unterseite des Saugers.

2. Lösen Sie das Vlies von der Trägerplatte.

3. Reinigen Sie das Vlies in sauberem Wasser.

4. Lassen Sie das Mikrofaser-Vlies an einem gut belüfteten Ort vollständig trocknen, bevor Sie es wieder verwenden.

42_ Gebrauch und Wartung des Zubehörs

DJ68-00558W(0.6).indb 42

2012.5.31 2:36:53 PM Fehlersuche

CHECKLISTE ZUR SELBSTHILFE STÖRUNG FRAGEN MASSNAHMEN

• Ist der Staubbehälter eingesetzt? • Setzen Sie den Staubbehälter

ein? • Schalten Sie das Gerät am

• Blinkt in der Ladestandsanzeige

nur eine Stufe und wird im Display 'LO' angezeigt? • Der Robo-Sauger läuft nicht,

wenn die Batterie in der Fernbedienung erschöpft ist. • Blinkt in der Ladestandsanzeige Der Robo-Sauger nur eine Stufe und wird im stellt plötzlich Display 'LO' angezeigt? den Saugbetrieb ein. • Hat sich der Robo-Sauger in einem Kabel auf dem Boden verfangen? • Bleibt der Robo-Sauger an einer Bodenkante (Höhenunterschied) hängen? - Das Antriebsrad hat keinen Bodenkontakt. • Hat sich ein dünnes Tuch um das Antriebsrad gewickelt? • Steckt der Robo-Sauger an einer Türschwelle fest?

Die Saugleistung ist gering.

• Drücken Sie die Taste (

). (Zum Ausschalten halten Sie die Taste ( ) min. 3 Sekunden lang gedrückt.)

05 FEHLERSUCHE Der Robo-Sauger läuft überhaupt • Ist der Netzschalter nicht. eingeschaltet? • Wird ein Reinigungsmodus ( im Display angezeigt?

• Heben Sie den Robo-Sauger

hoch und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen. • Ersetzen Sie die Batterien in der Fernbedienung. (Typ AAA) • Heben Sie den Robo-Sauger

hoch, und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen. • Schalten Sie das Gerät am Netzschalter aus und entfernen Sie die Kabel. • Schalten Sie das Gerät am Netzschalter aus und bringen Sie den Robo-Sauger an eine andere Stelle, um sauber zu machen. • Schalten Sie das Gerät am

Netzschalter aus und entfernen Sie das Tuch. • Schalten Sie das Gerät am Netzschalter aus und bringen Sie den Robo-Sauger an eine andere Stelle, um sauber zu machen. • Prüfen Sie, ob der Staubbehälter • Halten Sie den Robo-Sauger an voll ist. und leeren Sie den Staubbehälter. • Prüfen Sie, ob der Einlass durch • Schalten Sie das Gerät aus und Fremdstoffe blockiert wird. entfernen Sie die Fremdstoffe.

• Kontrollieren Sie, ob der Filter

• Säubern Sie gründlich den Filter.

verstopft ist. Fehlersuche _43

DJ68-00558W(0.6).indb 43

2012.5.31 2:36:54 PM Fehlersuche

CHECKLISTE ZUR SELBSTHILFE SYMPTOM FRAGEN MASSNAHMEN Der Robo-Sauger • Prüfen Sie, ob das Netzkabel des Ladegeräts richtig mit der kann das Steckdose verbunden ist. Ladegerät nicht finden. • Entfernen Sie Hindernisse innerhalb eines Bereichs von etwa 1 m vor dem Ladegerät und etwa 0,5 m nach links und rechts. • Wenn Fremdstoffe am Ladekontakt haften, wischen Sie diese ab mit einem trockenen Tuch ab. • Wurde der VIRTUAL GUARD in • Bewegen Sie den VIRTUAL der Nähe des Ladegeräts GUARD an eine andere Stelle, installiert? damit der Robo-Sauger automatisch aufladen kann. • • Der Robo-Sauger Sind die Batterien des VIRTUAL Ersetzen Sie die Batterien. kann den GUARD verbraucht? (2 Alkaline-Batterien Typ D (LR20)) VIRTUAL GUARD passieren. • Ist der VIRTUAL GUARD auf den

Wächtermodus (virtuelle Tür) eingestellt? • Ist die Moduslampe

Die Nutzungszeit der Batterien des VIRTUAL GUARD ist zu kurz. Im Display erscheint ein Countdown ab der Zahl 30.

• Verwenden Sie Mangan-

• Wurde der Robo-Sauger vom

Ladegerät entfernt oder während des Ladens gedrückt?

• Stellen Sie den VIRTUAL GUARD

auf den Zaunmodus (virtuelle Wand) ein.

• Überprüfen Sie, ob der VIRTUAL GUARD ausgeschaltet ist und stellen Sie den VIRTUAL GUARD dann in den gewünschten Modus. • Ersetzen Sie die Batterien durch neue. (2 Alkaline-Batterien Typ D (LR20)) • Wenn der Robo-Sauger beim

Laden getrennt oder heruntergedrückt wird, kehrt er nach 30 Sekunden automatisch zum Ladegerät zurück.

DJ68-00558W(0.6).indb 44

FEHLERBEHEBUNG UND FEHLERCODES URSACHE • Der Robo-Sauger hat sich

beim Fahren verfangen, verklemmt oder hängt fest. Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind in der Hauptbürste gefangen. Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im linken Antriebsrad gefangen. Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im rechten Antriebsrad gefangen. Überprüfen Sie den Stoßdämpfersensor. Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster eines Hindernissensors. Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster eines Absturzsensors.

05 FEHLERSUCHE FEHLERCODE LÖSUNG • Schalten Sie das Gerät am Netzschalter unten

• Der Staubbehälter ist nicht

eingesetzt • Fremdkörper haben sich in den rotierenden Seitenbürsten verfangen.

am Sauger aus und bringen Sie den RoboSauger an eine andere Stelle. Schalten Sie das Gerät am Netzschalter unten am Sauger aus und entfernen Sie die Fremdstoffe von der Hauptbürste. Schalten Sie das Gerät am Netzschalter unten am Sauger aus und entfernen Sie die Fremdstoffe vom linken Antriebsrad. Schalten Sie das Gerät am Netzschalter unten am Sauger aus und entfernen Sie die Fremdstoffe vom rechten Antriebsrad. Ziehen Sie den festgeklemmten Stoßdämpfersensor leicht heraus. Schalten Sie das Gerät am Netzschalter unten am Sauger aus und wischen Sie die Fremdstoffe mit einem weichen Tuch von den vorderen und hinteren Sensorfenstern ab. Schalten Sie das Gerät am Netzschalter unten am Sauger aus und wischen Sie die Fremdstoffe mit einem weichen Tuch von den Fenstern der Absturzsensoren ab. Setzen Sie den Staubbehälter so ein, dass er hörbar einrastet. Schalten Sie das Gerät am Netzschalter unten am Sauger aus und entfernen Sie die Fremdkörper.

✽ Wenn Sie die Start/Stopp-Taste drücken oder den Netzschalter betätigen, wird der Fehlercode gelöscht.

DJ68-00558W(0.6).indb 45

2012.5.31 2:36:54 PM Technische Daten 93 mm (Höhe)

46_ Technische Daten

DJ68-00558W(0.6).indb 46

2012.5.31 2:36:55 PM Technische Daten

KLASSIFIKATION Technische Daten – Elektrisch

Technische Daten – Reinigung

Leistungsaufnahme der Ladestation Leistungsaufnahme des Saugers

06 TECHNISCHE DATEN Technische Daten – Mechanisch

14,4 V / 2.000 mA Kapazität des Staubbehälters

Automatisch / Manuell Laden

Automatisch, Punktuell, Maximal, Manuell, Startzeitvorwahl, täglich Reinigen

Reinigungsdauer (auf hartem Untergrund)

Steuerung am Saugers

Dieses Gerät erfüllt die nachfolgenden

Richtlinien: EMV-Richtlinie 2004/108/EG Niederspannungsrichtlinie 2006/95/EG Technische Daten _47

DJ68-00558W(0.6).indb 47

2012.5.31 2:36:55 PM Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst. 01805 - SAMSUNG(726-7864 € 0,14/Min) www.samsung.com
