zoopa Q Evo550 - Ferngesteuertes spielzeug ACME - Kostenlose Bedienungsanleitung

Produkttyp	Ferngesteuertes Spielzeug
Marke	Acme
Modell	zoopa Q Evo550
Abmessungen (L x B x H)	Ca. 30 x 20 x 15 cm
Gewicht	Ca. 500 g
Stromversorgung Fahrzeug	4 AA-Batterien (nicht enthalten)
Stromversorgung Fernbedienung	2 AA-Batterien (nicht enthalten)
Frequenz der Fernbedienung	2,4 GHz
Maximale Reichweite	Ca. 30 Meter
Höchstgeschwindigkeit	Bis zu 10 km/h
Hauptfunktionen	Vorwärts/rückwärts, links/rechts drehen, Stopp, LED-Scheinwerfer
Chassismaterial	Widerstandsfähiges ABS-Kunststoff
Empfohlenes Alter	Ab 6 Jahren
Sicherheit	Kleinteile, Erstickungsgefahr. Nicht geeignet für Kinder unter 3 Jahren.
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Nicht in Wasser eintauchen.
Ersatzteile	Batterien, Fernbedienung, Ersatzräder auf Anfrage erhältlich.
Reparierbarkeit	Öffnung zum Batteriewechsel möglich. Einfache Reparaturen durch den Benutzer.
Lieferumfang	1 Fahrzeug, 1 Fernbedienung, 1 Bedienungsanleitung
Garantie	2 Jahre
Zertifikate	CE, RoHS

Häufig gestellte Fragen - zoopa Q Evo550 ACME

Wie verbinde ich die Fernbedienung mit dem Fahrzeug?

Legen Sie die Batterien in das Fahrzeug und die Fernbedienung ein. Schalten Sie zuerst das Fahrzeug, dann die Fernbedienung ein. Die automatische Kopplung erfolgt innerhalb weniger Sekunden. Bei Bedarf finden Sie die detaillierte Vorgehensweise in der Bedienungsanleitung.

Welcher Batterietyp soll verwendet werden?

Das Fahrzeug benötigt 4 AA-Batterien und die Fernbedienung 2 AA-Batterien. Verwenden Sie Alkalibatterien für eine optimale Lebensdauer. Mischen Sie keine neuen und gebrauchten Batterien.

Wie groß ist die Reichweite der Fernbedienung?

Die maximale Reichweite beträgt ca. 30 Meter im freien Gelände. Hindernisse (Wände, Bäume) können die Reichweite verringern.

Das Fahrzeug reagiert nicht mehr, was tun?

Überprüfen Sie die Batterien des Fahrzeugs und der Fernbedienung. Stellen Sie sicher, dass der Schalter auf ON steht. Wenn das Problem weiterhin besteht, koppeln Sie die beiden Geräte neu, indem Sie sie aus- und wieder einschalten.

Wie reinige ich das Spielzeug?

Verwenden Sie ein trockenes, weiches Tuch, um Staub oder Schmutz abzuwischen. Verwenden Sie kein Wasser, keine Lösungsmittel oder Scheuermittel, die die Elektronik beschädigen könnten.

Ist das Fahrzeug mit anderen Fernbedienungen kompatibel?

Nein, jedes Fahrzeug ist mit seiner Originalfernbedienung gekoppelt. Die Verwendung einer anderen Fernbedienung kann fehlschlagen oder Störungen verursachen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Nicht geeignet für Kinder unter 3 Jahren aufgrund von Kleinteilen. Verwenden Sie das Spielzeug fern von Straßen, Gewässern und Treppen. Nicht Wasser oder übermäßiger Hitze aussetzen.

Wo kann ich Ersatzteile kaufen?

Ersatzteile (Batterien, Fernbedienung, Räder) sind auf der offiziellen Website von Acme oder bei autorisierten Händlern erhältlich. Kontaktieren Sie den Kundendienst für weitere Informationen.

Wie stelle ich die Lenkung ein, wenn das Fahrzeug abweicht?

Einige Modelle verfügen über ein Trimmrad an der Fernbedienung. Drehen Sie es schrittweise, bis das Fahrzeug geradeaus fährt. Die genaue Position finden Sie in der Anleitung.

Kann das Fahrzeug auf allen Untergründen verwendet werden?

Es ist für ebene, glatte Oberflächen (Innenbereich, Garten) konzipiert. Vermeiden Sie Sand, hohes Gras oder unebenes Gelände, das die Räder blockieren oder den Motor beschädigen könnte.

BEDIENUNGSANLEITUNG zoopa Q Evo550 ACME

"FlyCamOne", "CamOne", "zoopa" sind registrierte Marken von ACME the game company GmbH, Deutschland © copyright 2015 von ACME the game company GmbH

Dieses Benutzerhandbuch ist durch internationale Urheberrechtsgesetze geschützt. Kein Teil dieses Benutzerhandbuchs darf ohne die vorherige schriftliche Genehmigung von ACME the game company GmbH in irgendeiner Form oder durch irgendwelche Mittel, elektronisch oder mechanisch, einschließlich von Fotokopieren, Aufzeichnen oder Speichern in einem Informationsspeicher- und -abrufsystem, reproduziert, verteilt, übersetzt oder übertragen werden.

Sicherheitshinweise

WARNUNG:

BEACHTEN SIE FOLGENDE HINWEISE,

UM STROMSCHLÄGE ODER SCHÄDEN

AM PRODUKT AUSZUSCHLIESSEN:

- SETZEN SIE DAS GERÄT NICHT REGEN, FEUCHTIGKEIT, TROPF- ODER SPRITZWASSER AUS

- HALTEN SIE DAS GERÄT UND ALLE BESTANDTEILE VON WASSER FERN

- VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE

- DEMONTIEREN SIE NICHT DAS GERÄT

- IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN MÜSSEN

- GERÄT UND ZUBEHÖR NICHT STARKER WÄRME AUSSETZEN. KANN DEFORMIEREN (im PKW)

- LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

Sicherheitshinweis für den LiPo-Akku und Ladevorgang

Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Feuer- und Explosionsgefahr.

Laden Sie LiPo Akkus nur unter Aufsicht.

Unterbrechen Sie den Ladevorgang sollte sich der LiPo-Akku aufblähen oder verformen!

Lagern Sie LiPo-Akkus bei 15°C - 25°C.

Vermeiden Sie die Erhitzung des verwendeten Akkus bei Entladung über 50°C

Nicht kurzschliessen, nicht ins Feuer werfen!

Verwenden Sie stets nur Original-Akkus.

- Verwenden Sie nur den originalen LiPo-Akku

- Wenn sich der Akku verformt, verfärbt oder weich wird, darf dieser nicht mehr verwendet werden

- Lagern Sie den Akku bei Temperaturen zwischen 15°C und 25°C an trockenen und dunkeln Orten. Der Ladezustand muss min. 50% betragen

- Unzugänglich für Kinder und Tiere lagern

- Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen

- Nur das Original Ladegerät verwenden und verwenden Sie eine feuerfeste Unterlage

- Jegliche mechanische Belastung vermeiden und nicht öffnen

• NIE KURZSCHLIESSEN

- Sollten Gase od. Flüssigkeiten aus dem Akku austreten, dürfen Sie nicht mit dem Akku in Kontakt kommen

- Jeder unsachgemäße Gebrauch kann zu gesundheitlichen Problemen führen

- Entsorgen Sie verbrauchte Akkus sach- und fachgerecht

Der Akku darf nicht tiefentladen werden!

CE Deklaration

Hiermit erklären wir, dass dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2004/108/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

In dem Lieferumfang ist ein LiPo-Akku enthalten.

Bringen Sie verbrauchte Akkus zu einer dafür vorgesehenen Sammelstelle.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten

Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss.

Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle (bzw. Recyclinghof).

Herzlichen Glückwunsch zu dem Erwerb des zoopa Q Evo 550 Quadrokopters

Dieser Quadrokopter, der auf der herausragenden Technologie und den hohen Standards von ACME the game company GmbH beruht, bietet Ihnen Flugerlebnisse auf höchstem Niveau und in bester Qualität.

Dieses Benutzerhandbuch wurde speziell entwickelt, um Sie Schritt für Schritt durch die Funktionen und Optionen des Quadrokopters zu führen. Lesen Sie bitte ausführlich die beschriebenen Punkte durch, bevor Sie das Produkt in Betrieb nehmen.

Lesen Sie den folgenden Abschnitt zuerst!

• Lesen Sie alle Sicherheitshinweise und dieses Benutzerhandbuch vor der Verwendung des Gerätes aufmerksam durch, um seine sichere und sachgemäße Verwendung zu gewährleisten
  • Die Beschreibungen in diesem Handbuch beziehen sich auf die Standardeinstellungen Ihres zoopa Q Evo 550
• Bilder und Bildschirmdarstellungen in diesem Benutzerhandbuch können vom Erscheinungsbild des tatsächlichen Produktes abweichen
• Änderungen des Inhalts dieses Benutzerhandbuchs sind ohne vorherige Ankündigung vorbehalten. Unter (http://www.ACME-online.de) finden Sie die aktuelle Version des Benutzerhandbuchs.
  • Die Gesetzeslage zur Verwendung von Flugobjekten ist abhängig von Land und Region. Bitte erkundigen Sie sich bei einer entsprechenden Behörde.
• Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Die CamOne infinity Kamera und der Gimbal ist nicht Teil des Lieferumfangs

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen

zoopa Q Evo 550 Modell 1xFernsteuerung 2,4GHz		Landegestell 1xL / 1xR
LiPo Ladegerät inkl. Netzkabel	4x Propeller(2x links CCW / 2x rechts CW)(Bereits beim Modell abgebildet)	4x Propellerschutz
Micro USB-Kabel	Kleinteile Beutel(Schrauben und Werkzeug)	1x LiPo-Akku 11,1V / 3S

Benötigtes Zubehör

4x AA-Batterien Mignon 1,5V

Wichtige Hinweise!

Auf der Internetseite von ACME (http://www.ACME-online.de) finden Sie weitere Hinweise, Informationen und Anpassungen zu dieser Anleitung.

Halten Sie sich unbedingt bei der Montage, beim Laden und bei der Verwendung des Modells und deren Komponenten an diese Anleitung!

Inhaltsverzeichnis

Sicherheitshinweise.... 2
Informationen zum enthaltenen LiPo-Akku.... 2
Einleitung.... 3
Lieferumfang / Benötigte Komponenten.... 4
Wichtige Hinweise....4
Inhaltsverzeichnis 5
Haftungsausschluss und Warnhinweise.... 5
Vorsichtsmaßnahmen vor jedem Flug.... 6
Sicherheitshinweis für den LiPo-Akku und Ladevorgang.... 6
Modelleigenschaften und Beschreibung.... 7
Erklärung der Fernsteuerung.... 8
Vorbereitung.... 8
Erklärung des Ladegerätes und des Ladevorgang.... 9
Akku Pflege.... 10
Montage der Propellerschützer.... 11
10 Punkte bis zum ersten Testflug.... 12
Bedienung der Fernsteuerung und des Modells.... 13
Erstflug – wir starten.... 14

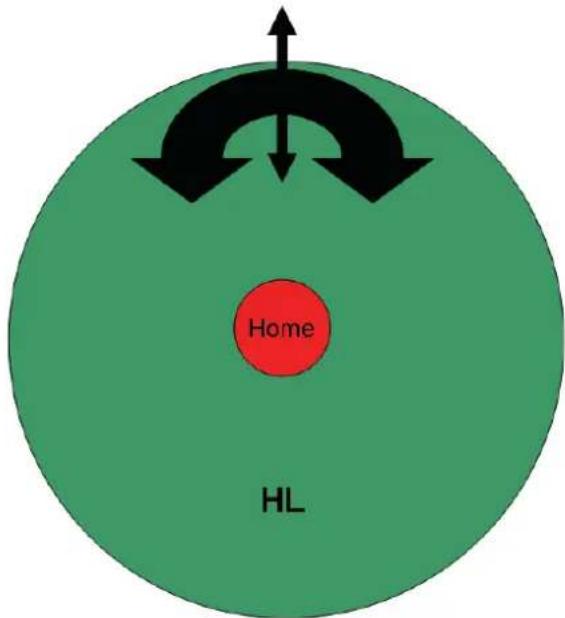

Flugmodi „Home lock“ 15
Fail Safe = Automatisierte Sicherheitslandung.... 16
Fence Mode / Virtueller Zaun.... 16
Klappe und Aktion – zoopa Q Evo 550 Movie 17
Technische Daten.... 18
Ersatz-/Zubehörteile....19
Gewährleistung & Garantie.... 21

Haftungsausschluss und Warnhinweise

Lesen Sie diese Hinweise vor der Inbetriebnahme und Verwendung des Modells und seiner Komponenten!

Mit der Inbetriebnahme des Modells erklären Sie sich mit den Bedingungen zum Haftungsausschluss und den Hinweisen einverstanden.

Die Verwendung ist für Personen unter 14 Jahren nicht geeignet!

Bauen Sie das Modell gemäß der Anleitung auf. Jegliche Veränderungen an diesem oder Verwendungen von

Fremdprodukten/Ersatzteilen kann zu Schäden führen.

Dieses schließt die Übernahme von Gewährleistungsansprüchen aus!

Das Modell befindet sich bereits im Lieferzustand in einem fast flugfertigen Zustand. Beachten Sie bitte, dass bei einem Funktionstest, einer Kalibrierung und einem Firmware-Upgrade die Propeller aus Sicherheitsgründen nicht montiert sein dürfen. Nehmen Sie sich für die erste Inbetriebnahme ausreichend Zeit und Freiraum.

Es wird keine Verantwortung für Schäden oder Verletzungen vom Hersteller, Importeur oder Händler übernommen, die bei der Nutzung des Produktes entstehen.

Dieses gilt für:

• Personen, die nicht in der Verfassung sind, das Modell vollständig und sicher zu betreiben. Dieses gilt besonders unter Einfluss von Alkohol, Medikamenten, Drogen oder jeglichen Stoffen, als auch bei möglichen körperlichen- oder geistigen Einschränkungen
  Beachten Sie, dass auch Krankheiten auf Ihre Verfassung und Wahrnehmung negativ beeinflussen haben

- Schäden und Verletzungen die bewusst verursacht wurden

- Schäden, die auf die Verwendung von fremden Zubehör- bzw. Ersatzteilen basieren

- Fehlbedienung und fehlerhafter Aufbau/Einstellung

- Folgeschäden, die aus nicht gewechselten Verschleißteilen hervor gehen

• Schäden aus Folgen von Überspannung

- Fliegen oder Aufbau unter unsachgemäßen Bedingungen, wie z.B. Feuchtigkeit, Dunkelheit, Schmutz, schlechten Wetterbedingungen usw.

- Einfluss von magnetischen oder Funkstörfeldern (besonders 2,4GHz WLAN Signalen)

• Verletzung von Privatsphäre Dritter Personen im Bezug von Verwendung von Video- und Tonaufnahmen

- Unsachgemäße Handhabung der Ladeeinheiten

• Verluste beim Flug des Modells

• Das es je Land unterschiedliche Gesetzgebungen zur Inbetriebnahme / Flug herrschen können

Vorsichtsmaßnahmen vor jedem Flug

• Prüfen Sie ob der ordnungsgemäße Zustand und die Funktion aller Bauteile gewährleistet ist
• Das sich der LiPo-Akku in einem ordnungsgemäßen Zustand befindet
• Batterien in der Fernsteuerung sowie der Akku im Modell die volle Spannung aufweisen
• Keine Störquellen das Signal der Fernsteuerung, sowie des GPS-Moduls beeinträchtigen
  • Die Reihenfolge der Inbetriebnahme eingehalten wird: Erst Fernsteuerung und dann das Modell einschalten
  • Die Reihenfolge beim Abschalten eingehalten wird: erst Modell und dann die Fernsteuerung ausschalten
• Das sich am Start- und Landepunkt mindestens im 5 Meter Radius keine störenden Objekte befinden
  • Das sich keine Personen, Tiere, Hindernisse oder Hochspannungsleitungen im Flugfeld befinden
• Das nur original Ersatz- und Zubehörteile verwendet werden
• Das Modell von Magneten (Werkzeug, Autolautsprechern usw.) fern gehalten wird um den Kompass nicht zu beschädigen

Wenn Fehler oder Irritationen auftreten, wenden Sie sich direkt an Ihren Händler oder an den Hersteller ACME the game Company GmbH.

Sicherheitshinweis für den LiPo-Akku und dem Ladevorgang

• Verwenden Sie nur die originalen LiPo-Akku (3S / 11,1V)
• Wenn sich der Akku verformt, verfärbt oder weich wird, darf dieser nicht mehr verwendet werden
• Lagern Sie den Akku bei Temperaturen zwischen 15°C und 25°C an trockenen und dunkeln Orten. Der Ladezustand muss min. 75% betragen
• Unzugänglich für Kinder und Tiere lagern
• Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen können
• Nur das Original Ladegerät verwenden
• Jegliche mechanische Belastung vermeiden und nicht öffnen
  • NIE KURZSCHLIESSEN
• Sollten Gase oder Flüssigkeiten aus dem Akku austreten, dürfen Sie nicht mit dem Akku in Kontakt kommen
• Jeder unsachgemäße Gebrauch kann zu gesundheitlichen Problemen führen
• Entsorgen Sie verbrauchte Akkus sach- und fachgerecht bei Ihrem örtlichen Entsorger
• Der Akku darf nicht tiefentladen werden (unter 10,8V)

Modelleigenschaften und Beschreibung

Der zoopa Q Evo 550 wird in einem fast flugfertigen Zustand ausgeliefert, das Modell wurde bereits konfiguriert und getestet. Vor dem Erstflug sind nur noch wenige Handgriffe notwendig.

Eingebaute Module:

• Flugstabilisierung Kontrolleinheit
• GPS- und Kompassmodul
• RC-Empfänger
• ESC-Einheit (4 Stück)
• Motor (4 Stück)
• LED Beleuchtung
• USB-Anschlussbuchse (für Firmware Updates)

Funktionen:

• Fence (Virtueller Zaun)
• Fixed Hight (freies Fliegen)
• Fixed Point (GPS unterstütztes fliegen)
• Evo Mode (Fliegen ohne Sinkflug)
• Home Lock (Fliegen relativ zum Startpunkt)
• Fail-Safe-Modus
• Autolandung / Auto Home / Return Home
• Unterspannungs LED-Alarm (optisch)

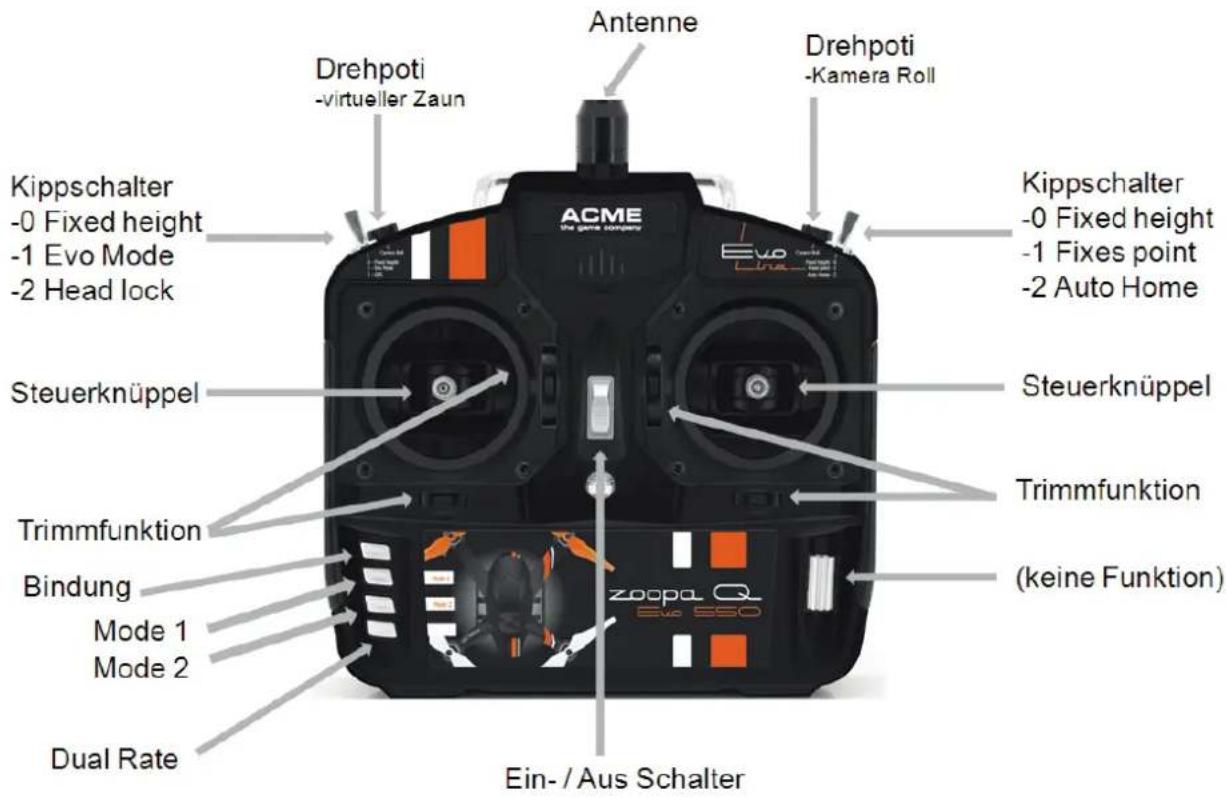

Erklärung der Fernsteuerung

Die Fernsteuerung hat zahlreiche Funktion um den zoopa Q Evo 550 zu bedienen und einzustellen.

Linkes Drehpoti „Fence“(Virtueller Zaun)	Optimierter Anfänger Modus. Einschränkung des Luftraums
Linker Kippschalter	0 – Fixed height1 – Evo Mode2 – Home lock
Linker Steuerknüppel	Motordrehzahl und dreht das Modell um die Hochachse
Trimmfunktionen	Manuelles Trimmen – beim Evo 550 nicht notwendig da dieser über eine Autotrimmfunktion verfügt
Bindung	Aufbau der Bindung zwischen Flugmodell und Fernsteuerung(ist bereits werkseitig gebunden)
Steuermode 1	Mode 1 Gasstick rechts
Steuermode 2	Mode 2 Gasstick links (gängige Version)
Dual Rate	Umschalten zwischen Anfänger- (1 Piep) und Profimodus (2 Piep)
Ein-/Aus Schalter	Schaltet die Fernsteuerung ein oder aus
Rechtes Drehpoti „Camera Roll“	Optionale Gimbal Steuerung
Rechter Kippschalter	0 – Fixed height1 – Fixed point2 – Auto home
Rechter Steuerknüppel	Dreh und Schwenkbewegungen des Modells

Der zoopa Q Evo GPS RTF Quadrocopter verfügt über eine automatisierte (eigenständige) Trimmfunktion. Das manuelle Trimmen ist in der Regel nicht notwendig und kann zum ungewollten Driften im GPS-Mode führen.

Wenden Sie sich bei Fragen bitte direkt an den Hersteller ACME the game company GmbH (Tel: [phone])

Vorbereitung

Um den zoopa Q Evo 550 startbereit zu machen, sind nur noch wenige Schritte notwendig. Bereiten Sie sich eine genügend große Unterlage vor und legen Sie sich den kompletten Lieferumfang bereit. Zusätzlich werden noch 4 AA-Batterien 1,5V oder Akkus 1,2V benötigt.

--- noch nicht den Akku an das Flugmodell anschließen ---

1. Landegestell Montage

Drehen Sie den zoopa Q Evo 550 auf den Kopf und achten Sie dabei darauf, dass die Wellen der Motoren oder GPS-Turm nicht beschädigt werden oder sich verbiegen. Stecken Sie die beiden Landegestelle so an das Modell, das der lange Ausleger nach vorne zeigt.

Zur Montage des Landegestells verwenden Sie die vier 12x2,5 mm Schrauben. Führen Sie diese durch die Schraublöcher und ziehen Sie die Schrauben mit dem mitgelieferten Werkzeug handfest an. Das mittlere Loch bleibt frei.

2. Propeller Montage

Legen Sie sich die 4 Propeller bereit. Diese unterscheiden sich in ihrer Laufrichtung: 2mal Links (CCW)- und 2mal (CW) rechtsdrehend

Auf den Propellern sind dazu Symbole vorhanden. Zusätzlich unterscheiden sich noch jeweils zwei Propellermuttern farblich.

Mutter silber >fest rechtsdrehend Mutter schwarz >fest linksdrehend

!!! Die Propeller müssen richtig und fest montiert werden !!! Gehen Sie Schritt für Schritt vor.

Anordnung der Propeller aus Pilotensicht

Motor 1: vorne rechts - Propeller orange - Kappe silber
Motor 2: vorne links - Propeller orange - Kappe schwarz
Motor 3: hinten links - Propeller weiss - Kappe silber
Motor 4: hinten rechts - Propeller weiss - Kappe schwarz

3. Batterien in die Fernsteuerung einlegen

Für die Fernsteuerung werden 4 AA-Batterien 1,5V oder Akkus 1,2V benötigt. Benutzen Sie hochwertige und neue Batterien/Akkus.

Achten Sie auf die richtige Polung beim Einlegen, schieben Sie die Akkufachabdeckung (Rückseite der Fernsteuerung) herunter und legen Sie die Batterien/Akkus ein. Verschließen Sie im Anschluss die Abdeckung. Die Batterien/Akkus sollten nach jedem 10. Flug gewechselt werden! Wenn die Spannung nicht mehr ausreichend ist, piept die Fernsteuerung und die LED blinkt rot. Ein schnelles Piepen signalisiert dass die Fernsteuerung nicht mehr mit ausreichender Spannung versorgt wird. Das Starten des Modells ist nicht mehr möglich.

Erklärung des Ladegerätes und Laden des Akkus

Im Lieferumfang des zoopa Q Evo 550 Quadrokopters befindet sich ein hochwertiges Ladegerät. Dieses dient dazu, den Akku zu laden und zu pflegen. Im folgenden Abschnitt werden Ihnen die einzelnen Details erläutert.

Verwenden Sie bitte ausschließlich Original ACME zoopa Q Evo 550 LiPo-Akkus. !!! Fremdprodukte können aufgrund anderer Eigenschaften das Modell beschädigen !!!

Ladeport für den Flugakku (über den Balancer Stecker)
Optionaler Eingang für einen 2S LiPo 7,4V Akku

Technische Daten: Eingangsspannung: 100-240V AC Ausgangsstrom: 1200mA Display: 3× Bicolor LED

Achten Sie beim Laden auf ausreichend Luftzirkulation und eine trockene/saubere Unterlage.

!!! Beachten Sie die Warn- und Sicherheitshinweise !!! (Seite 6)

Verbinden Sie das Netzkabel mit dem Ladegerät (Rückseite) und danach mit dem Netzstrom/Steckdose (100-240V).

Schließen Sie niemals zwei Akkus gleichzeitig an das Ladegerät an!

Sobald das Ladegerät startbereit ist, wird dies durch abwechselndes Blinken zwischen Grün/Rot angezeigt. Verbinden Sie das Balancerkabel (weißer Stecker) des LiPo-Akkus mit dem vorderen Port des Ladegerätes. Achten Sie darauf, dass der Stecker nur in eine Richtung eingesteckt werden kann! Die Kabel mit dem T-Stecker (schwarz/rot) werden zum Laden nicht benötigt.

Der Ladevorgang startet nun automatisch.

Am Ladegerät leuchten jetzt die drei LEDs rot auf.

Je nach Akkuladezustand kann die Ladung 1 bis 1,5 Stunden dauern. Jede Zelle des Akkus (ins. 3 Stück) werden einzeln voneinander geladen.

Sobald die jeweilige Zelle geladen ist, schaltet die dazugehörige LED auf Grün um, dieses kann auch in einer unterschiedlichen Reihenfolge sein.

Leuchten alle LEDs grün, ist der Akku vollständig geladen und kann genutzt werden. Sobald Sie den Akku vorsichtig vom Ladegerät getrennt haben, zeigen die LEDs wieder den Bereitschaftsmodus (abwechselndes Blinken zwischen Grün/Rot) an.

HINWEIS:

Trennen Sie den Akku vor Abschluss des Ladevorgangs, schaltet das Ladegerät automatisch in den Bereitschaftsmodus um. Sollte das Ladegerät eine Überlastung oder einen Kurzschluß erkennen, wird der Ladevorgang automatisch angehalten.

Akku Pflege

Für eine lange Lebensdauer des enthaltenen Akkus befolgen Sie bitte nachstehende Punkte:

• das Flugmodell nie mit angesteckten Akku lagern, Akku immer beim Nichtgebrauch abziehen
• das Modell nur mit geladenem Akku lagern (min. zu 50%)
• die Verbindung vom Akku zum Flugmodell trennen
• Lagerung nur bei Zimmertemperatur
• den Akku regelmässig alle 3 Montate nachladen, wenn das Flugmodell nicht genutzt wird

Wenn diese Punkte nicht beachtet werden, kann der LiPo-Akku beschädigt bzw. zerstört werden. Dieses ist grundsätzlich bei LiPo-Akkus phykalisch bedingt.

Akkuspannungen

Akku 100% geladen: Jede Zelle hat ca. 4,2V und die Gesamtspannung beträgt 12,6V

Akku 90% geladen: Jede Zelle hat ca. 4,0V und die Gesamtspannung beträgt 12,0V

Akku 75% geladen: Jede Zelle hat ca. 3,9V und die Gesamtspannung beträgt 11,7V

Akku 50% geladen: Jede Zelle hat ca. 3,7V und die Gesamtspannung beträgt 11,1V

Akku 20% geladen: Jede Zelle hat ca. 3,6V und die Gesamtspannung beträgt 10,8V

Montage der Propellerschützer

Dem Modell liegen Propellerschützer bei. Diese unterscheiden sich in zwei Ausführungen A/B. Diese Markierung finden Sie zwischen den beiden Schraubeinsätzen.

Propellerschutz A = Ausleger mit schwarzer Kappe

Propellerschutz B = Ausleger mit silberner Kappe

Zur Montage schrauben Sie die beiden Schrauben mit dem Werkzeug, die die weiße LED-Platine am Arm halten raus. Stecken Sie nun den Propellerschutz passend auf und drehen Sie die Schrauben wieder handfest ein.

Bitte montieren Sie diese unbedingt sollten Sie Einsteiger in das Hobby des Multikopterfluges sein. Die Propellerschützer bewahren Sie vor Schäden am Gerät!

10 Punkte bis zum ersten Testflug

Beachten Sie unbedingt diese Punkte. Diese erleichtern Ihnen den zoopa Q Evo 550 sicher und erfolgreich zu starten und zu fliegen.

1. Abschluss einer Modellflugversicherung*

Seit dem Jahr 2005 ist für den Modellflug eine Versicherung PFLICHT. Informationen dazu erhalten Sie bei Ihrem örtlichen Modellbauverein oder Händler und über den „Deutschen Modellflieger Verband“.

Ggf. ist die Abdeckung bereits in Ihrer Haftpflichtversicherung enthalten, bitte erkundigen Sie sich

1. Aufstiegsgenehmigung*

Für den gewerblichen Flug benötigen Sie eine Genehmigung

1. Einwilligung des Grundstückseigentümers für den Flugbetrieb einholen*

2. Erlaubte Flughöhe klären*

Besonders im Luftraum von Flughäfen ist es wichtig zu wissen wie hoch man fliegen darf, von diesen ist ein Abstand von min. 1500 Metern zu halten. In der Regel ist dort die max. Flughöhe auf 100 Meter begrenzt. Auf Karten der „Deutschen Flugsicherung“ kann man diese Information im Internet nachlesen.

1. LiPo-Akku vollgeladen?

Überprüfen Sie, ob der Flug Akku vollständig geladen und in einem ordnungsgemäßen Zustand ist

1. Ebenfalls überprüfen Sie die Akkus/Batterien der Fernsteuerung. In der Regel sollte man diese nach jeden 10. Flug erneuern/laden

2. Sonstige Komponenten prüfen, wie z.B. fester Sitz des Landegestells, Schrauben des zoopa Q Evo 550 usw.

3. Fester Sitz aller Propeller. Kontrollieren Sie die Leichtgängigkeit der Motoren und Beschaffenheit der Propeller. Entfernen Sie Verschmutzungen. Ersetzen Sie beschädigte Propeller!

4. Sicherer Startplatz

Achten Sie darauf, dass Ihr Startplatz min. 5 Meter Freiraum in alle Richtungen bietet, keine Windkraftanlagen, Gegenstände/Hindernisse den Flugbetrieb hindern. Meiden Sie Flugfelder mit Hochspannungsleitungen oder starken Vogelflug. Gefährden Sie nicht sich und andere!

1. GPS-Signal gefunden?

!!! Starten Sie ausschließlich mit gefundenem GPS-Signal !!! Angezeigt wird dies durch die blau blinkende LED im GPS-Turm.

Beachten Sie UNBEDINGT, dass bei einem Standortwechsel IMMER das GPS-Signal neu als Startpunkt gefunden werden muß!

Nichtbeachtung kann ggf. zum „FlyAway“ führen – also dem Rückflug zum vorherigen Startpunkt.

Ein Quadrokopter ist nicht geeignet um über Menschenansammlungen z.B. Festivals zu fliegen. Ein technischer Defekt, der nicht ausgeschlossen werden kann führt zu einem Absturz. Personenschäden sind dann nicht ausgeschlossen!

Sie sind verantwortlich für Ihr Handeln!

*Informieren Sie sich grundsätzlich über die aktuelle Gesetzgebung zur Benutzung von Multikoptern. Diese können pro Land anders lauten.

!! Fertig !!

Bedienung der Fernsteuerung und des Modells

Nehmen Sie bitte folgende Einstellungen an der Fernsteuerung (Mode2 = Gas links) vor:

Knüppel links >mittig Linker oberer Schalter >0

Knüppel rechts > mittig Rechter oberer Schalter > 0

Fernsteuerung (Mode 2)	Modell(Ausrichtung Front)	Aktion
		Der linke Knüppel (vor/zurück) der Fernsteuerung steuert die Motorendrehzahl und damit den Steig- und Sinkflug des Modells. Mittig hält das Modell die aktuelle Flughöhe.
		GierenDer linke Knüppel (links oder rechts) dreht das Modell um die Hochachse.-Knüppel nach links>Gieren gegen Uhrzeigersinn-Knüppel nach rechts>Gieren im Uhrzeigersinn
		Rollen / NickenÜber den rechten Steuerknüppel wird die Rollachse des Quadrokopter angesprochen. Für eine Vorwärts-/Rückwärtsbewegung (Nicken) bewegen Sie den Knüppel vor/zurück.
		• Im GPS-Modus hält der Kopter beim Loslassen der Knüppel die Position
	Fixed height Fixed point Auto Home	Um eine Funktion auf der rechten Seite zu aktivieren, beachten Sie das der linkeSchalter auf 0=Fixed height gestellt ist.L0 + R0: Startmodus ohne GPSL0 + R1: GPS unterstütztes FliegenL0 + R2: Rückflug zum Startpunkt(das GPS-Signal muß komplett vorhanden sein)

	Fixed heightLock	Evo Mode	Home	Um eine Funktion auf der linken Seite zu aktivieren, beachten Sie das derrechteSchalter auf 0=Fixed height gestellt ist.L0 + R0: Startmodus ohne GPSL1 + R0: kein Sinkflug möglichL2 + R0: Startpunkt orientiertes Fliegen
				Fence = Virtueller ZaunDiese Funktion begrenzt die Flugdistanzin der Horizontalen auf 150 Meter und in der Senkrechten auf 80 Meter.
				Camera RollÜber dieses Drehpoti ist es möglicheinen optionalen Kameragimbal in seiner Tilt Achse zu steuern.

Erstflug

Um die volle Unterstützung der Sensoren beim Fliegen zu haben, empfehlen wir die Nutzung des GPS-Modus. Schalten Sie dazu, nach dem Start die Schalter wie folgt:

Links 0 + Rechts 1

Beachten Sie unbedingt dazu den Abschnitt „10 Punkte bis zum ersten Testflug“

Fluganfänger!

Betätigen Sie nach dem Einschalten der Fernsteuerung den D/R Knopf an der Fernsteuerung. Dieser bestätigt durch einen Piep-Ton den Anfänger-Modus. Die Geschwindigkeit wird dadurch reduziert.

Beachten Sie, dass der Quadrokopter im normalen Flugmodus entgegengesetzt reagiert, fliegt er nicht rückwärtsgewandt von Ihnen weg, sondern vorwärtsgewandt auf Sie zu. Bewegen Sie den Knüppel nach links, Steuert das Modell nach rechts, bewegen Sie den Knüppel nach rechts fliegt der zoopa Q Evo 550 nach links! Beschränken Sie sich bei den ersten Flügen auf Position halten, Vorwärts entfernen und Rückwärts nähern.

Starten

Stellen Sie beide oberen Kippschalter (links und rechts) auf „0“.

Warten Sie auf das Blinken der blauen LEDs (6 Satelliten) im GPS-Turm, für eine umfangreichere GPS-Unterstützung warten Einsteiger noch etwas länger.

Zum Starten der Motoren ziehen Sie den Linken Knuppel nach rechts unten und warten bis die Motoren sich drehen. Lassen Sie danach den Stick wieder los, so dass dieser wieder in die Mittelstellung geht.

Schalten Sie nun in den GPS-Modus, Schalter links = 0 / Schalter rechts = 1.

Bewegen Sie langsam und behutsam den linken Steuerknüppel nach oben. Das Modell steigt jetzt langsam in die Luft.

Um das Modell im Flug zu steuern, können Sie mit den verschiedenen Steuerbefehlen (s.h. Punkt „Bedienung der Fernsteuerung und Modell“) die gewünschte Flugposition einnehmen.

Unterspannungs-Schutz

Die Flugdauer ist abhängig von Ihren Flugmanövern. Verringert sich im Flug die Akku-Spannung vom Quadrokopter auf ein Minimum, aktiviert sich automatisch die:

1. Stufe des Unterspannungsschutzes. Die LEDs blinken rot, fliegen Sie zügig zu Ihrem Startpunkt zurück und landen Sie schnellstmöglich. Dieses passiert bei einer Akkuspannung von 10,8V.

In einer weiteren

1. Stufe wird ein automatisierter Landeprozess vom Modell ausgeführt, dieses erfolgt ab 10,5V. Das Modell verfügt über keine automatische Hinderniserkennung, achten Sie darauf, dass Sie ein freies Flugfeld zur sicheren Landung haben.

Es ist möglich den automatischen Rückflug mit manuellen Steuerbefehlen zu korrigieren. Dieser Modus dient nicht als „Notbremse“, benutzen Sie diesen nur mit Bedacht.

Landung

Um das Modell zu landen, bringen Sie dieses in eine waagerechte und stabile Fluglage ca. 1 Meter über den Landeplatz. Dieser sollte eben sein, ziehen Sie behutsam den linken Steuerknüppel (Gas) nach unten bis das Modell gelandet ist.

Halten Sie den linken Knüppel weiterhin nach unten links, bis sich die Motoren abschalten.

Legen Sie Fernsteuerung zur Seite und ziehen den LiPo-Akku vom Quadrokopter ab. Erst danach schalten Sie die Fernsteuerung aus!

Flugmodi „Home lock“

Wenn man den Quadrokopter im Flug dreht, sind für den Piloten die Steuerbefehle in allen Lagen verdreht. Dieses kann am Anfang zu Irritationen führen. Abhilfe schafft der „Home lock“ Modus.

Dieser Modus erleichtert besonders dem Anfänger die Steuerung des Quadrokopters.

Dabei speichert sich dieser die Ausrichtung der Positionen beim Start.

Home lock > Bezugspunktorieniert (Startpunkt)

Im Home lock Modus fliegt der zoopa Q Evo 550 orientiert am Startpunkt. Das bedeutet, dass sich das Modell mit dem nach vorn drücken des rechten Steuerknüppels vom Startpunkt wegbewegt und zurückkehrt, wenn der rechte Knüppel nach hinten gezogen wird, unabhängig von der Ausrichtung des Modells und unabhängig davon ob es sich vorn oder hinten, links oder rechts vom Startpunkt befindet.

Fail Safe/ Auto Home = Automatisierte Landung

Bei einem Signalverlust verfügt der zoopa Q Evo 550 über die Fail Safe Funktion.

Dieses bewirkt eine Rückkehr zum Startpunkt mit automatisierter Landung.

Wann wird der Fail Safe ausgeführt?

Reißt die Verbindung von der Fernsteuerung (defekt, Ausschalten oder Spannung zu niedrig) zum Quadrokopter ab, wartet dieser 10 Sekunden auf ein kommendes Steuersignal. Bleibt dieses aber aus, steigt der zoopa Q Evo 550 auf 20 Meter Flughöhe und kehrt zum Startpunkt zurück. Er wartet weitere 10 Sekunden auf ein Steuersignal und setzt dann automatisiert zur Landung an.

Über den rechten Schalter im Modus „Auto Home“ kann der zoopa Q Evo 550 (Schalter links = 0 / rechts = 2) automatisch zum Startpunkt zurückkehren und landet.

Fence Mode / Virtueller Zaun

Optimiert für den Einsteiger Piloten, bietet die Funktion bei den ersten Flügen einen sehr guten Schutz.

Diese Funktion begrenzt die Flugdistanz in der Horizontalen 150 Meter vom Startpunkt und auf 80 Meter in der Höhe.

Drehen Sie das linke Poti bis zum rechten Anschlag um diese Funktion zu aktivieren.

Um das Modell auf den aktuellen Stand zu halten, besuchen Sie unsere Homepage.

http://www.ACME-online.de

Auf der Seite erhalten Sie zahlreiche Informationen usw.

Klappe und Action --- zoopa Q Evo 550 Movie FPV – First Person View

Bauen Sie Ihren zoopa Q Evo 550 zum FPV-Quadrokopter um. Rüsten Sie eine HD-Kamera nach, erweitern Sie diese mit einem Videotransmitter, Bildschirm/Videobrille und seien Sie der Pilot an Bord. Der sogenannte FPV Flug (First-Person-View/ Flug aus der Sicht des Piloten) gehört zu den Paradedisziplinen im RC Modellbau und erfreut sich immer größerer Beliebtheit.

Unter dem zoopa Q Evo 550 werden bereits werkseitig Anschlussmöglichkeiten für einen Gimbal angeboten. Die Anschlüsse sind wie auf dem Bild zusehen.

Über das Drehpoti „Camera Roll“ lässt sich ein angebauter Kamera Gimbal steuern. Um 45° nach oben und um 130° nach unten

Da wir höchste Ansprüche als Ansporn sehen, haben wir eine Lösung entwickelt, die ideal miteinander harmoniert und ausgezeichnete Ergebnisse liefert.

Folgende Kamera Optionen bieten wir an:

- CamOne Infinity (COIN01)

1080p Full-HD, eingebautes Display oder Live-Video Ausgang sind nur wenige Highlights des Spitzenmodells

- CamOne Xplore (COXP01)

windschnittige Optik,1080p Full-HD, eingebautes Display, Live-Video Ausgang

- Betriebstemperatur		-10°C ~ 50°C
- Fluggewicht	1000g	≤
- Ladegerät AC-Eingang		100-240V
- Ladestrom		800mA
- Stromaufnahme für den Ausgleich 200mA
- Ladeleistung		20W
- Akku Typ		LiPo
- Arbeitsfrequenz		2.4GHz ISM
- Steuerkanäle		6-Kanal + 2-Kanal
- Kommunikation Distanz		300m
- Empfänger-Empfindlichkeit (1% PER) >-93dBm
- Stromverbrauch des Senders <20dBm
- Fernsteuerung Batterie AA 4 Stück

zoopa Q Evo 550 Ersatz- / Zubehörteile
Beachten Sie bitte, dass nur originale Teile die volle Funktion und Garantieansprüche leisten.

Artikelnummer	Bezeichnung EAN-Nummer
ZQE550-01	zoopa Q Evo 550 Propeller Set weissSELBSTSICHERND 1x CW 1x CCW	4260403220016
ZQE550-02	zoopa Q Evo 550 Propeller Set OrangeSELBSTSICHERND 1x CW 1x CCW	4260403220023
ZQE550-03 zoopa Q Evo 550 Schraubenset 4260403220030
ZQE550-04 zoopa Q Evo 550 Werkzeuge 4260403220047
ZQE550-05 zoopa Q Evo 550 Landegestell 4260403220054
ZQE550-06 zoopa Q Evo 550 Propeller Schutz 4 Stück 4260403220061
ZQE550-07 zoopa Q Evo 550 Gehäuse Oberschale 4260403220078
ZQE550-08 zoopa Q Evo 550 Gehäuse Unterschale 4260403220085
ZQE550-09 zoopa Q Evo 550 Multi controller box 4260403220092
ZQE550-10 zoopa Q Evo 550 GPS Modul 4260403220108
ZQE550-11 zoopa Q Evo 550 18A ESC 1 Stück 4260403220115
ZQE550-12 zoopa Q Evo 550 USB Kabel Micro-Stecker 4260403220122
ZQE550-13 zoopa Q Evo 550 LiPo Akku 3S/11,1V 2200mAh 4260403220139
ZQE550-14 zoopa Q Evo 550 LiPo Akku 3S/11,1V 3300mAh 4260403220146
ZQE550-15 zoopa Q Evo 550 Brushless Motor 1300KV CW 4260403220153
ZQE550-16 zoopa Q Evo 550 Brushless Motor 1300KV CCW 4260403220160
ZQE550-17 zoopa Q Evo 550 LED Set		4260403220177
ZQE550-18 zoopa Q Evo 550 Hauptplatine		4260403220184
ZQE550-19 zoopa Q Evo 550 2,4GHz Empfänger 6 Kanal		4260033043108
ZQE550-20 zoopa Q Evo 550 2,4GHz Fernsteuerung 6 Kanal		4260403220207
ZQE550-22 zoopa Q Evo 550 Kamera Halterung		4260403220221

CamOne FPV Videokameras und Zubehör

Artikelnummer	Kurzbezeichnung	EAN-Nummer
COIN01	CamOne infinity Full HD 1080p Kamera	4260033041906
COIN31	CamOne Infinity 142° Linse	4260033042811
COIN32	CamOne Infinity 96° Linse	4260033042828
COIN36	CamOne Infinity Power + View Kabel	4260033049346
FCHD77	CamOne FPV-Bildschirm Stratos 7" 5,8GHz Diversity Screen "ABF"	4260033042699
FCHD78	CamOne FPV-Bildschirm Stratos+ Movie 7" DVR 5,8GHz Diversity Screen "ABF"	4260033042910
FCHD78-B	CamOne Stratos+ Wechselakku 1800mAh	4260033043078
FCHD79	CamOne FPV-Bildschirm Stratos+ 7" 5,8GHz Diversity Screen "ABF" high resolution	4260033042927
FCHD98	CamOne FPV-Bildschirm Stratos+ Mega 9" 5,8GHz Diversity Screen "ABF" high resolution	4260033042934
FCHD91	CamOne Video Transmitter 5,8GHz 25mW	4260033047496
FCHD95	CamOne Video Transmitter 5,8GHz 1500mW >>Betrieb in der EU nicht zugelassen<<	4260033043054
PNX058-F	Phoenix CPL Antennen Set 5,8GHz Black	4260033045362
ZQE131	zoopa Q Evo 2D Air Gimbal	4260403220887

FAQ

Problem	Abhilfe
Die Fernsteuerung reagiert nicht	Batterien/Akkus in der Fernsteuerung prüfenPolung der Batterien/Akkus in der Fernsteuerung überprüfenEin-/Aus-Schalter betätigt?
Die Fernsteuerung deutet nach dem Einschalten oder nach kurzem Betrieb Unterspannung an	Ersetzen Sie die Batterien/AkkusVerwenden Sie hochwertige Alkaline-Batterien
Motoren lassen sich bei vollständig geladenem Flugakku nicht starten	Steuerknüppel sind mechanisch blockiert und erreichen die Endstellung in der jeweils inneren/unteren Ecke nicht
Der Quadrokopter zeigt Unterspannung an	Prüfen Sie die Spannungslage des Flugakkus. Die Spannung muss höher als 12,0V in Summe seinTesten Sie bei Bedarf die einzelnen Zellen des Flugakkus mit Hilfe eines LiPo-Testers
Der Quadrokopter hebt nicht ab bzw. steigt nicht richtig	Die Propeller sind fehlerhaft oder verkehrt montiertDer Flugakku ist nicht ausreichend geladen oder funktionstüchtigEs sind unpassende Propeller montiertEs liegen weitere Schäden vor, kontaktieren Sie den Service

Gewährleistung & Garantie

Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine Haltbarkeitsgarantie zu den nachstehenden Bedingungen eingeräumt:

» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und / oder Materialfehlern innerhalb von 24 Monate, ab Kauf einen Defekt aufweisen, werden von ACME the game company GmbH nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät dem Erstkäufer kostenlos ausgetauscht oder repariert. Für Verschleißteile (z.B. Akkus, Motoren, Propeller usw.) gilt diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» Diese Garantie gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung und/oder Nichtbeachtung der Anleitung beruht.
» Diese Garantie erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen (z. B.: Installation, Softwaredownloads oder Umbauten)
» Garantieansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company GmbH zurückgeliefert werden, gehen in das Eigentum von ACME the game company GmbH über.
» Durch eine erbrachte Garantieleistung verlängert sich der Garantiezeitraum nicht
» Soweit kein Garantiefall vorliegt, behält sich ACME the game company GmbH vor, dem Kunden den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird hierüber vorab informiert.

Service & Support

E-Mail: [e-mail]

http://www.ACME-online.de

Manual

http://www.ACME-online.de

Vers. 2.2

Tel.: [phone]

[e-mail]

or http://www.ACME-online.de

E-Mail: [e-mail]

http://www.ACME-online.de

zoopa Q Evo550

E-Mail: [e-mail]

http://www.ACME-online.de
