Produkttyp	Fernbedientes Spielzeug
Marke	ACME
Modell	Zoopa Thunder # 01
Abmessungen (L x B x H)	25 x 15 x 10 cm
Gewicht	350 g
Stromversorgung des Fahrzeugs	4 Batterien LR6/AA (nicht im Lieferumfang)
Stromversorgung der Fernbedienung	2 Batterien LR03/AAA (nicht im Lieferumfang)
Frequenz der Fernbedienung	2,4 GHz
Maximale Reichweite	30 Meter
Höchstgeschwindigkeit	15 km/h
Hauptfunktionen	Vorwärts, rückwärts, links und rechts abbiegen
Chassismaterial	Schlagfestes ABS-Kunststoff
Empfohlenes Alter	Ab 6 Jahren
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen; nicht in Wasser tauchen
Sicherheit	Enthält Kleinteile, Erstickungsgefahr. Nicht in der Nähe von Wasser oder auf öffentlichen Straßen verwenden.
Ersatzteile und Reparierbarkeit	Ersatzbatterien sind im Handel erhältlich. Für spezifische Teile kontaktieren Sie den ACME-Kundendienst.
Garantie	2 Jahre
Lieferumfang	1 Zoopa Thunder Fahrzeug, 1 Fernbedienung, 1 Antenne, 1 Bedienungsanleitung

Häufig gestellte Fragen - Zoopa Thunder # 01 ACME

Wie wechsle ich die Batterien des Fahrzeugs?

Öffnen Sie das Batteriefach unter dem Fahrzeug mit einem Schraubendreher. Legen Sie 4 LR6/AA-Batterien ein und achten Sie auf die Polarität (+/-). Schließen Sie den Deckel sorgfältig.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst, ob die Batterien der Fernbedienung richtig eingelegt und nicht leer sind. Stellen Sie sicher, dass das Fahrzeug eingeschaltet ist und die Fernbedienung auf derselben Frequenz arbeitet. Wenn das Problem weiterhin besteht, setzen Sie die Kopplung zurück, indem Sie beide Geräte aus- und wieder einschalten.

Wie weit reicht die Fernbedienung?

Die maximale Reichweite beträgt 30 Meter im freien Feld. Hindernisse (Wände, Bäume) können diese Distanz verringern.

Das Fahrzeug fährt schräg, wie kann ich das einstellen?

Verwenden Sie den Trimmknopf unter dem Fahrzeug oder an der Fernbedienung, um die Richtung anzupassen. Drehen Sie ihn schrittweise, bis das Fahrzeug geradeaus fährt.

Kann ich dieses Spielzeug auf Gras oder Sand verwenden?

Ja, der Zoopa Thunder kann auf kurzem Gras und trockenem Sand fahren. Vermeiden Sie jedoch sehr weichen oder nassen Untergrund, um den Motor nicht zu beschädigen.

Wie reinige ich das Spielzeug?

Verwenden Sie ein weiches, leicht feuchtes Tuch, um die Karosserie abzuwischen. Tauchen Sie das Fahrzeug niemals ins Wasser und vermeiden Sie aggressive Chemikalien.

Für welches Alter ist dieses Spielzeug empfohlen?

Dieses Spielzeug wird für Kinder ab 6 Jahren empfohlen, aufgrund der Kleinteile und der Notwendigkeit, die Steuerung zu verstehen. Ein Erwachsener sollte die ersten Einsätze beaufsichtigen.

Wo kann ich Ersatzteile kaufen?

Batterien sind in allen Geschäften erhältlich. Für spezifische Teile (Räder, Antenne usw.) kontaktieren Sie den ACME-Kundendienst über unsere Website oder Ihren Händler.

Wie lange halten die Batterien?

Mit neuen Alkalibatterien beträgt die Betriebsdauer etwa 30 Minuten Dauerbetrieb. Wiederaufladbare Batterien können kürzer halten.

Benötigt die Fernbedienung eine direkte Sichtverbindung?

Ja, für eine optimale Reichweite richten Sie die Fernbedienung auf das Fahrzeug, ohne Hindernisse dazwischen. Wände oder der Körper können das Signal blockieren.

BEDIENUNGSANLEITUNG Zoopa Thunder # 01 ACME

Bitte vor Inbetriebnahme sorgfältig lesen!

zoopa

BEACHTEN SIE FOLGENDE HINWEISE, UM STROMSCHLÄGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN:

• VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE
• DEMONTIEREN SIE NICHT DAS MODELL
• IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN.
  LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Explosionsgefahr. Verwenden Sie stets Akkus vom Hersteller. Entsorgen Sie alte Akkus entsprechend den Anweisungen durch den Hersteller.

Es besteht Brand-, Explosions- und Verbrennungsgefahr.

Vermeiden Sie die Erhitzung des verwendeten Akkus über

die unten genannte Temperatur und verbrennen Sie sie nicht.

Li-Ion Akku <50°C

CE Deklaration

Hiermit erklären wir, dass dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

Dieses Produkt wird mit einem Li-Ion Akku betrieben. Bringen Sie verbrauchte Akkus zu einer dafür vorgesehenen Sammelstelle.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss.

Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle (bzw. Recyclinghof).

Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile! Empfohlen ab 8 Jahren!

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb nehmen!

1x 2,4 GHz Fernsteuerung

1x Ersatz- Bootsschraube

1x Bedienungsanleitung

Für den Betrieb benötigen Sie 4 Stück AA-Batterien

Aufbau und Funktionen

Schiffsschraube / Ruder

Bitte beachten!

Fahren Sie das Boot niemals, wenn sich in Ihrem Bereich Schwimmer,

Unterwasserpflanzen oder Tiere befinden!

Fahren Sie nicht bei starkem Wellengang oder Unwetter!

Stellen Sie sicher, dass Sie auf dem ausgewählten Gewässer fahren dürfen!

Erste Schritte und Informationen

Das zoopa Thunder #01 Speedboot wird mit einem passenden Bootsständer mitgeliefert. Wir empfehlen, das Boot auf diesen zu lagern, um Beschädigungen durch äußere Einflüsse zu verhindern.

Bei dem zoopa Thunder #01 Speedboot handelt es sich um ein RTR (Ready-to-Race) Modell. Zur Inbetriebnahme werden lediglich 4x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.

Bitte beachten Sie, dass es privat geschützte Gewässer gibt. Holen Sie sich daher vor Inbetriebnahme des Modells auf dem gewählten Gewässer die Erlaubnis des Eigentümers ein. ACME the game company GmbH übernimmt keine Haftung für

Privatsphärenverletzungen und Beschädigungen an Privateigentum, die durch den Nutzer des Modells entstanden sind.

Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt für Schritt, um eine sachgemäße Handhabung zu gewährleisten.

Wir wünschen Ihnen viel Spaß mit dem zoopa Thunder #01 Speedboot.

Installieren der Empfangsantenne

Das zoopa Thunder #01 Speedboot ist bereits fertig aufgebaut. Es muss lediglich die Antenne aufgesteckt werden.

Führen Sie hierzu den Antennenkabel durch das Antennenrohr.

Achten Sie darauf, dass das Antennenkabel vollständig eingeschoben ist.

Stecken Sie zuletzt noch die Gummikappe auf.

Der mitgelieferte Lithium-Ionen Akku wird durch das enthaltene USB-Kabel aufgeladen.

Laden Sie den Akku immer außerhalb des Bootskörpers auf.

Der Akku wird über den breiten, weißen Balanceranschluss aufgeladen. Sie finden die passende Buchse am Ende des USB-Ladekabels. Stecken Sie den Akku mit dem USB-Ladekabel zusammen.

Verbinden Sie nun das Ladekabel mit einer USB-Quelle, z.B.: Ihrem Computer.

Alternativ kann das Ladekabel auch mit einem USB-Netzteil betrieben werden (Art. Nr. FCHD43).

Bei Anschluss leuchtet der USB-Stecker des Ladekabels rot auf. Sobald die LED erloschen ist, ist der Ladevorgang abgeschlossen und der Akku kann mit dem Modell verbunden werden.

Öffnen des Akkufachs und Einlegen des Akkus

Um Zugriff auf das Akkufach zu erhalten, gehen Sie bitte wie folgt vor:

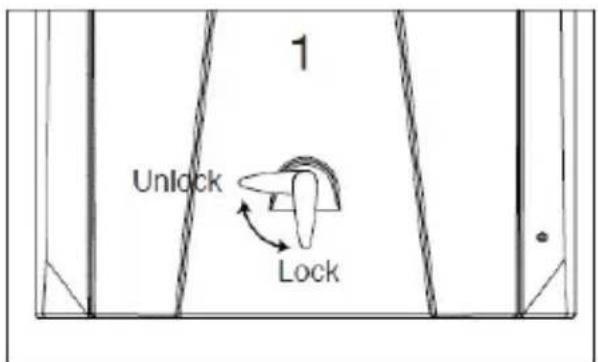

1) Schieben Sie den Sicherheitsverschluss von „Lock“ auf „Unlock“.

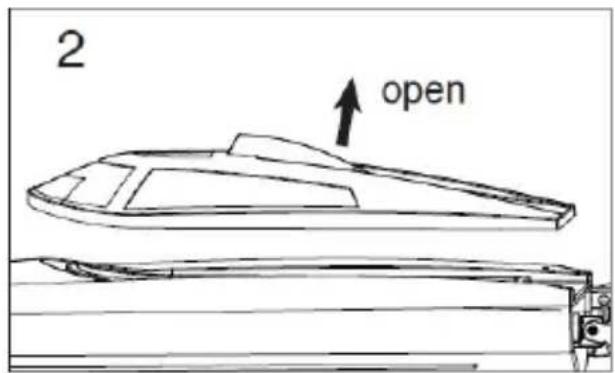

2) Öffnen Sie die Bootshaube.

3) Sichern Sie den Akku, indem Sie die dafür vorgesehene Klettband fixieren. Achten Sie auf den passenden Schwerpunkt. Testen Sie bevor Sie das Boot betreiben, die Position des Akkus. Ggf. verschieben Sie diesen.

Schließen Sie den Akku noch nicht an das Modell an. Das zoopa Thunder #01 Boot verfügt über keinen Ein-/Aus- Schalter. Das Boot ist startbereit, sobald der Akku angeschlossen ist. Ziehen Sie den Akku also nach der Benutzung immer ab, um eine Tiefentladung zu verhindern. Es besteht keine Garantie auf tiefentladene Akkus.

Verschließen Sie die Haube vor dem Start, achten Sie auf den festen Sitz dieser und das keine Fremdstoffe die Dichtung beschädigen. ES DARF KEIN WASSER EINDRINGEN!

Binden der Fernsteuerung mit dem Boot

Zur Inbetriebnahme werden lediglich 4x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.

Öffnen Sie dazu das Batteriefach auf der Unterseite der Fernsteuerung und legen die Batterien gemäß der Abbildung ein. Verschließen Sie das Batteriefach wieder.

Wichtig: Schalten Sie immer zuerst die Fernsteuerung ein!

Fernsteuerung und Modell sind standardgemäß ab Werk miteinander gebunden. Sollte dies nicht der Fall sein oder die Bindung verlorengehen, befolgen Sie folgende Schritte:

1. Verbinden Sie den Akku mit dem Modell.
2. Drücken Sie den Bindeknopf am Bootsempfänger (markiert) solange, bis der Empfänger blinkt.
3. Drücken Sie den Bindeknopf am Controller und schalten Sie währenddessen die Fernbedienung ein.
4. Lassen Sie den Bindeknopf los. Die Fernsteuerung gibt nun solange einen Piepton ab, bis die Bindung erfolgreich abgeschlossen ist.

Erste Versuche und Fahrhinweise

Stellen Sie sicher, dass alle am Heck verschraubten Teile, einen festen Sitz haben.

Überprüfen Sie auch den Schlauch der Wasserkühlung, der aus dem Boot herausführt und auch die Ruderbewegungen.

Legen Sie das Boot vorsichtig auf die Wasseroberfläche.

Starten Sie zunächst bei reduzierter Motordrehzahl und fahren Sie langsam an. Steuern Sie das Boot nicht zu weit vom Ufer entfernt, sodass Sie dieses jederzeit erreichen können, sollte es zu Unsicherheiten kommen.

Sobald Sie sich sicher fühlen, steht dem Fahrvergnügen nichts mehr im Weg.

Bemerken Sie nach eine reduzierte Motordrehzahl, sollten Sie das Boot zurück zum Ufer fahren, da die Kapazität des Akkus verbraucht ist.

Fahren Sie den Akku niemals komplett leer. Dies führt zu einer Tiefenentladung.

Nachdem Sie das Boot sicher ans Ufer gebracht haben, trocknen Sie diess ab. Öffnen sich danach die Haube und trennen Sie den Akku vom Modell. Schalten Sie dann die Fernsteuerung aus.

Achten Sie darauf dass kein Wasser eintritt!

Steuerung

Beschleunigung

Um Vorwärts zu fahren, ziehen Sie den Abzug/Gashebel in Ihre Richtung. Je stärker Sie ziehen, desto schneller fährt das Modell. Das Modell hat keinen Rückwärtsgang!

Richtungsänderung

Um rechts zu fahren, drehen Sie das Lenkrad nach vorne (von der Seite gesehen im Uhrzeigersinn).

Um links zu fahren, drehen Sie das Lenkrad nach hinten (von der Seite gesehen gegen den Uhrzeigersinn).

Bremse

Sie können das Boot stoppen, indem Sie den Abzug/Gashebel nach vorne drücken. Beachten Sie, dass die Richtungsangaben aus "Fahrersicht" gelten – d.h. von hinten gesehen. Fährt das Boot auf Sie zu, müssen Sie die Steuerbefehle entsprechend umdenken.

Alternative Steuerung

Wünschen Sie eine alternative Belegung der Richtungssteuerung, können Sie diese über den Schalter ST.REV umschalten. Die Funktion des Lenkrads ist dann umgekehrt, d.h. beim Drehen nach vorne bewegt sich das Boot nach links, beim Drehen nach hinten fährt das Boot nach rechts.

Ruderausschlag

Möchten Sie die Ausschlagsweite des Ruders ändern, können Sie dies über den Lenkungsbegrenzer (Dual Raten Schalter), der oben auf dem Sender angebracht ist, vornehmen. Hier gilt: Schalter nach hinten, desto geringer die Bewegungsfreiheit des Bootes. Als Anfänger können Sie die Rate verringern, falls Sie das Boot langsam antesten möchten. Die Rate kann erhöht werden, indem sie den Schalter nach vorne schieben (7 :3 zu lesen)

Richtungs- und Gastrimmung

Möchten Sie die L/R-Steuerung feinjustieren, stellen Sie das Lenkrad auf Neutralstellung und betätigen Sie dann den Schalter ST.TRIM. Durch wiederholtes nach Unten drücken justieren Sie die Linksbewegung, nach Oben drücken trimmt die Rechtsbewegung aus. Die Gastrimmung können Sie mit dem Schalter TH.TRIM einstellen. Halten Sie den Abzug auf Neutralposition und betätigen Sie den Schalter entsprechend.

Fehlersuche und Behebung

Fehler	Ursache
Das Boot reagiert nicht auf Steuerbefehle	Batterien der Fernbedienung nicht korrekt eingelegt.	Batterien überprüfen
	Batterien sind leer	Batterien ersetzen
	Modellakku leer	Laden Sie den Akku auf
Das Boot macht merkwürdige Geräusche	Schiffsschraube beschädigt Überprüfen Sie den festen Sitz oder tauschen Sie die Schraube aus
Die Fernsteuerung hat keine Verbindung zum Boot	Akku schwach	Akku laden
	Batterien in der Fernsteuerung sind leer	Batterien der Fern- bedienung austauschen
	Akku defekt	Ggf. muß der Akku ersetzt werden
	Das Modell ist außer Reichweite	Entnehmen Sie das Modell aus dem Wasser
Das Boot scheint zu sinken/Wasser dringt ein	Haube ist nicht korrekt aufgesetzt/verschlossen	Haube / Dichtung überprüfen
	Der Akku sitzt zu weit vorne. Verändern Sie den	Akkuposition im Modell
	Schwerpunkt	korrigieren
Der Motor überhitzt schnell	Das Kühlungssystem ist blockiert	Reinigen Sie das Kühlungssystem
Der Motor läuft nicht mehr an	Ggf. ist der Motor verbraucht Der	Motor muss ausgetauscht werden

Bei weiteren Problemen können Sie uns jederzeit kontaktieren! Unsere Kontaktdaten finden Sie auf der nächsten Seite unter "Service & Support".

Ersatz- und Zubehörteile

ZA0100-A zoppa Thunder #01 Akku 7,4V

ZA0100-B zoppa Thunder #01 Ersatzbootschraube

ZA0100-C zoopa Thunder #01 USB-Ladekabel

FCHD43 USB Netzteil Adapter

Gewährleistung und Garantie

Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine Gewährleistung zu den nachstehenden Bedingungen eingeräumt:

» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B.: Akkus, Motoren usw.) gilt diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» Diese Gewährleistung gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung und/oder Nichtbeachtung der Anleitung beruht.
» Diese Gewährleistung erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen.
» Gewährleistungsansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Gewährleistung verlängert sich der Gewährleistung-Zeitraum nicht.
» Soweit kein Gewährleistungsfall vorliegt, behält sich ACME the game company vor, dem Kunden den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird hierüber vorab informiert.

Schäden durch mechanische Einwirkungen sind von der Gewährleistung ausgeschlossen.
