zoopa Q155 roonin - Ferngesteuertes spielzeug ACME - Kostenlose Bedienungsanleitung

Produkttyp	Funkfernsteuerungsspielzeug
Marke	Acme
Modell	zoopa Q155 roonin
Kategorie	ferngesteuertes Auto
Abmessungen	30 cm x 20 cm x 15 cm
Gewicht	0,5 kg
Stromversorgung	Wiederaufladbarer Li-Ion-Akku 3,7 V (im Lieferumfang enthalten); Fernbedienung: 2 AA-Batterien (nicht enthalten)
Ladezeit	Etwa 2 Stunden
Akkulaufzeit	Etwa 30 Minuten
Reichweite	Bis zu 20 Meter
Höchstgeschwindigkeit	5 km/h
Hauptfunktionen	Vorwärts-/Rückwärtsfahrt, Links-/Rechtsdrehung, Bremsen
Material	ABS-Kunststoff, Gummireifen
Empfohlenes Alter	Ab 6 Jahren
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Nicht in Wasser tauchen. Bei längerer Nichtnutzung die Batterien aus der Fernbedienung entfernen.
Sicherheit	Nicht in der Nähe von Flüssigkeiten oder gefährlichen Hindernissen verwenden. Für Kinder unter 8 Jahren wird die Aufsicht eines Erwachsenen empfohlen.
Ersatzteile und Reparaturfähigkeit	Ersatzteile verfügbar (Reifen, Akku, Antenne); Reparatur durch Fachkraft empfohlen.
Allgemeine Informationen	CE-zertifiziert. Europäische Sicherheitsnormen einhalten. Vor Frost und übermäßiger Hitze schützen.

Häufig gestellte Fragen - zoopa Q155 roonin ACME

Wie lade ich den Akku des zoopa Q155 roonin?

Schließen Sie das mitgelieferte USB-Kabel an den Akku und ein Netzteil (5V/1A) an. Die rote LED leuchtet während des Ladevorgangs und erlischt, wenn dieser abgeschlossen ist. Der vollständige Ladevorgang dauert etwa 2 Stunden.

Wie lange hält der Akku?

Die Akkulaufzeit beträgt bei Dauereinsatz etwa 30 Minuten. Es wird empfohlen, das Fahrzeug vor dem Aufladen 15 Minuten abkühlen zu lassen.

Welche Batterien werden für die Fernbedienung benötigt?

Die Fernbedienung benötigt 2 AA-Batterien (1,5 V), die nicht im Lieferumfang enthalten sind. Legen Sie sie unter Beachtung der im Fach angegebenen Polarität ein.

Wie groß ist die maximale Reichweite der Fernbedienung?

Die Reichweite beträgt im freien Feld etwa 20 Meter. Hindernisse (Wände, Bäume) verringern diese Entfernung.

Was tun, wenn das Fahrzeug nicht mehr reagiert?

Stellen Sie sicher, dass die Fernbedienung eingeschaltet ist (grüne LED) und die Batterien geladen sind. Setzen Sie das Gerät zurück, indem Sie das Fahrzeug aus- und wieder einschalten. Wenn das Problem weiterhin besteht, überprüfen Sie die Antenne und den Empfänger.

Kann ich den zoopa Q155 roonin auf Gras oder Sand verwenden?

Er ist für ebene und harte Oberflächen (Asphalt, Fliesen) konzipiert. Hohes Gras oder Sand können die Räder blockieren und den Motor beschädigen.

Wie reinige ich das Spielzeug?

Verwenden Sie ein trockenes, weiches Tuch, um Staub zu entfernen. Verwenden Sie niemals Wasser oder Chemikalien. Wenn hartnäckiger Schmutz zurückbleibt, befeuchten Sie das Tuch leicht.

Ist das Spielzeug wasserdicht?

Nein, der zoopa Q155 roonin ist nicht wasserdicht. Vermeiden Sie jeglichen Kontakt mit Wasser, Regen oder Pfützen. Bewahren Sie es an einem trockenen Ort auf.

Welche Sicherheitsvorkehrungen sind zu beachten?

Nicht in der Nähe von Straßen, Treppen oder Wasser verwenden. Die sich drehenden Räder nicht berühren. Für Kinder unter 8 Jahren wird die Aufsicht eines Erwachsenen empfohlen. Von Augen und Gesicht fernhalten.

Wo finde ich Ersatzteile?

Ersatzteile (Reifen, Akku, Antenne) sind auf der offiziellen Acme-Website oder bei autorisierten Händlern erhältlich. Bei komplexen Reparaturen wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG zoopa Q155 roonin ACME

Bitte vor Inbetriebnahme sorgfältig lesen!

zoopa Q noonin 155

Abmessungen: 135x145x25mm

Gewicht: ca. 33g

Altersempfehlung: 10+ Jahre

Einsatzbereich: Indoor und Outdoor

Akku: 3,7V LiPo; 240mAh

Fernsteuerung: 2,4 GHz

Vers.: 1.0

BEACHTEN SIE FOLGENDE HINWEISE, UM STROMSCHLÄGE ODER SCHÄDEN AM PRODUKT AUSZUSCHLIESSEN:

• VERWENDEN SIE AUSSCHLIESSLICH EMPFOHLENE ZUBEHÖRTEILE
• DEMONTIEREN SIE NICHT DAS MODELL
• IM INNERN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN.
  LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

ACME the game company GmbH Boikweg 24

33129 Delbrück

Germany

Tel: [phone]

[e-mail] oder

http://www.acme-online.de

Sicherheitshinweis für den LiPo-Akku und Ladevorgang

Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Feuer- und Explosionsgefahr.

Laden Sie LiPo Akkus nur unter Aufsicht.

Unterbrechen Sie den Ladevorgang sollte sich der LiPo-Akku aufblähen oder verformen!

Lagern Sie LiPo-Akkus bei 0-40°C.

Vermeiden Sie die Erhitzung des verwendeten Akkus bei Entladung über 50°C

Nicht kurzschliessen, nicht ins Feuer werfen!

Verwenden Sie stets Original-Akkus.

• Verwenden Sie nur den originalen LiPo-Akku
- Wenn sich der Akku verformt, verfärbt oder weich wird, darf dieser nicht mehr verwendet werden
- Lagern Sie den Akku bei Temperaturen zwischen 15° und 25° an trockenen und dunkeln Orten. Der Ladezustand muss min. 75% betragen
- Unzugänglich für Kinder und Tiere lagern
• Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen können
- Nur das Original Ladegerät verwenden und verwenden Sie eine feuerfeste Unterlage
- Jegliche mechanische Belastung vermeiden und nicht öffnen
• NIE KURZSCHLIESSEN
- Sollten Gase oder Flüssigkeiten aus dem Akku austreten, dürfen Sie nicht mit dem Akku in Kontakt kommen
- Jeder unsachgemäße Gebrauch kann zu gesundheitlichen Problemen führen
- Entsorgen Sie verbrauchte Akkus sach- und fachgerecht
- Der Akku darf nicht tiefentladen werden

CE Deklaration

Hiermit erklären wir, dass dieses Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der oben genannten Adresse angefordert werden.

Dieses Produkt wird mit einem LiPo Akku betrieben.

Bringen Sie verbrauchte Akkus zu einer dafür vorgesehenen Sammelstelle.

WEEE Reg. No: DE64989527

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten

Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss.

Bringen Sie diese Produkte, auch den Akku, zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu Ihrer nächsten Sammelstelle (bzw. Recyclinghof).

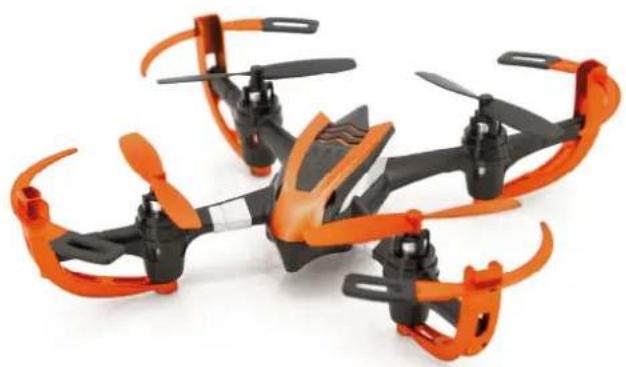

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb nehmen!

1x 2,4GHz Fernsteuerung

1x Bedienungsanleitung

Für den Betrieb benötigen Sie 6 Stück AA-Batterien

Aufbau und Funktionen

Bitte beachten!

Fliegen Sie niemals, wenn sich in Ihrem Bereich Personen, Tiere oder Gegenstände befinden!

Fliegen Sie nicht bei starkem Wind oder Unwetter!

Stellen Sie sicher, dass Sie in dem Flugraum fliegen dürfen!

Schalten Sie die Fernsteuerung/Controller immer zuerst ein und stellen Sie sicher, dass dieser während des Modellbetriebs eingeschaltet bleibt. Schalten Sie den Controller erst aus, wenn das Modell ausgeschaltet ist!

Erste Schritte und Informationen

Lesen Sie die Anleitung vollständig durch.

Bei dem zoopa Q155 roonin handelt es sich um ein RTF (Ready-to-Fly) Modell.

Zur Inbetriebnahme werden lediglich 6x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.

Bitte legen Sie diese mit der richtigen Polung ausgerichtet (siehe Kennzeichnung im Inneren der

Fernsteuerung) in das abgebildete Fach ein und schließen die Fernbedienung mit der Abdeckung.

HINWEIS : Verwenden Sie ausschließlich Standard- Batterien (keine Akkus). Bitte beachten Sie, dass die Batterien korrekt eingelegt sind (+/-) !

ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen,

Personenschäden und Beschädigungen an Privateigentum, die durch den Nutzer des Modells entstanden sind.

Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt für Schritt, um eine sachgemäße Handhabung zu gewährleisten.

Laden des Akkus

Der mitgelieferte LiPo Akku wird durch das enthaltene USB-Kabel/Lademodul aufgeladen.

Verbinden Sie den Akku mit dem USB-Kabel und beachten Sie, dass die Steckverbindung korrekt ist.

Verbinden Sie nun das Lademodul mit einer USB- Quelle, z.B. Ihrem Computer.

Alternativ kann das Lademodul auch mit einem USB- Netzteil betrieben werden.

(Art. No FCHD43).

Der Ladeprozess wird über die leuchtende LED angezeigt. Dieser Prozess kann bis zu 70 Minuten dauern. Wenn der Akku vollgeladen ist, erlischt die LED-Lampe.

Verwenden Sie bitte nur den Original Akku, andere Akkus können eine andere Polung aufweisen und das Modell beschädigen!

Einlegen und Verbinden des Akkus

Wenn der Akku voll geladen ist, legen Sie diesen in das Akkufach unterhalb des zoopa Q Modells ein.

Verbinden Sie den Akku noch nicht mit dem zoopa Q.

Schalten Sie die Fernbedienung ein. Die Betriebs- LED der Fernsteuerung beginnt zu blinken. Stellen Sie den zoopa Q155 roonin auf eine ebene Fläche. Verbinden Sie nun den Akku mit dem zoopa Q. Die LED des Modells leuchtet auf. Bewegen Sie jetzt den Gashebel (links) bis zum Anschlag nach oben und dann wieder nach unten. Fernbedienung und Modell sind nun miteinander verbunden.

Achten Sie beim Anschluss des Akkus an das Flugmodell auf die richtige Polung!

Erste Versuche und Flughinweise

Bevor Sie Ihre ersten Flugversuche machen, achten Sie darauf das sich keine weiteren Personen oder Tiere im Umkreis befinden.

Halten Sie sich eine Fläche von 3x3 Metern frei!

Die orangefarbenen Rotorblätter stellen die Frontseite des Modells da. Die schwarzen Rotorblätter markieren das Heck des Quadrocopters. Die unterschiedlichen Rotorfarben dienen der einfacheren Orientierung während des Flugs.

Geben Sie zunächst nur sehr wenig Gas, um die Funktion der Rotoren zu testen.

Steigen / Sinken

Bewegen Sie den Gashebel (links) nach oben, um das Modell steigen zu lassen und nach unten, um es sinken zu lassen.

Rechts / Links

Bewegen Sie den Controllstick (rechts) nach links oder rechts, um das Modell nach links oder rechts schwenken zu lassen.

Bewegen Sie den linken Hebel nach links oder rechts, um das Modell um die eigene Achse zu drehen.

Vorwärts / Rückwärts

Bewegen Sie den Controllstick (rechts) nach oben, um nach Vorne zu fliegen.

Rückwärts

Bewegen Sie den Controllstick (rechts) nach unten, um nach Hinten zu fliegen.

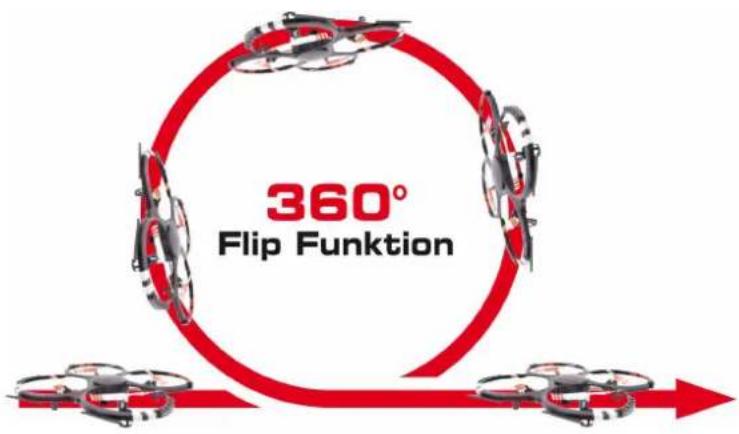

Das Modell bietet eine Flip Funktion an. Vollführen Sie einen Flip erst dann, wenn Sie sich mit der Steuerung und den Funktionen des Modells vertraut gemacht haben.

Um einen Flip auszuführen, sollte das Modell ausreichend Höhe gewonnen haben (mindestens 3 Meter). Halten Sie den zoopa Q155 roonin auf Höhe. Betätigen Sie anschließend den Flip- Taster (oben rechts auf der Fernbedienung). Bewegen Sie jetzt den rechten Controllstick – der zoopa Q155 roonin führt nun den Flip aus. Diese Funktion wird nur bei einer Akkuleistung > 50% unterstützt!

Speed- Modi

Sie können zwischen 3 verschiedenen Flugmodi wählen. Betätigen Sie hierzu die Modus- Taste (oben links) auf der Fernbedienung, um durch die verschiedenen Flugmodi zu schalten.

Modus 1: Voreingestellt, das Modell fliegt mit reduzierter Geschwindigkeit. Empfehlenswert für Einsteiger.

Modus 2: Das Modell fliegt deutlich schneller und agiler, der Bewegungsradius ist größer.

Modus 3: Das Modell fliegt mit der höchstmöglichen Motordrehzahl.

Fehlersuche und Lösungen

Fehler	Ursache	Lösung
Das Modell reagiert nicht auf Steuerbefehle	Batterien der Fernbedienung nicht korrekt eingelegt.	Batterien überprüfen
	Batterien sind leer	Batterien ersetzen
	Modellakku leer	Laden Sie den Akku auf
Das Modell macht merkwürdige Geräusche	Propeller /Motor beschädigt	Überprüfen Sie die Propeller/Motor. Ggf. tauschen Sie diese aus
Die Fernsteuerung hat keine Verbindung zum Modell	Akku schwach	Akku laden
	Batterien in der Fernsteuerung sind leer	Batterien der Fern-bedienung austauschen
	Akku defekt	Ggf. muß der Akku ersetzt werden
	Das Modell ist außer Reichweite
Das Modell fliegt nicht mehr ausreichend	Ein Motor hat nicht mehr die volle Leistung	Überprüfen Sie alle Motoren auf Funktion. Ggf. tauschen Sie diese aus

Bei weiteren Problemen können Sie uns jederzeit kontaktieren! Unsere Kontaktdaten finden Sie unter "Service & Support".

Ersatz- und Zubehörteile

Artikelnummer	Kurzbezeichnung
ZQ0155 zoopa Q	155 roonin
ZQ0155-A zoopa	Q 155 Gehäuse / Chassis
ZQ0155-B zoopa	Q 155 LiPo Akku
ZQ0155-C zoopa	Q 155 Propeller Set
ZQ0155-D zoopa	Q 155 Prop Guard Set
ZQ0155-E zoopa	Q 155 Platine / Board
ZQ0155-F zoopa	Q 155 USB-Lademodul
ZQ0155-G zoopa	Q 155 Motoren Set

Gewährleistung und Garantie

Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine Gewährleistung zu den nachstehenden Bedingungen eingeräumt:

» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company nach eigener Wahl gegen ein dem Stand der Technik entsprechendes
Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B.: Akkus, Motoren usw.) gilt diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» Diese Gewährleistung gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung und/oder Nichtbeachtung der Anleitung beruht.
» Diese Gewährleistung erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen.
» Gewährleistungsansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Gewährleistung verlängert sich der Gewährleistung-Zeitraum nicht.
» Soweit kein Gewährleistungsfall vorliegt, behält sich ACME the game company vor, dem Kunden den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird hierüber vorab informiert.

Schäden durch mechanische Einwirkungen oder Umbauten sind von der Gewährleistung ausgeschlossen.

Akku-Pflege

Für eine lange Lebensdauer des enthaltenen Akkus befolgen Sie bitte nachstehende Punkte :

• das Flugmodell nie eingeschaltet lagern, immer beim Nichtgebrauch ausschalten
• das Modell nur mit geladenem Akku lagern (min. zu 85%)
• die Verbindung vom Akku zum Flugmodell trennen
• Lagerung nur bei Zimmertemperatur
• den Akku regelmässig alle 3 Montate nachladen, wenn das Flugmodell nicht genutzt wird

Wenn diese Punkte nicht beachtet werden, kann der LiPo-Akku beschädigt bzw. zerstört werden. Dieses ist grundsätzlich bei LiPo-Akkus phykalisch bedingt.
