Produkttyp	Dampfbügeleisen
Marke	BRAUN
Modell	TS535TP
Stromversorgung	220-240 V ~ 50-60 Hz
Wassertankkapazität	300 ml (ca.)
Funktionen	Dauerdampf, Dampfstoß, Sprühen, Trockenbügeln
Dampfvorbereitungssystem	Ja (seitliche Dampfverteilung)
Textilschutz	Ja (Textile Protector)
Automatische Abschaltung	Nein (verfügbar bei TS525A)
Reinigung der Bügelsohle	Stahlwolle, dann sauberes Tuch
Entkalkung des Anti-Kalk-Ventils	Reinigung mit Essig oder Zitronensaft
Entkalkung der Verdampfungskammer	Verfahren in der Anleitung beschrieben
Pflege der Kunststoffteile	Seifenwasser
Material der Bügelsohle	Nicht angegeben
Gewicht	Nicht angegeben
Abmessungen	Nicht angegeben
Kabellänge	Nicht angegeben
Reparierbarkeit	Zugelassenes Braun-Servicecenter
Recycling	Nicht in den Hausmüll geben, an einer Sammelstelle abgeben

Häufig gestellte Fragen - TS535TP BRAUN

Wie verwende ich die Dampffunktion?

Stellen Sie den Thermostat zwischen Punkt und Maximum (Dampfzone). Drücken Sie die Taste Dampffunktion (3), um sie zu aktivieren. Drehen Sie den Dampfregler (3a), um die Dampfmenge einzustellen.

Wie stelle ich die Dampfmenge ein?

Bei hochgestellter Dampffunktionstaste drehen Sie den Dampfregler (3a): im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern.

Was tun, wenn Wasser aus den Dampflöchern läuft?

Reduzieren Sie die Dampfmenge durch Drehen des Reglers gegen den Uhrzeigersinn. Erhöhen Sie die Temperatur oder verwenden Sie die Dampfstoßfunktion mit längeren Abständen.

Wie reinige ich die Bügelsohle?

Verwenden Sie Stahlwolle zum Scheuern der Sohle, dann wischen Sie mit einem sauberen Tuch. Verwenden Sie niemals einen Scheuerschwamm, Essig oder chemische Reinigungsmittel.

Wie entkalke ich das Bügeleisen?

Reinigen Sie zunächst das Anti-Kalk-Ventil (in der Dampffunktionstaste) mit Essig oder Zitronensaft. Führen Sie bei Bedarf das in der Anleitung beschriebene Verfahren zum Entkalken der Verdampfungskammer durch.

Wie verwende ich die Dampfstoßfunktion?

Drücken Sie die Taste Dampfstoß (5) 3-4 Mal, um sie zu aktivieren. Drücken Sie in Abständen von mindestens 5 Sekunden. Kann in vertikaler Position zum Entfalten hängender Kleidung verwendet werden.

Wie bügele ich trocken?

Stellen Sie den Dampfregler auf die Aus-Position, indem Sie die Taste Dampffunktion (3) nach unten drücken.

Was ist das Textilschutzsystem?

Der Textile Protector schützt empfindliche Stoffe vor Hitze. Stellen Sie die Temperatur zwischen Punkt und Maximum ein, Sie können dunkle Stoffe ohne Zwischentuch bügeln. Warten Sie 1 min 30, bevor Sie beginnen.

Warum erzeugt mein Bügeleisen keinen Dampf?

Überprüfen Sie, ob die Dampffunktionstaste in der oberen Position ist. Reinigen Sie das Anti-Kalk-Ventil, wenn der Durchfluss schwach ist. Stellen Sie sicher, dass der Tank gefüllt ist und die Temperatur ausreicht (Thermostat auf Dampfzone).

Wie bewahre ich das Bügeleisen nach Gebrauch auf?

Ziehen Sie den Netzstecker, drücken Sie die Dampffunktionstaste (Aus-Position), leeren Sie den Wassertank. Lassen Sie es abkühlen und bewahren Sie es senkrecht auf der Ferse an einem trockenen Ort auf.

BEDIENUNGSANLEITUNG TS535TP BRAUN

Carl-Ulrich-Straße 4

63263 Neu-Isenburg/Germany

5712710034/06.13

DE/UK/FR/ES/PT/IT/NL/DK/NO/SE/FI/PL/CZ/

SK/HU/HR/SI/TR/RO/MD/GR/RU/UA/Arab

A

B

C

1

2

3

Bitte lessen Sie die Gebrauchsanweisung vor dem ersten Gebrauch vollständig und bewahren Sie sie sorgfältig auf.

Wichtig

• Prüfen Sie, ob die Spannungsangabe auf dem Gerät mit ihrer Netzspannung übereinstimmt.
• Achtung: Aufgrund der hohen Leistung theses Dampfbügeleisens ist eine ausreichende Versorgung über das Stromnetz erforderlich.itte stellen Sie hier zu bei Ihrlem Elektrizitätsunternehmen sich, dass die sogenannte Netzimpedanz nicht großer als 0,32 Ohm ist.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen mit dem Gerät nichtizen. Reinigungsum Wartungsarbeitenden dürfen nicht durch Kinder durchgeführt werden, es sei dann sie sind äter als 8 Jahre und beaufsichtigt.
  Das Bügeleisen und dessen Anschlussleitung müssen während des Betriebes oder Abkuhlens außer Reichweite von Kindern sein, die jünger als 8 Jahre sind.
  Vorsicht: HeiBe Oberflächen! Bügeleisen entwickeln hohe Temperaturen undheiBen Dampf, die zu Verbrennungen führen können.
• Ziehen Sie immer den Netzstecker (und stellen Sie sicher, dass sich der Dampfknopf in der

unteren Position (= Dampf aus) befindet), bevor Sie Wasser in das Bügeleisen einfllen. Ziehen Sie damit immer am Stecker – nicht am Kabel. Das Netzkabelarf nicht mit bereits Gegenständen oder der bereits Bögelsohle in Kontakt kommt.

• Wahlend des Bügeln darf der Dampfknopf (3) nicht herausgezogen werden.
  Die Fülloffnung darf während des Gebrauchs nicht geöffnet werden.
• Das Gerätarf nicht in Wasser getaucht werden.
• Das Bügeleisen finden nur auf einer stabilen Fläche benutzt und abgestellt werden. Stellen Sie es bei kurzen Bügelpausen aufrecht mit seiner Abstellfläche auf einen stabilen Untergrund.
• Lassen Sie das Bügeleisen nicht unbeaufsichtigt, solange es am Netz angeschlossen ist.
  Das Bügeleisen finden nicht mehr benutzt werden, wenn es heruntergeben ist, wenn es sichtbare Beschädigungen aufweist oder ausläuft. Überprüfen Sie auch das Netzkabel regelmäßig auf Beschädigungen.
• Falls das Gerät oder das Netz-kabel beschädigt ist, wenden Sie sich an eine autorisierte Braun Kundendienstelle. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

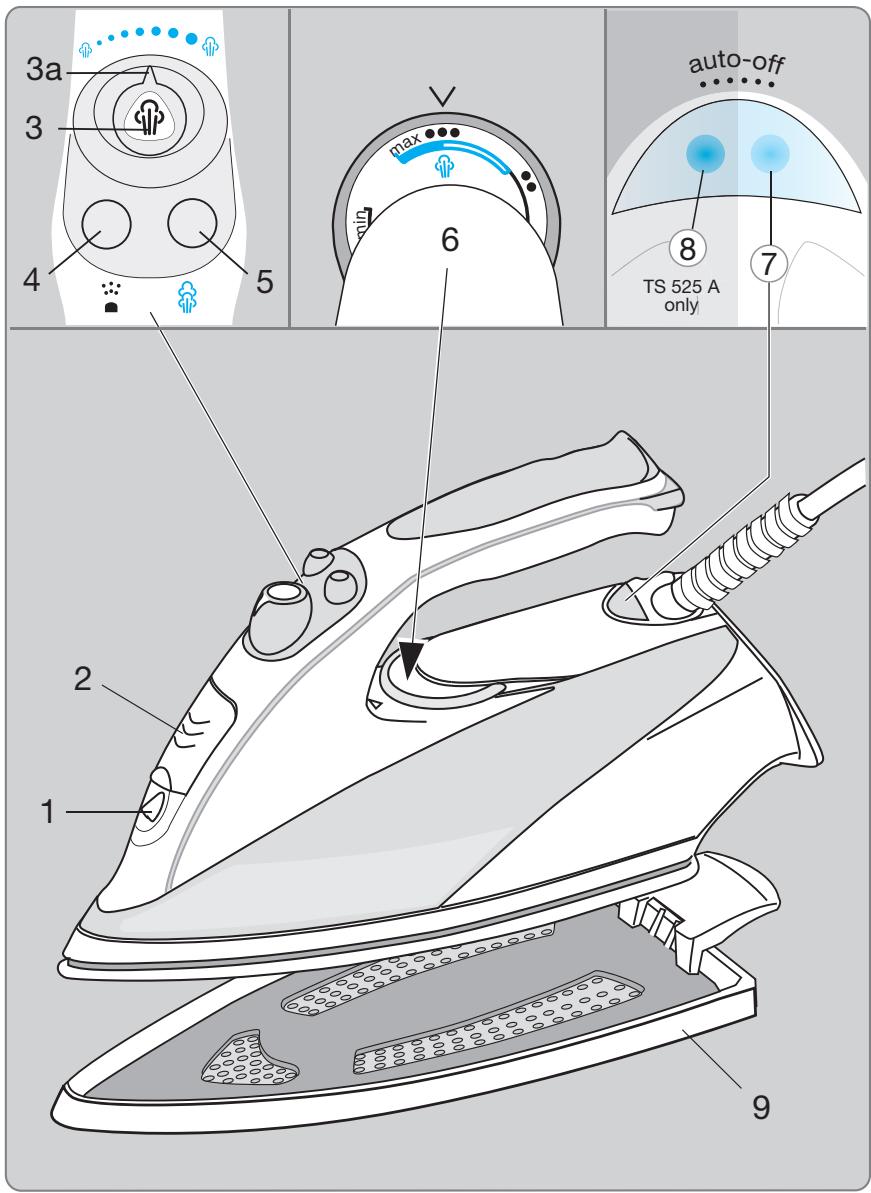

A Gerätebeschreibung

1 Wasserspruhduse
2 Wassertanköffnung
3 Dampfknopf
3a Dampfmengenregler
4 Spruhknopf
5 Power-shot-Knopf
6 Temperaturregler
7 Temperatur-Kontrollampe

8 «auto-off» Kontrollampe (automatische Abschaltung, nur bei Modell TS 525 A)
9 Textile Protector (nur bei Modell TS 535 TP, TS 545 TP S)

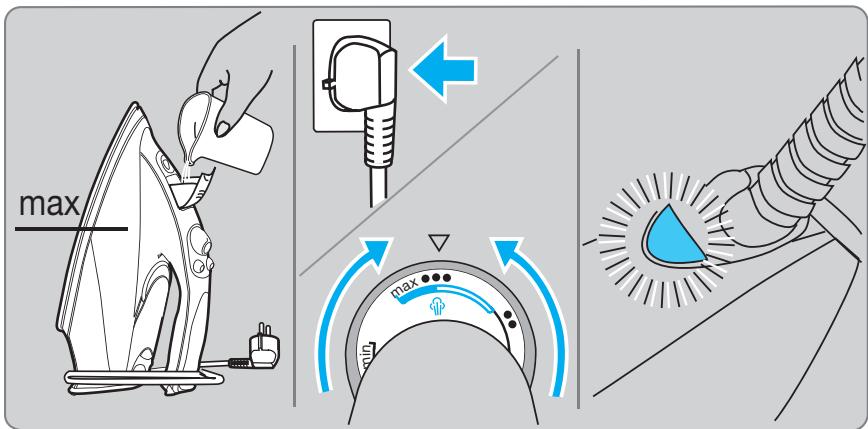

B Inbetriebnahme

• Wasser bis zur «max»-Markierung auf dem Wassertank einfllen. Benutzten Sie normales Leitungswasser bis 17^ dt. Härte (3 mmol), bei härterem Wasser eine Mischung aus 50% Leitungswasser und 50% destilliertem Wasser. Verwenden Sie nice ausschließlich destillertes Wasser. Fügen Sie dem Bügelwasser keine Zusätze wie z.B. Stärke bei. Verwenden Sie kein Wasser aus einem Wäschetrockner.
  Gerät aufrecht stehen lessen und anschließen. Temperatur einstehen (siehe Materialtabelle auf der Abstellfläche des Bügeleisens oder Bögulanweisung des Textilherstellers).
  Die Temperatur-Kontrollampe (7) erlischt, wenn die gewünschte Temperatur erreicht ist (nach ca. 1 Min.).

C Bügeln

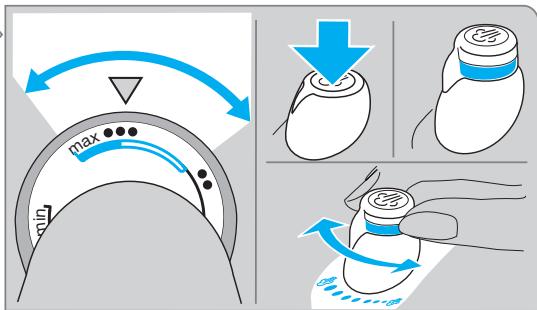

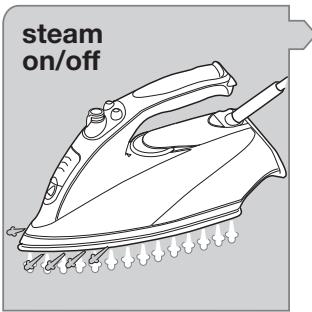

1 Dampf ein/aus

Für das Bügeln mit variabel einstellbarem Dauerdampf muss der Temperaturregler (6) gemäß Abbildung C1 von größter «●» bis «max» eingestellt werden.
Drücken Sie ggf. auf den Dampfknopf (3), um den Dampf einzuschalten.

Dampf ein

Dampf aus

Befindet sich der Dampfknopf nun in der oberen Position (Dampf ein), kann am Dampfmengenregler (3a) durch Drehendie Dampfmenge eingestellt werden.

Wir empfehlen die Einstellung einer mittle- ren Dampfmenge für alle normalen Biegeltätigkeiten.Nur für das Bugeln von Leinen, schwerer Baumwolle oder ähnlichen Stoffen empfehlen wir die maximale Dampf- mengeneinstellung.

Vorbehandlung

Dampf tritt am vorderen Bereich der Bügelsohle auch seitlich aus. Dies dient dem «Vorbedampfen» der Textilien und erleichtert das eigentliche Bögeln.

Vorsicht! Es tritt seitlich Dampf aus.

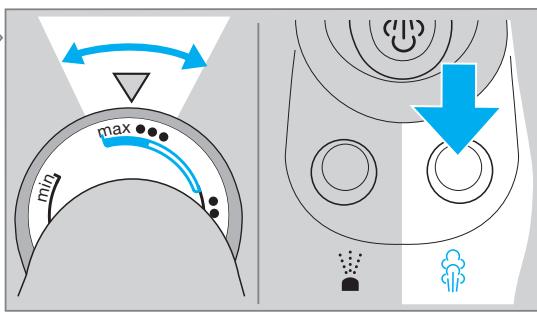

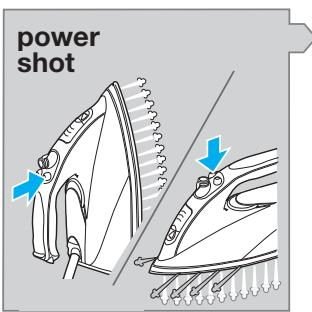

2 Power shot: DampfstoB

Betätigten Sie den Power-shot-Knopf (5) vor dem Einsatz dieser Funktion 3-4-mal, um ihn zu aktivieren. Der Power-shot-Knopf sollte dann in Abständen von nicht weniger als 5 Sekunden gedrückt werden. Power-shot kann auch beim Bügeln ohne Dampf eingesetzt werden. Dabei muss der Temperaturregler allerdings im Bereich von «●●●» bis «max» eingestellt sein.

Die Power-shot-Funktion kann auch zum Bedampfen hangender Textilien eingesetzt werden.

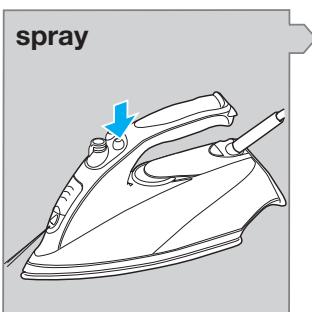

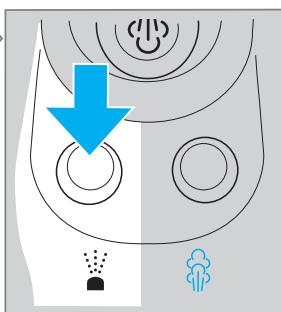

3 Sprühfunktion

Spruhknopf (4) drucken.

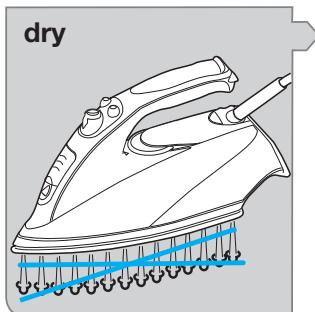

4 Trockenbügeln

Dampfnopf (3) nach unten drücken, um den Dampf auszuschalten.

Automatische Abschaltung (nur bei Modell TS 525 A)

Der Abschaltmechanismus verursacht während des Bügelns ein leichtes Rasseln. Dieses Rasseln ist normal und in keinem Fall ein Hinweis auf einen Fehler. Die «auto-off» Kontrollampe (8) blinkt, wenn sich das Bügeleisen automatisch abgeschelt hat, und bzw wenn es ca. ...

• 30 Sekunden lang waagerecht auf der Bügelsohle oder
• 8 Minuten lang senkrecht auf der Abstellfläche stehen.

Zum Wiedereinschalten bewegen Sie das Bügeleisen. Wenn die Temperatur-Kontrollampe aufhört zu blinken, ist die Stromzufuhr wieder eingescheltet. Die automatische Abschaltung wird ca. 2 Minuten nach dem Anschlieben des Bügeleisens an die Steckdose wirksam.

D Textile Protector

(nur bei Modell TS 535 TP, TS 545 TP S)

Der Braun Textile Protector schützt empfindliche Gewebe vor Hitzeschäden. Somit konnen die meisten dunklen Stoffe ohne Zwischentuch gebügelt werden. Um vor dem Bügeln die Reaktion Ihres Gewebes zu prüfen, empfehlen wir, einen klinen Bereich auf links zu bügen. Mit dem Textile Protector konnen Sie empfindliche Gewebe mit Temperatureinstellung «●●» bis «max» bügen, so dass Sie alle Dampfunktionen Ihres Bügeleisens einsetzen konnen. Sie konnen schon ca. 1½ Minuten nach dem Anbringen des Textile Protector mit dem Bügeln beginnen.

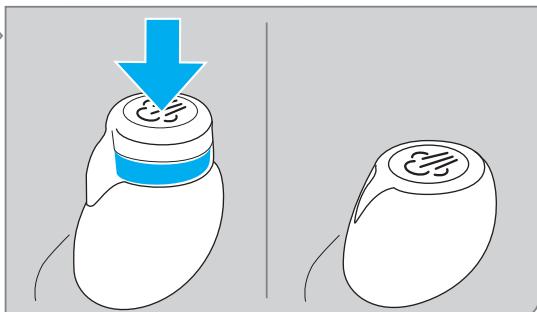

E Nach dem Bügeln

• Netzsteckerziehen, Dampfknopf (3) eindrucken.
  Um die Lebensdauer des Bügeleisens zu verlangern, den Wassertank entleeren.
  Das ausgekühte Bügeleisen an einem trockenen Ort aufrecht abstellen.

F Pflege und Reinigung

Die Bügelsohle kann mit Stahlwolle gereinigt werden. Danach mit einem Tuch abwischen. Verwenden Sie keinesfalls Scheuerschwämme, Scheuermittel, Essig oder Chemikalien.

Zur Reinigung des Soft-Materials am Griff empfehlen wir Seifenwasser.

G Reinigen des Anti-Kalk-Ventils

Das Anti-Kalk-Ventil befindet sich am unteren Ende des Dampfknopfes (3). Es soit regelmäßig entkakt werden (z.B. wenn die Dampfentwicklung nachlässt). Gehen Sie wie folgt vor:

1) Netzsteckerziehen und Wassertank leeren.
2) Dampfknopf drucken, so dass er in die obere Position gelamt.
3) Vorsichtig herausziehen (dabei kann etwas Wasser an der Bügelsohle austreten).
4) Das Anti-Kalk-Ventil nicht berühren.
5) Tauchen Sie es in Essig (keine Essig-Essenz) oder Zitronensaft, bis die Kalk-partikel weich werden.
6) Reinigen Sie es mit einer (nicht-metallischen) Bürste, bis alle Öffnungen frei von Rückständen sind.
7) Unter flieBendem Wasser abspulen.
8) Dampfnopf wieder einsetzen.
9) Dampfknopf drucken, um die Dampf-ein/ aus-Funktion zu prufen.

Achtung: Das Bügeleisen finden nie ohne Dampfknopf benutzt werden.

H Entkalken / Anti-Kalk-System

Wenn Kalkpartikel aus der Bügelsohle austreten oder wenn die Dampffunktion selbst nach dem Reinigen des Anti-Kalk-Ventils noch nicht zufriedenstellend ist, sollenn Sie die Dampfkammer wie folgt entkalken:

1) Dampfknopf muss sich in der unteren Position befinden.
2)-3) Wassertank fällen, Bügeleisen ans Netz anschlieben und Temperatur auf «●●» einstellen.
4)-5) Warten, bis die Temperatur-Kontroll-lampe erlischt. Netzsteckerziehen.
6)-7) Bügeleisen über ein Waschbecken halten, den Dampfknopf drücken, dann vorsichtig hochziehen, etwas drehen und in dieser Position setzen.

Vorsicht: Beim Hochziehen des Dampfknopfes treten heiBes Wasser und Dampf aus der Bügelsohle aus.

8) Dampfknopf wieder drucken, so dass er in der unteren Position einrastet.
9)-10) Wassertank füssen, Bügeleisen ans Netz anschließen und Temperatur auf «●●» einstehen.
11) - 13) Wenn die Temperatur-Kontrollampe erlischt, den Power-shot-Knopf viermal drucken, um zusätzlich möglichke Kalkpartikel zu entfernen. Netzstecker ziehen,

die Bügelsohle abkühlen setzen und wie in Abschnitt «G» beschrieben, reinigen.

Achtung: Das Bügeleisen finden nie ohne Dampfknopf benutzt werden.

Mögliche Probleme und deren Behebung

Problem	Hilfe
Tropfen treten aus der Bügelsohle aus	Dampfmengenregler zu-rückdrehen oder Dampf ausschalten durch Eindrücken des Dampf-knopfes. Power-shot-Knopf in größeren Abständen betätigten.Höhere Temperaturein-stellung wählten.
Kein Dampf	Dampfknopf drücken, obere Position = Dampf ein.
Dampfbildung{lösst nach; kein Dampf mehr	Wasserfüllstand prüfen, Anti-Kalk-Ventil reinigen (siehe «G»).
Kalkpartikeltreten aus der Bügelsohle aus	Dampfkammer entkalien (siehe «H»).

Änderungen vorbehalten.

Dieses Gerät darf am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden. Die Entsorgung kann über den Braun Kundendienst oder lokal verfügbare Rückgabe- und Sammelsysteme erfolgen.
