DE 20 S - Heizung Heylo - Kostenlose Bedienungsanleitung

Produkttyp	Elektroheizer
Modell	DE 20 S
Abmessungen (L × B × H)	730 × 414 × 482 mm
Gewicht	20,5 kg
Stromversorgung	400 V / 50-60 Hz, 32 A CEE-Stecker
Heizleistung (einstellbar)	6 kW / 12 kW / 18 kW
Luftdurchsatz	1410 m³/h
Temperaturerhöhung (Δt)	63 K
Geräuschpegel	67 dB(A)
Betriebsarten	Nur Lüftung, Heizung in 3 Stufen (6/12/18 kW)
Schlauchkompatibilität	Ja, bis zu 7,5 m Schlauch (Ø 305 mm)
Sicherheitsmerkmale	Sicherheitstemperaturbegrenzer (STB), Übertemperaturschutz, Motorschutz, rote Störungsanzeige
Steuerung	Nockenschalter mit 4 Stellungen (Aus, Lüftung, 6 kW, 12 kW, 18 kW); optionaler Raumthermostat
Wartung	Vor jedem Gebrauch Gerät prüfen; mindestens jährliche Kontrolle des Sicherheitsbegrenzers und Sauberkeit; Reinigung mit Druckluft oder HEYLO Spezialreinigern
Reparierbarkeit	Ersatzteile verfügbar (siehe Handbuch); Reparaturen nur durch HEYLO oder autorisierte Servicepartner
Zubehör	Heißluftschlauch (Art. 1250067), Raumthermostate (verschiedene), Anschlussstecker, HEYLO POWER CLEAN Reiniger
Anwendung	Punktheizung, geschlossene Raumheizung, Schlauchbetrieb für gerichtete Warmluft
Sicherheitsabstände	Seite: 0,60 m; Saugseite: 2 m; Ausblasseite: 0,20 m; Oben: 2 m
Umgebungstemperaturgrenze	Max. 60 °C für Umluftbetrieb
Gehäusematerial	Metall- und Kunststoffteile

Häufig gestellte Fragen - DE 20 S Heylo

Wie starte ich das DE 20 S Heizgerät?

Schließen Sie den CEE-Stecker an eine geeignete geerdete Steckdose (400 V, 32 A) an. Stellen Sie den Nockenschalter (A) auf die gewünschte Heizleistung (6, 12 oder 18 kW) oder nur Lüftung. Die grüne Betriebsleuchte zeigt den Betrieb an. Lassen Sie das Gerät nicht unbeaufsichtigt.

Welche Sicherheitsabstände müssen eingehalten werden?

Halten Sie mindestens 0,60 m auf den Seiten, 2 m auf der Saugseite, 0,20 m auf der Ausblasseite und 2 m nach oben ein. Das Gerät darf nicht in der Nähe von brennbaren Materialien aufgestellt oder mit Textilien abgedeckt werden.

Kann ich das DE 20 S mit einem Schlauch verwenden?

Ja, das DE 20 S ist geeignet für den Schlauchbetrieb mit einem maximal 7,5 m langen Schlauch (Durchmesser 305 mm). Stellen Sie sicher, dass der Schlauch möglichst gerade ohne Knicke verlegt wird, um Überhitzung zu vermeiden.

Was bedeutet die rote Störungsleuchte?

Die rote Störungsleuchte (D) zeigt an, dass der Sicherheitstemperaturbegrenzer (STB) aufgrund von Überhitzung ausgelöst hat. Schalten Sie das Gerät aus, lassen Sie es abkühlen, überprüfen und beseitigen Sie die Überhitzungsursache, setzen Sie dann den STB zurück, bevor Sie es wieder einschalten.

Wie stelle ich die Heizleistung ein?

Verwenden Sie den Nockenschalter (A), um die gewünschte Leistung auszuwählen: Stellung 2 = 6 kW, Stellung 3 = 12 kW, Stellung 4 = 18 kW. Stellung 1 ist nur Lüftung (Gebläse ohne Heizung).

Kann ich einen Thermostat anschließen?

Ja, entfernen Sie die Kappe vom Steckdoseneinsatz (B) und stecken Sie einen optionalen Raumthermostat (als Zubehör erhältlich) ein. Der Thermostat regelt das Heizgerät automatisch, um die eingestellte Temperatur zu halten.

Wie oft sollte das Gerät gereinigt und gewartet werden?

Vor jedem Gebrauch: auf Beschädigungen, Verschmutzungen an Gittern und Versorgungsleitungen prüfen. Mindestens einmal jährlich: den Sicherheitstemperaturbegrenzer überprüfen, Schaltschrank und elektrische Komponenten reinigen. Verwenden Sie Druckluft oder HEYLO Spezialreiniger für Kunststoff- und Metallteile. Kein Wasser oder Chemikalien auf elektrischen Bauteilen verwenden.

Was tun, wenn das Heizgerät nicht startet?

Prüfen: Hauptschalter ein, Sicherungen in der Gebäudeinstallation, Steckverbindung, Zuleitung. Überprüfen Sie auch die Steuersicherung (6,3 A) und wenn ein Raumthermostat angeschlossen ist, stellen Sie sicher, dass die Kappe oder der Thermostat richtig sitzt. Wenn der FI-Schalter (RCD) ausgelöst hat, reinigen Sie die Heizspirale mit Druckluft.

Ist das DE 20 S für den Einsatz in explosionsgefährdeten Umgebungen geeignet?

Nein. Das Heizgerät darf nicht an Orten eingesetzt werden, an denen brennbare Gase, Dämpfe oder Staub-Luft-Gemische auftreten (z. B. Tankstellen, Lackierereien, landwirtschaftliche Bereiche mit Staub).

Wie entsorge ich das Heizgerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät umweltgerecht gemäß den örtlichen Vorschriften. Die zuständigen gesetzlichen Bestimmungen müssen beachtet werden. Wenden Sie sich bei Bedarf an einen professionellen Entsorgungsdienst.

BEDIENUNGSANLEITUNG DE 20 S Heylo

EG-Konformitätserklärung IIA

Gemäß der EG-Richtlinie für Maschinen 2006/42/EG

Für Gerätebaureihe : Elektrogeräte - Elektroheizer

Typ: DE 10, DE 20, DE 20 S

HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht werden, den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“, sowie folgenden Bestimmungen und Normen entsprechen.

Zutreffende EG-Richtlinien:

Maschinenrichtlinie 2006/42/EG

Niederspannungsrichtlinie 2014/35/EU

EMV – Richtlinie 2014/30/EU

Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.

Angewandte Normen:

DIN VDE 0700 Teil 1 und Teil 30

DIN EN 55014-1:2012-05

EN 60 335-1

EN 60 335-2-30

CE

Achim, 18.07.2016

Milledo

Dr. Thomas Wittleder

- Geschäftsführer -

Inhaltsverzeichnis

1. Allgemeines....3
2. Inbetriebnahme ....3
3. Anwendung / Einsatzbereiche....5
4. Aufstellrichtlinien ....5
5. Technische Daten ....6
6. Wartung und Reinigung....7
7. Optionales Zubehör....7
8. Fehlersuche und -behebung....8
9. Ersatzteilliste ....9
10. Schaltplan....11

1. Allgemeines

ACHTUNG: Vor Inbetriebnahme unbedingt lesen!

Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung.

Die Elektroheizer der DE-Reihe sind leichte, gut transportable Warmlufterzeuger. Die Heizleistung ist 3-stufig einstellbar, die Luftmenge nicht. Ein Anschluss von Luftleitungen beim Gerät DE 20 ist nicht zulässig. Der Elektroheizer DE 20 S ist für Schlauchbetrieb mit einem maximal 7,5 m langem Schlauch (∅ 305 mm) geeignet. Es dürfen nur die dafür vorgesehenen Schläuche verwendet werden.

Die Elektroheizer sind geeignet zur Punktbeheizung (z.B. von Maschinen oder von Arbeitsplätzen) und zur Beheizung von geschlossenen Räumen. Sie sind für den waagerechten Betrieb konstruiert.

Der Anschluss eines Raumthermostaten ist möglich.

2. Inbetriebnahme

3 N \~ 400 V / 50 Hz

16 A CEE-Stecker (DE10)

32 A CEE-Stecker (DE 20, DE 20 S)

CEE-Stecker in die geeignete Steckdose stecken. Die Anschlusssteckdose muss geerdet sein und über die Absicherung durch einen Fehlerstromschutzschalter verfügen.

Darauf achten, dass die angegebenen Sicherheitsabstände eingehalten werden (siehe 3.3).

Das Gerät nicht unbeaufsichtigt betreiben.

Einschalten

1. Schalter A ist für den Betrieb als Heizgerät. Hier können Sie den Heizvorgang starten. Die gewünschte Heizleistung (6 - 18 KW) können Sie ebenfalls an Schalter A einstellen.
2. Der Betrieb wird Ihnen über die grüne Betriebsleuchte C angezeigt. Sollte die Lampe nicht leuchten, prüfen Sie bitte die Stromversorgung oder die Steuersicherung F.

Schalterstellung	DE 10	DE 20 / DE 20 S
0	Aus	Aus
1	Lüften	Lüften
2	3 kW	6 kW
3	6 kW	12 kW
4	9 kW	18 kW

1. Für den Betrieb mit Raumthermostat muss die am Buchseneinsatz B des Gerätes befestigte Kappe entfernt werden. Nun kann der Thermostatstecker in die Gerätebuchse gesteckt werden. Bei Betrieb ohne Raumthermostat muss immer die Kappe montiert sein.
2. Raumthermostat (Sonderzubehör) auf die gewünschte Temperatur einstellen. Jetzt arbeitet das Gerät automatisch und schaltet sich ab, wenn die eingestellte Temperatur am Raumthermostat erreicht ist.

Abschalten

1. Geräteschalter A ausschalten (Knebel auf Stellung „Aus“ drehen)
2. Raumthermostat unter Raumtemperatur stellen.

Sicherheit:

- Alle Geräte verfügen über einen Sicherheitstemperaturschalter (E). Sollte das Gerät überhitzen, löst dieses Sicherheitselement aus.

Die Störungsleuchte D leuchtet dann rot.

Nach ein paar Minuten, können Sie das Sicherheitselement wieder entriegeln. Bitte prüfen Sie unbedingt, was der Grund der Abschaltung war, und beseitigen Sie diesen vor erneuter Inbetriebnahme.

- Das Gerät DE 20 S verfügt über einen weiteren Thermostat, der die Ausblastemperatur kontrolliert. Sollte die Temperatur 100°C überschreiten, schaltet der Thermostat automatisch einen Teil der Heizung ab. Ist die Temperatur wieder normal, wird die volle Heizleistung wieder zugeschaltet.

Diese Funktion verursacht im Moment der Regelung ein leises Klacken im Gerät. Diese Funktion schützt den angeschlossenen Warmluftschlauch vor Überhitzung.

Abbildung Bedienpanel (DE 20/DE 20 S) (Ausblasseite)

Abbildung Bedienpanel (Ansaugseite)

3. Anwendung / Einsatzbereiche

Hauptverwendungszweck der DE Geräte ist der Einsatz für die Beheizung an wechselnden Arbeitsorten. Das Gerät dient hierbei der Erwärmung von Räumen oder Materialien.

ACHTUNG: Die DE-Heizgeräte dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden.

Auslegung: Um den Wärmebedarf von Räumen oder Gebäuden zu ermitteln, stehen Ihnen auf der Internetseite www.heylo.de sowie www.waermebedarfsrechner.de ein Rechner kostenlos zur Verfügung. Außerdem können Sie den Wärmebedarf auch mit folgender Formel berechnen:

Wärmedämmung	Außenfläche		Faktor		Temperatur-	Heizleistung
ohne Wärmedämmung	in m2	x	0,058	x	in Kelvin	in KW
mit Dämmung	in m2	x	0,04	x	in Kelvin	in KW

Umluftbetrieb

Die Elektroheizer dürfen bis zu einer Ansaugtemperatur von 60°C in Umluft betrieben werden. Intern ist der Motor mit einem Übertemperaturschutz ausgestattet, welcher den Motor bei Umgebungstemperaturen von über 60°C ausschaltet. Bei höheren Ansaugtemperaturen besteht die Gefahr, dass Schäden am Gerät entstehen.

Schlauchbetrieb:

An das Gerät DE20S kann ein Warmluftschlauch angeschlossen werden. Die max. Schlauchlänge ist auf 7,6 m begrenzt. Bitte achten Sie auf eine möglichst gerade Schlauchverlegung. Viele Bögen oder ein eingeklemmter Schlauch können ebenfalls den Übertemperaturschutz im Gerät auslösen.

Heizbetrieb:

Im Heizbetrieb müssen die Geräte sicher aufgestellt werden, die Geräte dürfen während des Betriebes nicht kippeln oder umfallen können. Die Ausblasseite muss entsprechend der Aufstellrichtlinien (Punkt 4) Abstand zu brennbaren Materialien haben. Die Umgebungstemperaturen dürfen nicht über 60°C betragen.

4. Aufstellrichtlinien

1. Aufstellort

Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-, Luft- oder Staub-Luft-Gemische auftreten (z.B. Tankstellen, Lackierereien usw.) und auch nicht dort, wo sie brennbare Kleinteile ansaugen, die an der Heizspirale entzündet und glühend ausgeblasen werden können (z.B. Stroh, Papier, Sägespäne usw.).

Der Elektroheizer DE 20 darf nicht an Luftkanäle oder -schläuche angeschlossen werden. Das Gerät DE 20 S ist für Schlauchbetrieb mit maximal einem 7,5 m langen Schlauch (305 mm Durchmesser) geeignet. Es ist darauf zu achten, dass der Schlauch möglichst gerade und ohne Knicke verlegt wird. Bei unsachgemäßem Verlegen des Schlauches überhitzt das Gerät und der Sicherheitstemperatur-begrenzer schaltet das Gerät ab.

2. Aufstellung

Elektroheizer dürfen nicht in unmittelbarer Nähe von Badewannen, Duschen, Waschbecken oder Schwimmbecken betrieben werden.

3. Sicherheitsabstände zu brennbaren Teilen:

Seitlich: 0,60 m Ausblasseite: 2,00 m

Ansaugseite: 0,20 m Nach oben: 2,00 m

Die Elektroheizer dürfen nicht mit Textilien bedeckt werden!

Fußboden und Decke müssen feuerhemmend sein. Ansaug- und Ausblasstutzen dürfen nicht verengt werden.

1. Bei Verwendung auf dem Bau müssen die Sicherheitsrichtlinien der Bau-Berufsgenossenschaften eingehalten werden.

2. Bei Verwendung in der Landwirtschaft gelten die Vorschriften der landwirtschaftlichen Berufsgenossenschaften und Sachversicherer.

3. Gesetzliche Vorschriften: folgende Vorschriften sind bei Aufstellung und Inbetriebnahme zu beachten:

Arbeitsstättenverordnung §§ 5 und 14

Arbeitsstättenrichtlinie ASR 5

Unfallverhütungsvorschriften VBG 43

erhältlich bei: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstraße 6, 10787 Berlin).

1. Das Gerät darf nicht unter Wandsteckdosen betrieben werden.

2. Das Gerät darf nicht ohne Aufsicht durch eine Programmschaltuhr betrieben werden.

5. Technische Daten

Gerätetyp		DE 10	DE 20	DE 20 S
Art.-No		11019251101935	11019261101936	1101927
Heizleistung	kW	3/6/9	6/12/18	6/12/18
Luftleistung	m3/h	710	1050	1410
Elektr. Anschluss	V/Hz	400/50400/60	400/50400/60	400/50400/60
Stromaufnahme	A	4,3/ 8,6 /13	8,7 / 17,3 / 26	8,7 / 17,3 / 26
Absicherung	A	16	32	32
Temperaturerhöhung	Δt(K)	50	70	63
Lautstärke	dB(A)	49	59	67
Maße L / B / H	mm	570 / 414 / 482	570 / 414 / 482	730 / 414 / 482
Gewicht	kg	18,5	18,5	20,5

6. Wartung und Reinigung

Bitte prüfen Sie das Gerät nach jedem Gebrauch auf:

• Beschädigungen am Gehäuse oder Zuleitungen.
• Beschädigungen am Anschlussstecker
• Beschädigungen an Sicherheitsgittern
  • Verschmutzungen auf Lüftungsgittern

Bitte prüfen Sie das Gerät zusätzlich mind. jährlich auf:

• Funktion des Sicherheitstemperaturbegrenzers
• Reinigung des Schaltkastens inkl. der Elektrobauteile
• Allgemeine Sichtprüfung

ACHTUNG:

Bitte achten Sie auf die Pflicht der Durchführung einer mind. jährlichen BGVA3-Prüfung für gewerbliche Nutzer lt. der Berufsgenossenschaften.

Reinigung

• Für die Reinigung von verstaubten Elektrokomponenten empfehlen wir das Ausblasen mit Druckluft.
• Metallkomponenten können mit dem HEYLO Spezialreiniger Art.-No 1800105 gereinigt werden.
• Kunststoffkomponenten können mit dem HEYLO Spezialreiniger Art.-№ 1800104 gereinigt werden.

ACHTUNG:

Elektrobauteile dürfen auf keinen Fall mit Wasser oder chemischen Reinigern in Berührung kommen.

1. Optionales Zubehör

Beschreibung	HEYLO Art.-No
Warmluftschlauch ∅ 305 mm (für DE20S)	1250067
Raumthermostat +5°C bis +30°C IP 20	1430003
Raumthermostat +5°C bis +30°C IP 20 mit Stecker und Kabel	1240075
Raumthermostat -10°C bis +40°C IP 54	1430033
Raumthermostat -10°C bis +40°C IP 54 mit Stecker und Kabel	1240100
Thermostat Anschluss-Stecker	1450914
HEYLO POWER CLEAN Kunststoffreiniger	1800104
HEYLO POWER CLEAN Metallreiniger	1800105

8. Fehlersuche und -behebung

FEHLER	URSACHE	BESEITIGUNG
Gerät läuft nicht an	Hauptschalter ausgeschaltet Sicherungen der Hausinstallation ausgelöst. Stecker aus Hauptschaltertafel oder Verlängerungskabel gezogen. Zuleitung defekt.	Prüfen, bis zu welcher Stelle Strom vorhanden ist. Defekt beseitigen.
	Netzabschaltung	Warten bis Strom wiederkommt.
	Raumthermostatanschluss ist nicht gebrückt.	Kappe für Raumthermostat-anschluss oder Raumthermostat anschließen.
	Steuersicherung defekt.	Sicherung auswechseln (6,3 A träge).
	Fehlerstrom-Schutz-Schalter der Hausinstallation hat ausgelöst.	Heizspirale reinigen (evtl. mit Pressluft), ansonsten zur Reparatur.
Rote Störungsleuchte leuchtet	STB hat ausgelöst	Gerät wurde überhitzt. Fehlerquelle beseitigen und STB entriegeln.
Ventilator läuft, Gerät heizt nicht mit voller Leistung / Ventilator läuft langsamer	Eine oder zwei Phasen ohne Strom.	Zuleitungen überprüfen, defekt beseitigen oder evtl. eine bzw. zwei Sicherungen bauseits auswechseln.
	Luftschütz defekt.	Gerät zur Reparatur
	Heizspirale defekt.	Gerät zur Reparatur
	Thermostat hat geregelt, da die Ausblastemperatur über 100°C lag	Luftführung durch schlechte Schlauchverlegung gestört Umgebungstemperatur zu hoch
Gerät heizt, Ventilator läuft nicht	Ventilator defekt, Schütz defekt	Gerät zur Reparatur

Ist das Gerät durch das Netzkabel mit Strom versorgt, dürfen die Arbeiten an der elektrischen Anlage nur von elektrischem Fachpersonal bzw. einer elektrisch unterwiesenen Person entsprechend VBG 4 ausgeführt werden.

Bitte lassen Sie Reparaturarbeiten der Elektro-Geräte nur von der Firma HEYLO oder deren Servicepartner durchführen.

Außerbetriebnahme und Entsorgung des Gerätes

Das Gerät ist für langjährigen Betrieb ausgelegt.

Wenn es entsorgt werden soll, hat dies gemäß der aktuellen einschlägigen gesetzlichen Bestimmungen in umweltschonender Weise zu erfolgen.

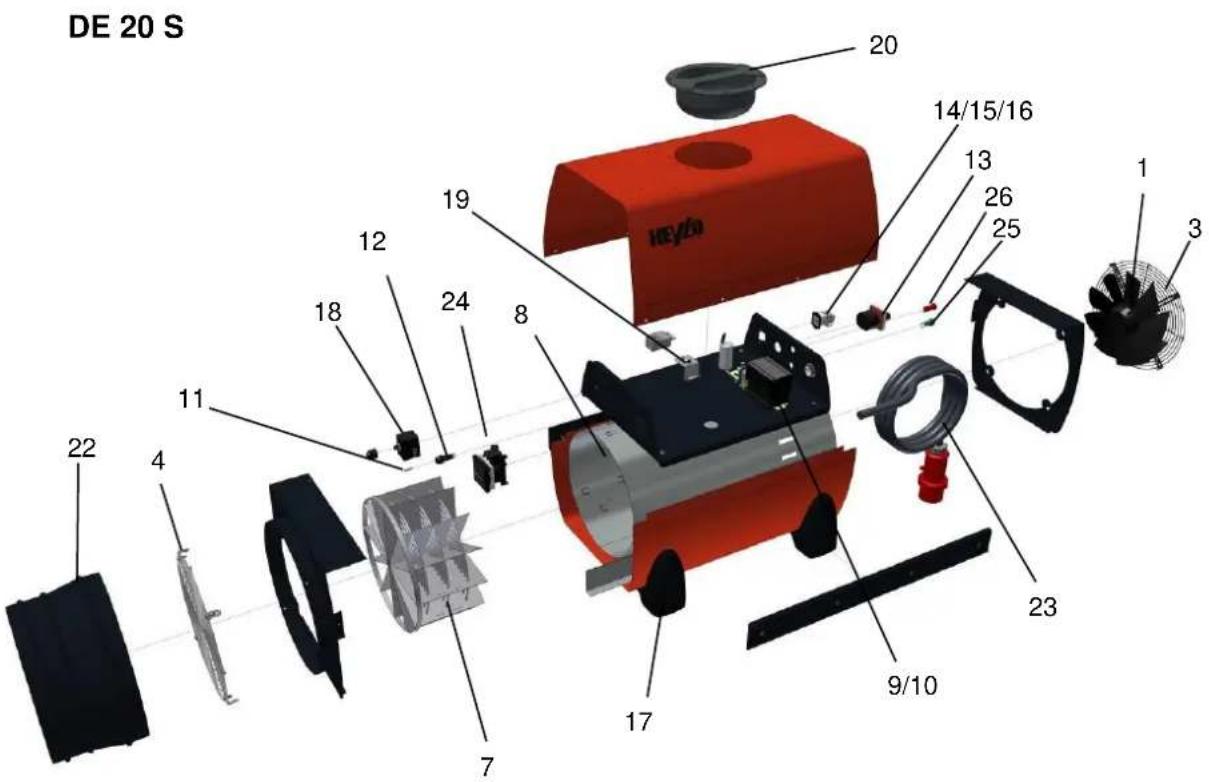

1. Ersatzteilliste

Pos.	HEYLO Art.-No	DE 10	DE 20	DE 20 S	Bezeichnung
1	1400216			●	Ventilator komplett
2a	1230603	●			Ventilator komplett, nicht montiert
2	1230604		●		Ventilator komplett, nicht montiert
3	1262400	●	●	●	Schutzgitter Ventilator
4	1262403	●	●	●	Schutzgitter Ausblasseite
5	1400207	●	●		Spaltmotor
6	1400310			●	Kondensator 3μF, 400V
7	1400526		●	●	Rundlüftereinsatz 18 kW
7a	1400525	●			Rundlüftereinsatz 9 kW
8	1300300	●	●	●	Isoliermantel für Heizeinsätze
9	1440013	●	●	●	Schütz (18A)
10	1440014		●	●	Kleinschütz (22A)
11	1440400	●	●	●	Steuersicherung 6,3 A, 230 V
12	1440408	●	●	●	Miniatur-Gerätesicherungsschalter
13a	1440709	●			Nockenschalter DE10 (4stufig)
13	1440707		●	●	Nockenschalter DE20/DE20S (4stufig)
14	1450912	●	●	●	Anbaugehäuse für RT
15	1450916	●	●	●	Kappe für Raumthermostatanschluss
16	1451002	●	●	●	Buchseneinsatz
17	1660020	●	●	●	Gerätefuß
18	1430017	●	●	●	Sicherheitstemperaturbegrenzer 100°
19	1430123			●	Thermostat für Schlauchschutz
20	1660021	●	●	●	Schalengriff
21	1651717		●		Lüfterflügel DM 254/34°
22	1309288			●	Ausblasstutzen
23a	1450283	●			Netzkabel mit Stecker 16 A
23	1450282		●	●	Netzkabel mit Stecker 32 A
24	1309290	●	●	●	Betriebsstundenzähler
25	1440045	●	●	●	Signalleuchte grün (Betrieb)
26	1440046	●	●	●	Signalleuchte rot (STB)

10. Schaltplan

DE10

DE 20

to be obtained from: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstrasse 6, D-10787 Berlin, Germany).

DE 20
