BEDIENUNGSANLEITUNG NV70K1340BS SAMSUNG

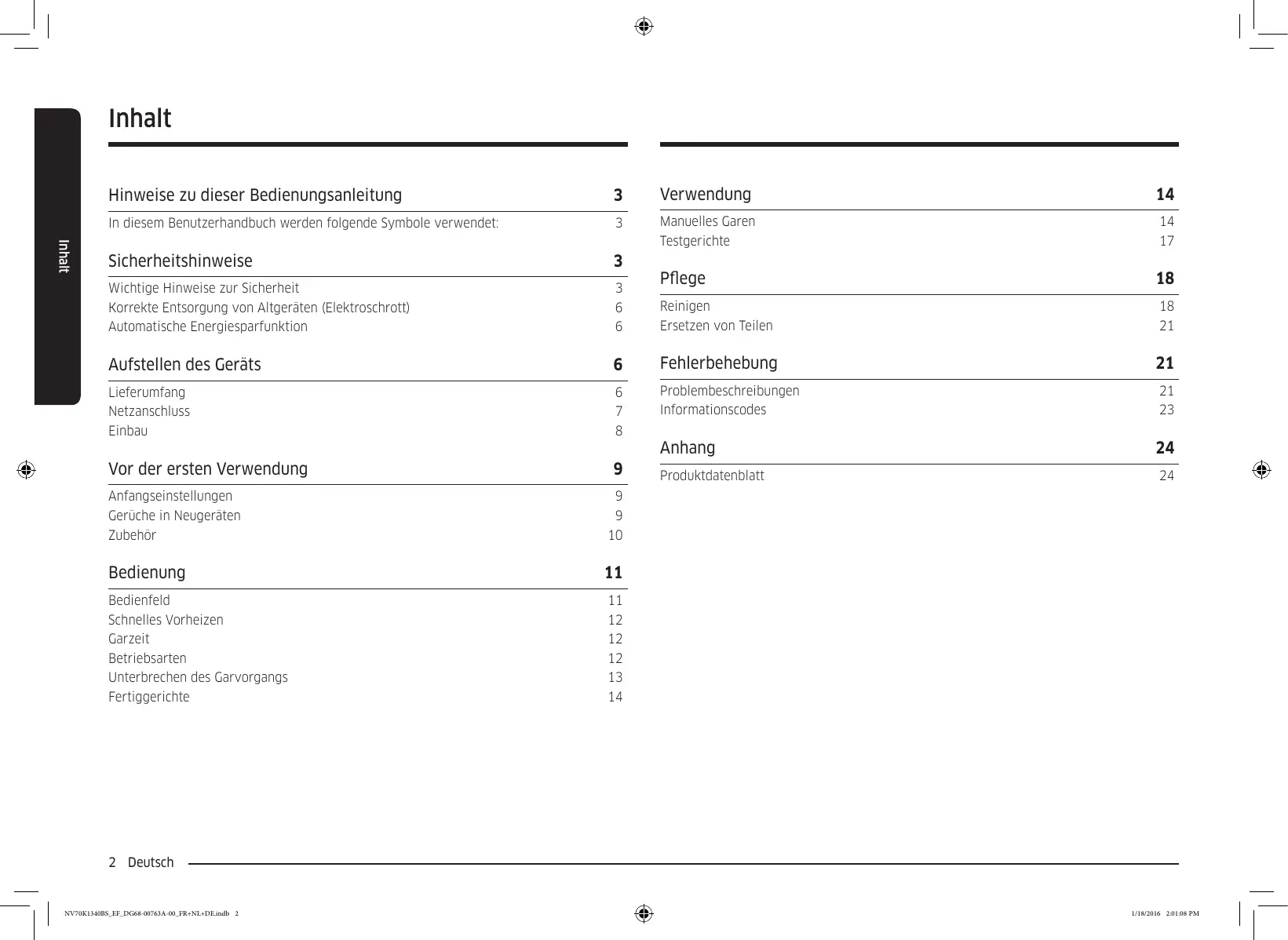

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

Manuelles Garen Testgerichte

Wichtige Hinweise zur Sicherheit Korrekte Entsorgung von Altgeräten (Elektroschrott) Automatische Energiesparfunktion

Reinigen Ersetzen von Teilen

Aufstellen des Geräts

Lieferumfang Netzanschluss Einbau

Problembeschreibungen Informationscodes

Vor der ersten Verwendung

Anfangseinstellungen Gerüche in Neugeräten Zubehör

Bedienfeld Schnelles Vorheizen Garzeit Betriebsarten Unterbrechen des Garvorgangs Fertiggerichte

2 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 2 1/18/2016 2:01:08 PM Sicherheitshinweise Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben. Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen. Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Nutzung bereit. Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten. In diesem Benutzerhandbuch werden folgende Symbole verwendet: WARNUNG Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können. VORSICHT Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können. HINWEIS Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern. Wichtige Hinweise zur Sicherheit WARNUNG Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen. Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist. (Nur Modelle mit fest installiertem Netzanschluss) Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Modelle mit Netzkabel) Deutsch 3 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 3 1/18/2016 2:01:09 PM Hinweise zu dieser Bedienungsanleitung Hinweise zu dieser Bedienungsanleitung Sicherheitshinweise Sicherheitshinweise Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird. Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten. Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren. Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern. Wenn dieses Gerät über eine Dampf- oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampfoder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig. Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Die Reinigungsfunktion ist modellabhängig. Verwenden Sie ausschließlich den für dieses Gerät empfohlenen Kerntemperaturfühler. (Nur Modelle mit Kerntemperaturfühler) Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden. Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht. Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen. Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Kinder unter 8 Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. 4 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 4 1/18/2016 2:01:09 PM VORSICHT Schließen Sie das Gerät nicht an, wenn es während des Transports beschädigt wurde. Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden. Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen. Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst sowie für Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstzentrum oder Ihrem Händler in Verbindung. Elektrische Leitungen und Kabel dürfen nicht das Gerät berühren. Das Gerät wird über einen zugelassenen Sicherungsautomaten oder eine zugelassene Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel. Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden. Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgeräts anschließen. Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion) Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampfgarfunktion) Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt. Während des Betriebs werden die inneren Oberflächen des Geräts so heiß, dass sie Verbrennungen verursachen können. Berühren Sie keine Heizelemente oder Innenflächen des Geräts, ohne diesen ausreichend Zeit zum Abkühlen zu lassen. Lagern Sie kein entflammbares Material im Gerät. Die Oberflächen des Geräts werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird. Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können. Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten, und dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Geräts in Kontakt kommt. Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden. Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist. Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen. Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen. Die Gerätetür muss während des Garvorgangs geschlossen sein. Deutsch 5 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 5 1/18/2016 2:01:09 PM Sicherheitshinweise Wenn das Gerät in Betrieb ist, können die Außenflächen sehr heiß werden. Die Gerätetür und die Außenflächen können im Betrieb heiß werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren. Haushaltsgeräte dürfen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden. Schieben Sie den Rost so in das Gerät, dass die nach oben gebogene Seite nach hinten weist, damit bei der Zubereitung großer Mengen der verfügbare Platz voll ausgenutzt werden kann. (Je nach Modell) Sicherheitshinweise Aufstellen des Geräts Korrekte Entsorgung von Altgeräten (Elektroschrott) WARNUNG Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche Die Aluminiumfolie Hitze, Der sodass es zu Dieses Gerätoder darfBehälter nur von darauf. sachkundigem Fachpersonalreflektiert installiertdie werden. Installateur Schäden den Emailleoberflächen und schlechtenanzuschließen Garergebnissen kann. ist dafür an verantwortlich, das Gerät an daszuStromnetz undkommen dabei die vor Ort Aufstellen des Geräts (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html geltenden Sicherheitsbestimmungen zu beachten. des Garraums Flecken, die sich Obstsäfte hinterlassen auf den Emailleoberflächen möglicherweise nicht mehr entfernen lassen. Lieferumfang Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne. Stellen Sie keine auf erforderlichen die geöffnete Gerätetür. Vergewissern SieBackwaren sich, dass alle Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden sich bei Problemen Gerät Achten Sie beim Öffnen oder Schließen der Sie Gerätetür auf Kinder in mit der diesem Nähe, da diese oder Bau- undlaufen Zubehörteilen den Händler oderkönnten. das nächstgelegene Samsunggegenseinen die Gerätetür oder ihrean Finger einklemmen Kundendienstzentrum. Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen. Überblick über das Gerät Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft. WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist. WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

Automatische Energiesparfunktion

• Wenn über einen bestimmten Zeitraum hinweg während des Betriebs keine Eingabe durch den Benutzer erfolgt ist, wird der Betrieb unterbrochen, und das Gerät wechselt in den Standby-Modus. 01 Bedienfeld 02 Griff der Gerätetür 03 Gerätetür 6 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 6 1/18/2016 2:01:09 PM Netzanschluss Zubehör Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

Gitterrost Extra tiefes Blech * Backblech * 01 BRAUN oder SCHWARZ 02 BLAU oder WEIß 03 GELBGRÜN Ausziehbare Schienen * HINWEIS Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich. Nennstrom (A) Mindestquerschnitt 10 < A ≤ 16 1,5 mm2 16 < A ≤ 25 2,5 mm2 Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben. Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlussklemmen an. Die Anschlussklemme ( ) ist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelbgrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko-Steckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung. WARNUNG Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu wärmeerzeugenden Teilen des Geräts. Deutsch 7 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 7 1/18/2016 2:01:10 PM Aufstellen des Geräts Universalblech * Gitterrosteinsatz * Schließen Sie das Gerät an eine Steckdose an. Wenn auf Grund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko-Steckdose verwendet werden darf, muss ein mehrpoliger Trennschalter (mit einem Kontaktabstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfüllen. Verwenden Sie ein ausreichend langes Netzkabel (H05 RR-F oder H05 VV-F; min. 1,5 bis 2,5 mm²). Aufstellen des Geräts Einbau Einbauschrank (mm)

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen und Klebestellen bis mindestens 90 °C und angrenzende Möbelstücke bis mindestens 75 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgegebenen Wärme. Stellen Sie das Gerät an einem Ort mit ausreichender Belüftung auf. Lassen Sie für eine optimale Belüftung zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm frei. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das Kochfeld.

Aufstellen des Geräts

min. 460 x min. 50 Der Einbauschrank muss über Lüftungsöffnungen (E) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

min. 550 HINWEIS Erforderliche Abmessungen für den Einbau

Unterbauschrank (mm)

HINWEIS Der Einbauschrank muss über Lüftungsöffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann. 8 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 8 1/18/2016 2:01:10 PM Vor der ersten Verwendung Anfangseinstellungen Einbauen des Geräts Halten Sie zu beiden Seiten des Geräts einen Abstand (A) von mindestens 5 mm zu den Seitenwänden des Schranks ein. Wenn Sie das Gerät erstmalig einschalten, wird als Zeit der Standardwert „12:00“ auf dem Display angezeigt, und das Anzeigeelement für die Stunden („12“) blinkt. Gehen Sie wie folgt vor, um die richtige Uhrzeit einzustellen.

1. Stellen Sie durch Drücken der Tasten

und die Stunden ein, und drücken Sie dann . Das Anzeigeelement für die Minuten blinkt.

Wenn Sie die eingestellte Uhrzeit zu einem späteren Zeitpunkt ändern möchten, halten Sie die Taste 3 Sekunden lang gedrückt, und gehen Sie gemäß den oben beschriebenen Schritten vor. Entfernen Sie nach dem Einbau Schutzfolien, Klebebänder und sonstiges Verpackungsmaterial, und nehmen Sie die mitgelieferten Zubehörteile aus dem Garraum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann die 2 Schrauben zu beiden Seiten des Geräts. WARNUNG Eine ausreichende Belüftung ist die Voraussetzung für die ordnungsgemäße Funktionsweise des Geräts. Verdecken Sie keinesfalls die Lüftungsöffnungen. Gerüche in Neugeräten Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Neugeräts zu entfernen.

1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts.

2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Unterhitze.

Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt.

3. Schalten Sie das Gerät anschließend aus.

HINWEIS Das tatsächliche Aussehen des Geräts kann je nach Modell variieren. Deutsch 9 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 9 1/18/2016 2:01:11 PM Vor der ersten Verwendung

2. Stellen Sie durch Drücken der Tasten

und die Minuten ein, und drücken Sie dann

Schieben Sie das Gerät in den Schrank, und befestigen Sie es zu beiden Seiten mit Hilfe von 2 Schrauben. Vor der ersten Verwendung Zubehör Backblech * Das Backblech (Tiefe: 20 mm) wird zum Backen von Kuchen, Plätzchen und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist. Universalblech * Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwenden Sie es zusammen mit dem Gitterrosteinsatz, um zu verhindern, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Garraums tropfen. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist. Extra tiefes Blech * Das extra tiefe Backblech (Tiefe: 50 mm) kann zum Braten mit oder ohne Gitterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist. Ausziehbare Schienen * Sie können ein Blech wie folgt auf den Auflageflächen der ausziehbaren Schienen in den Garraum schieben:

1. Ziehen Sie die ausziehbaren Schienen vollständig nach

2. Legen Sie das Blech auf die Auflageflächen der Schienen,

und schieben Sie es in den Garraum.

3. Schließen Sie die Gerätetür.

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden. Vor der ersten Verwendung

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Garraum des Geräts ein.

• Halten Sie zwischen dem Boden des Garraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein.
• Beim Entnehmen von Geschirr und/oder 01 Einschubhöhe 1 02 Einschubhöhe 2 Zubehörteilen aus dem Gerät ist äußerste 03 Einschubhöhe 3 04 Einschubhöhe 4 Vorsicht geboten. Heiße Speisen oder Zubehörteile können Verbrennungen 05 Einschubhöhe 5 verursachen.
• Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein. Ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt. Grundlegende Verwendungshinweise Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später leichter verwenden können. Gitterrost Der Gitterrost ist zum Grillen und Braten geeignet. Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Stopper) nach vorne in den Garraum ein. Gitterrosteinsatz * Wenn Sie den Gitterrosteinsatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass bei der Zubereitung entstehende Flüssigkeiten auf den Boden des Garraums tropfen. HINWEIS Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich. 10 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 10 1/18/2016 2:01:11 PM Bedienung Bedienfeld Moduswähler

Die Front des Geräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Geräts zum Zweck der Qualitätsverbesserung vorbehalten.

Aus Schnelles Vorheizen Betriebsarten Garraumbeleuchtung Funktionswähler

01 Leistungsstufe bei Verwendung des Grills 02 Temperaturbereich

Hiermit können Sie die Betriebsarten oder Funktionen des Geräts auswählen. 02 Display Hiermit zeigen Sie Zeitinformationen oder eine kurze Beschreibung der ausgewählten Betriebsart an. 03 Garzeit/Uhr Hiermit stellen Sie die Garzeit ein. Halten Sie diese Taste 3 Sekunden lang gedrückt, um die aktuelle Uhrzeit einzustellen. 04 Auf / Ab Hiermit ändern Sie die Einstellungen für die Uhrzeit oder den Timer. 05 Timer Mit Hilfe der Timerfunktion können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer überprüfen. 06 Funktionswähler Stellen Sie mit Hilfe des Funktionswählers die Temperatur bzw. bei Verwendung des Grills die Leistungsstufe ein. Bedienung 01 Moduswähler HINWEIS Das Tippen auf dem Display funktioniert möglicherweise nicht einwandfrei, wenn Sie dabei Handschuhe aus Kunststoff oder Küchenhandschuhe tragen. Deutsch 11 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 11 1/18/2016 2:01:12 PM Bedienung Schnelles Vorheizen Betriebsarten Optional können Sie das Gerät schnell vorheizen. Mit dieser Funktion können Sie Ihre Wartezeit beim Vorheizen drastisch verkürzen. Befolgen Sie dazu die unten beschriebenen Schritte.

1. Stellen Sie den Moduswähler auf

Es wird empfohlen, erst nach Abschluss des Vorheizens mit dem eigentlichen Garvorgang zu beginnen. So erzielen Sie die besten Garergebnisse.

1. Wählen Sie mit dem Moduswähler eine

2. Wählen Sie durch Drehen am

Funktionswähler die gewünschte Temperatur innerhalb des verfügbaren Temperaturbereichs aus. Bedienung Das Gerät beginnt mit dem Vorheizen und erhitzt den Garraum auf die eingestellte Zieltemperatur. Achten Sie anschließend darauf, dass der Betrieb mit der zuvor ausgewählten Einstellung fortgesetzt wird. HINWEIS Bei Verwendung des Grills muss der Garraum nicht vorgeheizt werden. Garzeit

1. Drücken Sie die Taste

2. Stellen Sie durch Drücken der Tasten

und die Garzeit ein, und drücken Sie dann Sie können die Zeit auf maximal 23 Stunden und 59 Minuten einstellen.

01 Grillen 02 Betriebsarten (außer Grill)

2. Wählen Sie durch Drehen am

Funktionswähler die gewünschte Temperatur innerhalb des verfügbaren Temperaturbereichs aus. Im Grillmodus wählen Sie stattdessen die gewünschte Leistungsstufe aus. HINWEIS Wenn Sie die Grillfunktion wählen und eine Temperatur zwischen 50 °C und 250 °C einstellen, oder wenn Sie den normalen Garmodus einstellen und eine Temperatur zwischen Grill 1 und 3 einstellen, werden Sie mit einem Signalton und einer Meldung aufgefordert, die Temperatur zu ändern. Die genaue Temperatur im Garraum kann mit Hilfe eines Thermometers und einer von einer autorisierten Stelle zugelassen Methode gemessen werden. Bei Verwendung nicht zugelassener Thermometer kommt es möglicherweise zu Messfehlern. HINWEIS Wenn Sie die eingestellte Garzeit stornieren möchten, drücken Sie die Taste und stellen Sie dann als Garzeit „0:00“ ein. 12 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 12 1/18/2016 2:01:13 PM Betriebsart Convection (Heißluft) Ober-/ Unterhitze Unterhitze + Heißluft Großer Grill Anleitung

Die durch das hintere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschubhöhen gleichzeitig.

Die Wärme wird vom oberen und unteren Heizelement erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Gerichten verwendet werden.

Die durch das obere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Garen von Gerichten, bei denen eine knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne).

Die durch das untere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen. Einschubhöhe 2 Unterbrechen des Garvorgangs Drehen Sie den Moduswähler während des Garvorgangs auf . HINWEIS Wenn der Ofen innen heiß ist: Auch nach dem Ausschalten des Ofens läuft der Lüfter automatisch weiter und die Ofenbeleuchtung bleibt an, bis der Ofen abgekühlt ist. Bedienung Oberhitze + Heißluft Empfohlene Temperatur (°C) Die Wärme wird durch den Großflächengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberseite zu bräunen (z. B. Fleisch, Lasagne oder Gratin). Deutsch 13 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 13 1/18/2016 2:01:13 PM Bedienung Verwendung Fertiggerichte Manuelles Garen Garraumbeleuchtung Die Garraumbeleuchtung wird automatisch eingeschaltet, sobald das Gerät gestartet wird. Wenn Sie die Garraumbeleuchtung einschaltet möchten, ohne den Gerätebetrieb zu starten, drehen Sie den Moduswähler einfach auf HINWEIS Der Kühlungsventilator wird automatisch gestartet, wenn Sie die Backofenlampe auswählen. Kindersicherung Durch Drücken dieser Taste können Sie zur Vermeidung von Unfällen die Kindersicherung aktivieren und somit alle Bedienelemente sperren. Die Kindersicherung ist nur verfügbar, wenn das Gerät ausgeschaltet ist oder nur die Garraumbeleuchtung angeschaltet ist. Verwendung Halten Sie die Tasten und gleichzeitig 3 Sekunden lang gedrückt, um die Kindersicherung zu aktivieren, und halten Sie sie erneut 3 Sekunden lang gedrückt, um das Bedienfeld wieder freizugeben. HINWEIS Wenn die Kindersicherung aktiviert ist, erscheint auf dem Display die Anzeige „L“. Timer Mit Hilfe der Timerfunktion können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer überprüfen.

1. Drücken Sie die Taste

2. Stellen Sie durch Drücken der Tasten

und die Zeit ein, und drücken Sie dann Sie können die Zeit auf maximal 23 Stunden und 59 Minuten einstellen. HINWEIS WARNUNG vor Acrylamid Beim Backen von stärkehaltigen Lebensmitteln wie Kartoffelchips, Pommes frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Speisen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden. HINWEIS

• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben.
• Wenn Sie die Betriebsart „Öko-Grill“ verwenden, platzieren Sie die zuzubereitenden Speisen mittig auf dem Backblech. Tipps zu den Zubehörteilen Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine Auswirkungen auf die Garergebnisse.
• Backblech und Universalblech sind untereinander austauschbar.
• Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Gitterrost einzusetzen, um herabtropfendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden.
• Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empfiehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden. Wenn Sie die ausgewählten Timer-Einstellungen stornieren möchten, drücken Sie die Taste und stellen Sie dann als Zeit „0:00“ ein. 14 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 14 1/18/2016 2:01:14 PM Backen Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen. Gericht Zubehör Biskuit Gitterrost, Kuchenform (Ø 25-26 cm) Gitterrost, Gugelhupfform Gitterrost, Tarteform (Ø 20 cm) Universalblech Marmorkuchen Tarte Hefe-Blechkuchen mit Obst und Streuseln Obststreusel Scones Lasagne Soufflé Hefeblechkuchen Selbstgemachte Pizza (1-1,2 kg) Tiefgefrorener Blätterteigstücke, gefüllt Quiche Gedeckter Apfelkuchen

Temperatur Zeit (°C) (in Min.) 160-170 35-40 Zubehör Pizza aus dem Kühlregal Universalblech Einschubhöhe Betriebsart

160-180 40-50 Gitterrost, Auflaufform (22-24 cm) Universalblech

180-190 30-35 Gitterrost, Auflaufform (22-24 cm) Universalblech

180-200 20-25 Gitterrost, Auflaufform (22-24 cm) Gitterrost, Form (Ø 20 cm)

160-170 65-75 Gericht Zubehör Fleisch (Rind/Schwein/Lamm) Lendenbraten vom Gitterrost + Rind (1 kg) Universalblech Kalbsbraten (1,5 kg) Gitterrost + Universalblech Schweinebraten (1 kg) Gitterrost + Universalblech Schweinenackenbraten Gitterrost + (1 kg) Universalblech Lammkeule (1 kg) Gitterrost + Universalblech Geflügel (Huhn/Ente/Truthahn) Brathähnchen (1,2 kg)* Gitterrost + Universalblech Hähnchenteile Gitterrost + Universalblech Entenbrust Gitterrost + Universalblech Ganze Pute, klein (5 kg) Gitterrost + Universalblech Einschubhöhe Betriebsart Temperatur Zeit (°C) (in Min.)

80-100 200-220 25-35 180-200 20-30 180-200 120-150 Deutsch 15 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 15 1/18/2016 2:01:15 PM Verwendung Baisers Einschubhöhe Betriebsart Gericht Verwendung Gericht Vegetarische Gerichte Gemüse (0,5 kg) Halbierte Ofenkartoffeln (0,5 kg) Fisch Fischfilet, gebacken Bratfisch Zubehör Einschubhöhe Betriebsart Temperatur Zeit (°C) (in Min.) Gitterrost + Universalblech Gitterrost + Universalblech

• Nach der Hälfte der Zeit wenden. Grillen Heizen Sie den Garraum 5 Minuten lang mit dem Großflächengrill vor. Einschubhöhe Betriebsart Temperatur Zeit (in Min.) Gericht Zubehör Toast Gitterrost

25-30 Brot Rind Burger* Schwein Schweinekoteletts Bratwurst Verwendung Geflügel Hähnchenbrust Hähnchenunterschenkel

• Nach 2/3 der Garzeit wenden. 16 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 16 1/18/2016 2:01:15 PM Testgerichte Tiefgefrorene Fertiggerichte

220-230 25-30 Gericht Zubehör Einschubhöhe Tiefkühlpizza Gitterrost Tiefgefrorene Lasagne Tiefgefrorene Backofen-Pommes Tiefgefrorene Kroketten Betriebsart Gemäß EN 60350-1

Die Backempfehlungen gehen von einem vorgeheizten Garraum aus. Verwenden Sie nicht die Funktion „Schnelles Vorheizen“. Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Gerätetür weist. Gericht Zubehör Kleine Kuchen Universalblech Einschubhöhe Betriebsart

80-90 Gedeckter Apfelkuchen Gitterrost + 2 Springformen * Dunkel beschichtet, ø 20 cm) Universalblech + Gitterrost + 2 Springformen ** (Dunkel beschichtet, ø 20 cm)

• Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt. ** Bei zwei Kuchen werden die Formen in zwei verschiedenen Einschubhöhen mittig auf die Bleche/Roste gestellt. Deutsch 17 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 17 1/18/2016 2:01:15 PM Verwendung Mürbeteiggebäck Verwendung Pflege

Reinigen Heizen Sie den Garraum 5 Minuten lang mit dem Großflächengrill vor. Gericht Zubehör Einschubhöhe Betriebsart Temperatur Toastbrot Gitterrost

Beefsteaks aus Rinderhackfleisch* (12 Stk.) Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)

• Nach 2/3 der Garzeit wenden.

Gericht Zubehör Ganzes Hähnchen* Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)

• Nach der Hälfte der Zeit wenden. Einschubhöhe Betriebsart Temperatur

Zeit (in Min.) 80-100 WARNUNG

• Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind.
• Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder -tücher, Stahlwolle, Messer oder andere schleifende Materialien. Garraum
• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Gerätetür nicht von Hand.
• Um Beschädigungen der emaillierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen SpezialBackofenreiniger. Außenflächen des Geräts Verwenden Sie zum Reinigen der äußeren Flächen des Geräts, wie z. B. Gerätetür, Türgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken. Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Geräts den Handgriff zu reinigen. Pfleg Zubehör Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen. Katalytische Emailleoberfläche (nur bestimmte Modelle) Die entnehmbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heißluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr.

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.

2. Reinigen Sie den Garraum.

3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die höchstmögliche Temperatur

ein, und lassen Sie das Gerät eine Stunde lang in Betrieb. 18 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 18 1/18/2016 2:01:15 PM Ausbau der Gerätetür Ausbau des Glaseinsatzes der Gerätetür Im Normalfall darf die Gerätetür nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist. Die Gerätetür verfügt über drei gegen einander angeordnete Glasscheiben. Diese Glasscheiben können zum Reinigen ausgebaut werden.

1. Drücken Sie auf die beiden Riegel links und

rechts der Gerätetür. VORSICHT Die Gerätetür ist schwer.

1. Öffnen Sie die Gerätetür, und klappen Sie die

Clips an den beiden Scharnieren auf.

2. 2 Lösen Sie die Abdeckung, und entnehmen

Sie Scheibe 1 aus der Gerätetür.

2. Schließen Sie die Gerätetür halb (etwa 70°).

Fassen Sie die Gerätetür mit beiden Händen in der Mitte, und ziehen Sie sie so weit nach oben, dass die Scharniere herausgenommen werden können. 01 Scheibe 1

01 Scheibe 1 02 Scheibe 2 HINWEIS Achten Sie beim Einbau von Scheibe 1 darauf, dass der Aufdruck in die nachfolgend gezeigte Richtung weist. Deutsch 19 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 19 1/18/2016 2:01:16 PM Pfleg

3. Um die Gerätetür nach der Reinigung wieder

zu befestigen, wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge. Der Clip am Scharnier sollte auf beiden Seiten geschlossen sein.

3. Wiederholen Sie die Schritte 1 und 2 in

umgekehrter Reihenfolge, um die Scheiben nach dem Reinigen wieder in die Gerätetür einzusetzen. Überprüfen Sie anhand der Abbildung die richtigen Positionen der Scheiben 1 und 2. Pfleg Wasserkollektor Befestigen der Seitengitter (je nach Modell) Der Wasserkollektor fängt während den Garvorgängen nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf. Leeren und reinigen Sie den Wasserkollektor in regelmäßigen Abständen. WARNUNG

1. Drücken Sie mittig auf den oberen Bereich

des Seitengitters. Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum. 01 Wasserkollektor Reinigen der Garraumdecke (je nach Modell)

2. Kippen Sie das Seitengitter um etwa 45°.

1. Sie können das Heizelement für den Grill

absenken. Das ist hilfreich bei der Reinigung der Ofendecke. Entfernen Sie die Mutter. Drehen Sie sie zu diesem Zweck im Uhrzeigersinn, und halten Sie dabei das Heizelement fest. Pfleg

2. Die nach vorne weisende Seite des

Heizelements für den Grill sinkt nach unten, das Heizelement kann jedoch nicht aus dem Garraum entfernt werden. Drücken Sie das Heizelement für den Grill nicht nach unten, da es sich sonst verformen könnte.

3. Ziehen Sie das Seitengitter aus den beiden

unteren Bohrungen heraus. 01 Etwa 12°

3. Heben Sie das Heizelement nach der

Reinigung wieder zurück in seine ursprüngliche Stellung, und ziehen die Mutter im Uhrzeigersinn fest. 20 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 20 1/18/2016 2:01:17 PM Fehlerbehebung Ersetzen von Teilen Problembeschreibungen Glühlampe Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach, und probieren Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

1. Drehen Sie die Glasabdeckung gegen den

Uhrzeigersinn ganz heraus.

2. Tauschen Sie die Glühlampe aus.

3. Reinigen Sie die Glasabdeckung.

4. Drehen Sie die Glasabdeckung anschließend

wieder auf die Halterung, indem Sie den obigen Schritt in umgekehrter Reihenfolge ausführen. WARNUNG

• Schalten Sie das Gerät vor dem Austausch der Glühlampe aus und ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25-40 W bei 220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem SamsungKundendienstzentrum in Ihrer Nähe erhältlich.
• Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabdrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer verkürzt. Problem Die Tasten lassen sich nicht richtig drücken. Ursache
• Haben sich Fremdkörper/stoffe um die Tasten angesammelt?
• Hat sich außen Feuchtigkeit angesammelt (nur berührungsempfindliche Bedienelemente)?
• Wurde die Kindersicherung aktiviert? Die Uhrzeit wird nicht • Wurde die Stromversorgung angezeigt. unterbrochen? Das Gerät startet den Betrieb nicht.

• Deaktivieren Sie die Kindersicherung.
• Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist. Wurde die Stromversorgung • Überprüfen Sie, ob der unterbrochen? Netzstecker in die Steckdose eingesteckt ist. Wurde der Netzstecker aus
• Stecken Sie den Netzstecker der Steckdose gezogen? wieder ein. Wurde die zulässige
• Lassen Sie das Gerät nach Betriebsdauer überschritten? längeren Garvorgängen abkühlen. Arbeitet der
• Horchen Sie, ob der Kühlungsventilator Kühlungsventilator in Betrieb ist. ordnungsgemäß? Wurde das Gerät an einem
• Halten Sie die in der Ort ohne ausreichende Aufstellanleitung genannten Belüftung aufgestellt? Abstände ein. Sind mehrere Geräte
• Schließen Sie das Gerät an an dieselbe Steckdose eine eigene Steckdose an. angeschlossen? Deutsch 21 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 21 1/18/2016 2:01:17 PM Fehlerbehebung Der laufende Betrieb • wird unterbrochen. Das Gerät wird im Betrieb ausgeschaltet. Abhilfemaßnahme
• Entfernen Sie die Fremdkörper/-stoffe, und versuchen Sie es erneut.
• Wischen Sie die Feuchtigkeit weg, und versuchen Sie es erneut. Fehlerbehebung Problem Das Gerät wird nicht mit Strom versorgt. Ursache
• Wurde die Stromversorgung unterbrochen? Die Außenflächen des Geräts werden im Betrieb übermäßig heiß. Die Gerätetür kann nicht richtig geöffnet werden.

• Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt? Die Garraumbeleuchtung ist zu dunkel oder funktioniert überhaupt nicht.

• Haben Sie zwischen Gerätetür und Garraum Essensreste angesammelt?

Fehlerbehebung Das Gerät verursacht Stromschläge.

Aus dem Gerät tritt Wasser aus. Aus einem Spalt in der Gerätetür tritt Dampf aus. Im Gerät bleibt Wasser zurück.

• Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.
• Halten Sie die in der Aufstellanleitung genannten Abstände ein.

• Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen. Leuchtet die Lampe zunächst • Die Garraumbeleuchtung und wird dann ausgeschaltet? wird zu Energiesparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken. Wird die Lampe im Betrieb
• Reinigen Sie den Garraum durch Zubehörteile oder und überprüfen Sie die Speisen verdeckt? Beleuchtung erneut. Ist das Gerät ordnungsgemäß • Überprüfen Sie, ob das Gerät geerdet? ordnungsgemäß geerdet ist. Wird eine Steckdose ohne Schutzleiter verwendet? In einigen Fällen kann je
• Lassen Sie das Gerät nach den zubereiteten abkühlen, und wischen Sie es Speisen Wasser oder Dampf mit einem trockenen Tuch ab. aus dem Gerät austreten. Dies ist keine Fehlfunktion des Geräts. Problem Die Helligkeit im Garraum schwankt. Ursache
• Die Helligkeit schwankt in Abhängigkeit von der abgegebenen Leistung. Der Garvorgang ist abgeschlossen, aber der Kühlungsventilator läuft weiter. Der Garraum wird nicht erhitzt.

• Der Ventilator läuft auch einige Zeit nach Abschluss des Garvorgangs weiter, um den Garraum abzukühlen.
• Ist die Gerätetür offen?

• Wurden die falschen Einstellungen gewählt?

• Ist die Sicherung im Verteilerkasten durchgebrannt oder hat der Leistungsschutzschalter ausgelöst? Abhilfemaßnahme
• Schwankungen bei der Leistungsabgabe sind während eines Garvorgangs normal. Keine Sorge, dies ist keine Fehlfunktion des Geräts.
• Keine Sorge, dies ist keine Fehlfunktion des Geräts.

• Schließen Sie die Gerätetür und starten Sie das Gerät neu.
• Schlagen Sie im Kapitel zur Bedienung des Geräts nach und stellen Sie das Gerät neu ein.
• Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter zurück. Wenn dies wiederholt passiert, rufen Sie einen Elektriker. 22 Deutsch NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 22 1/18/2016 2:01:17 PM Problem Im Betrieb tritt Rauch aus dem Gerät aus. Vom Gerät geht ein Brand- oder Kunststoffgeruch aus. Die Garergebnisse sind unzureichend. Ursache
• Wird das Gerät zum ersten Mal verwendet? Informationscodes Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus. Code Bedeutung Abhilfemaßnahme Sensorstörung Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe. C-d0 Tastenproblem Tritt auf, wenn eine Taste längere Zeit gedrückt wird. Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum. S-01 Sicherheitsabschaltung Die zulässige maximale Betriebsdauer für die eingestellte Temperatur wurde überschritten.
• Bis 105 °C – 16 Stunden
• Von 105 °C bis 240 °C – 8 Stunden
• Von 245 °C bis Max. – 4 Stunden Dies ist keine Fehlfunktion des Geräts. Schalten Sie das Gerät aus, und entnehmen Sie die Speisen. Versuchen Sie es dann erneut. C-20 C-21 C-22 Deutsch 23 NV70K1340BS_EF_DG68-00763A-00_FR+NL+DE.indb 23 1/18/2016 2:01:17 PM Fehlerbehebung Abhilfemaßnahme
• Bei erstmaliger Verwendung kann am Heizelement Rauch entstehen. Dies ist keine Fehlfunktion, und das Problem sollte nach der 2. oder 3. Verwendung nicht mehr auftreten.
• Befinden Sie Speisereste am • Lassen Sie das Gerät Heizelement? ausreichend abkühlen und entfernen Sie die Speisereste vom Heizelement.
• Wurden Kunststoff- oder
• Verwenden Sie für hohe sonstige Behälter verwendet, Temperaturen geeignete die nicht hitzebeständig Glasbehälter. sind?
• Öffnen Sie die Gerätetür Garvorgangs die Gerätetür im Betrieb nur dann, wenn geöffnet? Speisen gewendet werden müssen. Je öfter die Gerätetür im Betrieb geöffnet wird, desto stärker sinkt die Temperatur im Garraum, sodass sich die Garergebnisse verschlechtern. Anhang Produktdatenblatt SAMSUNG Modellbezeichnung Energieeffizienzindex pro Garraum (EEI cavity) Energieeffizienzklasse pro Garraum Energiespartipps SAMSUNG NV70K1340BS / NV70K1340BW / NV70K1340BB / NV70K1310BS / NV70K1310BB 103,6

Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Oberund Unterhitze zu erwärmen 0,99 kWh/Zyklus Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Umluft zu erwärmen 0,87 kWh/Zyklus Anzahl der Garräume Wärmequelle pro Garraum (Strom oder Gas) Volumen pro Garraum (V) Art des Backofens Gewicht des Geräts (M)

• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn, Sie müssen die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts.
• Wenn die Garzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.
