Produkttyp	Mobiler Thermodirektdrucker
Marke	Zebra
Modell	ZQ630 Plus
Abmessungen (ca.)	184 x 110 x 56 mm
Gewicht (ca.)	0,54 kg (mit Akku)
Drucktechnologie	Thermodirektdruck
Druckauflösung	203 dpi
Maximale Druckbreite	108 mm
Akku	Lithium-Ionen, BTRY-MPP-68MA1-01, 7,2 V, 2,6 Ah
Ladeoptionen	3-Slot-Ladegerät (SAC-MPP-3BCHGXX1-01) oder Dual 3-Slot-Ladegerät (SAC-MPP-6BCHXX1-01)
Konnektivität	Bluetooth, NFC
Betriebssystem-Kompatibilität	Windows, Android, iOS
Medienzufuhr	Rollenmedien, manuelle Zufuhr
Medienbreite	25,4–118 mm
Papiererkennung	Transparente Sensor, schwarzer Balken
Schutzart	IP43 (staub- und spritzwassergeschützt)
Sturztest	1,8 m auf Beton
Lieferumfang	Drucker, Akku, Isolierband, Kurzanleitung
Garantie	Standard: 1 Jahr (erweiterbar)

Häufig gestellte Fragen - ZQ630 Plus ZEBRA

Wie installiere ich den Druckertreiber für den Zebra ZQ630 Plus?

Besuchen Sie vor dem Anschließen des Druckers die Seite zebra.com/zq600plus-info oder zebra.com/zq600plusrfid-info und laden Sie den Treiber herunter. Installieren Sie ihn, bevor Sie den Drucker per USB verbinden, um Komplikationen zu vermeiden.

Wie entferne ich den Akku?

Drücken Sie die Freigabetaste am Akku, drehen Sie den Akku und heben Sie ihn aus dem Drucker. Ziehen Sie dann die Isolierbandlasche auf der Unterseite des Akkus nach oben und entfernen Sie das Isolierband vollständig.

Wie lade ich den Akku?

Der Akku kann über ein kompatibles Ladegerät (z. B. 3-Slot-Ladegerät SAC-MPP-3BCHGXX1-01) oder eine Ladestation aufgeladen werden. Alternativ kann auch ein Netzteil verwendet werden.

Wie lege ich Medien ein?

Schieben Sie die Entriegelungstaste nach vorne, um die Medienabdeckung zu öffnen. Legen Sie die Medienrolle in der gezeigten Ausrichtung ein und achten Sie darauf, dass das Ende der Rolle aus dem Drucker ragt. Schließen Sie die Abdeckung, bis sie hörbar einrastet.

Wie schalte ich den Drucker ein und führe einen Papiervorschub durch?

Halten Sie die POWER-Taste mindestens drei Sekunden lang gedrückt. Drücken Sie anschließend die FEED-Taste, um das Medium durch den Papierpfad zu führen.

Wie kopple ich ein Mobilgerät mit dem Drucker?

Verwenden Sie die Zebra Printer Setup Utility-App aus dem Google Play Store (Android) oder App Store (iOS). Aktivieren Sie Bluetooth und NFC. Die Bluetooth-MAC-Adresse finden Sie als Barcode auf der Rückseite des Druckers und auf der Verpackung.

Wo finde ich weitere Informationen und Support?

Besuchen Sie zebra.com/zq600plus-info für Benutzerdokumentation und Anleitungsvideos. Für den RFID-Modell verwenden Sie zebra.com/zq600plusrfid-info. Die Wissensdatenbank finden Sie unter zebra.com/knowledge.

Welches Zubehör ist für den Zebra ZQ630 Plus erhältlich?

Originalzubehör umfasst Ersatzakkus (BTRY-MPP-68MA1-01), 3-Slot-Ladegeräte, Dual-3-Slot-Ladegeräte, Tragetaschen und weitere Optionen. Weitere Informationen finden Sie unter zebra.com/supplies.

Wie kann ich Etiketten entwerfen?

Nutzen Sie ZebraDesigner unter zebra.com/zebradesigner zum Erstellen und Drucken von Etiketten.

Ist der Drucker sturz- und wasserfest?

Ja, der Zebra ZQ630 Plus ist nach IP43 zertifiziert (staub- und spritzwassergeschützt) und hält Stürze aus bis zu 1,8 m Höhe auf Beton stand.

BEDIENUNGSANLEITUNG ZQ630 Plus ZEBRA

ZEBRA und der stilisierte Zebrakopf sind in vielen Ländern eingetragene Marken von Zebra Technologies Corp. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber. 2023 Zebra Technologies Corp. und/oder Tochterunternehmen. Alle Rechte vorbehalten.

① Installieren des Druckertreibers

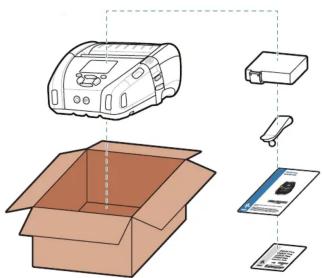

② Auspacken des Druckers

③ Entfernen der Schutzfolie

Wichtig

Gehen Sie zu zebra.com/zq600plus-info / zebra.com/zq600plusrfid-info, und installieren Sie den Treiber für Ihren Drucker.

zebra.com/zq600plus-info

zebra.com/zq600plusrfid-info

Der Treiber MUSS installiert werden, bevor der Drucker an den Computer angeschlossen wird. Ansonsten kann es zu Komplikationen kommen. Wenn auf Ihrem Microsoft Windows-basierten Computer der Treiber für diesen Drucker nicht installiert ist, laden Sie ihn unter zebra.com/zq600plus-info / zebra.com/zq600plusrfid-info herunter, und installieren Sie ihn, bevor Sie fortfahren.

Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie Ihren Drucker in Zukunft lagern oder versenden müssen.

Vergewissern Sie sich, dass die aufgeführten Teile vorhanden sind. Je nach Region kann unterschiedliches Zubehör beiliegen.

④ Entfernen des Akkus

⑤ Laden des Akkus

1. Drücken Sie auf die Freigabetaste am Akku.

2. Drehen Sie den Akku und heben Sie ihn aus dem Drucker.

1. Ziehen Sie die Isolierbandlasche, die sich auf der Unterseite des Akkus befindet, nach oben.

2. Ziehen Sie das Isolierband ab und entfernen Sie es von der Oberseite des Akkus. Entsorgen Sie es nach dem Entfernen.

Um den Drucker mit Strom zu versorgen, können Sie den Akku entweder über ein kompatibles Ladegerät, eine Ladestation oder ein Netzteil aufladen.

Je nach Region ersetzen unterschiedliche Zeichen die „X“-Platzhalter in den Teilenummern.

BTRY-MPP-68MA1-01

3-Slot Battery Charger Dual 3-Slot Battery Charger SAC-MPP-3BCHGXX1-01 SAC-MPP-6BCHXX1-01

Einsetzen von Medien

1. Schieben Sie die Entriegelungstaste nach vorne, um die Medienabdeckung zu öffnen.

1. Schließen Sie die Medienabdeckung. Sorgen Sie dabei per Hand dafür, dass das Ende der Medienrolle aus dem Drucker ragt.

1. Legen Sie die Medienrolle in der gezeigten Ausrichtung in das Medienfach ein.

1. Die Medienabdeckung rastet hörbar ein.

Einschalten und Papiervorschub.

Halten Sie 🔊 POWER mindestens drei Sekunden lang gedrückt und lassen Sie dann los, um den Drucker einzuschalten.

Drücken Sie die ⬆ FEED-Taste, um das Medium durch den Papierpfad zu führen.

Koppeln eines Mobilgeräts

Konfigurieren Sie die ZQ6 Plus-Drucker mithilfe der Zebra Printer Setup Utility-App. Auf Android ^™ -Geräten können Sie die App aus dem Google Play ^™ Store herunterladen, auf iOS ^® -Geräten aus dem App Store ^® .

Koppeln Sie ein Gerät mit NFC und Bluetooth. Zur Vereinfachung der Kopplung ist die Bluetooth-MAC-Adresse auf der Rückseite des Druckers und auf der Verpackung als Barcode abgebildet.

Support und Informationen

Sehen Sie sich die Benutzerdokumentation und die Anleitungsvideos an. zebra.com/zq600plus-info

Sehen Sie sich die Benutzerdokumentation und die Anleitungsvideos an. zebra.com/zq600plusrfid-info

Sie möchten ein Etikett entwerfen? zebra.com/zebradesigner

Erfahren Sie mehr über Originalzubehör von Zebra. zebra.com/supplies

Sie müssen Ihren Drucker verwalten? zebra.com/profilemanager

Sehen Sie sich Schnellantworten an, und besuchen Sie unsere Wissensdatenbank. zebra.com/knowledge

Treten Sie der Community von Zebra-Benutzern und -Botschaftern bei. zebra.com/supportcommunity

Wenden Sie sich an Zebra, um Informationen zu Ihrem Drucker zu erhalten. zebra.com/contactsupport

Sie möchten Ihren Drucker schützen? zebra.com/printsecure

Erfahren Sie mehr zu den Patenten der Produkte. ip.zebra.com
