T400W - Projektor VIEWSONIC - Kostenlose Bedienungsanleitung

Produkttyp	Videoprojektor
Modell	T400W
Marke	Viewsonic
Abmessungen (B x T x H)	295 x 230 x 95 mm
Gewicht	2,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	260 W (max.)
Helligkeit	4000 ANSI Lumen
Kontrastverhältnis	22.000:1
Auflösung	WXGA (1280 x 800)
Lampenlebensdauer	20.000 Stunden (LED)
Anschlüsse	HDMI, VGA, USB, Audio-Eingang
Lautsprecher	Eingebauter Mono-Lautsprecher (10 W)
Keystone-Korrektur	Vertikal ±30°
Zoom	1,1x manuell
Projektionsabstand	1,0 – 10,0 m
Bilddiagonale	30 – 300 Zoll
Wartung	Filterreinigung alle 500 Stunden, Lampenwechsel
Sicherheit	Überhitzungsschutz, Tastensperre
Ersatzteile	Lampe, Filter, Lüfter erhältlich

Häufig gestellte Fragen - T400W VIEWSONIC

Wie schließe ich einen HDMI-Stick an?

Stecken Sie den HDMI-Stick in den HDMI-Eingang des Projektors. Wählen Sie die entsprechende Eingangsquelle im Menü aus.

Wie reinige ich den Luftfilter?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Entnehmen Sie den Filter an der Seite, reinigen Sie ihn mit einem Staubsauger oder Wasser und setzen Sie ihn nach dem Trocknen wieder ein.

Was tun bei keinem Bild?

Überprüfen Sie die Stromversorgung, die Eingangsquelle und das Kabel. Entfernen Sie die Objektivabdeckung. Setzen Sie die Werkseinstellungen über das Menü zurück.

Wie ersetze ich die Lampe?

Schalten Sie das Gerät aus und warten Sie 30 Minuten bis zur Abkühlung. Entfernen Sie die Lampenabdeckung, lösen Sie die Schrauben und tauschen Sie die alte Lampe gegen eine neue Ersatzlampe aus.

Kann ich den Projektor an der Decke montieren?

Ja, verwenden Sie eine geeignete Deckenhalterung (nicht im Lieferumfang). Achten Sie auf die Belüftung und die passenden Schrauben.

Welche Fernbedienungscodes verwendet der Projektor?

Der Projektor verwendet Infrarot-Signale. Die Fernbedienung ist vorkonfiguriert. Falls nötig, führen Sie einen Code-Suchlauf über die Menüoption „Fernbedienungscode“ durch.

Wie stelle ich die Schärfe ein?

Drehen Sie am Fokusring am Objektiv, bis das Bild klar ist. Verwenden Sie bei Bedarf die Keystone-Korrektur, um Verzerrungen zu beheben.

Warum wird der Projektor heiß?

Projektoren erzeugen Wärme durch die Lampe. Sorgen Sie für ausreichende Belüftung und halten Sie die Lüftungsschlitze frei. Der Überhitzungsschutz schaltet das Gerät bei Bedarf ab.

Wie aktualisiere ich die Firmware?

Laden Sie die aktuelle Firmware von der Viewsonic-Website herunter. Kopieren Sie sie auf einen USB-Stick, schließen Sie ihn an und führen Sie das Update über das Menü System – Firmware-Update durch.

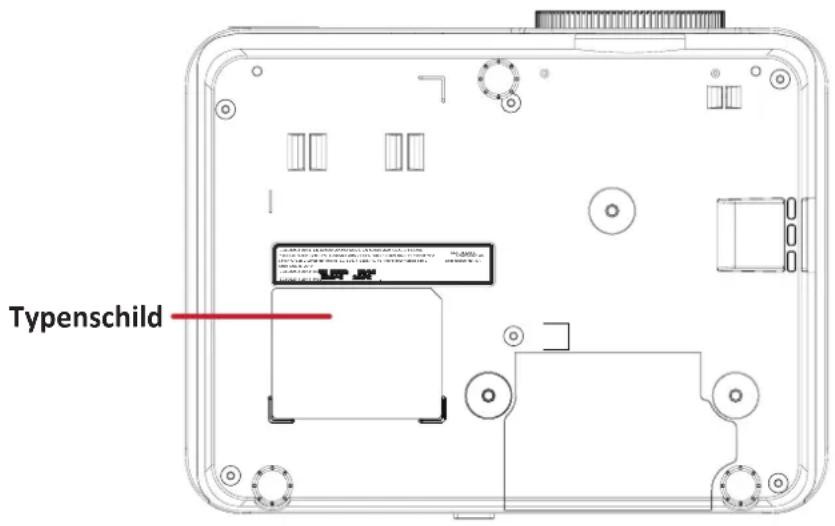

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf einem Aufkleber an der Unterseite oder Rückseite des Projektors sowie in der Bedienungsanleitung und auf der Verpackung.

BEDIENUNGSANLEITUNG T400W VIEWSONIC

Vielen Dank, dass Sie sich für ViewSonic® entschieden haben

Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic ^® , die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic ^® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic ^® -Produkt, für das Sie sich entschieden haben, gute Dienste leisten wird.

Vielen Dank nochmals, dass Sie sich für ViewSonic® entschieden haben!

Sicherheitshinweise

Lesen Sie diese Anweisungen sorgfältig, bewahren Sie sie an einem sicheren Ort auf und befolgen Sie alle Warnungen und Anweisungen.

Allgemeine Sicherheitshinweise

• Während des normalen Betriebs könnten warme Luft und ein leichter Geruch aus den Belüftungsöffnungen kommen.
• Vermeiden Sie bei der Verwendung des Projektors direkte Aussetzung seiner Abluftöffnungen.
• Halten Sie die Fernbedienung sowie lose Batterien grundsätzlich von Kindern und Tieren fern.

Installation

• Befolgen sie die vom Hersteller empfohlenen Installationsanweisungen zur Gewährleistung eines sicheren, optimalen Betriebs.
• Lassen Sie zur Gewährleistung einer angemessenen Belüftung mindestens 50 cm Freiraum rund um den Projektor.
• Stellen Sie den Projektor an einem gut belüfteten Ort auf. Platzieren Sie nichts auf dem Projektor, das die Wärmeableitung beeinträchtigen könnte.
• Platzieren Sie keine schweren Gegenstände auf dem Projektor oder Kabeln.
• Platzieren Sie den Projektor nicht auf einer unebenen oder unstabilen Unterlage. Der Projektor könnte herunterfallen, was Verletzungen und Schäden zur Folge haben kann.
• Stellen Sie den Projektor nicht aufrecht auf. Der Projektor könnte herunterfallen, was Verletzungen und Schäden zur Folge haben kann.
• Verwenden Sie den Projektor nicht in der Nähe von offenen Flammen, Funken oder heißen Oberflächen.
• Verwenden Sie den Projektor nicht in der Nähe von Wasser oder unter feuchten Bedingungen und setzen Sie ihn keinem Regen oder Feuchtigkeit aus.
• Setzen Sie den Projektor keinem direkten Sonnenlicht oder andere Quellen nachhaltiger Wärme aus.
• Verlegen Sie die an Ihrem Projektor angeschlossenen Kabel immer so, dass niemand darüber stolpert, daran zieht oder danach greift.
• Der Projektor ist darauf ausgelegt, mit 120/240 V Wechselspannung betrieben zu werden. Instabile Spannung kann dem Projektor schaden. Verwenden Sie an Orten mit häufigen Stromausfällen oder Überspannungen einen Spannungsstabilisator, einen Überspannungsschutz oder eine USV.

Sicherheitshinweise zum Netzkabel

• Achten Sie darauf, das Netzkabel nicht einzuklemmen, insbesondere am Stecker und an dem Punkt, an dem es an den Projektor angeschlossen ist.
• Verwenden Sie den Projektor nicht, wenn das Netzkabel oder der Stecker beschädigt ist.
• Das Netzkabel verfügt zur Gewährleistung eines sicheren Betriebs über einen Erdungskontakt. Entfernen und beschädigen Sie den Erdungskontakt nicht.
• Verwenden Sie nur das Originalnetzkabel. Verwenden Sie keine beschädigten oder modifizierten Kabel.
• Ziehen Sie den Netzstecker, wenn Sie den Projektor längere Zeit nicht benutzen.

Umgang

• Gehen Sie beim Bewegen des Projektors vorsichtig damit um, um Schäden oder Verletzungen zu vermeiden.
• Verwenden Sie zur Sicherstellung der Kompatibilität und Sicherheit nur Erweiterungen und Zubehörteile, die speziell dafür ausgelegt sind und vom Hersteller empfohlen werden.

Problemlösung

• Schalten Sie den Projektor sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Projektors ist gefährlich.
• Überlassen Sie Wartungs- und Reparaturarbeiten ausschließlich qualifizierten Fachleuten.
• Zerlegen Sie den Projektor nicht. Er enthält elektrische Komponenten, die Stromschläge verursachen können.

Objektivsicherheit

• Blicken Sie bei der Verwendung des Projektors nicht direkt in das Projektorobjektiv.
• Blockieren Sie das Projektionsobjektiv bei Verwendung des Projektors nicht, da andernfalls Objekte überhitzen und sich möglicherweise entzünden könnten.
• Stellen Sie bei der Verwendung des Projektors sicher, dass der Objektivverschluss offen und die Objektivkappe entfernt ist.

Lampensicherheit

• Trennen Sie den Projektor, bevor Sie die Lampenbaugruppe oder -komponente ersetzen.
• Lassen Sie den Projektor etwa 45 Minuten lang abkühlen, bevor Sie die Lampe ersetzen oder eine grundlegende Wartung vornehmen.
• Lampen sollten zur Vermeidung unerwarteter Ausfälle in den empfohlenen Intervallen ersetzt werden.

Ceiling Mounting

Dieses Gerät gibt mögliche gefährliche optische Strahlung ab. Blicken Sie wie bei allen hellen Lichtquellen nicht in den Strahl, RG2 IEC 62471-5:2015. Zusätzliche Warnung vor Aussetzung der Augen bei naher Exposition von weniger als 1 m.

Laser-Warnhinweis

Dieses Produkt ist ein Laserprodukt der Klasse I und ist mit IEC 60825-1:2014, EN 60825-1:2014/A11:2021, EN 50689:2021. CLASS 1 CONSUMER LASER PRODUCT EN50689:2021.

Die obigen Warnhinweise zum Laser befinden sich an der Unterseite dieses Projektors.

• Beaufsichtigen Sie Kinder und lassen Sie diese niemals aus beliebiger Entfernung zum Projektor in den Projektorstrahl blicken.
• Seien Sie vorsichtig, wenn Sie den Projektor mit der Fernbedienung starten, während Sie sich vor dem Projektionsobjektiv befinden.
• Der Nutzer darf keine optischen Hilfsmittel, wie Ferngläser oder Teleskope, im Bereich des Laserstrahls verwenden.
• Konform mit 21 CFR 1040.10 und 1040.11 mit Ausnahme der Konformität als LIP der Risikogruppe 2 gemäß IEC 62471-5:Ed. 1.0. Weitere Informationen finden Sie im Laserhinweis Nr. 57 vom 8. Mai 2019.
  • IEC 62471-5:2015 RISK GROUP 2.

Inhalt

Sicherheitshinweise....3

Einführung 9

Packungsinhalt....9

LSD400HD-ST 9

LSD400W/LSD400WE/T400W 10

Projektor....11

Überblick....11

Keypad....13

Kontrollleuchten....13

E/A-Anschlüsse 14

Fernbedienung 16

Überblick....16

Empfängerreichweite 18

Einlegen der Batterien....19

Erstmalige Einrichtung......20

Positionierung des Projektors.... 20

Projektion Abmessungen.... 21

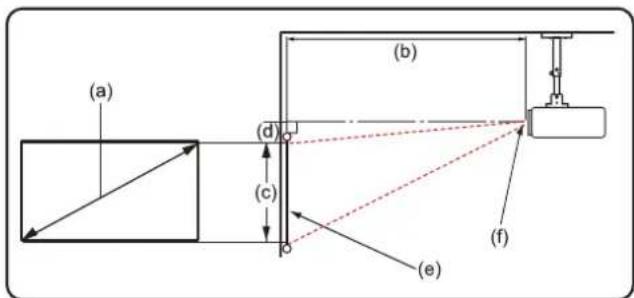

LSD400HD-ST 21

16:9-Bild auf einem 16:9-Bildschirm 21

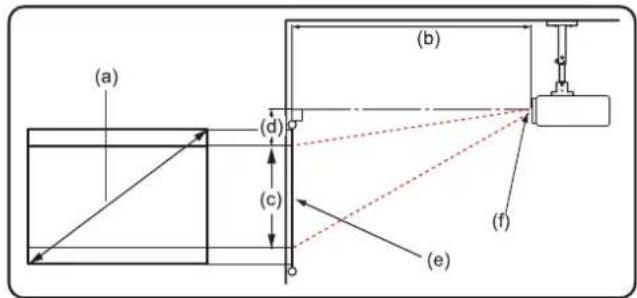

16:9-Bild auf einem 4:3-Bildschirm 22

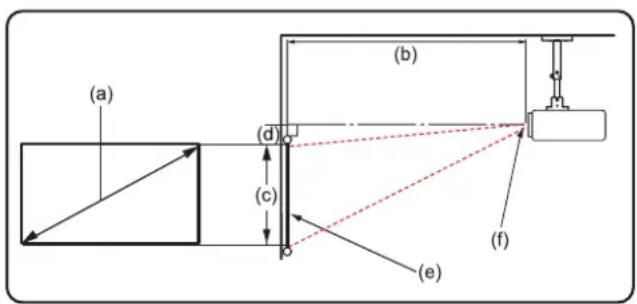

LSD400W/LSD400WE/T400W 23

16:10-Bild auf einem 16:10-Bildschirm 23

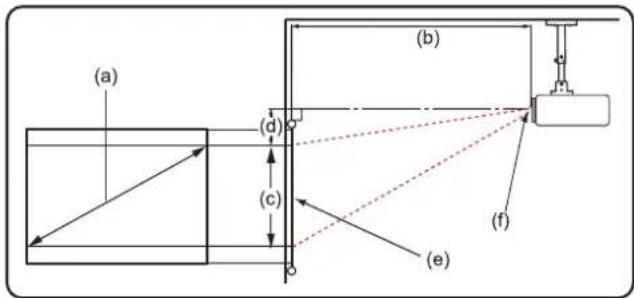

16:10-Bild auf einem 4:3-Bildschirm 24

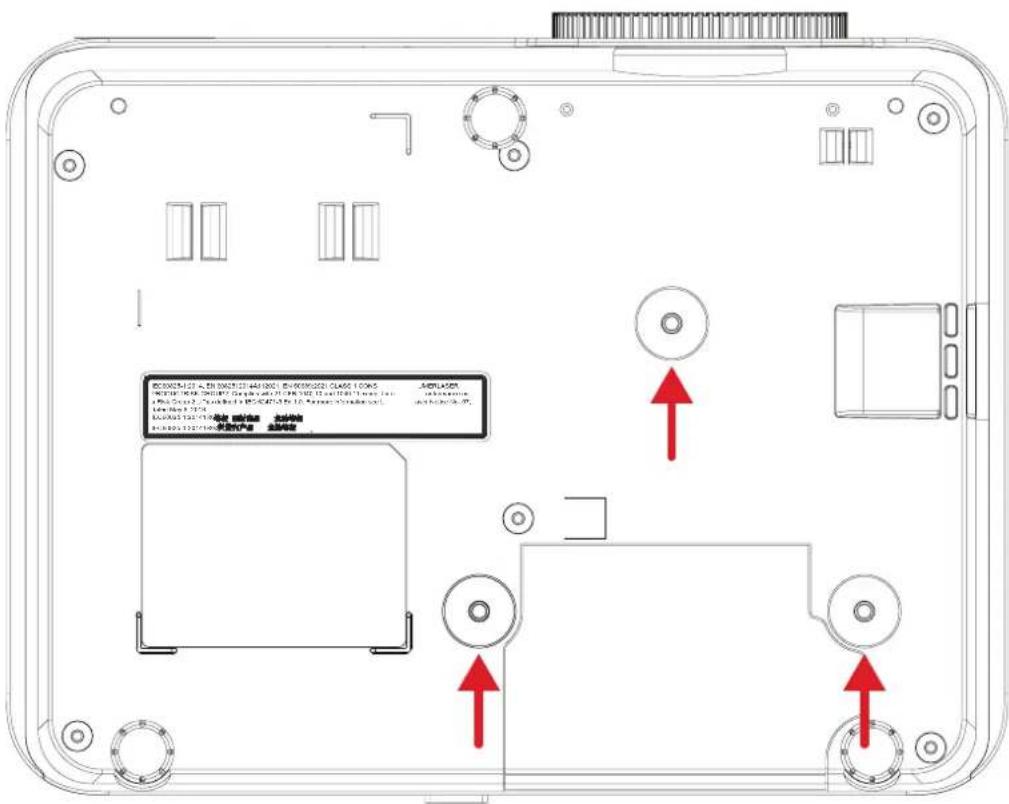

Montage des Projektors 25

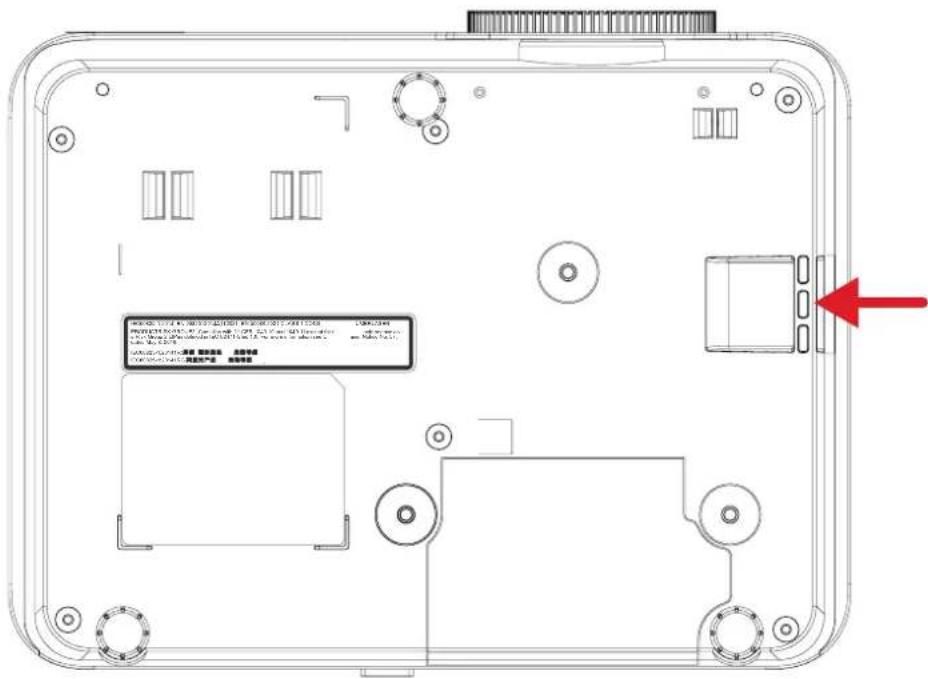

Verwendung der Sicherheitsleiste.... 26

Verbindungen herstellen....27

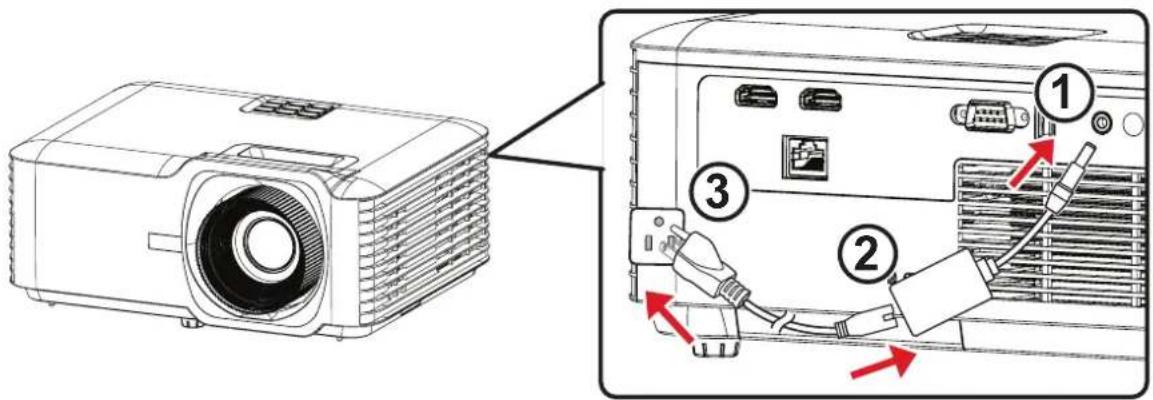

Mit Strom verbinden 27

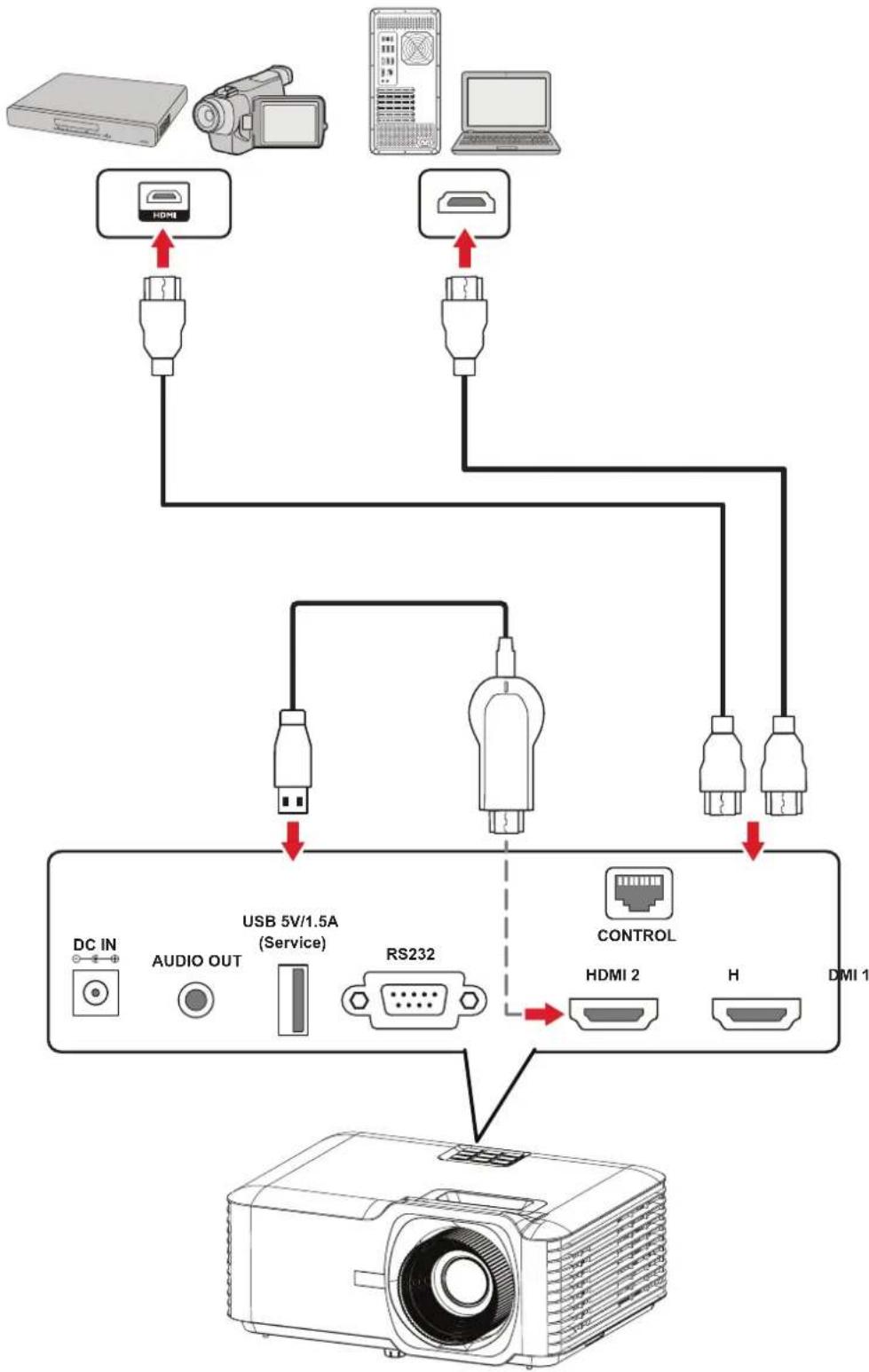

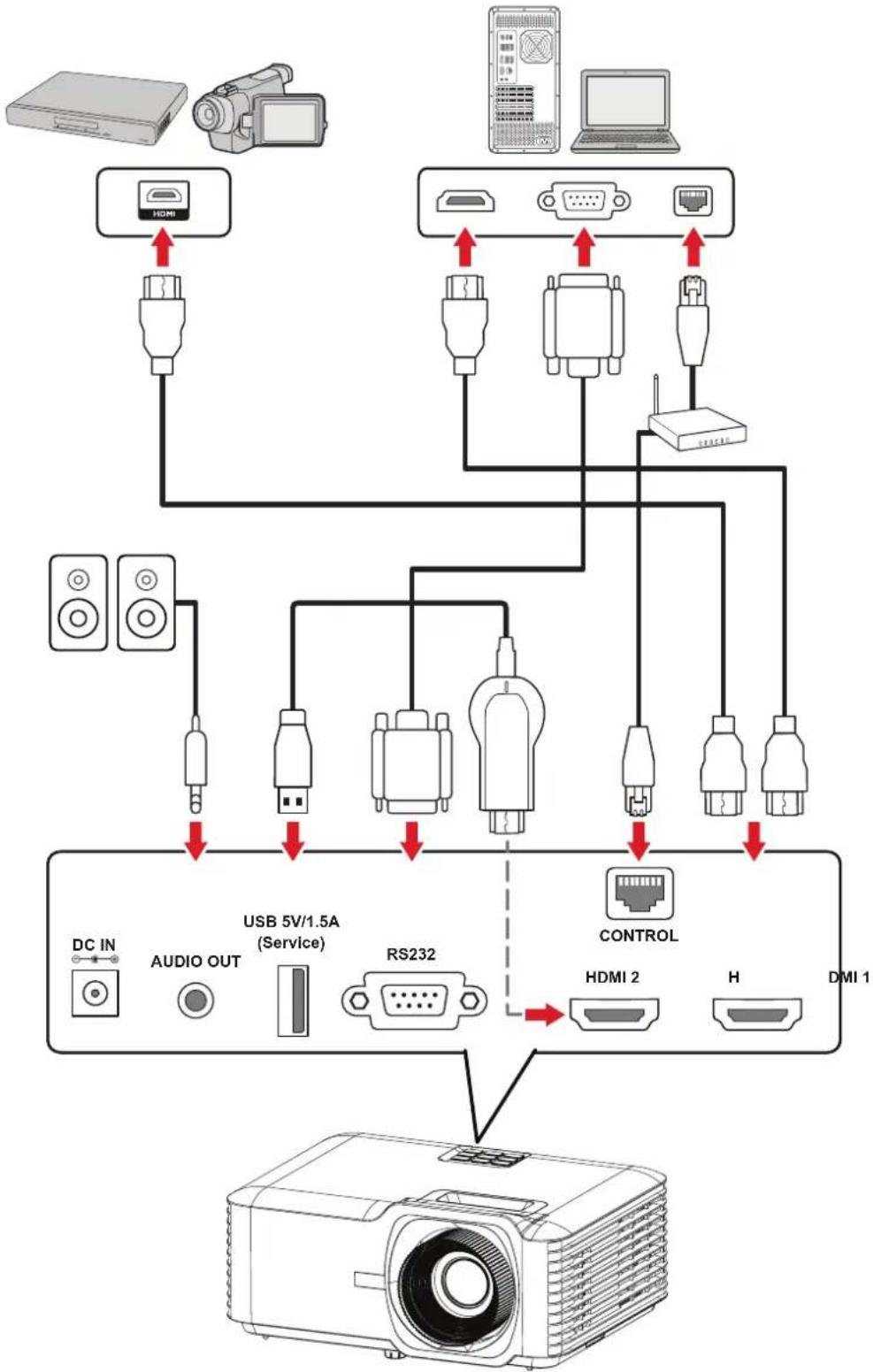

Verbindung zu externen Geräten 28

Verwenden des Projektors ......29

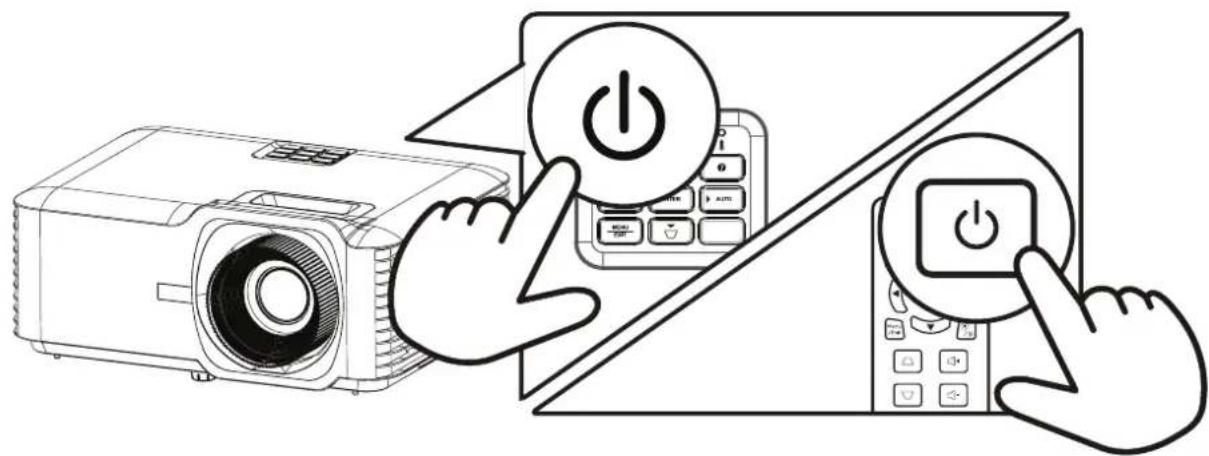

Einschalten des Projektors 29

Ausschalten des Projektors 29

Auswählen einer Eingangsquelle 30

Anpassen des projizierten Bildes.... 31

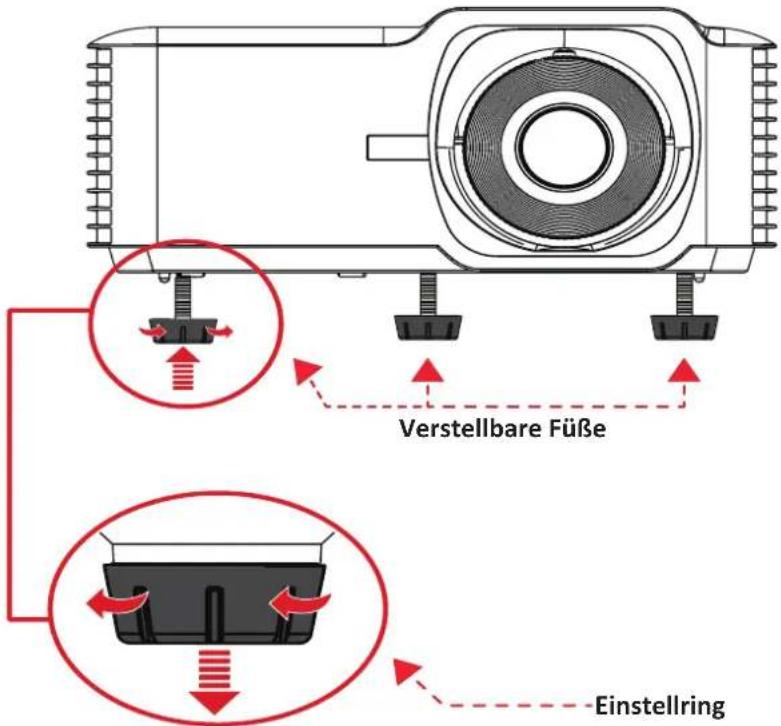

Projektionswinkel 31

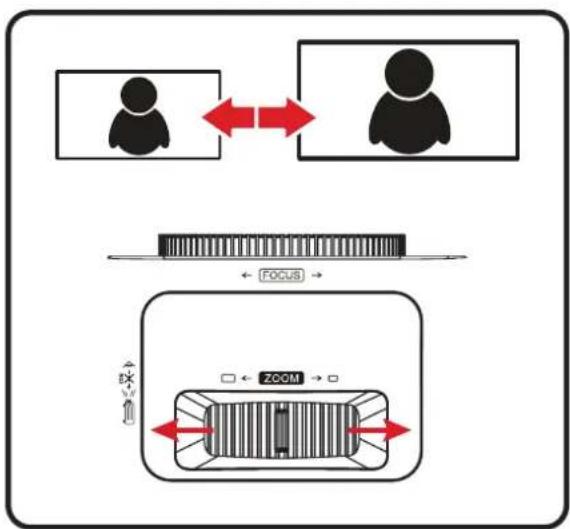

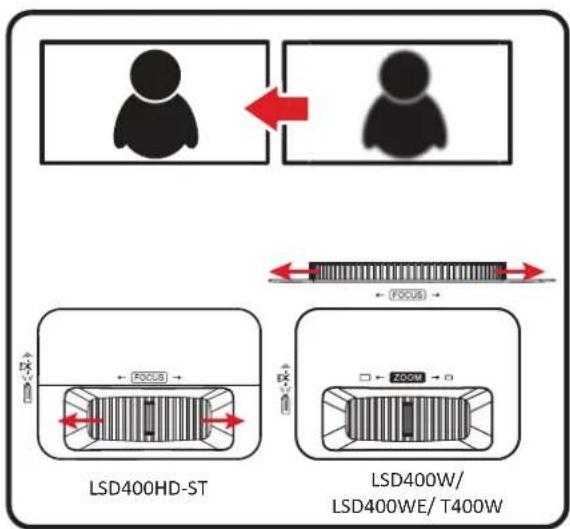

Bildgröße und Klarheit 31

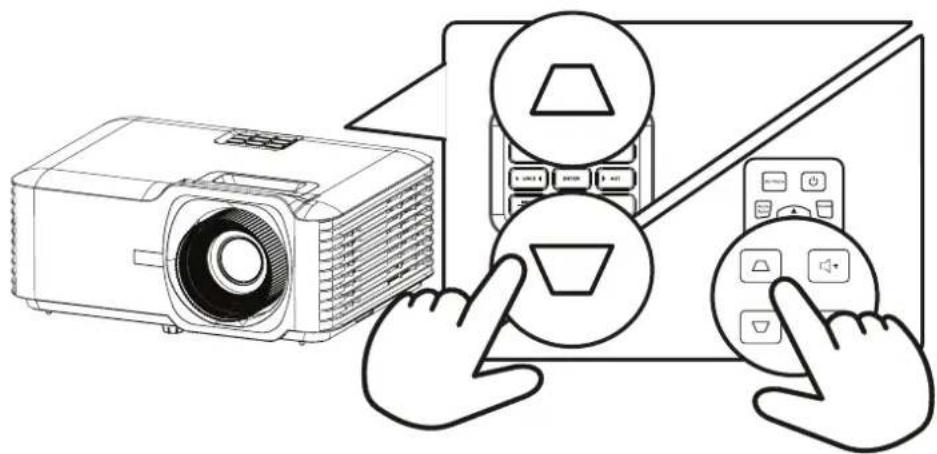

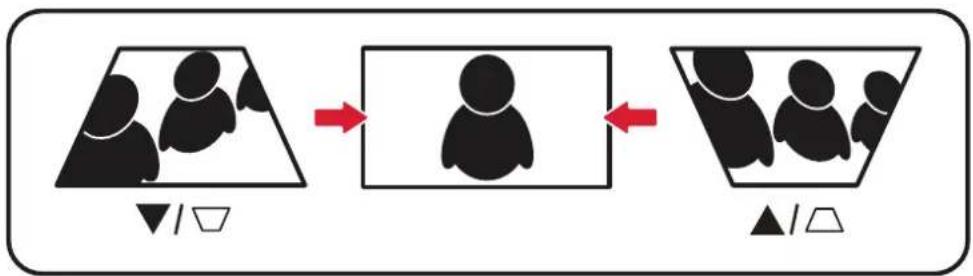

Trapezkorrektur 32

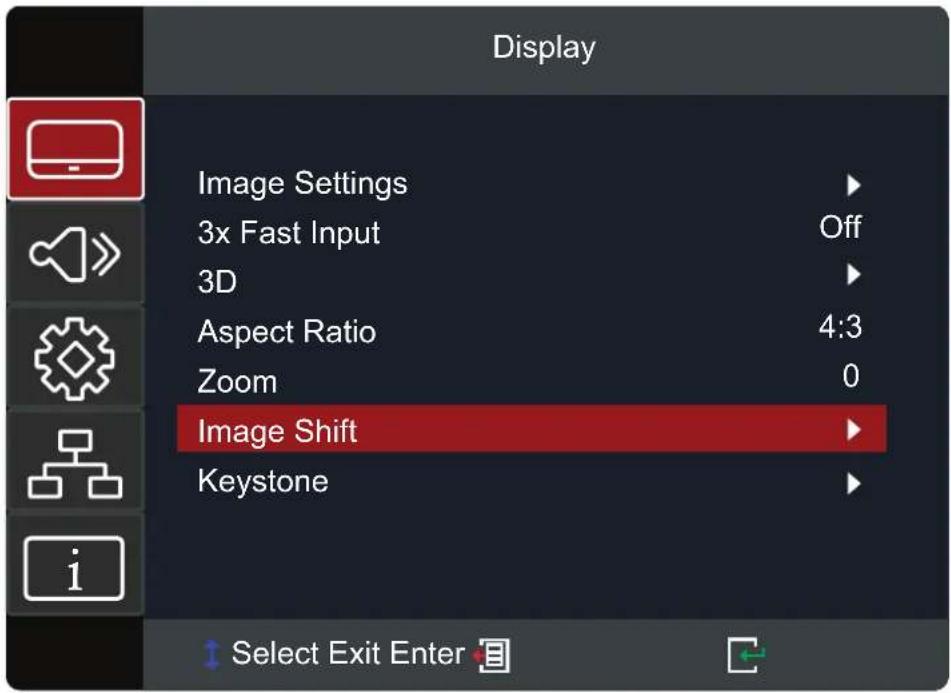

Menübedienung....33

Bildschirmmenü....33

Menü-Navigation.... 34

Menüoptionen....35

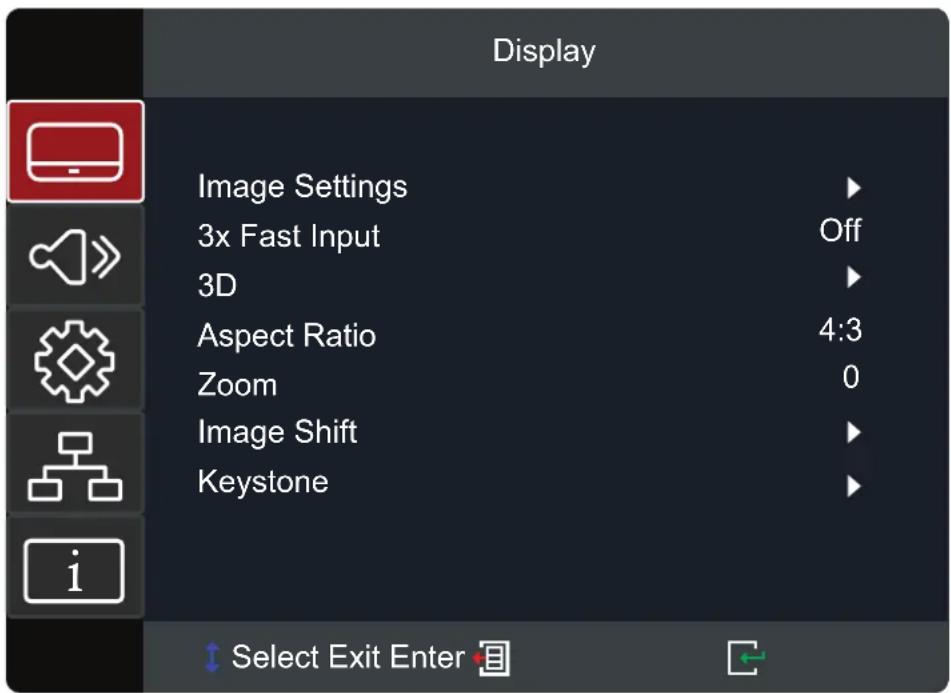

Anzeige 35

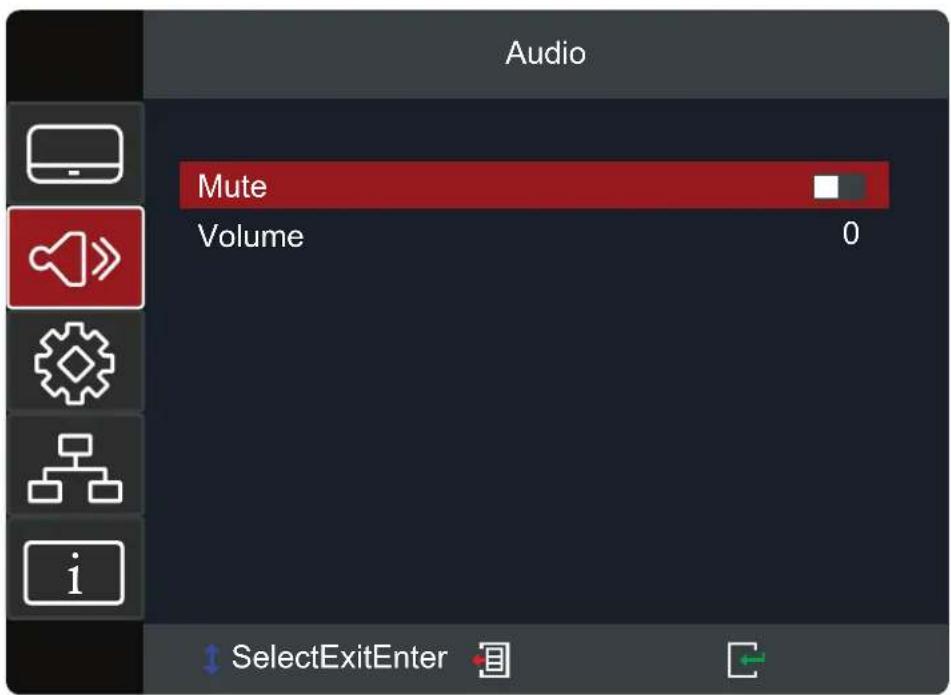

Audio 38

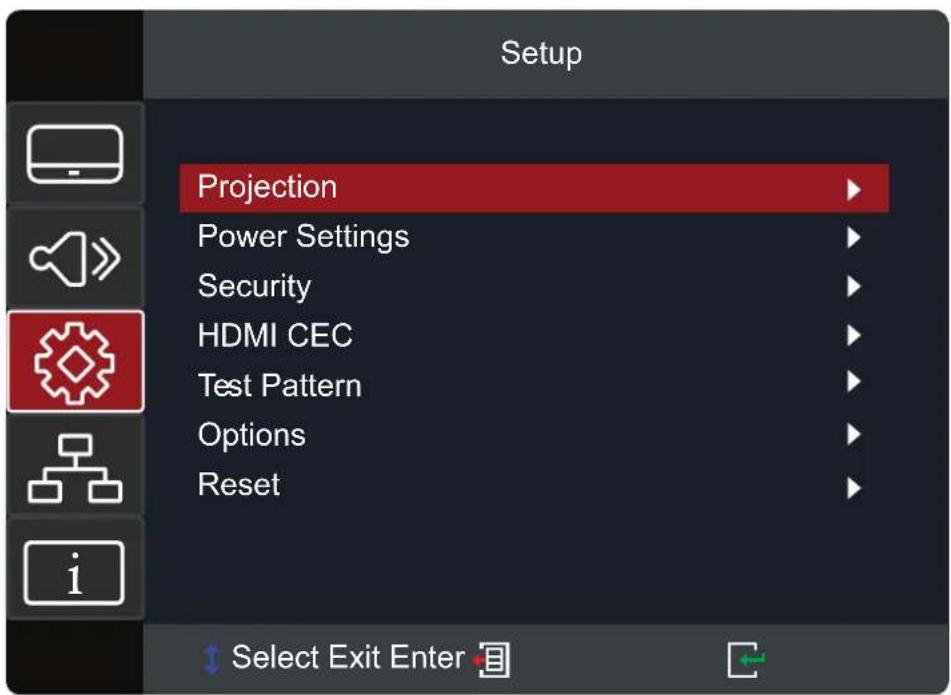

Aufstellen 39

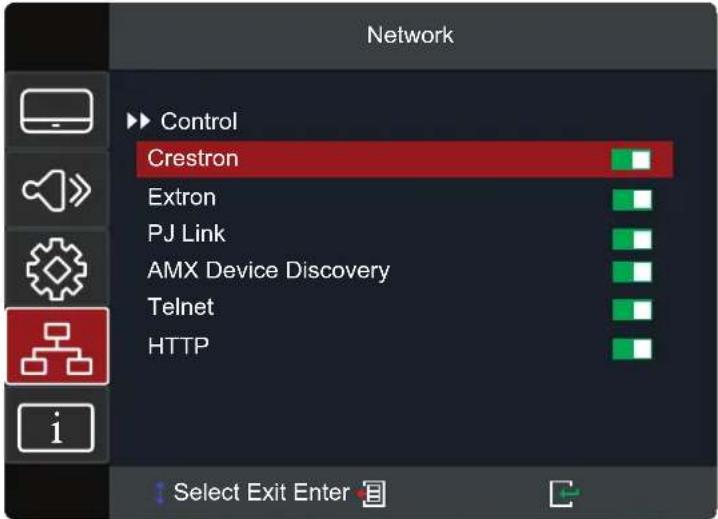

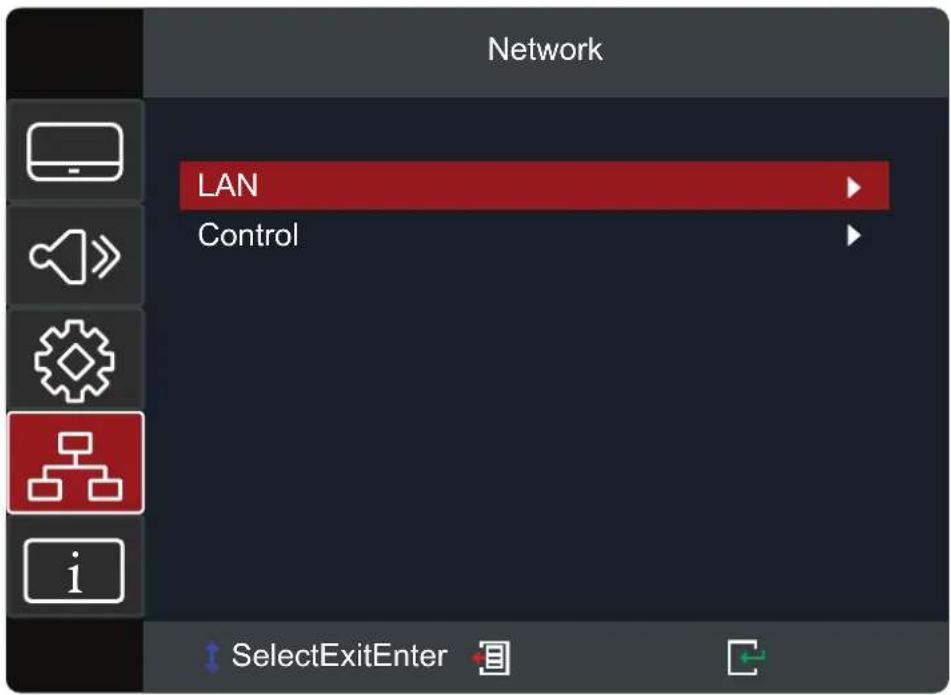

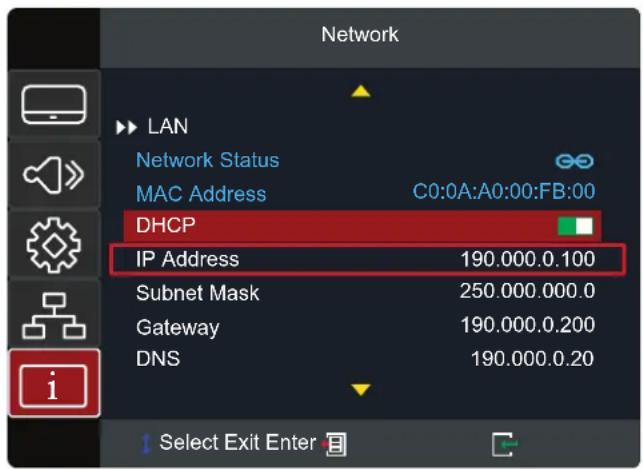

Netzwerk 42

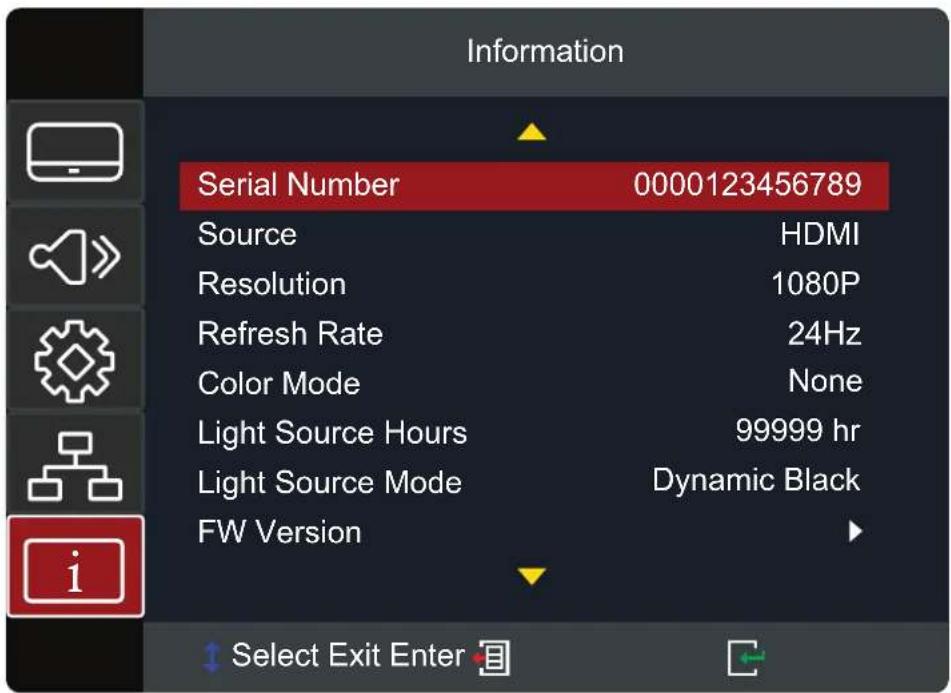

Information 45

Anlage 46

Spezifikationen 46

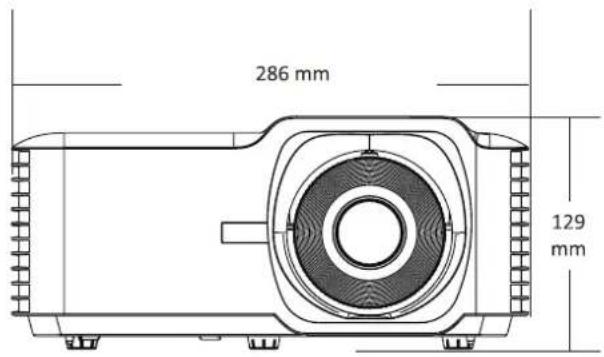

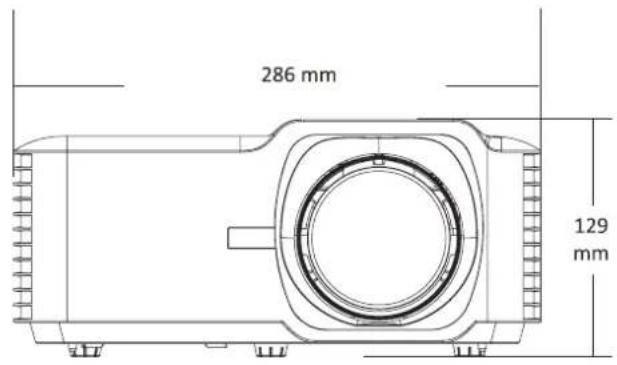

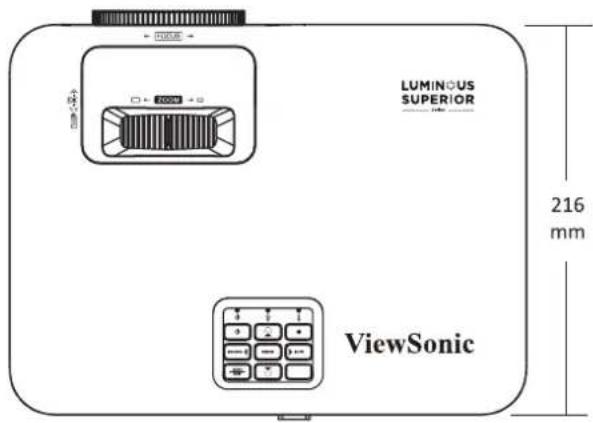

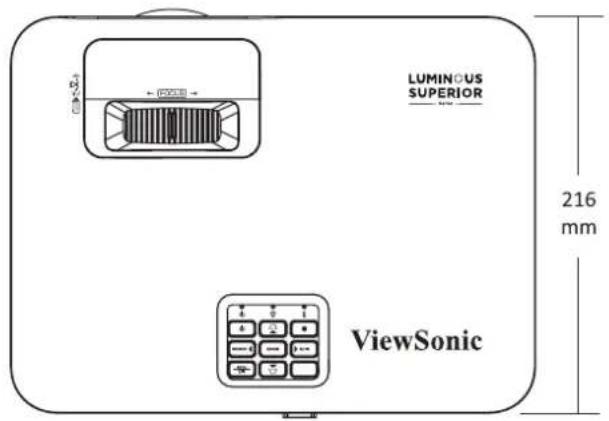

Projektor Abmessungen 47

LSD400HD-ST 47

LSD400W/LSD400WE/T400W 47

Bildschirmanzeige Menübaum 48

Unterstützte Auflösungen und Timings....54

HDMI 1 | HDMI 2 ....54

Fehlerbehebung 56

LED-Anzeigen 59

Wartung....60

Allgemeine Vorsichtsmaßnahmen 60

Reinigung der Linse 60

Reinigung des Gehäuses....60

Speichern des Projektors....60

Haftungsausschluss 60

Informationen zu Richtlinien und Service ......61

Informationen zur Konformität 61

FCC-Erklärung....61

Industry-Canada-Erklärung 61

CE-Konformität für europäische Länder 62

RoHS2-Konformitätserklärung 63

Indische Beschränkung zu gefährlichen Stoffen....64

Entsorgung zum Ende der Einsatzzeit 64

Hinweise zum Urheberrecht.... 65

Kundendienst 66

Eingeschränkte Garantie 67

Einführung

Packungsinhalt

LSD400HD-ST

Nummer Artikel

1 Projektor

2 Fernbedienung

3 Batterien

4 Kurzanleitung

5 Netzkabel

6 Netzteil

Hinweis: Die Kabel und die Fernbedienung können je nach Region oder Land, in dem Sie das Produkt gekauft haben, unterschiedlich sein.

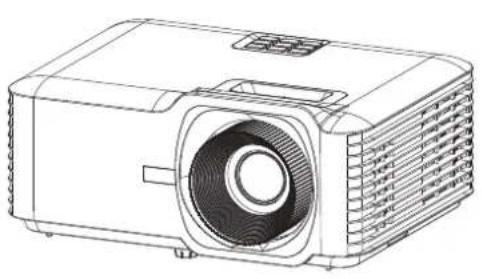

LSD400W/LSD400WE/T400W

Nummer Artikel

1 Projektor

2 Fernbedienung

3 Batterien

4 Kurzanleitung

5 Netzkabel

6 Netzteil

Hinweis: Die Kabel und die Fernbedienung können je nach Region oder Land, in dem Sie das Produkt gekauft haben, unterschiedlich sein.

Projektor

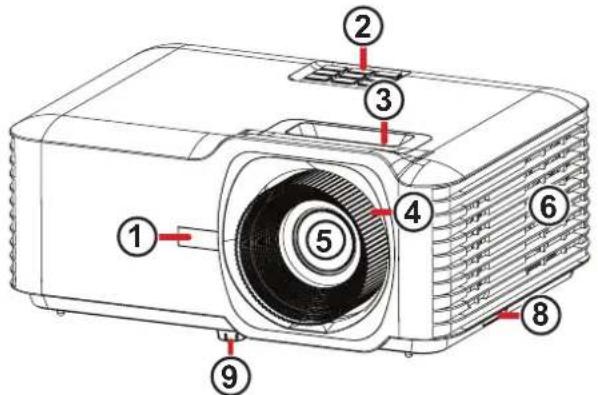

Überblick

LSD400HD-ST

Nummer Teil

1 IR-Empfänger für die Fernbedienung

2 Tastatur und Anzeigeleuchten

3 Fokusring

4 Projektionsobjektiv

5 Entlüftung

6 Entlüftung

7 Sicherheitsleiste

8 Verstellbare Füße

9 E/A-Anschlüsse

1 IR-Empfänger für die Fernbedienung

2 Tastatur und Anzeigeleuchten

3 Zoomring

4 Fokusring

5 Projektionsobjektiv

6 Entlüftung

7 Entlüftung

8 Sicherheitsleiste

9 Verstellbare Füße

10 E/A-Anschlüsse

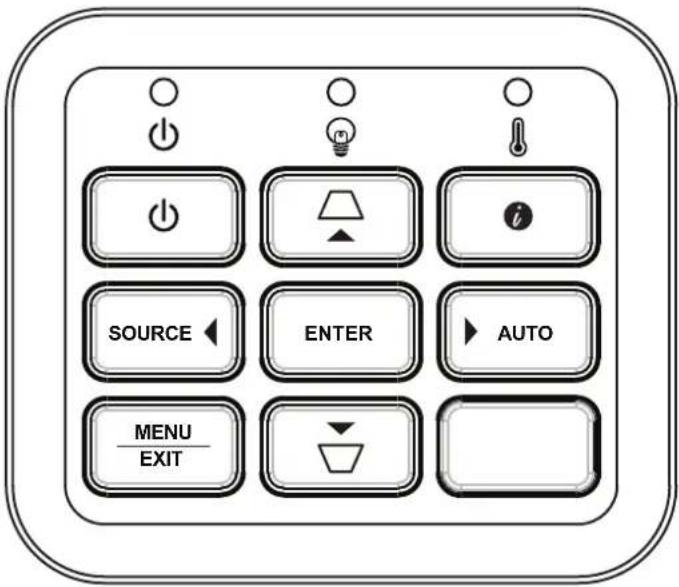

Keypad

Taste Beschreibung
	Leistung Schaltet den Projektor ein und aus.
	Keystone Korrigiert verzerrte Bilder.
	Navigation	Wählt ein Element aus oder passt den Wert im Menü an.
MENU	Speisekarte Öffnet das Bildschirmmenü.
EXIT	Ausfahrt Schließt das Bildschirmmenü.
SOURCE	Quelle Öffnet das Eingangsquellenmenü.
	Information Öffnet das Informationsmenü .
ENTER	Eingeben Bestätigt das ausgewählte Element.
AUTO	Auto	Wählt die beste Auflösung und das beste Timing für das projizierte Bild aus.

Kontrollleuchten

Kontrollleuchte Beschreibung
	Betriebsanzeige
	Lichtquellen-Kontrollleuchte
	Temperaturanzeige

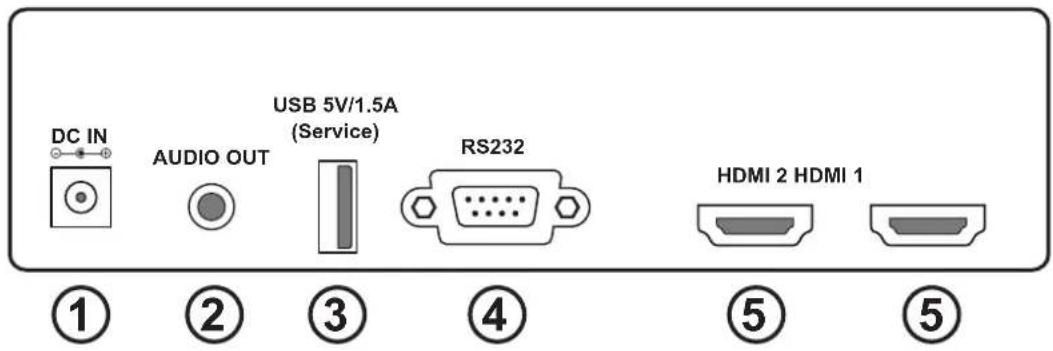

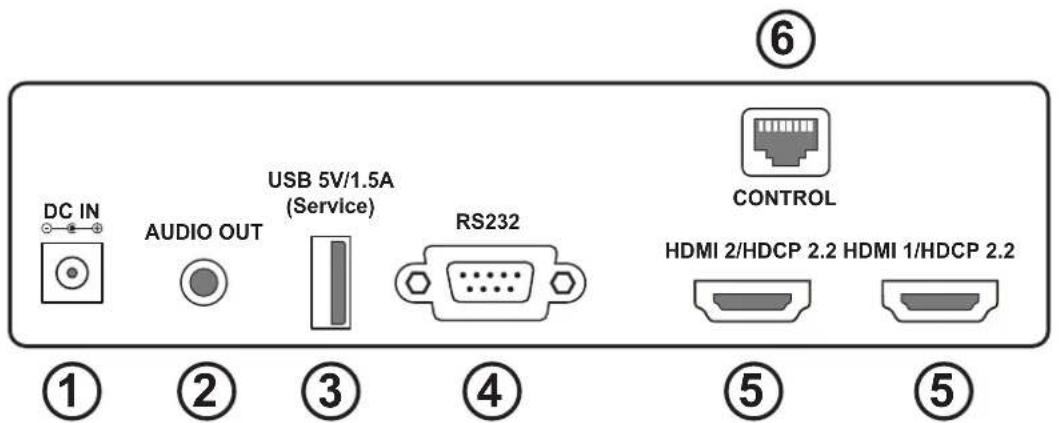

Verbindungstyp Verwendung
1 DC IN Zur Stromversorgung des Projektors.
2 Audioausgang Zur Verwendung mit externen Lautsprechern.
3 USB Typ A Zur Wartung und Stromversorgung von Geräten.
4 RS-232	Zur Fernsteuerung der Stromversorgung, Lautstärke, Eingangsauswahl, Helligkeit und anderer Funktionen des Projektors von einem externen Computer aus.
5 HDMI	HDMI v. 2.0, das HDCP 2.2 für Audio-/Videoprojektion unterstützt.

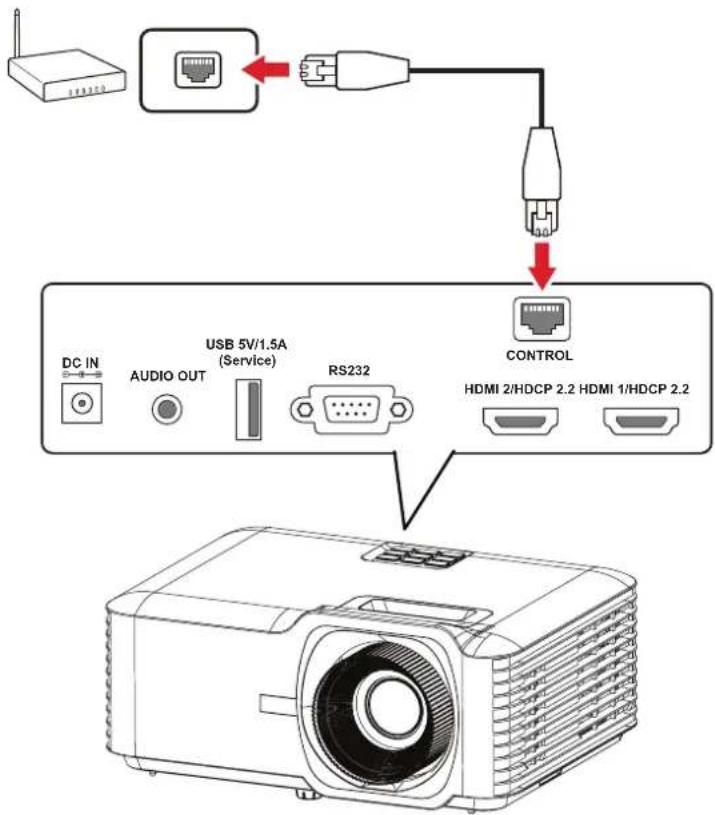

6 RJ45 Für den Netzwerk-Fernbetrieb.

Verbindungstyp Verwendung
1 DC IN Zur Stromversorgung des Projektors.
2 Audioausgang Zur Verwendung mit externen Lautsprechern.
3 USB Typ A Zur Wartung und Stromversorgung von Geräten.
4 RS-232	Zur Fernsteuerung der Stromversorgung, Lautstärke, Eingangsauswahl, Helligkeit und anderer Funktionen des Projektors von einem externen Computer aus.
5 HDMI	HDMI v. 1.4, das HDCP 1.4 für Audio-/Videoprojektion unterstützt.

Fernbedienung

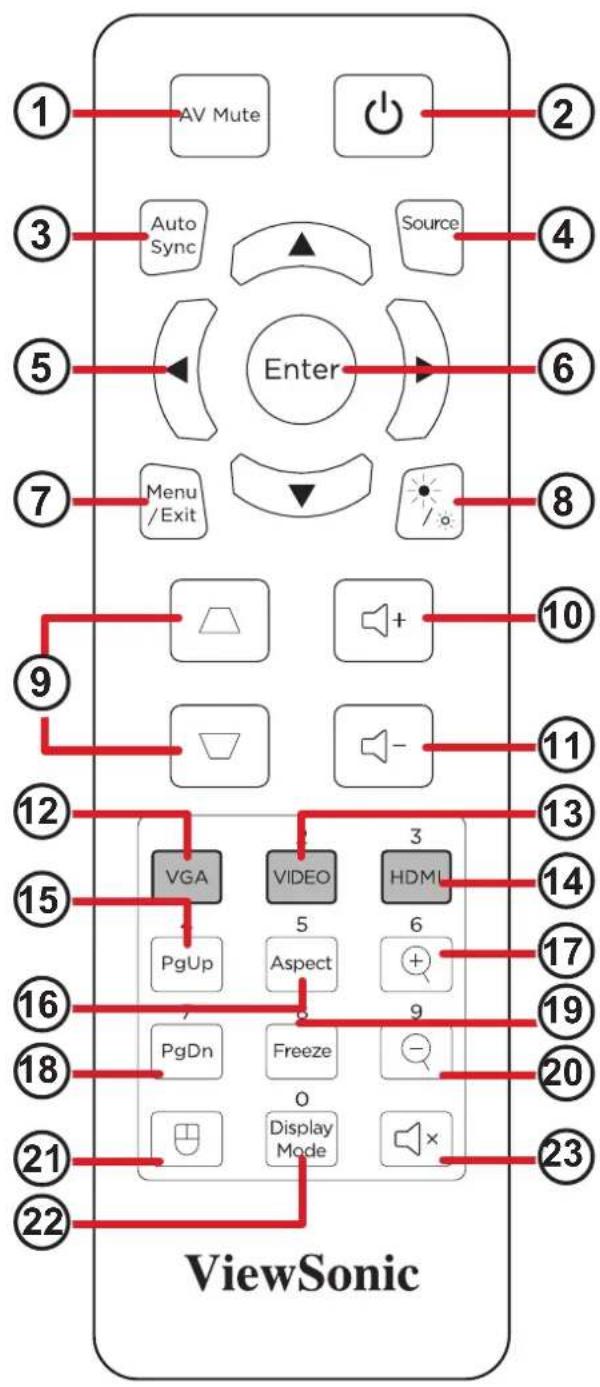

Überblick

Taste Beschreibung
1		AV-Stummschaltung	Blendet das projizierte Bild aus und schaltet die Lautstärke stumm.
2		Leistung Schaltet den Projektor ein und aus.
3		Automatische Synchronisierung	Wählt die beste Auflösung und das beste Timing für das projizierte Bild aus.
4		Quelle Öffnet das Eingangsquellenmenü.
5		Navigation Wählt ein Element aus oder passt den Wert im Menü an.
6		Eingeben Bestätigt das ausgewählte Element.
7		Speisekarte Öffnet das Bildschirmmenü.
		Ausfahrt Schließt das Bildschirmmenü.
8		Helligkeit Öffnet das Menü „Lichtquellenmodus“.
9		Keystone Korrigiert verzerrte Bilder.
10		Lautstärke erhöhen	Erhöht die Lautstärke.
11		Lautstärke verringern	Verringert die Lautstärke.
12		VGA Diese Schaltfläche wird nicht unterstützt.
13		Video Diese Schaltfläche wird nicht unterstützt.
14		HDMI Legt HDMI als Eingangsquelle fest.
15		Bild nach oben Diese Schaltfläche wird nicht unterstützt.
16		Aspekt	Öffnet das Menü „Seitenverhältnis“.
17		Vergrößern	Erhöht die Größe des projizierten Bildes.
18		Bild ab	Diese Schaltfläche wird nicht unterstützt.
19		Einfrieren	Hält das projizierte Bild.
20		Verkleinern Verringert die Größe des projizierten Bildes.
21		Mausmodus	Diese Schaltfläche wird nicht unterstützt.
22		Anzeigemodus	Öffnet das Farbmodusmenü .
23		Stumm	Stoppt die Audioausgabe.

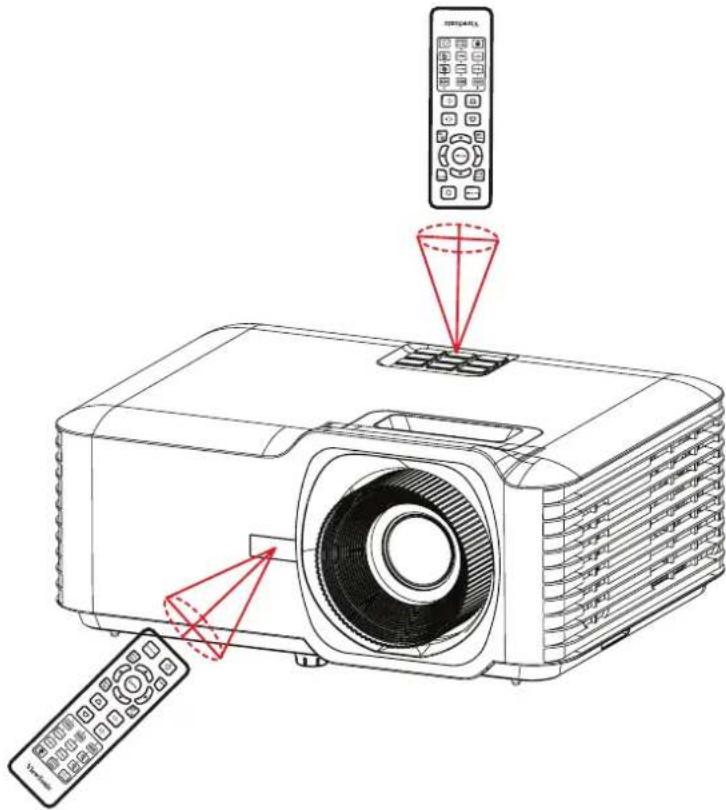

Empfängerreichweite

Für eine optimale Leistung richten Sie die Fernbedienung direkt auf den IR-Empfänger. Die maximale Betriebsreichweite beträgt 8 m (26 Fuß) mit einem horizontalen und vertikalen Sichtfeld von ±30 Grad.

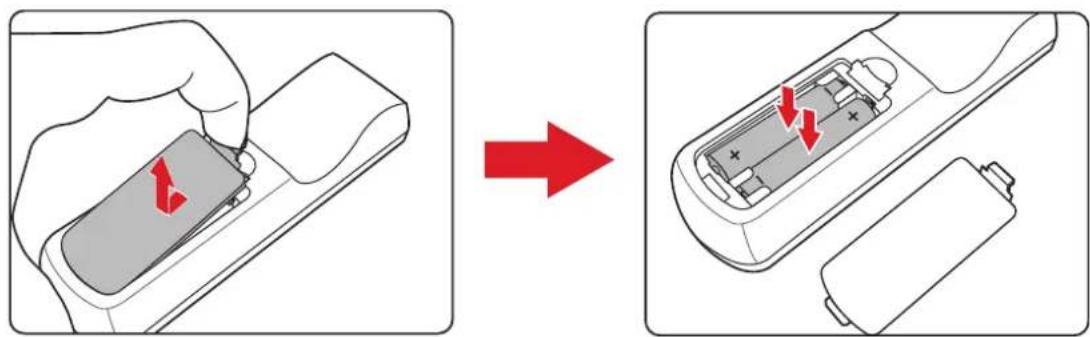

Einlegen der Batterien

1. Öffnen Sie das Batteriefach, indem Sie die Batterieabdeckung entfernen.
2. Legen Sie zwei AAA-Batterien ein und achten Sie dabei auf die richtige Polarität.
3. Setzen Sie die Batterieabdeckung wieder auf und drücken Sie sie nach unten, bis sie einrastet.

Hinweis:

• Bewahren Sie die Fernbedienung und die Batterien vor Hitze und Feuchtigkeit geschützt auf.
• Verwenden Sie nur empfohlene Batterietypen.
• Bei längerer Nichtbenutzung die Batterien herausnehmen.
• Entsorgen Sie alte Batterien gemäß den Anweisungen des Herstellers und den örtlichen Vorschriften.

Erstmalige Einrichtung

Positionierung des Projektors

Der Projektor kann entweder vor oder hinter der Leinwand aufgestellt werden. Alternativ kann er auch an der Decke montiert werden.

Position Beschreibung
Vorderseite
Deckenkopf
Rückseite1
Heck-Top1

Projektion Abmessungen

LSD400HD-ST

Verwenden Sie die nachstehenden Tabellen, um den empfohlenen Abstand zwischen Projektor und Leinwand für die gewünschte Bildhöhe zu ermitteln.

16:9-Bild auf einem 16:9-Bildschirm

Hinweis: (e) = Bildschirm / (f) = Mittelpunkt des Objektivs

(a) Bildschirmgröße		(b)Projektionsabstand		(c) Bildhöhe (d) Vertikaler Versatz
in.	mm	in.	mm	in.	mm	in. mm
40 1016	17,29 439	19,61 498 3,1	4 80
50 1270	21,62 549	24,51 623 3,9	2 100
60 1524	25,94 659	29,42 747 4,7	1 120
70 1778	30,26 769	34,32 872 5,4	9 139
80 2032	34,58 878	39,22 996 6,2	8 159
90 2286	38,91 988	44,12 1121 7,	06 179
100 2540	43,23 1098	49,03 1245	7,84 199
110 2794	47,55 1208	53,93 1370	8,63 219
120 3048	51,88 1318	58,83 1494	9,41 239
130 3302	56,20 1427	63,73 1619	10,20 259
140 3556	60,52 1537	68,64 1743	10,98 279
150 3810	64,85 1647	73,54 1868	11,77 299
200 5080	86,46 2196	98,05 2491	15,69 398
250 6350	108,08 2745	122,57 3113	19,61 498
300 7620	129,69 3294	147,08 3736	23,53 598

Hinweis:

• Diese Zahlen dienen nur zu Referenzzwecken beim Einrichten des Projektors.
• Um optimale Ergebnisse zu erzielen, sollten Sie die Bildgröße und den Abstand des Projektors vor der endgültigen Installation testen.

16:9-Bild auf einem 4:3-Bildschirm

Hinweis: (e) = Bildschirm / (f) = Mittelpunkt des Objektivs

(a) Bildschirmgröße (b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz
in.	mm	in.	mm	in.	mm	in. mm
40 1016	15,87 403 18,00	457 2,88	73
50 1270	19,84 504 22,50	572 3,60	91
60 1524	23,81 605 27,00	686 4,32	110
70 1778	27,78 706 31,50	800 5,04	128
80 2032	31,74 806 36,00	914 5,76	146
90 2286	35,71 907 40,50	1029	6,48 165
100	2540	39,68	1008	45,00	1143	7,20	183
110 2794	43,65	1109 49,50	1257	7,92 201
120 3048	47,62	1209 54,00	1372	8,64 219
130	3302	51,58	1310	58,50	1486	9,36	238
140	3556	55,55	1411	63,00	1600	10,08	256
150	3810	59,52	1512	67,50	1715	10,80	274
200	5080	79,36	2016	90,00	2286	14,40	366
250	6350	99,20	2520	112,50	2858	18,00	457
300	7620	119,04	3024	135,00	3429	21,60	549

Hinweis:

• Diese Zahlen dienen nur zu Referenzzwecken beim Einrichten des Projektors.
• Um optimale Ergebnisse zu erzielen, sollten Sie die Bildgröße und den Abstand des Projektors vor der endgültigen Installation testen.

LSD400W/LSD400WE/T400W

Verwenden Sie die nachstehenden Tabellen, um den empfohlenen Abstand zwischen Projektor und Leinwand für die gewünschte Bildhöhe zu ermitteln.

16:10-Bild auf einem 16:10-Bildschirm

Hinweis: (e) = Bildschirm / (f) = Mittelpunkt des Objektivs

(a) Bildschirmgröße		(b) Projektionsabstand				(c) Bildhöhe		(d) Vertikaler Versatz
		Minimum Maximum
in.	mm	in.	mm in.	mm		in.	mm	in. mm
30 762	39,28 998	43,76 11	11 15,90	404 1,97 50
40	1016	52,37	1330	58,34	1482	21,20	538	2,63	67
50 1270	65,47 16	663 72,93	1852 26,50	673 3,29	83
60 1524	78,56 19	995 87,51	2223 31,80	808 3,94	100
70 1778	91,65 23	328 102,10	2593 37,10	942 4,60	117
80	2032	104,74	2661	116,68	2964	42,40	1077	5,26	134
90 2286	117,84	2993 131,27	3334 47,70	1212 5,91	150
100	2540	130,93	3326	145,86	3705	53,00	1346	6,57	167
110	2794	144,02	3658	160,44	4075	58,30	1481	7,23	184
120 3048	157,12	3991 175,03	4446 63,60	1615	7,89 200
130 3302	170,21	4323 189,61	4816 68,90	1750	8,54 217
140 3556	183,30	4656 204,20	5187 74,20	1885	9,20 234
150 3810	196,40	4988 218,78	5557 79,50	2019	9,86 250
200 5080	261,86	6651 291,71	7409 106,00	2692	13,14 334
250 6350	327,33	8314 364,64	9262 132,50	3365	16,43 417
300	7620	392,79	9977	437,57	11114	159,00	4039	19,72	501

Hinweis:

• Diese Zahlen dienen nur zu Referenzzwecken beim Einrichten des Projektors.
• Um optimale Ergebnisse zu erzielen, sollten Sie die Bildgröße und den Abstand des Projektors vor der endgültigen Installation testen.

16:10-Bild auf einem 4:3-Bildschirm

Hinweis: (e) = Bildschirm / (f) = Mittelpunkt des Objektivs

(a) Bildschirmgröße		(b) Projektionsabstand				(c) Bildhöhe		(d) Vertikaler Versatz
		Minimum Maximum
in.	mm	in.	mm in.	mm		in.	mm	in. mm
30 762	37,06 94	1 41,28 10	49 15,00	381 1,86	47
40 101	6 49,41 1	255 55,04	1398 20,00	508 2,4	8 63
50 127	0 61,76 1	569 68,80	1748 25,00	635 3,1	0 79
60 152	4 74,11 1	882 82,56	2097 30,00	762 3,7	2 94
70 177	8 86,46 2	196 96,32	2447 35,00	889 4,3	4 110
80	2032	98,82	2510	110,08	2796	40,00	1016	4,96	126
90	2286	111,17	2824	123,84	3146	45,00	1143	5,58	142
100	2540	123,52	3137	137,60	3495	50,00	1270	6,20	157
110	2794 1	35,87 3451	151,36 38	845 55,00	1397 6,82	173
120	3048	148,22	3765	165,12	4194	60,00	1524	7,44	189
130	3302 1	60,58 4079	178,88 45	544 65,00	1651 8,06	205
140	3556 1	72,93 4392	192,64 48	93 70,00	1778 8,68	220
150	3810	185,28	4706	206,40	5243	75,00	1905	9,30	236
200	5080	247,04	6275	275,20	6990	100,00	2540	12,40	315
250	6350	308,80	7844	344,00	8738	125,00	3175	15,50	394
300	7620	370,56	9412	412,80	10485	150,00	3810	18,60	472

Hinweis:

• Diese Zahlen dienen nur zu Referenzzwecken beim Einrichten des Projektors.
• Um optimale Ergebnisse zu erzielen, sollten Sie die Bildgröße und den Abstand des Projektors vor der endgültigen Installation testen.

Montage des Projektors

Bei der Montage des Projektors:

• Für optimale Kompatibilität verwenden Sie bitte eine ViewSonic-Halterung.
• Wenn Sie eine Halterung eines Drittanbieters verwenden, beachten Sie bitte, dass die Schraubengrößen je nach Dicke der Montageplatte variieren können.
• Verwenden Sie Schrauben, die den unten aufgeführten Spezifikationen entsprechen, um eine sichere Befestigung zu gewährleisten.

Schraube Typ Maximale Schraubenlänge
M4 x 8 8 mm

Das ist wichtig: Stellen Sie den Projektor nicht in der Nähe von Wärmequellen oder Klimaanlagen auf.

Verwendung der Sicherheitsleiste

Um zu verhindern, dass der Projektor herunterfällt oder gestohlen wird, sollten Sie den Projektor mit einer Sicherungsvorrichtung an einem festen Gegenstand befestigen.

Verbindungen herstellen

Mit Strom verbinden

1. Schließen Sie das Netzteil an die DC IN-Buchse auf der Rückseite des Projektors an.
2. Schließen Sie das Netzteil an das Netzkabel an.
3. Stecken Sie das Netzkabel in eine Steckdose.

Hinweis: Beim Installieren des Projektors sollten Sie ein praktisches Trenngerät in die Verkabelung einfügen oder das Netzkabel an eine leicht zugängliche Steckdose anschließen. Bei Problemen verwenden Sie dieses Gerät oder ziehen Sie das Netzkabel ab, um die Stromversorgung sofort abzuschalten.

Verbindung zu externen Geräten

Hinweis:

• Für weitere Informationen zu den Anschlussports siehe bitte "I/O Ports".
• Kompatibilität und Konnektivität können zwischen den Modellen variieren.
• Der Steuer-Port ist nur auf dem LSD400HD-ST-Projektor verfügbar.

- Die HDMI 1 und HDMI 2-Ports am LSD400HD-ST unterstützen HDMI 2.0/HDCP 2.2, während die HDMI 1.4/HDCP 1.4-Standards am LSD400W/LSD400WE/T400W unterstützt werden.

Verwenden des Projektors

Einschalten des Projektors

1. Stellen Sie sicher, dass das Netzkabel des Projektors an eine Steckdose angeschlossen ist.
2. Drücken Sie die Ein-/Aus- Taste, um den Projektor einzuschalten. Die Betriebsanzeige blinkt blau.

Hinweis: Wenn der Projektor zum ersten Mal eingeschaltet oder auf die Werkseinstellungen zurückgesetzt wird, müssen vor der Verwendung des Projektors die Sprache des Bildschirmanzeigemenüs und die Projektionsposition des Projektors eingestellt werden.

Ausschalten des Projektors

1. Drücken Sie die Einschalttaste und ein Dialogfeld wird angezeigt.
2. Drücken Sie zur Bestätigung erneut die Ein-/Aus- Taste und schalten Sie den Projektor aus. Die Betriebsanzeige leuchtet durchgehend rot und wechselt in den Standby-Modus.

Auswählen einer Eingangsquelle

Der Projektor unterstützt mehrere Verbindungen, kann jedoch immer nur ein Vollbild gleichzeitig anzeigen. Wenn „Auto Source“ aktiviert ist, werden verfügbare Eingänge automatisch erkannt. Um manuell zwischen Quellen zu wechseln, drücken Sie die Source- Taste.

Hinweis: Stellen Sie sicher, dass die angeschlossenen Quellen ebenfalls eingeschaltet sind.

Anpassen des projizierten Bildes

Projektionswinkel

Der Projektor verfügt über drei verstellbare Füße. Durch das Verstellen der Füße ändert sich der Projektionswinkel des Projektors.

Bildgröße und Klarheit

Um die Größe des projizierten Bildes anzupassen, drehen Sie den Zoomring ^1 . Die Bildschärfe kann durch Feineinstellung des Fokusringsverbessert werden.

Trapezkorrektur

Der Trapezeffekt verursacht verzerrte Bilder auf gekrümmten Oberflächen. Dies kann korrigiert werden, indem die Bilder so ausgerichtet werden, dass sie gerade und rechteckig erscheinen.

So korrigieren Sie die Trapezverzerrung

1. Drücken Sie eine der Trapez -Tasten, um den Korrekturbildschirm anzuzeigen.
2. Drücken Sie zur Anpassung die entsprechende Trapezkorrekturtaste.

Taste Verwendung
	Korrigiert die Trapezverzerrung am unteren Bildrand.
	Korrigiert die Trapezverzerrung am oberen Bildrand.

Menübedienung

Bildschirmmenü

Der Projektor verfügt über Bildschirmmenüs zum Vornehmen von Bildanpassungen und Ändern von Einstellungen.

Speisekarte Beschreibung
Anzeige		Passt die Einstellungen für Bild, 3D, Seitenverhältnis, Zoom, Bildverschiebung und Trapezkorrektur an.
Audio		Regelt die Lautstärke oder schaltet die Stummschaltung ein.
Aufstellen		Passt die Einstellungen für Projektion, Stromversorgung, Sicherheit, Sprache usw. an.
Netzwerk1		Passt die LAN-Steuerungseinstellungen an.
Information		Zeigt den aktuellen Status des Projektors an.

Menü-Navigation

1. Um das Bildschirmmenü zu öffnen, drücken Sie die Menü-/Beenden -Taste am Projektor oder auf der Fernbedienung.
2. Drücken Sie die Navigationstasten ( / ), um ein Hauptmenü auszuwählen, und drücken Sie dann die Eingabetaste, um die Auswahl zu bestätigen und das Untermenü aufzurufen.
3. Drücken Sie die Navigationstasten ( /// ), um ein Element im Untermenü auszuwählen, und drücken Sie dann die Eingabetaste, um weitere Einstellungen anzuzeigen, oder drücken Sie die Navigationstasten ( / ), um Anpassungen vorzunehmen.
4. Um das Menü zu verlassen, drücken Sie die Menü-/Beenden- Taste.

Menüoptionen

Anzeige

Speisekarte Beschreibung
Bildeinstellungen	Farbmodus	Präsentation	Erfüllt die Präsentationsanforderungen im beruflichen und akademischen Umfeld.
		Am hellsten	Passt die Helligkeit des projizierten Bildes für gut beleuchtete Umgebungen auf das Maximum an.
		HDR SIM. ^2	Der Projektor unterstützt HDR-Bildquellen. Es kann den Dynamikbereich der Quelle automatisch erkennen und die Gamma- und Farbeinstellungen des Bildes optimieren, um Inhalte unter unterschiedlichsten Lichtbedingungen wiederzugeben.
		Movie	Sorgt für ein ausgewogenes Verhältnis von Details und Farben beim Ansehen von Filmen.
		Gaming	Optimiert den Projektor für maximalen Kontrast und lebendige Farben.
		3D Unterstützt 3D-Inhalte.
		Golf	Erfüllt die Anforderungen eines Golfsimulators.
Bildeinstellungen	Helligkeit Passt	an, wie hell oder dunkel das projizierte Bild sein soll.
	Kontrast	Passt den Unterschied zwischen den hellsten und dunkelsten Teilen des projizierten Bildes an.
	Schärfe Passt	die Details des projizierten Bildes an.
	Farbe	Passt die Menge der ausgewählten Farbe im projizierten Bild an.
	Farbton	Passt die Stärke des Rot- oder Grüntons im projizierten Bild an.
	Gamma Passt	die Helligkeitsstufe der Graustufen des Projektors an.
	Farbeinstellungen	Brilliant ColorTM	Ein Farbverarbeitungsalgorithmus, der höhere Helligkeitsstufen ermöglicht und gleichzeitig echte, lebendigere Farben liefert.
		Farbtemperatur	Wählt eine Farbtemperatur aus: Warm, Standard oder Kalt.
		Farbmanagement	Führt eine Feinabstimmung der Farben (Farbton), Reinheit (Sättigung) und Helligkeit/Weißtemperatur (Verstärkung) im projizierten Bild durch.
		Farbraum	Wählt einen Farbraum aus: Auto, RGB (0–255), RGB (16–235) oder YUV.
	Lichtquellenmodus	Dynamisches Schwarz	Passt die Bildhelligkeit automatisch an, um eine optimale Kontrastleistung zu erzielen.
		Eco	Reduziert den Stromverbrauch der Lichtquelle um 30 % und verringert die Helligkeitsstufe.
		Lichtquellenleistung	Stellt den Stromverbrauch der Lichtquelle manuell ein, 50 %-100 %.
	Zurücksetzen	Setzt die Bildeinstellungen auf ihre Standardwerte zurück.
3X schnelle Eingabe3	Reduziert die Eingangsverzögerung/-verzögerung zum Projektor.Notiz: Wenn diese Option aktiviert ist, werden Trapezkorrektur, Vier Ecken, Seitenverhältnisund Vergrößern/Verkleinern auf ihre Standardwerte zurückgesetzt.
3D^4	3D-Modus Schaltet die 3D-Funktion ein oder aus.
	3D-Format	Auto	Wählt automatisch das entsprechende 3D-Format aus, wenn ein 3D-Signal erkannt wird.
		SBS	Zeigt zwei Bilder nebeneinander an, eines für das linke und eines für das rechte Auge.
		Oben und unten	Zeigt das Bild für das linke Auge oben und das Bild für das rechte Auge unten an.
		Frame Sequential	Wechselt schnell zwischen dem linken und rechten Auge.
	3D-Synchronisation umkehren	Invertiert das von 3D-Geräten gesendete Synchronisierungssignal.
Seitenverhältnis	4:3	Zentriert ein skaliertes Bild mit einem festen Seitenverhältnis von 4:3 auf dem Bildschirm.
	16:9	Zentriert ein skaliertes Bild mit einem festen Seitenverhältnis von 16:9 auf dem Bildschirm.
	Voll	Behält die ursprüngliche Auflösung des Eingangssignals bei, während die Größe an den Anzeigebereich angepasst wird, wobei die vollständigen nativen Abmessungen erhalten bleiben.
	L.Box	Zentriert ein skaliertes Bild mit einem festen Seitenverhältnis von 2,35:1 auf dem Bildschirm.
	Auto	Stellt das Seitenverhältnis entsprechend der Auflösungseinstellung des Projektors und dem angeschlossenen Eingangssignal ein.
Zoom Passt die Größe des projizierten Bildes an.
Bildverschiebung	Passt das projizierte Bild horizontal oder vertikal an.
Keystone	Vier Ecken	Passt jede Ecke an, um ein quadratisches Bild zu erstellen, wenn die Projektionsfläche nicht eben ist.Notiz: Beim Anpassen werden die Menüs „Seitenverhältnis“, „Bildverschiebung“und „Zoom“ deaktiviert. Um sie einzuschalten, setzen Sie die Keystone -Einstellungen auf ihre Standardwerte zurück.
	H. Keystone Passt die Bildverzerrung horizontal an.
	V. Keystone Passt die Bildverzerrung vertikal an.
	Zurücksetzen	Setzt die Trapezeinstellungen auf ihre Standardwerte zurück.

Audio

Speisekarte Beschreibung

Stumm Stoppt die Audioausgabe.

Volumen Regelt die Lautstärke.

Aufstellen

Speisekarte Beschreibung

Vorsprung Legt die Projektorposition fest.

Speisekarte Beschreibung
Energieeinstellungen	Direktes Einschalten	Schaltet den Projektor automatisch ein, wenn Strom zugeführt wird.
	Signal Einschalten	Schaltet den Projektor automatisch ein, wenn ein Eingangssignal erkannt wird.
	Automatische Abschaltung (min.)	Schaltet den Projektor nach einer festgelegten Zeitspanne automatisch aus, wenn kein Eingangssignal erkannt wird.Notiz: Beim Ausschalten wird eine Benachrichtigung angezeigt.COMMISSION REGULATION (EU) 2023/826Disabling this function will increase energy consumption.
	Power-Modus5(Stehen zu)	Eco	Reduziert den Stromverbrauch auf < 0,5 W. Netzwerksteuerung wird nicht unterstützt.
		Aktiv	Setzt den Stromverbrauch auf > 0,5 W, sodass das LAN-Modul innerhalb von 20 Minuten in den Ruhemodus (< 0,5 W) wechseln kann. Wake on LAN (WoL) wird nicht unterstützt.
		ErP Aus	Versorgt Netzwerkports kontinuierlich mit Strom und ermöglicht so die Netzwerkfunktionalität im Standby-Modus.
		Notiz:Im Standby-Modus wird der USB-Anschluss nicht mit Strom versorgt.Um die Netzwerkfunktionalität im Standby-Modus zuzulassen, wählen Sie ErP Off.Beim Ausschalten wird eine Benachrichtigung angezeigt.COMMISSION REGULATION (EU) 2023/826Disabling this function will increase energy consumption.
Sicherheit	Einschaltspere	Legt eine Kennwortanforderung nach dem Einschalten des Projektors fest.
	Sicherheitstimer	Gibt an, wie lange der Projektor verwendet werden kann. Nach Ablauf dieser Zeit muss das Sicherheitskennwort erneut eingegeben werden.
	Kennwort ändern Legt das Kennwort fest oder aktualisiert es.
HDMI CEC	Schaltet HDMI CEC-kompatible Geräte, die an den Projektor angeschlossen sind, mit einem einzigen Tastendruck ein oder aus.Notiz:• Damit die CEC-Funktion funktioniert, stellen Sie sicher, dass das Gerät ordnungsgemäß an den HDMI-Eingang des Projektors angeschlossen und seine CEC-Funktion aktiviert ist.• Je nach angeschlossenem Gerät funktioniert die CEC-Funktion möglicherweise nicht.
Testmuster Legt ein Farbmuster fest, um den Projektor zu kalibrieren.
Optionen	Sprache	Legt die Sprache für das Bildschirmmenü fest.
	Automatische Quelle	Sucht automatisch nach einem verfügbaren Eingangssignal.
	Große Höhe	Beim Einschalten erhöht sich die Lüftergeschwindigkeit für eine bessere Kühlung und Leistung. Es wird für Umgebungen in 1.500–3.000 m (4.921–9.843 Fuß) über dem Meeresspiegel empfohlen.
	Tastensperre	Sperrt die Tasten des Tastaturfelds des Projektors.
	Begrüßungsbildschirm	Standard	Legt das Startlogobild als ViewSonic fest.
		Benutzer	Verwendet das „Splash-Tool“, um das Startlogobild zu ändern.
	Baudrate	Stellt die Baudrate passend zum angeschlossenen Computer für die RS-232-Steuerung des Projektors ein.
Zurücksetzen	Setzt die Setup -Einstellungen auf ihre Standardwerte zurück.

Netzwerk

Hinweis: Nur für den Projektor LSD400HD-ST verfügbar.

Speisekarte Beschreibung
LAN	Legt die Netzwerkinformationen des Projektors fest und zeigt seinen Status an.
Kontrolle	Wählt aus, welche Netzwerksteuerungslösungen ein- oder ausgeschaltet werden sollen.

Steuerung des Projektors über ein Netzwerk

Hinweis: Nur für den Projektor LSD400HD-ST verfügbar.

Der Projektor ist mit Netzwerksteuerungssoftware kompatibel und kann per Webbrowser ferngesteuert werden, sobald er mit demselben lokalen Netzwerk wie ein Computer verbunden ist.

So steuern Sie den Projektor über ein Netzwerk

1. Stellen Sie sicher, dass der Projektor über den RJ45-Anschluss mit dem lokalen Netzwerk verbunden ist.
2. Drücken Sie die Taste „Menü/Beenden“, um das Bildschirmmenü zu öffnen, und navigieren Sie dann zu „Netzwerk > LAN“.
3. Wählen Sie DHCP und aktivieren Sie es für die automatische IP-Adresszuweisung oder deaktivieren Sie es, um die Netzwerkinformationen manuell einzugeben.
4. Drücken Sie die Menü-/Beenden- Taste, um das LAN- Menü zu verlassen.
5. Warten Sie etwa 20 Sekunden, wählen Sie dann LAN und drücken Sie die Eingabetaste. Notieren Sie sich die aufgeführte IP-Adresse (IP-Adresse).

1. Öffnen Sie einen Webbrowser auf einem Computer, der mit demselben Netzwerk verbunden ist, und geben Sie die IP-Adresse des Projektors ein. Geben Sie den Benutzernamen und das Kennwort ein und wählen Sie dann Anmelden aus.

Hinweis: Befolgen Sie bei Ihrer ersten Anmeldung die Anweisungen auf dem Bildschirm, um ein Passwort festzulegen. Dadurch werden nachfolgende Anmeldungen ermöglicht.

Information

Speisekarte Beschreibung
Seriennummer Zeigt die Seriennummer des Projektors.
Quelle Zeigt das aktuelle Eingangssignal an.
Auflösung Zeigt die aktuelle Auflösung an.
Bildwiederholrate Zeigt die aktuelle Bildwiederholfrequenz an.
Farbmodus	Zeigt den ausgewählten Modus im Anzeigemenü an.
Lichtquellenstunden Zeigt die Gesamtbetriebsstunden der Lichtquelle an.
Lichtquellenmodus	Zeigt den ausgewählten Modus im Anzeigemenü an.
FW Version Zeigt die aktuelle Firmware-Version an.

Anlage

Spezifikationen

Posten Kategorie Spezifikation
		LSD400HD-ST	LSD400W/LSD400WE/T400W
Projektor	Typ Laser
	Displaygröße 40	in.-300 in. 30 in.-300	in.
	Wurfverhältnis	0,5 ± 3% (100 in. @ 1,10 m)	1,544-1,72 ± 3% (100 in. @ 3,33 m)
	Optischer Zoom Behoben 1.1x
	Lichtquellentyp Laser-Phosphor
	Anzeigesystem 1-CHIP DMD
Eingangssignal HDMI		f_h : 15-135 kHz,f23-120 Hz,Pixelrate: 600 MHz	f_h : 15-102 kHz,f23-120 Hz,Pixelrate: 170 MHz
Entschließung Native 1920 x 1080 1280 x 800
Power	Eingangsspannung	DC 100-240V, 50/60 Hz (Selbstschalter)
Betriebsbedingungen	Altitude	0 m-762 m bei 0°C-40°C
		0 ft-2.500 ft bei 32°F-104°F
		762 m - 1.524 m bei 0°C-35°C
		2.500 ft-5.000 ft bei 32°F-95°F
		1.524 m-3.657,6 m bei 0°C-30°C
		5.000 ft-12.000 ft bei 32°F-86°F
	Relative Luftfeuchtigkeit	10%-80% (nicht kondensierend)
	Temperatur	0°C-40°C
		32°F-104°F
Lagerungsbedingungen	Altitude	0 km-12,1 km
		0 ft-40.000 ft
	Relative Luftfeuchtigkeit	5%-90% (nicht kondensierend)
	Temperatur	-10°C-60°C
		14°F-140°F
Abmessungen	Physikalisch(B x H x T)	286 mm x 129 mm x 216 mm
		11,26 Zoll x 5,08 Zoll x 8,50 Zoll.
Gewicht	Physikalisch	3,1 kg
		6,83 lb
Stromverbrauch	On1	143W (typisch)	114W (typisch)
	Off	< 0,5 W (Standby)

Projektor Abmessungen

LSD400HD-ST

LSD400W/LSD400WE/T400W

Bildschirmanzeige Menübaum

Hauptmenü Untermenü Menü Option
Anzeige Bildeinstellungen		Farbmodus	Präsentation
			Hellste
			HDR SIM.2
			Movie
			Gaming
			3D
			Golf
		Helligkeit (-/+, -50–50)/1
		Kontrast (-/+, -50–50)/1
		Schärfe (-/+, 1–15)/1
		Farbe (-/+, -50–50)/1
		Tönung (-/+, -50–50)/1
		Gamma	Film
			Video
			Grafik
			Standard (2.2)
		Farbeinstellungen	Brilliant ColorTM (-/+, 1–10)/1
			Farbtemperatur	Warm
				Standard
				Cold
			Farbmanagement	Farbe	Rot
					Grün
					Blau
					Cyan
					Gelb
					Magenta
					Weiß
				Hue/R (-/+, -50–50)/1
				Sättigung/G (-/+, -50–50)/1
				Gain/B (-/+, -50–50)/1
				Zurücksetzen
				Ausgang
Anzeige	Bildeinstellungen	Farbeinstellungen Farbraum		Auto
				RGB (0–255)
				RGB (16–235)
				YUV
		Lichtquellenmodus	Dynamic Black
			Eco
			Lichtquellenleistung 100%–50%
		Zurücksetzen
	3X schneller Eingang3	Aktiv
		Inaktiv
	3D	3D-Modus	Off
			On
		3D-Format	Auto
			SBS
			Oben und unten
			Frame Sequential
		3D Sync Invert	Off
			On
	Seitenverhältnis	4:3
		16:9
		Voll
		L.Box
		Auto
	Zoom (-/+, -5–25)/1
	Keystone Four Corners		Links oben
			Rechts oben
			Links unten
			Rechts unten
Anzeige Keystone		H. Keystone	(-/+, -15–15)/1 (LS D400HD-ST)
			(-/+, -30–30)/1	(LSD400W/LSD400WE/T400W)
		V. Keystone	(-/+, -15–15)/1 (LS D400HD-ST)
			(-/+, -30–30)/1	(LSD400W/LSD400WE/T400W)
		Zurücksetzen

3 – Nur für LSD400HD-ST.

Hauptmenü Untermenü Menü Option
Audio	Mute	Off
		On
	Volumen (-/+, 0-10)/1
Einrichtung	Projektion	Front
		Hinten
		Decken-Top
		Rear-Top
	Energieeinstellungen	Direct Power On	Off
			On
		Signal Power On	Off
			On
		Auto Power Off (min.)	(-/+, 0-180)/5 Minuten
		Energiemodus (Standby)4	Eco
			Aktiv
			ErP Off
	Sicherheit	Power On Lock	Off
			On
		Security Timer	Monat
			Day
			Stunde
		Passwort ändern
Einrichtung	HDMI CEC HDMI	CEC	Off
			On
	Testmuster Testmuster		Off
			Green Grid
			Magenta Grid
			White Grid
			Weiß
			Testkarte
	Optionen Sprache		Englisch
			Deutsch
			Français
			Italiano
			Español
			Português
			Polski
			Nederlands
			Svenska
			Norsk
			Suomi
			ελληνικά
			繁體中文
			簡体中文
			日本語
			한국어
			Русский
			Čeština
			عَرْبِ
			ไทย
			Türkçe
			Tiếng Việt
			Bahasa Indonesia
Einrichtung	Optionen	Auto Source	Off
			On
		High Altitude	Off
			On
		Tastensperre	Off
			On
		Splash Screen	Standard
			User
		Baud Rate	115200
			9600
	Zurücksetzen	Auf Standard zurücksetzen
Netzwerk5	LAN	Netzwerkstatus
		MAC-Adresse
		DHCP	Off
			On
		IP-Adresse xxx.xxx.xxx
		Subnetzmaske xxx.xxx.xxx
		Gateway xxx.xxx.xxx
		DNS xxx.xxx.xxx
		Zurücksetzen
	Steuerung	Crestron	Off
			On
		Extron	Off
			On
		PJ Link	Off
			On
		AMX Device Discovery	Off
			On
		Telnet	Off
			On
		HTTP	Off
			On

Hauptmenü Untermenü Menü Option
Informationen	Seriennummer
	Quelle
	Entschließung
	Aktualisierungsrate
	Farbmodus
	Lichtquellenstunden
	Lichtquellenmodus
	FW Version	System
		LAN ^6
		MCU

Unterstützte Auflösungen und Timings

HDMI 1 | HDMI 2

PC Signal

Signal Entschließung Aktualisierungsrate
		LSD400HD-ST	LSD400W/ LSD400WE/T400W
VGA	640 x 480 60, 67, 72, 75 Hz 60, 72, 75 Hz
	720 x 400 70 Hz 70 Hz
SVGA	800 x 600 56, 60, 72, 75 Hz 56, 60, 72, 75 Hz
	832 x 624 75 Hz 75 Hz
XGA	1024 x 768 60, 70, 75, 120 Hz 60, 70, 75 Hz
	1152 x 864 75 Hz N/A
PowerBook G4 1152 x 870 75 Hz 75 Hz
WXGA	1280 x 720 60. 120 Hz 60, 120 Hz
	1280 x 800 60 Hz 60 Hz
	1440 x 900 60 Hz 60 Hz
QuadVGA 1280 x 960 60 Hz 60 Hz
SXGA	1280 x 1024 60, 75 Hz 60, 75 Hz
	1400 x 1050	60 Hz N/A
UXGA	1600 x 1200	60 Hz	N/A
WSXGA+	1680 x 1050	60 Hz 60 Hz
	1920 x 1080	60 Hz 60 Hz

Videosignal

Signal Entschließung Aktualisierungsrate
		LSD400HD-ST	LSD400W/ LSD400WE/T400W
SDTV (480i) 720	x 480 60 Hz 60 Hz
SDTV (480p) 720	x 480 60 Hz 60 Hz
SDTV (576i) 720	x 576 50 Hz 50 Hz
SDTV (576i) 720	x 576 50 Hz 50 Hz
HDTV (720p) 1280	x 720 50, 60 Hz 50, 60 Hz
HDTV (1080i) 1920	x 1080 50, 60 Hz 50, 60 Hz
HDTV (1080p) 1920	x 1080	24, 25, 30, 50 ,60, 120 Hz	24, 50, 60 Hz
UHD (2160p)	3840 x 2160 24,	25, 30, 50 ,60 Hz N/A
	4096 x 2160 24,	25, 30, 50 ,60 Hz N/A

3D

Signal Entschließung	Aktualisierungsrate
Rahmenverpackung
720p	1280 X 720	50, 60 Hz
1080p	1920 X 1080	24 Hz
Side-by-Side
1080i	1920 x 1080	50, 60 Hz
Oben und unten
720p	1280 x 720	50, 60 Hz
1080p	1920 x 1080	24 Hz

Hinweis:

• 1080i @ 25 Hz und 720p @ 50 Hz laufen in 100 Hz; andere 3D-Taktungen laufen in 120 Hz.
  • 1080p @24 Hz läuft in 144 Hz (XGA, WXGA, 1080p)/96 Hz (WUXGA).
• Wenn die Eingangsbildrate 48 Hz oder größer ist, wird die Ausgangsbildrate auf das Doppelte der Eingangsbildrate eingestellt (FRC = 2X-Modus).
• Wenn die 3D-Eingangsbildrate 25 Hz oder größer ist, wird die Ausgangsbildrate auf das Vierfache der Eingangsbildrate eingestellt (FRC = 4X-Modus).
• Wenn die 3D-Eingangsbildrate 24 Hz beträgt (einschließlich 23,9 Hz), wird die Ausgangsbildrate auf das Sechsfache der Eingangsbildrate eingestellt (FRC = 6X-Modus).

Fehlerbehebung

Projektor schaltet sich nicht ein

Fehlersuche Ja/Nein Mögliche Lösungen
Leuchtet die Energieanzeige?	Ja. Schalten Sie den Projektor aus und dann wieder ein.
	Nein	Überprüfen Sie die Stromverbindung zwischen Projektor und Steckdose.
Ist das Netzkabel an eine Steckdose angeschlossen?	Ja.	Versuchen Sie es mit einer anderen Steckdose oder verwenden Sie ein anderes elektrisches Gerät, um zu bestätigen, dass dieselbe Steckdose funktioniert.
	Nein	Stecken Sie das Netzkabel in eine Steckdose und drücken Sie die Ein/Aus-Taste auf der Tastatur oder Fernbedienung des Projektors.

Kein Bild erscheint

Fehlersuche Ja/Nein Mögliche Lösungen
Ist Ihr PC/Videogerät eingeschaltet oder im Ruhemodus?	Ja.	Überprüfen Sie die Kabelverbindung zwischen Ihrem PC/Videogerät und dem Projektor.
	Nein	Schalten Sie Ihren PC/Ihr Videogerät ein oder wecken Sie es aus dem Schlafmodus. Im Zweifelsfall konsultieren Sie die Dokumentation Ihres PCs/ Videogeräts.
Ist der Bildeingang richtig ausgewählt?	Ja.	Schalten Sie den Projektor aus und dann wieder ein.
	Nein	Wählen Sie die richtige Eingangsquelle.Wenn mehrere Geräte angeschlossen sind, stellen Sie die Eingangsquelle manuell ein, indem Sie die Taste Source Input auf der Tastatur oder Fernbedienung des Projektors drücken.

Bild wird umgedreht oder von links nach rechts gespiegelt

Fehlersuche Ja/Nein Mögliche Lösungen
Ist der Projektor an der Decke aufgehängt?	Ja.	Aktivieren Sie die Option Deckenverdeck / Rückwand.
	Nein Schalten Sie den Projektor aus und dann wieder ein.
Steht der Projektor auf einem Schreibtisch/Boden?	Ja. Aktivieren Sie die Option Vorne / Hinten.
	Nein Schalten Sie den Projektor aus und dann wieder ein.

Bild ist unscharf

Fehlersuche Ja/Nein Mögliche Lösungen
Ist die Linse schmutzig?	Ja.	Folgen Sie der Vorgehensweise im Abschnitt Wartung, um das Objektiv zu reinigen.
	Nein	Stellen Sie den Fokusring so lange ein, bis das Bild klar ist.

Bild wird nicht korrekt angezeigt

Fehlersuche Ja/Nein Mögliche Lösungen
Ist das Bild abgeschnitten oder passt es nicht auf den Bildschirm?	Ja.	Drücken Sie die Taste Zoom In / Zoom Out auf der Fernbedienung, um zur ursprünglichen Bildgröße zurückzukehren.Wenn das Bild immer noch nicht korrekt angezeigt wird, setzen Sie die Bildeinstellungen zurück.
	Nein Setzen Sie die Bildeinstellungen zurück.

Fernbedienung funktioniert nicht

Fehlersuche Ja/Nein Mögliche Lösungen
Gibt es Hindernisse zwischen Fernbedienung und Projektor?	Ja. Entfernen Sie das Hindernis.
	Nein	Richten Sie die Fernbedienung auf den IR-Empfänger des Projektors innerhalb der effektiven Entfernung und Winkel, wenn Sie eine Operation durchführen.Verwandte Abschnitte:"Receiver Range"
Sind die Batterien richtig eingebaut?	Ja.	Wenn die Fernbedienung immer noch nicht funktioniert, versuchen Sie es mit einem anderen Satz neuer Batterien, um sicherzustellen, dass die aktuellen Batterien Strom haben.
	Nein	Legen Sie die Batterien wieder ein.Verwandte Abschnitte:"Installing the Batteries"

Wichtig

Wenn ein Problem immer noch nicht gelöst oder hier nicht aufgeführt ist, führen Sie die folgenden Schritte aus, um Ihren Projektor neu zu starten.

1. Drücken Sie die Ein/Aus-Taste auf der Tastatur oder Fernbedienung des Projektors, um ihn auszuschalten.
2. Ziehen Sie das Netzkabel aus der Steckdose und warten Sie mindestens fünf Minuten.
3. Stecken Sie das Netzkabel wieder ein.
4. Drücken Sie die Power-Taste, um den Projektor einzuschalten.

Wenn der normale Betrieb nach dem Neustart des Projektors nicht wieder aufgenommen wird, wenden Sie sich an Ihren Händler oder Ihr Servicecenter.

LED-Anzeigen

Status und Be-schreibung
	Rot Blau Rot Rot
Standby-Zustand (Netzkabeleingang)	Steady
Power On (Warmung)		Blinken (0,5 Sek. aus/0,5 Sek. an)
Power On und Lampenbeleuchtung		Steady
Ausschalten (Kühlung)	Blinken (0,5 Sek. aus/0,5 Sek. an)Zurück zu Steady nach dem Ausschalten des Lüfters
Fehler (Lampe versagt)	Blinken Steady
Fehler (Fan-Versagen)	Blinken Blinken
Fehler (Überhitzung)	Blinken Steady

Hinweis: Wenn der normale Betrieb nicht wieder aufgenommen wird, wenden Sie sich an Ihren Händler oder Ihr Servicecenter.

Wartung

Allgemeine Vorsichtsmaßnahmen

• Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose.
• Sprühen oder gießen Sie keine Flüssigkeit direkt auf den Projektor.
• Behandeln Sie den Projektor mit Vorsicht, da Kratzer bei dunkel gefärbten Modellen besser sichtbar sein können.

Reinigung der Linse

• Verwenden Sie ein Luftgebläse, um Staub zu entfernen.
• Verwenden Sie Linsenreinigungspapier oder ein weiches, feuchtes Tuch mit Linsenreiniger, um Schmutz vorsichtig von den Linsen abzuwischen.

Wichtig: Verwenden Sie keine abrasiven Materialien oder Glasreiniger, um die Linse zu reinigen.

Reinigung des Gehäuses

• Mit einem weichen, trockenen Tuch reinigen.
• Wenn die Hülle immer noch nicht sauber ist, tragen Sie eine kleine Menge nicht-ammoniakhaltiges, alkoholfreies, mildes, nicht abrasives Waschmittel auf ein sauberes, weiches, fusselfreies Tuch auf; wischen Sie dann die Oberfläche ab.

Wichtig: Verwenden Sie zur Reinigung kein Wachs, Alkohol, Benzol, Verdünner oder andere chemische Reinigungsmittel.

Speichern des Projektors

Wenn der Projektor über einen längeren Zeitraum nicht verwendet wird, beachten Sie Folgendes:

• Ziehen Sie den verstellbaren Fuß vollständig zurück.
• Entfernen Sie die Batterien von der Fernbedienung.
• Verpacken Sie den Projektor in der Originalverpackung.
• Lagern Sie den Projektor an einem Ort, der unter die Lagerbedingungen des Projektors fällt.

Haftungsausschluss

• ViewSonic® empfiehlt nicht die Verwendung von Ammoniak oder alkoholbasierten Reinigern am Objektiv oder Gehäuse. Es wurde berichtet, dass einige chemische Reiniger die Linse und/oder das Gehäuse des Projektors beschädigen.
• ViewSonic® haftet nicht für Schäden, die durch die Verwendung von Ammoniak- oder alkoholbasierten Reinigern entstehen.

Informationen zu Richtlinien und Service

Informationen zur Konformität

Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät.

FCC-Erklärung

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden.

Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten der Ausrüstung herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
• Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Warnung: Darüber hinaus können jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Übereinstimmung verantwortlichen Stelle zugelassen sind, Ihre Berechtigung zum Betrieb des Gerätes erlöschen lassen.

Industry-Canada-Erklärung

CE-Konformität für europäische Länder

Das Gerät entspricht der EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU. Ökodesign-Richtlinie 2009/125/EG.

Folgende Informationen gelten nur für EU-Mitgliedstaaten:

Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.

RoHS2-Konformitätserklärung

Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschritt festgelegten maximalen Konzentrationen wie nachstehend gezeigt übereinstimmend:

Substanz	Empfohlene maximale Konzentration	Tatsächliche Konzentration
Blei (Pb) 0,1% < 0,1%
Quecksilber (Hg) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Sechswertiges Chrom (Cr6+) 0,1% < 0,1%
Polybromierte Biphenyle (PBB) 0,1% < 0,1%
Polybromierte Biphenylether (PBDE) 0,1% < 0,1%
Bis(2-Ethylhexyl)phthalat (DEHP) 0,1% < 0,1%
Benzylbutylphthalat (BBP) 0,1% < 0,1%
Dibutylphthalat (DBP) 0,1% < 0,1%
Diisobutylphthalat (DIBP)) 0,1% < 0,1%

Bestimmte Komponenten des Produktes sind, wie oben erklärt, unter Anhang III der RoHS2-Richtlinien wie nachstehend angegeben ausgenommen. Beispiele ausgenommener Komponenten:

- Quecksilber in Kaltkathoden-Leuchtstofflampen und Leuchtstofflampen mit externer Elektrode (CCFL und EEFL) für besondere Zwecke, ohne (je Lampe) folgende Werte zu überschreiten:

» Geringe Länge (500 mm): maximal 3,5 mg pro Lampe.

» Mittlere Länge (> 500 mm und 1.500 mm): maximal 5 mg pro Lampe.

» Große Länge (> 1.500 mm): maximal 13 mg pro Lampe.

- Blei im Glas von Kathodenstrahlröhren.

- Blei im Glas von Fluoreszenzröhren mit maximal 0,2 Gewichtsprozent.

- Blei als Legierungselement in Aluminium mit bis zu 0,4 Gewichtsprozent.

- Blei in Kupferlegierung mit maximal 4 Gewichtsprozent.

- Blei in Lötmitteln mit hoher Schmelztemperatur (d. h. bleibasierte Legierungen mit einem Bleianteil von 85 Gewichtsprozent oder mehr)

- Elektrische und elektronische Komponenten mit Bleianteil in Glas oder Keramik, ausgenommen dielektrischer Keramik in Kondensatoren, z. B. piezoelektrische Geräte, oder in einem Glas- oder Keramik-Matrix-Verbund.

Indische Beschränkung zu gefährlichen Stoffen

Erklärung zur Beschränkung gefährlicher Stoffe (Indien). Dieses Produkt stimmt mit der „India E-waste Rule 2011“ überein, die den Einsatz von Blei, Quecksilber, sechswertigem Chrom, polybromierten Biphenylen oder polybromierten Diphenylethern in Konzentrationen von mehr als 0,1 Gewichtsprozent und 0,01 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift.

Entsorgung zum Ende der Einsatzzeit

ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik. Bitte besuchen Sie ViewSonic®-Webseite für weitere Informationen.

USA und Kanada:

Anwender aus der EU kontaktieren uns bitte, wenn Sicherheitsprobleme/Vorfälle in Verbindung mit dem Problem auftreten:

ViewSonic Europe Limited

Haaksbergweg 75

1101 BR Amsterdam

Netherlands

[phone]

[e-mail]

Hinweise zum Urheberrecht

Copyright© ViewSonic® Corporation, 2025. Alle Rechte vorbehalten.

Macintosh und Power Macintosh sind eingetragene Marken von Apple Inc.

Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern.

ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation.

VESA ist eine eingetragene Marke der Video Electronics Standards Association. DPMS, DisplayPort und DDC sind Marken der VESA.

ENERGY STAR® ist eine eingetragene Marke der US-amerikanischen Umweltschutzbehörde (Environmental Protection Agency, EPA).

Als ENERGY STAR®-Partner erklärt die ViewSonic® Corporation, dass dieses Produkt die ENERGY STAR®-Richtlinien für Energieeffizienz erfüllt.

Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen.

Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern. Die Angaben in diesem Dokument können daher Änderungen unterworfen werden.

Kein Teil dieses Dokumentes darf ohne vorherige schriftliche Genehmigung der ViewSonic® Corporation kopiert, reproduziert oder übertragen werden.

Kundendienst

Für technischen Support oder Produktkundendienst beachten Sie die nachstehende Tabelle oder kontaktieren Ihren Wiederverkäufer.

Hinweis: Sie müssen die Seriennummer des Produktes angeben.

Land/Region Webseite	Land/Region Webseite
Asien-Pazifik-Raum und Afrika
Australia www.viewsonic.com/au/ Bangladesh w	www.viewsonic.com/bd/
中国 (China)	www.viewsonic.com.cn	香港(繁體中文)
Hong Kong (English) www.viewsonic.com/hk-en/ India	www.viewsonic.com/in/
Indonesia www.viewsonic.com/id/ Israel www.viewsonic.com/il/
日本 (Japan)	www.viewsonic.com/jp/	Korea
Malaysia	www.viewsonic.com/my/	Middle East
Myanmar	www.viewsonic.com/mm/	Nepal
New Zealand	www.viewsonic.com/nz/	Pakistan
Philippines	www.viewsonic.com/ph/	Singapore
臺灣 (Taiwan)	www.viewsonic.com/tw/	ประเทศไทย
Việt Nam	www.viewsonic.com/vn/	South Africa & Mauritius
Amerika
United States	www.viewsonic.com/us	Canada
Latin America	www.viewsonic.com/la
Europa
Europe	www.viewsonic.com/eu/	France
Deutschland	www.viewsonic.com/de/	Қазақстан
Россия	www.viewsonic.com/ru/	España
Türkiye	www.viewsonic.com/tr/ Україна	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

Eingeschränkte Garantie

ViewSonic®-Projektor

Folgendes wird von der Garantie abgedeckt:

ViewSonic® gewährleistet, dass Produkte des Unternehmens bei normalem Gebrauch während des Gewährleistungszeitraums keine Material- und Verarbeitungsfehler aufweisen. Erweist sich ein Produkt während des Gewährleistungszeitraums als defekt hinsichtlich Material oder Verarbeitung, liegt es im alleinigen Ermessen von ViewSonic®, das Produkt zu reparieren oder durch ein gleichwertiges Produkt auszutauschen. Das Austauschprodukt oder Ersatzteile können wiederaufbereitete oder reparierte Teile oder Komponenten enthalten.

Eingeschränkte allgemeine Garantie über drei (3) Jahre:

Unterliegt der stärker beschränkten nachstehend aufgeführten Garantie über ein (1) Jahr. Nord- und Südamerika: Drei (3) Jahre Garantie auf alle Teile mit Ausnahme der Lampe, drei (3) Jahre auf Verarbeitung und ein (1) Jahr auf Originallampe ab Erstkaufdatum.

Andere Regionen oder Länder: Garantieinformationen können Sie bei Ihrem örtlichen Händler oder Ihrer örtlichen ViewSonic®-Niederlassung einholen.

Eingeschränkte Garantie bei intensiver Nutzung über ein (1) Jahr:

Bei intensiver Nutzung, bei der die Nutzung des Projektors mehr als vierzehn (14) Stunden pro Tag umfasst. Nord- und Südamerika: Ein (1) Jahr Garantie auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Jahre auf Originallampe ab Erstkaufdatum. Europa: Ein (1) Jahr Garantie auf alle Teile mit Ausnahme der Lampe, ein (1) Jahr auf Verarbeitung und neunzig (90) Jahre auf Originallampe ab Erstkaufdatum. Andere Regionen oder Länder: Garantieinformationen können Sie bei Ihrem örtlichen Händler oder Ihrer örtlichen ViewSonic®-Niederlassung einholen. Lampengarantie unterliegt allgemeinen Geschäftsbedingungen, Verifizierung und Zulassung. Gilt nur für die vom Hersteller installierte Lampe. Alle separat erworbenen Zubehörlampen sind durch eine 90-tägige Garantie abgedeckt.

Die Garantie gilt für:

Garantieleistungen können nur durch den Erstkäufer wahrgenommen werden.

Dies wird nicht von der Garantie abgedeckt:

1. Jegliche Produkte, deren Seriennummer unkenntlich gemacht, verändert oder entfernt wurde.
2. Schäden, Minderungen oder Fehlfunktionen, die durch Folgendes entstehen:

» Unfall, Missbrauch, Fahrlässigkeit, Brand, Wasser, Blitzschlag, höhere Gewalt, nicht autorisierte Veränderungen des Produktes, Nichteinhaltung der mit dem Produkt gelieferten Bedienungsanweisungen.
» Betrieb außerhalb der Produktspezifikationen.
» Betrieb des Produktes für andere als die vorgesehenen Zwecke oder unter ungewöhnlichen Bedingungen.
» Reparaturen oder versuchte Reparaturen durch nicht von ViewSonic® autorisierte Personen oder Institutionen.
» Jeglichen Schäden am Produkt aufgrund des Transports.
» Entfernen oder Installation des Produkts.
» Ursachen außerhalb des Produkts wie Stromschwankungen oder -ausfälle.
» Verwendung von Komponenten oder Teilen, die nicht ViewSonics Spezifikationen entsprechen.
» Normaler Verschleiß.
» Jeglichen sonstigen Ursachen, die sich nicht auf einen Produktdefekt beziehen.

1. Kosten für Installation, Außerbetriebsetzung und Einrichtung.

So nehmen Sie Garantieleistungen wahr:

1. Informationen zur Wahrnehmung von Leistungen im Rahmen der Garantie erhalten Sie vom ViewSonic®-Kundendienst (siehe „Kundendienst“-Seite). Sie müssen die Seriennummer des Produktes angeben.
2. Zur Inanspruchnahme von Garantieleistungen benötigen Sie: a) Originalrechnung, b) Ihr Name, c) Ihre Anschrift, d) Problembeschreibung und e) Seriennummer des Produktes.
3. Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®.
4. Zusätzliche Informationen und Anschriften des nächsten ViewSonic®-Kundendienstes erhalten Sie von ViewSonic®.

Einschränkung impliziter Gewährleistungen:

Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken; dies gilt auch für implizite Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck.

Schadensausschluss:

ViewSonics Haftung beschränkt sich auf die Kosten für Reparatur oder Austausch des Produktes. ViewSonic® haftet nicht für:

1. Durch Defekte des Produktes verursachte Schäden an sonstigem Eigentum, Schäden, die durch Unannehmlichkeiten, Nichtnutzbarkeit des Produktes, Zeitverluste, entgangenen Gewinn, entgangene Geschäftsgelegenheiten, Verlust ideeller Werte, Beeinflussung geschäftlicher Beziehungen eintreten sowie sämtliche sonstigen kommerziellen Verluste, auch wenn auf die Möglichkeit des Eintreten solcher Schäden hingewiesen wurde.
2. Jegliche sonstigen Schäden, ob beiläufig, in Folge oder auf andere Weise.
3. Jegliche Forderungen seitens jeglicher Dritten an den Kunden.

Wechselwirkungen mit örtlichen Gesetzen:

Diese Garantie verleiht Ihnen spezifische gesetzliche Rechte; eventuelle weitere Rechte, die je nach örtlicher Behörde variieren, werden dadurch nicht berührt. In manchen lokalen Regierungen sind Ausschluss oder Einschränkung impliziter Gewährleistungen, beiläufiger oder Folgeschäden nicht zulässig; daher gelten die obigen Einschränkungen und Ausschlüsse eventuell nicht für Sie.

Vertrieb außerhalb der USA und Kanadas:

Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort.

Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.

Für Anwender in Europa und Russland stehen vollständige Details zur Garantie bei http://www.viewsonic.com/eu/ unter „Support/Garantie zur Verfügung“.
