BEDIENUNGSANLEITUNG PAT150 Megger

Tragbarer Gerätetester

Benutzerhandbuch

Megger ^®

Auspacken des Kartons 3
Sicherheitshinweise 4
Auf dem Instrument verwendete Symbole 5
Auf dem Anschlusspanel verwendete Symbole 6
Instrument-Layout 7
PAT120 und Displayinformation 7
PAT150 und Displayinformation 7
Mess-Symbole 8
Tasten auf dem Instrument 9
Benutzerhandbuch für ANLEITUNG-Symbole 10
Trageriemen Befestigung und Entfernung 10
Schalten EIN/AUS 11
Klasse I Test (PAT120, 150), mit Ersatzableitstrom @ 40 VAC 12
Klasse I Test (PAT120, 150) mit Differenzstrom @ 230 VAC 14
Klasse II Test (PAT120, 150) mit Ersatzableitstrom @ 40 VAC 15
Klasse II Test (PAT120, 150) mit Differenzstrom @ 230 VAC 16
Netzkabel Test (PAT120, 150) 17
Verlängerungsleitung Test (PAT120, 150) 18
Tragbarer RCD Test RCD (PAT150) 19
Prüfung fest installierter Geräte 20
Mangelhafte Handhabung 21
Schnelltest QT (Nur PAT150) 22
Schnelltestbeispiele 23
SELV Messung im Schnelltest (QT) 25
Schnelltest (QT) Modus beenden 25

SETUP (120, PAT150) 26
Ändern von BESTANDEN-Grenzwerten und Prüfzeiten 26
Durchgang des Null-Leiters 27
RCD Konfiguration 28
Zurücksetzen auf Werk-/Standardeinstellungen 29
Regionsauswahl (Nur beim ersten Einschalten eines neuen Gerätes oder nach dem Zurücksetzen auf die Fabrikeinstellungen verfügbar) 30
Internationale Modellvarianten 31
Batterie- und Sicherungswechsel (PAT120, 150) 32
Batteriewechsel 32
Auswechseln der Sicherung 33
Vorbeugende Wartung 33
Spezifikation 34

Megger

Vielen Dank für den Kauf des tragbaren Gerätetesters von Megger.

Zu Ihrer eigenen Sicherheit und um den größtmöglichen Nutzen von Ihrem Instrument zu erhalten, stellen Sie bitte sicher, dass Sie die Warn- und Sicherheitshinweise gelesen und verstanden haben, bevor Sie das Gerät verwenden.

Diese Instrumente werden entworfen und hergestellt von :

Megger Instruments Limited

Archcliffe Road

Dover Kent

CT17 9EN

England

Megger Instruments Limited und das Unternehmen behält sich das Recht vor, die Spezifikationen dieser Instrumente jederzeit ohne vorherige Ankündigung zu ändern.

Auspacken des Kartons

Packen Sie den Inhalt des Kartons vorsichtig aus. Er beinhaltet wichtige Dokumente, die Sie lesen und für die Zukunft aufbewahren sollten.

Bitte füllen Sie die Pre-Paid Garantiekarte aus und senden Sie diese so bald wie möglich an Megger Limited zurück, damit Verzögerungen bei der Unterstützung reduziert werden, sollten Sie diese benötigen.

Die folgenden Sicherheitshinweise und Vorsichtsmaßnahmen müssen gelesen und verstanden werden, bevor das Gerät verwendet werden darf. Sie müssen auch während der Anwendung beachtet werden.

Benutzen Sie nur Messleitungen und Zubehörteile, die von Megger Instruments Limited, geliefert wurden oder genehmigt sind
- Immer wenn das ⚠️ -Symbol oder das ⚠️ -Symbol angezeigt wird, muss die Bedienungsanleitung und die Warnhinweise zu Rate gezogen werden, um die Art der Gefahr und alle notwendigen Maßnahmen zu identifizieren, um die Gefahr zu vermeiden
■ Verwenden Sie das Gerät nicht, wenn es irgendwelche Anzeichen von Schäden aufweist
■ Dieses Gerät erfüllt die EMV-Anforderungen der Klasse A-Anwendungen. Nicht für den Einsatz in der Hausinstallation
Alle Messleitungen, Prüfspitzen und Klammern müssen in einem guten Zustand und sauber sein und dürfen keine gebrochene oder gerissene Isolierung aufweisen
■ Prüfspitzen und Klammern sollten hinter dem Fingerschutz angefasst werden
■ Testleitungen die während einer Messung nicht verwendet werden, sollten vom Gerätetester getrennt werden
■ Während der Testphase ist sicherzustellen, dass keine Gefahr durch normale Ausführung oder bei Fehlerzuständen existieren wird
■ Während der Prüfung sollten die Prüflinge (Wert) nur durch die Anwendung des passenden Zubehörs berührt werden, da bei fehlerhaften Geräten eine Stromschlaggefahr auftreten kann.
■ Vermeiden Sie unter allen Umständen das Berühren des leitfähigen Teils einer Prüfspitze, da bei den Prüfungen gefährliche Spannungen auftreten können.
■ Schließen Sie niemals absichtlich Testleitungen an stromführende Systeme oder gefährliche Spannungen an.
■ Vor allem während eines Tests, dürfen die Steckerstifte des IEC-Verlängerungskabels nicht berührt werden, da aufgrund eines potentiell fehlerhaften Gerätes, gefährliche Spannun gen vorhanden sein können.
- Während eines Tests, dürfen die zugänglichen Erdungsstifte der 230 V Teststeckdode nicht berühren werden, da aufgrund eines potentiell fehlerhaften Gerätes, Spannungen vorhanden sein können.
■ Wartungsfreundliche Sicherungen sollten nur durch solche ausgetauscht werden, die entsprechend bewertet sind
- Nur Ersatzsicherungen des richtigen Typs und der korrekten Bewertung dürfen verwendet werden. Siehe Seite 33
■ Wenn dieses Instrument in einer Weise verwendet wird, die nicht in der mitgelieferten Dokumentation angegeben ist, kann der durch das Instrument gebotene Schutz beeinträchtigt werden

PAT150

Aus Sicherheitsgründen darf das PAT nur mit einer Versorgungsleitung verbunden werden, die ordnungsgemäß geerdet ist. Wenn Sie Zweifel haben, sollte die Versorgungsleitung von einem qualifizierten Elektriker überprüft werden.
■ Führen Sie einen Differenzstromtest nur dann durch, nachdem die Erdverbindungs- und Isolationsprüfungen abgeschlossen sind, da dieser Test mit Netzspannung arbeitet.
■ Während dem Differenzstromtest ist der Prüfling in Betrieb. Stellen Sie sicher, dass das Gerät sicher geschützt ist, um zu gewährleisten, dass kein Schaden oder Gefahr entstehen kann.
■ Eine jährliche Kalibrierung mit Zwischenprüfungen der Messgenauigkeit wird empfohlen, um zu gewährleisten, dass kein Gerät durch falsche Messwerte in einem gefährlichen Live-Zustand ist.
■ Verwenden Sie nur ein von Megger zugelassenes PAT100-Ladegerät. Durch andere Ladegeräte kann eine Brandgefahr entstehen.
■ Schließen Sie das Akkuladegerät nicht an das PAT150R an, wenn gerade ein Test ausgeführt wird
■ Stellen Sie während der Tests sicher, dass der Verschluss den Anschluss für das Akkuladegerät bedeckt. Es besteht die Gefahr eines Stromschlags durch freiliegende Anschlüsse. Berühren Sie während der Tests keine freiliegenden Anschlüsse oder Prüfspitzen.

www.megger.com

Megger

■ Entfernen Sie immer die Netzstecker Testleitung von der Stromversorgung und dem Instrument, wenn es nicht in Gebrauch ist.

Produktsicherheitskategorie

CATII 300 V - MESSKATEGORIE II, Ausrüstung, die zwischen den Steckdosen und der Aurüstung des Benutzers angeschlossen ist.

230 VAC gespeiste Differenzstromprüfung: Beim Anschließen des PAT150 an eine 230 V Wechselstromversorgung, schaltet sich automatisch die Prüfung von einem 40 VAC-Test, auf einen netzbetriebenen 230 V-Eu Prüfung die mit angeschlossenen 230 V ausgeführt wird, kann dann mit dem Prüfung durchgeführt werden. Stellen Sie sicher, dass das zu prüfende Gerät ordnungsgemäß gesichert und in einem sicheren Zustand ist, bevor Sie einen 230 VAC Differenzstromprüfung vornehmen

WEEE-Richtlinie

Das Symbol einer durchgestrichenen Abfalltonne auf Rädern ist eine Erinnerung daran, dass Megger-Produkte am Ende ihrer Lebensdauer nicht im Hausmüll entsorgt werden dürfen. Megger ist in Großbritannien als Hersteller von elektrischen und elektronischen Geräten registriert. Die Registrierungsnummer lautet WEE/HE0146QT. Für weitere Informationen zur Entsorgung des Produkts wenden Sie sich bitte an die Firma Megger oder ihre Vertriebsstelle, bzw. besuchen Sie ihre nationale Megger-Website

Auf dem Instrument verwendete Symbole

!

Achtung: Siehe Begleitende Anmerkungen

4

Gefahr: Netzspannung während der Prüfung vorhanden

C ∈

N13117

Sicherungsausfall

Dieses Gerät sollte als Elektronikschrott entsorgt werden

Batterietyp angepasst

Nicht an eine 230 V Stromversorgung anschließen

Vorsicht: Die Massestifte der 230 V Teststeckdose sind gefährlich, wenn die während der Durchgangsprüfung in Kontakt mit gefährlichen

Spannungen ist

Vorsicht: Der Massestift der 230 V Teststeckdose ist gefährlich, wenn die während der Durchgangsprüfung in Kontakt mit gefährlichen

Spannungen ist.

www.megger.com

5

Auf dem Anschlusspanel verwendete Symbole

PAT120 Anschlusspanel PAT150 Anschlusspanel

Megger

⚠️ Die P1- und P3-Buchsen NICHT an gefährliche Spannungen anschließen
Die P1-, P2- und P3-Buchsen NICHT an gefährliche Spannungen anschließen

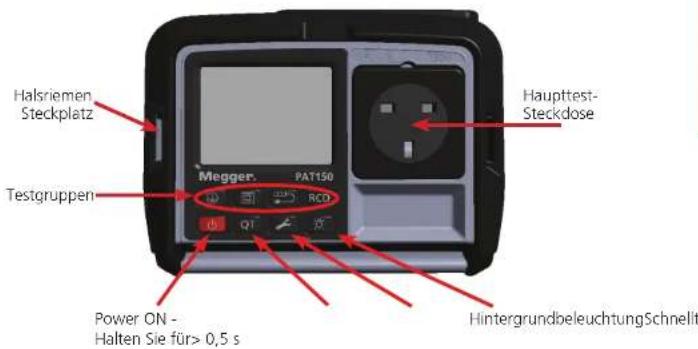

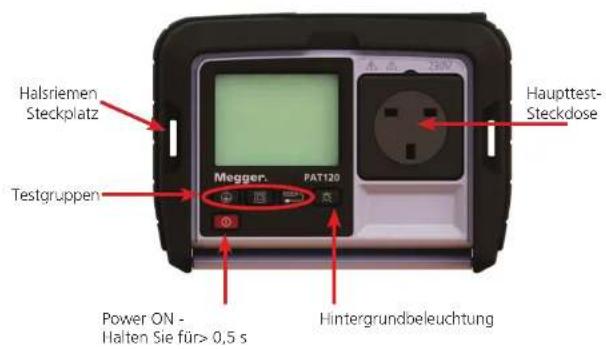

Instrument-Layout PAT120 Instrument-Layout PAT150

Megger

Display-Informationen PAT120 Display-Informationen PAT150

Messung (Anzeige) Symbole

PAT120 & PAT150 Nur PAT150

Megger ^®

RCONTPE	Durchgang des Schutzleiters Test läuft
RINSISO	Isolationswiderstand zwischen den Spannungsführenden/Neutralen Leitungen und Erde		Messung gesperrt EIN
IEA	Alternative Methode:- 40 VAC Prüfung des Ersatzableitstroms für Schutzleiter- und Berührungsstrom. Batteriebetriebener Test-		Anmerkung: Siehe Benutzerhandbuch
			Widerstand in Ohm
I(sub)LEAK	(Modelle in englischer Sprache) Alternative Methode:- 40 VAC Prüfung des Ersatzableitstroms für Schutzleiterstrom. Batteriebetriebener Test		Isolationswiderstand in Megaohm (Ohm x 1 x 106)
			Leckstrom im Milliampere
I ^t (sub)	(Modelle in englischer Sprache) Alternative Methode:- 40 VAC Prüfung des Ersatzableitstroms für Berührungsstrom. Batteriebetriebener Test		Richtige Kabelpolarität
	Polaritätsprüfung von Stromkabel oder Verlängerungskabel		Phase zu Neutral Quer-Polarität
	Prüfspitze P1 muss angeschlossen werden		Phase zu Neutral, Kurzschluss erkannt
	Test- oder Gesamttestgruppe bestanden		Phase zu Erde, Kurzschluss erkannt
	Test- oder Gesamttestgruppe nicht bestanden		Geöffneter Stromkreis ermittelt
	Sicherung nicht ausgelöst		Allgemeine Warnung – Prüfling mit offenem Stromkreis oder nicht eingeschaltet

HINWEIS: Die Gerätetester PAT100 führen verschiedene Vorprüfungen vor der Prüfung durch, um sicherzustellen, dass der Prüfling nicht kurzgeschlossen und eingeschaltet ist

RCD	Fehlerstrom-Gerätetestmodus		Prüfspitze P2 muss angeschlossen werden
0°180°	0°- Positiver Flanken-Prüfstrom180°- Negativer Flanken-Prüfstrom		Instrument heiß, abkühlen lassen
1xIΔN5xIΔN	1 x IΔn = operativer Nennstrom des RCD5 x IΔn = 5 mal der operative Nennstrom des RCD		Null-Leiter aktiv
			Warnung: Gefährliche Spannungen vorhanden
V~	Volt AC P1 Testleitung Null eingestellt
s	Sekunden		Verlängerungsleitung-Adapterleitung Null eingestellt
ms	Tausendstel einer Sekunde		Ableitstrom zur Erde, gemessen mit der differentialen/Restmethode
	RCD - TEST oder RESET drücken		Phase zur Null-Leiter-Spannung
ItIB	Berührungsstrom, gemessen mit der P1 Prüfspitze nach der direkten Methode		Null-Leiter zur Masse-Spannung
LE	Phase zur Masse-Spannung		Getrennte Niedrigspannung-Messung
VAC	Volt AC (Messfunktion)		(Englischsprachige Modelle) Festinstallationsgeräte Durchgangsprüfung
	Wiederholen der Durchgangsprüfung		Festinstallationsgeräte Durchgangsprüfung

Tasten des Instruments Benutzerhandbuch für ANLEITUNG-Symbole

Megger.

Power-Taste - Für 0,5 s zum Einschalten gedrückt halten, Für 2 s zum Ausschalten gedrückt halten Abbruchtaste - Drücken, um den Test zu stoppen oder zum Beenden eines Setup-Modus

Klasse | Taste

Klasse II Taste

Verlängerungsleitung-Taste

Schnelltest-Taste

RCD-Test Taste

Setup-Taste - Ermöglicht den Zugriff auf Grenzwerte zum BESTEHEN, Testzeiten und Null-Leiter Option

Hintergrund-Beleuchtungstaste

Drücken Sie die Taste

Drücken und halten Sie für mehr als 0,5 Sekunden

Schließen Sie das Instrument an das Gerät an, das getestet werden soll

Schließen Sie das Gerät mit Hilfe der Hauptsteckdose an das Stromnetz an (für Differenzstrom- und RCD-Prüfung)

Megger.

Trageriemen Befestigung und Entfernung

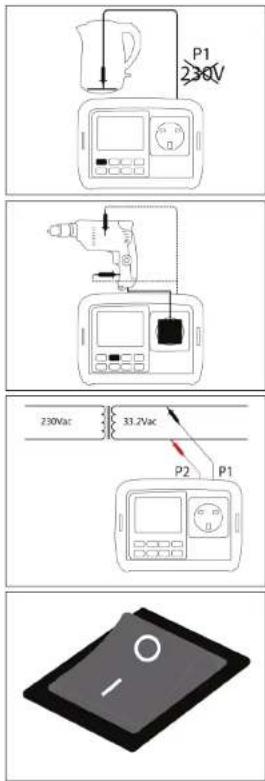

Schließen Sie die P1 Testleitung an die Buchse P1 am PAT 100 an und die Prüfspitze auf das zugängliche Metallgehäuse. Stellen Sie sicher, dass die Prüfspitze NICHT mit einer 230 V Spannungsquelle verbunden ist.

Verbinden Sie die P1-Testleitung während der Messung mit unterschiedlichen leitenden Punkten auf dem zu prüfenden Gerät

Verbinden Sie sowohl die P1- als auch die P2-Testleitungen mit dem Stromkreis der gemessen werden soll

Stellen Sie sicher, dass der Prüfling EINGESCHALTET ist

Befestigung des Trageriemens:

Entfernung des Trageriemens:

Das Gerät schaltet nach 3 Minuten der Inaktivität aus (nicht einstellbar)

Hintergrundbeleuchtung

Abbrechen eines Tests

Ein Test kann jederzeit durch Drücken der Power-Taste (ESC) abgebrochen werden

www.megger.com

Klasse I Test 📄 T120, 150) mit Ersatzableitstrom @ 40 VAC

i) ii) iii) VERBINDUNGSLEITUNG P1 anschließen iv)

v) Stellen Sie sicher, dass die Prüfspitze (P1) verbunden ist

vi) Prüfspitze (P1) entfernen. Siehe Hinweis unten

vii) viii) Klasse I Bestanden

Hinweis: Wenn das Kontaktsymbol während der test angezeigt wird, hat das PAT einen offenen Laststromkreis entdeckt. Stellen Sie sicher, dass der Wert eingeschaltet ist, dann drücken Sie das Klasse I Symbol

Hinweis: Die Gerätetester PAT100 führen verschiedene Vorprüfungen vor der Prüfung durch, um sicherzustellen, dass der Prüfling nicht kurzgeschlossen und eingeschaltet ist

Megger.

Um nur eine Durchgangsprüfung (PAT150 Klasse I und einen Test der Verlängerungsleitung zu wiederholen ^R_CONT or ) R_PE

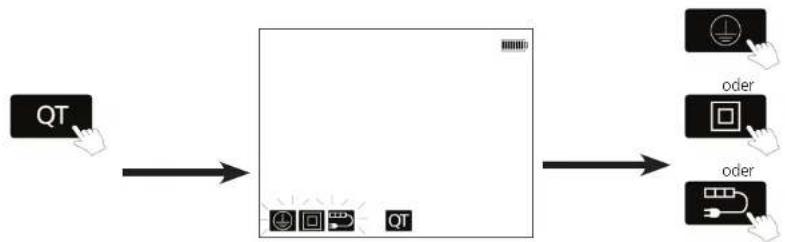

Drücken Sie die QT eine während dem R CONT (or R_n ) -Test, um die Testwiederholung zu aktivieren. Das Symbol wird angezeigt.

Wenn das Timer-Symbol verschwunden ist und das Wiederholungssymbol blinkt, drücken Sie QT, um die Wiederholungsprüfung zu starten

Drücken Sie oder die Wiederholungsprüfung zu verlassen

So wiederholen Sie die Durchgangsprüfung mit einem 1,0-Ω-Grenzwert (bei UK-Modellen NICHT verfügbar)

Am Ende einer GESCHEITERTEN Durchgangsprüfung, wird das Symbol für bis zu 5 Sekunden blinken.

Drücken Sie die oder um den Test innerhalb von 5 Sekunden zu wiederholen.

Der Test wird mit einem maximal 1,0Ω Bestanden-Grenzwert wiederholt

Sperren eines Tests im EIN-Zustand

R^CONT(R_PE) or R^INS(R_ISO) kann im EIN-Zustand (Während eines Tests für bis zu 3 Minuten gesperrt werden. Sperren von R^CONT(R_PE) or R^INS(R_SCI) auf:

Drücken Sie 📄, 📅 wär des R CONT (R PE ) oder R ^INS (R ISO ) Tests

Hinweis: Diese Funktion ist in der Gruppe Test und dem QT-Modus verfügbar.

Klasse I Test (T150) mit Differenzstrom @ 230 VAC

Netzbetriebene Geräteprüfung mit einem Masserückleiter

i) ii) iii)

iv) Stellen Sie sicher, dass die Prüfspitze P1 verbunden ist

v) Siehe Anmerkungen 1 unten

vi) Siehe Anmerkungen 1, 2 & 3 unten

vii) Warnung: Wert ist in Betrieb

Anmerkung 1: Wenn das Kontaktsymbol ≈ -Symbol erscheint, muss der Wert auf EIN geschaltet werden.

Hinweis: Die Gerätetester PAT100 führen verschiedene Vorprüfungen vor der Prüfung durch, um sicherzustellen, dass der Prüfling nicht kurzgeschlossen und eingeschaltet ist

Anmerkung 2: Wenn das L-N oder L-E Symbol blinkt, wurde ein niedriger Widerstand festgestellt. Ein L-E Fehler wird den Test beenden. Siehe Messwertsymbol-Tabelle. Eine L-N Fehlerursache schädigt den PAT-Tester und sollte untersucht werden. Um eine L-N Warnung zu überschreiben, drücken Sie die Klasse I Taste.

Anmerkung 3: Ein defektes Gerät kann einen RCD veranlassen während einer Berührungsprüfung auszulösen

www.megger.com

Klasse II Test (T120, 150) mit Ersatzableitstrom @ 40 VAC Batteriebetriebene Geräteprüfung ohne Masserückleiter

i) ii) iii)

Isolationsprüfung@ 500 V

ODER

Isolationsprüfung @ 250 V

2 s

iv) Stellen Sie sicher, dass die Prüfspitze (P1) verbunden ist

v) Wiederholen Sie den Kontakt auf allen freiliegenden, leitfähigen Teilen

vi) Siehe Anmerkung unten vii) Klasse II Bestanden

Hinweis: Wenn das Kontaktsymbol ≈ erscheint, muss der Wert auf EIN geschaltet werden

Hinweis: Die Gerätetester PAT100 führen verschiedene Vorprüfungen vor der Prüfung durch, um sicherzustellen, dass der Prüfling nicht kurzgeschlossen und eingeschaltet ist.

Megger.

Klasse II Test T150) mit Differenzstrom @ 230 VAC Netzbetriebene Geräteprüfung ohne Masserückleiter

i) P1 ii) iii)

iv) Stellen Sie sicher, dass die Prüfspitze (P1) verbunden ist

v) Siehe Anmerkung 1 unten

Wenn das L zu N Kurzschluss-Symbol angezeigt wird, muss der Benutzer überprüfen, ob es sich um einen echten Kurzschluss handelt. Drücken Sie die Klasse 2 Taste, um fortzufahren, aber es besteht die Gefahr der Beschädigung oder Auslösung von Schutzeinrichtungen.

vi) Warnung: Wert ist in Betrieb!

Hinweis: Hohe Berührungsstrommessungen an fehlerhaften Geräten können die Versorgungs-RCD auslösen

Warnung: Geräte mit hoher Trägheit (z. B. Winkelschleifer) können eine Gefahr darstellen, während sie ausgeführt werden. Bei vermuteter Gefahr wird empfohlen, den batteriebetriebenen "Ersatz-Leckagetest" zu verwenden, bei dem das Gerät nicht in Betrieb ist.

Netzkabeltest T120, 150) Testen eines Standard-Netzkabels

i) ii) iii) iv)

Isolationsprüfung @ 500 V

Isolationsprüfung @ 250 V

Megger.

v) vi)

Hinweis: Für Netzkabel die länger als 5 m sind, kann der Test mit einer 1,0 Ohm Bestanden-Begrenzung durch das Drücken der ☐ Test-Taste innerhalb von 5 Sekunden nachdem die Durchgangsprüfung nicht bestanden wurde, erneut ausgeführt werden – Siehe Seite 13

Megger.

Verlängerungsleitung Test (T120, 150)

Testen einer Verlängerungsleitung oder Mehrwege-Verlängerungsleitung

i)

Hinweis: Mehrere Erdpotenzial-Durchgangsprüfungen können durchgeführt werden, indem bei der Durchgangsprüfung die QT-Taste gedrückt und bei jeder neuen Durchgangsprüfung diese Taste erneut gedrückt wird. Siehe Seite 13.

Megger

Tragbarer RCD Test (RCD T150)

Testen eines tragbaren RCD- oder Verlängerungskabels mit integriertem RCD

i) ii) RCD anschließen iii) Siehe Anmerkung 1 unten

iv) Drücken Sie RESET am RCD

v) Drücken Sie die TEST-Taste am RCD

vi) Drücken Sie RESET am RCD

vii) Drücken Sie RESET am RCD

viii) Drücken Sie RESET am RCD (x) Drücken Sie RESET am RCD x) Test abgeschlossen

Hinweis: Das PAT150 ist standardmäßig auf 30 mA RCD eingestellt. Um auf 10 mA zu ändern, halten Sie die RCD-Taste für mehr als 2 Sekunden gedrückt.

Megger.

Prüfung fest installierter Geräte (PAT150, 150R)

Bei der Prüfung fest installierter Geräte, ist ohne die Trennung von der Versorgungsspannung nur eine Durchgangsprüfung möglich. Verwenden Sie die Schnelltest-Taste (QT), um in den Durchgangstest-Modus zu gelangen

i) ii) Stellen Sie sicher, dass die Prüfspitze (P1)

Drücken Sie 5 mal zur Anzeige R_oe

v) Durchgangsprüfung vi) vii) Test abgeschlossen

Mangelhafte Handhabung

i) Einzelne mangelhafte Tests werden durch ein kleines Kreuz gekennzeichnet:

Megger ^®

ii) Gesamter MANGELHAFTER Test wird durch ein großes Kreuz gekennzeichnet:

Hinweis: Falls ein Gerät einen Test nicht bestanden hat, werden aus Sicherheitsgründen weitere Tests der Testgruppensequenz mit Ausnahme des Verlängerungskabeltests verhindert.

Schnelltest (CT) T150, 150R)

QT = Schnelltest - Zugriff auf einzelne Tests innerhalb einer Testgruppe.

Um auf den Schnelltestmodus zuzugreifen:

Megger.

Der Anschluss für die einzelnen Tests hängt von der ausgewählten Testgruppe ab.

Optionen:

Klasse I Klasse II Verlängerungsleitung

Durchgang (Verwendet die P1-Prüfspitze) Isolation 500 V (Verwendet die P1-Prüfspitze) Durchgang (Verwendet den

Verlängerungsleitung-Adapter)

Isolation 500 V Isolation 250 V (Verwendet die P1-Prüfspitze) Verlängerungsleitung, Isolation 500 V Isolation 250 V Ersatzableitstrom (Verwendet die P1-Prüfspitze) Verlängerungsleitung, Isolation 250 V

Ersatzableitstrom Differenzstrom (Verwendet Netzanschluss und die

P1-Prüfspitze)

Differenzstrom (benötigt Netzanschluss) SELV Messung (Verwendet die P1- und P2-Prüfspitzen

Polarität (Verwendet den Verlängerungsleitung-Adapter

Schnelltest (QT) Optionen

Beispiel 1 - Klasse I Durchgang

i) ii) iii) iv)

Beispiel 2 - Klasse II 250 V Isolationstest

i) ii) iii) iv)

Beispiel 3 - Klasse II Berührungsstromtest mit der Ersatzableitstrom (oder alternativen) Methode

Hinweis: Um zwischen den Testgruppen zu wechseln, drücken Sie die Testgruppen-Tasten.
Zum Beenden drücken Sie die EIN/AUS-Taste

Megger.

SELV Messung im Schnelltest (QT)

Die separate Niedrigspannung (SELV)-Messung wird automatisch ausgeführt, wenn der PAT150 an die Stromversorgung angeschlossen wird

i) ii) iii) iv)

v) vi) vii)

für Spannungen <50V ac

für Spannungen ≥ 50V

Schnelltest (QT) Modus beenden

www.megger.com

Megger.

SETUP (T150, 150R)

Ändern von BESTANDEN-Grenzwerten und Prüfzeiten

i) ii) iii)

Um eine TESTGRUPPE zur Änderung auszuwählen, drücken Sie die entsprechende Taste:

iv) Bildschirm wird angezeigt

v) Halten Sie die Taste der TESTGRUPPE gedrückt, um den Test auszuwählen, der geändert werden soll

Bestanden-Grenzwert

Standard Rcont 0,01 Ω

1. Drücken Sie Rins 1,00 MΩ

2. Drücken Sie 1 leak 3,50 mA

Testzeit

1. Drücken Sie Bcont 5:5

2. Drücken Sio. Rins. 5:5

3. Drücken Sie Uleak 5: S

vi) Beispiel für die Änderung des Bestanden-Grenzwerts für die Isolation

vii) Drücken der SETUP-Taste ändert den Wert

Hinweis: Drücken von QT ändert die Richtung

viii) Beispiel: Rins auf 2,00 MO ändern

ix) Um Änderungen des Setup zu SPEICHERN

x) oder eine neue Testgruppe zu bearbeiten

xi) Wenn die Änderungen abgeschlossen sind drücken Sie die Power-Taste

Megger

Durchgang des Null-Leiters

Entfernt den Widerstand der DURCHGANG-Testleitungen vom Messwert

Um den Widerstand der IEC-Testleitung oder einer Verlängerungsleitung auf NULL zu setzen

IEC-Testleitung NULL AUF

Um das Leitungs-Null zu entfernen

Um den Widerstand der P1-Durchgang-Testleitung auf NULL zu setzen

Durchgang (P1) Testleitung NULL AUF

Um das Leitung-Null Setup zu verlassen

www.megger.com

Megger

RCD Konfiguration

Der Nennstrom des tragbaren RCD kann von 10 mA bis 30 mA geändert werden

Die Auslösezeit des tragbaren RCD für 30 mA, kann auf entweder 200 ms (für BS7071-Konformität) oder 300 ms eingestellt werden (IEC61540-Konformität)

Auswahl des Auslösestroms für den tragbaren RCD

Um die Konfiguration des RCD zu verlassen

www.megger.com

Megger

Zurücksetzen auf Werk-/Standardeinstellungen

Werkseinstellungen

SETUP - Änderung der Bestanden-Grenzwerte, Testzeiten und Testleitungswiderstand. Das SETUP ist „Testgruppenbasiert“, da die BESTANDEN-Grenzwerte für eine Isolationsprüfung der Klasse I anders sind, als für eine Isolationsprüfung der Klasse II.

Werkstestgrenzwerte

Variant-Modell	R _PE , RCONT (Ω)	R _PE , RCONT (Ω) für Verlängerungsleitung	R _PE , RCONT (Ω) für RCD	Klasse 1 Riso, Rins (MΩ)	Klasse 2 Riso, Rins (MΩ)	Verlängerungsleitung Riso, Rins (MΩ)	Klasse 1 IEA, ILEA (sub), IRE, LEAC (mA)	It, I ^B Klasse 2 IEA, IEA, IT (sub) (mA)	1xIΔN30 (ms)	5xIΔN30 (ms)	1xIΔN10 (ms)	5xIΔN10 (ms)
PAT120-UK 0.2 0.2 0.2 1 2 1 3.5 0.25 NA NA NA NA
PAT150-UK 0.2 0.2 0.2 1 2 1 3.5 0.25 200 40 200 40
PAT120-DE, PAT120-CH, PAT120-EU	0.3 0.3 0.3 1 2 1 3.5 0.5		NA NA NA NA
PAT150-DE, PAT150-CH, PAT150-EU	0.3	0.3	0.3	1	2	1	3.5	0.5	300	NA	300	NA
PAT150-AU	1	1	1	1	1	1	5	1	300	NA	40	NA

Regionsauswahl

i) Um ein Instrument auf

die Werkseinstellungen

zurückzusetzen:

gemeinsam für 2 Sekunden

ii) iii) iv) v)

Megger

Um ein Instrument auf die Werkseinstellungen zurückzusetzen:

www.megger.com

Megger

Internationale Modellvarianten

Durchgang-Gegenprüfung nach nicht bestanden (PAT120, PAT150 DE, & CH Modelle)

Wenn eine Durchgangsprüfung nicht den voreingestellten Durchgangswiderstand Bestanden-Grenzwert von 0,3 Ω erfüllt, kann der Test innerhalb von 5 Sekunden auf dem höheren Grenzwert von 1,0 Ω wiederholt werden.

Beispiel, Klasse I Durchgangsprüfung NICHT BESTANDEN. Das Display zeigt:

zur Gegenprobe bei 1,0 Ω Grenzwert oder

zu Test NICHT BESTANDEN

Batterie- und Sicherungswechsel (PAT120, 150)

Batterietyp: 8 x 1,5 V Alkaline LR6 (AA) oder wiederaufladbare NiMH HR6 Der Batteriezustand wird durch die folgenden Anzeigesymbole angezeigt

Um die Batterien oder Sicherungen zu ersetzen

Schalten Sie das Gerät aus.

Trennen Sie das Gerät von allen elektrischen Schaltungen.

Batteriewechsel

Entfernen Sie die Batterieabdeckung mit Hilfe eines Kreuzschlitzschraubendreher von der Basis, um die Befestigungsschraube der Batterieabdeckung herausdrehen

Alle Alkaline-Batterien und NiMH-Akkus sind als Gerätebatterien eingestuft und sollten in Großbritannien in Übereinstimmung mit behördlichen Vorschriften entsorgt werden. Für die Entsorgung von Batterien in anderen Teilen der EU, kontaktieren Sie bitte Ihren lokalen Vertriebspartner.

Megger ist in Großbritannien als Hersteller von Batterien registriert.

Die Registernummer ist BPRN00142

Megger ^®

Für den Batteriewechsel:

a) Entfernen Sie die alten Batterien und setzen Sie die neuen Batterien, folgend der richtigen Polarität wie auf dem Batteriehalter markiert, wieder ein.

Entweder: 8 x 1.5 V AA / LR6 Alkaline

8 x 1.2 V AA / LR6 NiMH

c) Setzen Sie die Batterieabdeckung wieder ein

Warnung: Falsche Batteriezellenpolarität, kann zu austreten von Elektrolyt führen, was Schäden am Gerät verursacht.

Warnung: Mischen Sie keine Batterietechnologien

Warnung: Verwenden Sie keine Batterien mit unterschiedlichem Ladezustand.

⚠ Wiederaufladbare Batterien und Batterieladung

Alle Instrumente der PAT100 Serie akzeptieren Alkali- oder wiederaufladbare NiMH-Zellen. Nur das PAT150R kann wie folgt aufgeladen werden:

PAT150R – Verwenden Sie das mitgelieferte Ladegerät

Zum Aufladen der Akkus:

Stellen Sie sicher, dass die eingebauten Batterien vom wiederaufladbaren Typ NiMH sind.

Verbinden Sie den 15 VDC-Stecker des Ladegeräts mit der markierten Buchse am Anschlussfeld des PAT ^- ●⊕

Warnung: Das Instrument sollte während des Ladevorgangs vollständig von allen Schaltkreisen getrennt sein und nicht verwendet werden.

Warnung: Versuchen Sie niemals, nicht wiederaufladbare (Primär-) Zellen wieder aufzuladen. Andernfalls kann dies zu Beschädigungen des Gerätes führen und Verletzungen verursachen.

Warnung: Verwenden Sie nur ein von Megger zugelassenes PAT100-Ladegerät. Durch andere Ladegeräte kann eine Brandgefahr entstehen.

Stellen Sie sicher, dass die Umgebungstemperaturen, während des Ladevorganges des PAT, zwischen 4 und 40 Grad Celsius liegen.

Entsorgung von Batterien

Das Symbol einer durchgestrichenen Abfalltonne auf Rädern ist eine Erinnerung daran, dass Batterien/Akkus am Ende ihrer Lebensdauer nicht im Hausmüll entsorgt werden dürfen.

Dieses Produkt enthält die folgenden Batterien/Akkus: 8 x AA Alkali (LR6) 1,5 V Primärzellen oder Nickel-Metall-Hybrid NiMH (HR6) 1,2 V Sekundärzellen

Diese befinden sich im Batteriefach auf der Rückseite des Instruments. Sie können sicher entnommen werden, nachdem alle Prüfleitungen vom Instrument abgetrennt wurden, bevor die Batteriefachabdeckung mithilfe eines geeigneten Schraubendrehers abgenommen wird. Die verbrauchten PAT100-Batterien werden als tragbare Batterien eingestuft und müssen in Großbritannien entsprechend den artlich geltenden Verordnungen entsorgt werden.

Für die Entsorgung von Batterien in anderen Teilen der EU kontaktieren Sie bitte Ihre nationale Megger-Niederlassung oder Ihren Vertriebspartner.

Megger ist in Großbritannien als Hersteller von Batterien registriert. Die Registrierungsnummer lautet BPRN00142.

Weitere Informationen finden Sie unter www.megger.com

Auswechseln der Sicherung

Möglicher Sicherungsausfall wird angezeigt durch das Symbol.

Zum Austausch der Sicherung

Entfernen Sie die Batterieabdeckung wie oben.

Nehmen Sie die Sicherung heraus und überprüfen sie. Nehmen Sie zum Ersetzen einen Sicherungstyp: 1 x 100 mA (F) 250 V 1.5 KA HBC 4 x 20 mm

Testleitungen sollten vor dem Einsatz überprüft werden, um sicherzustellen, dass sie keine Schäden aufweisen.

Stellen Sie sicher, dass die Batterien entfernt werden, wenn das Gerät für einen längeren Zeitraum nicht benutzt wird.

Wenn nötig, kann das Gerät mit einem feuchten Tuch gereinigt werden.

Verwenden Sie keine alkoholhaltigen Reinigungsmittel, da diese Rückstände hinterlassen.

Spezifikation

UMGEBUNGSBEDINGUNGEN:

Betriebsumgebung

20°C

Luftfeuchtigkeit

Nenn-Luftfeuchtigkeit

DURCHGANGSPRÜFUNG

Prüfspannung Vergleichsspannung: +4 V DC

-0% / +10% (offener Stromkreis)

Prüfstrom Biirektional +200 mA

-0% + 50 mA (in eine 2 Ω Last)

Kontinuitätpräzision Widerstand: ± 5% ± 3 Stellen (0 bis 19,99 Ω)

Widerstandsauflösung 10 mΩ

Anzeigebereich 0,01 bis 19,99 Ω

Durchgangsprüfungssnullung bis zu 9,99 Ω

Testdauer Vom Nutzer wählbar von 2 bis 20 Sekunden,

oder während der Prüfung auf 180 Sekunden

eingestellt

ISOLIERUNGSPRÜFUNG

Isolierungsprüfung 250 V DC -0 % /+25 % offener Stromkreis

500 V DC -0 % /+25 % offener Stromkreis

≥ 500V -0% DC über eine Last von 0,5 MΩ

Kurzschluss-/Ladestrom < 2 mA DC

Isolierungspräzision ±3% ±10 Stellen (0 bis 19,99 MΩ)

Auflösung 0,01 MΩ

Anzeigebereich 0,10 MΩ bis 99,99 MΩ

Prüfdauer Vom Nutzer wählbar von 2 bis 20 Sekunden,

oder während der Prüfung auf 180 Sekunden

eingestellt

ERSATZFEHLERSTROMPRÜFUNG

Fehlerstrom Präzision ± 5% ± 3 Stellen

Prüffrequenz

Nennnetzfrequenz 50 Hz

Prüfspannung

< 50 V AC

Auflösung 0,01 mA

Anzeigebereich 0,10 bis 19,99 mA

Prüfdauer Vom Nutzer wählbar von 2 bis 5 Sekunden.

Anzeigewert korrigiert auf 230 V AC

www.megger.com

Megger ^®

DIFFERENTIALFEHLERSTROM

Prüfspannung

Nennetzspannung 230 V AC

Prüffrequenz

Nennnetzfrequenz 50 Hz

Prüfgenauigkeit

±5% ±3d ±3uA/A

Auflösung 0,01 mA

Anzeigebereich 0,10 bis 19,99 mA

Prüfdauer Vom Nutzer wählbar von 2 bis 5 Sekunden

LAMPENSTROMTEST

Prüfspannung

Nennetzspannung 230 V AC

Prüffrequenz

Nennnetzfrequenz 50 Hz

Prüfgenauigkeit

± 5% ± 3 Stellen

Auflösung 0,01 mA

Anzeigebereich 0,10 bis 3,99 mA

Prüfdauer Vom Nutzer wählbar von 2 bis 5 Sekunden

SELV-GERÄTEPRÜFUNG

Prüfspannung

0 bis 300 V AC

Messpräzision

± 3% ± 3 Stellen

Auflösung 0,01 V AC

Anzeigebereich 0,1 bis 300 V AC

VERLÄNGERUNGSKABELPRÜFUNG

Die Prüfung schließt die Isolier- und die Haftungsprüfung mit ein.

Prüfspannung

5 V

Polarität

Leiter in Ordnung

Stromführender Leiter/Nullleiter kurzgeschlossen

Stromführender Leiter/Nullleiter verkehrt

Stromführender Leiter/Nullleiter offener

Stromkreis

TRAGBARE RCD-PRÜFUNG

Prüfspannung

Nennetzspannung 230 V

Prüffrequenz

50 Hz

Teststrompräzision

+2% bis +8% (1 x 1, 5 x 1)

Ansprechzeitpräzision

±1% ± 5 Stellen

Ansprechzeitauflösung

0,01 ms

Anzeigebereich 0 bis 200 ms (1 x l)

0 bis 40 ms (5 x l)

Megger ^®

Spezifikation

NETZSTROMPRÜFUNG

Frequenzmessbereich 50 Hz

Prüfspannung 40 bis 300 V AC

Präzision ± 3% ± 3 Stellen

Auflösung 0,1 V AC

Anzeigebereich 40 bis 300 V AC

STROMKREISPRÜFUNG

(Wird automatisch durchgeführt, steht für den Nutzer nicht zur Verfügung)

Prüfspannung 5 V

Prüffrequenz Nennnetzfrequenz 50 Hz

Prüfstrom < 100 mA kurzgeschlossener Stromkreis

SICHERHEIT

Instrument erfüllt IEC 61010-1: 2010

Prüfleiter erfüllen IEC 61010-031: 2008

300 Volt zur Erde Kategorie II

Netzsicherungsschutz bis zu einer effektiven Spannung von 250 V AC

EMV (ELEKTROMAGNETISCHE VERTRÄGLICHKEIT)

Das Design entspricht den Normen IEC 61326-1: 2012 und IEC 61326-2-2: 2005.

SICHERUNG

(durch den Benutzer austauschbar)

UK-Variante mit Netzsicherungseinsatz

Einee F 100 mA 250 V 5 x 20 mm HBC-Sicherung

UMGEBUNG

Betriebstemperaturbereich 0 °C bis +40 °C

Lagerungstemperaturbereich -20 °C bis +60 °C

Luftfeuchtigkeit 90% relative Feuchte bei +10 °C bis +30 °C

75% relative Feuchte bei +30°C bis +40°C

Max. Höhe 2000 m für maximale Sicherheit

IP-Einstufung IP40 (mit geschlossener Frontplatte)

MECHANISCH

AKKUS

Akkulebensdauer 3 Tage basierend auf 120 Prüfungen/ Tag mit

2000-mAh-Alkali-Akkus

Batterie-/Akkutyp Versorgungsspannung

Versandgewicht: 2370 g

PAT150 (Nur Instrument): 1300 g

Versandgewicht: 2795 g

PAT150R (Nur Instrument): 1 300 g

Versandgewicht: 2975 g

ABMESSUNGEN

Abmessungen (Instrument und Gehäuse) 203 mm (L) x 148 mm (B) x 78 mm (H)

Abmessungen (Instrument und Verpackung) 456 mm (L) x 178 mm (B) x 89 mm (H)

Megger Limited

T +33 (0)1 30.16.08.90

F +33 (0)1 34.61.23.77

E [e-mail]

Megger Pty Limited

Dieses Instrument wurde in England hergestellt.

MEGGER behält sich das Recht vor, technische Spezifikationen oder das Design ohne vornerige

Ankündigung zu ändern.

Megger ist ein eingetragenes Warenzeichen
