TFC-G22SFP - Netzwerkschalter TRENDNET - Kostenlose Bedienungsanleitung

Produkttyp	4-Port-Gigabit-Switch mit 2x SFP-Ports
Modell	TFC-G22SFP (v1.xR)
Marke	TRENDnet
Anschlüsse	2x Gigabit RJ-45 (10/100/1000 Mbps), 2x Gigabit SFP (100/1000 Mbps)
Schaltkapazität	8 Gbit/s (Vollduplex)
MAC-Adresstabelle	8.000 Einträge
Jumbo-Frames	Bis zu 9 KB
Gehäuse	Metall, kompakt und stabil
Lüfterloses Design	Ja, geräuschloser Betrieb
Wandmontage	Ja, mit Montagehalterungen
LED-Anzeigen	Statusanzeige für Ports und Stromversorgung
Auto-MDIX	Ja, unterstützt automatische Kabelerkennung
Netzwerkstandards	IEEE 802.3, 802.3u, 802.3z, 802.3ab, 802.3az
Stromversorgung	Externes Netzteil (5 V DC, 1,5 A), Eingang 100–240 V AC, 50/60 Hz
Leistungsaufnahme	Max. 3,3 W
Abmessungen (L×B×H)	101 × 75 × 22,6 mm
Gewicht	203,5 g
Betriebstemperatur	0 °C bis 50 °C
Luftfeuchtigkeit	Max. 90 % (nicht kondensierend)
MTBF	770.000 Stunden bei 25 °C
Zertifizierungen	CE, FCC, LVD, NDAA/TAA-konform (nur USA/Kanada)
Garantie	3 Jahre
Lieferumfang	Switch TFC-G22SFP, Netzteil (5 V DC, 1,5 A)
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nur mit mitgeliefertem Netzteil betreiben. An geerdete Steckdose anschließen. Gerät nicht öffnen. Vor Feuchtigkeit schützen.
Reparierbarkeit	Keine reparierbaren Teile im Inneren. Bei Defekt Gerät austauschen oder an autorisierten Service wenden.

Häufig gestellte Fragen - TFC-G22SFP TRENDNET

Kann ich den Switch an eine Wand montieren?

Ja, der TFC-G22SFP verfügt über eine Wandmontageoption. Befestigen Sie das Gerät mit den mitgelieferten Halterungen an einer stabilen Wand. Stellen Sie sicher, dass die Belüftung nicht behindert wird.

Welche SFP-Module sind kompatibel?

Der Switch unterstützt standardkonforme SFP-Module für Multimode- und Singlemode-Glasfaser mit 100/1000 Mbps. Verwenden Sie SFP-Module von TRENDnet oder anderen kompatiblen Herstellern.

Unterstützt der Switch PoE (Power over Ethernet)?

Nein, der TFC-G22SFP unterstützt kein PoE. Für PoE-fähige Geräte benötigen Sie einen separaten PoE-Injektor oder einen PoE-Switch.

Wie schließe ich den Switch an mein Netzwerk an?

Schließen Sie das Netzteil an, verbinden Sie einen der RJ-45-Ports mit Ihrem Router und schließen Sie dann Ihre Endgeräte (PCs, Server, andere Switches) an die verbleibenden Ports an. Bei Verwendung von Glasfaser stecken Sie die SFP-Module in die SFP-Ports und verbinden Sie die Glasfaserkabel.

Was bedeuten die LED-Anzeigen?

Die LEDs zeigen den Status jedes Ports an: Leuchtet grün bei aktiver Verbindung, blinkt bei Datenverkehr. Die Strom-LED leuchtet, wenn das Gerät eingeschaltet ist.

Kann ich Jumbo-Frames verwenden?

Ja, der Switch unterstützt Jumbo-Frames bis zu 9 KB. Achten Sie darauf, dass auch alle angeschlossenen Geräte Jumbo-Frames unterstützen und entsprechend konfiguriert sind.

Ist der Switch für den Einsatz im Freien geeignet?

Nein, der TFC-G22SFP ist nur für den Einsatz in Innenräumen vorgesehen. Schützen Sie ihn vor Feuchtigkeit, Staub und extremen Temperaturen.

Benötige ich eine spezielle Software für die Einrichtung?

Nein, der Switch ist Plug-and-Play. Es ist keine Konfigurationssoftware erforderlich. Schließen Sie ihn einfach an, und er arbeitet sofort.

Was ist die maximale Übertragungsreichweite über Glasfaser?

Die Reichweite hängt vom verwendeten SFP-Modul ab. Mit Multimode-Modulen sind bis zu 550 m möglich, mit Singlemode-Modulen mehrere Kilometer. Der Switch selbst unterstützt beide Typen.

Kann ich den Switch mit einem USV-System betreiben?

Ja, der Switch kann an eine unterbrechungsfreie Stromversorgung (USV) angeschlossen werden. Das mitgelieferte Netzteil benötigt 5 V DC, stellen Sie sicher, dass die USV kompatibel ist.

BEDIENUNGSANLEITUNG TFC-G22SFP TRENDNET

4-Port-Gigabit-Switch mit 2x SFP-Ports

TFC-G22SFP (v1.xR)

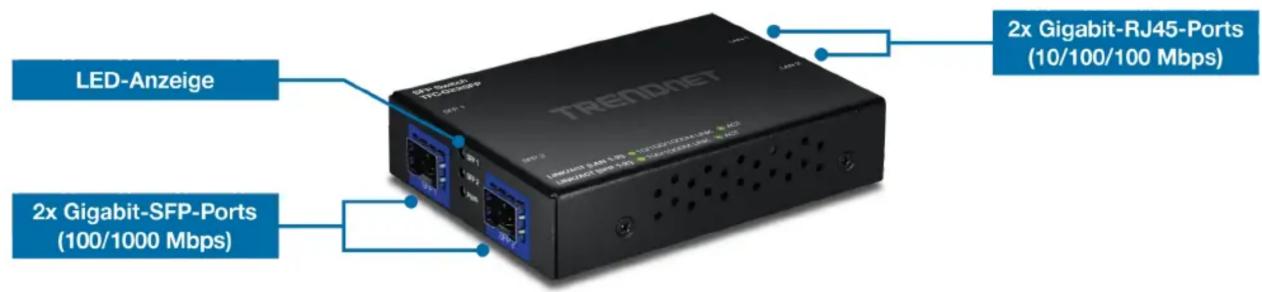

• 2x 1Gbps-RJ-45-Ports
• 2x 1Gbps-SFP-Ports
  • 8 Gbit/s Schaltkapazität
• Stabiler Metall-Switch
• Lüfterloses Design
• SFP-Port für Multimode- oder Singlemode-Module
  • Auto-MDIX-RJ-45-Ports unterstützen Vollduplex-Modus
  • NDAA/TAA-konform (nur in den USA und Kanada)

Der 4-Port-Gigabit-Switch mit SFP-Ports von TRENDnet, Modell TFC-G22SFP, bietet Leistung mit hoher Bandbreite, Benutzerfreundlichkeit und Zuverlässigkeit. Steigern Sie die Effizienz Ihres Büronetzwerks und verhindern Sie Netzwerküberlastungen mit Gigabit-Geschwindigkeiten und einer Switching-Gesamtkapazität von 8 Gbit/s im Vollduplex-Modus. Dieser 4-Port-Switch mit SFP-Ports eignet sich mit seinen beiden SFP-Ports ideal für die Vernetzung von Geräten über große Entfernungen per Glasfaserverbindung. Das wandmontierbare, lüfterlose Design bietet Flexibilität bei der Installation.

Gigabit-Geschwindigkeiten

Gigabit-Ports sorgen für HochgeschwindigkeitsNetzwerkverbindungen zu vier Geräten, und die Switching-Kapazität von 8Gbit/s ermöglicht einen reibungslosen Datenverkehr, wodurch Traffic-Engpässe vermieden werden.

Mit zwei SFP-Ports ausgestattet, für Langstrecken-Glasfasernetzwerke

Das kompakte und leichte Metallgehäuse bietet eine größere Flexibilität bei der Installation.

EIGENSCHAFTEN

Einfaches Einrichten

Schalten Sie den SFP-EthernetSwitch einfach ein und schließen Sie die gewünschten Geräte an.

Jumbo Frame

Versendet größere Pakete oder Jumbo Frames (bis zu 9KB) für eine höhere Performance

Kompaktes Design

Das kleine, kompakte und leichte Metallgehäuse des Gigabit-Switches bietet mehr Flexibilität bei der Installation.

Gigabit-Ports

Dieser 4-Port-Switch mit SFP-Ports ist mit zwei Gigabit-Ethernet-Ports und zwei Gigabit-SFP-Ports ausgestattet.

Wandmontierbar

Verfügt über ein praktisches wandmontierbares Design für flexible Installation.

LED-Anzeige

LED-Anzeigen an diesem EthernetSwitch mit Glasfaseranschluss zeigen den Status der Ports an.

Schaltkapazität

8 Gbps Schaltkapazität

Lüfterlos

Lüfterloses Design reduziert den Stromverbrauch und eliminiert Betriebsgeräusche

SFP-Unterstützung

Der 4-Port-Switch mit SFP-Ports ist mit Multimode- und SinglemodeÜbertragungen kompatibel

ILLUSTRATION EINES NETWORK

TECHNISCHE SPEZIFIKATIONEN

Standards Leistung

• IEEE 802.3 • Schaltkapazität: 8Gbps
- IEEE 802.3u • RAM-Buffer: 1 MB
- IEEE 802.3z • Jumbo Frames: 9 KB
- IEEE 802.3ab • MAC Adresstabelle: 8K Einträge
- IEEE 802.3az • Weiterleitungsrate: 1,488 Mpps (Paketgröße 64 Byte)

Geräteschnittstelle

• LED-Anzeige • Ausgangsleistung: 5 V DC, 1,5 A

Datentransferrate

• Ethernet: 10 Mbps (Halbduplex), 20 Mbps (Vollduplex)
• Fast Ethernet: 100 Mbps (Halbduplex), 200 Mbps (Vollduplex)
  • Gigabit: 2 Gbps (Vollduplex)
  • 100Mbps-SFP: 200 Mbps (Vollduplex)
  • Gigabit SFP: 2 Gbps (Vollduplex)

Stromversorgung

• Max. Verbrauch: 3,3 W

Lüfter/Akustik

- Lüfterloses Design

MTBF

- 770.000 Std. bei 25°C

Betriebstemperatur

• 0°-50° C ( 32°-122° F)

Betriebsfeuchtigkeit

• Max. 90% nicht-kondensierend

Maße (L x B x H)

- 101 x 75 x 22,6 mm (3,97 x 2,95 x 0,89 Zoll)

Gewicht

• 203,5 g (0,45 Pfund)

Zertifizierungen

• CE

• FCC

• LVD

Garantie

• 3 Jahre

Packungsinhalt

• TFC-G22SFP

- Netzteil (5 V DC, 1,5 A)

Alle erwähnten Geschwindigkeiten dienen ausschließlich dem Vergleich. Produktspezifikationen, Größe und Form unterliegen unangekündigten Änderungen, und das tatsächliche Aussehen des Produkts kann von dieser Beschreibung abweichen.
