Produkttyp	USV (Unterbrechungsfreie Stromversorgung)
Modell	SRT3000UXI-NCLI
Marke	APC
Leistung	3000 VA / 2700 W
Eingangsspannung	230 V
Ausgangsspannung	230 V
Topologie	Doppelwandlung (Online)
Formfaktor	Rackmount 2U
Abmessungen (HxBxT)	85 x 432 x 680 mm
Gewicht	ca. 35 kg
Anzahl der Batterien	3
Batterietyp	Blei-Säure, wartungsfrei
Ladezeit	ca. 3 Stunden
Laufzeit bei halber Last	ca. 12 Minuten
Schnittstellen	USB, RS-232, SmartSlot
Protokolle	SNMP (optional)
Betriebstemperatur	0-40 °C
Lagertemperatur	-15-45 °C
Relative Luftfeuchtigkeit	0-95% nicht kondensierend
Geräuschpegel	55 dB
Sicherheit	Überspannungsschutz, Not-Aus (EPO)
Wartung	Lüfter und Batterien austauschbar
Reinigung	Mit einem trockenen Tuch, keine Flüssigkeiten
Garantie	2 Jahre

Häufig gestellte Fragen - SRT3000UXI-NCLI APC

Wie installiere ich den APC SRT3000UXI-NCLI?

Stellen Sie das Gerät auf eine stabile Unterlage oder montieren Sie es in einem 19-Zoll-Rack. Verbinden Sie die Eingangsstromquelle mit der Steckdose und schalten Sie die USV ein. Schließen Sie dann Ihre Geräte an die Ausgangssteckdosen an. Lesen Sie vorher die Sicherheitshinweise in der Bedienungsanleitung.

Wie ist die Laufzeit bei voller Last?

Bei voller Last (2700 W) beträgt die Laufzeit etwa 4-5 Minuten. Die genaue Zeit hängt von der Batteriekapazität und dem Alter der Batterien ab. Bei halber Last sind es ca. 12 Minuten.

Kann ich die Batterien selbst wechseln?

Ja, der APC SRT3000UXI-NCLI verfügt über austauschbare Batterien. Der Austausch ist einfach und erfordert kein Spezialwerkzeug. Schalten Sie die USV aus und trennen Sie sie vom Stromnetz, bevor Sie die Batterien wechseln. Verwenden Sie nur Original-Ersatzbatterien von APC.

Was bedeutet die LED-Anzeige?

Die LED-Anzeige zeigt den Betriebsstatus an: Grün leuchtend = Normalbetrieb, Orange = Batteriebetrieb, Rot = Fehler. Blinkende LEDs geben spezifische Fehlercodes an. Eine detaillierte Beschreibung finden Sie im Handbuch.

Wie schließe ich das Gerät an den Computer an?

Verwenden Sie das mitgelieferte USB-Kabel oder RS-232-Kabel, um die USV mit Ihrem Computer zu verbinden. Installieren Sie die APC PowerChute Software für die Überwachung und automatische Abschaltung.

Welche Kabel werden mitgeliefert?

Im Lieferumfang enthalten sind ein Netzkabel (Eingang), mehrere Ausgangskabel (C13 und C19), ein USB-Kabel und ein RS-232-Kabel. Bei Rackmodellen sind auch Montageschienen dabei.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel, da diese in das Gerät eindringen könnten. Achten Sie darauf, dass die Lüftungsschlitze frei von Staub sind.

Wie führe ich einen Selbsttest durch?

Drücken Sie die Test-Taste auf der Vorderseite für etwa 2 Sekunden. Die USV führt einen Batterietest durch und zeigt das Ergebnis auf der LED-Anzeige an. Wiederholen Sie den Test monatlich, um die Batteriegesundheit zu prüfen.

Welche Zubehörteile sind erhältlich?

APC bietet optionales Zubehör wie SNMP-Karten (AP9630/AP9631), externes Batteriemodul (SRT3000XL) zur Verlängerung der Laufzeit, Wandmontageset und Ersatzbatterien an. Prüfen Sie die Kompatibilität im APC-Onlineshop.

Wie entsorge ich die Batterien?

Die Blei-Säure-Batterien sind umweltschädlich und müssen gemäß den lokalen Vorschriften entsorgt werden. Bringen Sie alte Batterien zu einer Sammelstelle für Sondermüll oder zu einem autorisierten Entsorger. Nicht im Hausmüll entsorgen.

BEDIENUNGSANLEITUNG SRT3000UXI-NCLI APC

Unterbrechungsfreie Stromversorgung

SRT2200UXI-LI

SRT2200UXI-NCLI

SRT3000UXI-LI

SRT3000UXI-NCLI

220V/230V/240V

Für professionelle Geschäftsanwendungen – nicht für den Verbrauchergebrauch

Wichtige Sicherheitshinweise

DIESE ANLEITUNG AUFBEWAHREN - Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation und Wartung der Smart-UPS und der Batterien zu befolgen sind.

Lesen Sie diese Anweisungen aufmerksam durch, und sehen Sie sich die Ausrüstung an, um mit dem Gerät vertraut zu werden, bevor Sie es installieren, betreiben oder warten. Die folgenden speziellen Hinweise können im Verlauf dieses Bulletins oder auf dem Gerät erscheinen, um vor potentiellen Gefahren zu warnen oder um auf Informationen aufmerksam zu machen, die eine Vorgehensweise verdeutlichen oder vereinfachen.

Ist zusätzlich zu einem Produktsicherheitskennzeichen mit einem "Gefahren"- oder "Warnung" dieses Symbol zu sehen, wird auf eine elektrische Gefahr hingewiesen, die bei Nichtbeachtung der Anweisungen zu Verletzungen führen kann.

Dies ist das Alarmsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Beachten Sie alle Sicherheitshinweise, die auf dieses Symbol folgen, um mögliche schwere oder tödliche Verletzungen zu verhindern.

G E F A H R

GEFAHR zeigt eine gefährliche Situation an, die, wenn sie nicht verhindert wird, zu einer tödlichen oder schweren Verletzung führt.

WARNING

WARNUNG zeigt eine gefährliche Situation an, die, wenn sie nicht verhindert wird, zu einer tödlichen oder schweren Verletzung führen kann.

VORSICHT

VORSICHT zeigt eine gefährliche Situation an, die, wenn sie nicht verhindert wird, zu einer kleineren oder mittelschweren Verletzung führen kann.

HINWEIS

HINWEIS dient zur Kennzeichnung von Praktiken, die keine potenziellen Verletzungen zur Folge haben.

Richtlinien zur Produkthandhabung

<18 kg <40 lb

18-32 kg 40-70 lb

32-55 kg 70-120 lb

>55 kg >120 lb

Sicherheitsanweisungen und allgemeine Informationen

• Halten Sie sich an die einschlägigen Elektrovorschriften.
• Sämtliche Verdrahtung muss von einem qualifizierten Elektriker durchgeführt werden.

• Jegliche Änderungen an diesem Gerät, die nicht ausdrücklich von APC genehmigt wurden, können das Erlöschen der Garantie zur Folge haben.

• Diese UPS ist ausschließlich zur Verwendung in Innenräumen vorgesehen.

• Diese UPS darf beim Betrieb nicht direkter Sonneneinstrahlung oder übermäßiger Staub- bzw. Feuchtigkeitsbelastung ausgesetzt sein und darf nicht mit Flüssigkeiten in Kontakt kommen.
• Überzeugen Sie sich davon, dass die Lüftungsschlitze der UPS nicht blockiert sind.
• Lassen Sie genügend Platz für eine ordnungsgemäße Belüftung.
• Die Anlage ist sehr schwer. Verwenden Sie immer sichere Hebetechniken, die dem Gewicht der Ausrüstung.
• Bei einer UPS mit einem werkseitig installierten Netzkabel schließen Sie das UPS-Netzkabel direkt an eine Steckdose an. Verwenden Sie keinen Überspannungsschutz und keine Verlängerungskabel.
• Ersetzen Sie die Batterie sofort, wenn die UPS anzeigt, dass ein Batterieaustausch erforderlich ist.
• Installieren Sie externe Batterieerweiterungen beim Rackmount-Konfigurationen immer unten. Die UPS muss über den XLBPs eingebaut werden.
• Installieren Sie Peripheriegeräte bei Rackmount-Konfigurationen immer über der UPS.
• Zusätzliche Sicherheitsinformationen können Sie in der mit diesem Gerät gelieferten Sicherheitsanleitung finden.

Abschaltsicherheit

Die mit der UPS verbundenen Batteriepacks können selbst dann noch Stromschläge abgeben, wenn sie vom Stromnetz getrennt sind. Prüfen Sie vor Installation oder Wartung des Gerätes Folgendes:

• Der Netzschutzschalter befindet sich in Stellung AUS. Die UPS ist vom Netz oder von der Wandsteckdose getrennt.
  • Die Batteriepacks sind abgetrennt.

Elektrische Sicherheit

• Bei Modellen mit einem festverdrahteten Eingang muss die Verbindung des Abzweigstromkreises (Netzstrom) von einem qualifizierten Elektriker durchgeführt werden.
• Gemäß der EMV-Richtlinie für in Europa verkaufte Produkte dürfen die an der UPS angeschlossenen Ausgangs- und Netzwerkkabel nicht länger als 10 m sein.
• Der Schutzerdungsleiter für die UPS führt den Leckstrom aus den angeschlossenen EDV-Geräten ab. Ein isolierter Erdleiter ist als Teil des zur Stromversorgung der UPS dienenden Abzweigstromkreises zu installieren. Dieser Leiter muss von derselben Stärke und mit demselben Isoliermaterial versehen sein wie die geerdeten und nicht geerdeten Zuleitungen des Abzweigschaltkreises. Der Leiter ist üblicherweise grün, mit oder ohne einen gelben Streifen.
• Der UPS-Erdleiter muss ordnungsgemäß mit der Schutzerde an der Bedienkonsole verbunden sein.
• Falls die UPS-Eingangsleistung über einen Abzweigstromkreis bereitgestellt wird, muss der Erdleiter ordnungsgemäß mit dem Versorgungstransformator oder Generatormaschinensatz verbunden sein.

Batteriesicherheit

WARNUNG

GEFAHR DURCH CHEMIKALIEN UND ÜBERMÄSSIGEN RAUCH

• Ersetzen Sie die Batterie mindestens alle 10 Jahre oder am Ende ihrer Nutzungsdauer, je nachdem, was früher.
• Ersetzen Sie die Batterie sofort, wenn die UPS anzeigt, dass ein Batterieaustausch erforderlich ist.
• Tauschen Sie Batterien mit demselben Batterietyp aus, die original.

Bei Nichtbeachtung dieser Vorschrift kann es zu schweren, bisweilen auch tödlichen Verletzungen kommen.

• Die Wartung von Batterien sollte von Personal mit Kenntnissen über Batterien und den erforderlichen Vorsichtsmaßnahmen ausgeführt oder überwacht werden. Unbefugtes Personal von Batterien fernhalten.
• Schneider Electric verwendet Lithium-Ionen-Batterien (NMC). Bei normalem Gebrauch und normaler Handhabung besteht kein Kontakt zu den internen Komponenten der Batterien.

- Die Lebensdauer des Akku ist normalerweise 8 – 10 Jahre. Äußere Einflüsse können Auswirkungen auf die Batterielebensdauer haben. Durch erhöhte Umgebungstemperatur, zu schwachen Netzstrom oder häufige Entladungen von kurzer Dauer verkürzt sich die Batterielebensdauer.

- VORSICHT: Legen Sie leitfähigen Schmuck wie Ketten, Armbanduhren und Ringe vor dem Einbauen oder Auswechseln von Batterien ab. Starker Strom durch leitende Materialien kann zu starken Verbrennungen führen.

- VORSICHT: Platzieren oder verwenden Sie das Batteriepack nicht in der Nähe einer Wärmequelle oder eines Feuers. Entsorgen Sie Batterien nicht durch zerstückeln oder verbrennen. Die Batterien könnten explodieren.

- VORSICHT: Öffnen Sie nicht das Batteriepackgehäuse. Dadurch werden die Zellenklemmen freigelegt, wodurch eine Stromschlaggefahr entsteht.

- VORSICHT: Batterien dürfen nicht geöffnet oder beschädigt werden. Freigesetzte Elektrolyte sind für Augen und Haut schädlich. Sie können giftig sein.

- VORSICHT: Bei einer Batterie kann die Gefahr eines elektrischen Schlags und von Verbrennungen aufgrund eines hohen Kurzschlussstroms bestehen. Halten Sie bei der Arbeit mit Batterien die folgenden Vorsichtsmaßnahmen ein:

- Bevor Sie Batteriepole anschließen oder abklemmen, trennen Sie zuerst die Verbindung zum Ladegerät.

– Tragen Sie keine Metallgegenstände wie Uhren und Ringe.

– Legen Sie keine Werkzeuge oder Metallgegenstände auf die Batterien.

- Verwenden Sie Werkzeuge mit isolierten Griffen.

– Tragen Sie Gummistiefel und Gummihandschuhe.

- Bitte stellen Sie fest, ob die Batterie absichtlich oder versehentlich geerdet wurde. Der Kontakt mit jeglichen Teilen einer geerdeten Batterie kann zu Stromschlägen und Verbrennungen durch hohen Kurzschlussstrom führen. Das Risiko solcher Gefahren wird verringert, wenn Erdungen während der Installation und Wartung durch eine Fachkraft entfernt werden.

- VORSICHT: Ausgefallene Batterien können Temperaturen erreichen, die die Verbrennungsgrenzwerte für berührbare Oberflächen überschreiten.

- Verwenden Sie kein gefallenes, beschädigtes oder verformtes Batteriepack.

- Schließen Sie das Batteriepack nicht kurz.

- Schlagen Sie keine Nägel in das Akkupaket.

- Schlagen Sie nicht mit einem Hammer auf das Akkupaket.

Allgemeine Informationen

- Siehe "Spezifikationen" auf seite 4 für Informationen zur maximalen Anzahl von Akkus, die von Ihrem UPS-Modell unterstützt werden.

Hinweis: Mit jedem hinzugefügten Batteriepack erhöht sich die erforderliche Ladezeit.

- Modell- und Seriennummern befinden sich auf einer kleinen Plakette auf der Rückseite des Geräts. Bei einigen Modellen befindet sich am Gehäuse unter der Frontblende eine zusätzliche Plakette.

- Gebrauchte Batterien immer recyceln.

- Recyceln Sie das Verpackungsmaterial oder bewahren Sie es zur Wiederverwendung auf.

Produktbeschreibung

Die APC by Schneider Electric Smart-UPS™ On-Line SRT ist eine leistungsstarke unterbrechungsfreie Stromversorgung (UPS). Die UPS hilft beim Schutz elektronischer Geräte vor Netzausfällen, Versorgungsnetz-Überlastungen, Spannungsabfällen und Spannungsstößen, vor kleineren Schwankungen im Stromnetz ebenso wie vor größeren Störungen. Darüber hinaus versorgt die UPS angeschlossene Geräte per Batterie weiterhin mit Energie; bis wieder eine verlässliche Netzversorgung besteht oder die Batterien erschöpft sind.

Diese Bedienungsanleitung ist und auf der Webseite von APC by Schneider Electric unter www.apc.com.

Spezifikationen

UPS Leistungsmodul Batterie-Einheit
SRTL2200RMXL1	SRT2200UXI-LI XBP48RM1	U2-LI
SRTL2200RMXLI-NC	SRT2200UXI-NCLI
SRTL3000RMXLI	SRT3000UXI-LI
SRTL3000RMXLI-NC	SRT3000UXI-NCLI
SRTL2200RM4UXLI	SRT2200UXI-LI XBP48RM2	U-LI
SRTL2200RM4UXLI-NC	SRT2200UXI-NCLI
SRTL3000RM4UXLI	SRT3000UXI-LI
SRTL3000RM4UXLI-NC	SRT3000UXI-NCLI

Weitere technische Spezifikationen finden Sie auf den APC by Schneider Electric-Internetseiten unter: www.apc.com.

Anforderungen an die Umgebung

Temperatur	Betrieb 0° bis 40 °C (32°)	bis 104° F)
	Lagerung -15° bis 45 °C	(5° bis 113° F)
Höhe über NN	Betrieb 0 - 3,000 m (0 - 10,000 ft)
	Lagerung 0 - 15,000 m (50,000 ft)
Luftfeuchtigkeit		0% bis 95% relative Feuchtigkeit, nicht kondensierend
Internationaler Schutzkodex IP20
Verschmutzungsgrad 2

Abmessungen und Gewicht

Die UPS ist sehr schwer. Befolgen Sie alle Anweisungen zum Heben.
Gerätegewicht ohne Verpackung 25 kg (55 lb)
Gerätegewicht mit Verpackung 17,5 kg (38,5 lb)
Geräteabmessungen ohne Verpackung Höhe x Breite x Tiefe	85 (2U) mm x 432 mm x 611 mm3,35 (2U) in x 17 in x 24 in
Geräteabmessungen mit Verpackung Höhe x Breite x Tiefe	245 mm x 600 mm x 810 mm9,7 in x 23,6 in x 34,3 in
Modell- und Seriennummern befinden sich an demselben kleinen Etikett an der Rückblende.

Batterie

Externer Batterie-Einheit XBP48RM1U2-LI XBP48RM2U-LI
Batterietyp	Lithium-Ion
Typische Energiekapazität	600 Watt-Stunden	2400 Watt-Stunden
Maximale kontinuierliche Abgaberate	3 kW
Maximale Laderate	12 A
Batteriekapazität	12 Ah	50 Ah
Ladespannung für volle Kapazität	48 VDC
Passende UPS-Modelle	SRT2200UXI-NCLI, SRT3000UXI-NCLI,SRT2200UXI-LI, SRT3000UXI-LI
Maximale Anzahl von XLBPs, die von UPS unterstützt werden	10	3
Länge des Batteriestromkabels	600 mm (23,6 in)
Länge des Batteriekommunikationskabels	300 mm (11,8 in)

HINWEIS:

• Die UPS unterstützt keine anderen Typen/Marken von Batteriepacks.
- Installationsanweisungen finden Sie in der zur Ersatzbatterie gehörenden Gebrauchsanweisung.
- Die XLBPs sofort nach Erhalt/Erstinstallation und mindestens einmal alle 6 Monate während der Lagerung oder bei Nichtgebrauch aufladen.
- Wenden Sie sich bei Fragen zum Austausch des Batteriepacks an Ihren Händler, oder informieren Sie sich auf der Webseite von APC by Schneider Electric unter www.apc.com.

Elektrische Überprüfung

Überspannungskategorie II
Anwendbares Stromnetz-Stromverteilungssystem TN Stromsystem
Zutreffende Norm IEC 62040-1

VORSICHT*: Um das Brandrisiko zu reduzieren, verbinden Sie die UPS nur mit einem Stromkreis mit dem empfohlenen maximalen Nebenkreis-Überstromschutz.

Modelle Bewertung		Nennstrom desGebäudeleistungsschalters
SRT3000 modelle 3000 VA / 2700	W 20 A
SRT2200 modelle 2200 VA / 1980	W 16 A

Ausgang
Ausgangsfrequenz 50 Hz / 60 Hz
Nennausgangsspannung 220 V, 230 V, 240 V
Eingang
Eingangsfrequenz 40 Hz bis 70 Hz
Nominale Eingangsspannung	220 V, 230 V, 240 V
Eingangsnennstrom	SRT3000 modelle: 16 ASRT2200 modelle: 13 A

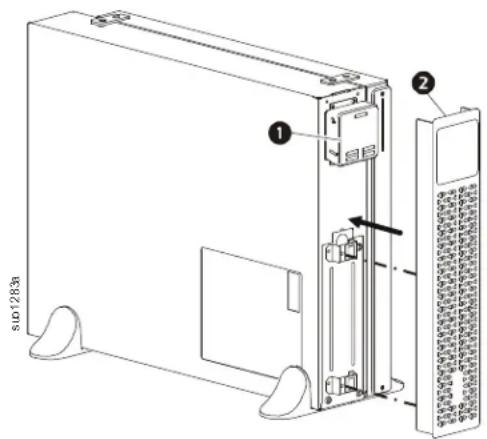

Elemente auf der Vorderseite

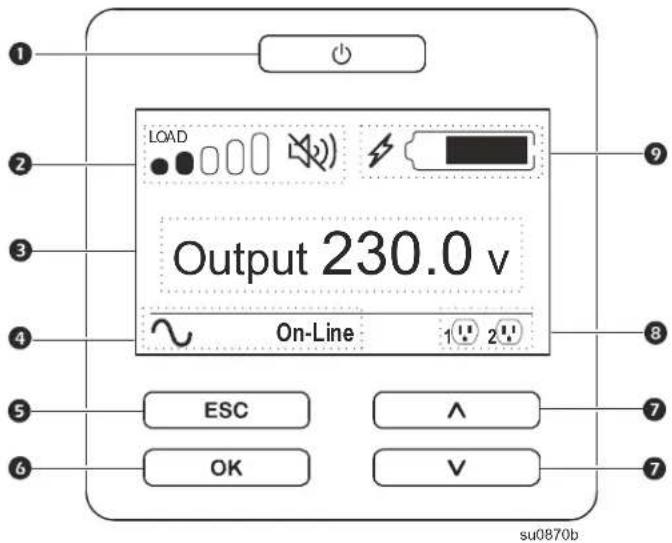

① Anzeigeschnittstelle
② Blende

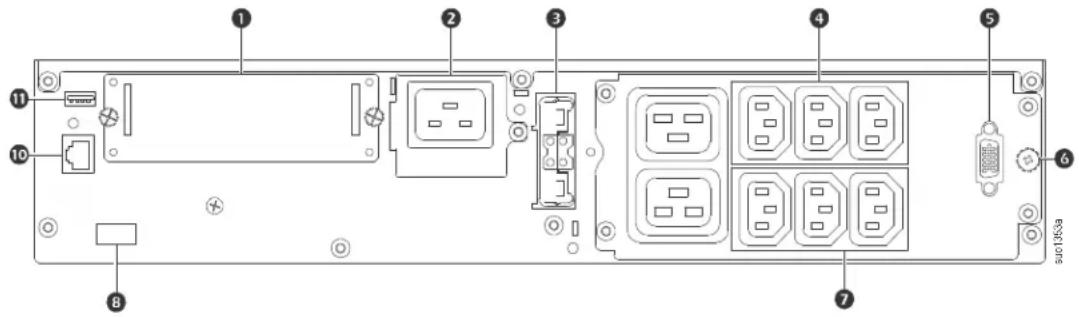

Funktionen auf der Rückseite

Hinweis: Beachten Sie Tabelle "Schlüssel zur Identifikation der Rückblendenmerkmale" auf seite 6 diese bietet einen Schlüssel zu den Angabennummern für die in dieser Anleitung abgebildeten Grafiken der Rückblende.

SRT3000UXI-LI/SRT2200UXI-LI

Schlüssel zur Identifikation der Rückblendenmerkmale

1	SmartSlot	Der SmartSlot kann zum Anschließen optionalen Verwaltungszubehörs verwendet werden.
2	Wechselstromeingang	Schließen Sie die UPS an eine Netzspannungsquelle an.
3	Batteriestrom- und Signalsteckverbinder	Verwenden Sie zum Anschließen von UPS und externem Batteriepack (XLBP) das externe Batteriekabel am externen Batteriepack (XLBP). XLBPs ermöglichen eine verlängerte Laufzeit bei Stromausfällen. Die UPS erkennt automatisch bis zu 10 externe Batteriepacks.
4	Steuerbare Ausgangsgruppe 1	Schließen Sie elektronische Geräte an diese Ausgänge an.
5	Batteriekommunikations anschluss (DB15)	Schließen Sie das Batteriekommunikationskabel vom XLBP an. Dies ermöglicht die Kommunikation zwischen XLBP und UPS.
6	Gehäuseerdungsschrauben	UPS und externe Batteriepacks (XLBP) haben Erdungsschrauben zum Anschließen der Erdungskabel. Trennen Sie die UPS vollständig von der Netzstromversorgung, bevor Sie ein Erdungskabel anschließen.
7	Steuerbare Ausgangsgruppe 2	Schließen Sie elektronische Geräte an diese Ausgänge an.
8	EPO-Anschlussleiste	Über die Anschlussleiste für die Notabschaltung kann die UPS mit einem zentralen EPO-System verbunden werden.
10	Scrieller Anschluss	Der serielle Anschluss dient dem Kommunizieren mit der UPS.Verwenden Sie nur Schnittstellenkits, die von APC by Schneider Electric geliefert oder empfohlen werden. Alle anderen seriellen Schnittstellenkabel passen nicht zum UPS-Anschluss.
11	USB-Anschluss	Dcr USB-Port dient entweder dem Anschließen eines Servers für native Betriebssystemkommunikation oder für Software zur Kommunikation mit der UPS.
12	Netzwerkmanagementkarte (NMC3)	Einzelheiten zu den Anschlüssen finden Sie im Benutzerhandbuch der vorinstallierten NMC3-Karte.

Gerät anschließen

VORSICHT

STROMSCHLAGGEFAHR

• Trennen Sie den Haupteingangsschutzschalter, bevor Sie die UPS oder angeschlossene Geräte installieren oder warten.
• Trennen Sie die externen Batterien, bevor Sie die UPS oder angeschlossene Geräte installieren oder warten.
• UPS-Ausgänge mit Festverdrahtung und Netzschalter können über externe oder automatische Steuerung jederzeit mit Strom versorgt werden.
• Trennen Sie vor jeglichen Wartungsarbeiten an der Ausrüstung die Geräte von der UPS.

Bei Nichtbeachtung dieser Vorschrift kann es zu leichten bis mittelschweren Verletzungen kommen.

Hinweis: Während der ersten zehn normalen Betriebsstunden lädt sich das XLBP auf 90 % seiner Kapazität auf. Während dieser ersten Ladephase liefert die Batterie nicht die volle Laufzeit.

1. Schließen Sie das XLBP an. Weitere Hinweise können Sie dem Installationshandbuch entnehmen.
2. Schließen Sie Geräte an die Stromausgänge auf der Rückseite der UPS an. Siehe "Regelbare Stromausgangsgruppen" auf seite 16.
3. Schließen Sie die UPS an das Stromnetz des Gebäudes an.

UPS ein-/ausschalten

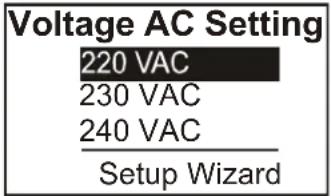

Wenn Sie die UPS das erste Mal einschalten, öffnet sich der Einrichtungsassistent. Befolgen Sie die Anweisungen zum Konfigurieren der UPS-Einstellungen. Siehe "Konfiguration" auf seite 11.

Um die UPS und alle daran angeschlossenen Geräte einzuschalten, drücken Sie die EIN/AUS-Taste am Anzeigepanel. Befolgen Sie die Aufforderungen zum sofortigen oder verzögerten Einschalten der UPS, drücken Sie dann OK.

Hinweis: Wenn keine Eingangsspannung vorhanden und die UPS ausgeschaltet ist, können Sie UPS und angeschlossene Geräte über die Kaltstartfunktion mittels Batteriestrom einschalten.

Um einen Kaltstart durchzuführen, halten Sie die Taste EIN/AUS gedrückt, bis ein Piepston zu hören ist. Das Anzeigepanel leuchtet auf, und die Taste EIN/AUS leuchtet rot.

Drücken Sie zum Einschalten der Ausgangsversorgung noch einmal die Taste EIN/AUS. Wählen Sie die Aufforderung Einschalten, wenn kein Netzstrom anliegt, und drücken Sie OK.

Drücken Sie zum Abschalten der Ausgangsversorgung die TasteEIN/AUS. Befolgen Sie die Aufforderungen zum sofortigen oder verzögerten Abschalten der UPS, drücken Sie dann OK.

Hinweis: Wenn die UPS-Ausgangsversorgung abgeschaltet und der Wechselspannungseingang entfernt wurde, verwendet die UPS weiterhin die Batterie 10 Minuten lang zur internen Stromversorgung. Drücken Sie zum vollständigen Unterbrechen der Stromversorgung die Taste EIN/AUS. Befolgen Sie die Aufforderung zur Auswahl von Interne Abschaltung, drücken Sie dann OK.

UPS-Anzeigeschnittstelle

1	EIN/AUS-TasteBedeutung der Tastenbeleuchtung:-Keine Beleuchtung: UPS und Ausgangsversorgung sind abgeschaltet-Weiße Beleuchtung: UPS und Ausgangsversorgung sind eingeschaltet-Rote Beleuchtung: UPS ist eingeschaltet, Ausgangsversorgung ist abgeschaltet
2	Ladung-SymbolAkustischen Alarm deaktivieren/stumm-Symbol
3	UPS-Statusinformationen
4	Betriebsmodus-Symbole
5	ESC Taste
6	OK Taste
7	UP/DOWN Tasten
8	Statussymbole der regelbaren Ausgangsgruppe
9	Batteriestatussymbole

UPS-Bildschirm bedienen

Mit den UP/DOWN-Tasten blättern Sie durch die Optionen. Drücken Sie die OK-Taste, um die ausgewählte Option zu bestätigen. Drücken Sie die ESC-Taste, um zum vorherigen Menü zurückzukehren.

Die Symbole im LCD-Display können je nach installierter Firmware-Version und spezifischen UPS-Modellen variieren.
	Ladung-Symbol: Die geschätzte Lastkapazität (in Prozent) wird durch die Anzahl der leuchtenden Balken in der Last-Leiste angezeigt. Jeder Balken steht für 16% der Auslastung.
	Stumm-Symbol: Zeigt an, dass der akustische Alarm deaktiviert/stumm ist.
UPS-StatusinformationenDas Statusinformationen-Feld bietet Schlüsselinformationen zum Status der UPS.DasStandard-Menü erlaubt dem Benutzer die Auswahl eines der folgenden Bildschirme. Mit den UP/DOWN-Tasten blättern Sie durch die Bildschirme.Im MenüErweitertblättern Sie automatisch durch die fünf Bildschirme.EingangsspannungAusgangsspannungAusgangsfrequenzLastLaufzeitIm Falle eines UPS-Ereignisses werden Statusaktualisierungen angezeigt, die das aufgetretene Ereignis oder den Zustand definieren.Das Display leuchtet je nach Schweregrad eines Ereignisses oder Zustandes gelb, um eine Meldung anzuzeigen und rot, um einen Alarm anzuzeigen.
Betriebsmodus-Symbole
		On-Line-Modus: Die UPS versorgt angeschlossene Geräte mit bereinigtem Netzstrom.
		Bypass-Modus: Die UPS befindet sich im Bypass-Modus und die angeschlossenen Geräte werden mit Netzstrom versorgt, solange Eingangsspannung und -frequenz innerhalb der konfigurierten Grenzwerte liegen.
		Energiesparmodus: Im Energiesparmodus wird Netzstrom direkt an die Last gesendet.Bei einem Stromausfall wird die Stromversorgung der Last bis zu 8 ms unterbrochen, während die UPS in den On-Line- oder Batterie-Modus wechselt.Bei Aktivierung des Energiesparmodus sind Geräte zu berücksichtigen, die empfindlich auf Stromschwankungen reagieren können.
UPS-Statussymbol
		Batteriemodus: Die UPS versorgt die angeschlossenen Geräte mit Batteriestrom.
		Die UPS hat einen internen Fehler in der Batterie entdeckt. Befolgen Sie die Bildschirmanweisungen.
		Die UPS hat einen kritischen Fehler in der Batterie entdeckt. Die Batterie nähert sich dem Ende ihrer Lebensdauer und ist auszutauschen.
		Gibt einen UPS-Alarm an, der Ihre Aufmerksamkeit erfordert.
Symbole regelbarer Ausgangsgruppen
		Stromversorgung von regelbaren Ausgangsgruppen verfügbar: Die Nummer neben dem Symbol identifiziert die spezifischen Ausgangsgruppen, bei denen Stromversorgung verfügbar ist.Das blinkende Symbol weist darauf hin, dass die Ausgangsgruppe mit Verzögerung von AUS auf EIN geschaltet wird.
		Stromversorgung von regelbaren Ausgangsgruppen nicht verfügbar: Die Nummer neben dem Symbol identifiziert die spezifischen Ausgangsgruppen, bei denen keine Stromversorgung verfügbar ist.Das blinkende Symbol weist darauf hin, dass die Ausgangsgruppe mit Verzögerung von EIN auf AUS geschaltet wird.
Batteriestatussymbole
		Batterieladestatus: Zeigt den Battericladcstatus an.
		Batterieladung erfolgt: Zeigt an, dass die Batterie geladen wird.

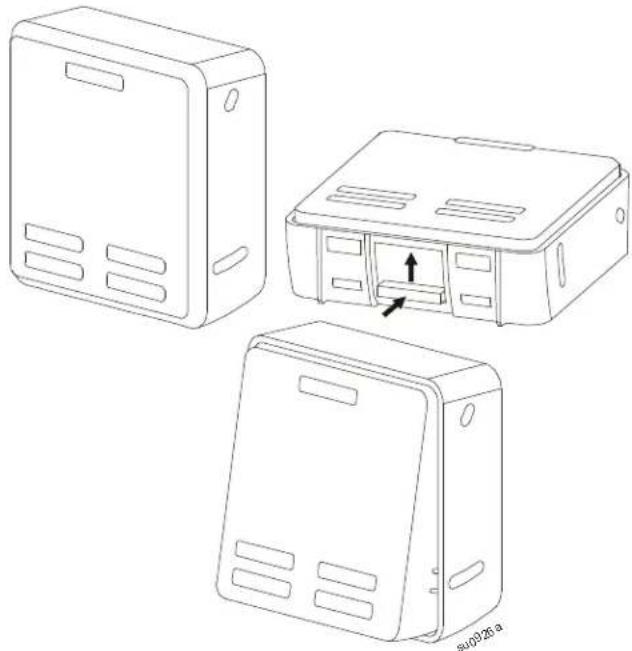

LCD-Display-Winkelanpassung

Der Winkel des LCD-Displays kann zum einfachen Betrachten der angezeigten Meldungen angepasst werden.

1. Entfernen Sie die Frontblende.
2. Suchen Sie die Taste an der Unterseite des Bildschirms.
3. Drücken Sie die Taste und schieben die Unterseite des LCD-Bildschirms heraus. Wenn der Bildschirm den maximalen Winkel erreicht, ist ein Klickgeräusch zu vernehmen.

Das UPS-Display hat Standard- und erweiterte Menübildschirme. Bei der ersten Installation wird ausgewählt, ob die Standard- oder die erweiterten Menüs angezeigt werden. Diese Auswahl kann jederzeit über das Menü Konfiguration geändert werden.

In den Standard-Menüs finden Sie besonders häufig verwendete Funktionen.

Die erweiterten Menüs bieten zusätzliche Optionen.

Hinweis: Die Menüanzeigen können je nach Modell und Firmware-Vision variieren.

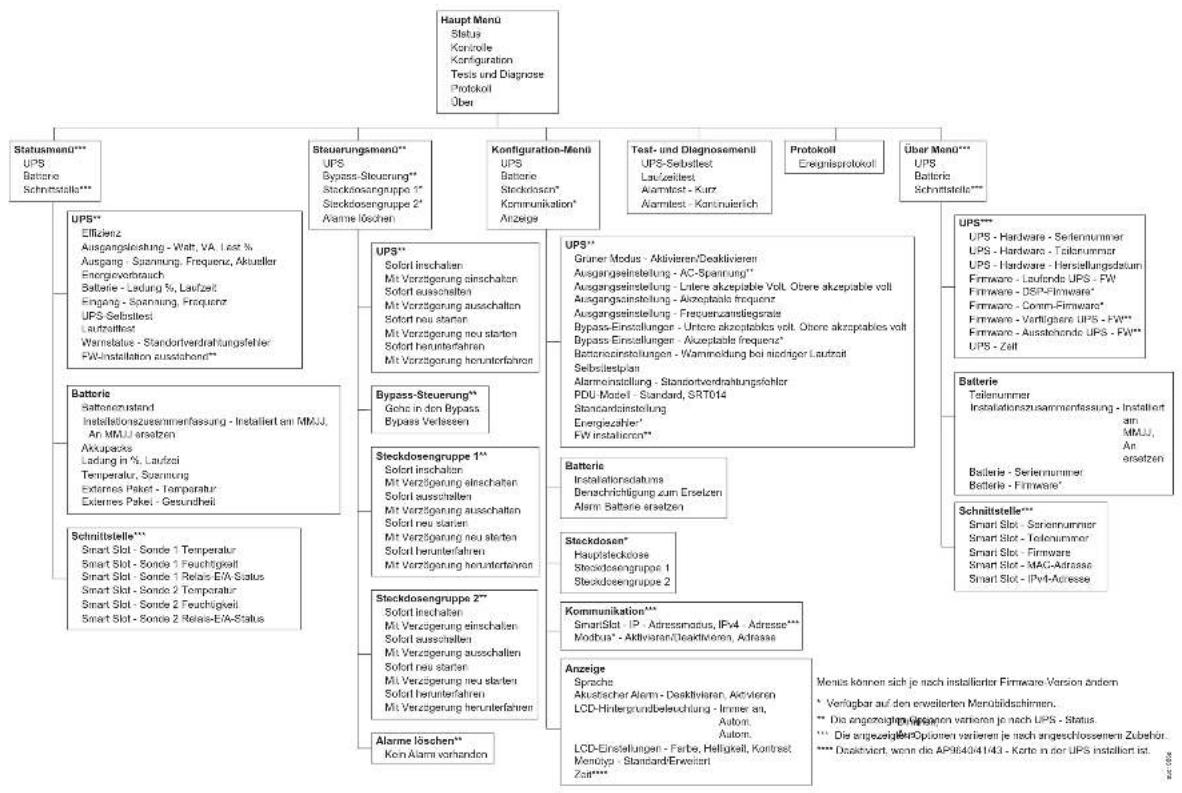

UPS Menü-Übersicht

    B --> E["Steuerungsmenü** UPS\nBypass-Steuerung**\nStockdosengruppe 1**\nStockdosengruppe 2**\nAlarme löschen"]

    C --> F["Konfiguration-Menü\nUPS\nBatterie\nStockklosen*\nKommunikation* \nAnzeige"]

    D --> G["Bypass-Steuerung**\nGene in den Bypass\nBypass Verleseen"]

    E --> H["UPS**\nSolari inschalten\nMit Vorszgebung einschalten\nSolari ausschalten\nMit Vorszgebung ausschalten\nSolari neu staten\nMit Vorszgebung neu staten\nSolari herunterfahren\nMit Vorszgebung herunterfahren"]

    F --> I["UPS**\nGruner Modas - Aktivieren/Deaktivieren\nAusgangseinstellung - AC-Spannung**\nAusgangseinstellung - Untere akzeptable Volt. Obere akzeptable volt\nAusgangseinstellung - Akzeptable frequent\nAusgangseinstellung - Frequenzamittelgraste\nBypass-Einstellungen - Untere akzeptables volt. Obere akzeptables volt\nBypass-Einstellungen - Akzeptable frequency*\nBatonocinstellungen - Wammoldung bei nichtiger Laufzeit\Sebelleistplan\Alarmreinstellung - Standortverdrautungsfehler\nPDU Model - Standard, SRT014\Stancardsinstellung\Energiezahier*\nFW installieren**"]

    G --> J["Batterie\nInstallationsdislums\nDenzrichtigung zum Erselzen\Alarm Batterie ersetzen"]

    H --> K["Stackdosen*\nHauptslecklose\nStockdosengruppe 1\nStockdosengruppe 2"]

    I --> L["Kommunikation***\nSmartSlot IP - Adresornatus, IPv4 - Adresse***\nModbus* - Aktivieren/Deaktivieren, Adresse"]

    J --> M["Alarme löschen**\nKon Alarm vorhanden"]

    K --> N["Alarme löschen**\nKon Alarm vorhanden"]

    L --> O["Mentis können sich je nach installierte Firmware Version ändern\n* Verfügbar auf den erweiterten Merübildschirmen.\n** Die angegenplanungen verlieren je nach UPS - Status.\n*** Die angegebenen Optionen verlieren je nach angeschlussenen Zubehör.\n**** Deskivort, wenn die AP36404143 - Korte in der UPS installiert ist."]

UPS-Einstellungen

Es gibt drei Möglichkeiten, UPS-Konfigurationsoptionen zu wählen.

1. Wenn Sie die UPS das erste Mal einschalten, öffnet sich der Einrichtungsassistent. Wählen Sie in jedem Menübildschirm die gewünschten Einstellungen. Drücken Sie nach Auswahl der jeweiligen UPS-Einstellung die OK-Taste.

Hinweis: Die UPS schaltet sich erst ein, wenn alle Einstellungen konfiguriert wurden.

1. Hauptmenü/Konfiguration/UPS/Standardeinstellung. Dieser Bildschirm ermöglicht dem Nutzer die Rücksetzung der UPS auf die Werkseinstellungen. Drücken Sie nach Auswahl der UPS-Einstellung die OK-Taste. Siehe "Konfiguration" auf seite 11 und "UPS Menu Overview".

2. Konfigurieren Sie die Einstellungen über eine externe Schnittstelle, z. B. die Netzwerkmanagement-Webschnittstelle.

Startkonfiguration

Funktion Beschreibung
	Wählen Sie die für die Anzeige verwendete Sprache.Welche Sprachoptionen verfügbar sind, hängt vom Modell und von der Firmwareversion ab.Optionen:DeutschFrancais (Französisch)ItalianoDeutschSpanischPortugiesischJapanischR u s s i a n
	Wählen Sie die Ausgangsspannung.Die Optionen sind von Modell zu Modell unterschiedlich.Optionen:208 Vac220 Vac230 Vac240 Vac
	DieStandard-Menüoptionen sind die am häufigsten verwendeten.Die erweiterten Menüoptionen werden von IT-Experten verwendet, die ausführliche Angaben zu Konfigurationen und Berichten benötigen.
	Die MenüoptionZeiterlaubt dem Benutzer das Einstellen von Datum und Zeit.

Allgemeine Einstellungen

Diese Einstellungen können Sie jederzeit über das Display oder die Netzwerkmanagement-Webschnittstelle konfigurieren.

	Parameter Standardwert Optionen		Beschreibung
Konfigurationsmenü UPS	Eco-Modus	Deaktiviert Deaktiviert	Aktivieren	Deaktivieren oder aktivieren Sie den Energiesparmodus.
	AC-Einstellung NA	(siehe Beschreibung)	220 V, 230 V, 240 V	dicht zum Einstellen der Ausgangsspannung für die UPS. Diese Einstellung kann nur geändert werden, wenn die UPS-Ausgabe aus ist.Diese Einstellungen können je nach UPS-Modell variieren.Standardwert:Der während der Ersteinrichtung vom Benutzer gewählte Wert. Ein Rücksetzen auf die Werkseinstellungen ändert nicht den gewählten Wert.
	Untergrenze Akzeptabel Spannung	198 V bei 220 V ausgabe 207 V bei 230 V ausgabe 216 V bei 240 V ausgabe	220 V - 186 bis 198 V230 V - 195 bis 207 V240 V - 204 bis 216 V	Wenn die UPS-Eingangsspannung zwischen dem unteren und dem oberen akzeptablen Spannungswert liegt, arbeitet die UPS bei Aktivierung im Energiesparmodus.Wenn die Ausgangsspannung den akzeptierten Bereich verlässt, schaltet die UPS vom Energiesparmodus in den On-Linc- oder Batteriemodus.
	Obergrenze Akzeptabel Spannung	242 V bei 220 V ausgabe 253 V bei 230 V ausgabe 264 V bei 240 V ausgabe	220 V - 242 bis 253 V230 V - 253 bis 265 V240 V - 264 bis 270 V
	Ausgangsfrequenz	Auto 50/60 ± 3 Hz Auto 50/60 ± 3 Hz 50 ± 0,1 Hz 50 ± 3,0 Hz 60 ± 0,1 Hz 60 ± 3,0 Hz		Dient zum Einstellen der Ausgangsfrequenz für die UPS.
	Ausgangsfrequenz Anstgesch	1 Hz/s 0,5 Hz/s	1 Hz/s2 Hz/s4 Hz/s	Wählen Sie die Geschwindigkeit zur Änderung der Ausgangsfrequenz in Hertz pro Sekunde.
	Untere Bypass-Akzeptabel Spannung	160 V 220 V - 160 bis 198 V230 V - 160 bis 207 V240 V - 160 bis 216 V		Wenn die UPS-Eingangsspannung zwischen dem unteren und dem oberen akzeptablen Spannungswert liegt, kann die UPS bei Aktivierung in den Bypass-Modus gehen.
	Obere Bypass-Akzeptabel Spannung	255 V bei 220 V ausgabe 265 V bei 230 V ausgabe 270 V bei 240 V ausgabe	220 V - 242 bis 264 V230 V - 253 bis 270 V240 V - 264 bis 270 V
	Akzeptable Frequenz für die Bypass-Einstellung	Breitere Frequenz 47 - 63 Hz	Brecitere Frequenz 47 - 63 HzAusgangsfrequenzeinstellung verwenden	Die Einstellung Breitere Frequenz aktiviert den Bypass-Modusbetrieb für einen Eingangsfrequenzbereich von 47-63 Hz.
	Alarm bei geringer Laufzeit	150 Sekunden 0 bis 1800	Sekunden Die UPS gibt einen akustischen Alarm ab, wenn die verbleibende Laufzeit diesen Schwellwert erreicht hat.
	Selbsttestzeitplan	Start + alle 14 Tage nach dem letzten Test	NicStartupStart + 7 TageStart + 14 Tage	Dies ist das Intervall, in dem die UPS einen Selbsttest durchführt.

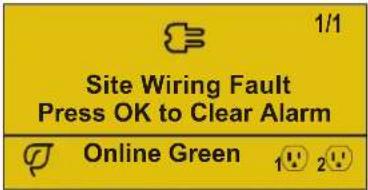

Konfigurationsmenü UPS	Verdrahtungsfehler am Aufstellort	Benutzer kann bestätigen	DeaktiviertAktivierenBenutzer kann bestätigen	Ermöglicht dem Benutzer, das Verhalten der UPS in Reaktion auf den Verkabelungsfehleralarm zu konfigurieren, der bei einem falschen Wechselstromnetzanschluss mit Vertauschung von Eingangsphase und Nullleiter ausgelöst wird.Deaktiviert:Die UPS zeigt dem Benutzer niemals einen Verkabelungsfehler an.Aktivieren:Die UPS warnt den Benutzer bei einem aufgefundenen Verkabelungsfehler. Der Alarm kann nicht zurückgesetzt werden, bis der Verdrahtungsfehler am Aufstellort beseitigt ist.Benutzer kann bestätigen:Die UPS warnt den Benutzer bei einem aufgefundenen Verkabelungsfehler. Der Alarm bleibt aktiv, bis der Benutzer ihn durch Drücken von OK quittiert.
	PDU-Modell Standard		SRT014	Wählen Sie für einen korrekten Betrieb der Stromverteilereinheit (PDU) das in der UPS installierte PDU-Modell.Nähere Einzelheiten finden sich in der Benutzerdokumentation für das PDU-Modell SRT014.
	Standardeinstellungen	Nein Ja/Nein Erlaubt dem	Nutzer die Wiederherstellung der UPS-Werkseinstellungen.
	Energiemesser rücksetzen	Nein Ja/Nein Der Energiemesser speichert Informationen zur UPS-Ausgangsenergienutzung.Die Reset-Funktion erlaubt dem Benutzer die Rücksetzung desEnergiemessersauf 0 kWh.
	FW installieren Nicht installieren • Nicht installieren• Jetzt• Nächste Aus			Die Meldung erscheint, wenn der Ausgang EINGESCHALTET ist und die neue Firmware zur Installation in der UPS verfügbar ist.Wählen Sie die Option zur Installation des Firmware-Updates in der UPS.Hinweis:Ist die OptionJetzt (Now)gewählt, wird die angeschlossene Last nicht vor Eingangsstromausfällen und anderen Eingangsleistungsstörungen während der FW-Aktualisierung geschützt.
Konfigurationsmenü Batterie	Installationsdatum	Batterie- Installationsdatum	Monat-Jahr Geben Sie das Installationsdatum des Batteriepacksein.
	Austauschbenachrichtigungszeit	183 Tage • 0 – 360 Tage	• -1	Wählen Sie zum Einstellen des akustischen Alarms Ende der Betriebslebenszeit steht bevor die Anzahl der Tage vor Ablauf des geschätzten Endes der Batterielebenszeit.Wenn dieses Datum erreicht ist, gibt die UPS einen akustischen Alarm aus, und eine Meldung erscheint am Bildschirm.Beispiel: Beim Standardwert erscheint der akustische Alarm Ende der Betriebslebenszeit steht bevor 183 Tage vor dem geschätzten Ende der Betriebslebenszeit.Um die Benachrichtigungen zu deaktivieren, wählen Sie -1.
	Ersatzbatterie-Alarmzeit	14 Tage • 0 – 180 Tage	• -1	Der akustische Alarm Ende der Betriebslebenszeit kann stumm geschaltet werden.Geben Sie die Anzahl der Tage zwischen der Quittierung eines akustischen Alarms Ende der Betriebslebenszeit steht bevor und dem nächsten Alarm Ende der Betriebslebenszeit steht bevor ein.Um die Benachrichtigungen zu deaktivieren, wählen Sie -1.
Konfigurationsmenü Anzeige	Sprache	Deutsch Deutsch	Francais (Französisch) Italiano Deutsch Spanish Portugicsisch Japanisch Russian	Wählen Sie die für die Anzeige verwendete Sprache.Welche Sprachoptionen verfügbar sind, hängt vom Modell und von der Firmwareversion ab.
	Akustischer Alarm	Aktivieren	• Deaktiviert • Aktivieren	Wenn akustische Alarme deaktiviert sind, gibt die UPS niemals einen akustischen Alarm aus.
	LCD Hintergrundbeleuchtung	Automatische Abblendung	Immer an Automatische Abblendung Automatisch aus	Zum Energiesparen verdunkelt sich die LCD-Hintergrundbeleuchtung bzw. schaltet sich ab, wenn keine Ereignisse aktiv sind.Die Bildschirmbeleuchtung wird vollständig wiederhergestellt, wenn sich der UPS-Status aufgrund eines Ereignisses ändert oder eine Taste am Display gedrückt wird.
	LCD-Einstellung	Optimale Werte Farbe	Helligkeit Contrast	Passen Sie Helligkeit und Kontrast individuell für jede Farbe der LCD-Hintergrundbeleuchtung an.
	Menüart	Nutzerauswahl Standard	Fortgeschr.	In den Standard-Menüs finden Sie besonders häufig verwendete Funktionen.Die erweiterten Menüoptionen enthalten alle Parameter.
	Zeit	UTC-Zeit:Die koordinierte Weltzeit (UTC, Universal Time Coordinated) ist eine koordinierte Zeitskala, die vom Bureau International des Poids et Mesures (BIPM) verwaltet wird.	TT-MMM-JJJJ HH:MM:SS am/pm	[Nur für Nicht-NC-Modelle: Durchblättern Sie die Feldcr, um die Zeit einzustellen].Hinweis:Nicht anwendbar, wenn die AP9640/41/43 Netzwerkverwaltungskarte (NMC) ist UPS verbunden.
	Parameter Standardwert Optionen		Beschreibung
Konfigurationsmenü ausgänge	Einschalten Verzögerung	0 Sekunden 0 – 1800 Sekunden Wählen Sie die von den regelbaren Ausgangsgruppen abgewartete Zeit zwischen Empfang des Einschaltbefehls und tatsächlichem Startvorgang.
	Ausschalten Verzögerung	90 Sekunden 0 – 32767 Sekunden Wählen Sie die von den regelbaren Ausgangsgruppen abgewartete Zeit zwischen Empfang des Abschaltbefehls und tatsächlichem Abschalten.
	Reboot Dauer	8 Sekunden 4 – 300 Sekunden Legen Sie fest, wie lange die regelbaren Ausgangsgruppen abgeschaltet bleiben sollen, bevor die UPS neu startet.
	Minimale ausgegebene Laufzeit	0 Sekunden 0 – 32767 Sekunden Wählen Sie die Dauer der Batterielaufzeit, die zur Verfügung stehen muss, bevor sich die regelbaren Ausgangsgruppen nach dem Herunterfahren mittels Batteriebetrieb wieder einschalten.
	Lastabwurfzeit im Batteriebetrieb	Deaktiviert Deaktiviert Aktivieren		Zum Sparen der Batterieleistung kann die UPS die Stromversorgung von nicht verwendeten regelbaren Ausgangsgruppen trennen. Verwenden Sie zum Konfigurieren der Trennverzögerungszeit für diese Funktion die Einstellung Lastabwurfzeit im Batteriebetrieb.
	Lastabwurfzeit im Batteriebetrieb	5 Sekunden 5 – 32767 Sekunden Legen Sie fest, wie lange die regelbaren Ausgangsgruppen vor dem Abschaltung im Batteriebetrieb arbeiten dürfen.
	Lastabwurf/ Laufzeit	Deaktiviert Deaktiviert Aktivieren		Zum Sparen der Energieleistung kann die UPS die Stromversorgung von regelbaren Ausgangsgruppen trennen, wenn der Schwellwert für die Lastabwurf- Laufzeit erreicht ist.
	Lastabwurf- Laufzeit	0 Sekunden	0 – 3600 Sekunden	Wenn der ausgewählte Laufzeitschwellwert erreicht ist, schaltet die UPS die regelbaren Ausgangsgruppen ab.
	Lastabwurf/ Überlastung	Deaktiviert Deaktiviert Aktivieren		Zum Energiesparen im Falle einer Überlastung von mehr als 105 % (Ausgabe) schalten sich die regelbaren Ausgangsgruppen sofort aus. Die regelbaren Ausgangsgruppen schalten sich nur mit einem manuellen Neustartbefehl wieder ein, sobald die Überlastung korrigiert ist.
Konfigurationsmenü Netzwerk management (nur für NC-Modelle)	IP-Adressmodus		Manuell, DHCP, BOOTP	Weitere Informationen finden Sie in der Dokumentation zum Network Management Utility.
	IP-Adresse		Programm-IP, Subnetz, Gateway
Konfigurationsmenü Kommunikations-Modbus	Modbus Deaktiviert		Deaktiviert Aktivieren	Ermöglicht das Aktivieren oder Deaktivieren der UPS-Modbusfunktion.
	Modbus-Adresse	11 - 223 Ermöglicht die Auswahl der Modbus-Adresse

Controllable Outlet Groupsversorgt angeschlossene Geräte mit Batterienotstrom.

Übersicht

Die regelbaren Ausgangsgruppen können über die Erweitert-Menüoptionen konfiguriert werden.

Siehe "Allgemeine Einstellungen" auf seite 12.

Die regelbaren Ausgangsgruppen können so konfiguriert werden, dass sie angeschlossene Geräte einzeln ausschalten, einschalten, herunterfahren, in den Ruhezustand versetzen und neu starten.

• Ausschalten: Trennen Sie die Ausgangsleistung der angeschlossenen Geräte entweder sofort über die Funktion Sofort abschalten oder nach einer konfigurierten Verzögerung über die Funktion Mit Verzögerung abschalten. Hinweis: Regelbare Ausgangsgruppen können nur über die Funktion Einschalten eingeschaltet werden.
• Einschalten: Verbinden Sie die Ausgangsleistung mit den angeschlossenen Geräten entweder sofort über die Funktion Sofort einschalten oder nach einer konfigurierten Verzögerung über die Funktion Mit Verzögerung abschalten.
• Herunterfahren: Trennt die Stromversorgung der angeschlossenen Geräte entweder sofort oder nach einer konfigurierten Verzögerung. Die Geräte stellen die Verbindung nach einer konfigurierten Verzögerung wieder her, wenn der Netzstrom verfügbar und andere konfigurierte Bedingungen erfüllt werden. Jede regelbare Ausgangsgruppe kann separat konfiguriert werden, damit Power-Sequencing für an eine beliebige regelbare Ausgangsgruppe angeschlossene Geräte ermöglicht wird.
• Neustart: Trennen Sie die Stromversorgung der angeschlossenen Geräte entweder sofort oder nach einer konfigurierten Verzögerung. Verbinden Sie die Geräte nach einer konfigurierten Verzögerung wieder, wenn der Netz- oder Batteriestrom verfügbar und andere konfigurierte Bedingungen erfüllt werden. Jede regelbare Ausgangsgruppe kann separat konfiguriert werden, damit Power-Sequencing für an eine beliebige regelbare Ausgangsgruppe angeschlossene Lasten ermöglicht wird.
• Ruhezustand: Dieser Modus ist ein Neustart mit einer verlängerten Dauer, bei der (ein) Ausgang/Ausgänge abgeschaltet bleiben.

Trennen Sie die Stromversorgung der angeschlossenen Geräte entweder sofort oder nach einer konfigurierten Verzögerung. Verbinden Sie die Geräte nach einer konfigurierten Verzögerung wieder, wenn der Netz- oder Batteriestrom verfügbar und andere konfigurierte Bedingungen erfüllt werden.

Jede regelbare Ausgangsgruppe kann separat konfiguriert werden, damit Power-Sequencing für an eine beliebige regelbare Ausgangsgruppe angeschlossene Geräte ermöglicht wird.

Verwenden Sie zur Konfiguration des Ruhezustands eine externe Schnittstelle, wie die Netzwerkmanagement-Webschnittstelle.

- Automatisches Abschalten oder Herunterfahren, wenn bestimmte Bedingungen auftreten; basierend auf den über die Konfigurationsmenüs Ausgänge eingestellten Benutzerkonfigurationen. Siehe "Konfiguration" auf seite 11.

Anschließen regelbarer Ausgangsgruppen

• Schließen Sie kritische Geräte an eine regelbare Ausgangsgruppe an.
• Schließen Sie Peripheriegeräte an die anderen regelbaren Ausgangsgruppen an.

- Zum Einsparen der Batterielaufzeit während eines Stromausfalls können nicht benötigte Geräte darauf konfiguriert werden, sich abzuschalten. Verwenden Sie die im Abschnitt Allgemeine Einstellungen definierten Optionen Lastabwurfzeit im Batteriebetrieb aktivieren/deaktivieren und Lastabwurfzeit im Batteriebetrieb. Siehe "Allgemeine Einstellungen" auf seite 12.

- Wenn Ausrüstung über abhängige Peripherie verfügt, die in einer bestimmten Reihenfolge neu gestartet oder abgeschaltet werden muss (bspw. wenn ein Ethernet-Switch neu gestartet werden muss, bevor ein angeschlossener Server neu gestartet werden kann), verbinden Sie die Geräte an verschiedenen Ausgangsgruppen. Jede regelbare Ausgangsgruppe kann unabhängig von anderen Gruppen konfiguriert werden.

- Verwenden Sie die Konfigurationsmenüs, um das Verhalten der regelbaren Stromausgangsgruppen im Falle eines Stromausfalls zu konfigurieren.

Übersicht

Die Notabschaltungsoption (EPO) ist ein Merkmal, das sämtliche angeschlossenen Geräte sofort von der Netzstromversorgung trennt. Die UPS wird dabei sofort heruntergefahren und schaltet nicht auf Batteriestrom um. Schließen Sie jede UPS an die Notabschaltung an. Sind mehrere Geräte mit einem Notabschaltungsschalter zu steuern, muss jede UPS separat mit diesem Schalter verbunden werden.

Die UPS muss neu gestartet werden, damit die Stromversorgung an den angeschlossenen Geräten wiederhergestellt werden kann. Drücken Sie die Taste EIN/AUS an der UPS-Frontblende.

VORSICHT

STROMSCHLAGGEFAHR

• Halten Sie sich an die einschlägigen Elektrovorschriften.
  • Die Verdrahtung muss von einem qualifizierten Elektriker durchgeführt werden.
• Schließen Sie die UPS immer an die geerdete Steckdose an.

Bei Nichtbeachtung dieser Vorschrift kann es zu leichten bis mittelschweren Verletzungen kommen.

Schließkontake

1. Wenn es sich beim Notabschaltungsschalter oder bei den Relaiskontakten um Schließkontakte handelt, verbinden Sie die vom Schalter bzw. den Kontakten abzweigenden Drähte mit Pol 1 und 2 der Klemmleiste für die Notabschaltung. Empfohlene Drahtstärke 0,08 bis 1,3 mm².

1. Befestigen Sie die Drähte durch Anziehen der Schrauben.

Wenn die Kontakte geschlossen werden, schaltet sich die UPS AUS, und die Last wird nicht weiter mit Spannung versorgt.

Öffnerkontakte

1. Wenn es sich beim Notabschaltungsschalter oder bei den Relaiskontakten um Öffnerkontakte handelt, verbinden Sie die vom Schalter bzw. den Kontakten abzweigenden Drähte mit Pol 2 und 3 der Klemmleiste für die Notabschaltung. Empfohlene Drahtstärke 0,08 bis 1,3 mm².

1. Setzen Sie eine Drahtbrücke zwischen Pol 1 und 2 ein. Befestigen Sie die Drähte durch Anziehen der drei Schrauben an Position 1, 2 und 3.

Wenn die Kontakte geöffnet werden, schaltet sich die UPS AUS, und die Last wird nicht weiter mit Spannung versorgt.

Hinweis: Pol 1 ist die Stromquelle des EPO-Stromkreises und liefert einige Milliampere des 24-V-Stroms.

Wenn die Notabschaltung als Öffnerkontakt (NC) ausgelegt ist, sollte der Notabschaltungsschalter bzw. das entsprechende Relais den Anforderungen eines potentialfreien Schaltkreises für Anwendungen mit sehr niedriger Spannung und Stromstärke entsprechen. Im Allgemeinen sind dafür vergoldete Kontakte erforderlich.

Bei der EPO-Schnittstelle handelt es sich um einen SELV-Stromkreis (Safety Extra Low Voltage Circuit, Sicherheits-Niederspannungsstromkreis). Die EPO-Schnittstelle darf ausschließlich an andere SELV-Schaltungen angeschlossen werden. Die EPO-Schnittstelle überwacht Schaltungen, bei denen kein definiertes Spannungspotenzial vorliegt. SELV-Schaltkreise werden durch einen Schalter oder ein sachgemäß gegen die Stromversorgung isoliertes Relais gesteuert. Die EPO-Schnittstelle darf nur an eine solche SELV-Schaltung angeschlossen werden. Andernfalls muss mit Schäden an der UPS gerechnet werden.

Verwenden Sie einen der nachfolgend aufgeführten Kabeltypen, um die UPS mit dem Notabschaltungsschalter zu verbinden.

• CL2: Kabel der Klasse 2 für allgemeine Anwendungen.
• CL2P: Plenumkabel zur Verwendung in Rohrleitungen, Deckenhohlräumen und anderen zur Luftversorgung genutzten Räumen
• CL2R: Steigleitung für vertikale Verlegung in Schächten und zwischen Stockwerken
• CLEX: Spezialkabel zur Verwendung in Wohnungen und in Kabelkanälen
• Bei Installation in Kanada: Nur CSA-zertifizierte Kabel, Typ ELC (Kleinstspannungskabel) verwenden.
• Bei Installation außerhalb der USA und Kanadas: Verwenden Sie handelsübliche Niederspannungskabel, die den in Ihrem Land geltenden Elektrovorschriften entsprechen.

Netzwerkverwaltungsschnittstell (nur für NC-Modelle)

Einführung

Die UPS besitzt einen Netzwerk- und Konsolenanschluss, die zum Zugreifen auf die Netzwerkverwaltungsschnittstelle genutzt werden können. Weitere Informationen finden Sie im Installationshandbuch der Netzwerkmanagementkarte, das mit diesem Produkt geliefert wird.

IP-Adresskonfiguration

Die Standard-TCP/IP-Konfigurationseinstellung DHCP geht davon aus, dass ein richtig konfigurierter DHCPServer zur Bereitstellung von TCP/IP-Einstellungen an die Netzwerkverwaltungsschnittstelle verfügbar ist.

Falls eine Netzwerkverwaltungsschnittstelle eine IPv4-Adresse von einem DHCP-Server empfängt, können Sie über die Bildschirmmenüs Info/Schnittstelle im Display die Adresse einsehen.

Verwenden Sie zur Einrichtung einer statischen IPv4-Adresse das Konfigurationsmenü im Display. Stellen Sie IPAdresse, Subnetzmaske und Gateway über das Konfigurationsmenü ein.

Nutzerinformationen zur Netzwerkverwaltungsschnittstelle und Einrichtungsanweisungen finden Sie in der Bedienungsanleitung.

Verwandte Dokumente

Zugehörige Dokumente finden Sie auf der Website von APC by Schneider Electric unter www.apc.com.

Smart-Batterieverwaltung

Definitionen

• Smart externe Batterieerweiterung: Ein Gehäuse, das (eine) Ersatzbatterie(n) und Batterieverwaltungselektronik enthält.
• Nutzerschnittstelle: Eine Schnittstelle, über die ein Nutzer mit dem System interagieren kann. Dies kann ein UPS-Display, eine Netzwerkverwaltungsschnittstelle oder die PowerChute™ Network Shutdown-Software beinhalten.

HINWEIS: Verwenden Sie keine Batterie, die nicht von APC by Schneider Electric zugelassen ist.

Das System erkennt nicht das Vorhandensein einer nicht von APC by Schneider Electric zugelassenen Batterie, was sich negativ auf den Systembetrieb auswirken kann.

Der Einsatz einer nicht von APC zugelassenen Batterie lässt die Herstellergarantie erlöschen.

Wartung

- Batteriezustandsüberwachung: Batterieenergieabgabe und -spannung werden zum Bewerten des Zustands der installierten Batterien überwacht, wenn die UPS im Batteriebetrieb arbeitet.

Die Überwachung des Batteriezustands erfolgt während eines UPS-Selbsttests, während eines Laufzeit-Kalibrierungstests und wenn sich die UPS im Batteriebetrieb befindet.

Die UPS kann zur Durchführung regelmäßiger automatischer Selbsttests konfiguriert werden.

Ende der Betriebslebenszeit

- Nachricht über nahendes Ende der Betriebslebenszeit: Eine Warnmeldung erscheint im UPS-Display, wenn das Ende der Betriebslebenszeit einer Ersatzbatterie bevorsteht. Konfigurationsdetails finden Sie unter Ersatzbenachrichtigungszeit und Batterieaustausch-Alarmzeit in der UPS-Bedienungsanleitung.

- Benachrichtigung über erforderlichen Austausch: Das UPS-Display zeigt an, wann ein Austausch des XLBP erforderlich ist. Das XLBP ist so bald wie möglich zu ersetzen.

Recycling: Führen Sie das XLBP dem Recycling zu. Bauen Sie die Teile nicht auseinander.

Empfohlene Aktionen nach Installation neuer XLBPs

Einzelheiten zu den Optionen im Test- und Diagnosemenü für die folgenden Tests finden Sie in der UPS-Bedienungsanleitung:

• Selbsttest
• Laufzeittest
• Optischer Alarmtest

Folgende Aktionen sind nach Installation eines neuen XLBP durchzuführen:

• Stellen Sie sicher, dass die UPS an die Stromversorgung angeschlossen und die Ausgangsleistung eingeschaltet ist.

• Wenn eine neue XLBP rung installiert ist, stellen Sie sicher XLBP, dass es vom System erkannt wird.

• Führen Sie einen optischen Alarmtest für die UPS durch.
  – Prüfen Sie, ob die LED an allen installierten XLBP leuchtet.
  – Warten Sie mindestens 24 Stunden, bis sich das XLBP aufgeladen hat.

• Stellen Sie sicher, dass die UPS-Last 400 Watt übersteigt. Dies kann über das USB-Display verifiziert werden.

• Führen Sie einen UPS-Selbsttest durch.
• Falls die UPS-Netzstromversorgung zum Zeitpunkt der Installation des externen Batteriepacks nicht verfügbar ist, schalten Sie die UPS-Ausgabe vom Batteriestrom 30 Sekunden ein. Dadurch kann die UPS alle installierten XLBPs erkennen.

Anweisungen zum Ein- und Ausschalten der UPS finden Sie in der UPS-Bedienungsanleitung.

- Stellen Sie über das UPS-Display sicher, dass die Installationsdaten der ausgetauschten XLBPs auf das aktuelle Datum eingestellt sind.

Die Installationsdaten können manuell über das UPS-Display geändert werden.

Konfigurationsdetails finden Sie unter Batterieinstallationsdatum in der UPS-Bedienungsanleitung.

• Lassen Sie das System zur Sicherstellung voller Autonomiezeit 24 Stunden aufladen.
• Führen Sie einen Laufzeitkalibrierungstest über die Benutzeroberfläche durch.

Installation und Austausch des externen Batteriepacks

Beachten Sie die Installations- und Austauschanweisungen in der Installationsanleitung des externen Batteriepacks.

Fehlerbehebung

Verwenden Sie die folgende Tabelle, um kleinere Installations- und Betriebsprobleme selbst zu lösen. Bei komplizierteren Problemen kontaktieren Sie bitte APC by Schneider Electric über die Webseite www.apc.com.

Die UPS verfügt über aktualisierbare Firmware.

Weitere Informationen finden Sie auf der APC by Schneider Electric-Webseite (www.apc.com/Support) oder bei Ihrem örtlichen Kundencenter.

Problem und mögliche Ursache Lösung
Die UPS lässt sich nicht einschalten oder gibt keinen Strom ab
Die UPS ist nicht mit dem Stromnetz verbunden.	Sorgen Sie dafür, dass das Netzkabel richtig an die Steckdose angeschlossen ist.
Das UPS-Display zeigt sehr niedrige oder keine Netzstromversorgung.	Prüfen Sie die Netzstromversorgung auf akzeptable Stromversorgungsqualität.
Es gibt einen internen UPS-Alarm oder eine Meldung.	Das UPS-Display zeigt eine Meldung zur Identifikation des Alarms oder der Meldung und die Korrekturmaßnahme an.
UPS gibt einen akustischen Alarm aus
Normaler UPS-Betrieb bei Batteriebetrieb. Die UPS	PS arbeitet im Batteriebetrieb.Beachten Sie den Status der UPS entsprechend der UPS-Displayanzeige.Drücken Sie eine beliebige Taste zum Stummschalten aller akustischen Alarme.
Die UPS gibt einen akustischen Alarm aus und zeigt eine rote oder gelbe Hintergrundbeleuchtung im UPS-Display.	Die UPS hat eine Störung erkannt.Informationen entnehmen Sie bitte dem Display-Bildschirm.
Die UPS liefert nicht die erwartete Überbrückungszeit im Batteriebetrieb.
Der UPS-Batterien sind durch einen kürzlich aufgetretenen Stromausfall fast erschöpft oder nähern sich dem Ende ihrer Betriebslebenszeit.	Laden Sie die Batterien auf. Batterien müssen nach längeren Stromausfällen aufgeladen werden und haben eine kürzere Nutzungsdauer, wenn sie häufig zugeschaltet oder bei hohen Temperaturen verwendet werden. Kurz vor Ablauf der Nutzungsdauer der Batterien sollten sie ersetzt werden, auch wenn die MeldungBatterie ersetzen noch nicht angezeigt wird.
Es tritt eine Überlastung der UPS auf.	Die angeschlossenen Geräte überschreiten die maximale Last. Die Produktspezifikationen finden Sie auf der Internetseite von APC by Schneider Electric Web unterwww.apc.com.Die UPS gibt einen anhaltenden akustischen Alarm aus, bis die Überlastung korrigiert ist.Trennen Sie zum Korrigieren der Überlastung nicht benötigte Geräte von der UPS.
UPS arbeitet im Batteriebetrieb, während sie an den Netzstrom angeschlossen ist
Der thermische Eingangsschutzschalter hat ausgelöst.	Verringern Sie die Last an der UPS. Trennen Sie nicht unbedingt benötigte Geräte, und setzen Sie den Leistungsschutzschalter zurück, indem Sie den Stößel einschieben.
Der Gebäudeleistungsschutzschalter hat ausgelöst.	Verringern Sie die Last an der UPS. Trennen Sie nicht unbedingt benötigte Geräte, und setzen Sie den Leistungsschutzschalter zurück. Prüfen Sie die Angaben des Schutzschalters für das angeschlossene Gerät.
Die Eingangsspannung ist sehr hoch, sehr niedrig oder schwankt.	Navigieren Sie zu dem UPS-Bildschirm, der die Eingangsspannung anzeigt. Prüfen Sie, ob sich die Eingangsspannung innerhalb der angegebenen Grenzwerte befindet.Falls keine Eingangsspannung am UPS-Bildschirm angezeigt wird, wenden Sie sich über die APC by Schneider Electric-Webseite an den Kundendienst: ,www.apc.com.
Das UPS-Display zeigt die Meldung Warte auf minimale Laufzeit.	Die UPS wurde so konfiguriert, dass Sie über einen bestimmten Zeitraum arbeitet. Die Einstellung kann über das Konfigurationsmenü/UPS geändert werden.
Der UPS-Statusbildschirm zeigt eine Überlastung und die UPS gibt einen anhaltenden akustischen Alarm aus
Es tritt eine Überlastung der UPS auf.	Die angeschlossene Ausrüstung übersteigt die maximal für die UPS angegebene Last.Die UPS gibt einen anhaltenden akustischen Alarm aus, bis die Überlastung korrigiert ist.Trennen Sie zum Korrigieren der Überlastung nicht benötigte Geräte von der UPS.
Der UPS-Statusbildschirm zeigt, dass die UPS im Bypass-Modus arbeitet
Die UPS empfing den Befehl, im Bypass-Modus zu arbeiten.	Es ist kein Eingreifen erforderlich.
Die UPS wechselte aufgrund eines internen UPS-Alarms oder einer Meldung in den Bypass-Modus.	Das UPS-Display zeigt eine Meldung zur Identifikation des Alarms oder des entdeckten Fehlers und die Korrekturmaßnahme.
Das UPS-Display ist rot oder gelb und zeigt einen Alarm oder eine Meldung an.Die UPS gibt einen anhaltenden akustischen Alarm aus
Die UPS hat im Normalbetrieb ein Problem festgestellt.	Befolgen Sie die Anweisungen am UPS-Bildschirm.Drücken Sie eine beliebige Taste zum Stummschalten aller akustischen Alarme.
Das UPS-Display zeigt die Meldung Batterie getrennt.	Stellen Sie sicher, dass die Batteriekabel richtig angeschlossen sind.Prüfen Sie über einen UPS-Selbsttest, ob die UPS alle angeschlossenen Batterien erkennt.Verwenden Sie zur Durchführung eines UPS-Selbsttests die Menüoption Test und Diagnose am UPS-Display.
Das UPS-Display zeigt die Meldung Batterie ersetzen an.	Ersetzen Sie alle Batterien. Kontaktieren Sie den Kundendienst von APC by Schneider Electric.
Das UPS-Display wird rot oder gelb, zeigt eine Alarmmeldung und gibt einen anhaltenden akustischen Alarm aus.Rote Beleuchtung zeigt einen UPS-Alarm, der sofortige Aufmerksamkeit erfordert.Gelbe Beleuchtung zeigt einen UPS-Alarm, der Aufmerksamkeit erfordert.
Es gibt einen internen UPS-Alarm oder eine Meldung.	Die UPS darf nicht verwendet werden. Schalten Sie die UPS aus, und wenden Sie sich an den Kundendienst.
Es tritt eine Überlastung der UPS auf.	Verringern Sie die Last an der UPS. Trennen Sie nicht erforderliche Geräte von der UPS.
Die UPS hat einen Verkabelungsfehler erkannt.	Korrigieren Sie den Verdrahtungsfehler auf der Baustelle, oder ignorieren Sie diese Meldung. Siehe Konfigurationsmenü UPS in “Allgemeine Einstellungen” auf seite 12.
Der Batterie ersetzen-Alarm wird angezeigt
Die Batterie ist schwach.	Warten Sie mindestens zehn Stunden, bis sich die Batterie wieder aufgeladen hat.Führen Sie dann einenUPS-Selbsttest durch. Falls das Problem nach dem Wiederaufladen weiterhin besteht, tauschen Sie die Batterie aus.
Die Ersatzbatterie ist nicht richtig angeschlossen.	Stellen Sie sicher, dass das Batteriekabel richtig angeschlossen ist.

Transport

1. Alle angeschlossenen Geräte müssen abgeschaltet und getrennt werden.
2. Trennen Sie das Gerät von der Stromversorgung.
3. Trennen Sie alle internen und externen Batterien (falls vorhanden).
4. Folgen Sie den Versandanweisungen unter Service in diesem Handbuch.

Service

Falls die UPS gewartet oder repariert werden muss, schicken Sie sie nicht an den Händler zurück. Befolgen Sie diese Schritte:

1. Lesen Sie im Handbuch die Erklärungen im Kapitel Problemlösung, um gelegentlich auftretende Probleme allgemeiner Natur selbst beheben zu können.

2. Falls das Problem weiterhin besteht, wenden Sie sich über die APC by Schneider Electric-Internetseiten an den APC by Schneider Electric-Kundendienst: www.apc.com.
   a. Notieren Sie sich die Modellnummer, die Seriennummer und das Kaufdatum. Die Modell- und die Seriennummern befinden sich auf der Rückseite des Geräts und können bei einigen Modellen auf der LCD-Anzeige angezeigt werden.
   b. Rufen Sie den Kundendienst an. Ein Mitarbeiter wird dann versuchen, das Problem am Telefon für Sie zu lösen. Ist dies nicht möglich, wird der Techniker Ihnen eine Warenrücknahmenummer (RMA-Nr.) zuweisen.
   c. Wenn die Garantie noch besteht, wird die Reparatur kostenlos durchgeführt.
   d. Die Service-Verfahren und Rücksendebestimmungen können von Land zu Land unterschiedlich sein. Landesspezifische Anleitungen finden Sie auf der Webseite von APC by Schneider Electric unter www.apc.com.

3. Verpacken Sie die Einheit sorgfältig, um Transportschäden zu vermeiden. Verwenden Sie keine Styroporchips als Verpackungshilfsmittel. Transportschäden sind nicht von der Garantie abgedeckt.

Hinweis: Trennen Sie vor dem Versand immer die Batteriemodule im UPS oder im externen Batteriepack.

1. Vermerken Sie die RMA-Nr., die Sie vom Kundendienst erhalten haben, auf der Verpackung.

2. Senden Sie die Einheit als versichertes und freigemachtes Paket an die Adresse, die Sie vom Kundendienst erhalten haben.

Beschränkte Werksgarantie

Schneider Electric IT Corporation (SEIT) garantiert, dass dieses Produkt für die Dauer von fünf (5) Jahren ab Kaufdatum frei von Material- und Fertigungsfehlern ist. Die Verpflichtung von SEIT gemäß dieser Garantie ist auf die Reparatur oder den Ersatz (Entscheidung trifft SEIT) jeglicher defekter Produkte begrenzt. Die Reparatur oder der Austausch eines fehlerhaften Produkts oder Teils verlängert nicht den ursprünglichen Garantiezeitraum.

Diese Garantie gilt nur für den ursprünglichen Käufer, der das Produkt vorschriftsmäßig innerhalb von zehn Tagen nach dem Kauf registriert haben muss. Die Produktregistrierung kann online unter warranty.apc.com vorgenommen werden.

SEIT haftet nicht gemäß der Garantie, wenn hauseigene Prüfungen und Untersuchungen ergeben haben, dass der vermeintliche Produktschaden nicht existiert beziehungsweise durch Missbrauch, Fahrlässigkeit, unsachgemäße Installation oder Prüfungen von Endverbrauchern oder Dritten bzw. durch eine Verwendung entgegen den Empfehlungen oder Spezifikationen von SEIT verursacht wurde. Darüber hinaus haftet SEIT nicht für Schäden infolge von: 1) nicht autorisierten Reparatur- oder Umbauversuchen an dem Produkt, 2) falschen oder inadäquaten elektrischen Spannungen oder Verbindungen, 3) nicht vorschriftsmäßigen Betriebsbedingungen vor Ort, 4) höherer Gewalt, 5) ungenügendem Schutz vor Witterungseinflüssen oder 6) Diebstahl. Keinesfalls haftet SEIT im Rahmen dieser Garantie für Produkte, bei denen die Seriennummer verändert, unkenntlich gemacht oder entfernt wurde.

ES BESTEHEN ÜBER DIE VORSTEHEND GENANNTEN BESTIMMUNGEN HINAUS KEINE ANDEREN GARANTIEN AUSDRÜCKLICHER, STILLSCHWEIGENDER, GESETZLICHER ODER SONSTIGER NATUR FÜR IRGENDWELCHE PRODUKTE, DIE AUFGRUND ODER IN VERBINDUNG MIT DIESER VEREINBARUNG VERKAUFT, GEWARTET ODER BEREITGESTELLT WURDEN.

SEIT LEHNT ALLE STILLSCHWEIGENDEN GARANTIEN HINSICHTLICH DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK AB.

AUSDRÜCKLICHE GARANTIEN VON SEIT KÖNNEN IM ZUSAMMENHANG MIT DER ERTEILUNG VON TECHNISCHEN ODER ANDEREN RATSCHLÄGEN ODER DIENSTLEISTUNGEN DURCH SEIT BEZÜGLICH DER PRODUKTE NICHT ERWEITERT, VERRINGERT ODER BEEINTRÄCHTIGT WERDEN. WEITERHIN ENTSTEHEN DIESBEZÜGLICH KEINE AUFLAGEN ODER LEISTUNGSVERPFLICHTUNGEN.

DIE OBEN BESCHRIEBENEN GARANTIEN UND GEWÄHRLEISTUNGSANSPRÜCHE SIND EXKLUSIV UND GELTEN ANSTELLE ALLER ANDEREN GARANTIEN UND GEWÄHRLEISTUNGSANSPRÜCHE. DIE OBEN GENANNTEN GARANTIEN BEGRÜNDEN DIE EINZIGE LEISTUNGSVERPFLICHTUNG VON SEIT UND STELLEN IHRE EINZIGEN RECHTSMITTEL IM FALLE VON GARANTIEVERLETZUNGEN DAR. DIE GARANTIEN VON SEIT GELTEN NUR FÜR DEN URSPRÜNGLICHEN KÄUFER UND KÖNNEN NICHT AUF DRITTE ÜBERTRAGEN WERDEN.

IN KEINEM FALL HAFTEN SEIT, SEINE VERANTWORTLICHEN, DIREKTOREN, TOCHTERUNTERNEHMEN ODER ANGESTELLTEN FÜR IRGENDWELCHE INDIREKTEN, SPEZIELLEN, IN DER FOLGE ENTSTANDENEN ODER STRAFRECHTLICH RELEVANTEN SCHÄDEN, DIE AUS DER VERWENDUNG, WARTUNG ODER INSTALLATION DER PRODUKTE ENTSTEHEN. DIES GILT UNABHÄNGIG DAVON, OB SOLCHE SCHÄDEN AUS EINEM VERTRAG ODER AUS UNERLAUBTER HANDLUNG RESULTIEREN, OB MIT ODER OHNE VERSCHULDEN, FAHRLÄSSIGKEIT ODER KAUSALHAFTUNG, UND ZWAR AUCH DANN NICHT, WENN SEIT ZUVOR AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN AUFMERKSAM GEMACHT WURDE. SEIT HAFTET INSBESONDERE NICHT FÜR ENTSTANDENE KOSTEN IRGENDWELCHER ART, Z. B. ENTGANGENE GEWINNE ODER EINKÜNFTE (OB AUF DIREKTEM ODER INDIREKTEM WEGE), VERLUST VON GERÄTEN, VERLUST DER NUTZUNGSMÖGLICHKEIT EINES GERÄTS, VERLUST VON SOFTWARE ODER DATEN, ERSATZKOSTEN, ANSPRÜCHE DRITTER ODER ANDERE KOSTEN.

NICHTS IN DIESER EINGESCHRÄNKTEN GARANTIE IST DAHINGEHEND AUSZULEGEN, DASS SEIT EINEN AUSSCHLUSS ODER EINE EINSCHRÄNKUNG SEINER HAFTUNG BEI TOD ODER VERLETZUNG INFOLGE SEINER EIGENEN FAHRLÄSSIGKEIT ODER ARGLISTIGER FALSCHDARSTELLUNG ANSTREBT – IN DEM MASS, IN DEM DIES NACH GELTENDEM RECHT NICHT AUSGESCHLOSSEN ODER EINGESCHRÄNKT WERDEN KANN.

Bevor unter die Garantie fallende Reparaturleistungen in Anspruch genommen werden können, muss beim Kundendienst eine Warenrücknahmenummer (Returned Material Authorization; RMA) angefordert werden. Garantieansprüche können im weltweiten Kundendienst-Netzwerk von SEIT über die Supportseiten auf der Webseite von APC by Schneider Electric unter: www.apc.com. Wählen Sie aus dem Dropdown-Menü das entsprechende Land aus. Öffnen Sie die Registerkarte „Support“ oben auf der Webseite, um Kontaktinformationen für den Kundendienst in Ihrer Region zu erhalten. Produkte müssen als vom Absender bezahlte Sendung zurückgeschickt werden und eine kurze Beschreibung des aufgetretenen Problems sowie einen Nachweis von Ort und Datum des Kaufs enthalten.

APC by Schneider Electric Weltweiter Kundendienst

APC by Schneider Electric bietet für dieses und für andere Produkte kostenlosen Kundendienst. Dazu bestehen folgende Möglichkeiten:

- Über die Website von APC by Schneider Electric – hier finden Sie entsprechende Dokumente in der APC by Schneider Electric-Knowledgebase und können Anfragen einreichen.

- www.apc.com (Unternehmenszentrale)

Auf der lokalisierten Webseite von APC by Schneider Electric des jeweiligen Landes können Sie die Informationen zum Kundendienst in der entsprechenden Sprache abrufen.

Weltweite Unterstützung unserer Kunden über die APC by Schneider Electric-Knowledgebase und Support per E-Mail.

- Sie können ein Kundendienstzentrum von APC by Schneider Electric telefonisch oder per E-Mail kontaktieren.

• Kontaktdaten für lokale, landesspezifische Zentren finden Sie unter www.apc.com/support/contact.
• Informationen dazu, wie Sie den lokalen Kundendienst kontaktieren können, erhalten Sie von dem APC by Schneider Electric-Repräsentanten oder Fachhändler, bei dem Sie das APC by Schneider Electric-Produkt erworben haben.

© 2022 APC by Schneider Electric. APC, die APC logo, und Smart-UPS sind Eigentum von Schneider Electric Industries S.A.S. oder eines seiner verbundenen Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.
