Produkttyp	Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit integriertem FI/LS-Schalter
Modell	ARF916D
Marke	Hager
Normen	EN 61009-1, DIN VDE 0100-420
Nennspannung	230 V AC
Nennfrequenz	50 Hz
Nennstrom	16 A
Fehlerstrom	30 mA
Polzahl	1+N
Montage	Auf Hutschiene (DIN-Schiene)
Anschluss	Schraubklemmen
Schutzart	IP20
Umgebungstemperatur	-25 °C bis +40 °C
Abmessungen (Breite)	2 Teilungseinheiten (36 mm)
Gewicht	ca. 200 g
Funktionen	Fehlerstromschutz, Leitungsschutz, Fehlerlichtbogen-Schutz
Prüfung	Testtaste zur Überprüfung von FI- und AFDD-Funktion
Anzeigen	Gelbes Fenster bei Fehler
Wartung	Monatlicher Test empfohlen
Reparatur	Nicht reparierbar, Austausch durch Elektrofachkraft
Sicherheit	Nur durch Elektrofachkraft installieren und warten

Häufig gestellte Fragen - ARF916D HAGER

Was ist ein AFDD und wofür wird es verwendet?

Ein AFDD (Fehlerlichtbogen-Schutzeinrichtung) erkennt gefährliche Lichtbögen in der Elektroinstallation und schaltet den Stromkreis ab, um Brände zu verhindern. Das Modell ARF916D kombiniert FI- und LS-Schutz.

Wie wird das Gerät installiert?

Die Installation darf nur durch eine Elektrofachkraft erfolgen. Das Gerät wird auf eine Hutschiene montiert und gemäß dem Anschlussplan (Eingang/ Ausgang) verdrahtet. Die Last muss am Ausgang (OUT) angeschlossen werden.

Darf ich das Gerät selbst montieren?

Nein, aus Sicherheitsgründen ist die Montage, der Anschluss und die Wartung ausschließlich einer Elektrofachkraft vorbehalten. Es besteht Lebensgefahr durch Stromschlag.

Wie teste ich die Funktion des AFDD?

Drücken Sie die Testtaste T länger als eine Sekunde. Das Gerät sollte den Stromkreis abschalten (FI- und AFDD-Auslösung). Führen Sie diesen Test monatlich durch.

Was bedeutet das gelbe Fenster am Gerät?

Das gelbe Fenster zeigt einen Fehler oder eine Auslösung der AFDD-Einheit an. In diesem Fall muss das Gerät durch eine Elektrofachkraft überprüft und ggf. ausgetauscht werden.

Was tun, wenn der Test nicht auslöst?

Löst das Gerät nach Drücken der Testtaste nicht innerhalb einer Sekunde aus, muss es durch eine Elektrofachkraft ausgetauscht werden. Das Gerät ist defekt und bietet keinen Schutz.

Kann ich den AFDD mit einem normalen FI/LS-Schalter vergleichen?

Ja, der ARF916D ist ein Kombinationsgerät aus FI/LS-Schalter und AFDD. Er bietet zusätzlichen Schutz vor seriellen und parallelen Lichtbögen, die ein normaler FI/LS-Schalter nicht erkennt.

Wie entsorge ich das Gerät?

Das Gerät fällt unter die Elektro- und Elektronikgeräte-Entsorgung (WEEE). Geben Sie es bei einer Sammelstelle für Elektroschrott ab. Nicht im Hausmüll entsorgen.

Welche Normen sind bei der Installation zu beachten?

Es gelten die nationalen Vorschriften wie DIN VDE 0100-420 (Brandschutz) und DIN VDE 105-100. Für Isolationsprüfungen sind besondere Bedingungen zu beachten (Prüfspannung ≤ 250 V).

Wie oft sollte ich den Test durchführen?

Die Herstellerempfehlung ist ein monatlicher Test der FI- und AFDD-Funktion mit der Testtaste. Notieren Sie das Datum des Tests für die Dokumentation.

BEDIENUNGSANLEITUNG ARF916D HAGER

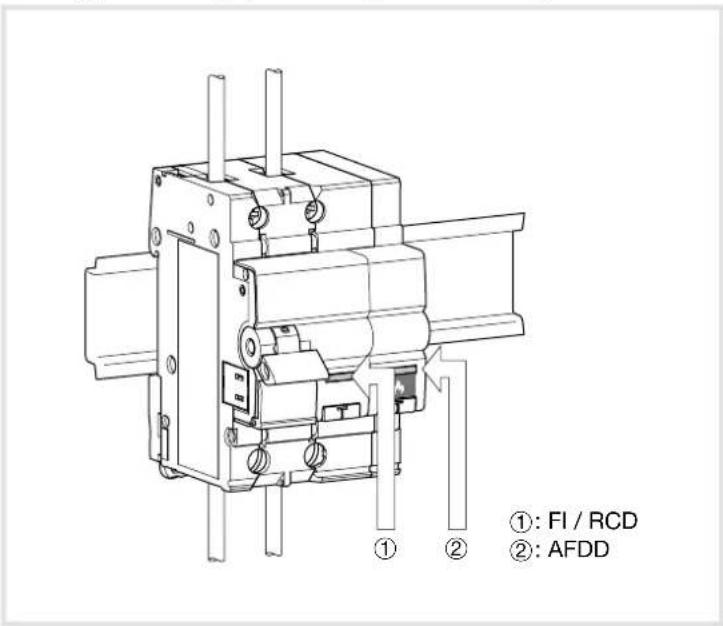

Die Fehlerlichtbogen-Schutzeinrichtung (AFDD) ARFxxxD ist eine Kombination aus Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter) nach EN 61009-1 mit integrierter AFD-Einheit. Das Gerät ist dafür vorgesehen, die Risiken eines Brandes durch Fehlerlichtbogenströme in einer Festinstallation zu begrenzen, die unter bestimmten Bedingungen das Risiko einer Brandentzündung darstellen.

EN

• Die Montage, der Anschluss und die Wartung des Geräts dürfen nur durch eine Elektrofachkraft* erfolgen.
• Vor der Montage ist das Gerät auf äußere Beschädigung hin zu kontrollieren. Sollte eine Beschädigung oder ein sonstiger Mangel festgestellt werden, darf das Gerät nicht montiert werden.
• Die nationalen Vorschriften, Sicherheitsbestimmungen und Installationsnormen (z.B. DIN VDE 105-100 und DIN VDE 0100-420) sind zu beachten.

Fehler (gelbe Anzeige) / Default (yellow window)

Anschluss/Connection

WARNUNG/WARNING:

Einbau und Montage dürfen nur durch eine Elektrofachkraft* gemäß den einschlägigen Installationsbedingungen des Landes erfolgen. Lebensgefahr und schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

Bei der elektrischen Prüfung muss das Gerät vom Stromkreis abgeklemmt werden. Die Nichteinhaltung dieser Anweisung kann Schäden am Gerät verursachen.

Damage risks:

WICHTIGER HINWEIS / IMPORTANT NOTE:

Die elektrische Last muss am Ausgang (OUT) des Geräts angeschlossen werden. Ist der Anschluss verdreht, so ist dieser Stromkreis nicht durch die Fehlerlichtbogen-Schutzeinrichtung (AFDD) geschützt.

TEST Diese Anleitung ist für künftige Tests dem Endkunden zu übergeben und von diesem sorgfältig aufzubewahren! TESTING This guide is to be given to the end customer for future tests, who should keep it in a safe place.

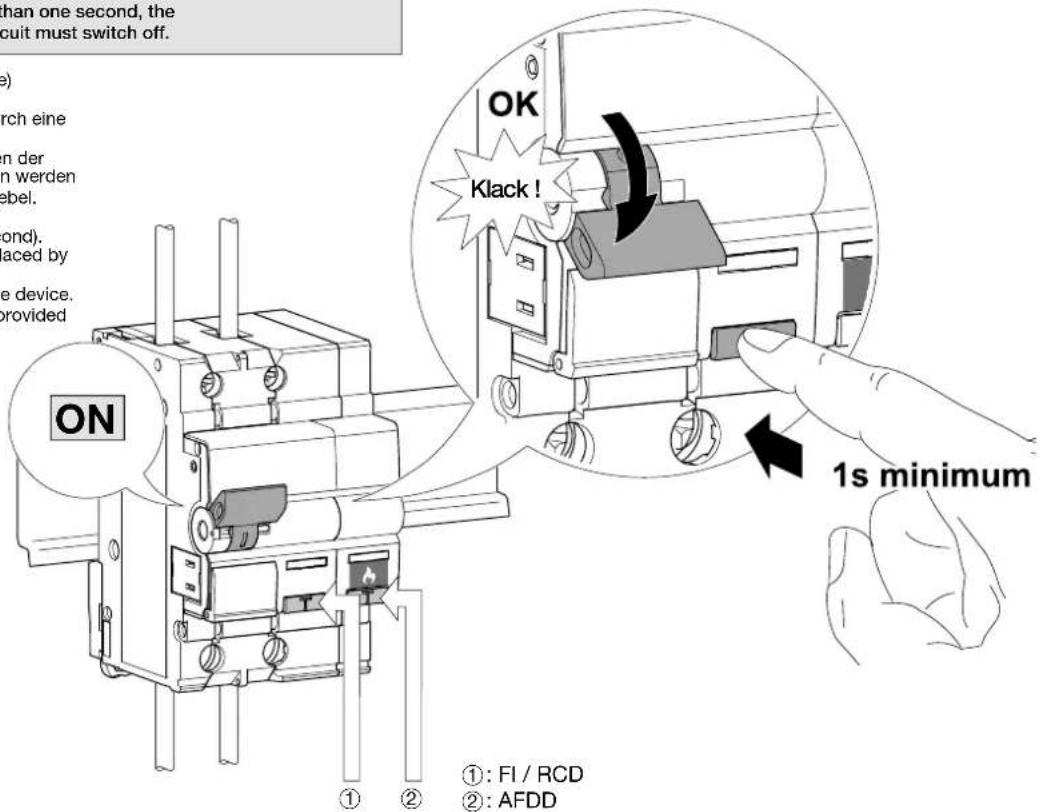

Es wird empfohlen bei der Inbetriebnahme die FI- und AFDD-Funktion nacheinander durch entsprechendes Betätigen der Prüftaste zu überprüfen. Die Versorgungsspannung muss dazu anliegen. Wird die Prüftaste T länger als eine Sekunde gedrückt, muss die FI- und die AFDD-Einheit den integrierten Leitungsschutzschalter auslösen, d.h. den Stromkreis abschalten.

1. Die Einrichtung muss in kurzer Zeit (1 Sekunde) auslösen.
2. Löst die Einrichtung nicht aus, so muss sie durch eine Elektrofachkraft* ausgetauscht werden.
3. Die Testtaste T dient ausschließlich zum Prüfen der Einrichtung. Wenn der Stromkreis unterbrochen werden soll, betätigen Sie den dafür vorgesehenen Knebel.
4. The device must trip within a short time (1 second).
5. If the device does not trip, then it must be replaced by a trained electrician*.
6. Test button T is used exclusively for testing the device. If the circuit is interrupted, operate the toggle provided for this purpose.

*Eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und Erfahrung sowie Kenntnis der einschlägigen Normen, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität ausgehen können.

AFDD und E-Check:

Isolationsprüfung in Stromkreisen mit AFDD:

Wo es aus praktischen Gründen nicht sinnvoll ist, zur Isolationsprüfung elektrische Betriebsmittel abzuklemmen, darf die Messgleichspannung für den betrachteten Stromkreis auf 250 V herabgesetzt werden, jedoch muss der Isolationswiderstand mindestens 1 MΩ betragen. (Auszug aus DIN VDE 0100-600).

Schleifenimpedanz-Messung bei Stromkreisen mit AFDD:

Wird eine Schleifenimpedanzmessung an einem Abgangsstromkreis mit AFDD durchgeführt, muss beachtet werden, dass der dadurch hervorgerufene Differenzstrom 300 mA nicht überschreitet.

Der AFDD besitzt eine elektronische Differenzstrom- Messung die neben den Anforderungen der Produktnorm den Brandschutz zusätzlich erhöht.

AFDD Isolationsprüfung nach DIN VDE 61439:

Prüfspannung wird an den Einspeiseklemmen der Niederspannungs- Schaltergerätekombination angelegt:

Bei Prüfspannungen ≤ 400 V muss der AFDD ausgeschaltet sein (EN 61439-3).

Bei Prüfspannungen > 400 V muss der AFDD abgeklemmt werden (EN 61439-2).
