Produkttyp	Schalter
Marke	Hager
Modell	ARF920D
Farbe	Weiß
Material	Thermoplast
Montageart	Unterputz
Schutzart	IP20
Nennspannung	250 V AC
Nennstrom	10 A
Schaltfunktion	Ein/Aus-Schalter
Betriebstemperatur	-5°C bis 40°C
Abmessungen (H x B x T)	80 x 80 x 40 mm
Gewicht	ca. 100 g
Anschlussart	Schraubklemmen
Anschlussquerschnitt	1,5 mm² bis 2,5 mm²
Zertifizierungen	CE, VDE
Lieferumfang	Schalter, Montagerahmen, Bedienungsanleitung
Entsorgung	Elektroaltgeräte getrennt entsorgen
Reinigung	Mit trockenem Tuch abwischen

Häufig gestellte Fragen - ARF920D HAGER

Wie installiere ich den Hager ARF920D Schalter?

Der Schalter wird in eine Unterputzdose montiert. Stromkreis abschalten, Drähte an Schraubklemmen anschließen (PE, N, L), Schalter in Dose einsetzen und Rahmen befestigen. Beachten Sie die Sicherheitshinweise in der Bedienungsanleitung.

Kann der ARF920D als Dimmer verwendet werden?

Nein, der ARF920D ist ein Ein/Aus-Schalter und nicht für Dimmfunktionen ausgelegt. Verwenden Sie dafür einen geeigneten Dimmer von Hager.

Ist der Schalter für den Außenbereich geeignet?

Der ARF920D hat die Schutzart IP20 und ist nur für den Innenbereich geeignet. Für den Außeneinsatz verwenden Sie einen Schalter mit mindestens IP44.

Welche Kabelquerschnitte sind anschließbar?

An die Schraubklemmen können Leiter mit einem Querschnitt von 1,5 mm² bis 2,5 mm² angeschlossen werden.

Wie reinige ich den Schalter?

Reinigen Sie die Oberfläche mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser.

Hat der Schalter eine Beleuchtung?

Der ARF920D ist standardmäßig ohne Beleuchtung. Es gibt jedoch Varianten mit Orientierungslicht – prüfen Sie die Modellbezeichnung.

Kann ich mehrere Schalter in einer Serie kombinieren?

Ja, Hager bietet passende Rahmen und Serienschalter an. Achten Sie auf die Kompatibilität mit dem ARF920D.

Welche Garantie gilt für den ARF920D?

Hager gewährt in der Regel eine Herstellergarantie von 2 Jahren. Bewahren Sie den Kaufbeleg auf.

Ist der Schalter kompatibel mit Smart-Home-Systemen?

Der ARF920D ist ein herkömmlicher Schalter ohne Smart-Home-Funktion. Für Smart Home nutzen Sie Hager‘s ZigBee-fähige Produkte wie den ZB-Schalter.

Was tun, wenn der Schalter nicht einrastet?

Überprüfen Sie den korrekten Sitz in der Dose und ob die Klemmen festgezogen sind. Bei anhaltenden Problemen wenden Sie sich an den Hager-Kundendienst.

BEDIENUNGSANLEITUNG ARF920D HAGER

Die Fehlerlichtbogen-Schutzeinrichtung (AFDD) ARFxxxD ist eine Kombination aus Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter) nach EN 61009-1 mit integrierter AFD-Einheit. Das Gerät ist dafür vorgesehen, die Risiken eines Brandes durch Fehlerlichtbogenströme in einer Festinstallation zu begrenzen, die unter bestimmten Bedingungen das Risiko einer Brandentzündung darstellen.

EN

• Die Montage, der Anschluss und die Wartung des Geräts dürfen nur durch eine
  Elektrofachkraft* erfolgen.
  Vor der Montage ist das Gerät auf äußere Beschädigung hin zu kontrollieren. Sollte eine Beschädigung oder ein sonstiger Mangel festgestellt werden, darf das Gerät nicht montiert werden.
• Die nationalen Vorschriften, Sicherheitsbestimmungen und Installationsnormen (z.B. DIN VDE 105-100 und DIN VDE 0100-420) sind zu beachten.
• Assembly, connection and maintenance of the device may only be carried out by a trained electrician*.
• The device must be checked for any external damage before assembly. If damage or any other defect is observed, the device may not be assembled.
• National regulations, safety codes and installation standards (e.g. DIN VDE 105-100 and DIN VDE 0100-420) must be observed.

Fehler (gelbe Anzeige) / Default (yellow window)

Anschluss/Connection

WARNUNG/WARNING:

Einbau und Montage dürfen nur durch eine Elektrofachkraft* gemäß den einschlägigen Installationsbedingungen des Landes erfolgen. Lebensgefahr und schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

Bei der elektrischen Prüfung muss das Gerät vom Stromkreis abgeklemmt werden. Die Nichteinhaltung dieser Anweisung kann Schäden am Gerät verursachen.

Damage risks:

WICHTIGER HINWEIS / IMPORTANT NOTE:

Die elektrische Last muss am Ausgang (OUT) des Geräts angeschlossen werden. Ist der Anschluss verdreht, so ist dieser Stromkreis nicht durch die Fehlerlichtbogen-Schutzeinrichtung (AFDD) geschützt.

TEST Diese Anleitung ist für künftige Tests dem Endkunden zu übergeben und von diesem sorgfältig aufzubewahren! TESTING This guide is to be given to the end customer for future tests, who should keep it in a safe place.

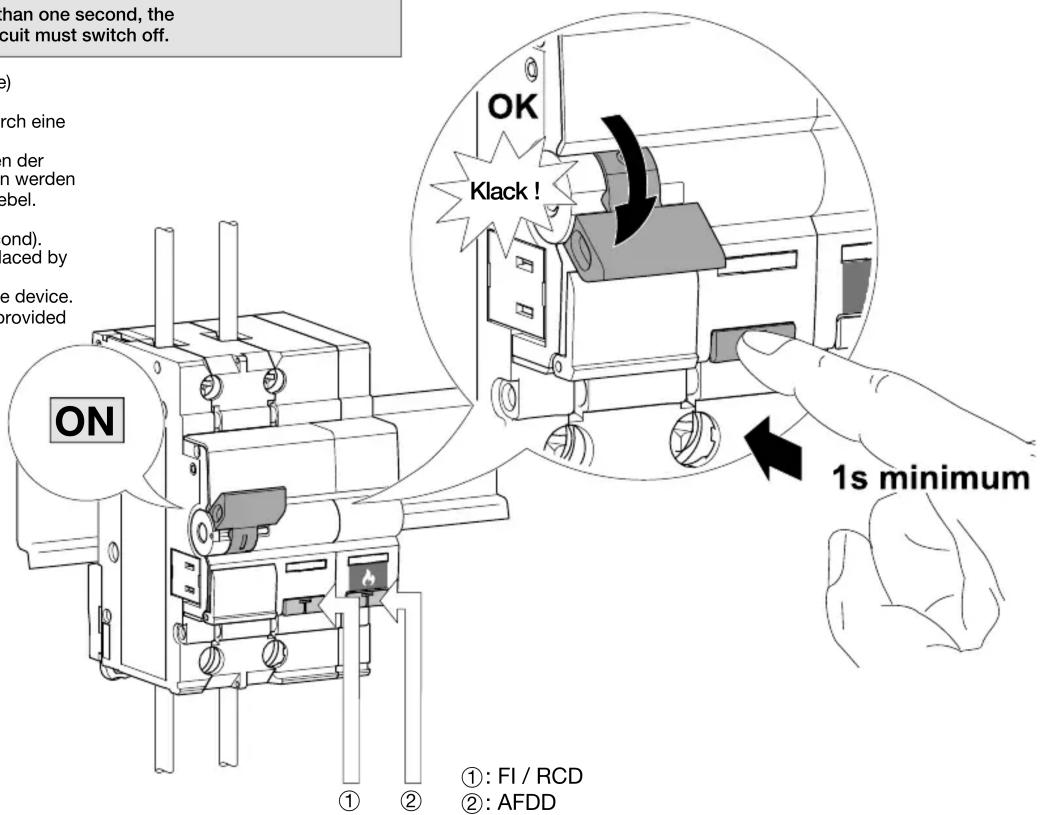

Es wird empfohlen bei der Inbetriebnahme die FI- und AFDD-Funktion nacheinander durch entsprechendes Betätigen der Prüftaste zu überprüfen. Die Versorgungsspannung muss dazu anliegen. Wird die Prüftaste T länger als eine Sekunde gedrückt, muss die FI- und die AFDD-Einheit den integrierten Leitungsschutzschalter auslösen, d.h. den Stromkreis abschalten.

1. Die Einrichtung muss in kurzer Zeit (1 Sekunde) auslösen.
2. Löst die Einrichtung nicht aus, so muss sie durch eine Elektrofachkraft* ausgetauscht werden.
3. Die Testtaste T dient ausschließlich zum Prüfen der Einrichtung. Wenn der Stromkreis unterbrochen werden soll, betätigen Sie den dafür vorgesehenen Knebel.
4. The device must trip within a short time (1 second).
5. If the device does not trip, then it must be replaced by a trained electrician*.
6. Test button T is used exclusively for testing the device. If the circuit is interrupted, operate the toggle provided for this purpose.

*Eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und Erfahrung sowie Kenntnis der einschlägigen Normen, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität ausgehen können.

AFDD und E-Check:

Isolationsprüfung in Stromkreisen mit AFDD:

Wo es aus praktischen Gründen nicht sinnvoll ist, zur Isolationsprüfung elektrische Betriebsmittel abzuklemmen, darf die Messgleichspannung für den betrachteten Stromkreis auf 250 V herabgesetzt werden, jedoch muss der Isolationswiderstand mindestens 1 MΩ betragen. (Auszug aus DIN VDE 0100-600).

Schleifenimpedanz-Messung bei Stromkreisen mit AFDD:

Wird eine Schleifenimpedanzmessung an einem Abgangsstromkreis mit AFDD durchgeführt, muss beachtet werden, dass der dadurch hervorgerufene Differenzstrom 300 mA nicht überschreitet.

Der AFDD besitzt eine elektronische Differenzstrom- Messung die neben den Anforderungen der Produktnorm den Brandschutz zusätzlich erhöht.

AFDD Isolationsprüfung nach DIN VDE 61439:

Prüfspannung wird an den Einspeiseklemmen der Niederspannungs- Schaltergerätekombination angelegt:

Bei Prüfspannungen ≤ 400 V muss der AFDD ausgeschaltet sein (EN 61439-3).

Bei Prüfspannungen > 400 V muss der AFDD abgeklemmt werden (EN 61439-2).
