Produkttyp	Schalter
Modell	ARF960D
Marke	Hager
Serie	ARF
Farbe	Reinweiß
Material	Thermoplast
Abmessungen (B x H x T)	80 mm x 80 mm x 9 mm
Einbautiefe	28 mm
Gewicht	0,07 kg
Bemessungsspannung	230 V AC
Bemessungsstrom	10 A
Schaltfunktion	Ein-/Ausschalter
Kontaktbetätigung	Wippe
Montageart	Unterputz
Anschlussart	Steckklemmen
Schutzart (IP)	IP20
Schutzklasse	II
Umgebungstemperatur	-5 °C bis +40 °C
Reinigung	Mit einem trockenen oder leicht feuchten Tuch abwischen
Zubehör	Abdeckrahmen, Zwischenrahmen
Ersatzteile	Wippe, Einsatz
Reparierbarkeit	Ersatzteile verfügbar, fachgerechter Austausch
Normen	DIN EN 60669-1

Häufig gestellte Fragen - ARF960D HAGER

Wie wird der Hager ARF960D Schalter korrekt angeschlossen?

Der Anschluss erfolgt über Steckklemmen. Schalten Sie vor der Installation die Spannung ab. Der Schalter wird gemäß dem Schaltplan an die Phasen (L) und den geschalteten Außenleiter (L') angeschlossen.

Kann der ARF960D in einer Wechselschaltung verwendet werden?

Der ARF960D ist ein Ein-/Ausschalter und nicht für Wechsel- oder Kreuzschaltungen geeignet. Verwenden Sie dafür entsprechende Wechsel- oder Kreuzschalter.

Welche Abmessungen hat der Schalter?

Die Abmessungen betragen 80 mm x 80 mm (Blendenrahmen), die Einbautiefe 28 mm.

Ist der Schalter für den Außenbereich geeignet?

Nein, die Schutzart beträgt IP20, daher nur für den Einsatz in trockenen Innenräumen.

Wie reinige ich den Schalter?

Reinigen Sie die Oberfläche mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Welche Ersatzteile sind für den ARF960D erhältlich?

Ersatzteile wie die Wippe und der Einsatz sind über den Fachhandel beziehbar.

Kann der Schalter nachgerüstet werden?

Ja, er ist für die Unterputzmontage geeignet und kann in bestehende Installationen integriert werden.

Welche maximale Last kann der Schalter schalten?

Der Schalter ist für 230 V AC und 10 A ausgelegt, entspricht maximal 2300 W bei ohmscher Last.

Was bedeuten die Abkürzungen auf dem Schalter?

Die Kennzeichnung erfolgt nach Norm. Typisch sind Symbole für Ein/Aus und die Nennwerte. Beachten Sie die mitgelieferte Anleitung.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung ist als PDF auf der Produktseite von 'notice-facile.com' verfügbar.

BEDIENUNGSANLEITUNG ARF960D HAGER

Die Fehlerlichtbogen-Schutzeinrichtung (AFDD) ARFxxxD ist eine Kombination aus Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter) nach EN 61009-1 mit integrierter AFD-Einheit. Das Gerät ist dafür vorgesehen, die Risiken eines Brandes durch Fehlerlichtbogenströme in einer Festinstallation zu begrenzen, die unter bestimmten Bedingungen das Risiko einer Brandentzündung darstellen.

EN

• Die Montage, der Anschluss und die Wartung des Geräts dürfen nur durch eine
  Elektrofachkraft* erfolgen.
  Vor der Montage ist das Gerät auf äußere Beschädigung hin zu kontrollieren. Sollte eine Beschädigung oder ein sonstiger Mangel festgestellt werden, darf das Gerät nicht montiert werden.
• Die nationalen Vorschriften, Sicherheitsbestimmungen und Installationsnormen (z.B. DIN VDE 105-100 und DIN VDE 0100-420) sind zu beachten.
• Assembly, connection and maintenance of the device may only be carried out by a trained electrician*.
• The device must be checked for any external damage before assembly. If damage or any other defect is observed, the device may not be assembled.
• National regulations, safety codes and installation standards (e.g. DIN VDE 105-100 and DIN VDE 0100-420) must be observed.

Fehler (gelbe Anzeige) / Default (yellow window)

Anschluss/Connection

WARNUNG/WARNING:

Einbau und Montage dürfen nur durch eine Elektrofachkraft* gemäß den einschlägigen Installationsbedingungen des Landes erfolgen. Lebensgefahr und schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

Bei der elektrischen Prüfung muss das Gerät vom Stromkreis abgeklemmt werden. Die Nichteinhaltung dieser Anweisung kann Schäden am Gerät verursachen.

Damage risks:

WICHTIGER HINWEIS / IMPORTANT NOTE:

Die elektrische Last muss am Ausgang (OUT) des Geräts angeschlossen werden. Ist der Anschluss verdreht, so ist dieser Stromkreis nicht durch die Fehlerlichtbogen-Schutzeinrichtung (AFDD) geschützt.

TEST Diese Anleitung ist für künftige Tests dem Endkunden zu übergeben und von diesem sorgfältig aufzubewahren! TESTING This guide is to be given to the end customer for future tests, who should keep it in a safe place.

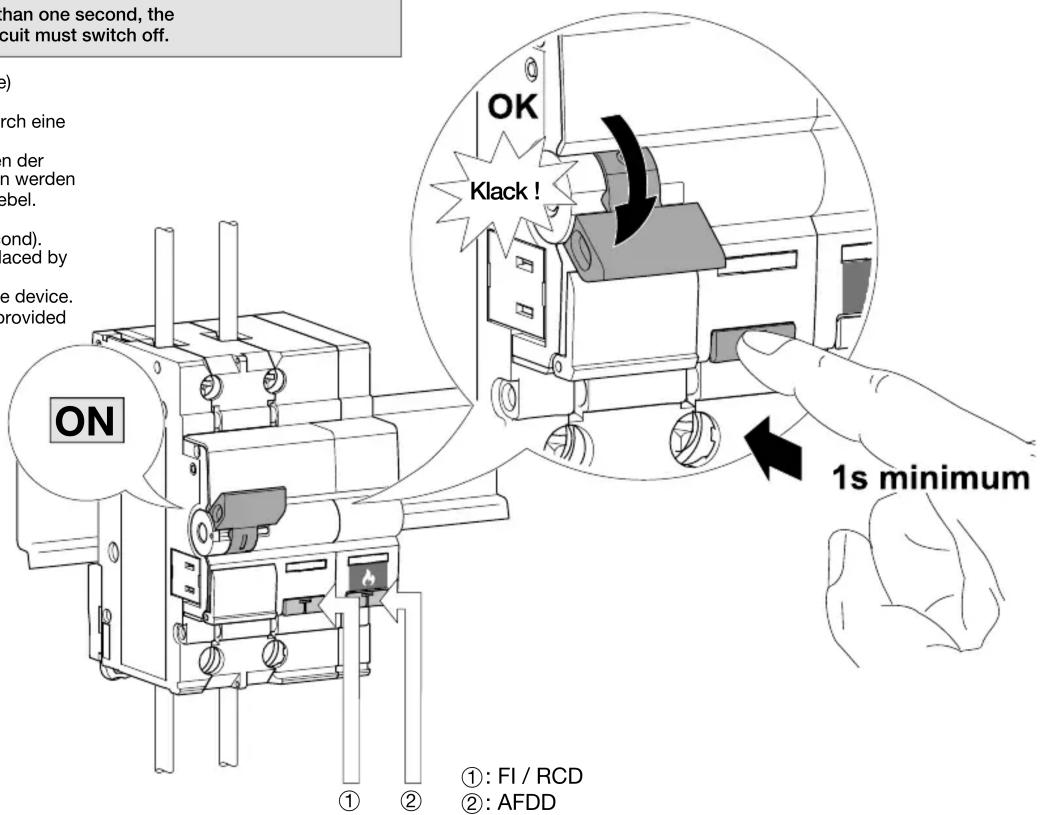

Es wird empfohlen bei der Inbetriebnahme die FI- und AFDD-Funktion nacheinander durch entsprechendes Betätigen der Prüftaste zu überprüfen. Die Versorgungsspannung muss dazu anliegen. Wird die Prüftaste T länger als eine Sekunde gedrückt, muss die FI- und die AFDD-Einheit den integrierten Leitungsschutzschalter auslösen, d.h. den Stromkreis abschalten.

1. Die Einrichtung muss in kurzer Zeit (1 Sekunde) auslösen.
2. Löst die Einrichtung nicht aus, so muss sie durch eine Elektrofachkraft* ausgetauscht werden.
3. Die Testtaste T dient ausschließlich zum Prüfen der Einrichtung. Wenn der Stromkreis unterbrochen werden soll, betätigen Sie den dafür vorgesehenen Knebel.
4. The device must trip within a short time (1 second).
5. If the device does not trip, then it must be replaced by a trained electrician*.
6. Test button T is used exclusively for testing the device. If the circuit is interrupted, operate the toggle provided for this purpose.

*Eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und Erfahrung sowie Kenntnis der einschlägigen Normen, so dass sie Gefahren erkennen und vermeiden kann, die von der Elektrizität ausgehen können.

AFDD und E-Check:

Isolationsprüfung in Stromkreisen mit AFDD:

Wo es aus praktischen Gründen nicht sinnvoll ist, zur Isolationsprüfung elektrische Betriebsmittel abzuklemmen, darf die Messgleichspannung für den betrachteten Stromkreis auf 250 V herabgesetzt werden, jedoch muss der Isolationswiderstand mindestens 1 MΩ betragen. (Auszug aus DIN VDE 0100-600).

Schleifenimpedanz-Messung bei Stromkreisen mit AFDD:

Wird eine Schleifenimpedanzmessung an einem Abgangsstromkreis mit AFDD durchgeführt, muss beachtet werden, dass der dadurch hervorgerufene Differenzstrom 300 mA nicht überschreitet.

Der AFDD besitzt eine elektronische Differenzstrom- Messung die neben den Anforderungen der Produktnorm den Brandschutz zusätzlich erhöht.

AFDD Isolationsprüfung nach DIN VDE 61439:

Prüfspannung wird an den Einspeiseklemmen der Niederspannungs- Schaltergerätekombination angelegt:

Bei Prüfspannungen ≤ 400 V muss der AFDD ausgeschaltet sein (EN 61439-3).

Bei Prüfspannungen > 400 V muss der AFDD abgeklemmt werden (EN 61439-2).
