Produkttyp	Quad-Gigabit-Netzwerkkarte, PCIe x4
Modell	51127A
Marke	InLine
Hersteller	INTOS ELECTRONIC AG
Chipsatz	Realtek RTL8125B
Datenrate	10/100/1000/2500 Mb/s
Schnittstelle	PCI Express x4 (rev 2.1)
Anschlüsse	4x RJ45
Kompatibilität	IEEE 802.3, 802.3u, 802.3ab, 802.3bz, 802.3az
Unterstützte Betriebssysteme	Windows Vista/7/8/10/11, Server 2008/2012, Linux Kernel ≥2.4.x, macOS
Jumbo Frames	Bis zu 16 KB
Wake on LAN (WoL)	Ja, inkl. RealWoW
VLAN-Tagging	IEEE 802.1Q, IEEE 802.1ad Double VLAN
Energieeffizienz	IEEE 802.3az (EEE)
Lieferumfang	Netzwerkkarte, Low-Profile-Blende, Treiber-CD, Bedienungsanleitung
Abmessungen (ca.)	120 x 68 mm (Standard-PCIe-Karte)
Gewicht (ca.)	50 g
Stromversorgung	Über PCIe-Steckplatz
Sicherheitshinweise	Nur bei ausgeschaltetem Netzteil installieren; vor Staub und Feuchtigkeit schützen
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen; an Sammelstellen oder Verkaufsstelle zurückgeben
Konformität	EMV (2014/30/EU), ROHS (2011/65/EU + 2015/863/EU)

Häufig gestellte Fragen - 51127A InLine

Welche Betriebssysteme werden unterstützt?

Wie installiere ich die Treiber?

Kann ich die Karte auch in einem Low-Profile-Gehäuse verwenden?

Welche Datenraten werden unterstützt?

Ist die Karte abwärtskompatibel zu älteren Netzwerken?

Was ist beim Einbau der Karte zu beachten?

Unterstützt die Karte Wake on LAN?

Kann ich die Karte für Jumbo Frames verwenden?

Wo finde ich die neuesten Treiber?

Was mache ich, falls ein Teil fehlt?

BEDIENUNGSANLEITUNG 51127A InLine

Diese Bedienungsanleitung gilt für folgendes Produkt:

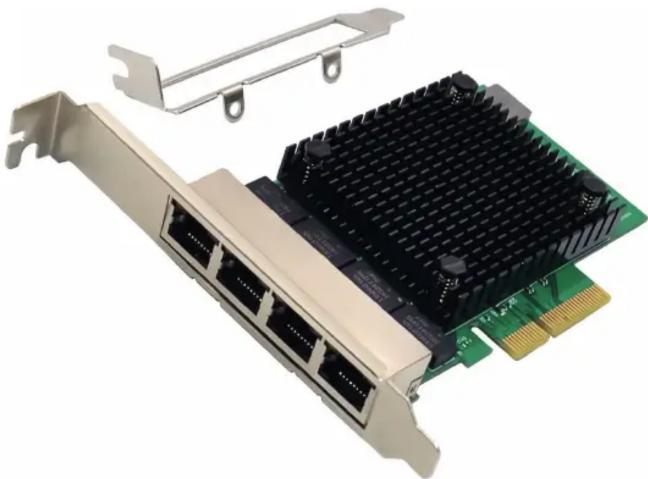

- 51127A InLine® Quad Gigabit Netzwerkkarte, 4x RJ45 2,5 Gb/s, PCIe x4, inkl. low profile Slotblech

Hersteller:

INTOS ELECTRONIC AG

Siemensstraße 11

D-35394 Gießen

[e-mail]

Datum: 06 / 2024

LIEFERUMFANG

1x InLine® Quad Gigabit Netzwerkkarte, PCIe

1x Low-Profile Slotblech

1x Treiber-CD

1x Bedienungsanleitung (Deutsch/Englisch)

Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen, kontaktieren Sie bitte Ihren Fachhändler.

ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN

Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen.

Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die Gesundheit von Personen bestehen können.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Diese InLine® Gigabit Netzwerkkarte ist eine Zusatzkarte zum Einstecken in den Computer.

• Kann mit Windows, Linux und macOS verwendet werden
  • Installation in freiem PCIe-Steckplatz auf dem Mainboard des Computers

ALLGEMEINE WARNHINWEISE

• Öffnen Sie das Computergehäuse nicht für die Installation, bevor die Stromquelle abgezogen ist
  • Vor Staub und Feuchtigkeit schützen

Wenn das Computergehäuse geöffnet ist, können spannungsführende Teile berührt werden, es besteht die Gefahr eines Stromschlags und die Installation muss möglicherweise von einem Fachbetrieb durchgeführt werden.

NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG

Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehlanwendung gilt Folgendes:

• Installieren Sie die PCIe-Netzwerkkarte in den richtigen Steckplatz, da sonst Computer und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder Bypässen.

EINFÜHRUNG

Diese InLine® Quad Gigabit PCIe-Netzwerkkarte ist ein leistungsstarker 10/100/1000/2,5G BASE-T Ethernet LAN Controller.

Sie bietet eine kostengünstige Lösung für die Verbindung mit einem Netzwerk mit einer Datenübertragungsrate von bis zu 2500 Mb/s über ein Kupferleitungs-Netzwerk, und kann ab jeder Cat.5e Verkabelung oder höher problemlos verwendet werden.

SYSTEMANFORDERUNG

• Mainboard mit einem verfügbaren PCIe-Steckplatz
- Unterstützendes Betriebssystem
- Optisches Laufwerk für die Treiberinstallation
- Optional können Treiber auf folgender Seite heruntergeladen werden: www.inline-info.com/downloadcenter

Bevor Sie die Netzwerkkarte installieren und aktivieren, stellen Sie bitte sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen Daten von der Festplatte haben. Der Hersteller ist nicht verantwortlich für die

Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nachlässigkeit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an Ihren Händler.

EIGENSCHAFTEN / SPEZIFIKATIONEN

• Chipsatz Realtek RTL8125B
• 10 / 100 / 1000 / 2500 Mb/s Datenrate
• Entspricht PCI Express Revision V2.1
• 2-Lane-PCI-Express-Bus-Verbindung mit bis zu 10 Gb/s Busbreite
• PCI Express Schnittstelle: x4
- Unterstützt Wake on LAN (WoL) und „RealWoW“ (remote wake-up)
- Unterstützt 16KB jumbo frames
• Vollständig kompatibel mit IEEE 802.3, 802.3u, 802.3ab
• Crossover-Erkennung und Auto-Korrekturbetrieb
- Unterstützt Microsoft Windows Vista oder neuer, Server 2008 oder neuer, Linux Kernel 2.4.x oder neuer
- Unterstützt 1-Lane 2.5/5 Gb/s PCI Express Bus
- Unterstützt 2.5G und 1G Lite Modus
• Auto-Negotiation mit Extended Next Page Fähigkeit (XNP)
- Unterstützt pair swap/polarity/skew Korrektur
- Unterstützt die ECC-Funktion (Error Correction Code)
- Unterstützt die CRC-Funktion (Cyclic Redundancy Check)
- Unterstützt PCI MSI (Message Signaled Interrupt) und MSI-X
- Unterstützung von On-Chip-Puffern zum Senden und Empfangen
- Unterstützt ECMA-393 ProxZzzy Standard für Hosts im Ruhezustand
- Unterstützt IEEE1588v1,IEEE1588v2,IEEE80.2AS Zeitsynchronisation
- Unterstützt IEEE802.1Qav credit-basierten Shaper-Algorithmus
- Unterstützt IEEE802.1P Layer 2 Prioritätskodierung
• Unterstützt IEEE802.1ad Double VLAN
- Unterstützt IEEE 802.3az (energieeffizientes Ethernet, EEE)
• Unterstützt IEEE802.3bz (2.5GBase-T)
• Unterstützt Virtual Machine Queue (VMQ)
- Unterstützt quad core receive side scaling (RSS)
• Unterstützt Protokoll-Offload (ARP&NS)
• Abwärtskompatibel zu 10/100BASE-TX Netzwerken
- Kompatibel zu bestehenden CAT-5e UTP-Verkabelungen oder höher
- Unterstützt Vollduplex-Flusskontrolle (IEEE 802.x)
• Unterstützt IEEE 802.1Q VLAN-Tagging

HARDWARE-INSTALLATION

1. Schalten Sie Ihren Computer und alle daran angeschlossenen externen Geräte aus
2. Trennen Sie Ihren Computer von der Stromquelle, ziehen Sie den Stecker des Netzkabels, trennen Sie alle Peripheriegeräte
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Handbuch des Computers nach
4. Suchen Sie einen freien PCI-Steckplatz und entfernen Sie die Slotblende. Verwahren Sie die Halterungsschraube für den späteren Gebrauch
5. Richten Sie die Karte horizontal zum PCI-Steckplatz aus und stecken Sie sie fest und gleichmäßig in den Steckplatz
6. Sobald Sie die Karte richtig in den Steckplatz eingesetzt haben, befestigen Sie sie mit der Halterungsschraube am Computergehäuse
7. Verbinden Sie das System mit dem Netzwerk, indem Sie das 8-adrige Cat.5e oder höher (nicht im Lieferumfang enthalten) in den RJ45-Anschluss der Netzwerkkarte stecken
8. Schließen und sichern Sie das Computergehäuse. Schalten Sie Ihren Computer ein, nachdem Sie alle Peripheriegeräte und das Netzkabel angeschlossen haben

TREIBER-INSTALLATION

1. Starten Sie Windows und legen Sie die Treiber-CD in das optische Laufwerk ein.
2. Öffnen Sie einen der folgenden Ordner auf der Treiber-CD, entsprechend Ihrem Betriebssystem:
3. Für Windows 7, Server 2008 R2 (32/64 bit): [Laufwerksbuchstabe]:\RTL8125\Windows\Win7_Server2008 R2\Install_Win7_7127_10222019, doppelklicken Sie dort die Datei „setup.exe“
4. Für Windows 8, 8.1, Server 2012 (32/64 bit): [Laufwerksbuchstabe]:\RTL8125\Windows\Win8_8.1_Server2012\Install_Win8_8.1_8073_10222019, doppelklicken Sie dort die Datei „setup.exe“
5. Für Windows 10 (32/64 bit): [Laufwerksbuchstabe]:\RTL8125\Windows\Win10\Install_Win10_10036_10222019, doppelklicken Sie dort die Datei „setup.exe“
6. Für Windows 11 (32/64 bit): [Laufwerksbuchstabe]:\RTL8125\Windows\Win10\Install_Win10_10036_10222019, doppelklicken Sie dort die Datei „Install_PCIE_Win11_11.4.1201.2021_01182022.exe“
7. Befolgen Sie die Anweisungen auf dem Bildschirm, um den Treiber zu installieren.
8. Sobald die Treiberinstallation abgeschlossen ist, können Sie das Gerät ordnungsgemäß verwenden.

TREJBER AKTUALISIEREN:

Die neuesten Treiber und letzten Änderungen an diesem Dokument finden Sie hier: https://www.inline-info.com/downloadcenter

ENTSORGUNG

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben.

VEREINFACHTE EG KONFORMITÄTSERKLÄRUNG

Der Hersteller / Importeur:

INTOS ELECTRONIC AG

Siemensstrasse 11

35394 Giessen

Markeninhaber der Marke:

erklärt hiermit, dass diese InLine® Quad 2,5 Gigabit Netzwerkkarte allen einschlägigen Bestimmungen der Richtlinien EMV (2014/30/EU) sowie ROHS (2011/65/EU + 2015/863/EU) entspricht.

Der vollständige Teil der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

1. Ausgabe Deutsch 06 / 2024

Dokumentation © 2024 INTOS ELECTRONIC AG

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. Unsere Produkte, einschließlich der Verpackung, sind kein Spielzeug, sie könnten kleine Teile und scharfe Objekte enthalten.

Bitte von Kindern fernhalten,
