Produkttyp	SmartHome Box – Zentrale Steuereinheit für Hausautomation
Marke	RADEMACHER
Modell	SmartHome Box (Artikel-Nr. 3420 08 19, Typ 9496-3)
Abmessungen (L x B x H)	130 x 130 x 30,5 mm
Gewicht	ca. 200 g (ohne Netzteil)
Stromversorgung	Steckernetzteil 100-240 V / 50-60 Hz, Ausgang 5 V / 3 A (DC)
Leistungsaufnahme	max. 15 W, Durchschnitt < 2,5 W
Netzwerkschnittstellen	1x Ethernet (100 Mbps), WLAN 802.11 b/g/n (2,4 GHz)
Funkschnittstelle (DuoFern)	434,5 MHz, max. 10 mW, Reichweite im Gebäude ca. 30 m, im Freien ca. 100 m
Max. Anzahl anmeldebarer Geräte	100
Unterstützte Browser	Deutsch, Englisch, Niederländisch, Französisch
Kompatible Betriebssysteme (App)	Android (Google Play), iOS (App Store)
Sprachassistenten	Amazon Alexa (Alexa Skill), Google Assistant (Dienst)
WLAN-Sicherheit	WPA1 / WPA2-PSK (keine ungesicherten Netzwerke)
Systemvoraussetzungen	Router mit DHCP, freier LAN-Anschluss, Internetzugang, Netzsteckdose 230V
Reset-Funktion	Reset-Taste auf der Unterseite: setzt Gerät auf Werkseinstellungen zurück
Zulässige Umgebungstemperatur	0 °C bis +40 °C
Reinigung und Pflege	Mit einem trockenen, fusselfreien Tuch reinigen; kein Wasser oder Reinigungsmittel
Sicherheitshinweise	Nur in trockenen Räumen verwenden; keine Außenmontage; Kinder nicht damit spielen lassen
Garantie	Separate Garantiebedingungen liegen dem Produkt bei
Hersteller	RADEMACHER Geräte-Elektronik GmbH, Buschkamp 7, 46414 Rhede, Deutschland
Konformität	EU-Richtlinie 2014/53/EU (Funkanlagenrichtlinie); CE-Kennzeichnung

Häufig gestellte Fragen - SmartHome Box RADEMACHER

Wie verbinde ich die SmartHome Box mit meinem Router?

Verbinden Sie das mitgelieferte LAN-Kabel mit dem LAN-Anschluss der SmartHome Box und einem freien LAN-Port Ihres Routers. Schließen Sie danach das Netzteil an und stecken Sie es in eine Steckdose. Die grüne LED leuchtet, wenn die Verbindung hergestellt ist.

Kann ich die SmartHome Box auch über WLAN verbinden?

Ja. Die Ersteinrichtung muss jedoch über LAN erfolgen. Danach können Sie in der Benutzeroberfläche das WLAN konfigurieren. Nach dem Ziehen des LAN-Kabels wird die WLAN-Verbindung aktiviert.

Welche App benötige ich für die Steuerung?

Laden Sie die RADEMACHER App aus dem Google Play Store (Android) oder App Store (iOS) herunter. Die App erkennt die SmartHome Box automatisch im selben Netzwerk.

Wie setze ich die SmartHome Box auf Werkseinstellungen zurück?

Trennen Sie die Stromzufuhr. Halten Sie die Reset-Taste an der Unterseite gedrückt und schalten Sie die Stromversorgung wieder ein. Warten Sie, bis die rote LED dauerhaft leuchtet und die grüne LED aus ist, dann lassen Sie die Taste los.

Die SmartHome Box wird in der App nicht erkannt. Was tun?

Stellen Sie sicher, dass Ihr Smartphone mit demselben Netzwerk verbunden ist. Falls nicht, geben Sie die IP-Adresse der SmartHome Box manuell ein. Die IP-Adresse finden Sie in den Netzwerkeinstellungen Ihres Routers anhand der MAC-Adresse (auf der Geräteunterseite).

Kann ich die SmartHome Box von unterwegs steuern?

Ja. Registrieren Sie sich kostenlos für den RADEMACHER Dienst 'WR-Connect' in der Benutzeroberfläche. Danach können Sie von jedem internetfähigen Endgerät weltweit auf Ihre SmartHome Box zugreifen.

Welche Funkprotokolle werden unterstützt?

Die SmartHome Box nutzt das DuoFern-Funksystem (434,5 MHz) zur Steuerung von RADEMACHER Geräten. Zusätzlich ist WLAN (2,4 GHz) für die Netzwerkanbindung integriert.

Wie führe ich ein Software-Update durch?

Öffnen Sie die App oder die Benutzeroberfläche, gehen Sie zu 'Einstellungen' > 'Wartung' und starten Sie das Update. Während des Updates blinken die rote und grüne LED. Die Box startet nach ca. 5 Minuten neu. Unterbrechen Sie die Stromversorgung nicht.

Die SmartHome Box reagiert nicht mehr. Was kann ich tun?

Trennen Sie die Stromversorgung für ca. 30 Sekunden und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück (siehe Reset) oder wenden Sie sich an den RADEMACHER Service.

Kann ich die SmartHome Box mit Sprachbefehlen steuern?

Ja. Für Amazon Alexa und Google Assistant stehen ein Skill bzw. ein Dienst zur Verfügung. Dazu ist eine dauerhafte Internetverbindung erforderlich. Aktivieren Sie die Sprachsteuerung in den Einstellungen der App.

BEDIENUNGSANLEITUNG SmartHome Box RADEMACHER

Gebrauchsanleitung zur Inbetriebnahme

Artikel-Nr.: 3420 08 19

Typ: 9496-3

1. Diese Anleitung ....3
2. Gefahrensymbole......4

2.1 Verwendete Darstellungen und Symbole 4

1. Sicherheitshinweise....5

3.1 Bestimmungsgemäße Verwendung 7
3.2 Nicht bestimmungsgemäßer Gebrauch....7
3.3 Glossar - Begriffserklärung......8

1. Lieferumfang......9

2. Anschlüsse und Taster der SmartHome Box ...... 10

5.1 Die Kontrollleuchten der SmartHome Box...... 11

1. Funktionsbeschreibung 12
2. Technische Daten 14

7.1 Systemvoraussetzungen.... 16
7.2 Hinweise zur Netzwerksicherheit......17

1. Die SmartHome Box in Betrieb nehmen......18

8.1 Den Router anschließen 18
8.2 Das Netzteil anschließen 20

1. Die Benutzeroberfläche aufrufen 21

9.1 Navigation und Bedienung 21
9.2 Was tun, wenn die SmartHome Box nicht erkannt wird ..... 22
9.3 Softwareupdate 23

1. Was tun, wenn 24
2. Vereinfachte EU-Konformitätserklärung 24

beschreibt Ihnen die Inbetriebnahme der RADEMACHER SmartHome Box.

Anwendung dieser Anleitung:

- Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie die SmartHome Box zum ersten mal in Betrieb nehmen.

♦ Lesen Sie auch die Gebrauchsanleitungen des Zubehörs, falls vorhanden.
◆ Diese Anleitung ist Teil des Produktes. Bewahren Sie sie gu erreichbar auf.
◆ Fügen Sie diese Anleitung bei Weitergabe der SmartHome Box an Dritte bei.
- Bei Schäden die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

Zusätzliche Informationen zur Konfiguration des Geräts finden Sie im Servicebereich unserer Internetseite.

www.service.rademacher.de

1. Gefahrensymbole

DE

In dieser Anleitung verwenden wir folgende Gefahrensymbole:

Lebensgefahr durch Stromschlag

Gefahrenstelle / gefährliche Situation

1.1 Verwendete Darstellungen und Symbole

Darstellung

Beschreibung

1. Handlungsabläufe

2.

Aufzählung

1) oder a) Listen

weitere nützliche Informationen

Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag /Kurzschluss).

◆ Verwenden Sie niemals defekte oder beschädigte Geräte.
◆ Prüfen Sie alle im Lieferumfang enthaltenen Komponenten auf Unversehrtheit.
◆ Wenden Sie sich bitte an unseren Service, falls Sie Schäden feststellen.

Kurzschlussgefahr bei Verwendung eines falschen Netzteils.

◆ Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil, kann zu Schäden an der SmartHome Box oder zu einem Kurzschluss führen.
◆ Verwenden Sie nur Original-Zubehör von RADEMACHER.

Die Netzsteckdose und das Netzteil müssen immer frei zugänglich sein.

Lebensgefahr durch Quetschen bei automatisch anfahrenden Antrieben.

◆ Halten Sie während der Konfiguration und Inbetriebnahme unbefugte Personen aus dem Fahrbereich von elektromotorisch bewegten Anlagenteilen fern.

Durch Überspannungen im Stromnetz kann das Gerät zerstört werden.

◆ Installieren Sie die SmartHome Box nicht während eines Gewitters.

Die falsche Verwendung kann zu Personen oder Sachschaden führen.

◆ Verwenden Sie das vorhandene Funksystem (z. B. das DuoFerr Funksystem) und seine Komponenten nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen.
Es darf Kindern nicht erlaubt werden, mit der Rollladensteuerung zu spielen. Beobachten Sie während der Einstellung den Rollladen und halten Sie Personen fern, die durch plötzliches Nachrutschen des Rollladens zu Schaden kommen können.
◆ Sichern Sie Rollladen- oder Markisenanlagen gegen automatisches Anfahren*, falls Sie Reinigungs- und Wartungsarbeiten an solchen Anlagen durchführen.

* (z. B. durch Abschalten der bauseitig installierten Sicherung)

2.1 Bestimmungsgemäße Verwendung

DE

Verwenden Sie die SmartHome Box ausschließlich zur Einstellung und Steuerung von RADEMACHER Geräten.

Einsatzbedingungen:

◆ Betreiben Sie die SmartHome Box nur in trockenen Räumen
◆ Zum Anschluss vor Ort ist eine 230 V/50 Hz Netzsteckdose erforderlich.
◆ Die Netzsteckdose muss frei zugänglich sein.
◆ Die SmartHome Box kann als Wand- oder Tischgerät verwendet werden.

Funkanlagen, die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen.

2.2 Nicht bestimmungsgemäßer Gebrauch

Montieren und verwenden Sie die SmartHome Box nicht im Außenbereich oder in feuchten Räumen. Das kann zu seiner Zerstörung führen.

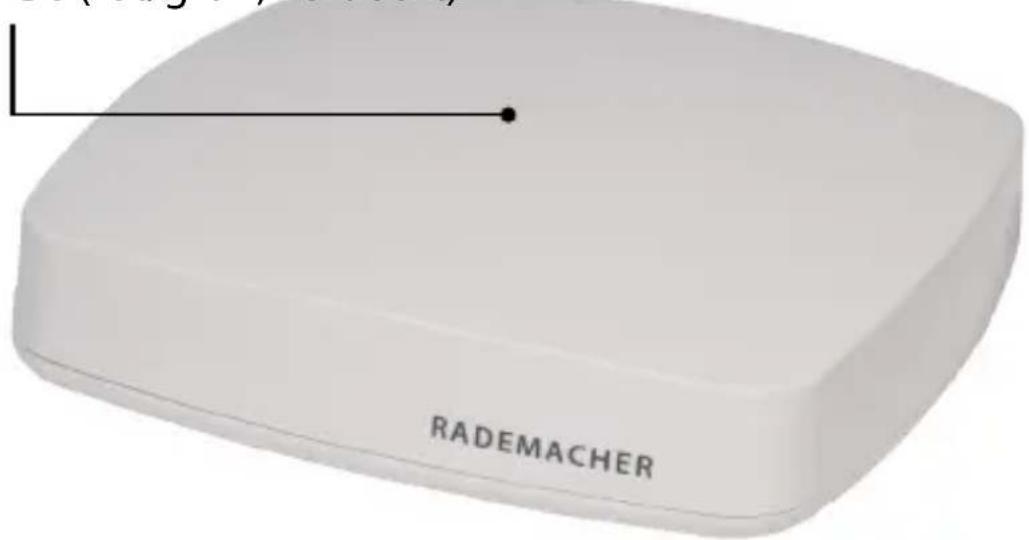

RADEMACHER SmartHome Box

Zentrale Steuereinheit für RADEMACHER Funk-Produkte. Die Konfiguration und Steuerung kann per Smartphone, Tablet oder PC erfolgen.

Abkürzung für ein kabelgebundenes, lokales Computer-Netzwerk

WLAN (Wireless-LAN)

Abkürzung für ein lokales Funknetzwerk

WR-Connect

RADEMACHER Internetdienst zur Steuerung der SmartHome Box von jedem internetfähigen Endgerät

a)

a) SmartHome Box
b) Steckernetzteil (5 V / 3 A)
c) LAN-Kabel
d) Gebrauchsanleitung

Vergleichen Sie nach dem Auspacken den Packungsinhalt mit diesen Angaben.

Typenschild, siehe Geräteunterseite.

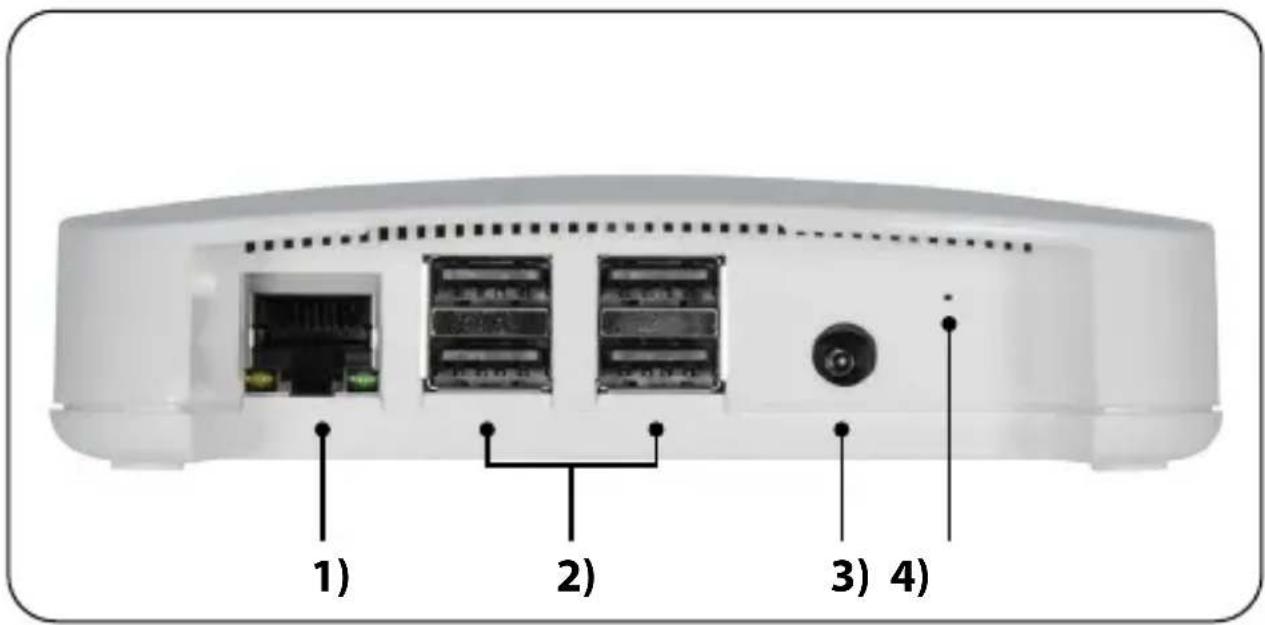

1) LAN Anschluss an das lokale Netzwerk

2) 4 x USB-Anschluss (USB 2.0) *

3) = - + DC 5 V / 3 A Anschluss des Netzteils

4) Reset Resettaste **

* Die USB-Anschlüsse sind nicht aktiv und dürfen nicht mit Fremdprodukten bestückt werden.

** Bei einem Reset werden alle Daten gelöscht und die Werkseinstellungen werden geladen.

Die Stromzufuhr unterbrechen. Die Reset-Taste gedrückt halten und die Stromzufuhr wieder einschalten.

Solange warten, bis die rote LED nach dem Blinken dauerhaft leuchtet und die grüne LED aus ist. Der Reset wird nun durchgeführt und die Taste kann wieder losgelassen werden.

LEDs (rot/grün, verdeckt)

Beschreibung LED Status
Einschalten rot + grün leuchten
Bootvorgang	rot blinkt
	grün leuchtet
Betriebsbereit grün leuchtet
Softwareupdate verfügbar grün blinkt
Softwareupdate rot + grün blinken
Reset wird durchgeführt	rot leuchtet
	grün aus für 2 s

Mit der SmartHome Box können alle Geräte eines DuoFern Netzwerks über die RADEMACHER App oder über die Bedienoberfläche via Internetbrowser eines Computers angemeldet, eingerichtet und konfiguriert werden. Es kann jederzeit eine Anpassung an die individuellen Bedürfnisse erfolgen.

Netzwerkanschluss (LAN)

Um die SmartHome Box als zentrale Steuerung nutzen zu können, muss dieser an einen freien LAN-Anschluss eines Routers ange- schlossen werden.

Aufruf der Benutzeroberfläche im lokalen Netzwerk

Nach erfolgreichem Anschluss können Sie die Benutzeroberfläche der SmartHome Box über die RADMACHER App Ihrer mobilen Endgeräte oder über den Internetbrowser Ihres Computers aufrufen und konfigurieren.

Die RADEMACHER App für Android oder iOS Produkte erhalten Sie im entsprechenden App-Store.

Aufruf der Benutzeroberfläche über den RADEMACHER-Dienst „WR-Connect“.

Zusätzlich kann die Benutzeroberfläche der SmartHome Box von jedem internetfähigen Endgerät weltweit aufgerufen werden. Dazu ist eine kostenlose Anmeldung und Registrierung auf dem RADEMACHER Server erforderlich.

Einige Einstellungen (z.B. die Konfiguration einer IP-Kamera) sind nur im lokalen Netzwerk möglich.

Hinweis zur Internetverbindung

RADEMACHER empfiehlt Ihnen, die SmartHome Box dauerhaft mit dem Internet zu verbinden, um Ihnen Updates für Neuprodukte und neue Funktionen bereitstellen zu können. Zudem stellen Sie mit der Internetverbindung sicher, dass wir Ihnen den optimalen Service und sicherheitsrelevante Updates zur Verfügung stellen können.

Zur Verwendung der Sprachunterstützung mit dem „Alexa Skill“ oder „Google Assistant Dienst“ ist eine dauerhafte Internetverbindung notwendig.

SmartHome Box:

Versorgungsspannung: 5 V / 3 A (DC)

Max. Leistungsaufnahme: ca. 15 W

DurchschnittlicheLeistungsaufnahme: < 2,5 W(DuoFern und LAN oder WLAN aktiv)

LAN: 1 x Ethernet (100 Mbps)

WLAN: 802.11 b/g/n

WLAN Sendefrequenz: 2,400 GHz – 2,483 GHz

WLAN Sendeleistung: max. 100 mW

DuoFern Sendefrequenz: 434,5 MHz

DuoFern Sendeleistung: max. 10 mW

DuoFern Funkreichweite:- im Gebäude: ca. 30 m *- im Freien: ca. 100 m* je nach Bausubstanz

Maximale Anzahlangemeldeter Geräte: 100

ZulässigeUmgebungstemperatur: + 0 °C bis + 40 °C

Maße (L x B x H): 130 x 130 x 30,5 mm

UnterstützteBrowsersprachen: Deutsch / Englisch /Niederländisch / Französisch

Stecker-Netzteil:

Betriebsspannung: 100 V - 240 V / 50 - 60 Hz

Ausgangsspannung: 5 V / 3 A (DC)

WLAN-Sicherheit

Die SmartHome Box unter- stützt folgende WLAN- Sicherheitsalgorithmen: WPA1 / WPA2-PSK

Die SmartHome Box verbindet sich nicht mit ungesicherten Netzwerken (ohne Passwort).

Zur Ersteinrichtung der SmartHome Box benötigen Sie:

◆ Einen Internetzugang
◆ Einen Router mit DHCP-Server und einem freien LAN-Anschluss
◆ Eine frei zugängliche Netzsteckdose (230 V / 50 Hz)
◆ Ein mobiles Endgerät (Smartphone / Tablet) mit einem aktuellen Android- oder iOS-Betriebssystem und / oder einen handelsüblichen Standard-Computer mit einem aktuellen Internetbrowser

Aufstellort

Ein Aufstellort in der Nähe von metallischen Flächen oder Gegenständen kann die Funktion beeinträchtigen. Daher sollte z.B. ein Aufstellort im Keller vermieden werden.

Montieren Sie das Gerät nicht über eine Höhe von 2 m.

Vorhandene elektronische Geräte können unter Umständen Störungen verursachen. Deshalb sollten Sie speziell zu folgenden Geräten einen gewissen Abstand (> 0,5 m) einhalten:

◆ WLAN-Router
Fernseher
◆ Computer
◆ Funklautsprecher und Funkheadsets
◆ Audio- und Videoanlagen
◆ Alarmanlagen
◆ Mobiltelefone und schnurlose Telefone
◆ Mikrowellengeräte
◆ Vorschaltgeräte für Leuchtstofflampen
◆ Babyphone

Das Bundesamt für Sicherheit und Informationstechnik hat Empfehlungen zur sicheren Nutzung des Internets veröffentlicht. Diese möchten wir Ihnen auszugsweise zur Verfügung stellen. Weiterführende Hinweise finden Sie unter:

www.bsi-fuer-buerger.de

Sicherheitsaspekte für Router und WLAN

Für den Internet-Anschluss sollten Sie in jedem Fall einen Router nutzen. Im Gegensatz zu Modems (z.B. für DSL oder Kabel) sind bei Routern eine Firewall und Verschlüsselungsfunktionen integriert, die Sie aktivieren bzw. einstellen müssen.

Ändern Sie voreingestellte Passwörter

Ändern Sie unbedingt das voreingestellte Passwort für den Zugriff auf die Konfigurationsoberfläche des Routers.

7.1 Den Router anschließen

Systemvoraussetzungen am Router

Der Router muss über einen DHCP-Server verfügen.
Der DHCP-Server des Routers muss aktiviert sein.

Zuweisung von IP-Adressen im Router

In einem Netzwerk bekommen alle am Router angeschlossenen Netzwerkgeräte (z.B. die SmartHome Box) vom DHCP-Server des Routers eine IP-Adresse zugewiesen. Dazu ist im DHCP-Server ein bestimmter IP-Adressbereich reserviert.

Falls Sie für die SmartHome Box eine feste Adresse vergeben möchten, müssen Sie die Konfiguration des DHCP-Servers im Router entsprechend ändern. Lesen Sie dazu die Hinweise in der Gebrauchsanleitung Ihres Routers.

Alternativ kann man auch in der Benutzeroberfläche der SmartHome Box eine feste IP-Adresse zuweisen.

Anmeldung und Nutzung in einem WLAN-Funknetzwerk.

Die Konfiguration der SmartHome Box (z.B. die Anmeldung in einem WLAN-Funknetzwerk) muss zuerst über das LAN-Netzwerk und die Benutzeroberfläche der SmartHome Box erfolgen.

Die WLAN-Verbindung der SmartHome Box wird erst nach dem Ziehen des LAN-Steckers aktiviert.

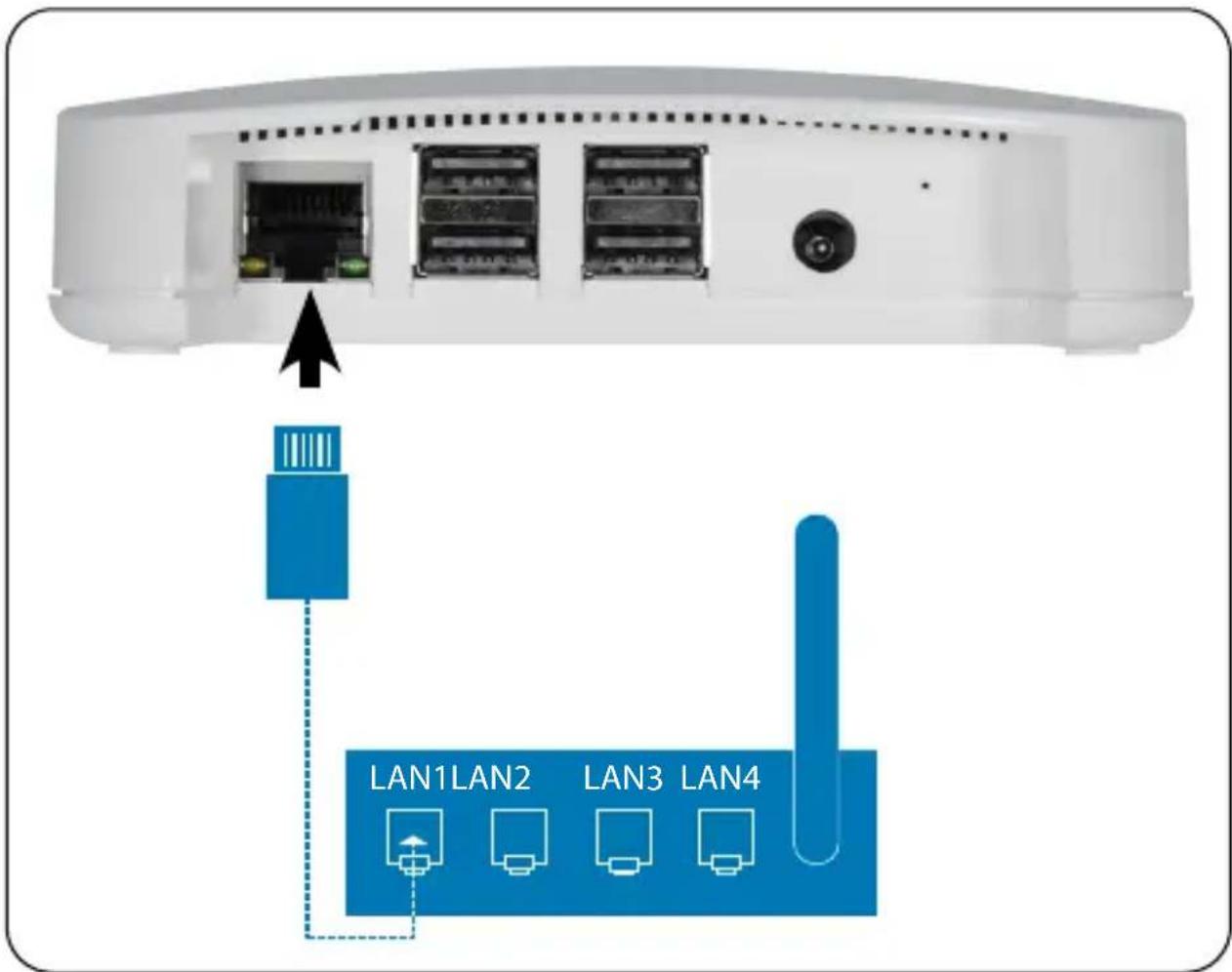

Stecken Sie das beiliegende LAN-Kabel in den LAN-Anschluss der SmartHome Box und verbinden Sie es mit einem freien LAN-Anschluss Ihres Routers.

Nach Anschluss des Steckernetzteils (s. Kap. 8.2) wird bei korrektem Anschluss die grüne LED am LAN-Anschluss leuchten. Die gelbe LED blinkt, wenn Daten übertragen werden.

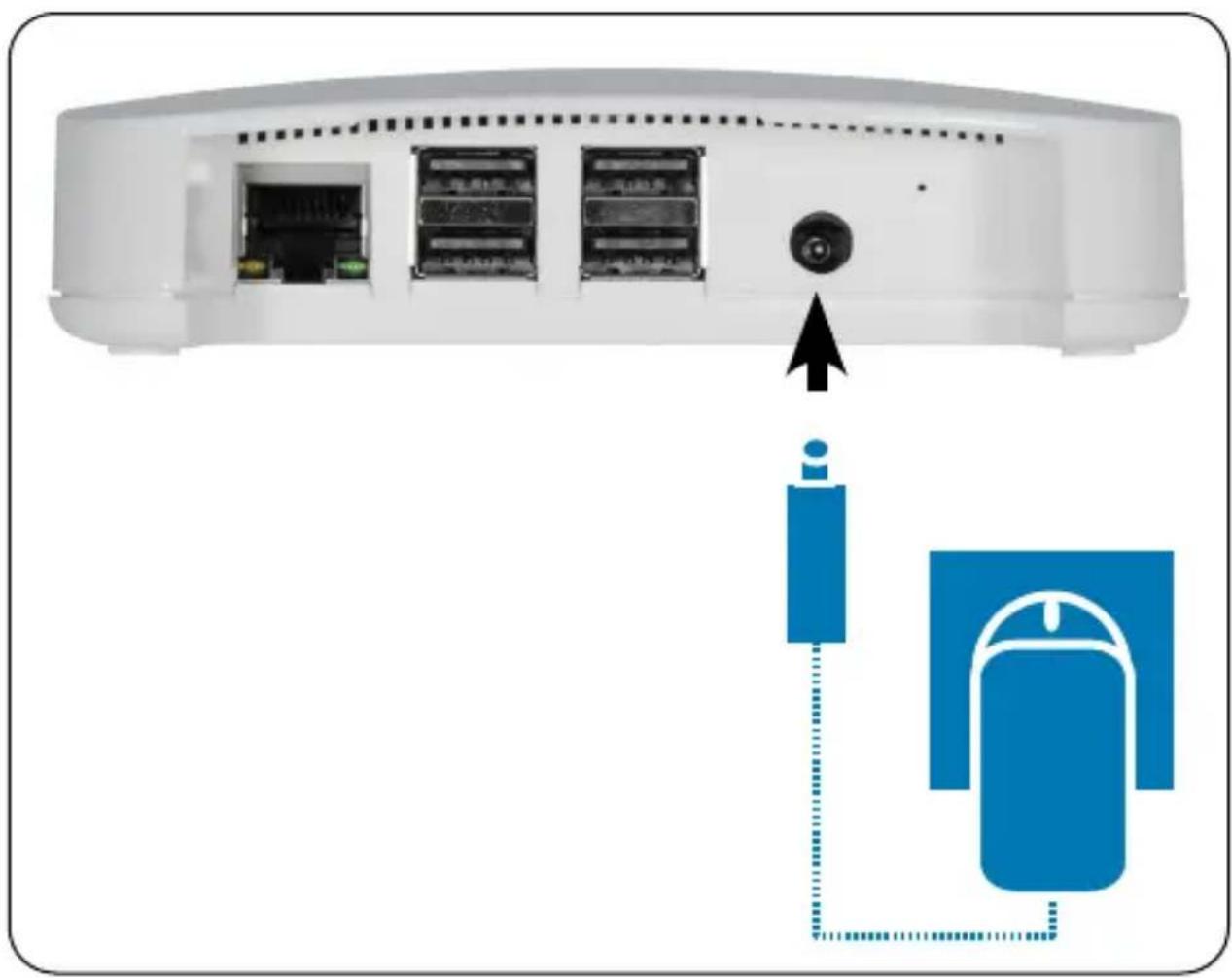

Schließen Sie das beiliegende Netzteil an den Stromeingang [DC5V/3A] der SmartHome Box an und stecken Sie das Netzteil anschließend in eine freie 230 V / 50 Hz Netzsteckdose.

Nach dem Einschalten der Stromversorgung beginnt die LED grün zu blinken und die rote LED blinkt während des Bootvorgangs.

Betriebsbereitschaft

Die SmartHome Box ist betriebsbereit, sobald die LED dauerhaft grün leuchtet und die rote LED aus ist.

Sie können die SmartHome Box per Smartphone, Tablet oder PC konfigurieren. Wir empfehlen die RADEMACHER App zur ersten Inbetriebnahme.

Die RADEMACHER App können Sie sich im entsprechenden Store für Android oder iOS herunterladen.

Android-Version

iOS-Version

Vorhandene Geräte im Heimnetzwerk erkennen

Die RADEMACHER App sucht und erkennt neue Geräte automatisch.

Sie müssen sich dazu mit dem Smartphone im selben Netzwerk wie die SmartHome Box befinden.

i

8.1 Navigation und Bedienung

Die Navigation und die Bedienung auf der Benutzeroberfläche werden in den FAQs, Tutorials (Videos) etc. im Servicebereich auf unserer Homepage erklärt.

www.service.rademacher.de.

Je nach verwendetem Routertyp kann es vorkommen, dass die SmartHome Box in der App nicht automatisch erkannt wird oder die Eingabe des Hostnamens im Browser nicht funktioniert.

Wenn das der Fall ist, müssen Sie eventuell die IP-Adresse der SmartHome Box eingeben.

Beispiel einer IP-Adresse: http://192.168.??????

Wo steht die IP-Adresse?

Die IP-Adresse wird von Ihrem Router automatisch vergeben und kann in den Netzwerkeinstellungen des Routers eingesehen werden. Dort wird die IP-Adresse im Zusammenhang mit der MAC-Adresse der SmartHome Box (siehe Geräteunterseite) genannt.

Mit Hilfe von Firmware-Updates wird die SmartHome Box fortlaufend aktualisiert. Ob ein Update verfügbar ist, erkennen Sie an der grün blinkenden LED oder in der RADEMACHER App bzw. Benutzeroberfläche im Browser an einem roten Update-Icon.

Während des Softwareupdates darf die Spannungsversorgung nicht unterbrochen werden.

1. Öffnen Sie die App oder die Benutzeroberfläche im Browser.
2. Wählen Sie den Menüpunkt „Wartung“ in den Einstellungen.
3. Starten Sie das Update. Während des Updates blinken die rote und die grüne LED. Dieser Vorgang kann einige Minuten dauern.
4. Nach ca. 5 Minuten wir die SmartHome Box neu gestartet. Während dieser Phase blinkt die rote LED.
5. Die SmartHome Box ist wieder betriebsbereit, sobald die LED wieder dauerhaft grün leuchtet.

Der gesamte Update-Prozess dauert ca. 5 Minuten zzgl. der Zeit für den Download des Updates.

das Gerät nicht mehr funktioniert?

Trennen Sie die SmartHome Box für ca. 30 Sekunden von der Stromversorgung und starten Sie das Gerät neu.

Wenden Sie sich bitte an unseren Service, falls das Problem nicht behoben wurde.

10. Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass die SmartHome Box der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht.

Der vollständige Text der EU-Konformitätserklärungen ist unter der folgenden Internetadresse verfügbar:

www.rademacher.de/ce

Garantiebedingungen

Informationen zu unseren Garantiebedingungen liegen diesem Produkt separat bei.

RADEMACHER

Geräte-Elektronik GmbH

Buschkamp 7

46414 Rhede (Deutschland)
