PC-0324-400-0 - Nicht kategorisiert Block - Kostenlose Bedienungsanleitung

Produkttyp	Primär getaktetes Schaltnetzteil
Modell	PC-0324-400-0
Marke	Block
Abmessungen (B x H x T)	126 x 127 x 170 mm
Gewicht	2,71 kg
Eingangsnennspannung	400 - 500 V AC
Eingangsspannungsbereich	320 - 575 V AC
Nennfrequenzbereich	44 Hz - 66 Hz / 0 Hz
Ausgangsnennspannung	24 V DC
Ausgangsspannungsbereich	23 - 28,5 V DC (einstellbar)
Ausgangsnennstrom	40 A
Wirkungsgrad	typ. 92,5%
Verlustleistung (Leerlauf/Nennlast)	2,78 W / 83,91 W (bei 400 V AC)
Restwelligkeit (Nennlast)	typ. 30 mVss
Kühlungsart	Natürliche Konvektion
Umgebungstemperatur	-25 °C ... +70 °C
Schutzart	IP 20
Schutzklasse	I, mit PE-Anschluss
Anschlüsse Eingang	Push-In, max. 2,5 mm²
Anschlüsse Ausgang	Push-In, max. 16 mm²
Signalisierung	LED grün (Betrieb) und Relaiskontakt
Parallel schaltbar	Ja
Serienschaltbar	Ja
Montage	Tragschiene DIN TH 35 (Hutschiene)
Zertifizierungen	cURus, cULus, GL (in Vorbereitung)

Häufig gestellte Fragen - PC-0324-400-0 Block

Wie stelle ich die Ausgangsspannung am Block PC-0324-400-0 ein?

Die Ausgangsspannung lässt sich über das Drehpotenziometer an der Gehäusevorderseite im Bereich von 23 bis 28,5 V DC einstellen.

Kann ich mehrere Netzteile parallel schalten?

Ja, das Gerät ist parallel schaltbar. Achten Sie darauf, dass die Summe der Ströme die Nennwerte nicht überschreitet und verwenden Sie geeignete Verkabelung.

Welche Absicherung wird empfohlen?

Empfohlen werden Leitungsschutzschalter mit 6 A, 10 A oder 16 A, Charakteristik B oder C. Der interne Einschaltstrom wird auf < 30 A begrenzt.

Welche Mindestabstände müssen eingehalten werden?

Seitlich ist kein Abstand erforderlich (0 mm), nach oben und unten müssen mindestens 50 mm eingehalten werden.

Wie ist das Gerät anzuschließen?

Das Netzteil verfügt über Push-In-Klemmen. Eingang: max. 2,5 mm², Ausgang: max. 16 mm². Achten Sie auf korrekte Polung und PE-Anschluss (Schutzklasse I).

Was bedeutet die LED-Anzeige?

Eine grüne LED zeigt den Betriebszustand an. Zusätzlich steht ein potentialfreier Relaiskontakt zur Verfügung (DC OK).

Kann das Netzteil auch bei höheren Temperaturen betrieben werden?

Der Betrieb ist bis +70 °C möglich; oberhalb von +55 °C reduziert sich die Leistung um 2,5 % pro Kelvin (Derating).

Welche Schutzfunktionen sind integriert?

Das Gerät bietet Überspannungsschutz am Ausgang (OVP max. 40 V DC), Ausgangsstrombegrenzung (typ. 44 A) und Transientenschutz am Eingang (Varistor).

Ist eine Option mit Power Boost erhältlich?

Ja, es gibt Varianten mit 50 % Power Boost (PC-0324-xxx-2/-4). Bei diesem Modell (PC-0324-400-0) ist diese Option nicht enthalten.

Wie wird das Netzteil gewartet und gereinigt?

Das Gerät ist wartungsfrei. Zur Reinigung nur trockenes Tuch verwenden; keine Flüssigkeiten eindringen lassen. Vor Reinigung spannungsfrei schalten.

BEDIENUNGSANLEITUNG PC-0324-400-0 Block

Abbildung zeigt PC-0324-100-0

Normen

Primär getaktetes Schaltnetzteil nach UL 60950, UL 508

Sicherheit: EN 61558-2-16, EN 60950-1

EMV: EN 61204-3

Vorteile

Stabilisierte und einstellbare Ausgangsspannung

Schnelles Auslösen von Leitungsschutzschaltern

DC OK Signalisierung

Parallel schaltbar

Push-in Anschlusstechnik

Robuste Tragschienenbefestigung aus Zinkdruckguss

Überspannungsfest bis 4 kV

Optional mit 50% Power Boost (PC-0324-xxx-2/-4)

Optional mit primärer Eingangssicherung (PC-0324-xxx-4/-6)

Anwendungen

Die ökonomischen Schaltnetzteile der Baureihe Power Compact setzen Maßstäbe in ihrer Klasse. Überdurchschnittlich robust gegen Transienten und energiereiche Störipulse am Netzeingang und ausgestattet mit wesentlichen Zusatzmerkmalen für eine weltweit hohe Anlagenverfügbarkeit. Die Ausgangsspannung lässt sich einfach durch das Drehpotenziometer an der Gehäusevorderseite einstellen. Die robuste Tragschienenbefestigung und Push-in-Anschlussklemmen ermöglichen eine schnelle und sichere Montage. Optional stehen Varianten mit 50% Leistungsreserven für das Starten von Verbrauchern mit hohen Einschaltströmen zur Verfügung.

Zulassungen

UL/CSA 60950, UL 508, GL (in Vorbereitung)

Typ
Eingangsdaten
Eingangsnennspannung	400 - 500 Vac
Eingangsspannungsbereich	320 - 575 Vac
Eingangsspannungsderating	-
Nennfrequenzbereich	44 Hz - 66 Hz / 0 Hz
Eingangsnennstrom (Nennlast)	3 x 2,15 A (400 Vac) / 1,82 A (500 Vac)
Einschaltstrombegrenzung	< 30 A, NTC
Eingangssicherung intern	-
Empfohlene Vorsicherung, LS-Schalter	6 A, 10 A, 16 A,Charakteristik B, C
Transientenüberspannungsschutz	Varistor
Ausgangsdaten
Ausgangsnennspannung	24 Vdc
Ausgangsspannungsbereich	23 - 28,5 Vdc
Ausgangsnennstrom	40 A
Ausgangsstrombegrenzung	typ. 44 A (Konstantstrom)
Power Boost	-
Auslösen von LS-Schutzschaltern	max. B10/C6/K4 @ 6/10mm ^2 /40m
Parallel schaltbar	Ja
Serienschaltbar	Ja
Verlustleistung Leerlauf/Nennlast	2,78 W / 83,91 W (400 Vac)
Restwelligkeit (Nennlast)	typ. 30 mVss
Wirkungsgrad	typ. 92,5%
Rückspeisungsfestigkeit max.	35 Vdc
Überspannungsschutz des Ausgangs (OVP)	max. 40 Vdc
Signalisierung
Statusanzeige	LED grün
Signalausgang	Relaiskontakt
Zulassungen
Approbationen	cURus, cULus, GL (in Vorbereitung)
Umwelt
Kühlungsart	natürliche Konvektion
Umgebungstemperatur	-25°C ... +70°C
Lagertemperatur	-25°C ... +85°C
Derating	-2,5 %/K > +55°C
Erforderlicher Mindestabstand (seitlich)	0 mm
Erforderlicher Mindestabstand (oben/unten)	50 mm
Sicherheit und Schutz
Schutzart	IP 20
Schutzklasse	I, mit PE Anschluss
Bestelldaten
Bestellnummer	PC-0324-400-0

Typ
Eingangsdaten
Anschlüsse Eingang Direktstecktechnik Push-InAusgangsdaten	max 2,5 mm^2
Anschlüsse Ausgang Direktstecktechnik Push-InSignalisierung	max 16 mm^2
Anschlüsse Signalisierung, Direktstecktechnik Push-InUmwelt	max 2,5 mm^2

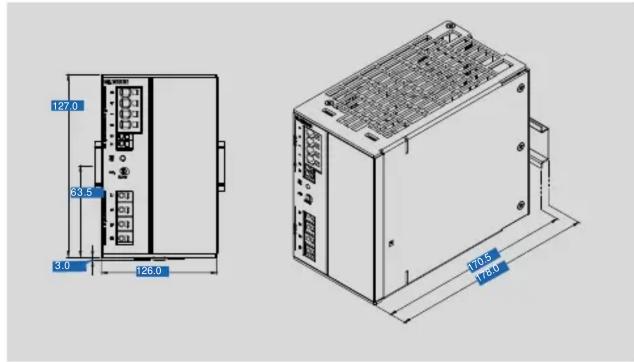

EinbaulageMaße und Gewichte	waagerecht für Normschiene DIN TH 35
GewichtMaße B x H x T	2,71 kg126 x 127 x 170 mm
