Produkttyp	Elektronischer Schutzschalter
Eingangsnennspannung	24 Vdc
Eingangsspannungsbereich	18 – 30 Vdc
Ausgangsnennstrom	2 A
Max. Dauerstrom pro Klemmenpol	10 A (-), 40 A (+)
Wirkungsgrad	99 %
Schutzart	IP20
Schutzklasse	III, ohne PE-Anschluss
Umgebungstemperatur	-25 °C … +70 °C
Lagertemperatur	-25 °C … +85 °C
Relative Luftfeuchtigkeit	5 … 96 %, ohne Betauung
Kühlungsart	natürliche Konvektion
Gewicht	0,039 kg
Einbaulage	waagerecht für Normschiene DIN TH 35
Max. Verlustleistung	0,4 W
Max. Einschaltkapazität	80 mF @ 24 Vdc / 2,5 mm² / 2,5 m
Modulinitialisierungszeit	27 ms
Zuschaltverzögerung der Kanäle	0 ms
Maximaler Spannungsabfall	29 mV
Bestellnummer	EB-2724-020-0
Normen	EN 60950-1, EN 50178, EN/IEC 60204-1, EN 61000-6-2, EN 61000-6-3

Häufig gestellte Fragen - EB-2724-020-0 Block

Wie installiere ich den EB-2724-020-0?

Montieren Sie das Gerät waagerecht auf einer DIN-TH-35-Schiene. Beachten Sie den Mindestabstand von 30 mm oben/unten. Schließen Sie die Spannungsversorgung an die Federkraftklemmen an (Eingang max. 16 mm², Ausgang max. 2,5 mm²).

Welche Schutzfunktionen bietet der elektronische Schutzschalter?

Der Schutzschalter bietet eine thermomagnetische Kennlinie (EB-27) bzw. strombegrenzende Kennlinie (EB-28). Er schaltet bei Überlast oder Kurzschluss selektiv ab und gibt ein Meldesignal weiter.

Kann ich mehrere Kanäle parallel schalten?

Nein, die Parallelschaltung von Ausgängen ist nicht erlaubt. Verwenden Sie stattdessen optionale Potenzialverteiler für zusätzliche Lastausgänge.

Wie erfolgt die Statusanzeige?

Die Statusanzeige erfolgt über eine LED (rot, grün, orange) und einen Signalausgang (DC 24 V, max. 25 mA). Hochpegel bedeutet Kanal ein, Tiefpegel bedeutet Kanal aus oder Fehler.

Welche Kommunikationsmöglichkeiten gibt es?

Optional können Kommunikationsmodule angeschlossen werden für eine Buskommunikation. Die Einstiegsvariante EB-27/EB-28 gibt das Meldesignal nur gebrückt weiter; die Modelle EB-08/18/38 bieten umfassende Kommunikation.

Was ist die maximale Einschaltkapazität?

Die maximale Einschaltkapazität beträgt 80 mF bei 24 Vdc, 2,5 mm² Leiterquerschnitt und 2,5 m Leitungslänge.

Ist das Gerät rückspeisungsfest?

Ja, das Gerät ist rückspeisungsfest bis max. 35 Vdc. Serienschaltung von Ausgängen ist jedoch nicht erlaubt.

Welche Umgebungsbedingungen sind zulässig?

Die Umgebungstemperatur darf -25°C bis +70°C betragen, die relative Luftfeuchtigkeit 5–96% ohne Betauung. Die Schutzart ist IP20.

Welche Zertifizierungen hat das Gerät?

Das Gerät ist CE-konform gemäß 2014/30/EU und erfüllt die Normen EN 60950-1, EN 50178, EN/IEC 60204-1 sowie EMV-Normen. UL-Zulassungen sind vorbereitet.

Wie hoch ist der Wirkungsgrad?

Der Wirkungsgrad beträgt 99,0%, die Verlustleistung im Leerlauf nur 0,3 W bei 24 V.

BEDIENUNGSANLEITUNG EB-2724-020-0 Block

Abbildung zeigt EB-1824-XX0-0

Normen

Sicherheit:

EN 60950-1, EN 50178, EN/IEC 60204-1

EMV:

EN 61000-6-2 (Störfestigkeit), EN 61000-6-3 (Störaussendung)

CE:

Gemäß 2014/30/EU

Vorteile

Automatische Durchkontaktierung aller Signalpegel

Optionale Kommunikation über Kommunikationsmodule

Optionale Unterspannungsabschaltung im Verbund

Optionale Einstellmöglichkeit für Auslösestrom

Zusätzliche Lastausgänge durch anreihbare Potenzialverteiler

Selektives, lastabhängiges Einschalten

Varianten mit Sammelreseteingang

Anwendungen

EB-27 Elektronischer Schutzschalter mit thermomagnetischer Kennlinie und Weitergabe des Meldesignals für ausgelöste und ausgeschaltete Kanäle an die verbundenen Kanäle. Einstiegsvariante für die elektronische Absicherung von 24 V Verbrauchern.
EB-28 Elektronischer Schutzschalter mit strombegrenzender Kennlinie und Weitergabe des Meldesignals für ausgelöste und ausgeschaltete Kanäle an die verbundenen Kanäle. Einstiegsvariante für die elektronische Absicherung von 24 V Verbrauchern wenn eine aktive Strombegrenzung erforderlich ist.
EB-08, EB-18, EB-38 Elektronischer Schutzschalter mit strombegrenzender Kennlinie und umfassender Kommunikation zu den verbundenen Modulen. Geeignet für die fortschrittliche Absicherung von 24 V Verbrauchern und die Möglichkeit detaillierte Stromversorgungsparameter auszulesen und die Kanäle aktiv zu steuern.

Zulassungen

UL 508 (vorbereitet), UL 2367 (vorbereitet), GL (vorbereitet),

VW eCI@ss Nr.27-37-18-02 (Stromüberwachungsgerät) (vorbereitet)

Typ
Besonderheiten
Eigenschaften	-
Eingangsdaten
Eingangsnennspannung	24 Vdc
Eingangsspannungsbereich	18 - 30 Vdc
Maximale Restwelligkeit/Rippel der speisenden Eingangsspannung	3 %
Max. Dauerstrom des Moduls	2 A
Max. Dauerstrom pro Klemmenpol	10 A (-), 40 A (+)
Erforderliche Eingangsspannung zum Einschalten der Ausgänge	17,5 V (Ausschaltschwelle 16,7 V), ± 0,7 V
Max. Verlustleistung	0,4 W
Überspannungsschutz	Suppressordioden 33 V
Ruhestrom im Leerlauf	12 mA @ 24 V
Verlustleistung im Leerlauf	0,3 W @ 24 V
max. Einschaltkapazität	80 mF @ 24 Vdc / 2,5 mm2 / 2,5 m
Ausgangsdaten
Ausgangsnennspannung	24 Vdc
Maximaler Spannungsabfall zwischen Ein- und Ausgang	29 mV
Modulinitialisierungszeit	27 ms
Zuschaltverzögerung der Kanäle	0 ms
Wartezeit nach Abschaltung eines Ausgangs (Thermische Entspannung)	500 ms (Kurzschluss) ... 5s (Überlast)
Parallelschaltung von Ausgängen	Nicht erlaubt
Serienschaltung von Ausgängen	Nicht erlaubt
Rückspeisungsfestigkeit max.	35 Vdc
Ausgangsnennstrom	2 A
Wirkungsgrad	99,0 %
Ausgangsstrombegrenzung	-
Signalisierung
Buskommunikation	Sammelmeldesignal gebrückt
Statusanzeige	LED (rot, grün, orange)
	Ausgangsstatus, kurzschlussfest
Signalausgang	DC 24 V, max. 25 mA high = Kanal ein, low = Kanal aus, Fehler
Signaleingang (ON/OFF/Reset)	-
Umwelt
Kühlungsart	natürliche Konvektion
Umgebungstemperatur	-25 °C ... +70 °C
Lagertemperatur	-25 °C ... +85 °C
Derating	-
Relative Luftfeuchtigkeit	5 ... 96 %, ohne Betauung
Erforderlicher Mindestabstand (seitlich)	0 mm
Erforderlicher Mindestabstand (oben/unten)	30 mm
Sicherheit und Schutz
Schutzart	IP 20
Schutzklasse	III, ohne PE- Anschluss
Verschmutzungsgrad	2
Bestelldaten
Bestellnummer	EB-2724-020-0

30	Typ
	Anschluss und Montage
	Anschlüsse Ausgang, (Federkraftklemme)	max 2,5 mm^2 (2 x "+")
	Anschlüsse Eingang, (Federkraftklemme)	max. 16 mm^2
	Anschlüsse Signalisierung, (Federkraftklemme)	max. 2,5 mm^2
sche Daten	Einbaulage	waagerecht fürNormschiene DIN TH 35

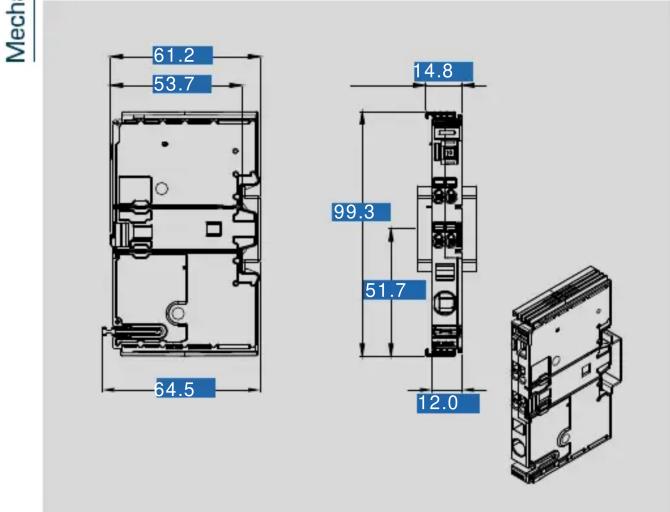

	Maße und Gewichte
	Gewicht	0,039 kg
