Produkttyp	Primär getaktetes Schaltnetzteil
Hersteller	Block
Modell	PVSL 400/24-20
Nenneingangsspannung	3 x 400–500 V AC
Eingangsspannungsbereich	340–550 V AC (480–780 V DC)
Ausgangsnennspannung	24 V DC ±1 %
Ausgangsstrom (Nenn)	20 A
Power Boost	40 A für 4 s (30 A für 8 s)
Top Boost	80 A für 50 ms
Wirkungsgrad	typ. 92,9 %
Restwelligkeit	typ. 70 mVss
Schutzart	IP20
Schutzklasse	I (mit PE-Anschluss)
Umgebungstemperatur	–25 °C bis +70 °C
Lagertemperatur	–25 °C bis +85 °C
Gewicht	1,76 kg
Abmessungen (B×H×T)	127 × 179,5 × 76 mm (ca.)
Anzeige	LC-Display
Schnittstelle	RS-232
Parallel schaltbar	Ja
Zertifikate / Zulassungen	cURus, cULus
Anschlüsse	Federkraftklemmen (Eingang max. 2,5 mm², Ausgang max. 10 mm²)
Befestigung	DIN-Tragschiene TH 35
Zubehör (optional)	PV-CON, PV-KOK2, PV-TS35M, PV-WB2
Wartung	Keine regelmäßige Wartung erforderlich

Häufig gestellte Fragen - PVSL 400/24-20 Block

Welche Eingangsspannung benötigt das Block PVSL 400/24-20?

Das PVSL 400/24-20 benötigt eine dreiphasige Wechselspannung von 3 x 400–500 V AC. Der Eingangsspannungsbereich liegt zwischen 340–550 V AC (bzw. 480–780 V DC).

Kann das Netzteil auch an einem Einphasennetz betrieben werden?

Nein, das Gerät ist ausschließlich für Drehstrom ausgelegt. Ein Betrieb an Einphasennetzen ist nicht vorgesehen.

Was bedeutet die Power-Boost-Funktion?

Die Power-Boost-Funktion ermöglicht kurzzeitig (4 Sekunden) einen Ausgangsstrom von bis zu 40 A, obwohl der Nennstrom 20 A beträgt. Dies hilft beim Starten von Motoren oder zum Auslösen von Leitungsschutzschaltern.

Wie kann ich die Ausgangsspannung einstellen?

Die Ausgangsspannung ist über das LC-Display und die integrierte Bedienung einstellbar. Der einstellbare Bereich liegt zwischen 22,8 und 28,8 V DC.

Welche Status-LEDs gibt es und was bedeuten sie?

Es gibt drei LEDs: grün für 'Power Good (DC OK)', gelb (Funktion siehe Handbuch) und rot für Störungen. Zusätzlich stehen aktive Signalausgänge zur Verfügung.

Kann ich mehrere PVSL 400/24-20 parallel schalten?

Ja, das Gerät ist parallel schaltbar. Dadurch kann die Ausgangsleistung erhöht oder eine Redundanz realisiert werden.

Welche Schutzfunktionen besitzt das Netzteil?

Das Gerät bietet Überspannungsschutz (Varistor), Überlastschutz (Konstantstrom- oder Fuse-Mode), Rückspeisefestigkeit bis 35 V DC sowie eine Einschaltstrombegrenzung.

Welche Abmessungen und welches Gewicht hat das Netzteil?

Die Abmessungen betragen ca. 127 × 179,5 × 76 mm (B×H×T) und das Gewicht liegt bei 1,76 kg.

Welches Zubehör ist für das PVSL 400/24-20 verfügbar?

Folgendes Zubehör ist optional erhältlich: Anschlussstecker für Signalisierung (PV-CON), Adapterkabel für Schnittstelle (PV-KOK2), seitliche Montageplatte (PV-TS35M) und Montageplatte für Direktverschraubung (PV-WB2).

Welche Normen und Zulassungen erfüllt das Netzteil?

Es erfüllt die Normen UL 60950, UL 508, EN 61558-2-16, EN 60950-1 und EN 61204-3 (EMV). Zulassungen: cURus und cULus.

BEDIENUNGSANLEITUNG PVSL 400/24-20 Block

Abbildung zeigt PVSL 400/24-20

Normen

Primär getaktetes Schaltnetzteil nach UL 60950, UL 508

Sicherheit: EN 61558-2-16, EN 60950-1

EMV: EN 61204-3

Vorteile

Netzeingangsüberwachung

LC-Display

Strom- und Spannungsüberwachung der Ausgangsseite

RS-232-Schnittstelle

Stabilisierte und einstellbare Ausgangsspannung

Bis zu 200 % Real Power Boost für 4 Sekunden

Top Boost zum Auslösen von Leitungsschutzschaltern

Signalisierung der Betriebszustände durch 3 LED und aktive Signalausgänge

Parallel schaltbar

Servicefreundliches Federzug-Steckersystem

Optional mit aktiver Einschaltstrombegrenzung

Tragschienenbefestigung

Anwendungen

Primär getaktetes Schaltnetzteil mit hohen Leistungsreserven für alle Anforderungen der Automatisierungstechnik mit einer Vielzahl an Parametrier- und Anzeigefunktionen, inklusive Ausgangsstrom- und Ausgangsspannungsüberwachung. Intelligente Zusatzfunktionen für das Eingangsnetz ersetzen eine Vielzahl von externen Diagnosegeräten wie z.B. Spannungsmesser, Drehfeldmessgerät, Betriebsstundenzähler.

Prinzipschaltbild

Elektrische Daten
Eingangsdaten

Eingangsnennspannung	3 x 400 - 500 Vac
Eingangsspannungsbereich	340 - 550 Vac(480 - 780 Vdc)
Eingangsnennstrom (Nennlast)	1,1 A (3 x 340 Vac)
Nennfrequenzbereich	44 - 66 Hz / 0 Hz
Einschaltstrombegrenzung	<30 A, NTC
Eingangssicherung intern	3 x 2,5 A (träge)
Empfohlene Vorsicherung, LS-Schalter	6 A, 10 A, 16 A, Charakteristik B, C
Oberwellenkorrektur	passiv
Netzausfallüberbrückung (Nennlast)	13,2 / 36,8 ms(400 / 500 Vac)
Transientenüberspannungsschutz	Varistor

Ausgangsdaten

Ausgangsnennspannung	24 Vdc ± 1 %
Ausgangsspannungsbereich	22,8 - 28,8 Vdc
Rückspeisungsfestigkeit max.	35 Vdc
Ausgangsnennstrom	20,00 A
Parallel schaltbar	Ja
Power Boost	40 A / 4 s (30 A / 8 s)
Überlastverhalten	Konstantstrom oder Fuse Mode
Wirkungsgrad	typ. 92,9%
Restwelligkeit (Nennlast)	typ. 70 mVss
Top Boost	80 A / 50 ms

Signalisierung

Power Good (DC OK)	LED grün, LED rot, LED gelb
Aktive Signalausgänge	4 x 24 Vdc, 2 konfigurierbar
Stand-by-Eingang	Nein
Display, Schnittstelle	Ja, RS 232

Zulassungen

Approbationen	cURus, cULus
Umwelt
Umgebungstemperatur	-25°C bis +70°C
Lagertemperatur	-25°C bis +85°C
Derating	-3 %/K > +50°C

Sicherheit und Schutz

Schutzart	IP 20
Schutzklasse	I, mit PE Anschluss
Zubehör
Anschlussstecker für Signalisierung	PV-CON (optional)
Adapterkabel für Schnittstelle	PV-KOK2 (optional)
TS35-Befestigung für seitliche Montage	PV-TS35M (optional)
Montageplatte für Direktverschraubung	PV-WB2 (optional)
Bestelldaten
Bestellnummer	PVSL 400/24-20

Typ

Anschluss und Montage

nische Daten	Anschlüsse Eingang, (Federkraftklemme, steckbar)	2,5 mm^2
	Anschlüsse Ausgang, (Federkraftklemme, steckbar)	10 mm^2
	Anschlüsse Signalisierung, (Federkraftklemme, steckbar)	. 0,5 mm^2
	Einbaulage	vertikal
	Befestigung	DIN Tragschiene TH 35

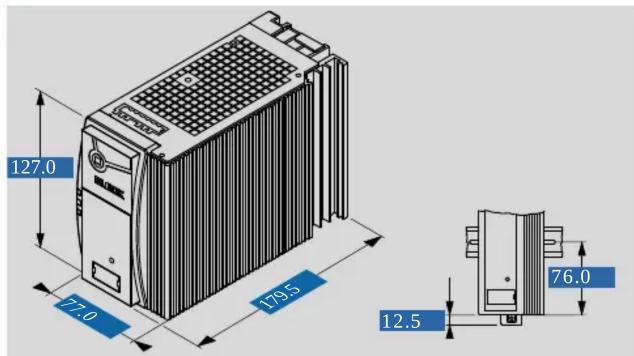

	Maße und Gewichte
	Gewicht	1,76 kg

Mechanische Daten
