Produkttyp	Elektronischer Schutzschalter
Modell	EB-2724-080-0
Marke	Block
Eingangsnennspannung	24 Vdc
Eingangsspannungsbereich	18 - 30 Vdc
Ausgangsnennspannung	24 Vdc
Max. Dauerstrom des Moduls	8 A
Max. Dauerstrom pro Klemmenpol	10 A (-), 40 A (+)
Wirkungsgrad	99,0 %
Max. Verlustleistung	0,9 W
Schutzart	IP 20
Schutzklasse	III, ohne PE-Anschluss
Umgebungstemperatur	-25 °C ... +60 °C
Lagertemperatur	-25 °C ... +85 °C
Relative Luftfeuchtigkeit	5 ... 96 %, ohne Betauung
Gewicht	0,039 kg
Anschlüsse Eingang	Federkraftklemme, max. 16 mm²
Anschlüsse Ausgang	Federkraftklemme, max. 2,5 mm² (2 x "+")
Anschlüsse Signalisierung	Federkraftklemme, max. 2,5 mm²
Einbaulage	waagerecht für Normschiene DIN TH 35
Normen	EN 60950-1, EN 50178, EN/IEC 60204-1
EMV	EN 61000-6-2, EN 61000-6-3
Zulassungen	UL 508 (vorbereitet), UL 2367 (vorbereitet), GL (vorbereitet)

Häufig gestellte Fragen - EB-2724-080-0 Block

Welche Eingangsspannung benötigt der EB-2724-080-0?

Der elektronische Schutzschalter benötigt eine Eingangsnennspannung von 24 Vdc mit einem Bereich von 18 bis 30 Vdc.

Kann ich mehrere Ausgänge parallel schalten?

Nein, die Parallelschaltung von Ausgängen ist nicht erlaubt.

Wie hoch ist der maximale Ausgangsstrom?

Der maximale Dauerstrom des Moduls beträgt 8 A.

Welche Schutzklasse hat das Gerät?

Das Gerät hat die Schutzklasse III ohne PE-Anschluss und die Schutzart IP 20.

Wie erfolgt die Montage?

Die Montage erfolgt waagerecht auf einer Normschiene DIN TH 35.

Welche Normen erfüllt der EB-2724-080-0?

Er erfüllt die Sicherheitsnormen EN 60950-1, EN 50178, EN/IEC 60204-1 und die EMV-Normen EN 61000-6-2, EN 61000-6-3.

Ist eine aktive Strombegrenzung vorhanden?

Nein, dieser Typ hat keine aktive Strombegrenzung; es handelt sich um die Variante mit thermomagnetischer Kennlinie.

Wie wird der Signalausgang genutzt?

Der Signalausgang liefert DC 24 V, max. 25 mA: High = Kanal ein, Low = Kanal aus, Fehler.

Welche Umgebungstemperatur ist zulässig?

Die Umgebungstemperatur liegt zwischen -25 °C und +60 °C.

Wie schwer ist das Modul?

Das Modul wiegt nur 0,039 kg.

BEDIENUNGSANLEITUNG EB-2724-080-0 Block

Abbildung zeigt EB-1824-XX0-0

Normen

Sicherheit:

EN 60950-1, EN 50178, EN/IEC 60204-1

EMV:

EN 61000-6-2 (Störfestigkeit), EN 61000-6-3 (Störaussendung)

CE:

Gemäß 2014/30/EU

Vorteile

Automatische Durchkontaktierung aller Signalpegel

Optionale Kommunikation über Kommunikationsmodule

Optionale Unterspannungsabschaltung im Verbund

Optionale Einstellmöglichkeit für Auslösestrom

Zusätzliche Lastausgänge durch anreihbare Potenzialverteiler

Selektives, lastabhängiges Einschalten

Varianten mit Sammelreseteingang

Anwendungen

EB-27 Elektronischer Schutzschalter mit thermomagnetischer Kennlinie und Weitergabe des Meldesignals für ausgelöste und ausgeschaltete Kanäle an die verbundenen Kanäle. Einstiegsvariante für die elektronische Absicherung von 24 V Verbrauchern.
EB-28 Elektronischer Schutzschalter mit strombegrenzender Kennlinie und Weitergabe des Meldesignals für ausgelöste und ausgeschaltete Kanäle an die verbundenen Kanäle. Einstiegsvariante für die elektronische Absicherung von 24 V Verbrauchern wenn eine aktive Strombegrenzung erforderlich ist.
EB-08, EB-18, EB-38 Elektronischer Schutzschalter mit strombegrenzender Kennlinie und umfassender Kommunikation zu den verbundenen Modulen. Geeignet für die fortschrittliche Absicherung von 24 V Verbrauchern und die Möglichkeit detaillierte Stromversorgungsparameter auszulesen und die Kanäle aktiv zu steuern.

Zulassungen

UL 508 (vorbereitet), UL 2367 (vorbereitet), GL (vorbereitet),

VW eCI@ss Nr.27-37-18-02 (Stromüberwachungsgerät) (vorbereitet)

Typ
Besonderheiten
Eigenschaften	-
Eingangsdaten
Eingangsnennspannung	24 Vdc
Eingangsspannungsbereich	18 - 30 Vdc
Maximale Restwelligkeit/Rippel der speisenden Eingangsspannung	3 %
Max. Dauerstrom des Moduls	8 A
Max. Dauerstrom pro Klemmenpol	10 A (-), 40 A (+)
Erforderliche Eingangsspannung zum Einschalten der Ausgänge	17,5 V (Ausschaltschwelle 16,7 V), ± 0,7 V
Max. Verlustleistung	0,9 W
Überspannungsschutz	Suppressordioden 33 V
Ruhestrom im Leerlauf	12 mA @ 24 V
Verlustleistung im Leerlauf	0,3 W @ 24 V
max. Einschaltkapazität	70 mF @ 24 Vdc / 2,5 mm2 / 2,5 m
Ausgangsdaten
Ausgangsnennspannung	24 Vdc
Maximaler Spannungsabfall zwischen Ein- und Ausgang	72 mV
Modulinitialisierungszeit	27 ms
Zuschaltverzögerung der Kanäle	0 ms
Wartezeit nach Abschaltung eines Ausgangs (Thermische Entspannung)	500 ms (Kurzschluss) ... 5s (Überlast)
Parallelschaltung von Ausgängen	Nicht erlaubt
Serienschaltung von Ausgängen	Nicht erlaubt
Rückspeisungsfestigkeit max.	35 Vdc
Ausgangsnennstrom	8 A
Wirkungsgrad	99,0 %
Ausgangsstrombegrenzung	-
Signalisierung
Buskommunikation	Sammelmeldesignal gebrückt
Statusanzeige	LED (rot, grün, orange)
	Ausgangsstatus, kurzschlussfest
Signalausgang	DC 24 V, max. 25 mA high = Kanal ein, low = Kanal aus, Fehler
Signaleingang (ON/OFF/Reset)	-
Umwelt
Kühlungsart	natürliche Konvektion
Umgebungstemperatur	-25 °C ... +60 °C
Lagertemperatur	-25 °C ... +85 °C
Derating	-
Relative Luftfeuchtigkeit	5 ... 96 %, ohne Betauung
Erforderlicher Mindestabstand (seitlich)	0 mm
Erforderlicher Mindestabstand (oben/unten)	30 mm
Sicherheit und Schutz
Schutzart	IP 20
Schutzklasse	III, ohne PE- Anschluss
Verschmutzungsgrad	2
Bestelldaten
Bestellnummer	EB-2724-080-0

30	Typ
	Anschluss und Montage
	Anschlüsse Ausgang, (Federkraftklemme)	max 2,5 mm ^2 (2 x "+")
	Anschlüsse Eingang, (Federkraftklemme)	max. 16 mm ^2
	Anschlüsse Signalisierung, (Federkraftklemme)	max. 2,5 mm ^2
sche Daten	Einbaulage	waagerecht fürNormschiene DIN TH 35

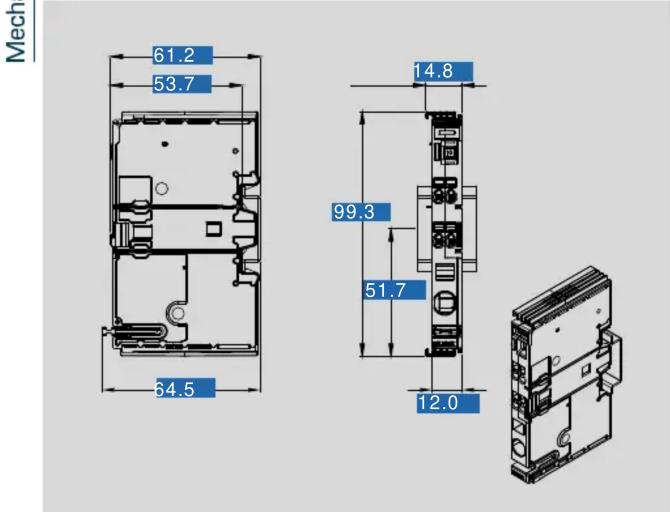

	Maße und Gewichte
	Gewicht	0,039 kg
