BEDIENUNGSANLEITUNG EB-2724-100-0 Block

Abbildung zeigt EB-1824-XX0-0

Normen

Sicherheit:

EN 60950-1, EN 50178, EN/IEC 60204-1

EMV:

EN 61000-6-2 (Störfestigkeit), EN 61000-6-3 (Störaussendung)

CE:

Gemäß 2014/30/EU

Vorteile

Automatische Durchkontaktierung aller Signalpegel

Optionale Kommunikation über Kommunikationsmodule

Optionale Unterspannungsabschaltung im Verbund

Optionale Einstellmöglichkeit für Auslösestrom

Zusätzliche Lastausgänge durch anreihbare Potenzialverteiler

Selektives, lastabhängiges Einschalten

Varianten mit Sammelreseteingang

Anwendungen

EB-27 Elektronischer Schutzschalter mit thermomagnetischer Kennlinie und Weitergabe des Meldesignals für ausgelöste und ausgeschaltete Kanäle an die verbundenen Kanäle. Einstiegsvariante für die elektronische Absicherung von 24 V Verbrauchern.
EB-28 Elektronischer Schutzschalter mit strombegrenzender Kennlinie und Weitergabe des Meldesignals für ausgelöste und ausgeschaltete Kanäle an die verbundenen Kanäle. Einstiegsvariante für die elektronische Absicherung von 24 V Verbrauchern wenn eine aktive Strombegrenzung erforderlich ist.
EB-08, EB-18, EB-38 Elektronischer Schutzschalter mit strombegrenzender Kennlinie und umfassender Kommunikation zu den verbundenen Modulen. Geeignet für die fortschrittliche Absicherung von 24 V Verbrauchern und die Möglichkeit detaillierte Stromversorgungsparameter auszulesen und die Kanäle aktiv zu steuern.

Zulassungen

UL 508 (vorbereitet), UL 2367 (vorbereitet), GL (vorbereitet),

VW eCI@ss Nr.27-37-18-02 (Stromüberwachungsgerät) (vorbereitet)

Typ
Besonderheiten
Eigenschaften	-
Eingangsdaten
Eingangsnennspannung	24 Vdc
Eingangsspannungsbereich	18 - 30 Vdc
Maximale Restwelligkeit/Rippel der speisenden Eingangsspannung	3 %
Max. Dauerstrom des Moduls	10 A
Max. Dauerstrom pro Klemmenpol	10 A (-), 40 A (+)
Erforderliche Eingangsspannung zum Einschalten der Ausgänge	17,5 V (Ausschaltschwelle 16,7 V), ± 0,7 V
Max. Verlustleistung	1,2 W
Überspannungsschutz	Suppressordioden 33 V
Ruhestrom im Leerlauf	12 mA @ 24 V
Verlustleistung im Leerlauf	0,3 W @ 24 V
max. Einschaltkapazität	50 mF @ 24 Vdc / 2,5 mm2 / 2,5 m
Ausgangsdaten
Ausgangsnennspannung	24 Vdc
Maximaler Spannungsabfall zwischen Ein- und Ausgang	92 mV
Modulinitialisierungszeit	27 ms
Zuschaltverzögerung der Kanäle	0 ms
Wartezeit nach Abschaltung eines Ausgangs (Thermische Entspannung)	500 ms (Kurzschluss) ... 5s (Überlast)
Parallelschaltung von Ausgängen	Nicht erlaubt
Serienschaltung von Ausgängen	Nicht erlaubt
Rückspeisungsfestigkeit max.	35 Vdc
Ausgangsnennstrom	10 A
Wirkungsgrad	99,0 %
Ausgangsstrombegrenzung	-
Signalisierung
Buskommunikation	Sammelmeldesignal gebrückt
Statusanzeige	LED (rot, grün, orange)
	Ausgangsstatus, kurzschlussfest
Signalausgang	DC 24 V, max. 25 mA high = Kanal ein, low = Kanal aus, Fehler
Signaleingang (ON/OFF/Reset)	-
Umwelt
Kühlungsart	natürliche Konvektion
Umgebungstemperatur	-25 °C ... +55 °C
Lagertemperatur	-25 °C ... +85 °C
Derating	-
Relative Luftfeuchtigkeit	5 ... 96 %, ohne Betauung
Erforderlicher Mindestabstand (seitlich)	0 mm
Erforderlicher Mindestabstand (oben/unten)	30 mm
Sicherheit und Schutz
Schutzart	IP 20
Schutzklasse	III, ohne PE- Anschluss
Verschmutzungsgrad	2
Bestelldaten
Bestellnummer	EB-2724-100-0

30	Typ
	Anschluss und Montage
	Anschlüsse Ausgang, (Federkraftklemme)	max 2,5 mm ^2 (2 x "+")
	Anschlüsse Eingang, (Federkraftklemme)	max. 16 mm ^2
	Anschlüsse Signalisierung, (Federkraftklemme)	max. 2,5 mm ^2
sche Daten	Einbaulage	waagerecht fürNormschiene DIN TH 35

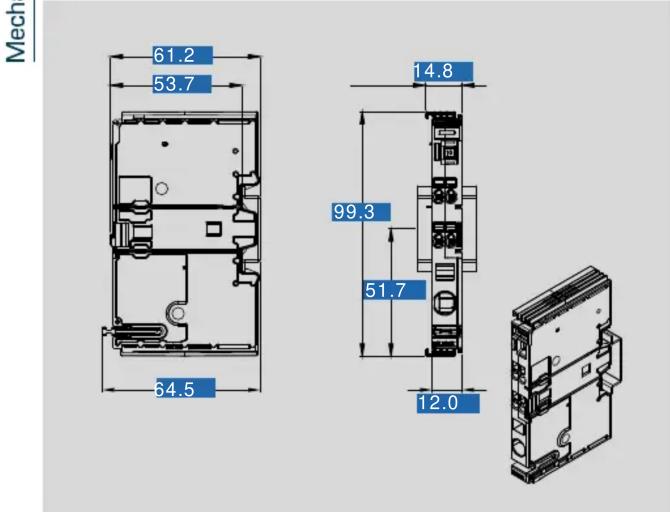

	Maße und Gewichte
	Gewicht	0,039 kg
