Vision VMS52B - Lautsprecher ESX - Kostenlose Bedienungsanleitung

Marke	ESX
Modell	Vision VMS52B
Typ	2-Wege Koaxial-Lautsprecher
Größe	13 cm (5.25")
RMS Belastbarkeit	60 Watt
Max. Belastbarkeit	120 Watt
Impedanz	4 Ω
Frequenzbereich	70 - 22000 Hz
Hochtöner	26 mm Mylar-Neodym
Membran	Polypropylen
Schwingspule	∅ 25,9 mm
Einbautiefe	‡ 25 mm
Einbaudurchmesser	∅ 110 mm
Außendurchmesser	∅ 151 mm
UV-beständig	Ja
Spritzwassergeschützt	Ja
Entsorgung	Gemäß örtlichen Abfallbestimmungen, nicht im Hausmüll

Häufig gestellte Fragen - Vision VMS52B ESX

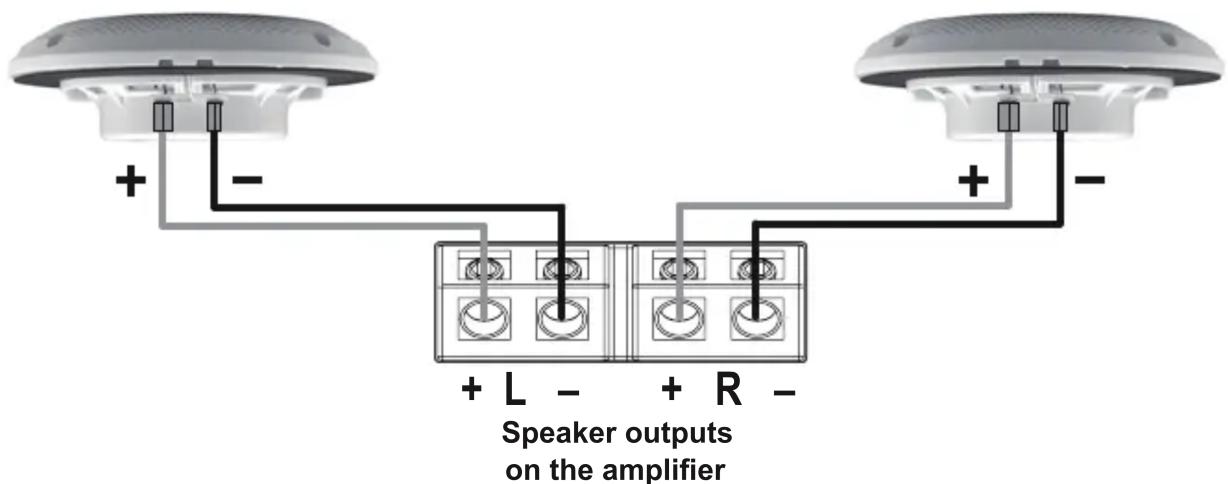

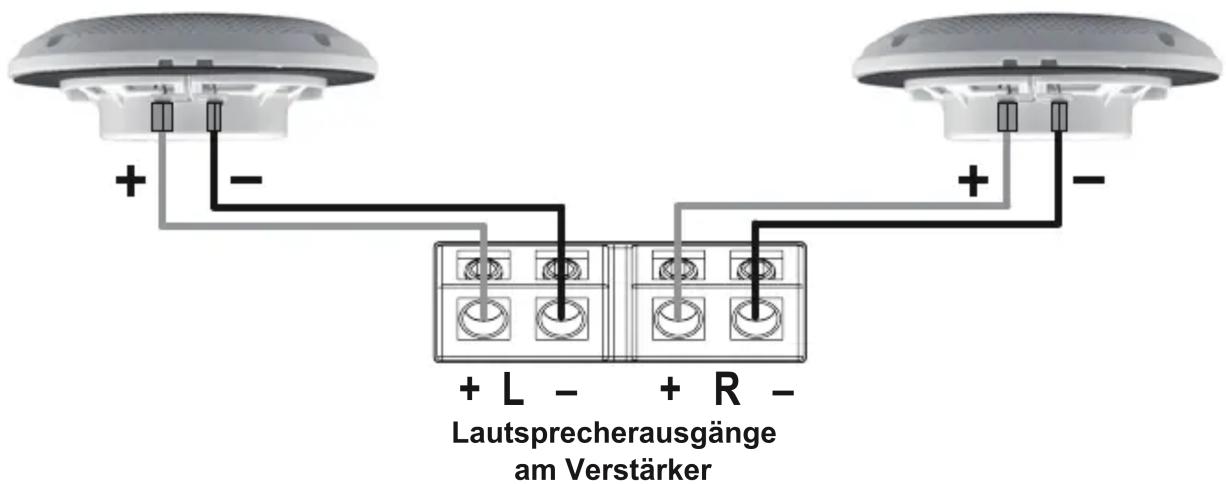

Wie schließe ich den ESX Vision VMS52B Lautsprecher an?

Achten Sie auf die korrekte Polarität: Plus an Plus, Minus an Minus. Verbinden Sie die Lautsprecherkabel mit den Ausgängen des Verstärkers (L+ / L- / R+ / R-). Eine falsche Polarität führt zu Phasenauslöschung und schlechtem Klang.

Kann der Lautsprecher im Außenbereich verwendet werden?

Ja, der Vision VMS52B ist UV-beständig und spritzwassergeschützt. Dennoch sollte er nicht dauerhaft extremen Witterungen ausgesetzt werden. Eine geschützte Montage wird empfohlen.

Welche maximale Leistung verträgt der Lautsprecher?

Die RMS-Belastbarkeit beträgt 60 Watt, die maximale Belastbarkeit 120 Watt. Achten Sie darauf, dass Ihr Verstärker nicht dauerhaft mehr als 60 Watt RMS liefert.

Wie tief muss die Einbauöffnung sein?

Der benötigte Einbaudurchmesser beträgt 110 mm, die Einbautiefe nur 25 mm. Der Außendurchmesser des Lautsprechers beträgt 151 mm.

Kann ich den Lautsprecher in eine Tür einbauen?

Ja, wenn die Einbautiefe von 25 mm ausreicht und der Einbaudurchmesser von 110 mm eingehalten wird. Achten Sie auf ausreichend Platz hinter der Türverkleidung.

Welche Impedanz hat der Lautsprecher?

Die Impedanz beträgt 4 Ω. Dieser Lautsprecher ist für Verstärker mit 4 Ω Lastauslegung geeignet. Achten Sie auf die Gesamtimpedanz bei Parallelschaltung mehrerer Lautsprecher.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Keine aggressiven Reinigungsmittel oder Scheuermittel verwenden. Achten Sie darauf, dass keine Flüssigkeit in den Lautsprecher eindringt.

Ist der Lautsprecher mit jedem Verstärker kompatibel?

Grundsätzlich ja, solange der Verstärker 4 Ω Last treiben kann und die Leistung nicht überschreitet. Achten Sie auf korrekte Lautsprecherkabel und Anschlüsse.

Wie entsorge ich den Lautsprecher?

Lautsprecher gehören nicht in den Hausmüll. Entsorgen Sie das Gerät gemäß den örtlichen Vorschriften in einer Recyclinganlage oder geben Sie es bei Ihrem Händler ab. Weitere Infos: www.audiodesign.de/entsorgung.

Gibt es eine Bedienungsanleitung als PDF?

Ja, auf notice-facile.com können Sie die Bedienungsanleitung für den ESX Vision VMS52B kostenlos als PDF herunterladen.

BEDIENUNGSANLEITUNG Vision VMS52B ESX

Modell VMS52B / VMS52W VMS62B / VMS62W
Typ 2-Wege Koaxial-LautsprecherUV-beständig und spritzwassergeschützt
Größe 13 cm (5.25“) 16,5 cm (6.5“)
RMS Belastbarkeit 60 Watt 80 Watt
Max. Belastbarkeit 120 Watt 160 Watt
Impedanz 4 Ω
Frequenzbereich 70 - 22000 Hz 60 - 22000 Hz
Hochtöner 26 mm Mylar-Neodym
Membran Polypropylen
Schwingspule	∅ 25,9 mm
Einbautiefe	‡ 25 mm	‡ 25 mm
Einbaudurchmesser	∅ 110 mm	∅ 125 mm
Außendurchmesser	∅ 151 mm	∅ 180 mm

ACHTUNG

Achten Sie unbedingt auf die korrekte Polarität aller Anschlüsse.

ENTSORGUNG/ RECYCLING

Falls Sie die Lautsprecher entsorgen müssen, beachten Sie, dass keine elektronischen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie die Lautsprecher samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler.

Mehr Informationen unter www.audiodesign.de/entsorgung

SPECIFICATIONS

Model VMS52B / VMS52W VMS62B / VMS62W
Type 2-Way Coaxial SpeakersUV-resistant and splash-proof
Size 13 cm (5.25") 16,5 cm (6.5")
RMS power handling 60 Watts 80 Watts
Max. power handling 120 Watts 160 Watts
Impedance 4 Ω
Frequency range 70 - 22000 Hz 60 - 22000 Hz
Tweeter 26 mm Mylar Neodymium
Cone	Polypropylen
Voice coil	∅ 25,9 mm
Installation depth	‡ 25 mm ‡ 25 mm
Installation diameter	∅ 110 mm	∅ 125 mm
Outer diameter	∅ 151 mm	∅ 180 mm
