Produkttyp	1-Kanal Upgrade Subwoofer Verstärker
Verstärkertechnologie	Klasse D
RMS-Leistung bei 4 Ohm	350 Watt
RMS-Leistung bei 2 Ohm	600 Watt
RMS-Leistung bei 1 Ohm	900 Watt
Maximale Leistung	Bis zu 1000 Watt RMS bei 1 Ohm
Audio-Eingänge	1x RCA/Cinch, 2x Highlevel-Lautsprechereingang, 1x Remote-Eingang, 1x Fernbedienungseingang
Lautsprecherausgang	1x Lautsprecherausgang
Eingangsempfindlichkeit (RCA)	0,5 - 3 Volt oder 1 - 6 Volt (umschaltbar)
Eingangsempfindlichkeit (Highlevel)	3 - 16 Volt oder 6 - 32 Volt (umschaltbar)
Frequenzgang	10 Hz - 25.000 Hz
Tiefpassfilter	50 - 250 Hz einstellbar (abschaltbar)
Subsonic-Filter	15 Hz (abschaltbar)
Signal-Rausch-Verhältnis	108 dB
Gesamtklirrfaktor	0,002%
Dämpfungsfaktor	160
Betriebsspannung	10,5 - 18 Volt (min. 6 Volt für 5 Sek.)
Sicherungsbewertung	2 x 30 A LP-Mini-Sicherung (APS)
Abmessungen (H x B x T)	46 x 130 x 153 mm / 1,81 x 5,12 x 6,02 Zoll
Zusätzliche Funktionen	DirectDSP, ADEP.3, Start-Stopp-Fähigkeit, Auto-Einschaltung über Highlevel-Eingang

Häufig gestellte Fragen - Match UP 1FX Audiotec Fischer

Wie stelle ich den Eingangsspannungsbereich am Match UP 1FX ein?

Sie können den Eingangsspannungsbereich einstellen, indem Sie den Verstärker öffnen (Seitenplatte mit Remote-Eingang entfernen). Lokalisieren Sie den Jumper und verschieben Sie ihn auf Niederspannungsbereich (RCA: 0,5-3V, HLI: 3-16V) oder Hochspannungsbereich (RCA: 1-6V, HLI: 6-32V), je nach Ausgangsspannung Ihrer Signalquelle.

Was ist die DirectDSP-Funktion und wie verwende ich sie?

DirectDSP umgeht die interne Frequenzweiche und leitet das Signal ungefiltert an den Ausgang. Stellen Sie den X-Over-Schalter auf DirectDSP, wenn Sie einen externen DSP oder DSP-Verstärker zur Frequenzweichensteuerung verwenden. Bei Einstellung auf Bandpass ist die interne Frequenzweiche mit einem 15 Hz Subsonic-Filter und einstellbarem Tiefpass (50-250 Hz) aktiv.

Kann ich sowohl RCA- als auch Highlevel-Eingänge gleichzeitig verwenden?

Nein. Es ist strengstens verboten, gleichzeitig den Highlevel- und Lowlevel-Leitungseingang zu verwenden, da dies zu schweren Schäden an der Signalquelle führen kann. Wählen Sie einen Eingangstyp.

Wie schließe ich die Highlevel-Lautsprechereingänge ohne Remote-Einschaltkabel an?

Der Match UP 1FX verfügt über die ADEP.3-Technologie. Bei Verwendung der Highlevel-Eingänge schaltet sich der Verstärker automatisch ein, wenn ein Lautsprechersignal erkannt wird, sodass der REM (Remote)-Eingang nicht angeschlossen werden muss.

Was zeigt die Status-LED an?

Die Status-LED zeigt: Grün = Verstärker betriebsbereit; Orange = Kurzschluss oder fehlerhafte Verbindung am Lautsprecherausgang; Rot = Schutzmodus aktiv (Über-/Unterspannung, Überhitzung oder Fehlfunktion). Bei Rot überprüfen Sie die Verbindungen oder lassen Sie ihn abkühlen.

Wie stelle ich die Verstärkung (Eingangsempfindlichkeit) richtig ein?

Stellen Sie Ihr Radio auf 90% der maximalen Lautstärke mit einem Testton (z.B. rosa Rauschen). Drehen Sie den Verstärkungsregler im Uhrzeigersinn, bis die Clipping-LED aufleuchtet, dann drehen Sie ihn zurück gegen den Uhrzeigersinn, bis die LED erlischt. Dies gewährleistet eine optimale Signalqualität ohne Verzerrungen.

Was ist die minimale Lautsprecherimpedanz, die der Verstärker verarbeiten kann?

Der Verstärker ist bis zu 1 Ohm stabil. Bei 1 Ohm liefert er 900 Watt RMS. Schließen Sie keine Lasten unter 1 Ohm an, da dies den Schutz auslöst. Bei Dual-Spulen-Subwoofern können Sie die Spulen in Reihe oder parallel schalten, um die gewünschte Impedanz zu erreichen.

Kann ich eine Fernbedienung mit dem Match UP 1FX verwenden?

Ja, der Verstärker hat einen Fernbedienungseingang (3,5-mm-Klinke) für eine optionale Fernbedienung (separat erhältlich). Damit können Sie die Subwoofer-Lautstärke vom Fahrersitz aus einstellen.

Was soll ich tun, wenn die Sicherungs-LED rot leuchtet?

Wenn die Sicherungs-LED rot leuchtet, sind die internen Sicherungen durchgebrannt. Ersetzen Sie sie nur durch Sicherungen mit gleicher Nennleistung (2 x 30 A LP-Mini-Sicherung (APS)). Die Verwendung von Sicherungen mit höherer Nennleistung kann gefährliche Schäden verursachen.

Hat der Verstärker eine Garantie und was deckt sie ab?

Die Garantie basiert auf gesetzlichen Bestimmungen. Sie deckt Herstellungsfehler ab, schließt jedoch Schäden durch Überlastung oder unsachgemäße Handhabung aus. Rücksendungen erfordern vorherige Absprache, Originalverpackung, eine detaillierte Fehlerbeschreibung und einen Kaufbeleg.

BEDIENUNGSANLEITUNG Match UP 1FX Audiotec Fischer

1-Kanal Upgrade-Subwoofer-Verstärker mit integrierter Frequenzweiche und 1 Ohm Stabilität

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen MATCH Verstärkers.

Audiotec Fischer setzt mit der UP 1FX neue Maßstäbe im Bereich der Verstärkertechnik.

Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Dieser Upgrade-Verstärker wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeines zum Einbau von MATCH-Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen sind.

Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges.

Im Sinne der Unfallsicherheit muss der Verstärker professionell befestigt werden. Verwenden Sie hierzu die zwei im Lieferumfang enthaltenen Montagebleche. Diese werden mit jeweils zwei kurzen Schrauben (im Lieferumfang enthalten) an der Unterseite des Verstärkers befestigt. Wenn Sie den Verstärker mittels Schrauben an der Karosserie befestigen, so vergewissern Sie sich, dass die Montagefläche genügend Halt bietet und keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen, der Benzintank etc. dahinter verborgen sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des UP 1FX Verstärkers

Der Verstärker darf nur in Kraftfahrzeuge eingebaut werden, die den 12 V-Minuspol an Masse haben. Bei anderen Systemen können der MATCH Verstärker und die elektrische Anlage des Kfz beschädigt werden. Die Plusleitung für die gesamte Anlage sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der Car-Hifi Anlage.

Verwenden Sie zum Anschluss des Verstärkers an die Stromversorgung des Fahrzeugs ausschließlich geeignete Kabel mit ausreichendem Kabelquerschnitt. Die Sicherungen im Verstärker dürfen nur mit den gleichen Werten (2 x 30 A) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen!

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner darf das Versorgungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen etc.) verlegt werden.

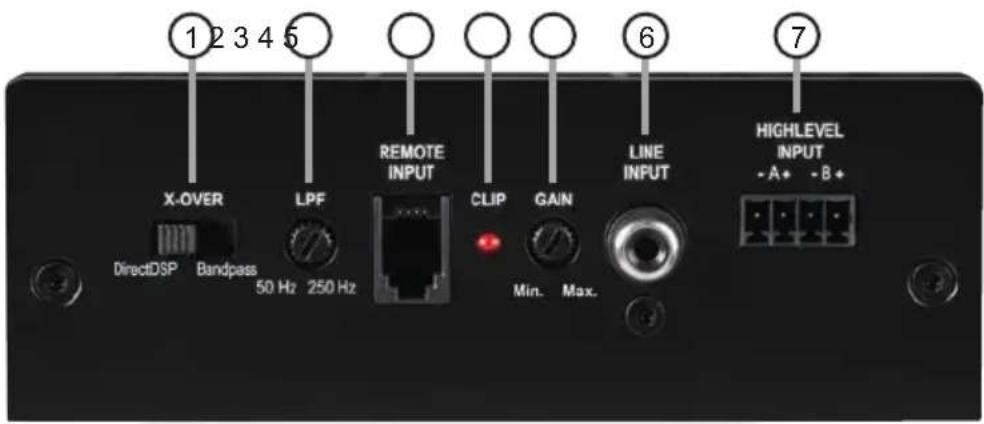

① Filter-Modus-Schalter Seite 5, Punkt 4
② Tiefpassfilter-Regler (LPF) Seite 7, Punkt 1
③ Fernbedienungs-Eingang Seite 7, Punkt 2
4 Clipping LED Seite 7, Punkt 3
⑤ Gain-Regler Seite 6, Punkt 6
⑥ Lowlevel-Vorverstärkereingang Seite 5, Punkt 2

7 Highlevel-Lautsprechereingänge Seite 5, Punkt 3

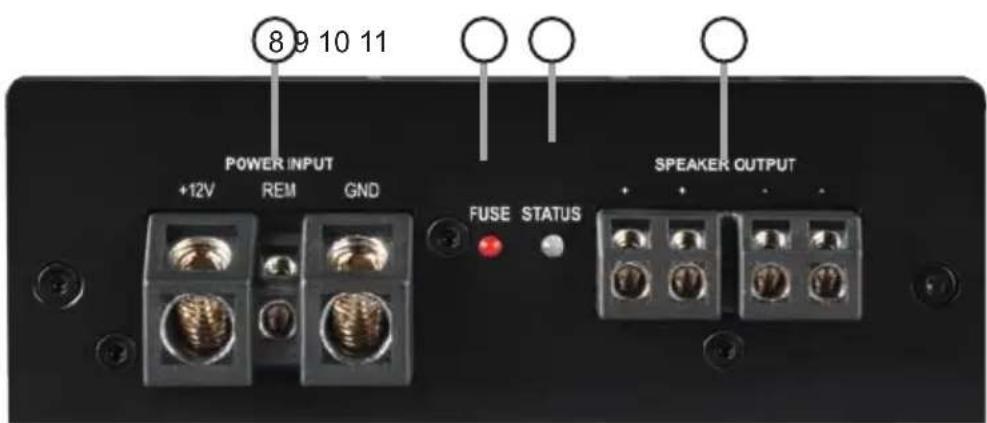

⑧ Anschluss Stromversorgung & Remote Seite 5, Punkt 5
⑨ Kontroll LED für die internen Sicherungen Seite 7, Punkt 4
⑩ Status LED Seite 7, Punkt 5
11 Lautsprecherausgang Seite 7, Punkt 7

Konfigurieren Sie den MATCH UP 1FX Verstärker in der nachfolgenden Reihenfolge

Achtung: Für die Durchführung der nachfolgenden Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädigungen zu vermeiden, fragen Sie im Zweifelsfall Ihren Einbauspezialisten und beachten Sie zwingend die allgemeinen Anschluss- und Einbauhinweise (siehe Seite 2).

1. Einstellung des Eingangsspannungsbereichs

Bevor Sie beginnen, den Eingangsspannungsbereich („Voltage Range“) der Signaleingänge anzupassen, beachten Sie bitte die folgenden Hinweise. Diese Einstellung ist nur erforderlich, wenn Sie Geräte aus den folgenden Kategorien anschließen:

• Aftermarket-Radios mit mehr als 3 V RMS Ausgangsspannung
• Premium Soundsystem-Verstärker mit mehr als 50 W RMS Ausgangsleistung
• Stand-Alone DSPs mit mehr als 3 V RMS Ausgangsspannung

Für Standardanwendungen wie den Anschluss von:

• Audiotec Fischer DSP-Verstärkern über Cinch-Kabel
• Original-Radios
• Aftermarket-Radios mit weniger als 3 V RMS Ausgangsspannung

ist diese Einstellung nicht erforderlich. In diesem Fall können Sie direkt auf Seite 5 mit Punkt 2 fortfahren.

So stellen Sie den Eingangsspannungsbereich ein:

a. Verstärker öffnen

Entfernen Sie das Seitenblech mit dem Fernbedienungseingang, indem Sie die drei Inbusschrauben lösen und das Bodenblech zur Seite herausziehen.

b. Ausgangsspannung der Signalquelle ermitteln

Wir empfehlen, die maximale Ausgangsspannung mithilfe eines geeigneten Messgeräts zu ermitteln oder sich an Ihren auto-

risierten MATCH Fachhändler zu wenden. Wenn Sie unsicher sind, empfehlen wir, den Jumper auf den „High Voltage Range“ (Cinch 1 - 6 V / Highlevel 6 - 32 V) einzustellen, um mögliche Schäden am Gerät zu vermeiden. Hierfür muss der Jumper auf die werkseitig unbenutzte Stiftleiste umgesteckt werden, wie in Abbildung 2 gezeigt.

c. Jumper auf den entsprechenden Spannungsbereich setzen

Um die Position des Jumpers zu ändern, ziehen Sie ihn einfach nach oben ab und stecken Sie ihn in die gewünschte Position. Achten Sie darauf, dass der Jumper vollständig und ohne Versatz eingesteckt ist.

Übersicht Jumper-Steckpositionen:

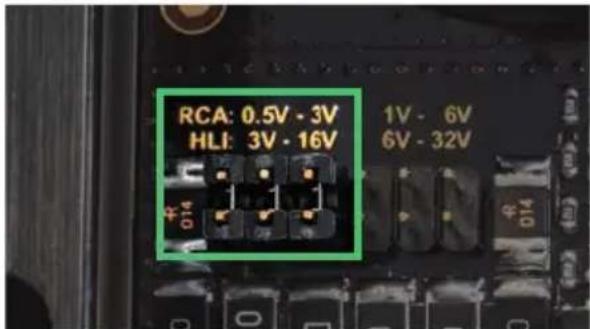

Low Voltage Range Konfiguration

( werkseitig / siehe Abb. 1):

Wertebereich: HLI (Highlevel) 3 - 16 Volt

RCA (Cinch) 0,5 - 3 Volt

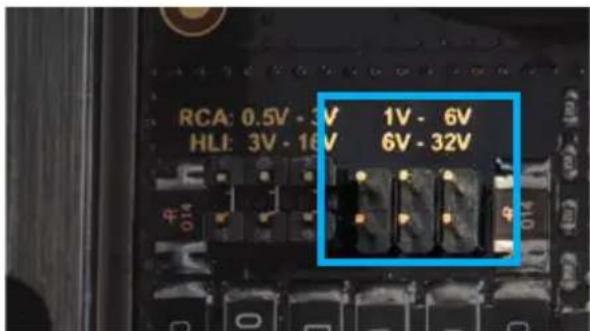

High Voltage Range Konfiguration (siehe Abb.2):

Wertebereich: HLI (Highlevel) 6 - 32 Volt RCA (Cinch) 1 - 6 Volt

Abbildung 1:

Abbildung 2:

d. Verstärker wieder zusammenbauen

2. Anschluss des Lowlevel-Vorverstärkereingangs

Der Vorverstärkereingang (Line Input) kann mit einem entsprechenden Kabel an den RCA / Cinch-Ausgang der Signalquelle (bspw. Radio / DSP / DSP-Verstärker) angeschlossen werden. Die Eingangsempfindlichkeit kann mit Hilfe des Gain-Reglers optimal an die Signalquelle angepasst werden (siehe Seite 6, Punkt 6).

Hinweis: Eine gleichzeitige Verwendung des Vorverstärkereingangs und den Hochpegel-Lautsprechereingängen ist nicht möglich und kann zu Schäden an der Signalquelle führen.

3. Anschluss der Highlevel-Lautsprechereingänge

Die Hochpegel-Lautsprechereingänge A und B (HighlevellInput) können direkt mit den Lautsprecherausgängen der Signalquelle (bspw. Radio / DSP / DSP-Verstärker) mit Hilfe entsprechender Kabel (Lautsprecherkabel mit max. 1 mm² Querschnitt) verbunden werden.

Achten Sie bitte auf eine korrekte Polung! Wenn Sie einen Anschluss verpolen, kann dadurch die Funktion des Verstärkers beeinträchtigt werden. Der Highlevel-Eingang verfügt über den ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection der 3 Generation), der dafür sorgt, dass der Verstärker auch von OEM Radios als Lautsprecher erkannt wird und somit im Werksradio keine Funktionen deaktiviert werden und auch kein Eintrag im Fehlerspeicher des Fahrzeugs erzeugt wird. Bei Verwendung dieses Eingangs schaltet der Verstärker bei allen handelsüblichen Radios automatisch ein, so dass dieser nicht über den Remote-Eingang (REM) eingeschaltet werden muss.

Achtung: Verwenden Sie zum Anschluss ausschließlich den mitgelieferten Stecker mit integrierten Schraubklemmen.

Achtung: Eine gleichzeitige Verwendung des Vorverstärkereingangs und den Hochpegel-Lautsprechereingängen ist nicht möglich und kann zu Schäden an der Signalquelle führen.

4. Einstellen des Filter-Modus der internen Frequenzweiche

Die UP 1FX ist mit einer DirectDSP Funktion ausgestattet. Diese ermöglicht es, die interne

Frequenzweiche zu umgehen. Mit Hilfe des X-Over-Schalters (Seite 3, Punkt 1) kann die Funktion aktiviert bzw. deaktiviert werden.

DirectDSP: Die interne Frequenzweiche ist nicht aktiv und das Eingangssignal wird ungefiltert an die Endstufe gegeben.

Bandpass: Bei dieser Schalterstellung ist die interne Frequenzweiche zugeschaltet und ein 15 Hz Hochpassfilter (Subsonic) immer aktiv. Das heißt, es wird ein Bandpass gebildet. Mit dem Tiefpassfilter-Regler (LPF, Seite 3, Punkt 2) kann dieser beliebig zwischen 50 Hz und 250 Hz eingestellt werden.

5. Anschluss der Stromversorgung & Remote Vor dem Anschluss des +12 V Versorgungskabels an das Bordnetz muss die Autobatterie abgeklemmt werden.

Achten Sie unbedingt auf eine korrekte Polariität.

+12 V: Anschluss für die Plusleitung.

Das +12 V Stromkabel ist am Pluspol der Batterie anzuschließen. Die Plusleitung sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der gesamten Car-Hifi Anlage (UP 1FX = max. 60 A RMS bei 12 V Bordnetz). Verwenden Sie bei kurzen Leitungen (< 1 m) einen Querschnitt von mindestens 16 mm². Bei längeren Leitungen empfehlen wir einen Querschnitt von 25 mm² bis 35 mm².

GND: Anschluss für die Masseleitung. Das Massekabel muss an einer nicht isolierten Stelle mit dem Kfz-Chassis oder direkt mit dem Minuspol der Autobatterie verbunden werden. Der Kabelquerschnitt sollte den gleichen Durchmesser wie die Plusleitung haben. Ein nicht ausreichender Massekontakt führt zu unerwünschten Störgeräuschen und Fehlfunktionen.

REM: Der Remote-Eingang dient zum Ein- und Ausschalten der UP 1FX. Dieser wird mit dem Remote-Ausgang der unmittelbar vorgeschalteten Komponente, welche das Eingangssignal für die UP 1FX liefert, verbunden. Der Eingang muss nicht belegt werden, wenn der Highlevel-Lautsprechereingang (Highlevel Input) benutzt wird. Es wird dringend davon abgeraten, den Remote-Eingang des Verstärkers über das Zündungsplus des Fahrzeugs zu steuern, um Störgeräusche beim Ein- und Ausschalten zu vermeiden.

6. Einstellen der Eingangsempfindlichkeit

ACHTUNG: Es ist zwingend notwendig, die Eingangsempfindlichkeit der UP 1FX an die Signalquelle anzupassen, um eine bestmögliche Signalqualität zu garantieren und Schäden am Verstärker zu vermeiden. Außerdem ist es zuvor zwingend erforderlich den Wertebereich (Voltage Range) an die Ausgangsspannung Ihrer Signalquelle anzupassen (siehe Seite 4, Punkt 1).

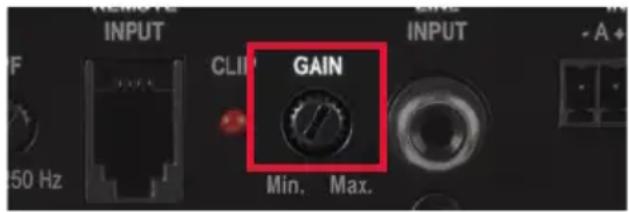

Mit Hilfe des Gain-Reglers (Seite 3, Punkt 5) kann die Eingangsempfindlichkeit optimal an die Signalquelle angepasst werden.

Dieser Regler ist kein Lautstärkeregler, sondern dient nur der Anpassung. Die Einstellung des Reglers beeinflusst sowohl den Vorverstärke-reingang als auch die Highlevel-Eingänge!

Werkseitig ist die Eingangsempfindlichkeit auf 16 Volt (Highlevel) bzw. 3 Volt (Cinch) voreingestellt. Dies ist in nahezu allen Fällen bereits die optimale Einstellung.

Die Gain-Regelbereiche sind:

Sollte die Signalquelle eine niedrigere Ausgangsspannung liefern, kann die Eingangs- empfindlichkeit über den Gain-Regler stufenlos angehoben werden.

Sofern Ihre Signalquelle eine höhere Ausgangsspannung liefert, beispielsweise im Falle eines vorgeschalteten OEM / Werksverstärkers, muss die Eingangsempfindlichkeit über den Regler zwingend abgesenkt werden und die korrekte Konfiguration des „Voltage Range“ Jumpers überprüft werden.

Sollten Sie sich bzgl. der Ausgangsspannung Ihrer Signalquelle nicht sicher sein, kontaktieren Sie Ihren MATCH Fachhändler.

Die Clipping LED (siehe Seite 3, Punkt 4) dient dabei als Kontrollinstrument.

Hinweis: Schließen Sie während dieser Prozedur keine Lautsprecher an die Ausgänge des Verstärkers an.

Zur Anpassung der Eingangsempfindlichkeit führen Sie bitte die folgenden Schritte durch:

1. Schalten Sie den Verstärker ein.
2. Drehen Sie die Lautstärke Ihres Radios auf 90 % der Gesamtlautstärke und spielen Sie ein geeignetes Testsignal, z.B. Rosa Rauschen, (Vollaussteuerung 0 dB) ab.
3. Solltedie Clipping LED bereits leuchten, verringern Sie mit Hilfe des Gain-Reglers die Eingangsempfindlichkeit, bis die Clipping LED erlischt.
4. Erhöhen Sie die Eingangsempfindlichkeit durch Rechtsdrehung bis die Clipping LED aufleuchtet. Drehen Sie nun den Gain-Regler gegen den Uhrzeigersinn bis die Clipping LED wieder erlischt.

7. Anschluss der Lautsprecherausgänge

Die Lautsprecherausgänge können direkt mit den Lautsprecherleitungen verbunden werden. Verbinden Sie niemals die Lautsprecherleitungen mit der Kfz-Masse (Fahrzeugkarosserie). Dieses kann Ihren Verstärker und Ihre Lautsprecher zerstören.

Achten Sie darauf, dass alle Lautsprechersysteme phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Vertauschen

von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet. Die Impedanz darf 1 Ohm nicht unterschreitenn, da sonst die Schutzschaltung des Verstärkers aktiviert wird. Beispiele für den Lautsprecheranschluss finden Sie auf Seite 8 ff.

8. Filtereinstellungen

Sofern Sie die DirectDSP-Funktion (siehe Seite 5, Punkt 4) aktiviert haben, müssen die Übernahmefrequenzen für den Subsonic bzw. Tiefpass im vorgeschalteten DSP oder DSP-Verstärker eingestellt werden.

Bei der Nutzung der Bandpassfunktion verwenden Sie den Tiefpassfilter-Regler (LPF) am Gerät. In diesem Fall ist ein 15 Hz Hochpassfilter (Subsonic) immer aktiv.

Weitere Funktionen

1. Tiefpassfilter-Regler (LPF)

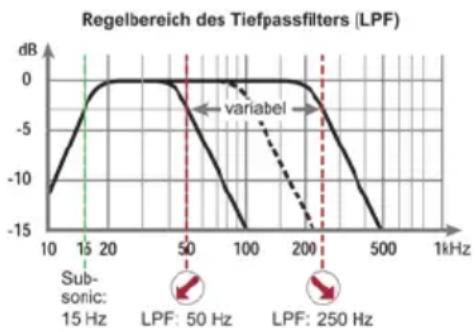

Mit Hilfe dieses Reglers kann das Tiefpassfilter des Bandpasses von 50 Hz bis 250 Hz eingestellt werden. Der Regler wird aktiviert, wenn der X-Over Schalter auf „Bandpass“ eingestellt ist (siehe Seite 5, Punkt 4).

2. Fernbedienungseingang

Eingang zum Anschluss einer optional erhältlichen Fernbedienung. Mit Hilfe dieser Fernbedienung lässt sich die Lautstärke des Subwoo-fers kontrollieren.

3. Clipping LED

In der Regel ist die LED aus und leuchtet nur auf, wenn der Vorverstärker- oder einer der Highlevel-Signaleingänge übersteuert wird. An (rot): Einer der analogen Signaleingänge wird übersteuert. Senken Sie die Eingangsempfindlichkeit mit Hilfe des Gain-Reglers ab, bis die LED erlischt. Wie Sie die Eingangsempfind - lichkeit absenken, ist auf Seite 6 unter Punkt 6 nachzulesen.

4. Fuse LED

Die Fuse LED zeigt den Zustand der internen Eingangssicherungen an.

Aus: Sicherungen intakt.

An (rot): Sicherungen defekt. Die Sicherungen im Verstärker dürfen nur mit den gleichen Werten (2 x 30 A) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen!

5. Status LED

Die Status LED zeigt den Betriebszustand des Verstärkers und dessen Speichers an.

Grün: Verstärker eingeschaltet und betriebsbereit.

Orange: Protection Mode aktiv. Ein Kurzschluss am Lautsprecherausgang oder Fehlanschluss liegt vor. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler.

Rot: Protection Mode aktiv. Dieser kann unterschiedliche Ursachen haben. Der Verstärker ist mit Schutzschaltungen gegen Über- und Unterspannung sowie Überhitzung ausgestattet. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse oder fehlerhafte Verbindungen. Ist die Sicherheitsschaltung der Temperaturüberwachung aktiv, wird die Signalausgabe abgeschaltet, bis ein sicherer Betrieb wieder gewährleistet werden kann.

Sollte sich der Verstärker nach Beseitigung der Fehlerquelle nicht wieder einschalten lassen, liegt ein Defekt vor und er muss zur Reparatur eingeschickt werden. Wenden Sie sich hierzu an einen autorisierten MATCH Händler vor Ort.

Konfigurationsbeispiele

Hinweis: Sofern Sie die DirectDSP-Funktion aktiviert haben, müssen Sie die Übernahmefrequenzen für den Subsonic bzw. Tiefpass mit Hilfe eines vorgeschalteten DSPs oder DSP-Verstärkers eingestellt werden.

Mono-Subwooferanwendung

Subwoofer mit einer Schwingspule (Single Voice Coil)

RMS-Ausgangsleistung ≤ 1% THD+N:

1 x 4 Ohm: 350 Watt

1 x 2 Ohm: 600 Watt

1 x 1 Ohm: 900 Watt

Parallelbetrieb

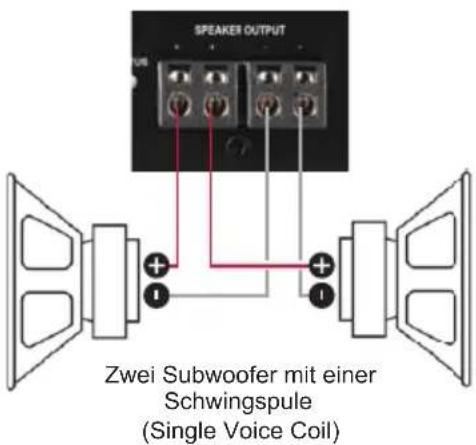

Zwei identische Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden parallel geschaltet.

Hinweis: Die Parallelschaltung von zwei Schwingspulen führt zur Halbierung der Impedanz!

RMS-Ausgangsleistung ≤ 1% THD+N:

Zwei Subwoofer mit 1 x 4 Ohm entsprechen einer Gesamtimpedanz von 2 Ohm: 600 Watt

Ein Subwoofer mit 2 x 4 Ohm entspricht ebenso einer Gesamtimpedanz von 2 Ohm: 600 Watt

Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer Gesamtimpedanz von 1 Ohm: 900 Watt

Ein Subwoofer mit 2 x 2 Ohm entspricht ebenso einer Gesamtimpedanz von 1 Ohm: 900 Watt

Hinweis: Das Parallelschalten von 1 Ohm Schwingspulen führt zu Abschaltung des Verstärkers.

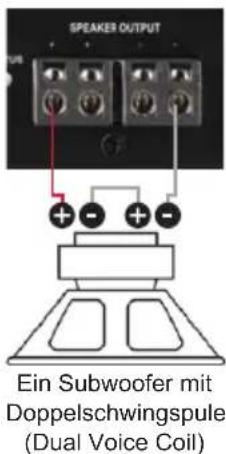

Ein Subwoofer mit Doppelschwingspule (Dual Voice Coil)

Reihenbetrieb

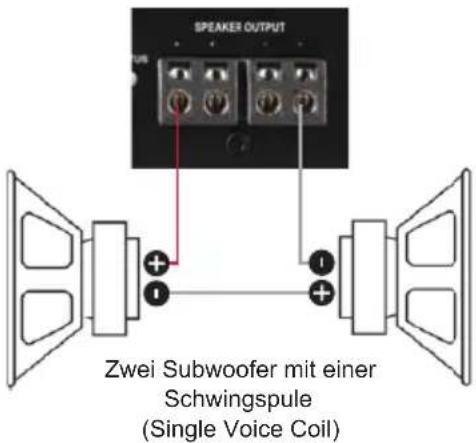

Zwei identische Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden in Reihe geschaltet.

Hinweis: Die Reihenschaltung von zwei Schwingspulen führt zur Verdopplung der Impedanz!

RMS-Ausgangsleistung ≤ 1% THD+N:

Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer Gesamtimpedanz von 4 Ohm: 350 Watt

Ein Subwoofer mit 2 x 2 Ohm entspricht ebenso einer Gesamtimpedanz von 4 Ohm: 350 Watt

Zwei Subwoofer mit 1 x 1 Ohm entsprechen einer Gesamtimpedanz von 2 Ohm: 600 Watt

Ein Subwoofer mit 2 x 1 Ohm entspricht ebenso einer Gesamtimpedanz von 2 Ohm: 600 Watt

Hinweis: Die Reihenschaltung von 4 Ohm Sub woofern führt zu einer sehr geringen Ausgangsleistung des Verstärkers und ist daher nicht empfehlenswert!

Hinweis: Der Minuspol der ersten Schwingspule muss mit dem Pluspol der zweiten Schwingspule verbunden werden. Hierzu sollte derselbe Kabelquerschnitt gewählt werden, welcher auch für den Anschluss des Subwoofers genutzt wird.

Technische Daten

Leistung RMS (≤ 1% THD+N)

2 x Hochpegel-Lautsprechereingang

1 x Remote In

1 x Fernbedienungseingang

Eingangsempfindlichkeit......Cinch: 0,5 - 3 Volt oder 1 - 6 Volt

Hochpegel: 3 - 16 Volt oder 6 - 32 Volt

Eingangsimpedanz....Cinch: 8,6 kOhm

Hochpegel: 9 - 33 Ohm

Ausgänge ....1 x Lautsprecherausgang

Frequenzbereich....10 Hz - 25.000 Hz

Tiefpass 50 - 250 Hz regelbar (abschaltbar)

Subsonic....15 Hz (abschaltbar)

Flankensteilheit...... Tiefpass: 12 dB

Subsonic: 12 dB

Signal- / Rauschabstand 108 dB

Klirrfaktor (THD) 0,002 %

Dämpfungsfaktor 160

Betriebsspannung....10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Leerlaufstromaufnahme....1050 mA

Sicherung 2 x 30 A LP-Mini-Stecksicherung

Leistungsaufnahme ....DC 12 V = 80 A max.

Umgebungstemperaturbereich für den Betrieb ......-40 °C bis +70 °C

Zusätzliche Features ....Aktive, regelbare Frequenzweiche, Start-Stopfähigkeit, Highlevel-Eingang mit automatischer Einschaltung, ADEP.3, DirectDSP-Funktion

Abmessungen (H x B x T) 46 x 130 x 153 mm

* Dauerhafte 1 Ohm Leistung nur mit Musiksignal erreicht

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen, Druckfehler und Irrtümer vorbehalten!

Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

Dear Customer,

Parallel operation

Ein Subwoofer mit Doppelschwingspule (Dual Voice Coil)

Configuration examples

Ein Subwoofer mit Doppelschwingspule (Dual Voice Coil)

In series

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: [e-mail] · Internet: www.audiotec-fischer.com

Made in China

CEEAC UK CA
