Produkttyp	Mono-Subwoofer-Verstärker
Verstärkerklasse	Klasse D
Abmessungen (H x B x T)	50 x 320 x 154 mm (2.0 x 12.6 x 6.06 in)
Betriebsspannung	10,5 - 16 V (Start-Stopp bis zu 6 V)
Ruhestrom	800 mA
Sicherung	3 x 40 A Maxi-Sicherung (APX)
RMS-Leistung @ 4 Ohm	400 W (1 x 4 Ohm)
RMS-Leistung @ 2 Ohm	700 W (1 x 2 Ohm)
RMS-Leistung @ 1 Ohm	1.030 W (1 x 1 Ohm)
TwinPower Link Leistung @ 4 Ohm	1.400 W (zwei Verstärker)
Eingangsempfindlichkeit (RCA)	0,5 - 6 V
Eingangsempfindlichkeit (Hochpegel)	1,1 - 13 V
Frequenzgang	10 Hz - 250 Hz
Bass-Boost	0 - 12 dB, Mittenfrequenz 30 - 80 Hz
Tiefpassfilter	50 - 250 Hz einstellbar
Subsonic-Filter	10 - 50 Hz einstellbar
Phasenanpassung	0 - 180 Grad
Signal-Rausch-Abstand	95 dB (A-bewertet)
Gesamtklirrfaktor (THD)	0,20 %
Dämpfungsfaktor	150
Eingänge	2 x RCA, 2 x Hochpegel, 1 x Remote, 1 x Fernbedienung
Ausgänge	1 x Lautsprecherausgang
Schutzschaltungen	Überhitzung, Über-/Unterspannung, Kurzschluss, falscher Anschluss
Besonderheiten	ADEP (Advanced Diagnostics Error Protection), Start-Stopp-Fähigkeit, TwinPower Link, Kabelfernbedienung inklusive
Empfohlener Kabelquerschnitt (Strom)	min. 10 mm² / AWG 8 (kurze Strecken), 16-25 mm² für längere Strecken
Garantie	Eingeschränkt, Details gemäß gesetzlicher Bestimmungen

Häufig gestellte Fragen - Helix M ONE X Audiotec Fischer

Welche Mindestimpedanz kann der Helix M ONE X verarbeiten?

Im Normalbetrieb beträgt die minimale Lastimpedanz 1 Ohm. Im TwinPower-Link-Modus (zwei Verstärker gebrückt) beträgt das Minimum 2 Ohm.

Wie schließe ich die Hochpegel-Lautsprechereingänge an?

Verwenden Sie die mitgelieferte steckbare Schraubklemme. Schließen Sie beide Hochpegeleingänge an die Lautsprecherausgänge Ihres Radios an. Achten Sie auf die richtige Polarität. Der Verstärker schaltet sich automatisch ein, wenn ein Signal anliegt, daher ist der REM-Anschluss nicht erforderlich.

Was ist ADEP (Advanced Diagnostics Error Protection)?

ADEP ist eine proprietäre Schaltung, die Fehlermeldungen und Funktionsverluste (z.B. Fader) verhindert, wenn der Verstärker an moderne Originalradios mit Diagnosefähigkeiten angeschlossen wird. Sie vermeidet unnötige Belastung der Lautsprecherausgänge.

Wie stelle ich den Gain richtig ein?

Stellen Sie den Gain-Regler so ein, dass er der Eingangsspannung Ihrer Quelle entspricht. Für RCA-Eingänge beträgt der Bereich 0,5-6 V; für Hochpegel 1,1-13 V. Bei Standard-Autoradios mit Hochpegel drehen Sie den Regler auf die Position 9 Uhr (ca. 9 V). Verwenden Sie niemals beide Eingänge gleichzeitig.

Was ist TwinPower Link und wie konfiguriere ich es?

TwinPower Link ermöglicht das Brücken von zwei M ONE X Verstärkern für mehr als die doppelte Leistung. Verbinden Sie sie mit einem Mono-RCA-Kabel. Ein Verstärker muss als Master (alle Filter aktiv) und der andere als Slave (Filter umgangen) eingestellt werden. Verwenden Sie den TwinPower-Link-Schalter entsprechend.

Was zeigt die Power & Protect LED an?

Grüne LED bedeutet, dass der Verstärker betriebsbereit ist. Rote LED zeigt eine Fehlfunktion aufgrund von Überhitzung, Über-/Unterspannung, Kurzschluss oder falschem Anschluss an. Überprüfen Sie alle Verbindungen und Einstellungen. Bleibt es bestehen, könnte der Verstärker defekt sein.

Kann ich gleichzeitig RCA- und Hochpegeleingänge verwenden?

Nein, das ist strengstens verboten. Dies kann zu schweren Schäden an den Ausgängen der Quelle führen. Verwenden Sie nur einen Eingangstyp.

Wie schließe ich die mitgelieferte Kabelfernbedienung an?

Schließen Sie das Kabel der Fernbedienung an den Remote-Eingang (mit 'Remote' gekennzeichnet) am Verstärker an. Mit der Fernbedienung können Sie die Subwoofer-Lautstärke vom Fahrersitz aus einstellen.

Welche Sicherung wird für das Hauptstromkabel empfohlen?

Installieren Sie eine Hauptsicherung innerhalb von 30 cm (12 Zoll) der Batterie. Der Sicherungswert sollte auf der Grundlage des Gesamtstromverbrauchs des Systems berechnet werden. Für einen einzelnen M ONE X (max. 120 A RMS) ist eine 120 A Sicherung üblich, aber verwenden Sie eine höhere, wenn Sie weitere Geräte hinzufügen.

Wie stelle ich die Crossover-Filter für eine Bandpass-Konfiguration ein?

Stellen Sie den Subsonic-Filter (10-50 Hz) und den Lowpass-Filter (50-250 Hz) ein. Um einen Bandpass zu erzeugen, stellen Sie sicher, dass die Subsonic-Frequenz mindestens zwei Oktaven unter dem Lowpass liegt (z.B. Lowpass bei 100 Hz, Subsonic bei 25 Hz oder niedriger), um einen Verlust an Verstärkung zu vermeiden.

BEDIENUNGSANLEITUNG Helix M ONE X Audiotec Fischer

1-Kanal Subwoofer-Verstärker mit integrierter aktiver Frequenzweiche und 1 Ohm Stabilität 1-channel subwoofer amplifier with integrated active crossover and 1 Ohm stability

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX Verstärkers.

Audiotec Fischer setzt mit der HELIX M ONE X neue Maßstäbe im Bereich der Verstärkertechnik. Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Dieser Verstärker wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeines zum Einbau von HELIX-Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen sind.

Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. Im Sinne der Unfallsicherheit muss der Verstärker professionell befestigt werden. Dieses geschieht über Schrauben, die in eine Montagefläche eingeschraubt werden, die wiederum genügend Halt bieten muss.

Bevor Sie die Schrauben im Montagefeld befestigen, vergewissern Sie sich, dass keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen, der Benzintank etc. dahinter verborgen sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des M ONE X Verstärkers

Der Verstärker darf nur in Kraftfahrzeuge eingebaut werden, die den 12 V-Minuspol an Masse haben. Bei anderen Systemen können der HELIX Verstärker und die elektrische Anlage des Kfz beschädigt werden. Die Plusleitung für die gesamte Anlage sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der Car-Hifi Anlage.

Verwenden Sie zum Anschluss des Verstärkers an die Stromversorgung des Fahrzeugs ausschließlich geeignete Kabel mit ausreichendem Kabelquerschnitt. Die Sicherungen im Verstärker dürfen nur mit den gleichen Werten (3 x 40 A) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen!

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner darf das Versorgungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen etc.) verlegt werden.

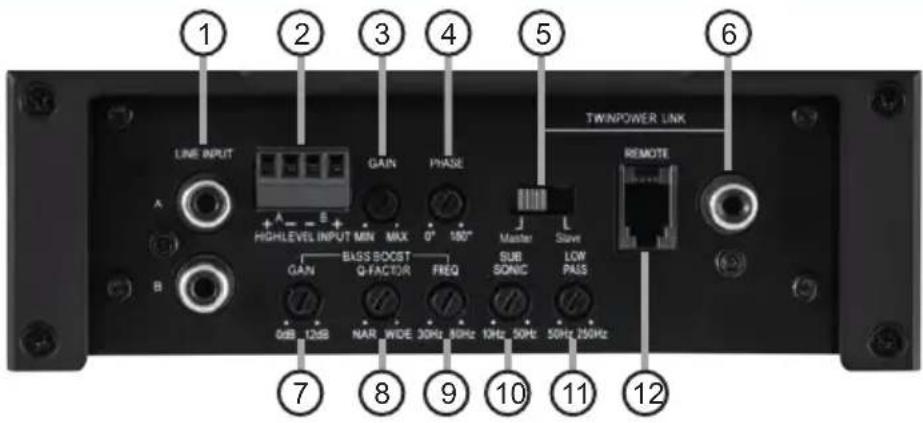

Anschluss- und Bedienelemente

① Line Input

Einch-Eingänge zum Anschluss eines Vorverstärkersignals.

② Highlevel Input

Hochpegel-Lautsprechereingang zum An- schluss von Werksradios oder Radios ohne Vorverstärkerausgänge.

③ Gain

Regler zum Einstellen der Eingangsempfindlichkeit des Line und Highlevel Inputs.

④ Phase

Regler zum Einstellen der Phase von 0° bis 180°.

⑤ TwinPower Link-Schalter

Schalter um zwei M ONE X Verstärker im Brückenbetriebzubetreiben.

Mono Cinch-Signalein- oder -ausgang für den Brückenbetrieb im TwinPower Link-Modus.

⑦ Bass Boost Gain

Regler zum Einstellen der Bassanhebung von 0 bis 12 dB.

Legler zum Einstellen der Güte (Bandbreite) der Bass Boost-Funktion.

⑨ Bass Boost Frequenz

Regler zum Einstellen der Mittenfrequenz des Bass Boost von 30 bis 80 Hz.

10 Subsonic

Regler zum Einstellen des Subsonicfilters von 10 Hz bis 50 Hz.

⑪ Lowpass

Regler zum Einstellen des Tiefpassfilters von 50 Hz bis 250 Hz.

12 Remote

Eingang zum Anschluss der mitgelieferten Fernbedienung zur Lautstärkeregelung.

13 Speaker Output

Lautsprecherausgang für den Anschluss von Subwoofern.

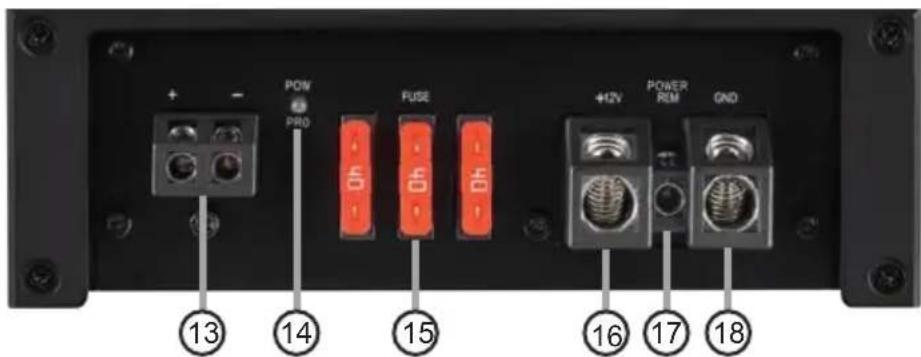

14 Power & Protect LED

Die Power & Protect LED zeigt den Betriebszustand des Verstärkers an.

15 Fuse

Eingangssicherungen zum Schutz vor geräteinternen Fehlern. Der Sicherungswert beträgt 3 x 40 Ampere.

⑯ +12 V

Anschluss für das Versorgungsspannungskabel +12 V der Batterie.

17 REM

Anschluss für die Remoteleitung.

18 GND

Anschluss des Massekabels (Minuspol der Batterie oder Fahrzeugchassis).

① Line Input

2-Kanal Vorverstärkereingang zum Anschluss von Signalquellen, wie z.B. Radios, die mit dem/den Vorverstärkerausgang/-ausgängen bzw. Line Outputs der Signalquelle verbunden werden können.

Achtung: Eine gleichzeitige Verwendung der Hochpegel- und Vorverstärkersignaleingänge ist nicht möglich und kann zu Schäden an Ihrem Autoradio führen.

② Highlevel Input

2-Kanal Hochpegel-Lautsprechereingang. Mit Hilfe dieses Eingangs kann der Verstärker direkt an die Lautsprecherausgänge eines Werks- / Nachrüstradios angeschlossen werden, sofern dieses nicht über Vorverstärkerausgänge verfügt. Der Highlevel-Eingang verfügt über den ADEP-Schaltkreis (Advanced Diagnostics Error Protection), der dafür sorgt, dass der Verstärker auch von OEM Radios als Lautsprecher erkannt wird und somit im Werksradio keine Funktionen deaktiviert werden und auch kein Eintrag im Fehlerspeicher des Fahrzeugs erzeugt wird.

Bei Verwendung dieses Eingangs schaltet der Verstärker bei allen handelsüblichen Radios automatisch ein, so dass dieser nicht über den Remote-Eingang (REM) eingeschaltet werden muss.

Achtung: Verwenden Sie zum Anschluss ausschließlich den mitgelieferten Stecker mit integrierten Schraubklemmen.

Achtung: Eine gleichzeitige Verwendung der Hochpegel- und Vorverstärkersignaleingänge ist nicht möglich und kann zu Schäden an Ihrem Autoradio führen.

③ Gain

Mit Hilfe dieses Reglers kann die Eingangsempfindlichkeit an die Ausgangsspannung des angeschlossenen Radios angepasst werden.

Dieser Regler ist kein Lautstärkeregler, sondern dient nur der Anpassung. Der Regelbereich des Cinch-Eingangs (Line Input) liegt zwischen 0,5 - 6 Volt und 1,1 - 13 V für den Hochpegeleingang (Highlevel Input). Sofern die Lautsprecherausgänge eines üblichen Radios verwendet werden (Highlevel), empfehlen wir eine Einstellung von ca. 9 Volt. Dafür stellen Sie den Drehregler vom Linksanschlag aus im Uhrzeigersinn etwa auf die 9 Uhr-Position ein.

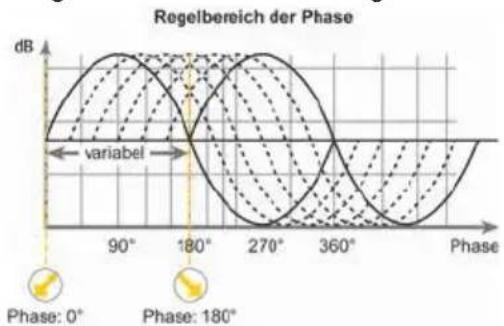

④ Phase

Mit Hilfe dieses Reglers kann die Phase von 0° bis 180° eingestellt werden. Dies ermöglicht eine bessere Ankopplung des Subwoofers an die Tieftonwiedergabe der restlichen Lautsprechersysteme und verhindert ein Auslöschen der tiefen Frequenzen aufgrund falscher Phasenlage.

⑤ TwinPower Link-Schalter

Die M ONE X lässt sich über den TwinPower Link mit einer zweiten M ONE X verschalten, um die Ausgangsleistung, je nach Lautsprecherkonfiguration, mehr als zu verdoppeln.

Um zwei Verstärker im TwinPower Link-Betrieb zu betreiben, werden diese über die In / Out Buchse (siehe Punkt 6; Mono Cinch In- / Output) mit einem Cinchkabel verbunden.

Der Verstärker, der auf Master geschaltet ist, übernimmt nun die komplette Regelung (Aktivweiche, Bass Boost usw.).

Alle Filtereinstellungen des Verstärkers im Slave-Modus werden dabei deaktiviert.

Achtung: Bitte immer darauf achten das ein Verstärker auf Master und der andere auf Slave geschaltet ist. In diesem Modus liegt die Minimalimpedanz bei 2 Ohm.

Hinweis: Wird der Verstärker einzeln betrieben, muss die Schalterstellung „Master“ gewählt werden. Konfigurationsbeispiele finden Sie auf Seite 11.

Dieser Anschluss dient als Signalein- oder -ausgang zum Anschluss eines weiteren M ONE X Verstärkers im TwinPower Link-Betrieb (siehe Punkt 5; TwinPower Link-Schalter).

⑦ Bass Boost Gain

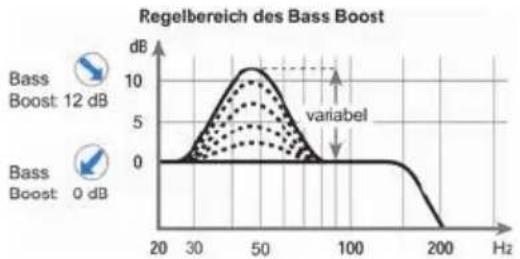

Mit Hilfe dieses Reglers kann die mit Regler 9 eingestellte Bassmittenfrequenz um 0 bis 12 dB angehoben werden.

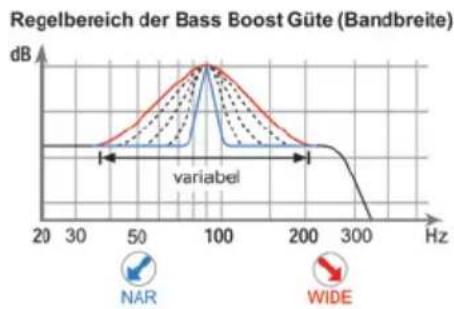

Mit Hilfe dieses Reglers kann die Güte (Bandbreite) des Bass Boost eingestellt werden. In der Position „NAR“ wird nur ein sehr schmaler Bereich um die mit Regler 9 eingestellten Frequenz beeinflusst, in der Position „WIDE“ wirkt dagegen der Bass Boost sehr breitbandig im Bereich um die Bass Boost Mittenfrequenz. Die Güte bleibt bei Veränderung der Mittenfrequenz (Regler 9) konstant.

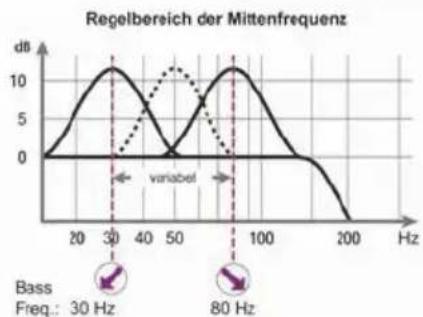

Mit Hilfe dieses Reglers kann die Mittenfrequenz des Bass Boost von 30 Hz bis 80 Hz eingestellt werden. Mit dem Regler 7 kann diese dann um 0 bis 12 dB angehoben werden. Dies ist sinnvoll, wenn bestimmte Frequenzen des Subwoofers oder Kickbasses hervorgehoben oder korrigiert werden sollen.

⑩ Subsonic

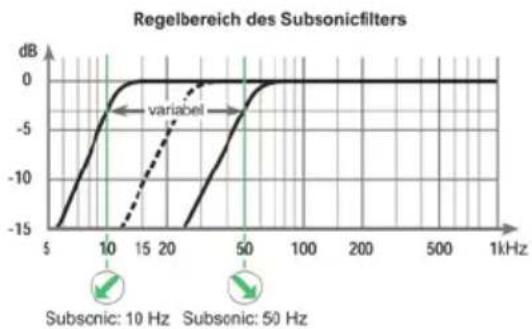

Mit Hilfe dieses Reglers kann der Subsonicfilter von 10 Hz bis 50 Hz eingestellt werden. Dieses Filter dient dazu, sehr tiefe Frequenzen außerhalb des Hörspektrums herauszufiltern und so den Subwoofer und den Verstärker zu entlasten, um mehr Leistung für die wahrnehmbaren Frequenzen zur Verfügung zu haben. Dieser Regler ist immer aktiv und muss zwingend eingestellt werden.

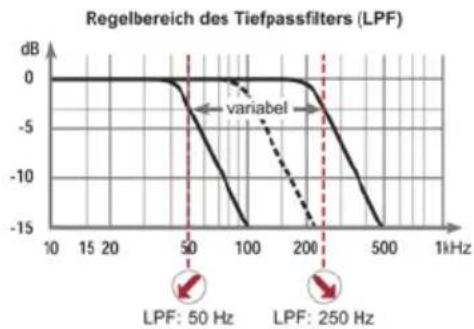

⑪ Lowpass

Mit Hilfe dieses Reglers kann das Tiefpassfilter von 50 Hz bis 250 Hz eingestellt werden. Dieser Regler ist immer aktiv und muss zwingend eingestellt werden.

Das Tiefpassfilter bildet in Verbindung mit dem Subsonicfilter in jedem Fall einen Bandpass.

So kann mit Hilfe dieser beiden Regler ein Bandpass von 10 Hz bis 250 Hz gebildet werden.

Achtung: Bitte vergewissern Sie sich, dass beim Einstellen eines Bandpasses die Übernahmefrequenzen von Subsonic- und Tiefpassfilter mindestens zwei Oktaven auseinander liegen, um einen Pegelverlust zu vermeiden! Das heißt: Wird das Tiefpasssignal z.B. auf 100 Hz eingestellt, so sollte der Subsonicfilter um mindestens zwei Oktaven tiefer auf ca. 25 Hz eingestellt werden. (1 Oktave = Frequenzverdopplung oder Frequenzhalbierung).

Inbetriebnahme und Funktionen

⑫ Remote

Eingang zum Anschluss der im Lieferumfang enthaltenen Kabelfernbedienung. Mit Hilfe dieser Fernbedienung lässt sich die Lautstärke des Subwoofers kontrollieren.

⑬ Speaker Output

Dieser Anschluss dient als Lautsprecherausgang. Die minimale Lastimpedanz darf 1 Ohm nicht unterschreiten.

14 Power & Protect LED

Die Power & Protect LED zeigt den Betriebszustand des Verstärkers an.

Grün: Verstärker eingeschaltet und betriebsbereit.

Rot: Es besteht eine Fehlfunktion des Verstärkers. Diese Fehlfunktion kann unterschiedliche Ursachen haben, da die M ONE X mit verschiedenen elektronischen Schutzschaltungen ausgestattet ist. Diese schalten den Verstärker bei Überhitzung, Über- und Unterspannung, Kurzschluss am Lautsprecherausgang und Fehlanschluss ab. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Falscheinstellungen und Übertemperatur. Sollte sich der Verstärker nach Beseitigung der Fehlerquelle nicht wieder einschalten lassen, liegt ein Defekt vor.

⑮ Fuse

Die Eingangssicherungen sind parallel geschaltet und schützen vor einem geräteinternen Fehler, d.h. die Anlage muss mit einer zusätzlichen Sicherung in Nähe der Batterie (max. 30 cm entfernt) abgesichert werden. Der Sicherungswert für den Verstärker beträgt 3 x 40 Ampere.

⑯ +12 V

Das +12 V Versorgungskabel ist am Pluspol der Batterie anzuschließen. Der empfohlene Querschnitt beträgt mindestens 10 mm².

⑰ REM

Die Remoteleitung wird mit dem Remote-Ausgang / Antennenanschluss des Steuergerätes (Radio) verbunden. Dieser ist nur aktiviert, wenn das Steuergerät eingeschaltet ist. Somit wird der Verstärker mit dem Steuergerät ein- und ausgeschaltet. Dieser Eingang muss nicht belegt werden, wenn der Hochpegel-Lautsprechereingang (Highlevel Input) benutzt wird.

18 GND

Das Massekabel sollte am zentralen Massepunkt (dieser befindet sich dort wo der Minuspol der Batterie zum Metallchassis des Kfz geerdet ist) oder an einer blanken, von Lackresten befreiten Stelle des Kfz-Chassis angeschlossen werden. Der empfohlene Querschnitt beträgt mindestens 10 mm².

Die HELIX M ONE X wird wie nachfolgend beschrieben an das Autoradio angeschlossen.

Achtung: Für die Durchführung der nachfolgenden Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädigungen zu vermeiden, fragen Sie im Zweifelsfall Ihren Einbauspezialisten und beachten Sie zwingend die allgemeinen Anschluss- und Einbauhinweise (siehe Seite 2).

1. Anschluss der Vorverstärkereingänge

Diese Eingänge (Line Input) können mit entsprechenden Kabeln (RCA / Cinch-Kabel) an die Vorverstärker- / Lowlevel- / Cinch-Ausgänge des Radios angeschlossen werden.

Dabei müssen beide Eingänge belegt werden. Die Einschaltautomatik des Verstärkers funktioniert bei den Vorverstärkereingängen nicht, so dass der Remote-Eingang (REM) zwingend belegt werden muss.

Achtung: Eine gleichzeitige Verwendung der Hochpegel- und Vorverstärkersignaleingänge ist nicht möglich und kann zu Schäden an Ihrem Autoradio führen.

2. Anschluss der Highlevel-Lautsprechereingänge

Die Hochpegel-Lautsprechereingänge A und B (HighlevellInput) können direkt mit den Lautsprecherausgängen des Werks- bzw. Nachrüstradios mit Hilfe entsprechender Kabel (Lautsprecherkabel mit max. 1 mm² Querschnitt) verbunden werden.

Dabei müssen beide Eingänge belegt werden. Achten Sie bitte auf eine korrekte Polung! Wenn Sie einen Anschluss verpolen, kann dadurch die Funktion des Verstärkers beeinträchtigt werden. Bei Verwendung dieses Eingangs muss der Remote-Eingang (REM) nicht belegt werden, da sich der Verstärker automatisch einschaltet, sobald ein Lautsprechersignal anliegt.

3. Einstellung der Eingangsempfindlichkeit

Achtung: Es ist zwingend notwendig die Eingangsempfindlichkeit der M ONE X an die Signalquelle anzupassen, um Schäden am Verstärker zu vermeiden.

Um die Eingangsempfindlichkeit zu verändern, verwenden Sie den Gain-Drehregler (siehe Seite 4, Punkt 3). Die Einstellung dieses Reglers beeinflusst sowohl die Vorverstärker eingänge (Line Input) als auch die Hochpegel-Lautsprechereingänge (Highlevel Input)!

Sofern die Lautsprecherausgänge eines üblichen Radios verwendet werden (Highlevel), empfehlen wir eine Einstellung von ca. 9 Volt. Dafür stellen Sie den Drehregler vom Linksanschlag aus im Uhrzeigersinn etwa auf die 9 Uhr-Position ein.

4. Anschluss der Stromversorgung

Vor dem Anschluss des +12 V Versorgungskabels an das Bordnetz muss die Autobatterie abgeklemmt werden.

Das +12 V Stromkabel ist am Pluspol der Batterie anzuschließen. Die Plusleitung sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der gesamten Car-Hifi Anlage (M ONE X = max. 120 A RMS bei 12 V Bordnetz).

Verwenden Sie bei kurzen Leitungen (< 1 m) einen Querschnitt von mindestens 10 mm². Bei längeren Leitungen empfehlen wir einen Querschnitt von 16 mm² bis 25 mm².

Das Massekabel (gleicher Querschnitt wie das +12 V Kabel) muss an einem blanken, von Lackresten befreiten Massepunkt des Kfz-Chassis oder direkt an dem Minuspol der Autobatterie angeschlossen werden.

Einbau und Installation

5. Anschluss des Remote-Eingangs

Der Remote-Eingang (REM) muss mit dem Remote-Ausgang des Radios verbunden sein, sofern die Vorverstärkereingänge des Verstärkers als Signaleingänge genutzt werden. Es wird dringend davon abgeraten, den Remote-Eingang des Verstärkers über das Zündungsplus des Fahrzeugs zu steuern, um Störgeräusche beim Ein- und Ausschalten zu vermeiden. Bei Verwendung des Highlevel-Eingangs (Highlevel Input) muss der Remote-Eingang nicht belegt werden, sofern das angeschlossene Radio über BTL-Ausgangsstufen verfügt.

6. Anschluss der Lautsprecherausgänge

Die Lautsprecherausgänge können direkt mit den Lautsprecherleitungen verbunden werden. Verbinden Sie niemals die Lautsprecherleitungen mit der Kfz-Masse (Fahrzeugkarosserie). Dies kann Ihren Verstärker zerstören. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet. Die Gesamtimpedanz darf 1 Ohm (2 Ohm im TwinPower Link-Betrieb) nicht unterschreiten, da sonst die Schutzschaltung des Verstärkers aktiviert wird. Beispiele für den Lautsprecheranschluss finden Sie auf Seite 8 ff.

Spezielle Features der HELIX M ONE X

Intelligenter Highlevel-Eingang

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Wird ein Verstärker stattdessen an das Radio angeschlossen, kommt es meist zu Fehlermeldungen bis hin zum Wegfall einzelner Funktionen (wie z.B. Fader).

Der neue ADEP-Schaltkreis (Advanced Diagnostics Error Protection) verhindert all diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im HELIX M ONE X Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX M ONE X auch beim Motorstart voll funktionsfähig bleibt.

Konfigurationsbeispiele

Subwoofer mit einer Schwingspule (Single Voice Coil)

RMS-Ausgangsleistung <= 1% THD+N:

1 x 4 Ohm: 400 Watt

1 x 2 Ohm: 700 Watt

1 x 1 Ohm: 1,030 Watts

Parallelbetrieb

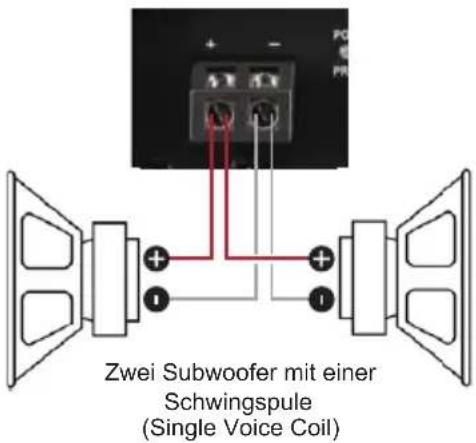

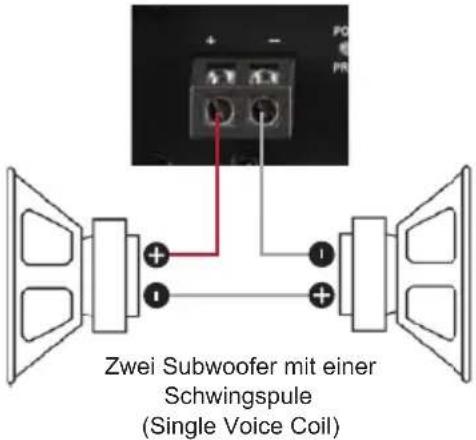

Zwei Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden parallel geschaltet.

Hinweis: Die Parallelschaltung von zwei Schwingspulen führt zur Halbierung der Impedanz!

RMS-Ausgangsleistung <= 1% THD+N:

Zwei Subwoofer mit 1 x 4 Ohm entsprechen einer Gesamtimpedanz von 2 Ohm: 700 Watt

Ein Subwoofer mit 2 x 4 Ohm entspricht ebenso einer Gesamtimpedanz von 2 Ohm: 700 Watt

Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer Gesamtimpedanz von 1 Ohm: 1.030 Watt

Ein Subwoofer mit 2 x 2 Ohm entspricht ebenso einer Gesamtimpedanz von 1 Ohm: 1.030 Watt

Hinweis: Das Parallelschalten von 1 Ohm Schwingspulen führt zu Abschaltung des Verstärkers.

Ein Subwoofer mit Doppelschwingspule (Dual Voice Coil)

Konfigurationsbeispiele

Ein Subwoofer mit Doppelschwingspule (Dual Voice Coil)

Reihenbetrieb

Zwei Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden in Reihe geschaltet.

Hinweis: Die Reihenschaltung von zwei Schwingspulen führt zur Verdopplung der Impedanz!

RMS-Ausgangsleistung <= 1% THD+N:

Zwei Subwoofer mit 1 x 2 Ohm entsprechen einer Gesamtimpedanz von 4 Ohm: 400 Watt

Ein Subwoofer mit 2 x 2 Ohm entspricht ebenso einer Gesamtimpedanz von 4 Ohm: 400 Watt

Zwei Subwoofer mit 1 x 1 Ohm entsprechen einer Gesamtimpedanz von 2 Ohm: 700 Watt

Ein Subwoofer mit 2 x 1 Ohm entspricht ebenso einer Gesamtimpedanz von 2 Ohm: 700 Watt

Hinweis: Die Reihenschaltung von 4 Ohm Sub woofern führt zu einer sehr geringen Ausgangsleistung des Verstärkers und ist daher nicht empfehlenswert!

Hinweis: Der Minuspol der ersten Schwingspule muss mit dem Pluspol der zweiten Schwingspule verbunden werden. Hierzu sollte der selbe Kabelquerschnitt gewählt werden, welcher auch für den Anschluss des Subwoofers genutzt wird.

Konfigurationsbeispiele für den TwinPower-Betrieb

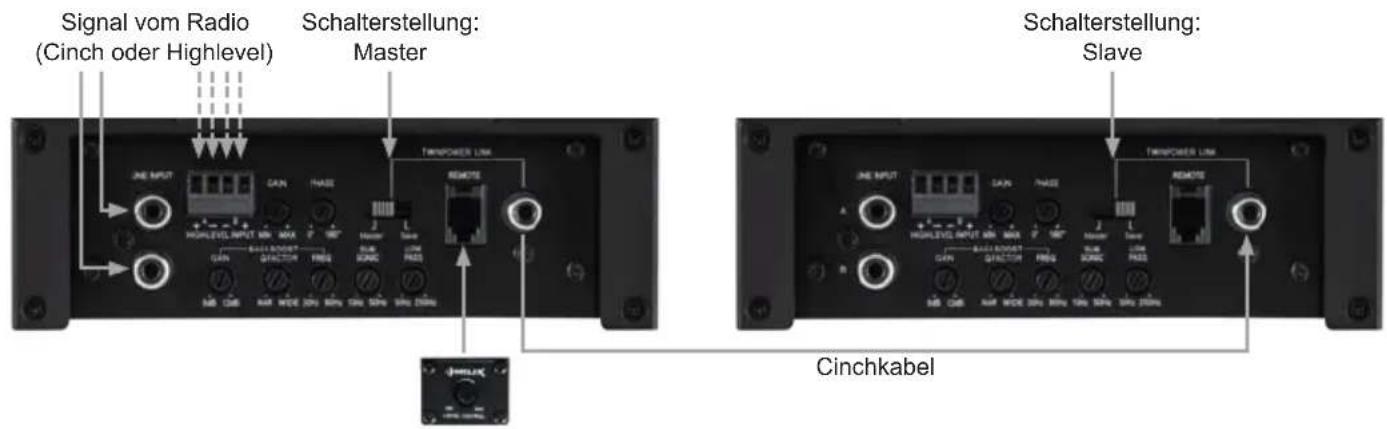

Verstärkeranschluss im TwinPower Link-Betrieb
Master Slave

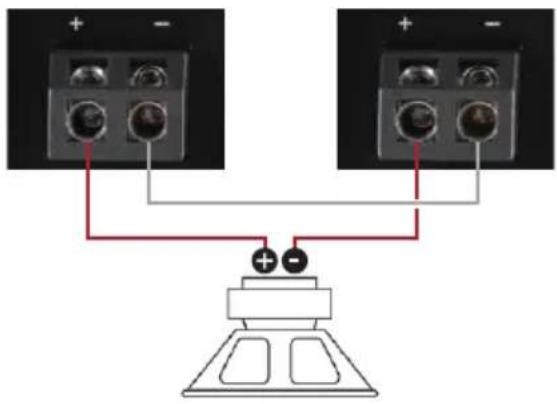

Lautsprecheranschluss im TwinPower Link-Betrieb

Master Slave

Ein Subwoofer mit einer Schwingspule

(Single Voice Coil)

RMS-Ausgangsleistung <= 1% THD+N:

1 x 4 Ohm: 1.400 Watt
1 x 2 Ohm: 2.060 Watt

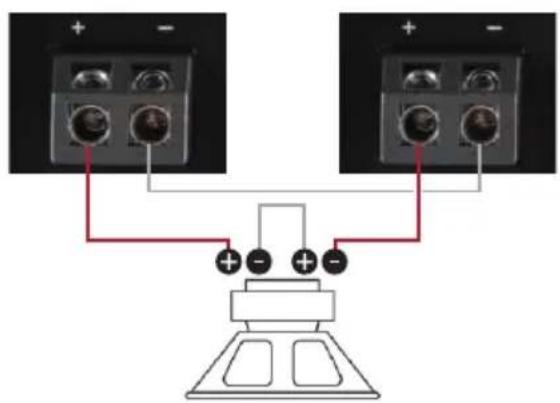

Hinweis: Die negativen Lautsprecherausgänge des Verstärkers müssen in dieser Konfiguration miteinander verbunden werden. Hierzu sollte der selbe Kabelquerschnitt gewählt werden, welcher auch für den Anschluss des Subwoofers genutzt wird.

Master Slave

Ein Subwoofer mit Doppelschwingspule im Reihenbetrieb

(Dual Voice Coil)

RMS-Ausgangsleistung <= 1% THD+N:

2 x 4 Ohm: 800 Watt

2 x 2 Ohm: 1.400 Watt

2 x 1 Ohm: 2.060 Watt

Hinweis: Die negativen Lautsprecherausgänge des Verstärkers müssen in dieser Konfiguration miteinander verbunden werden. Zudem muss der Minuspol der ersten Schwingspule muss mit dem Pluspol der zweiten Schwingspule verbunden werden. Hierzu sollte der selbe Kabelquerschnitt gewählt werden, welcher auch für den Anschluss des Subwoofers genutzt wird.

Technische Daten

RMS-Ausgangsleistung <= 1% THD+N(Ein Verstärker) (Zwei Verstärker)	Normalbetrieb	TwinPower Link
- @ 4 Ohm	1 x 400 Watt	1 x 1.400 Watt
- @ 2 Ohm	1 x 700 Watt	1 x 2.060 Watt
- @ 1 Ohm	1 x 1.030 Watt	—
Max. Leistung pro Kanal*:	Bis zu 1.180 Watt RMS @ 1 Ohm
Verstärkertechnologie	Class D
Eingänge	2 x Cinch
	2 x Hochpegel-Lautsprechereingang
	1 x Remote In
	1 x Fernbedienungseingang
Eingangsempfindlichkeit	Cinch 0,5 - 6 Volt
	Hochpegel 1,1 - 13 Volt
Eingangsimpedanz Cinch	20 kOhm
Eingangsimpedanz Highlevel	9 - 33 Ohm
Ausgänge	1 x Lautsprecherausgang
Frequenzbereich	10 Hz - 250 Hz
Bass Boost	0 - 12 dB / 30 - 80 Hz
Tiefpass	50 Hz - 250 Hz regelbar
Bandpass	10 Hz - 250 Hz regelbar
Subsonic	10 Hz - 50 Hz regelbar
Phase	0 - 180° regelbar
Flankensteilheit Subsonic / Tiefpass	12 / 24 dB/Okt.
Signal- / Rauschabstand Analogeingang	95 dB (A-bewertet)
Klirrfaktor (THD)	0,20 %
Dämpfungsfaktor	150
Betriebsspannung	10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme	800 mA
Sicherung	3 x 40 A Maxi Stecksicherung (FK3)
Zusätzliche Features	Aktive, regelbare Frequenzweiche, Bass Boost, Phase Shift, Start-Stopfähigkeit, Highlevel-Eingang mit automatischer Einschaltung und Advanced Diagnostics Error Protection (ADEP), Basspegel-Kabelfernbedienung
Abmessungen (H x B x T)	50 x 320 x 154 mm

* In typischen Anwendungen als Subwoofer-Verstärker

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

Congratulations!

Dear Customer,

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: [e-mail] · Internet: www.audiotec-fischer.com
