Produkttyp	Nano-Quadrocopter
Marke	Carson
Modell	X4 Quadcopter Nano
Abmessungen (ca.)	80 x 80 x 30 mm
Gewicht	ca. 20 g
Akku	LiPo 1S 150 mAh
Flugzeit	ca. 5-7 Minuten
Ladezeit	ca. 40 Minuten
Reichweite	ca. 30 m
Kamera	Optional (nicht bei allen Versionen)
Steuerung	2,4 GHz Fernsteuerung
Flugmodi	Headless-Modus, Rückwärtsflug, Sturzflug
Stabilisierung	6-Achsen-Gyro
Stromversorgung Fernbedienung	3 x AA-Batterien (nicht im Lieferumfang)
Material	Kunststoff, Metall
Empfohlenes Alter	ab 14 Jahren
Schwierigkeitsgrad	Anfänger
Ersatzteile	Erhältlich (z.B. Propeller, Akku, Motoren)
Reinigung	Mit einem trockenen Tuch abwischen, kein Wasser
Sicherheitshinweise	Nicht in der Nähe von Wasser oder Menschen fliegen
Zertifizierung	CE

Häufig gestellte Fragen - X4 Quadcopter Nano Carson

Wie lade ich den Akku des Carson X4 Quadcopter Nano?

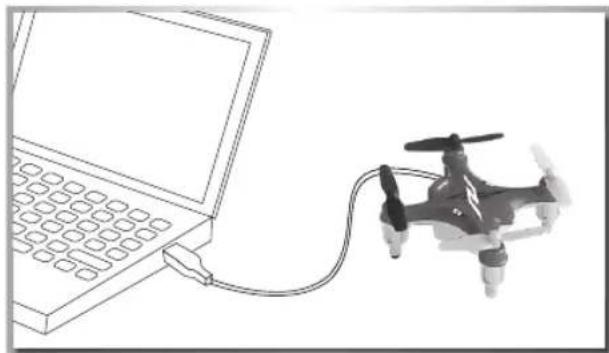

Der Akku wird über ein USB-Ladegerät aufgeladen. Schließen Sie das Ladegerät an den Akku und eine USB-Stromquelle an. Die Ladezeit beträgt ca. 40 Minuten. Verwenden Sie nur das mitgelieferte Ladegerät.

Wie kann ich die Flugzeit verlängern?

Die Flugzeit beträgt ca. 5-7 Minuten. Um sie zu maximieren, vermeiden Sie starke Winde und schnelle Manöver. Verwenden Sie einen voll aufgeladenen Akku und kalibrieren Sie den Gyro vor dem Flug.

Was bedeutet der Headless-Modus?

Im Headless-Modus wird die Steuerung relativ zur Position des Piloten ausgerichtet, nicht zur Drohne. Das erleichtert die Orientierung, da die Drohne immer in die gleiche Richtung fliegt, unabhängig von ihrer Ausrichtung.

Kann ich den Carson X4 Quadcopter Nano im Freien fliegen?

Ja, aber nur bei Windstille, da die Drohne sehr leicht ist. Vermeiden Sie Regen und starke Sonneneinstrahlung. Fliegen Sie nicht über Wasser oder in der Nähe von Hindernissen.

Wie kalibriere ich den Gyro?

Stellen Sie die Drohne auf eine ebene Fläche. Schalten Sie die Fernbedienung ein und dann die Drohne. Bewegen Sie beide Steuerknüppel gleichzeitig in die untere rechte Ecke, bis die LED blinkt. Warten Sie, bis die LED dauerhaft leuchtet.

Meine Drohne fliegt nicht gerade. Was tun?

Kalibrieren Sie den Gyro (siehe Frage oben). Überprüfen Sie, ob die Propeller richtig montiert und unbeschädigt sind. Stellen Sie sicher, dass der Akku voll geladen ist.

Welche Ersatzteile sind erhältlich?

Ersatzpropeller, Akkus, Motoren und Propellerschutz sind erhältlich. Kaufen Sie nur originale Carson-Teile, um Kompatibilität zu gewährleisten.

Wie reinige ich die Drohne?

Wischen Sie die Drohne mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel, da diese die Elektronik beschädigen könnten.

Benötigt die Drohne eine Registrierung?

In vielen Ländern ist für Drohnen ab 250 g eine Registrierung erforderlich. Da der Carson X4 Quadcopter Nano nur ca. 20 g wiegt, ist er in der Regel von der Registrierungspflicht befreit. Bitte überprüfen Sie die lokalen Vorschriften.

Was tun, wenn die Drohne sich nicht einschalten lässt?

Laden Sie den Akku vollständig auf. Überprüfen Sie die Kontakte am Akku und an der Drohne. Schalten Sie zuerst die Fernbedienung ein, dann die Drohne. Halten Sie den Einschaltknopf 3 Sekunden gedrückt.

BEDIENUNGSANLEITUNG X4 Quadcopter Nano Carson

D Betriebsanleitung Seite 2-15
GB Instruction Manual Page 16-29

Wir beglückwünschen Sie zum Kauf Ihres CARSON RC-Modells, welcher nach dem heutigen Stand der Technik gefertigt wurde.

Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor.

Aus geringfügigen Abweichungen des Ihnen vorliegenden Produktes gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden.

Diese Bedienungsanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch.

Bewahren Sie diese Anleitung zum Nachlesen und für die eventuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten betreffend Fehler bei der Herstellung in Bezug auf Material und Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten Fachhändler. Im Falle eines Defekts während der Garantiezeit bringen Sie das Modell zusammen mit dem Kaufbeleg zu Ihrem Fachhändler.

CARSON wird nach eigener Entscheidung, falls nicht anders im Gesetz vorgesehen:

(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material und Arbeit beheben;

(b) Das Produkt durch ein gleichartiges oder im Aufbau ähnliches ersetzen; oder

(c) Den Kaufpreis erstatten.

Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird, werden zum Eigentum von CARSON. Im Rahmen der Garantieleistungen dürfen neue oder wiederaufbereitete Teile verwendet werden.

Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist vorgenommene Reparaturen oder gelieferte Ersatzteile werden in Rechnung gestellt.

Von der Garantie ausgeschlossen sind:

• Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte Handhabung, eigenmächtige Veränderungen, Blitzschlag oder anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Fahrzeug entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON Service durchgeführt wurden
  • Verschleißteile wie etwa Sicherungen und Batterien
  • Rein optische Beeinträchtigungen
  • Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und vom Service vorgenommene Einstell- und Wiedereinrichtungsarbeiten.

Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus ist auch eine von Land zu Land verschiedene Geltendmachung anderer Ansprüche denkbar.

Konformitätserklärung

Hiermit erklärt Dickie-Tamiya GmbH & Co. KG, dass sich dieses Modell einschließlich Fernsteueranlage in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien: 98/37EG für Maschinen und 89/336/EWG über die elektromagnetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.

Die Original-Konformitätserklärung kann angefordert werden:

Dickie-Tamiya GmbH & Co. KG · Werkstraße 1 · D-90765 Fürth · Germany

Im Lieferumfang enthalten ist ein wiederaufladbarer LiPo Akku (Lithium-Polymer). Dieser Akku ist recyclebar. Im Lieferumfang sind Alkaline Batterien enthalten. Die Batterien sind nicht wieder aufladbar. Entsorgen Sie Ihre leeren Batterien/Akkus nicht im Hausmüll. Entsorgen Sie die Batterien gemäß den geltenden Vorschriften bei den dafür vorgesehenen Sammelstellen.

Bedeutung des Symbols auf dem Produkt, der Verpackung oder Gebrauchsanleitung: Elektrogeräte sind Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Recourcenschonung und geben Sie dieses Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu

beanwortet Ihnen die für Abfallbeseitigung zuständige Organisation oder Ihr Fachhändler.

Wir wünschen Ihnen viel Spaß mit Ihrem CARSON Modell und jederzeit guten Flug!

Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch sorgfältig durch!

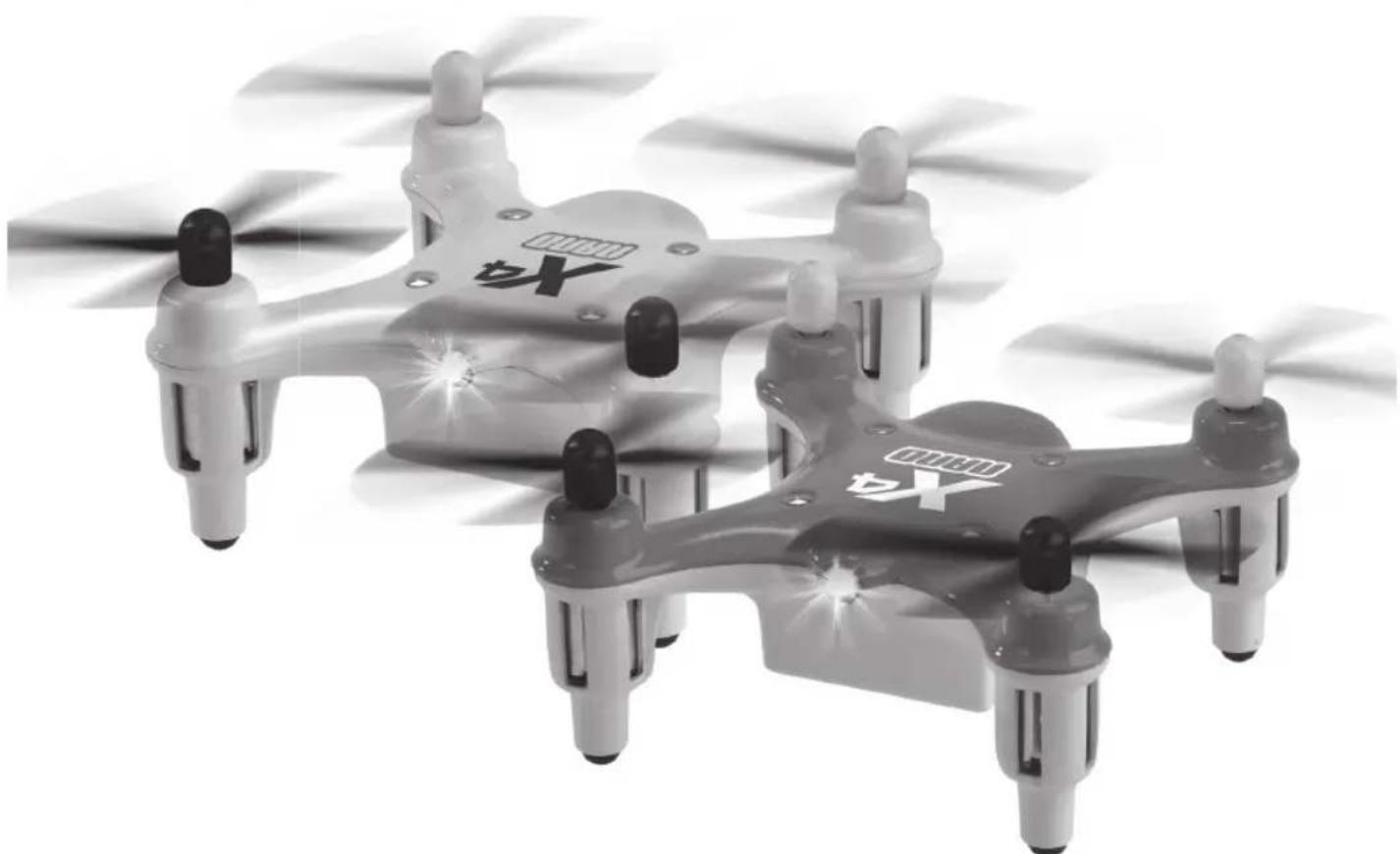

2 CARSON X4 Quadcopter NANO (white) 500507079 / (orange) 500507081

Inhalt

Vorwort 2

Lieferumfang 3

Sicherheitsanweisungen 4

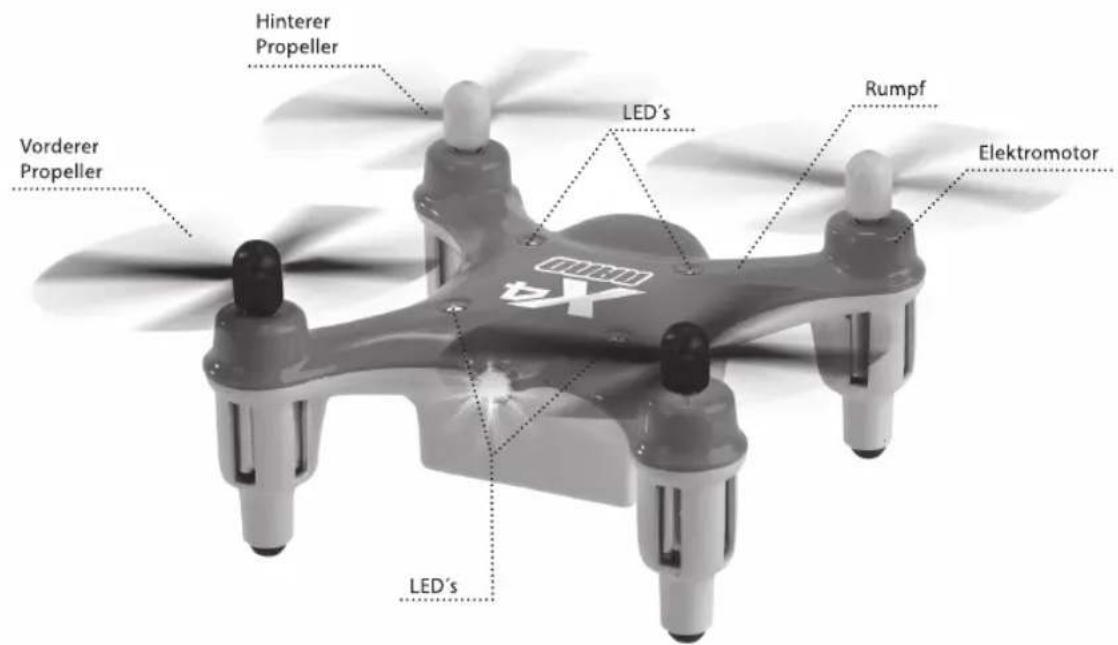

Der Quadcopter mit mehr Funktionen....8

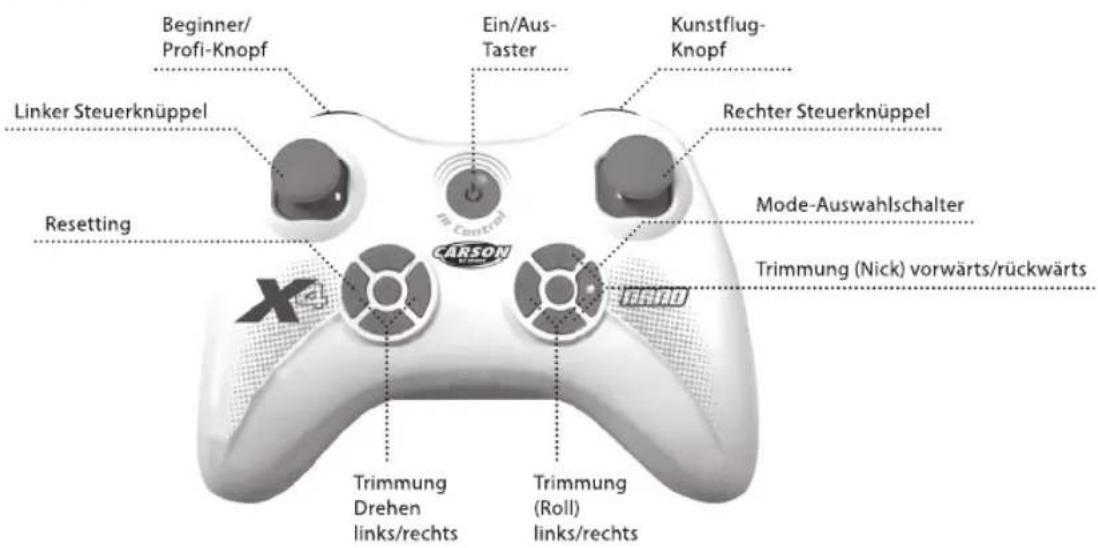

Ihr 4-Kanal Fernsteuersender....8

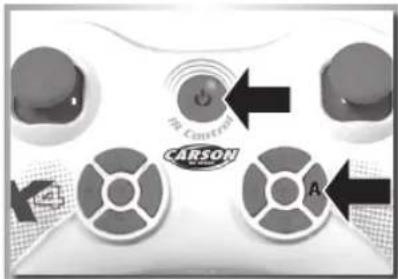

Funktion der Eingabetaste 9

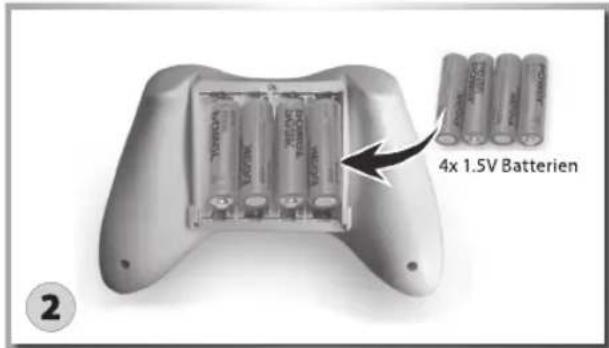

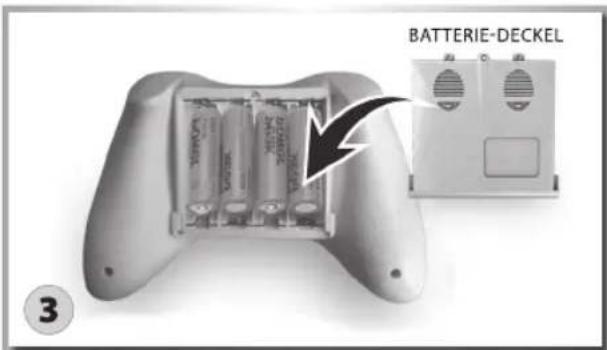

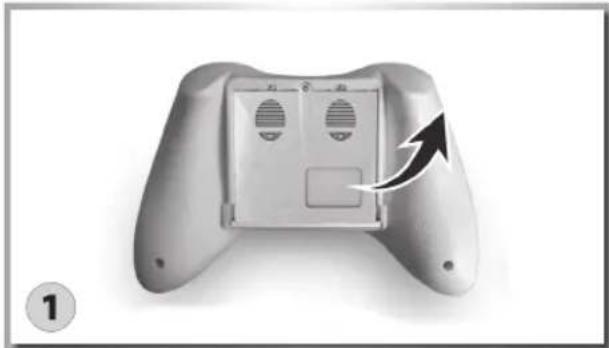

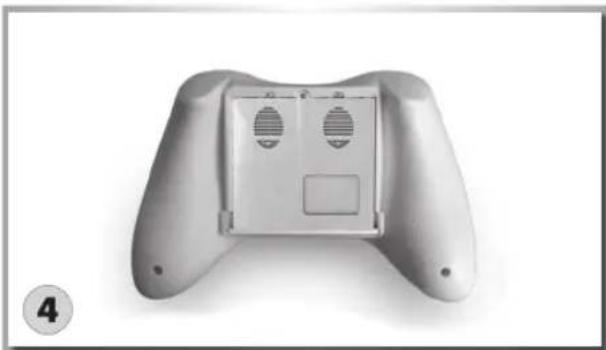

Batterien einlegen 9

LiPo Flug-Akku laden 10

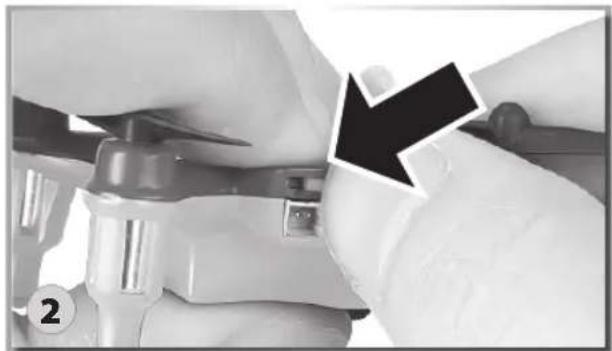

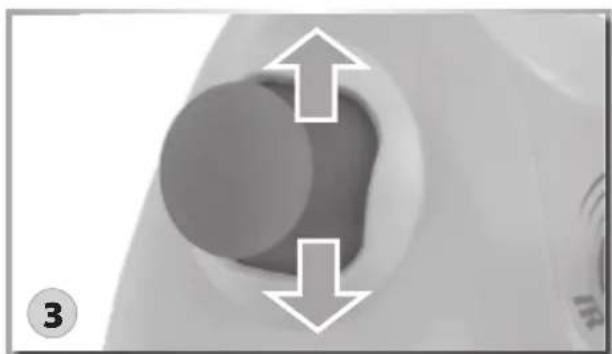

Quadcopter startklar machen....10

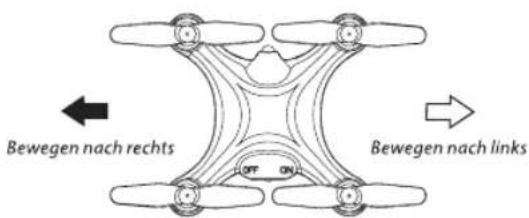

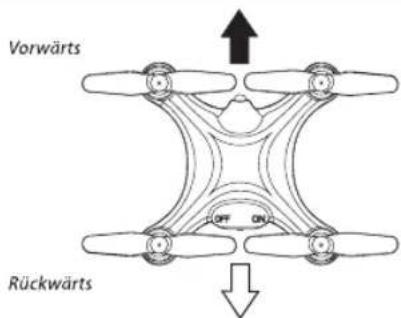

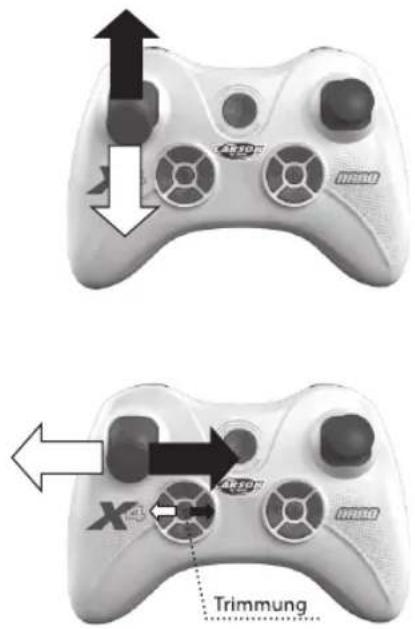

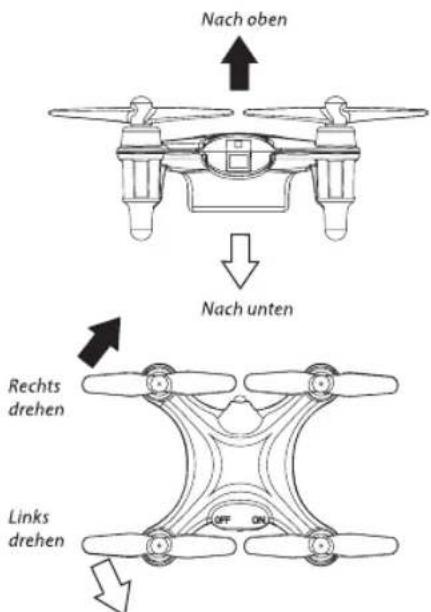

Steuerung des Modells 11

Flugbetrieb 13

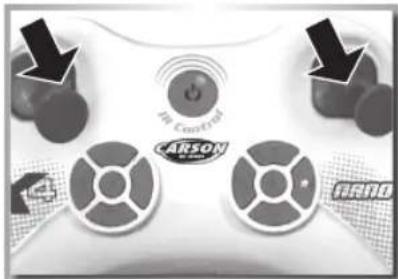

Erklärung der Steuerung (Mode1 / Mode2) & Funktionen......13

Kunstflug 14

Fehlersuche 15

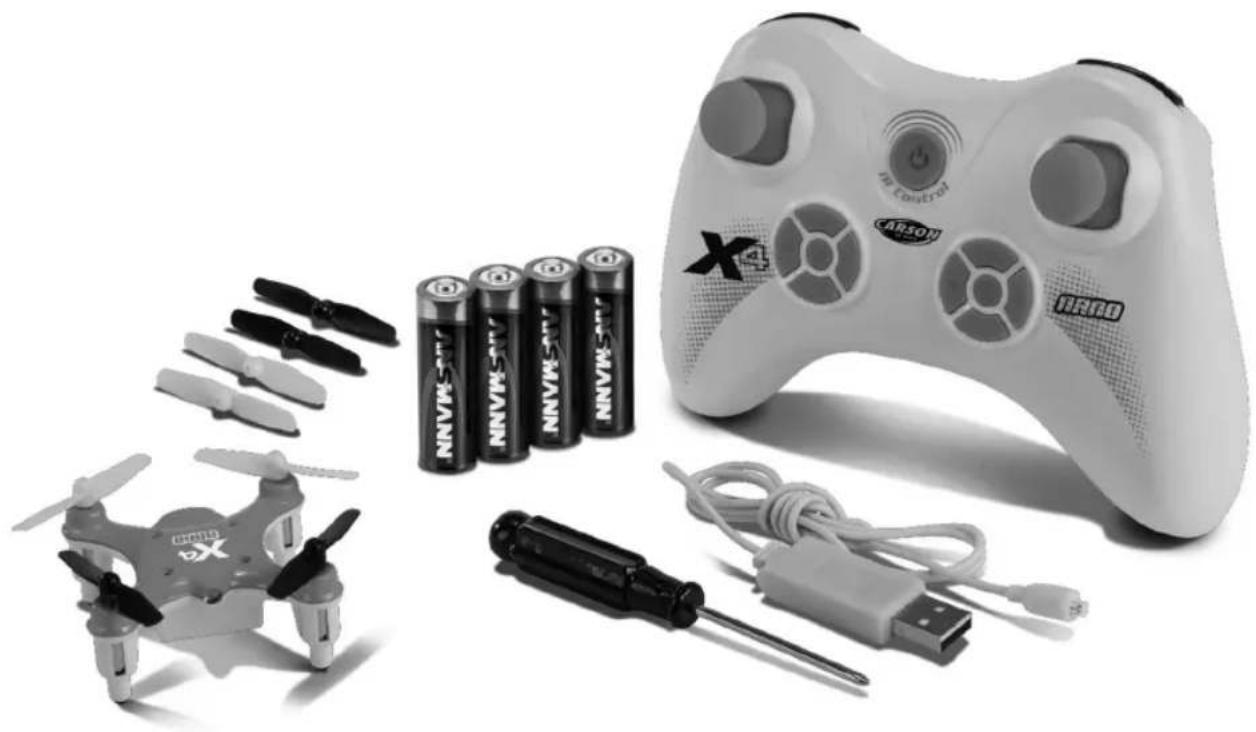

• Flugfertig aufgebautes Modell
  • 2.4 GHz 4-Kanal-Handsender
  • LiPo Akku 3,7 V
  • USB LiPo Ladegerät
  • Gyro-Elektronik (6 Achsen)
  • Bedienungsanleitung
• Batterien für Sender
  • Ersatzrotorblätter

Sicherheitsanweisungen

Allgemein

• Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum Nachlesen auf.
• Machen Sie sich insbesondere mit den Hinweisen zum Flugbetrieb vertraut.

Dieses Modell ist kein Spielzeug!

• Funkferngesteuerte Modelle sind kein Spielzeug, Ihre Bedienung muss schrittweise erlernt werden.
• Kinder unter 14 Jahren sollten das Modell nur unter Aufsicht von Erwachsenen in Betrieb nehmen.

Wenn Sie noch über keine Erfahrungen mit Flugmodellen verfügen, wenden Sie sich an einen erfahrenen Modellpiloten oder an einen Modellbau-Club für die ersten Flugversuche.

Das Fliegen von ferngesteuerten Modellhubschraubern ist ein faszinierendes Hobby, das jedoch mit der nötigen Vorsicht und Rücksichtnahme betrieben werden muss.

Ein ferngesteuerter Modellhubschrauber kann in einem unkontrollierten Flugzustand erhebliche Beschädigungen und Verletzungen verursachen, für die Sie als Betreiber haftbar sind.

Als Hersteller und Vertreiber des Modells haben wir keinen Einfluss auf den korrekten Umgang und die korrekte Bedienung des Modells.

Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Ausüben Ihres Hobbys versichert sind, bzw. schließen Sie eine spezielle Modellflugversicherung ab. Kontaktadresse ist hierfür der Deutsche Modellfliegerverband e.V. Rochusstr. 104 – 106, 53123 Bonn.

Nur ein gut gewartetes Modell funktioniert auch korrekt. Benutzen Sie nur Originalersatzteile und improvisieren Sie nicht mit unsachgemäßen Teilen.

Es liegt in der Verantwortung des Benutzers, sich zu versichern, dass das Modell einwandfrei funktioniert, und alle Muttern, Bolzen und Schrauben angezogen sind.

Bewahren Sie das Modell außerhalb der Reichweite von Kleinkindern auf. Diese könnten das Modell unabsichtlich in Betrieb setzen und sich so Verletzungen zufügen oder Akkus und Kleinteile in den Mund nehmen und verschlucken.

Vorbereitungen

Fliegen Sie niemals, ohne die folgenden Punkte geprüft zu haben:

• Achten Sie auf sichtbare Beschädigungen an Modell, Fernsteuerung, Ladegerät, und Lithium Akku.
• Prüfen Sie alle Schraub- und Steckverbindungen auf exakten und festen Sitz.

• Der Flug-Akku muss voll ständig geladen sein und die richtige Spannung aufweisen. Verwenden Sie nur neue/frische Batterien für den Sender.

• Überprüfen Sie das ordnungsgemäße Ansprechen der Servos auf die Steuersignale.

• Überprüfen Sie vor dem Start die Funkreichweite.

Flugbetrieb

Das Modell ist hauptsächlich für Indoor-Flüge konzipiert, da das geringe Eigengewicht und die bauartbedingt unstabile Fluglage das Modell sehr empfindlich gegen Luftbewegungen machen.

Zudem sind die Komponenten nicht staub- und feuchtigkeitsgeschützt.

Fliegen Sie nicht länger als eine Akkuladung!

Danach müssen Sie das Modell mindestens 5 Minuten abkühlen lassen.

Laden Sie dann den Akku nach. Tiefentladung ist unbedingt zu vermeiden.

Allgemeine Hinweise

• Wenn Sie keine oder wenig Erfahrungen mit Flugmodellen haben, sollten Sie diese zuerst mit einem Flugsimulationsprogramm sammeln.

• Holen Sie sich für die Feineinstellungen des Quadcopters und der Steuerung Rat bei erfahrenen Modellpiloten.

• Machen Sie sich mit den Steuerfunktionen des Senders vertraut.

• Beginnen Sie Ihre Flugversuche hinter dem Modell stehend, die Blickrichtung in Flugrichtung. In diesem Fall ist die Steuerreaktion gleich der Steuerrichtung.
• Mach Sie sich außerdem mit der Steuerung des Modells vertraut, wenn es auf Sie zufliegt (seitenverkehrte Reaktion auf die Steuerrichtung)!

4 CARSON X4 Quadcopter NANO (white) 500507079 / (orange) 500507081

Fliegen Sie am besten nur in geschlossenen Räumen

• Mit einem Freiraum von mindestens 3 m in alle Richtungen
  • Auf glattem Untergrund
• Ohne stehende (Möbel) oder bewegte Hindernisse (Personen, Tiere)
  • In Räumen ohne Zugluft

Wenn Sie im Freien fliegen wollen, tun Sie dies

- Nur bei Windstille

Fliegen Sie nicht

• Wenn Sie übermüdet oder anderweitig in Ihrer Reaktionsfähigkeit beeinträchtigt sind.
• Bei Windstärke 1 oder höher.

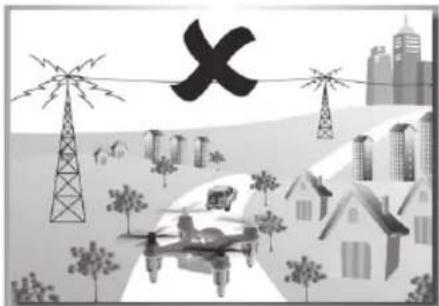

• In der Nähe von Hochspannungsleitungen oder Funkmasten, oder bei Gewitter! Atmosphärische Störungen können die Signale Ihres Fernsteuersenders beeinflussen.
• In der Nähe von Hindernissen wie Gebäuden, Möbeln, Personen und Tieren.
  • Auf öffentlichen Verkehrsflächen.

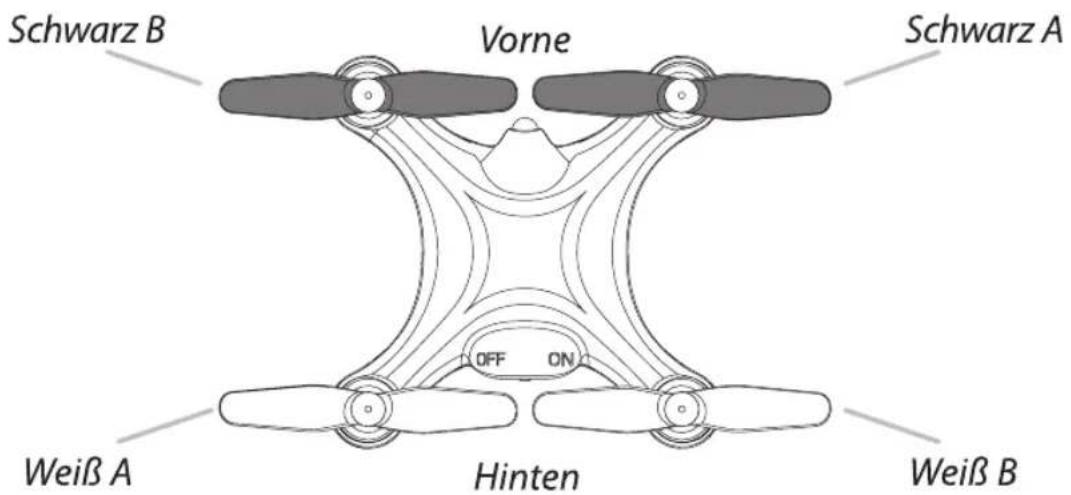

• Beschädigte Rotorblätter müssen ausgetauscht werden! Unterlassen Sie Reparaturversuche!
• Halten Sie sich von den Propellern fern, sobald der Akku angeschlossen ist.

- Vermeiden Sie den Aufenthalt in der Rotationsebene der Rotoren. Betreiben Sie das Modell nicht im Sitzen, um bei Bedarf schnell aus dem Gefahrenbereich gelangen zu können.

Verwenden Sie ausschließlich das beigefügte Ladegerät

• Betreiben Sie das Ladegerät nur auf schwer entflammbaren Untergründen und

• Legen Sie auch den Akku/das Modell während des Ladens auf eine nicht entflammbare Unterlage.

• Sorgen Sie für ausreichende Belüftung während des Ladens.

• Lassen Sie das Modell während des Ladevorganges niemals unbeaufsichtigt.
• Laden Sie nur Akkus gleicher Bauart und Kapazität.
• Achten Sie beim Laden der Akkus auf die richtige Polarität.

Setzen Sie den Sender, die Akkus und das Modell niemals widrigen Umgebungsbedingungen aus!

Diese sind z. B.:

• Nässe, zu hohe Luftfeuchtigkeit (> 75 % rel., kondensierend). Fassen Sie das Ladegerät auch nicht mit nassen Händen an.
• Betreiben Sie das Modell niemals gleich dann, wenn es von einer kalten in eine warme Umgebung gebracht wird. Das dabei entstehende Kondenswasser kann das Gerät zerstören. Lassen Sie das Gerät unverbunden auf Temperatur kommen.
  • Staub und brennbare Gase, Dämpfe oder Lösungsmittel, Benzine
• Zu hohe Umgebungstemperaturen (> ca. +40°C), direkte Sonnen-einstrahlung
  • Offenes Feuer, Zündquellen
• Mechanische Belastungen wie Stöße, Vibrationen
  • Starke Verschmutzung
• Starke elektromagnetische Felder (Motoren oder Transformatoren) bzw. elektrostatische Feldern (Aufladungen)
• Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.) Die einfallende Senderabstrahlung kann zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch des Akkus führen.

Lassen Sie das Ladegerät zwischen den Ladevorgängen abkühlen. Trennen Sie das Ladegerät vom Netz, wenn der Ladevorgang beendet ist.

Ein defektes Ladegerät darf nicht mehr verwendet werden. Wenn anzunehmen ist, daß das Gerät defekt ist, also wenn

• Das Gerät sichtbare Beschädigungen aufweist,
• Das Gerät nicht mehr arbeitet und
- Nach längerer Lagerung unter ungünstigen Verhältnissen oder
- Nach schweren Transportbeanspruchungen, dann ist es umgehend außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Entsorgen Sie das unbrauchbar gewordene (irreparable) Ladegerät gemäß den geltenden gesetzlichen Vorschriften.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Ladegerätes nicht gestattet.

Lithium-Polymer Akku

Verwenden Sie den beigefügten Akku ausschließlich für dieses Modell.

Verwenden Sie auch als Ersatzakku nur ein Originalteil.

• Akku nicht überladen oder tiefentladen! Beides kann zum Austreten von Elektrolyten und zur Selbstentzündung führen.
• Mischen Sie niemals volle mit halbleeren Akkus/Batterien oder Akkus unterschiedlicher Kapazität.
• Laden Sie den LiPo-Akku mindestens alle 6 Monate, um Tiefentladung zu verhindern.
• Ziehen Sie den geladenen Akku vom Ladegerät ab, um eine Selbstentladung zu vermeiden.

Defekte/nicht mehr aufladbare Akkus sind dem Sondermüll (Sammelstellen) zuzuführen. Eine Entsorgung über den Hausmüll ist untersagt!

Die Akkus dürfen nicht

• In Flüssigkeit getaucht,
- Ins Feuer geworfen oder hohen Temperaturen sowie
- Mechanischen Belastungen ausgesetzt oder
• Auseinandergenommen/beschädigt werden
- Kurzgeschlossen werden.

Wenn Sie während des Gebrauchs, der Ladung, oder der Lagerung des Akkus einen Geruch wahrnehmen, eine Verfärbung, übermäßige Erhitzung, eine Deformation oder andere Auffälligkeiten bemerken:

• Stecken Sie den Akku vom Ladegerät ab
• Trennen Sie den Akku vom Verbraucher
- Benutzen Sie den Akku nicht mehr.

Wenn Elektrolyt ausläuft

• Vermeiden Sie den Kontakt mit Augen und Haut!
• Waschen Sie die betroffenen Stellen sofort mit klarem Wasser ab und
• Suchen Sie einen Arzt auf.

Hinweis

• Trocken-Batterien sind nicht wiederaufladbar.
• Laden nur unter Aufsicht eines Erwachsenen.
• Akkus/Batterien nur mit dem richtigen Pol einlegen.

• Die Anschlusskabel dürfen nicht kurzgeschlossen werden.
- Bitte überprüfen Sie regelmäßig die Elektronik oder Akkus, Ladegerät, Anschlussstecker, Kabel, Gehäuse und andere Teile auf Schäden.

Sicherheitshinweise für Lithium-Polymer-Akkumulatoren

1. Der Akku darf weder auseinandergebaut noch umgebaut werden.
2. Verwenden Sie den Akku nicht in der Nähe von Feuer, Öfen oder anderen beheizten Stellen.
3. Tauchen Sie den Akku nicht in Wasser oder setzen ihn anderer Feuchtigkeit aus.
4. Laden Sie den Akku nicht in der Nähe von Feuer oder unter direkter Sonneneinstrahlung auf.
5. Verwenden Sie nur das spezifizierte Ladegerät und befolgen Sie die Ladehinweise.
6. Treiben Sie keine Nägel in den Akku, traktieren ihn mit einem Hammer oder treten auf ihn.
7. Setzen Sie den Akku keinem äußeren Druck aus oder werfen ihn.
8. Verwenden Sie keine beschädigten oder deformierten Akkus.
9. Löten Sie nicht direkt am Akku.
10. Den Akku weder verpolen noch zu stark entladen.
11. Achten Sie beim Laden und Entladen auf die richtige Polarität.
12. Verbinden Sie den Akku nicht mit einer Steckdose oder dem Zigarettenanzünder im Auto.
13. Vermeiden Sie direkten Kontakt mit undichten Akkus.
14. Halten Sie den Akku von Kleinkindern fern.
15. Laden Sie den Akku nicht länger als angegeben auf.
16. Platzieren Sie den Akku nicht in einer Mikrowelle oder einem-Druckbehälter.

17. Verwenden Sie keine undichten Akkus in der Nähe von offenen Feuerstellen.

18. Setzen Sie den Akku keiner direkten Sonneneinstrahlung aus oder verwenden ihn unter dieser (oder im erhitzten Auto).

19. Verwenden Sie den Akku nicht in Umgebungen, in denen sich statische Elektrizität bildet oder bilden kann, da dadurch der Schutzkreislauf beschädigt werden kann.
20. Der Akku kann innerhalb einer Temperaturspanne von 0°C bis 45°C geladen werden. Vermeiden Sie einen Lade vorgang außerhalb der vorgegebenen Spanne.
21. Sollte der Akku vor dem ersten Gebrauch Rost aufweisen, verdächtig riechen oder auf andere Weise ungewöhnlich erscheinen, verwenden Sie ihn nicht und bringen Sie ihn zurück in das Geschäft, in dem Sie ihn gekauft haben.
22. Halten Sie den Akku von Kindern fern und achten Sie darauf, dass diese den Akku nicht aus dem Ladegerät entfernen können.
23. Sollte etwas von der im Akku enthaltenen Chemikalie auf Haut oder Kleidung kommen, waschen Sie diese umgehend mit klarem Wasser ab, um Hautreizungen zu vermeiden.
24. Laden Sie den Akku niemals auf einem Teppichboden, da dies zu Bränden führen kann.
25. Verwenden Sie den Akku nicht für nicht spezifiziertes Equipment oder andere Zwecke.
26. Berühren Sie den Akku nicht, wenn dieser undicht ist. Wenn Sie den Akku anfassen, sollten Sie Ihre Hände sofort waschen.
27. Verwenden Sie keine Akkus, die aufgequollen oder beschädigt sind.
28. Laden Sie den Akku niemals unbeaufsichtigt.

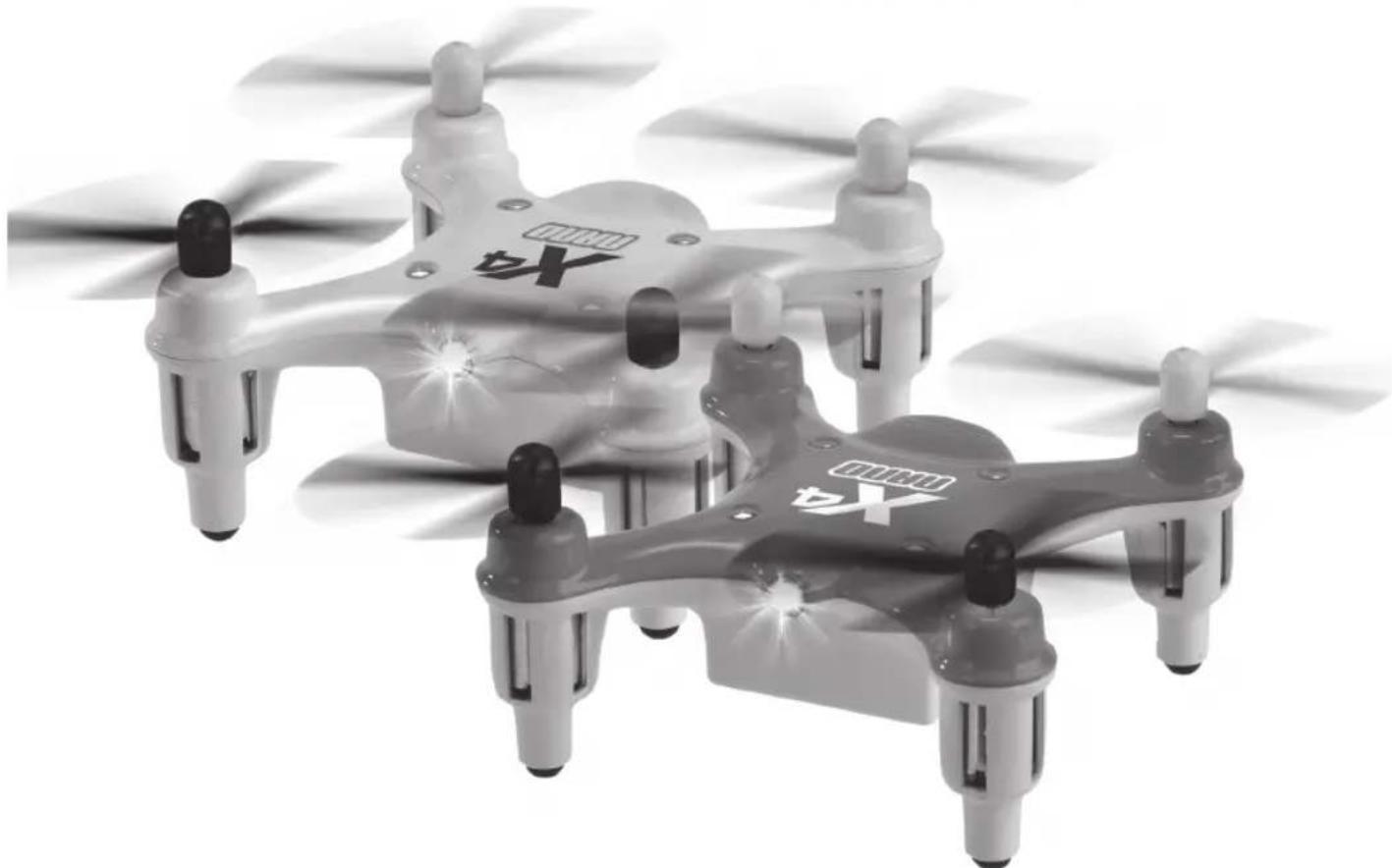

Der Quadcopter mit mehr Funktionen

Kein Schrauben und Basteln mehr!!! Der Spaß beginnt sofort aus der Packung.

Steuere Deinen Quadcopter über alle 4 Funktionen.

Features:

• Stabile Flugeigenschaften
• Komplett flugfertig aufgebaut
• Mit 4-Kanal 2.4 GHz Fernsteueranlage
• Inkl. Gyro (Stabilisations-Funktion)
- Inkl. LiPo Akku 3,7 V und LiPo Ladegerät

Ihr 4-Kanal Fernsteuersender

Erklärung Sender

8

CARSON X4 Quadcopter NANO (white) 500507079 / (orange) 500507081

Funktion der Eingabetaste

S/N Identifikation Funktion		Funktion
1	Linker Steuerhebel	Durch eine Vorwärts- und Rückwärtsbewegung des Steuerhebels steigt der Copter auf bzw. ab. Durch eine Bewegungdass Steuerhebels nachhlinks oder rechts, dreht sich der Copter nach links bzw. rechts.
2	Rechter Steuerhebel	Durch eine Vorwärts- und Rückwärtsbewegung des Steuerhebels bewegt sich der Copter nach vorne bzw. nach hinttem. Durch eine Bewegungsgede Steuerhebels nach links oder rechts bewegt sich der Copter nachhlinks bzw. rechts.
3	Roll-Trimmung	Die Roll-Trimmung stellt den Drift nach links und rechts ein.
4	Nick-Trimmung	Die Nick-Trimmung stellt die Vor- und Rückwärtsbewegung ein.
5	Drehen-Trimmung	Die Drehen-Trimmung stellt die Drehung nach links und rechts ein.
6	Gas-Trimmung	Gasabgleich stellt den Auf- und Abstieg ein.
7	Ein-/Aus-Schalter	Durch drücken des Tasters wird der Sender eingeschaltet.

Batterien einlegen

Achtung

• Mischen Sie niemals verbrauchte mit neuen Batterien.
• Niemals Batterien verschiedenen Typs miteinander verwenden.

- Laden Sie keine Batterien, die nicht wieder aufladbar sind.

Die Schraube vom Batterie-Deckel herausdrehen. Nehmen Sie den Batterie-Deckel ab.

Legen Sie 4x frische AA Mignon-Batterien mit der richtigen Polarität im Batteriefach ein.

Verschließen Sie das Batteriefach wieder.

Befestigen Sie die Sicherungsschraube.

LiPo Flug-Akku laden

Der Quadcopter ist mit einem LiPo-Akku ausgestattet.

3,7 V 1-Zelle 100 mAh LiPo-Akku.

1. Der mitgelieferte LiPo-Akku befindet sich im Rumpf des Quadcopter.
2. Verbinden Sie den Quadcopter mit dem Anschluss des USB-Laders. Die Kontrollleuchte am USB-Stecker erlischt und leuchtet wieder auf, wenn der Ladevorgang abgeschlossen ist.

Flugmodell und Ladegerät während des Vorgangs nie unbeaufsichtigt lassen und nach Abschluss den Akku vom Ladegerät trennen! Immer auf einer feuerfesten Unterlage laden!

Quadcopter startklar machen

Nun kann es losgehen! Bevor Sie jedoch abheben, sollten Sie dieses Handbuch einmal ganz gelesen haben.

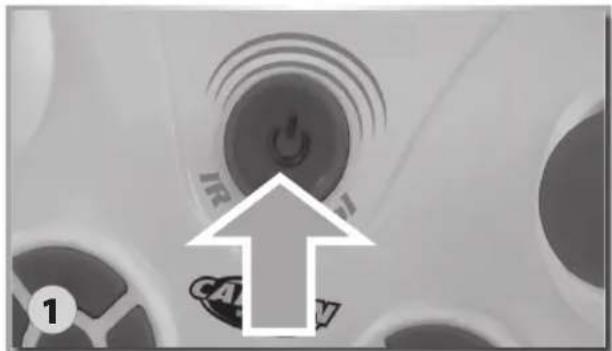

Drücken Sie den ON/OFF-Taster einmal. Die Status-LED beginnt zu blinken.

Nun schalten Sie den Quadcopter wie im Bild gezeigt an und stellen diesen auf eine ebene Fläche.

Schieben Sie den Gashebel ganz nach oben und anschließend wieder ganz nach unten. Ein Ton-Signal bestätigt das Binding und der Quadcopter ist nun startbereit.

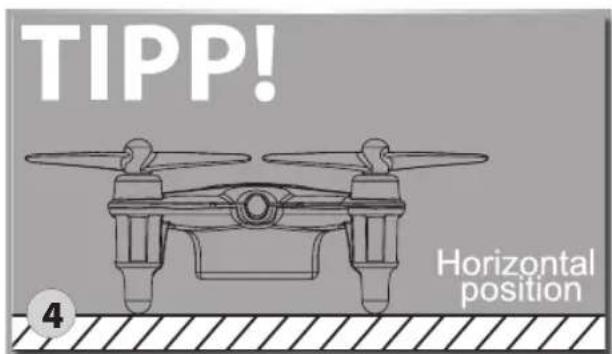

Wenn der Quadcopter angeschaltet wurde, sofort auf eine ebene Fläche stellen. Hierdurch ergibt sich eine saubere und stabile Fluglage.

Steuerung des Modells

Vorsicht

Um einen Kontrollverlust zu vermeiden: Bewegen Sie die Steuerhebel IMMER L-A-N-G-S-A-M! Der Gashebel erhöht/verringert die Flughöhe Ihres Quadcopters.

Mode 1

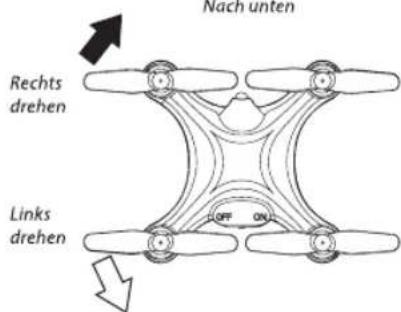

Mit dem Steuerhebel für Drehen wird der Quadcopter nach links/rechts gedreht.

Der Steuerhebel für Nick bewegt Ihren Quadcopter vorwärts/rückwärts.

VORSICHT: Die Steuerhebel verhalten sich umgekehrt, wenn das Modell auf Sie zu fliegt! Der Steuerhebel für Roll bewegt Ihren Quadcopter „seitwärts“ nach links/rechts.

Steuerung des Modells

Vorsicht

Um einen Kontrollverlust zu vermeiden: Bewegen Sie die Steuerhebel IMMER L-A-N-G-S-A-M! Der Gashebel erhöht/verringert die Flughöhe Ihres Quadcopters.

Mode 2

Mit dem Steuerhebel für Drehen wird der Quadcopter nach links/rechts gedreht.

Der Steuerhebel für Nick bewegt Ihren Quadcopter vorwärts/rückwärts.

VORSICHT: Die Steuerhebel verhalten sich umgekehrt, wenn das Modell auf Sie zu fliegt! Der Steuerhebel für Roll bewegt Ihren Quadcopter „seitwärts“ nach links/rechts.

12 CARSON X4 Quadcopter NANO (white) 500507079 / (orange) 500507081

Flugbetrieb

Austrimmen des Quadcopters

Bereits kurz bevor sich der Quadcopter vom Boden löst können Sie erkennen, ob er in eine bestimmte Richtung drehen will. Korrigieren Sie die Abweichungen vom senkrechten Steigflug mit den Trimmknöpfen der Drehen-Funktion.

Rumpfspitze dreht sich nach rechts:

• Nehmen Sie die Drehzahl heraus und schieben Sie den Trimm-schieber der Drehen-Funktion am linken Fernsteuerhebel schrittweise nach links.
• Schieben Sie den Pitch-Hebel wieder nach vorne und prüfen Sie, ob die Korrektur ausreichend war, ggf. verschieben Sie die Trimmung weiter nach links.
• Wiederholen Sie den Vorgang so lange, bis der Quadcopter keinerlei Tendenz mehr zeigt, nach rechts zu drehen.

Rumpfspitze dreht sich nach links:

- Verfahren Sie wie oben beschrieben, aber schieben Sie den Trimmschieber der Drehen-Funktion schrittweise nach rechts.

Modell gleitet (driftet) oder kippt nach rechts:

• Nehmen Sie die Drehzahl heraus und schieben Sie den Trimm-schieber der Roll-Funktion am rechten Fernsteuer hebelschrittweise nach links.
• Schieben Sie den Gas-Hebel wieder nach vorne und prüfen Sie, ob die Korrektur ausreichend war, ggf. verschieben Sie die Trimmung weiter nach links.
• Wiederholen Sie den Vorgang so lange, bis der Quadcopter keinerlei Tendenz mehr zeigt, nach rechts zu driften.

Modell gleitet (driftet) oder kippt nach links:

- Verfahren Sie wie oben beschrieben, aber schieben Sie den Trimmschieber der Roll-Funktion schrittweise nach rechts.

Modell gleitet (driftet) nach vorne:

• Nehmen Sie die Drehzahl heraus und schieben Sie den Trimm-schieber der Nick-Funktion am rechten Fernsteuer hebel schrittweise nach hinten.
• Schieben Sie den Pitch-Hebel wieder nach vorne und prüfen Sie, ob die Korrektur ausreichend war, ggf. verschieben Sie die Trimmung weiter nach hinten.
• Wiederholen Sie den Vorgang so lange, bis der Quadcopter keinerlei Tendenz mehr zeigt, nach vorne zu driften.

Modell gleitet (driftet) nach hinten:

- Verfahren Sie wie oben beschrieben, aber schieben Sie den Trimmschieber der Nick-Funktion schrittweise nach vorne.

Erklärung der Steuerung (Mode 1 / Mode 2) & Funktionen

MODE Auswahlschalter: Sie können zwischen Mode 1 und Mode 2 wählen. Drücken Sie Knopf A und schalten Sie dann den Sender an, um Mode 1 zu wählen. Wenn Sie den Vorgang wiederholen wählen Sie wieder Mode 2 aus.

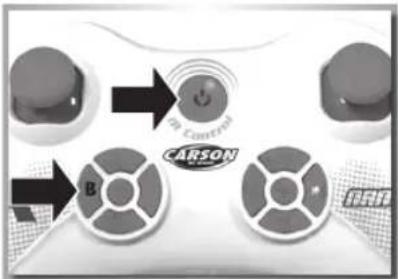

RESET-Funktion: Drücken Sie den B Knopf und schalten Sie dann den Sender an, um alle Trimmeinstellungen wieder auf Null einzustellen.

Kalibrierungs Funktion: Falls der Quadcopter nach dem Start immer auf eine Seite abdriftet, sollten Sie das 2.4 GHz Signal nochmal neu binden und das Modell dabei auf eine horizontale Fläche (Tisch, Fußboden) stellen. Anschließend bringen Sie die beiden Steuerhebel bei eingeschaltetem Zustand in die Position rechts unten (Abb.), bis die LED's blinken. Dann ist die Kalibrierung abgeschlossen.

Kunstflug

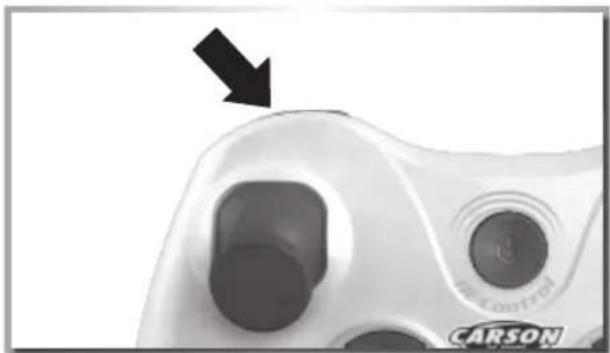

Flip-Manöver funktionieren nur im PROFI-Modus. Um diesen zu aktivieren, drücken Sie den linken Knopf oberhalb des Senders einmal. Die Auswahl des PROFI-Modus wird mit zwei Pieptönen bestätigt. Um wieder zum Beginner-Modus zu gelangen, muss der Taster erneut gedrückt werden.

Beginner-Modus:

Den Modus-Auswahl-Taster drücken und es ertönt 1 Piepton.

PROFI-Modus:

Den Modus-Auswahl-Taster drücken und es ertönen 2 Pieptöne.

Wenn Sie sich mit den Basis-Flugmanövern vertraut gemacht haben und sich Sicher in der Luft bewegen, können Sie sich nun von den Kunstflugeigenschaften des X4 Quadcopters überzeugen. Manövrieren Sie das Modell in eine Höhe von mindestens 3m.

Drücken Sie den Kunstflug-Taster (welcher sich rechts oben am Sender befindet) und zugleich den rechten Steuerhebel in eine beliebige Richtung. Das Modell führt einen Looping in die gewünschte Flugrichtung aus.

Geübte Piloten können den Quadcopter auf die „coole“ Art starten lassen. Werfen Sie das Modell in die Luft. Achten Sie auf ausreichend Höhe (ca. 3-5m). Schieben Sie dabei leicht den Gashebel nach oben und das Modell stabilisiert sich selbst in der Luft. Üben Sie diese Methode am besten auf einem weichen Rasen/Wiese.

Problem Ursache Lösung	Ursache	Lösung
Das Modell bewegtsichnicht Prüfen Sie, ob der Sender und das Modell und das Modell eingeschaltet sind	Schalten sie den Sender und/odendass Modell ein
	Prüfen Sie die Akkuspannung vom Sender und Modell	Setzen Sie vollständig geladene Akkus sein
Motor dreht nicht Motor ist defekt Tauschen Sie den Mottefaus	Tauschen Sie den Motor aus
	Motor wird zu heiß Lassen Sie den Motor auskühlen	Lassen Sie den Motor auskühlen
Das Modell reagiert falsch auf die Steuerbefehle oder fliegt unruhig	Überprüfen Sie den Ladezustand vom Sender- und Flugakkus	Setzen Sie vollständig geladene Akkus sein
Das Modell steigt nicht auf	Rotorblätter sind verbogen	Tauschen Sie die Rotorblätter aus
	Motor wird zu heiß Lassen Sie den Motor abkühlen	Lassen Sie den Motor abkühlen
	Akkus sind leer Laden Sie die Akkus oder tauschinen Sienstie die Akkus oder tauschen Sie sie aus
Das Modell bewegtsichworwärtsürückwärts und seitwärts, schwebt aber nicht	Überprüfen Sie, ob der Quadcopter einem Luftzug, z. B. durch ein geöffretes Fienster oder eine Klima anlage ausgesetzt ist. Bei Zugluft ist Schwebeflug nicht möglich	Schließen Sie das Fenster/die Tür, schalten Sie die Klimaanlage ab oder wählen Sie einen besser geeigneten Raum
Das Modell vibriert heftig	Prüfen Sie, ob die Rotoren rund laufen	Tauschen Sie die Rotorblätter ggf. aus
Sender und Quadcopter können nicht miteinander verbunden werden	Gashebel nicht auf minimal-Stellung Gashebel	Mussauf Nollgasetzt werden
Kann nicht abheben Falsche Installation der Rotoreh-Rotorbahn mit der Rotoren, Rotoren mit A, B markiert	Propeller wie unten gezeigt montieren

Dear Customer

Dickie-Tamiya GmbH & Co. KG · Werkstraße 1 · D-90765 Fürth · Germany

LiPo

Mo - Do 8.00 - 17.00 Uhr

Fr 8.00 – 14.30 Uhr

CARSON-MODEL SPORT

Abt. Service

Mittlere Motsch 9

96515 Sonneberg

01805-73 33 00*

* 14 ct/min aus dem deutschen Festnetz

Werkstraße 1 • D-90765 Fürth/Germany

www.carson-modelsport.de
