Produkttyp Bluetooth-Lautsprecher
Marke BLAUPUNKT
Modell PHOENIX CM 127
Stromversorgung 12 V DC (Fahrzeugbatterie)
Ausgangsleistung 4 x 25 W RMS (4 ohms)
Lautsprecherimpedanz 4 ohms
Konnektivität Bluetooth, AUX-Eingang (nicht näher angegeben)
Schutz Sicherung 10 A, Kurzschlussschutz
Abmessungen (Einbau) 182 x 53 mm (DIN-Schacht)
Gewicht Ca. 1 kg
Betriebstemperaturbereich -20 °C bis +60 °C
Pflege und Reinigung Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheitshinweise Batterie vor dem Einbau abklemmen. Kontakt mit Wasser vermeiden. Die Lüftungsschlitze nicht blockieren.
Mitgeliefertes Zubehör Montagehalterung, Stromkabel, Adapterkabel (je nach Fahrzeug)
Ersatzteile und Reparaturfreundlichkeit Adapterkabel erhältlich (Art.-Nr. 7 607 884 093). Bei Reparaturen einen autorisierten Techniker kontaktieren.
Fahrzeugkompatibilität Fahrzeuge mit DIN-Schacht 182 x 53 mm (Audi, VW, Mercedes, usw.)

Häufig gestellte Fragen - PHOENIX CM 127 BLAUPUNKT

Wie verbinde ich mein Telefon über Bluetooth?
Aktivieren Sie Bluetooth auf Ihrem Telefon, suchen Sie nach Geräten und wählen Sie „PHOENIX CM 127“ aus. Der Standard-PIN-Code lautet 0000, falls erforderlich.
Warum schaltet sich mein Lautsprecher nicht ein?
Überprüfen Sie, ob das Stromkabel richtig an die Batterie (12 V) angeschlossen ist und die 10-A-Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass die Fahrzeugzündung eingeschaltet ist (Klemme 15).
Wie hoch ist die Ausgangsleistung des Lautsprechers?
Der Lautsprecher liefert 4 x 25 W RMS bei 4 Ohm, also eine Gesamtleistung von 100 W.
Wie installiere ich den Lautsprecher in meinem Auto?
Verwenden Sie die mitgelieferte Halterung. Setzen Sie sie in den DIN-Schacht (182 x 53 mm) ein und biegen Sie die Befestigungslaschen. Schließen Sie die Kabel gemäß dem Schaltplan in der Anleitung an (Plus an Klemme 15, Masse an einem Karosseriepunkt).
Kann ich den Lautsprecher ohne Einbau in ein Fahrzeug verwenden?
Der Lautsprecher ist für 12-V-Stromversorgung ausgelegt. Sie können ihn mit einer externen 12-V-Batterie oder einem geeigneten Netzteil verwenden.
Wie reinige ich den Lautsprecher?
Trennen Sie das Gerät vom Strom und reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.
Was tun, wenn der Ton verzerrt ist?
Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind (Impedanz 4 Ohm). Reduzieren Sie die Lautstärke und stellen Sie sicher, dass die Equalizer-Einstellungen geeignet sind.
Kann ich einen externen Verstärker anschließen?
Ja, verwenden Sie das Steuerkabel (blau/weiß) zum Aktivieren des Verstärkers. Schließen Sie die Cinch- oder DIN-Ausgänge je nach Modell an.
Wie tausche ich die Sicherung aus?
Trennen Sie die Stromversorgung. Öffnen Sie den Sicherungshalter und ersetzen Sie die Sicherung durch eine identische 10-A-Sicherung. Verwenden Sie niemals eine Sicherung mit höherem Nennwert.
Wird der Lautsprecher normalerweise warm?
Ja, eine gewisse Wärmeentwicklung ist im Betrieb normal. Stellen Sie sicher, dass die Lüftung nicht blockiert ist und das Gerät keinen extremen Temperaturen ausgesetzt ist.

Benutzerfragen zu PHOENIX CM 127 BLAUPUNKT

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Ihre E-Mail-Adresse bleibt privat: Sie wird nur verwendet, um Sie zu benachrichtigen, falls jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Bluetooth lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch PHOENIX CM 127 - BLAUPUNKT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PHOENIX CM 127 von der Marke BLAUPUNKT.

BEDIENUNGSANLEITUNG PHOENIX CM 127 BLAUPUNKT

Vor Einbau Ihres Autoradios die Einbau- und Anschlußvorschriften lesen.

Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren) zu beachten.

Beim Bohren von Löchern darauf achten, daß keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Der Querschnitt des Pluskabels darf 2,5 mm² nicht unterschreiten. Das Gerät ist mit einer Sicherung, 10 A flink, abgesichert.

Das Seitenteil des Autoradios wird im Betrieb sehr heiß.

Es ist darauf zu achten, daß keine Kabel am Gehäuse anliegen.

In Audi/VW Fahrzeugen darf der fahrzeugseitige 8polige +/- Stecker nicht direkt an Blaupunkt Autoradios angeschlossen werden, da sonst der Dauerplus gegen Masse kurzgeschlossen wird und eine Leiterbahn im Radio aufbrennt.

Mitgelieferte Montage- und AnschlußteileBLAUPUNKT PHOENIX CM 127 - 1

BLAUPUNKT PHOENIX CM 127 - 2

BLAUPUNKT PHOENIX CM 127 - 3

BLAUPUNKT PHOENIX CM 127 - 4

BLAUPUNKT PHOENIX CM 127 - 5

BLAUPUNKT PHOENIX CM 127 - 6

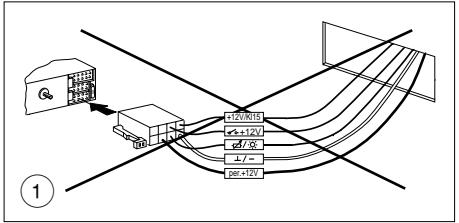

Autoradioanschluß

ISO-Stecker Fahrzeugseitiggraph TD A["Device"] --> B["Switch"] B --> C1["12V/015"] B --> C2["φ+12V"] B --> C3["φ/5C"] B --> C4["±7="] B --> C5["pat+12V"]

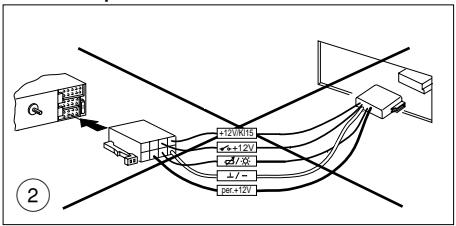

Autoradioanschluß

mit Adapterkabelgraph TD A["Device 1"] --> B["Device 2"] B --> C["+12V/15V"] B --> D["-12V"] B --> E["-1V"] B --> F["-1V"] B --> G["+/-"] B --> H["+/-"] style A fill:#f9f,stroke:#333 style B fill:#ccf,stroke:#333 style C fill:#cfc,stroke:#333 style D fill:#fcc,stroke:#333 style E fill:#cff,stroke:#333 style F fill:…

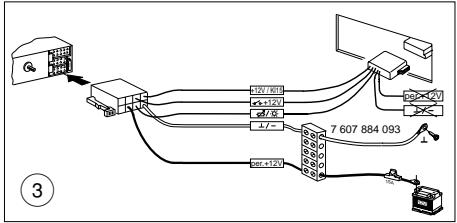

Autoradioanschluß

mit Adapter- und Anschlußkabel3 7 607 884 093

Anschluss

① Um die volle Autoradio-Ausgangsleistung auszuschöpfen und elektrische Fehlanschlüsse bei fahrzeugseitigen ISO-Steckern zu vermeiden, ist es empfehlenswert, den Kfz-spezifischen Plus-/Minusanschluss bei diesem Autoradio nicht zu verwenden. ② Fehlanschlüsse können grundsätzlich bei Verwendung Kfz-spezifischer Blaupunkt-Adapterkabel vermieden werden, aber! ③ Aufgrund zu geringer Kabelquerschnitte im Fahrzeug ist zusätzlich zum Kfz-spezifischen Blaupunkt-Adapterkabel für den Plus-/Minusanschluss das Anschlusskabel 7 607 884 093 zu verwenden. Unbedingt Fig 4, 5 beachten.

Vorteil: Die fahrzeugseitige Verkabelung wird hierbei nicht beschädigt.

Hinweise für vorgerüstete Fahrzeuge, z.Z. Audi/VW, Mercedes, Ford, Honda, Porsche

Ist der Radioanschluss im Auto bereits werkseitig mit einer 10 A - Sicherung abgesichert, so wird nur noch das fahrzeug-spezifische Adapterkabel zum Anschluss benötigt.

Plusanschluss

Dauerpluskabel am Kfz-spezifischen Blaupunkt-Adapterkabel abschneiden, mit Anschlusskabel 7 607 884 093 verbinden und direkt am Pluspol der Batterie anklemmen.

Minusanschluss

Minuskabel nicht am Minuspol der Batterie anklemmen.

Minuskabel am Kfz-spezifischen Blaupunkt-Adapterkabel abschneiden, mit Anschlusskabel 7 607 884 093 verbinden und Minuskabel zu einem geeigneten Massepunkt verlegen, z.B. Karosserieschraube, Karosserieblech, und entsprechend Massepunkt kürzen (keine Leitungsringe bilden).

In einigen Fahrzeugen liegt ein 10-poliger Stecker im Einbauschacht. Dieser Stecker darf nicht am Autoradio angeschlossen werden, da es sonst zu Beschädigungen am Radio kommt (Aufbrennen von Leiterbahnen).

Autoradio-Einbauvorbereitung

Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen Autoradio-Ausschnitt eingebaut. Autoradio-Ausschnitt freilegen (Ablagefach oder Blindblende ausclipsen) oder Autoradio-Ausschnitt auf 182 x 53 mm ausarbeiten.

Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für die gängigsten Fahrzeuge fahrzeugspezifische Einbausätze für 50-mm-Geräte.

Prüfen Sie daher, welche Einbausituation im Fahrzeug vorliegt, und verwenden Sie zum Einbau gegebenenfalls einen fahrzeugspezifischen Einbausatz, z. B. Audi A3/A4/A6/A8: 7 608 021 474.

Hinweis:

Die zum Lieferumfang dieses Autoradios gehörende Halterung ermöglicht den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von 182 x 53 mm, 165 mm Einbauraum und einer Instrumententafeldicke im Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1.

Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungslaschen der Halterung umgebogen werden können.

Hinweis: Möglichst alle Befestigungslaschen umbiegen.

Halterung in den Ausschnitt einsetzen und die Befestigungslaschen mit einem Schraubendreher umbiegen, siehe Fig. 1, 2.

Anschluss

Anschlusshinweise ...... Fig. 4

Plus-/Minus-Anschluss mit Kfz.spezifischem Adapterkabel ...... Fig. 5

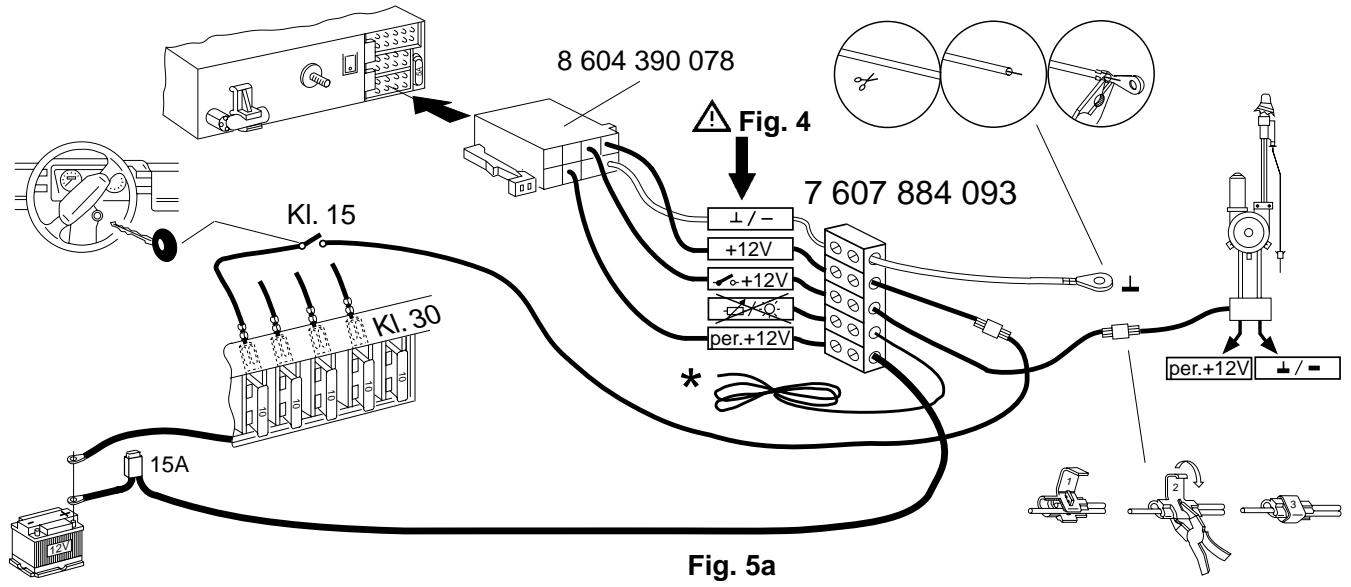

Plus-/Minus-Anschluss mit Anschlusskabel 7 607 884 093 ...... Fig. 5a

Equalizer- oder Amplifieranschluss, DIN oder Cinch ...... Fig. 6

Dem Amplifier beiliegendes Anschlusskabel verwenden oder Anschlussblock 7 607 879 003 oder 7 607 855 094 verwenden.

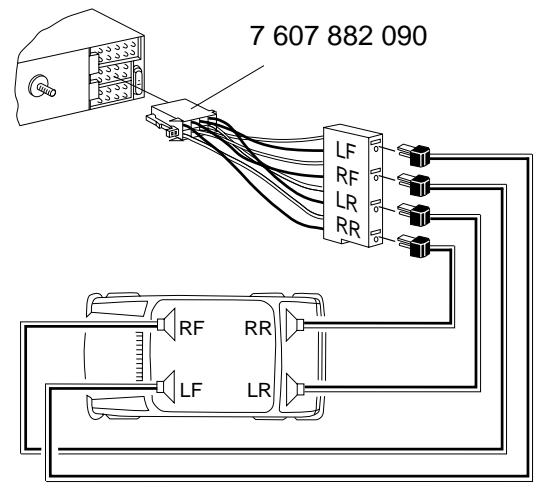

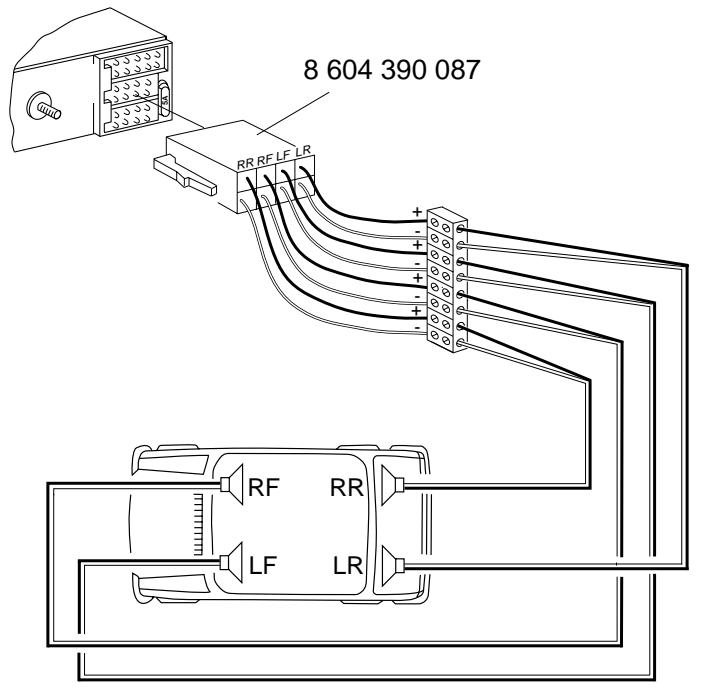

Lautsprecheranschluss 4 AL (4 Ω/30 W) ...... Fig. 7

LF = links vorn, RF = rechts vorn, LR = links hinten, RR = rechts hinten.

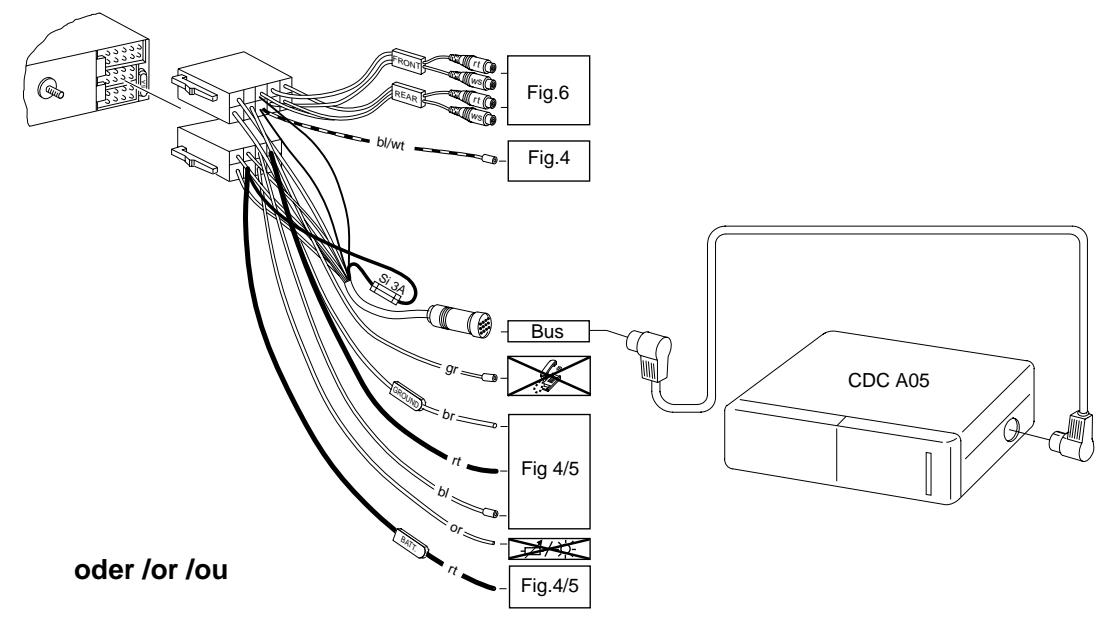

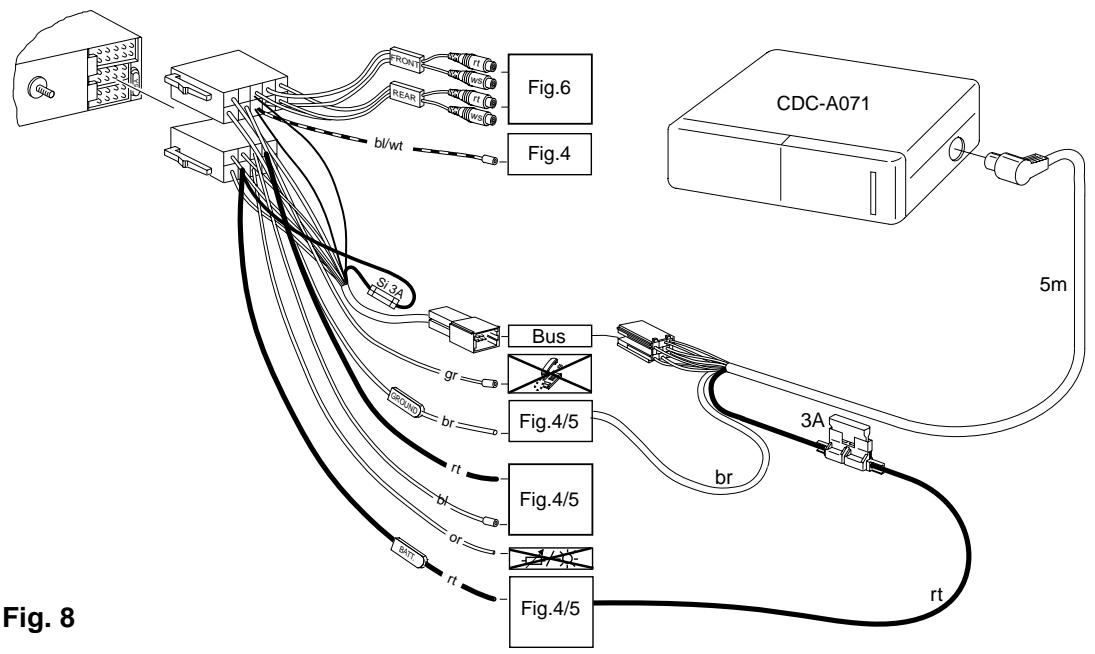

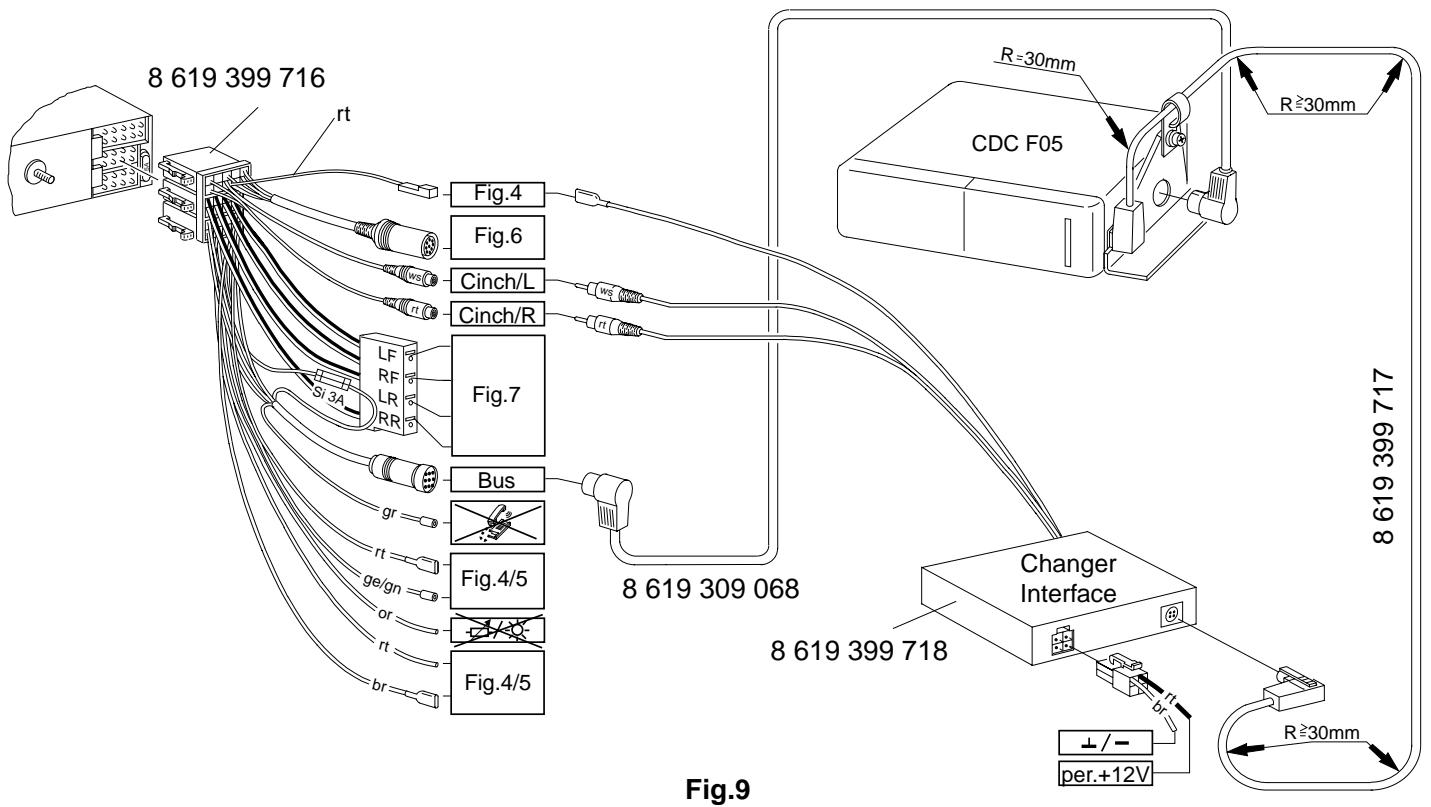

Anschluss CD-Player ...... Fig. 8/9

Dem CD-Changer beiliegendes Anschlußkabel oder Anschlußblock verwenden. (Amplifier-Anschlußkabel nicht benutzen).

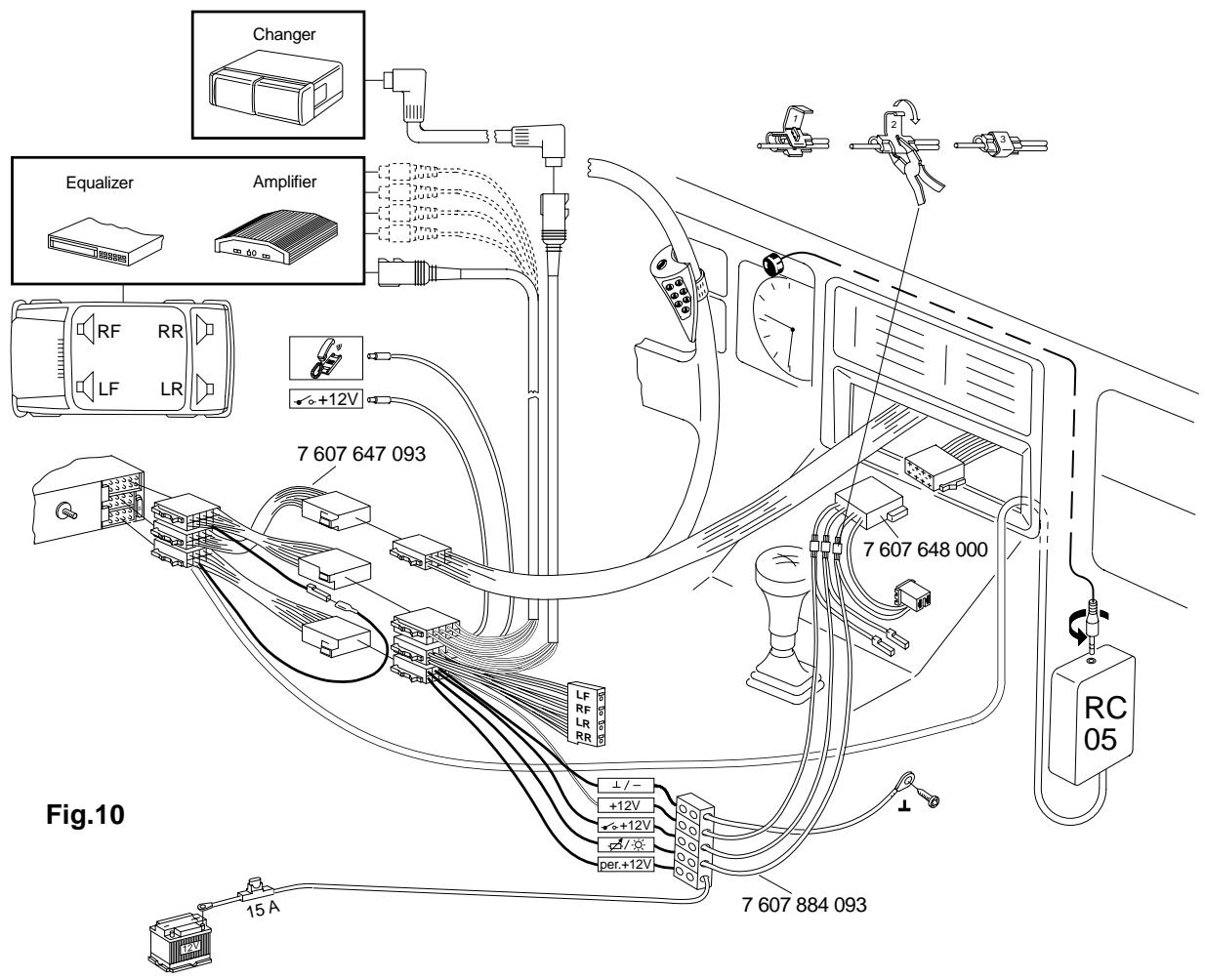

Anschluß IR-Fernbedienung RC-05 ...... Fig. 10

Das beiliegende Anschlußkabel der IR-Fernbedienung verwenden.

(Amplifier- oder CD-Changer-Anschlußkabel nicht benutzen).

Bei Bedarf können die Anschlußkabel 7 607 647 093 und 7 607 648 000 zusätzlich verwendet werden.

Fahrzeugseitiger Halterahmen oder Fernbedienungen

Bei Fahrzeugen, die fahrzeugseitig mit einem Halterahmen ausgerüstet sind (z.Z. Opel), muß die fahrzeugseitige Halterung ausgebaut und Adapterkabel verwendet werden. Fahrzeugseitige Autoradio-Fernbedienungen (z.B. im Lenkrad), Amplifier oder Changeranschluß haben an Blaupunkt Autoradios keine Funktion.

Autoradioeinbau

Autoradio von vorn in die Halterung einsetzen und einschieben, bis die seitlichen Rastfedern rechts und links arretieren (deutliches Knacken hörbar).

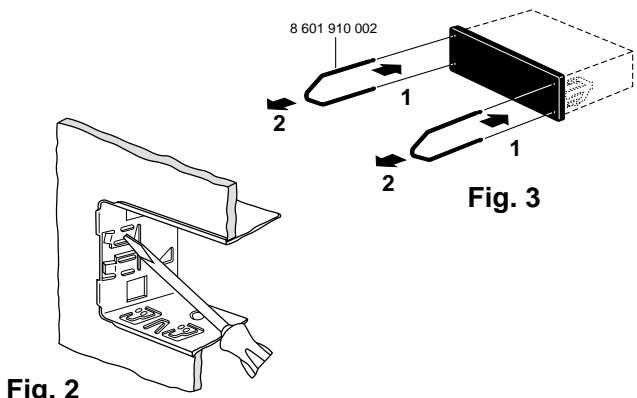

Autoradioausbau

Bügel links und rechts in die vorhandenen Löcher der Blende stecken und so weit eindrücken, bis deutliches Knacken zu hören ist (seitliche Federn entriegelt).

Gerät an den beiden Bügeln herausziehen, siehe Fig. 3.

Hinweis: Eingerastete Bügel können nur nach Herausziehen des Gerätes entfernt werden.

Änderungen vorbehalten!

Illustrationen

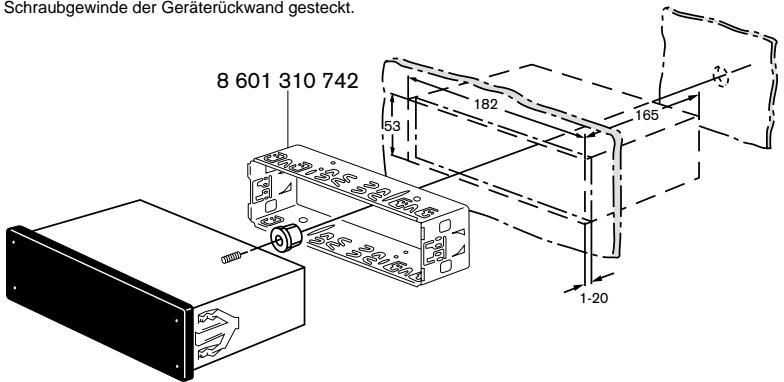

Der Führungsbolzen wird mit oder ohne Distanzstück auf das Schraubgewinde der Geräterückwand gesteckt.

Schraubgewinde der Geräterückwand gesteckt.

Schraubgewinde der Geräterückwand gesteckt. 8 601 310 742 53 182 165 1-20

Fig. 1

8 601 910 002 1 2 Fig. 3 2 Fig. 2

Fig. 2

Anschlußhinweise, Fig. 4

Massekabel nicht am Minuspol der Batterie anklemmen. Massekabel zu einem geeigneten Massepunkt verlegen (Karosserieschraube, Karosserieblech) und entsprechend Massepunkt kürzen. Massekabel abisolieren und Krallen-kabelschuh anschlagen (ggf. nachlöten). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten (wichtig für gute Masseverbindung). Massekabel anschrauben.

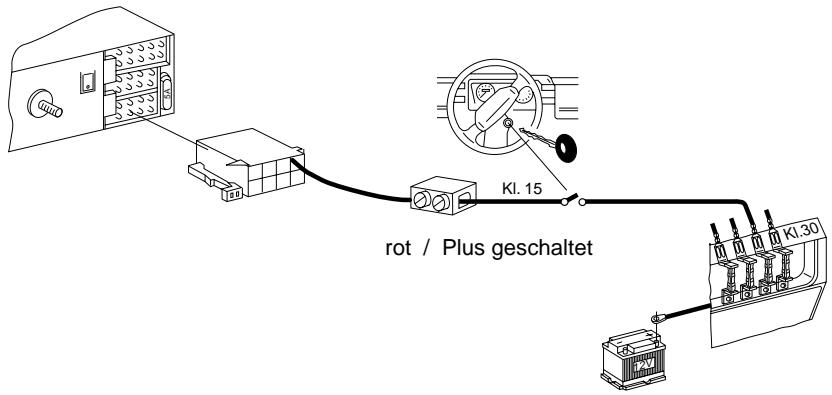

Pluskabelanschluß (ACC + 12 V) (Ignition)

BLAUPUNKT PHOENIX CM 127 - Pluskabelanschluß (ACC + 12 V) (Ignition) - 1

Wird das Pluskabel am Sicherungshalter Kl.15 (Plus über Zündschloß geschaltet) hinter der Sicherung angeschlossen, so ist das Ein- und Ausschalten des Autoradios über Zündung möglich. Außerdem schaltet das Gerät zum Schutz der Batterie automatisch nach einer Stunde aus. Die Stunden-Logik wird nicht aktiviert, wenn Dauerplus (Kl.30) angeschlossen wird.

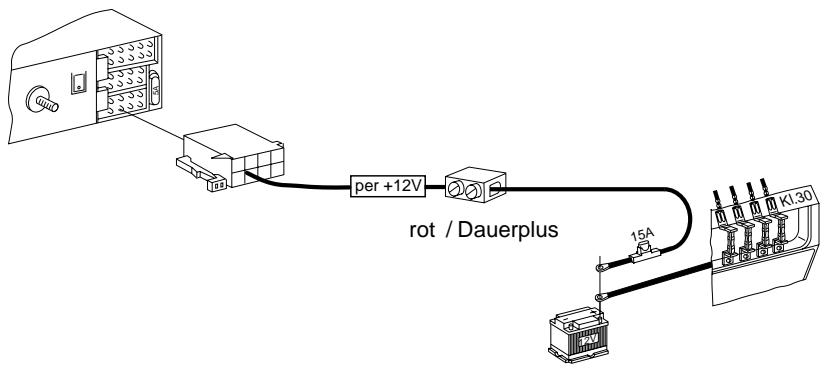

Dauerplusanschluß (Battery + 12 V)

BLAUPUNKT PHOENIX CM 127 - Dauerplusanschluß (Battery + 12 V) - 1

Fahrzeugseitiges Pluskabel nicht anschließen.

Pluskabel (rot) mit starkem Querschnitt (2,5 mm²) zur Batterie verlegen (Kabel nicht unmittelbar an Kabelbäumen verlegen). Sicherungshalter zur Absicherung des Pluskabels anschließen und am Pluspol der Batterie anklemmen (ggf. Loch in Spritzwand bohren und entsprechend Kabeldurchführung verwenden).

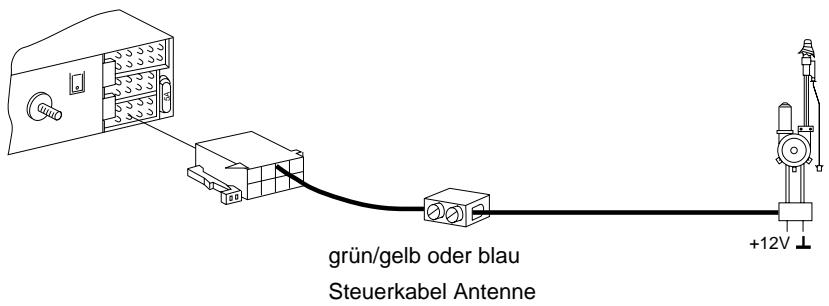

Steuerkabel (Power Antenna +)

BLAUPUNKT PHOENIX CM 127 - Steuerkabel (Power Antenna +) - 1

Das Steuerkabel ist der geschaltete Plusausgang für externe Komponenten z.B.: Motorantenne. Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder Klemme 30 (Dauerplus) anschließen.

Steuerkabel (Amplifier)

BLAUPUNKT PHOENIX CM 127 - Steuerkabel (Amplifier) - 1

Das Steuerkabel ist der geschaltete Plusausgang für externe Komponenten z.B.: Verstärker/Equalizer. Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder Klemme 30 (Dauerplus) anschließen.

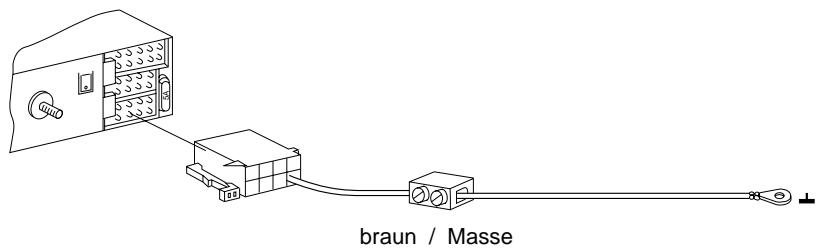

braun / Masse

Kl. 15 rot / Plus geschaltet Kl. 30

per +12V rot / Dauerplus 15A Kl. 30

grün/gelb oder blau Steuerkabel Antenne +12V

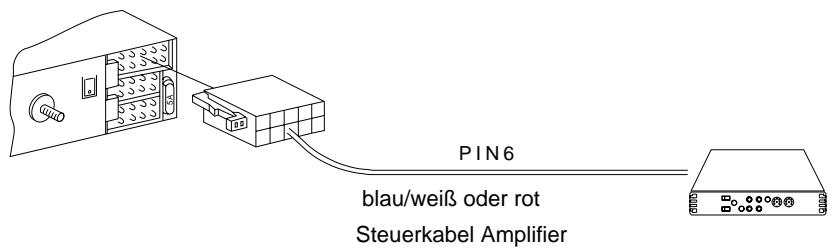

PIN6 blau/weiß oder rot Steuerkabel Amplifier

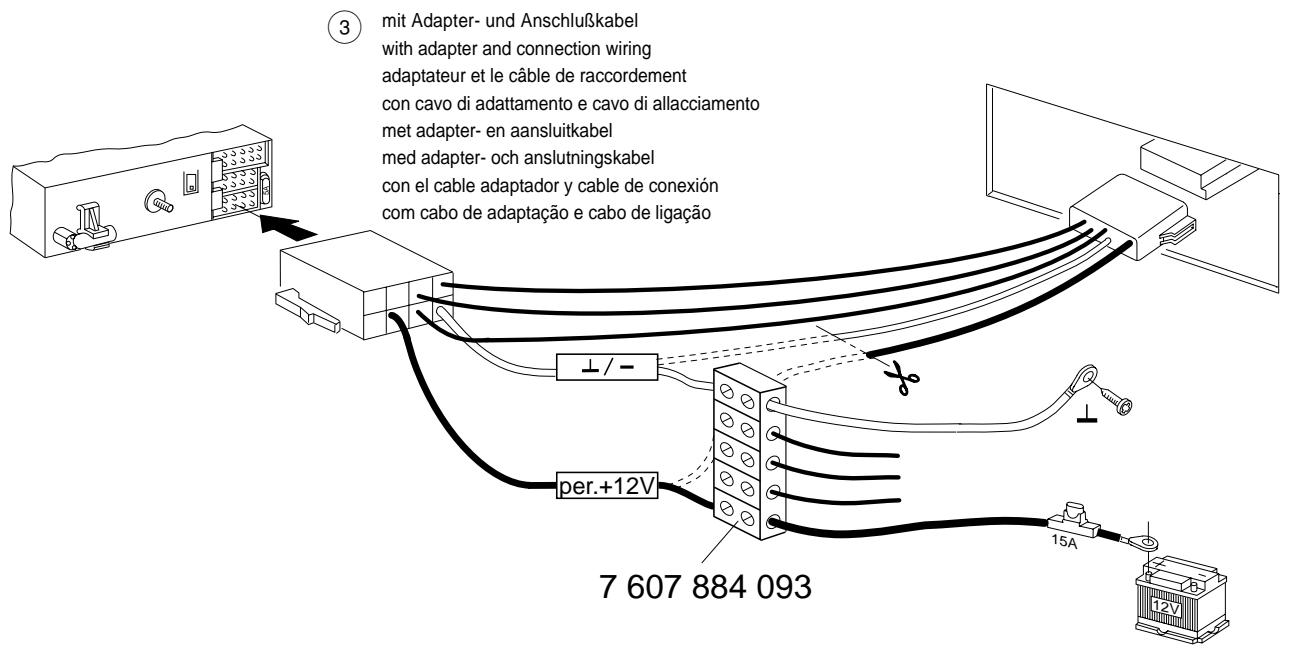

③ mit Adapter- und Anschlusskabel with adapter and connection wiring adaptateur et le câble de raccordement con cavo di adattamento e cavo di allacciamento met adapter- en aansluitkabel med adapter- och anslutningskabel con el cable adaptador y cable de conexión com cabo de adaptação e cabo de ligaç…

Fig. 5

8 604 390 078 Fig. 4 7 607 884 093 Kl. 15 Kl. 30 per.+12V ±/- +12V ±+12V per.+12V per.+12V ±/- 15A Fig. 5a

BLAUPUNKT PHOENIX CM 127 - Steuerkabel (Amplifier) - 9

Anschlußkabel nicht verwenden, keine Funktion im Gerät.

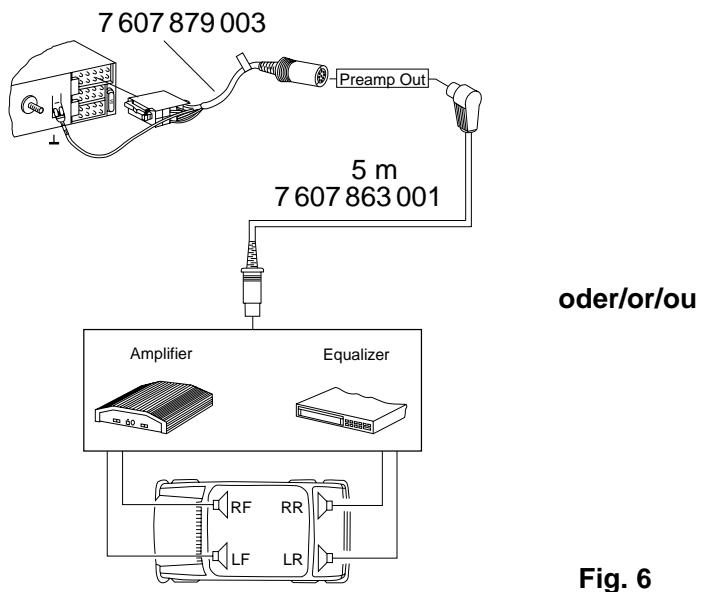

7 607 879 003 Preamp Out 5 m 7 607 863 001 oder/or/ou Amplifier Equalizer RF RR LF LR Fig. 6

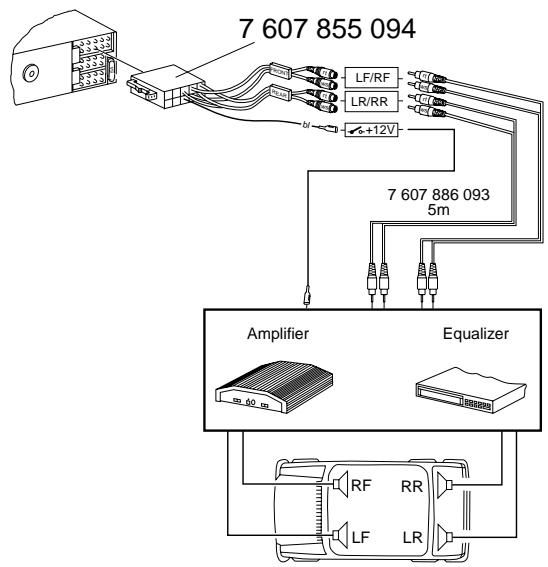

7 607 855 094 LF/RF LR/RR +12V 7 607 886 093 5m Amplifier Equalizer 50 60 m RF RR LF LR

8 604 390 087 RR RF LF LR + + + + + RF RR LF LR

7 607 882 090 LF RF LR RR

Fig. 7

Fig.6 Fig.4 bl/wt S 5A Bus gr br rt bl or BUT rt Fig 4/5 CDC A05 oder /or /ou

8 619 399 716 rt Fig.4 Fig.6 Cinch/L Cinch/R Fig.7 LF RF LR RR SI 3A Bus gr rt ge/gn or rt br Fig.4/5 Fig.4/5 8 619 309 068 Changer Interface 8 619 399 718 ±/- per.+12V R≥30mm R≥30mm CDC F05 8 619 399 717 Fig.9

Changer Equalizer Amplifier RF RR LF LR +12V 7 607 647 093 7 607 648 000 RC05 Fig.10 15 A ±/- +12V ±/+ 12V per.+12V 7 607 884 093

Die Ersatzteile (8 .... ....) sind über den zentralen Ersatzteilversand (VKD3), Ulmer Straße, 30880 Laatzen 1, zu beziehen.

Montageanleitung

Phoenix CM 127

8 622 401 162
