BEDIENUNGSANLEITUNG WOODSTOCK DJ BLAUPUNKT
Vor Einbau Ihres Autoradios die Einbau- und Anschlußvorschriftenlesen.
Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemen.
Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperen) zu beachten.
Beim Bohren von Löchern darauf auf achtenden, daß keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.
Der Querschnitt des Pluskabels damit 2,5mm^2 nicht unterschreiben. Das Gerät ist mit einer Sicherung, 10 A flink, abgeschichert.
Das Seiteneil des Autoradios wird im Betrieb sehr heißt.
Esistdaraufzuchten,daaKeineKabel amGehauseanliegen.
In einigen Fahrzeugen liegt ein 20poliger Stecker im Einbauschacht. Diese Stecker damit am Autoradio angeschlossen werden.
In Audi/VW Fahrzeugen darf der fahrzeugseite 8polige +/- Stecker nicht direkt an Blaupunkt Autoradios angeschlossen werden, da sonst der Dauerplus gegen Masse kurzgeschlossen wird und eine Leiterbahn im Radio aufbrennt.
Autoradioanschluss ISO-Stecker Fahrzeugseitig
Autoradioanschluss mit Adapterkabel
Autoradioanschluss mit Adapter- und Anschlußkabel
D
Anschluß

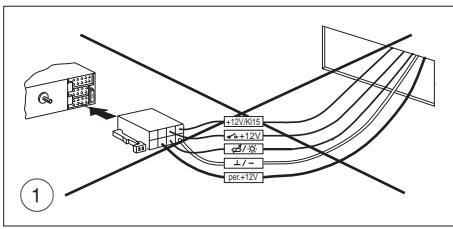

① Zur Ausschöpfung der vollen Autoradio-Ausgangsleistung und zur Vermeidung von elektrischen Fehlanschlüssen bei fahrzeugseitigen ISO-Steckern, ist es empfehlenswert den Kfz-specifischen Plus-/ Minusanschluss bei diesen Autoradio nicht zu verwenden.

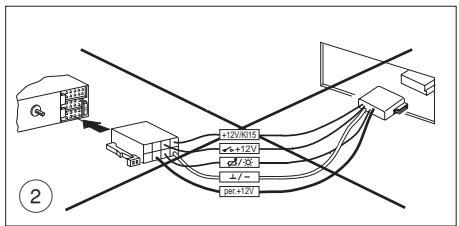

(2) Fehlanschlüsse können grundsätzlich bei Verwendung Kfz spezi-fische Blaupunkt-Adapterkabel vermieden werden, aber!

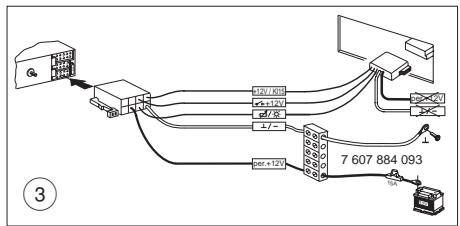

③ aufgrund zu geringer Kabelquerschnitte im Fahrzeug ist zusätzlich zum Kfz-spezifischen Blaupunkt-Adapterkabel für den Plus-/Minusanschluss das Anschlußkabel 7 607 884 093 zu verwenden. Unbedingt Fig 4, 5 beachten.
Vorteil: die fahrzeugseitige Verkabelung wird hierbei nicht beschädigt.
Plusanschluß
Dauerpluskabel am Kfz-spezifischen Blaupunkt-Adapterkabel abschneiden, mit Anschlußkabelkabel 7 607 884 093 verbinden und direkt am Pluspol der Batterie anklemmen.
Minusanschluß
Minuskabel nicht am Minuspol der Batterie anklemmen.
Minuskabel am Kfz-spezifischen Blaupunkt-Adapterkabel abschneiden, mit Anschlußkabelkabel 7 607 884 093 verbinden und Minuskabel zu einem geeigneten Massepunkt verlegen z.B. Karosserieschaube, Karosserieblech und entsprechend Massepunkt kürzen, (keine Leitungsringe bilden).
Autoradioeinbauvorbereitung
Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen Autoradioausschnitt eingebaut. Autoradioausschnitt freilagen (Ablagefach oder Blindblende ausclipsen) oder Autoradioausschnitt auf 182 × 53 ~mm ausarbeiten.
Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für die gängigsten Fahrzeuge fahrzeugspezifische Einbausätze für 50 mm Geräte.
Prufen Sie davon, welche Einbausituation im Fahrzeug vorliegt, und verwenden Sie zum Einbau gegebenenfalls einen fahrzeugspezifischen Einbausatz, z. B. Audi A4/A6/A8: 7 608 0214 73.
Hinweis:

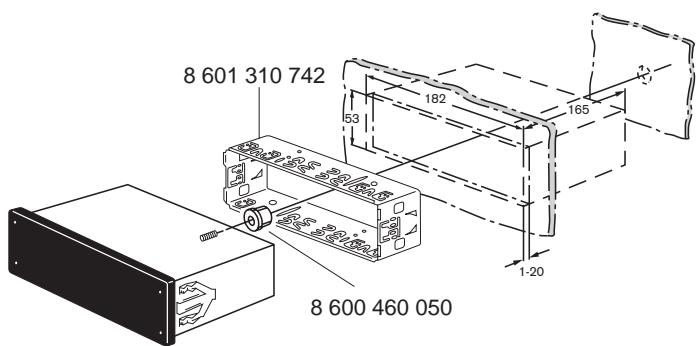

Die zum Lieferumfang these Autoradios gehörende Halterung ermöglich den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von 182 × 53 ~mm , 165 ~mm Einbauraum und einer Instrumententafeldicke im Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1.
Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungslaschen der Halterung umgebogen werden können.
Hinweis:öglichst alle Befestigunglaschen umbiegen.
Halterung in den Ausschnitt einsetzen und die Befestigungslaschen mit einem Schraubendreher umbiegen, siehe Fig. 1, 2.
Anschluß
Anschlußhinweise Fig. 4
Plus-/Minus-Anschluß mit Kfz.spezifische Adapterkabel ....... Fig. 5

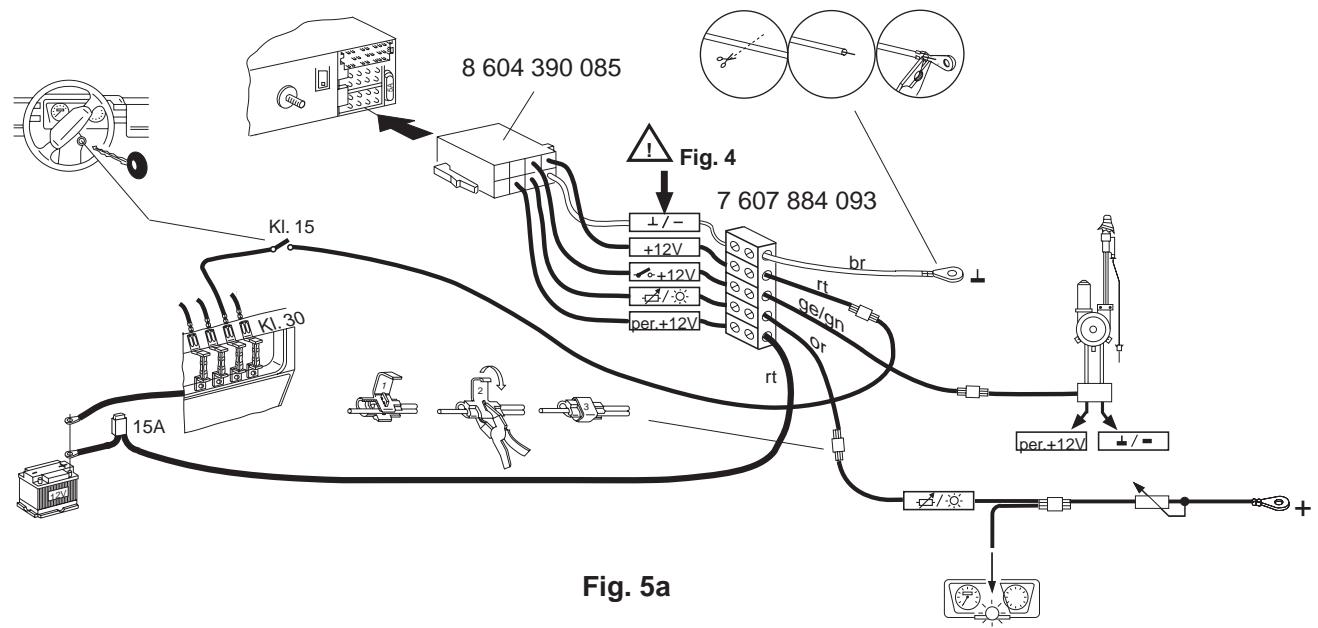

Plus-/Minus-Anschluß mit Anschlußkabel 7 607 884 093 ....... Fig. 5a

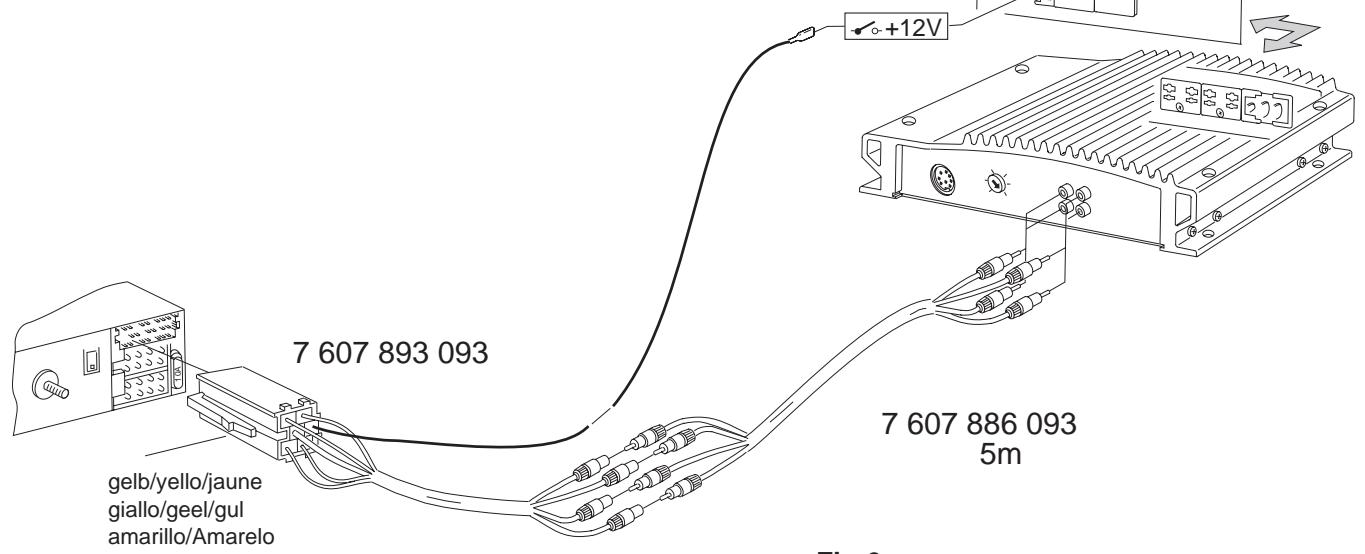

Equalizer- oder Amplifieranschluß, (CINCH) 6
Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder Klemme 30 (Dauerplus) anschließen, maximale Belastung <150 mA.

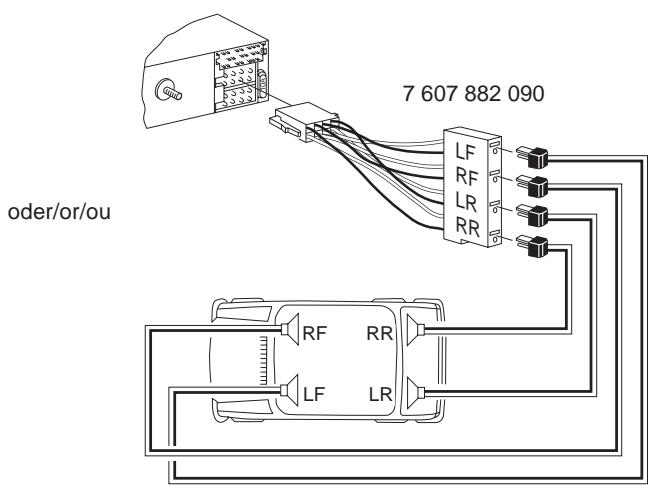

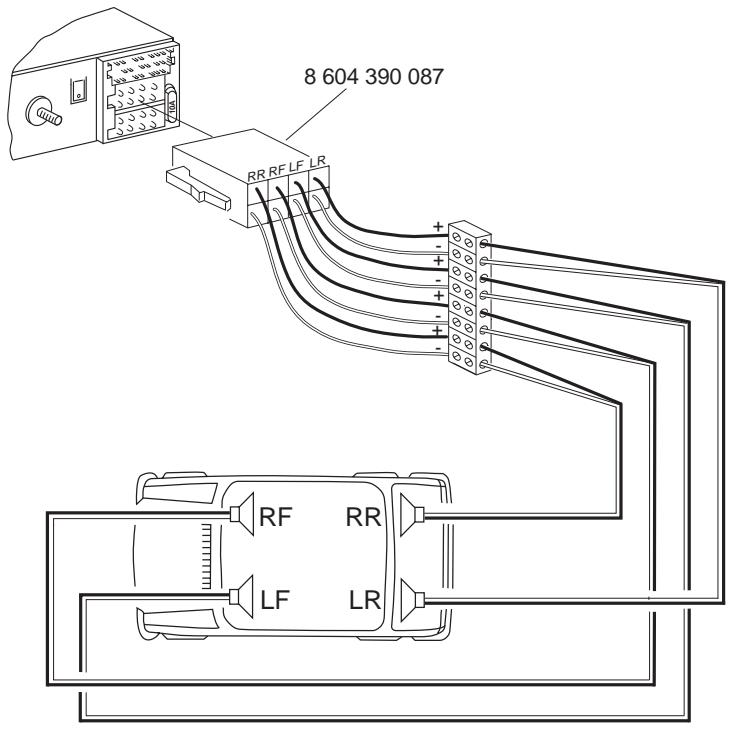

Lautsprecheranschluß 4 AL (4 Ω/35 W) Fig. 7
LF = links vorn, RF = rechts vorn, LR = links hinten, RR = rechts hinten.

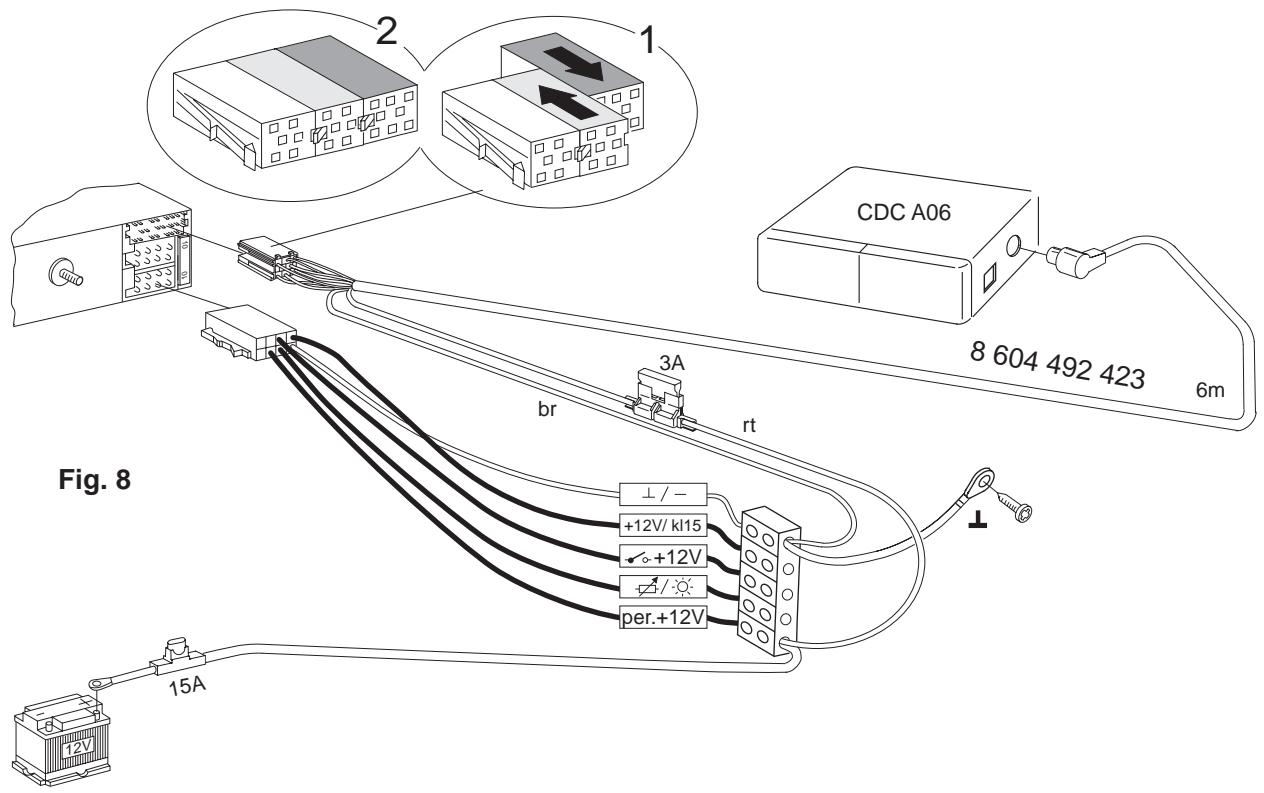

Anschluß CD-Player CDC-A06 Fig. 8

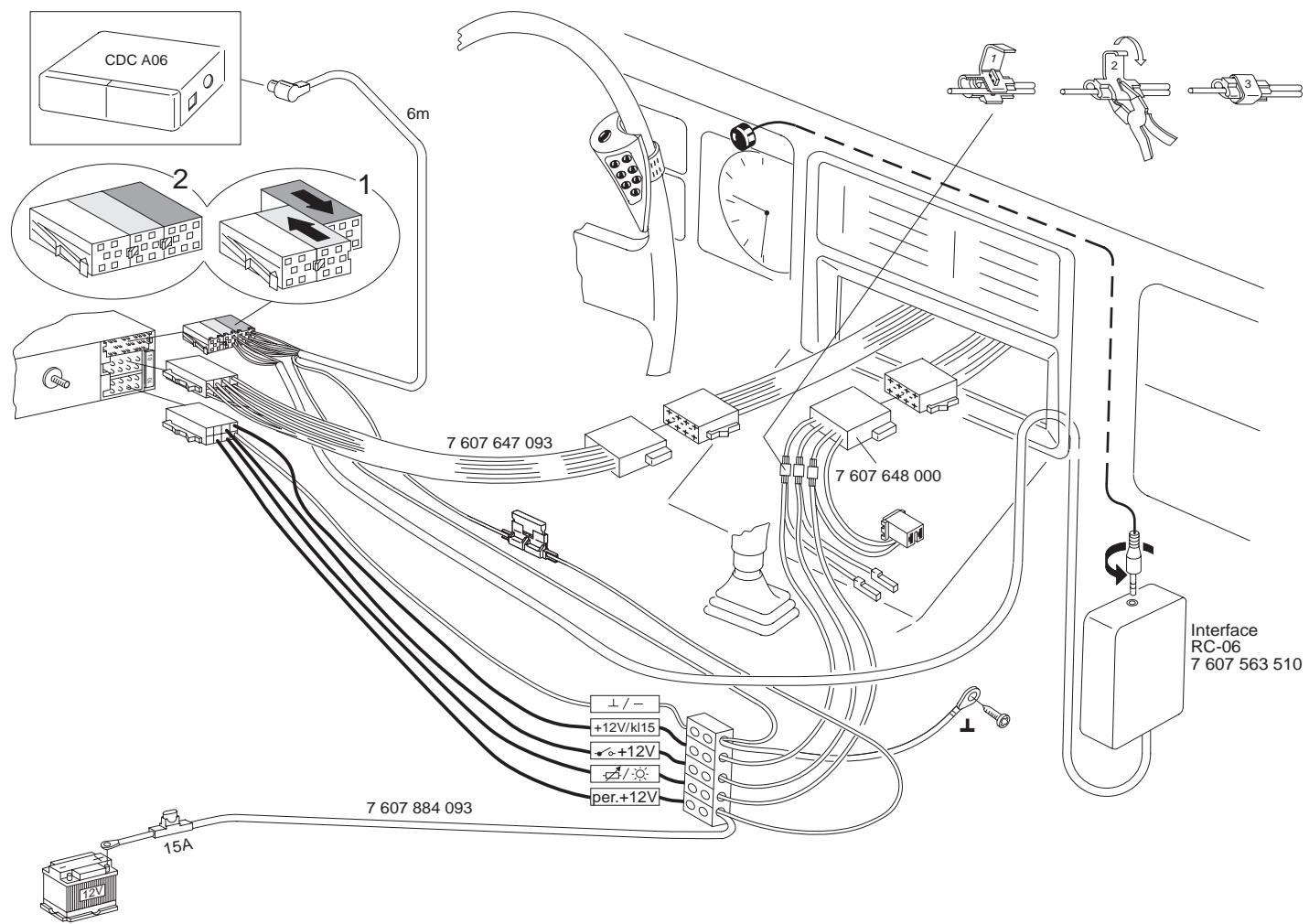

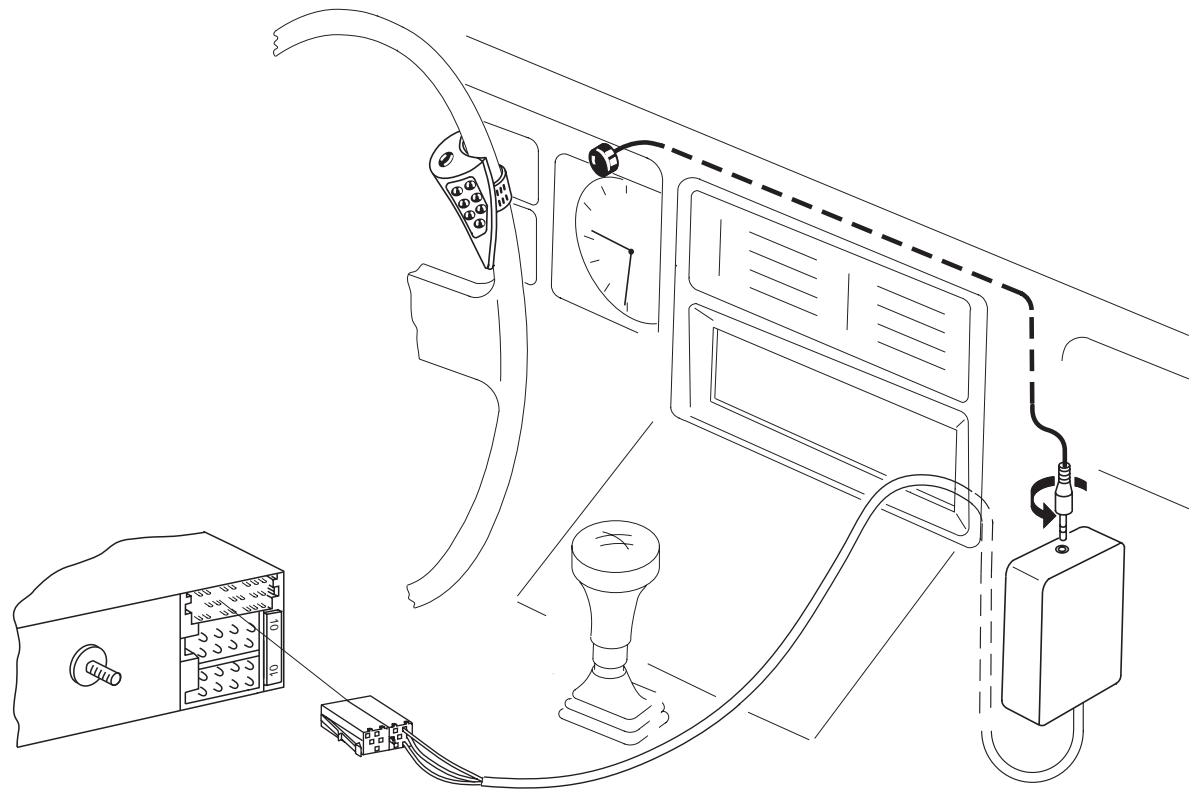

Anschluß IR-Fernbedienung RC-06/ CDC-A06 ......... Fig. 9
Das beiliegende Anschlußkabel der IR-Fernbedienung verwenden.
Bei Bedarf können die Anschlußkabel 7 607 647 093 und 7 607 648 000 zusätzlich verwendet werden.
Fahrzeuge mit fahrzeugseitigem Halterahmen
Bei Fahrzeugen, die fahrzeugseitig mit einem Halterahmen ausgerüstet sind (z.Z. Opel), muß die fahrzeugseitige Halterung ausgebaut und Adapterkabel verwendet werden.
Autoradioeinbau
Autoradio von vorn in die Halterung einsetzen und einschieben, bis die seitlichen Rastfedern rechts und links arretieren (deutliches Knacken hörbar).
Autoradioausbau
Bügel links und rechts in die vorhandenen Löscher der Blende stecken und so welt eindrücken, bis deutliches Knacken zu horen ist (seitliche Federn entriegelt).
Geränt den beiden Bügeln herausziehen, siehe Fig. 3.
Hinweis: Eingerastete Bügel können nur nach Herausziehen des Gerätes entfern't werden.
Änderungen vorbehalten!
Illustrationen
Fig. 1
Fig. 3
Fig. 2
Anschlußhinweise, Fig. 4

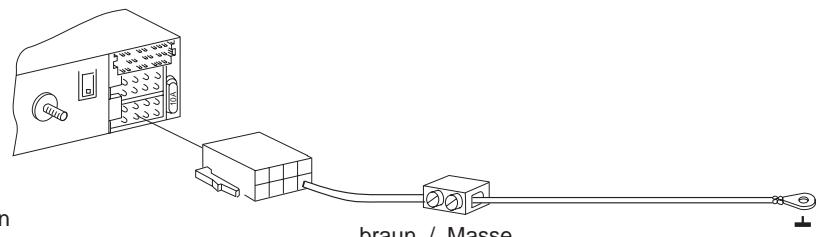

Massekabel nicht am Minuspol der Batterie anklemmen.
Massekabel zu einem geeigneten Massepunkt verlegen (Karosserieschraube, Karosserieblech) und entsprechend Massepunkt kürzen. Massekabel abisolieren und Krallen-kabelschuh anschlagen (ggf. nachlöten). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten (wichtig für gute Masseverbindung).
Massekabel anschrauben.

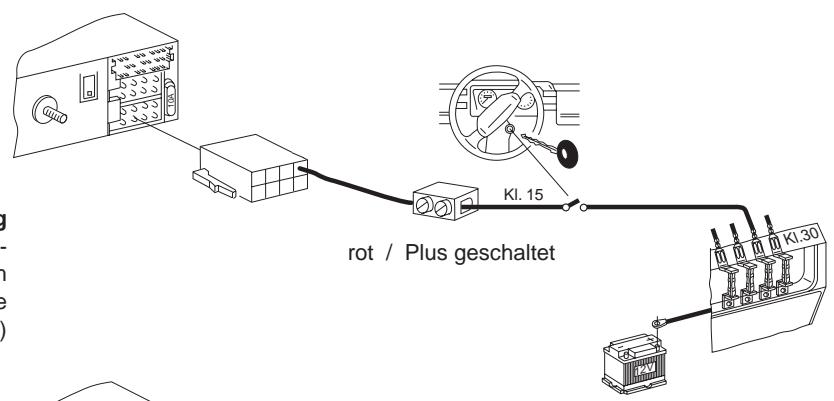

Pluskabelanschluß (ACC + 12 V) (Ignition)
Wird das Pluskabel am Sicherungshalter Kl.15 (Plus über Zündschloß geschaltet) hinter der Sicherung angeschlossen, so ist das Ein- und Ausschalten des Autoradios über Zündung möglich. Außer dem schaltet das Gerät zum Schutz der Batterie automatisch nach einer Stunde aus. Die Stunden-Logik wird nicht aktiviert, wenn Dauerplus (Kl.30) angeschlossen wird.

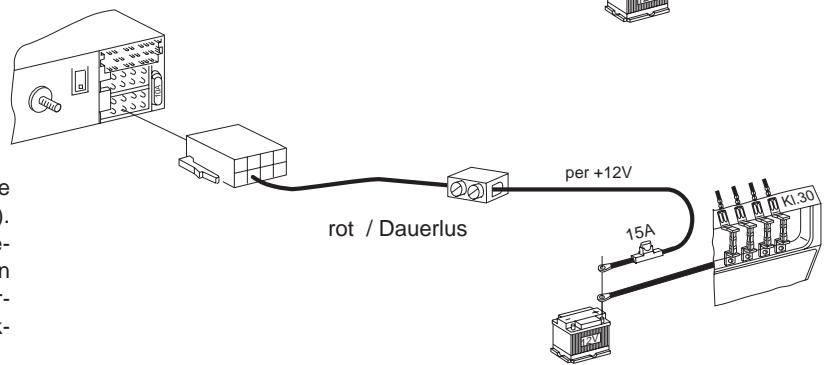

Dauerplusanschluß (Battery + 12 V)
per. +12V
Fahrzeugseitiges Pluskabel nicht anschlieben. Pluskabel (rot) mit starkem Querschnitt (2,5mm^2) zur Bat verlegen (Kabel nicht unmittelbar an Kabelbäumen verleg Sicherungshalter zur Absicherung des Pluskabels ansoßen und am Pluspol der Batterie anklemmen (ggf. Loo Spritzwand bohren und entsprechend Kabeldurchführung wenden). Entstordrossel vor dem Einbau in Schaumstoff ken.

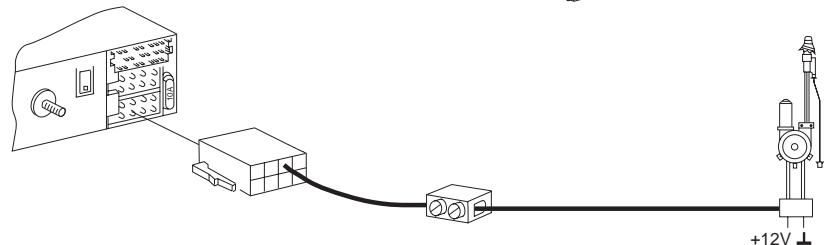

Steuerkabel (Power Antenna +)
Das Steuerkabel ist der geschaltete Plausausgang für externe Komponenten z.B.: Motorantenne, maximale Belastung <150 mA. Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder Klemme 30 (Dauerplus) anschließen.

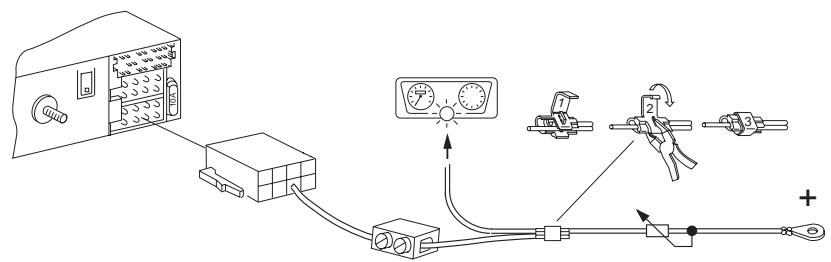

Beleuchtungsanschluß (Illumination)
Beleuchtungsanschluß für Fahrzeuge mit regelbarer Instrumentenbeleuchting (plugseregelt).
grun/gelb / Steuerkabel Antenne
orange / Beleuchting

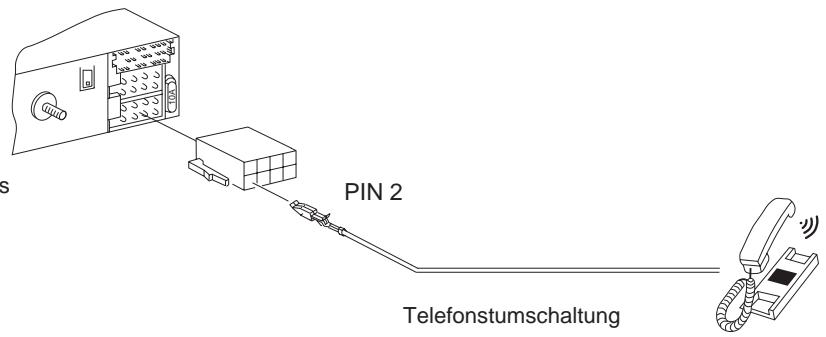

Telefon Mute (low)
Bei Anschluß eines Telefons wird das Autoradio während des Telefonierens stummgeschaltet.

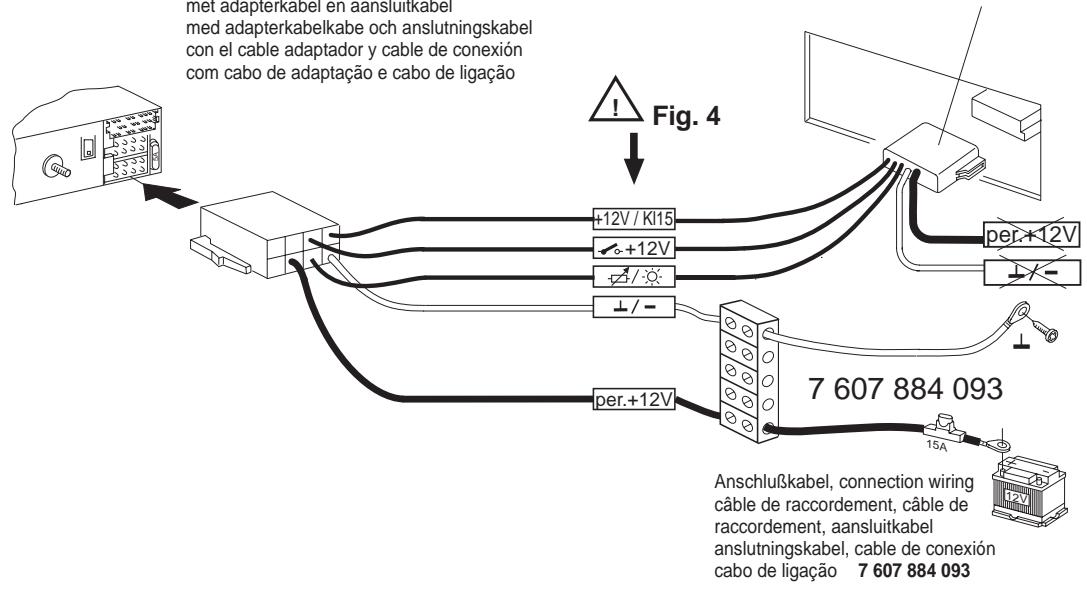

3 mit Adapterkabel und Anschlußkabel with adapter and connection wiring adaptateur et le cable de raccordement con cavo di adattamento e cavo di allacciamento met adapterkabel en aansluitkabel med adapterkabelkabe och anslutningskabel con el cable adaptor y cable de connexion com cabo de adaptação e cabo de ligation
Adapterkabel,adapter Wiring adaptorateur, cavo di adattamento adapterkabel,adapterkabelk el cable adaptador, cabo de adaptação
Fig. 5
br braun, brown, marron, marrone, bruin, brun, marrón, castanho
rot, red, rouge, roso, rood, roj, vermelho
ge/gn gelb/grun, yello/green, jaune/vert, giallo/verde, geel/groen, gul/grön, amarillo/verde, amarelo/verde
or orange, orange, orange, arancio, oranje, orangefargad, naranja, cor de laranja
Fig.6
Fig. 7
Fig. 9
