TT 100 - Plattenspieler BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler
Marke	Blaupunkt
Modell	TT 100 (ohne Deckel) / TT 100 C (mit Deckel)
Abmessungen (B x T x H)	ca. 432 x 363 x 124 mm
Gewicht	ca. 5,1 kg (ohne Deckel)
Netzspannung	230 V ~ 50 Hz
Leistungsaufnahme	max. ca. 5 W
Schutzklasse	II
Anschlüsse	LINE OUT R/L (Cinch), Netzkabel (AC~)
Vorverstärker	integriert, über Schiebeschalter PRE-AMP ein-/ausschaltbar
Geschwindigkeiten	33 U/min (LP) und 45 U/min (Single)
Antrieb	Riemenantrieb
Tonarm	mit einstellbarem Gegengewicht und Anti-Skating
Tonabnehmer	wechselbar, empfohlener Austausch nach ca. 300 Betriebsstunden
Auflagekraft (mitgeliefertes System)	3,5 g ± 0,5 g
Lieferumfang	Plattenspieler, Plattenteller, Antriebsriemen, Schutzmatte, Tonabnahmesystem mit Nadel, Gegengewicht, Netzkabel, Audiokabel (2x Cinch), Adapter für Single-Schallplatten, Bedienungsanleitung, Garantiekarte
Zubehör optional	Ersatz-Tonabnahmesystem (im Fachhandel)
Betriebstemperatur	5 °C – 35 °C
Luftfeuchtigkeit	40 % – 80 % relativ
Reinigung	Gehäuse mit trockenem, weichem Tuch; Nadel mit weicher Bürste
Sicherheitshinweise	Nicht in Feuchträumen betreiben, Kinder beaufsichtigen, Gerät vor Feuchtigkeit schützen
Hersteller	MAX Power Products GmbH & Co. KG, Frankfurt am Main, Deutschland
CE-Kennzeichnung	Konform mit EU-Richtlinien (RED, EMV, ErP, Niederspannung, RoHS)

Häufig gestellte Fragen - TT 100 BLAUPUNKT

Wie schließe ich den Plattenspieler an meine Stereoanlage an?

Verbinden Sie die LINE OUT R/L-Buchsen des Plattenspielers mit einem geeigneten Eingang an Ihrer Stereoanlage. Wenn Ihre Anlage einen PHONO-Eingang hat, stellen Sie den Schalter PRE-AMP auf OFF. Bei einem AUX- oder LINE IN-Eingang muss PRE-AMP auf ON stehen.

Wie montiere ich den Plattenteller und den Riemen?

Legen Sie den Antriebsriemen um den inneren Rand des umgedrehten Plattentellers. Ziehen Sie den Riemen durch eine der großen Öffnungen nach außen, drehen Sie den Teller um und setzen ihn auf die Achse. Achten Sie darauf, dass der Riemen um die Antriebsrolle liegt. Legen Sie dann die Schutzmatte auf.

Wie stelle ich die Auflagekraft des Tonarms ein?

Nachdem das Gegengewicht montiert und der Tonarm ausbalanciert wurde (waagerechte Position), drehen Sie das Gegengewicht im Uhrzeigersinn auf den gewünschten Wert. Für das mitgelieferte System beträgt die empfohlene Auflagekraft 3,5 g ± 0,5 g. Eine Umdrehung entspricht 2,0 g.

Was ist Anti-Skating und wie stelle ich es ein?

Anti-Skating gleicht die Zugkraft des Tonarms zur Plattenmitte hin aus. Stellen Sie den Anti-Skating-Regler auf den gleichen Wert wie die eingestellte Auflagekraft. Korrigieren Sie nach Gehör oder Sicht, falls der Tonarm nach innen oder außen gezogen wird.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie folgende Punkte: 1) Alle Kabelverbindungen richtig gesteckt? 2) Ist der Verstärker/The Stereoanlage eingeschaltet und der richtige Eingang gewählt? 3) PRE-AMP-Schalter richtig eingestellt (siehe Frage 1)? 4) Lautstärke ausreichend? Wenn alles okay ist, prüfen Sie Nadel und Platte auf Verschmutzungen.

Wie reinige ich die Nadel und die Schallplatte?

Verwenden Sie für die Nadel ausschließlich eine weiche Bürste (im Fachhandel erhältlich). Schallplatten reinigen Sie vor dem Abspielen mit einem antistatischen Tuch. Das Gerät selbst wird mit einem trockenen, weichen Tuch gereinigt. Keine aggressiven Reinigungsmittel verwenden.

Wann und wie muss ich das Tonabnahmesystem wechseln?

Die Nadel sollte nach ca. 300 Betriebsstunden ausgewechselt werden. Dabei wird das gesamte Tonabnahmesystem getauscht. Schalten Sie das Gerät aus, halten Sie den Tonarm fest, ziehen Sie das alte System nach unten ab und stecken Sie das neue schräg von unten auf, bis es einrastet. Erhältlich im Fachhandel.

Was tun, wenn die Nadel hüpft oder die Platte kratzt?

Überprüfen Sie die Auflagekraft – möglicherweise muss sie erhöht werden. Kontrollieren Sie auch die Nadel und die Schallplatte auf Verschmutzungen oder Beschädigungen. Reinigen Sie Nadel und Platte. Wenn das Problem bestehen bleibt, kann die Auflagekraft zu niedrig sein.

Der Plattenteller dreht sich nicht. Was kann ich tun?

Überprüfen Sie, ob der Antriebsriemen richtig auf der Antriebsrolle sitzt. Ist der Riemen verrutscht oder zu locker? Ggf. muss der Riemen neu positioniert oder ausgetauscht werden. Auch die Stromversorgung prüfen (Netzkabel und Steckdose).

Wie transportiere ich den Plattenspieler sicher?

Vor dem Transport den Tonarm sichern (Verriegelung schließen) und ggf. die Transportsicherung anbringen. Entfernen Sie den Plattenteller und bewahren Sie ihn separat auf. Originalverpackung verwenden, falls möglich.

BEDIENUNGSANLEITUNG TT 100 BLAUPUNKT

Krosienlu aus hiern Lastnetz sowie dem Schilffurknetzern)

1. Herzlichen Dank für Ihr Vertrauen! 3
2. Allgemein .... 3
3. Sicherheitshinweise 5
4. Lieferumfang 7
5. Auspacken 7
6. Teile und Bedienelemente 8
7. Inbetriebnahme 10
   7.1 Aufstellen 10
   7.2 Deckel (nur bei Modell TT 100 C) 10
   7.3 Plattenteller montieren 11
   7.4 Tonarm 12
   7.5 Anti-Skating 13
8. Anschließen an Stereoanlage/Verstärker 14
9. Stromversorgung 14
10. Schallplatte abspielen 15
11. Reinigung 16
12. Wechsel des Tonabnahmesystems 16
13. Entsorgen 17
14. Problemlösungen 17
15. Technische Daten .... 19

1. HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir gratulieren Ihnen zu Ihrem neuen Blaupunkt Plattenspieler und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Plattenspielers zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Wir wünschen Ihnen viel Freude mit Ihrem neuen Plattenspieler!

Artikel Plattenspieler
Modell TT 100	(ohne Deckel)TT 100 C (mit Deckel)
Manual ID PO5	1001201/ PE / 2017
Hersteller MAX	Power Products GmbH & Co. KGMittlerer Hasenpfad 560598 Frankfurt am Main | Germany
Web www.blaupunkt.de

2. ALLGEMEIN

Aufbewahren des Handbuches

- Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.

• Bewahren Sie diese Anleitung auf.

- Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu. Die Bedienungsanleitung ist Bestandteil des Produktes.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ...

... ein Gerät der Unterhaltungselektronik.

... zum Abspielen von Vinyl-Schallplatten vorgesehen.

Das Gerät ist für den Privatgebrauch bestimmt und für die gewerbliche Nutzung nicht geeignet. Eine andere Nutzung oder Modifikation ist vom bestimmungsge- mäßen Gebrauch ausgeschlossen.

Auszeichnungen/Symbole

Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

Hinweise zur Konformitätserklärung

Hiermit erklärt die MAX Power Products GmbH & Co. KG, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und geltenden Vorschriften der RED 2014/53/EU, der EMV-Richtlinie 2014/30/EU, der ErP Richtlinie 2009/125/EG, der Niederspannungs-Richtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU befindet.

Die vollständige Konformitätserklärung und diese Bedienungsanleitung im PDF-Format finden Sie im Internet unter www.blaupunkt.de.

Dieses Symbol kennzeichnet das Produkt als Gerät der Schutzklasse II. Geräte mit dieser Schutzklasse verfügen über eine verstärkte oder eine doppelte Isolierung.

3. SICHERHEITSHINWEISE

Verschluckbare Kleinteile

Bewahren Sie den Tonabnehmer außerhalb der Reichweite von Kindern auf - die Nadel könnte verschluckt werden.

Allgemeine Hinweise

• Das Typenschild mit den technischen Angaben befindet sich auf der Unterseite des Plattenspielers.
• Bevor Sie das Gerät anschließen, lesen Sie bitte die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so nutzen Sie alle Funktionen sicher und zuverlässig.
• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen.

Umgebungsbedingungen

• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.
• Schützen Sie das Gerät und das Netzkabel vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektrischen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllten Vasen oder Ähnliches auf oder in die Nähe des Gerätes.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausgelegt. Beachten Sie die in den technischen Daten angegebenen Umgebungsbedingungen.
• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.
• Schwere Gegenstände dürfen nicht auf das Gerät gestellt werden.
• Sorgen Sie für eine ausreichende Belüftung rund um das Gerät. Halten Sie an allen Seiten einen Abstand von mindestens 10 cm ein. Bedecken Sie das Gerät nicht (z. B. durch Zeitschriften, Tischdecken, Vorhänge, usw.). Sorgen Sie dafür, dass die Lüftungsöffnungen auf der Unterseite des Gerätes frei sind.
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.

- Stellen Sie das Gerät auf eine feste, ebene Oberfläche, die frei von Erschütterungen ist.

- Möbel sind mit einer Vielzahl von Materialien beschichtet und werden mit unterschiedlichen Pflegemitteln behandelt. Manche dieser Stoffe können Bestandteile enthalten, die die Kunststofffüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter das Gerät.

- Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.

Netzanschluss

• Schließen Sie das Netzkabel nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an, die den Angaben auf dem Typenschild entspricht. Die Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
• Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.
• Achten Sie beim Aufstellen des Gerätes darauf, dass das Netzkabel und andere Kabel nicht eingeklemmt oder gequetscht werden. Halten Sie die Kabel von heißen Oberflächen und scharfen Kanten fern.
• Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose.
• Um den Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen.
• Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

Störungen

- Ziehen Sie bei Beschädigungen des Netzkabels oder des Gerätes sofort den Netzstecker aus der Steckdose.

- Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse, am Netzstecker oder am Netzkabel aufweist. Reparaturen am Gerät dürfen ausschließlich vom Service-Center vorgenommen werden, um Gefährdungen zu vermeiden.

GEFAHR! Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzstecker ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.

Sachschäden

• Schützen Sie die Nadel vor Staub und anderen Verschmutzungen. Spielen Sie keine verstaubten, verschmutzten, zerkratzten oder verformten Platten ab.
• Behandeln Sie den Tonarm und die Nadel vorsichtig.
• Bewegen Sie den Plattenteller nicht von Hand.
• Sichern Sie den Tonarm, bevor Sie den Plattenspieler transportieren.

- Wenn Sie den Plattenspieler an einen PHONO-Eingang eines Verstärkers oder einer Stereoanlage anschließen, muss der Schiebeschalter PRE-AMP auf OFF stehen. Sonst kann der Verstärker / die Stereoanlage beschädigt werden.

Reinigung und Pflege

- Für die Reinigung des Gerätes verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

- Für die Reinigung der Nadel verwenden Sie ausschließlich eine geeignete weiche Bürste (im Fachhandel erhältlich).

4. LIEFERUMFANG

1 Plattenspieler (TT 100: ohne Deckel / TT 100 C: mit abnehmbarem Deckel)

1 Plattenteller

1 Antriebsriemen (für den Plattenteller)

1 Schutzmatte (für den Plattenteller)

1 Tonabnahmesystem und Abspielnadel (bereits aufgesetzt)

1 Schutzkappe für die Nadel (bereits aufgesetzt)

1 Gegengewicht (für den Tonarm)

1 Netzkabel

1 Audiokabel (2 x 2 Cinch-Stecker)

1 Adapter für Single-Schallplatten

1 Bedienungsanleitung

1 Garantiekarte

5. AUSPACKEN

- Nehmen Sie den Plattenspieler und alle Zubehörteile vorsichtig aus der Verpackung.

- Entfernen Sie alle Verpackungsteile vollständig.

- Entfernen Sie die Transportsicherung vom Tonarm.

- Prüfen Sie, ob alle Zubehörteile vorhanden und unbeschädigt sind.

6. TEILE UND BEDIENELEMENTE

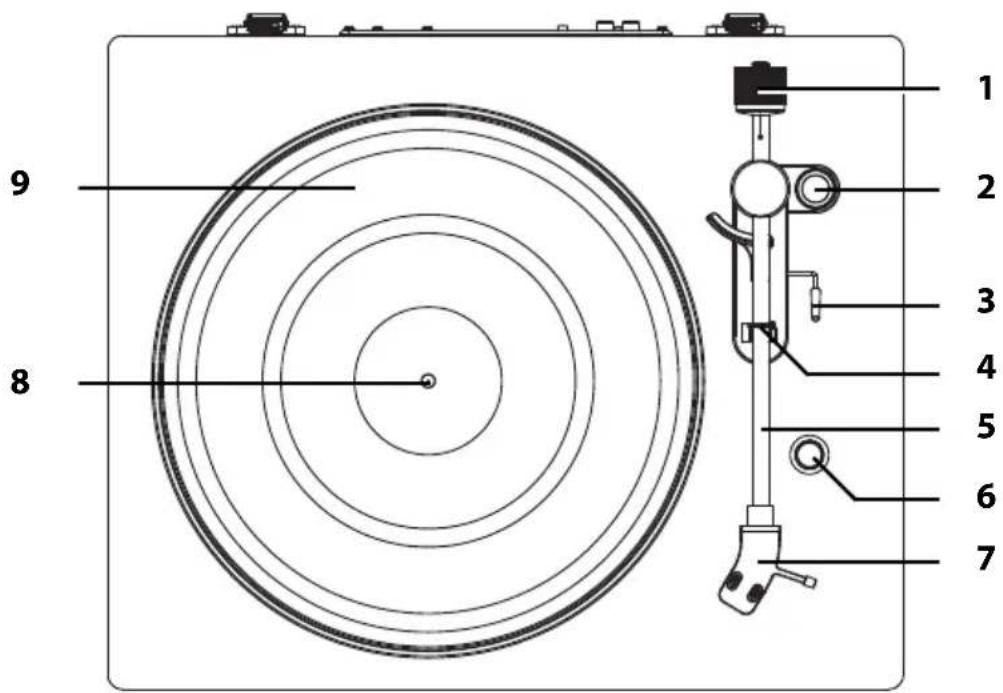

Oberseite

1 Gegengewicht (bei Lieferung noch nicht montiert)
2 Anti-Skating-Regler
3 Hebel zum Anheben des Tonarms
4 Verriegelung für den Tonarm
5 Tonarm
6 OFF/33/45 Ein-/Ausschalter und Geschwindigkeitsregler
7 Systemträger mit Tonabnahmesystem und Abspielnadel
8 Achse für Plattenteller und Schallplatte
9 Plattenteller mit Schutzmatte
(bei Lieferung noch nicht montiert)

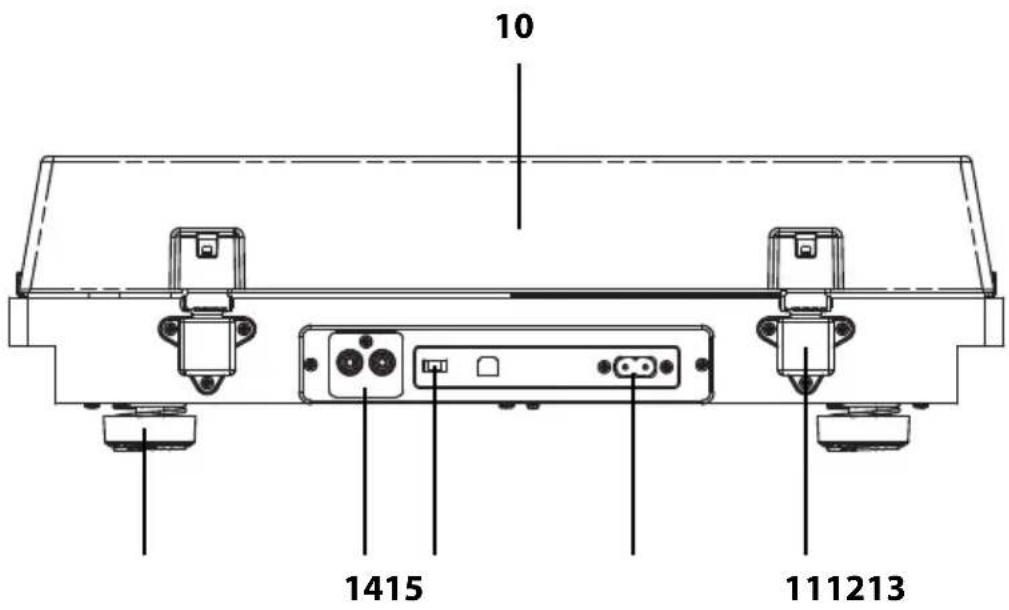

Rückseite

10 Deckel (abnehmbar - nur bei Modell TT 100 C)
11 Halterung für abnehmbaren Deckel
12 AC\~ Buchse Netzkabel
13 PRE-AMP OFF/ON Vorverstärker aus-/einschalten:

OFF: z. B. für einen PHONO-Eingang eines Verstärkers

ON: z. B. für einen AUX-Eingang eines Verstärkers

14 LINE OUT R/L Audio-Ausgang: 2 Cinchbuchsen
15 Standfuß

ohne Abbildung

• Netzkabel
• Audiokabel (2 x 2 Cinch-Stecker)
• Adapter für Single-Schallplatten

7. INBETRIEBNAHME

7.1 AUFSTELLEN

GEFAHR! Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus. Achten Sie auf eine ausreichende Belüftung des Gerätes.

- Stellen Sie das Gerät auf eine stabile, ebene, waagerechte und erschütterungsfreie Oberfläche.

7.2 DECKEL (NUR BEI MODELL TT 100 C)

• Der Deckel ist bei der Lieferung montiert.
• Sie können den Deckel abnehmen, z. B. für die Montage des Plattentellers und des Gegengewichts am Tonarm.
• Zum Abnehmen des Deckels öffnen Sie diesen und ziehen ihn an beiden Halterungen gleichmäßig nach oben.
• Zum Aufsetzen des Deckels stecken Sie beide Scharniere gleichzeitig in die Halterungen und drücken gleichmäßig nach unten.

7.3 PLATTENTELLER MONTIEREN

Der Plattenteller und der Antriebsriemen müssen bei der Inbetriebnahme montiert werden.

1. Drehen Sie den Plattenteller mit der Unterseite nach oben.
2. Legen Sie den Antriebsriemen um den inneren metallenen Rand (siehe Abbildung).

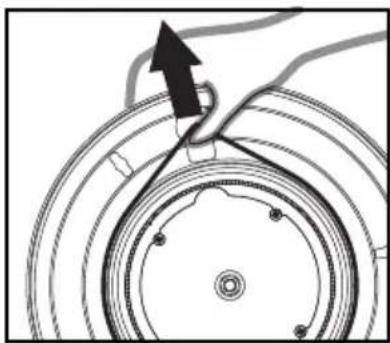

3. Ziehen Sie den Antriebsriemen über eine der größeren Öffnungen nach außen (siehe Abbildung).

4. Halten Sie den Antriebsriemen in dieser Position und wenden Sie den Plattenteller.

5. Setzen Sie den Plattenteller auf die Achse und legen Sie dabei den Antriebsriemen um die Antriebsrolle.

Lage der Antriebsrolle große Öffnung im Plattenteller mit Antriebsrolle - Antriebsriemen montiert
Plattenteller montiert (mit Öffnungen)

1. Legen Sie die Schutzmatte auf den Plattenteller.

Plattenteller abnehmen

1. Nehmen Sie die Schutzmatte vom Plattenteller ab.
2. Drehen Sie den Plattenteller so, dass durch eine der größeren Öffnungen die Antriebsrolle zu sehen ist.
3. Nehmen Sie den Antriebsriemen von der Antriebsrolle ab und nehmen Sie den Plattenteller von der Achse ab.

7.4 TONARM

VORSICHT: Behandeln Sie den Tonarm und die Nadel vorsichtig. Achten Sie darauf, dass Sie die Nadel nicht berühren und dass die Nadel nicht mit Gegenständen in Berührung kommt.

- Falls noch nicht geschehen: Entfernen Sie die Transportsicherung vom Tonarm.

Gegengewicht montieren und Tonarm ausbalancieren

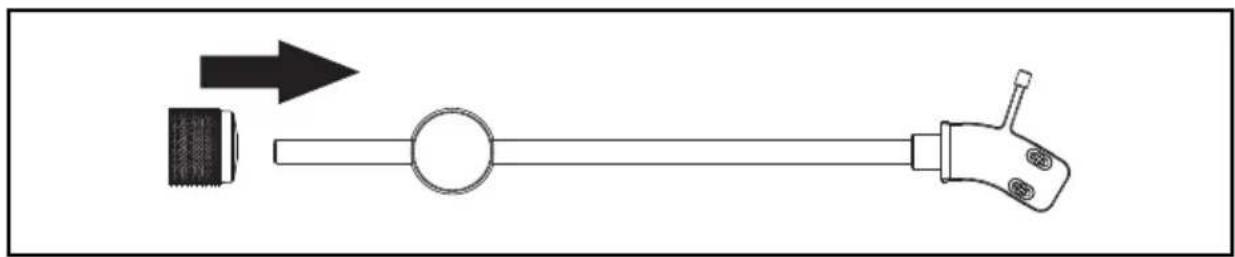

1. Schieben Sie das Gegengewicht auf das hintere Ende des Tonarms.

1. Stellen Sie sicher, dass der Plattenspieler waagerecht steht. Überprüfen Sie dies ggf. mit einer Wasserwaage.

2. Stellen Sie den Anti-Skating-Regler auf 0.

3. Öffnen Sie die Verriegelung des Tonarms.

4. Heben Sie den Tonarm mit dem Hebel an und führen Sie ihn über den Plattenteller.

5. Halten Sie den Tonarm am Systemträger fest. Halten Sie ihn oben, während Sie den Tonarm mit dem Hebel absenken.

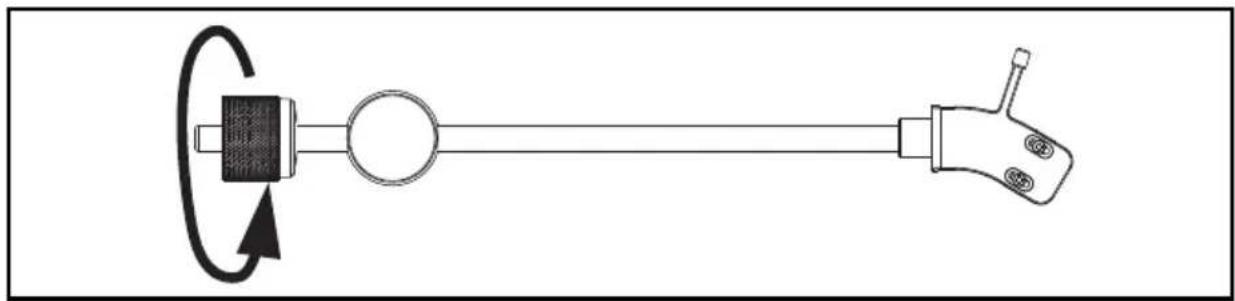

6. Drehen Sie nun das Gegengewicht solange im Uhrzeigersinn, bis der Tonarm in der Balance bleibt, wenn Sie ihn vorsichtig loslassen.

1. Heben Sie den Tonarm mit dem Hebel an und bewegen Sie ihn zurück in die Halterung.

2. Halten Sie das Gegengewicht am silbernen Metallteil fest, während Sie die schwarze Scheibe mit der Skala auf 0 drehen.

Auflagekraft des Tonarms einstellen

Nachdem Sie den Tonarm in die 0-Balance gebracht haben, können Sie die Auflagekraft der Nadel einstellen. Den Richtwert für diese Einstellung entnehmen Sie grundsätzlich den Empfehlungen des Herstellers des Tonabnahmesystems. Für das mitgelieferte Tonabnahmesystem beträgt der Wert 3,5 g ± 0,5 g.

• Drehen Sie das Gegengewicht (inkl. Skala) im Uhrzeigersinn bis zum angegebenen Wert.

- Eine Umdrehung entspricht 2,0 g. Z. B. für 3,5 g machen Sie eine volle Umdrehung und drehen dann weiter bis 1,5 g.

- Korrigieren Sie später die Einstellung der Auflagekraft, wenn beim Abspielen einer Schallplatte folgende Probleme auftreten:

- Wenn die Nadel springt oder über die Platte gleitet, muss die Auflagekraft erhöht werden.

- Wenn die Wiedergabe verzerrt klingt, kann dies daran liegen, dass die Auflagekraft niedriger eingestellt werden muss.

7.5 ANTI-SKATING

Der Skating-Effekt zieht den Tonarm zur Plattenmitte und erzeugt dort bei den inneren Rillen eine stärkere Abnutzung. Anti-Skating gleicht diesen Effekt aus.

- Stellen Sie am Anti-Skating-Regler den gleichen Wert ein wie die eingestellte Auflagekraft.

HINWEIS: Dies ist ein Richtwert. Sie können diese Einstellung anpassen, wenn der Tonarm sichtbar nach innen oder außen gezogen wird.

- Tonarm wird nach innen gezogen: Anti-Skating höher einstellen.

- Tonarm wird nach außen gezogen: Anti-Skating niedriger einstellen.

8. ANSCHLIEßen AN STEREOANLAGE/VERSTÄRKER

PRE-AMP

Der Plattenspieler hat einen integrierten Vorverstärker, den Sie einschalten müssen, wenn Sie an Ihrem Verstärker oder Ihrer Stereoanlage keinen PHONO-Eingang nutzen, sondern einen LINE IN- oder AUX IN-Eingang o. Ä. Sonst ist die Tonwiedergabe zu leise oder gar nicht zu hören.

VORSICHT: Wenn Sie den Plattenspieler an einen PHONO-Eingang eines Verstärkers oder einer Stereoanlage anschließen, muss der Schiebeschalter PRE-AMP auf OFF stehen. Sonst kann der Verstärker / die Stereoanlage beschädigt werden.

• Anschluss an PHONO-Eingang: PRE-AMP auf OFF einstellen.
• Anschluss an LINE IN- / AUX IN-Eingang: PRE-AMP auf ON einstellen.

Anschließen

VORSICHT: Achten Sie darauf, dass der Plattenspieler und das Gerät, an den Sie ihn anschließen wollen, ausgeschaltet sind, bevor Sie sie anschließen. Lesen Sie auch die Bedienungsanleitung des Gerätes, an den Sie den Plattenspieler anschließen wollen.

1. Verbinden Sie die Buchsen LINE OUT R/L am Plattenspieler mit dem mitgelieferten Audiokabel mit entsprechenden Eingangsbuchsen (z. B. PHONO, LINE IN oder AUX IN) an Ihrer Stereoanlage / Ihrem Verstärker.

Achten Sie jeweils auf passende Farben von Steckern und Buchsen.

1. Wählen Sie am angeschlossenen Gerät den verwendeten Eingang für den Plattenspieler aus.

9. STROMVERSORGUNG

Netzanschluss

1. Verbinden Sie das Netzkabel mit dem Anschluss AC\~ am Gerät.
2. Stecken Sie den Netzstecker in eine gut zugängliche Steckdose, deren Spannung der Angabe auf dem Typenschild des Gerätes entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

10. SCHALLPLATTE ABSPIELEN

VORSICHT:

• Schützen Sie die Nadel vor Staub und anderen Verschmutzungen. Spielen Sie keine verstaubten, verschmutzten, zerkratzten oder verformten Platten ab.
• Behandeln Sie den Tonarm und die Nadel vorsichtig.

HINWEISE:

• Überprüfen Sie regelmäßig die Abspielnadel. Entfernen Sie Fusseln und leichte Verschmutzungen mit einer weichen Bürste.
• Eine abgenutzte oder beschädigte Nadel muss ausgetauscht werden, weil sie die Schallplatte zerstören kann. Siehe "Wechsel des Tonabnahmesystems" auf Seite 16.

• Reinigen Sie die Schallplatte vor dem Abspielen mit einem antistatischen Tuch.

• Nehmen Sie ggf. die Schutzkappe von der Abspielnadel ab.

• Legen Sie die Schallplatte auf den Plattenteller.

Verwenden Sie für Single-Schallplatten ggf. den Adapter.

1. Öffnen Sie die Sicherung des Tonarms.

2. Stellen Sie die Geschwindigkeit entsprechend der Schallplatte ein:

3. 33: 33 Umdrehungen pro Minute für LPs

4. 45: 45 Umdrehungen pro Minute für Singles.

5. Beachten Sie auch die Angaben auf der Schallplatte.

6. Heben Sie den Tonarm mit dem Hebel an.

7. Bewegen Sie den Tonarm zum Beginn der Schallplatte oder des Musikstückes, das Sie hören möchten.
8. Senken Sie den Tonarm mit dem Hebel vorsichtig ab. Die Wiedergabe beginnt.
9. Am Ende der Schallplatte stoppt das Gerät automatisch. Heben Sie den Tonarm mit dem Hebel an und bewegen Sie ihn zurück in die Halterung.

10. Stellen Sie den Ein-/Ausschalter und Geschwindigkeitsregler auf OFF.

11. Zum Unterbrechen der Wiedergabe, heben Sie den Tonarm mit dem Hebel an. So können Sie den Tonarm auch zu einem anderen Musikstück führen.

12. Wenn Sie den Tonarm zurück in die Halterung bewegen, stoppt das Gerät.

11. REINIGUNG

GEFAHR! Trennen Sie das Gerät vor dem Reinigen vom Netz. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.

VORSICHT:

• Für die Reinigung des Gerätes verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.
• Für die Reinigung der Nadel verwenden Sie ausschließlich eine geeignete weiche Bürste (im Fachhandel erhältlich).
• Falls erforderlich, reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch.

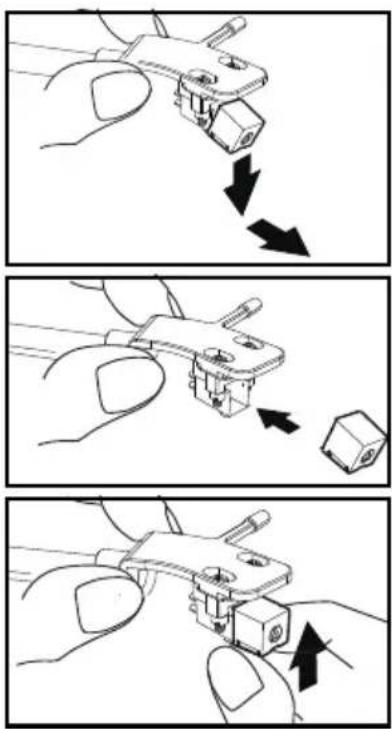

12. WECHSEL DES TONABNAHMESYSTEMS

Die Abspielnadel sollte ca. nach 300 Betriebsstunden ausgewechselt werden. Dabei wird immer das komplette Tonabnahmesystem getauscht. Ein neues Tonabnahmesystem erhalten Sie im Fachhandel.

1. Schalten Sie den Ein-/Ausschalter und Geschwindigkeitsregler auf OFF.

1. Halten Sie den Tonarm fest und ziehen Sie das Tonabnahmesystem an der Vorderkante nach unten ab.
2. Stecken Sie das neue Tonabnahmesystem schräg von unten auf, sodass die kleine Nase in die Vertiefung unten am Systemträger fasst.
3. Drücken Sie nun das Tonabnahmesystem nach oben, bis es hörbar einrastet. Das Tonabnahmesystem muss fest mit dem Systemträger verbunden sein.

13. ENTSORGEN

Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

14. PROBLEMLÖSUNGEN

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren.

Fehler Mögliche Ursachen / Maßnahmen
Das Gerät lässt sich nicht einschalten.	Ist das Netzkabel richtig angeschlossen?Überprüfen Sie den Anschluss.
Kein Ton	Überprüfen Sie die Kabelverbindung zwischen Platten-spieler und Verstärker/Stereoanlage.
	Ist der Verstärker / die Stereoanlage eingeschaltet?
	Ist am Verstärker / an der Stereoanlage die richtige Betriebsart gewählt?
	Ist die Lautstärke am Verstärker / an der Stereoanlage zu niedrig eingestellt?
	Überprüfen Sie die Einstellung des Schiebeschalters PRE-AMP.
Ton zu leise	Überprüfen Sie die Einstellung des Schiebeschalters PRE-AMP.
Schlechter Ton	Überprüfen Sie die Einstellung des Schiebeschalters PRE-AMP.
	Überprüfen Sie die Schallplatte und die Nadel auf Verschmutzungen und Beschädigungen.
	Überprüfen Sie, ob die Auflagekraft des Tonarms niedriger eingestellt werden muss.
Nadel hüpft oder gleitet über die Platte.	Überprüfen Sie die Schallplatte und die Nadel auf Verschmutzungen und Beschädigungen.
	Überprüfen Sie, ob die Auflagekraft des Tonarms höher eingestellt werden muss.
Plattenteller dreht sich nicht.	Überprüfen Sie, ob der Antriebsriemen richtig sitzt.
Ton leiert.	Überprüfen Sie den Antriebsriemen. Sitz er richtig? Ist er zu locker und muss gewechselt werden?

Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unsere Hotline: [phone]

(Montag bis Freitag, 8.00 bis 18.00 Uhr / kostenlos aus dem Festnetz, sowie den Mobilfunknetzen)

oder per E-mail an:

[e-mail]

15. TECHNISCHE DATEN

Elektrische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: Maximal ca. 5 W
Schutzklasse II	☐
Anschlüsse
LINE OUT R/L:	A u s
Allgemeines
Abmessungen (B x T x H): ca. 43	2 x 363 x 124 mm
Gewicht: ca. 5,1 kg (ohne Deckel)
Umgebungsbedingungen: Betriebstemperatur: 5 °C – 35 °CLuftfeuchtigkeit: 40 % bis 80 % relativ

Technische Änderungen vorbehalten.
