Produkttyp	CPU-Kühler (Tower-Kühler)
Marke	CM Storm (Cooler Master)
Modell	Wraith Ripper
Abmessungen (B x T x H)	140 x 120 x 165 mm
Gewicht	950 g
Lüftergröße	120 mm
Lüftergeschwindigkeit	600–1800 U/min
Luftstrom	bis zu 100 m³/h
Geräuschpegel	18–30 dBA
Kompatible Sockel	Intel LGA 1200/115X/1366, AMD AM4/AM3+/AM3/FM2+/FM2/FM1
Maximale Kühlleistung (TDP)	250 W
Materialien	Boden: Kupfer, Kühlrippen: Aluminium
Anzahl der Heatpipes	6 Stück (6 mm Durchmesser)
Befestigung	Push-Pin oder Schraubmontage (je nach Sockel)
Farbe	Schwarz mit roten Akzenten
Beleuchtung	Nein
Stromversorgung	4-Pin PWM
Reinigung	Staub mit Druckluft oder weichem Pinsel entfernen
Sicherheitshinweise	Nur mit geeigneter Hauptplatine verwenden; vor Reinigung Netzstecker ziehen
Ersatzteile	Lüfter, Montageklammern, Wärmeleitpaste separat erhältlich
Garantie	2 Jahre

Häufig gestellte Fragen - Wraith Ripper CM Storm

Wie installiere ich den Wraith Ripper auf einem AMD AM4 Sockel?

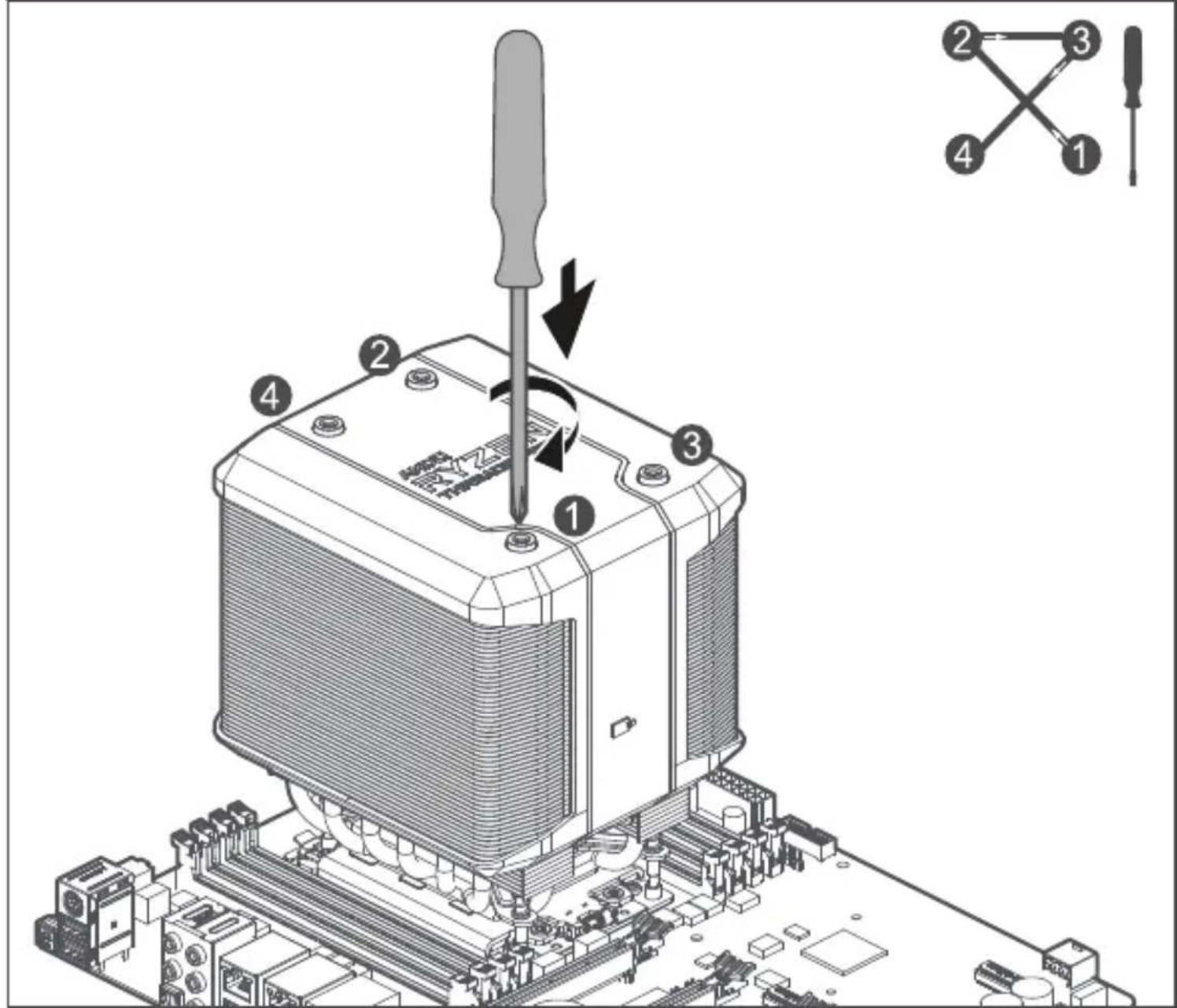

Entfernen Sie die originale Halterung auf dem Mainboard. Montieren Sie die mitgelieferte AM4-Backplate und die entsprechenden Montagehalterungen. Tragen Sie eine dünne Schicht Wärmeleitpaste auf den CPU auf. Setzen Sie den Kühler auf und befestigen Sie ihn mit den Schrauben kreuzweise.Wichtig: Ziehen Sie die Schrauben nicht zu fest an.

Welche Wärmeleitpaste wird empfohlen?

Im Lieferumfang ist eine ausreichende Menge Wärmeleitpaste enthalten. Falls Sie eine eigene verwenden möchten, empfehlen wir eine hochwertige Paste wie Cooler Master MasterGel oder Thermal Grizzly Kryonaut.

Kann der Kühler mit hohen RAM-Modulen verwendet werden?

Der Wraith Ripper überragt die RAM-Slots nicht, wenn der Lüfter in Standardposition montiert ist. Bei sehr hohen RAM-Riegeln sollte der Lüfter leicht versetzt werden. Die genauen Abstände finden Sie in der Bedienungsanleitung.

Wie reinige ich den Kühler richtig?

Schalten Sie den PC aus und ziehen Sie den Netzstecker. Entfernen Sie groben Staub mit einem weichen Pinsel. Für hartnäckige Ablagerungen verwenden Sie Druckluft oder einen Staubsauger mit Bürstenaufsatz. Lüfterflügel können mit einem feuchten Tuch gereinigt werden – vermeiden Sie jedoch direkte Feuchtigkeit im Motor.

Ist der Kühler kompatibel mit Intel LGA 1700?

Ja, der Wraith Ripper ist ab einer bestimmten Charge mit LGA 1700 kompatibel. Überprüfen Sie die Verpackung auf einen entsprechenden Aufkleber. Fehlt dieser, können Sie ein kostenloses Upgrade-Kit bei Cooler Master anfordern.

Wie stelle ich die Lüftergeschwindigkeit ein?

Der Lüfter wird über einen 4-Pin PWM-Anschluss an das Mainboard angeschlossen. Sie können die Geschwindigkeit im BIOS oder mit Software wie SpeedFan oder der Mainboard-eigenen Software regeln.

Was tun bei ungewöhnlichen Geräuschen?

Überprüfen Sie, ob der Lüfterkabel nicht an den Rotor streift. Stellen Sie sicher, dass der Kühler fest sitzt und nicht wackelt. Ein surrendes Geräusch kann auf PWM-Pulsieren hinweisen – ändern Sie die Lüfterkurve im BIOS auf eine langsamere Steigung.

Kann ich einen zweiten Lüfter montieren?

Ja, der Kühler verfügt über eine zweite Lüfterhalterung. Sie können einen zweiten 120-mm-Lüfter auf der Rückseite montieren, um die Luftzirkulation zu verbessern. Achten Sie auf die korrekte Luftrichtung (von vorne nach hinten).

Wie entferne ich die Schutzfolie auf der Bodenplatte?

Die Bodenplatte ist mit einer transparenten Schutzfolie versehen, die vor der Montage abgezogen werden muss. Ziehen Sie sie vorsichtig ab, da sonst die Wärmeleitung beeinträchtigt wird. Bei einigen Modellen ist keine Folie vorhanden – prüfen Sie die Oberfläche vor dem Auftragen der Wärmeleitpaste.

Warum wird der Kühler auf meinem Mainboard nicht erkannt?

Stellen Sie sicher, dass der Lüfteranschluss korrekt auf dem 4-Pin-Header des Mainboards sitzt. Überprüfen Sie die BIOS-Einstellungen unter Hardware Monitor. Falls der Lüfter nicht dreht, testen Sie einen anderen Header. Kontaktieren Sie den Support, falls das Problem bestehen bleibt.

BEDIENUNGSANLEITUNG Wraith Ripper CM Storm

Make It Yours.

WRAITH RIPPER

USER MANUAL

1

Isometric illustration of a computer motherboard with a highlighted CPU component and an arrow indicating compression (no text or symbols present)

2

3

5

Install software

STEP1 : Download Wraith Ripper RGB software http://www.coolermaster.com/amd-wraith-ripper-rgb-software

STEP2 : Unzip and double click file.

STEP3 : Start installation process.

STEP4 : Your Wraith Ripper RGB software is ready to use.

ADDITIONAL INFORMATION

Please visit our website at www.coolermaster.com

Asia Pacific - Cooler Master Technology Inc. 8F., No. 788-1, Zhongzheng Rd., Zhonghe Dist., New Taipei City 23586, Taiwan (R.O.C.). Tel: [phone]

Europe - Cooler Master Europe B.V. Lodewijkstraat 1b, 5652AC Eindhoven, The Netherlands Tel: [phone]

China - Cooler Master China Room 2062, Floor 6, No. 421, Weiqing Rd., Jinshan District, Shanghai City, China Tel: [phone]

North America - Cooler Master NA 4820 Schaefer Ave. Chino CA. 91710, USA Tel: [phone]

For the most updated information, please visit our official website: www.coolermaster.com / Cooler Master Support: https://account.coolermaster.com/

Ver 1.0: 2018/07
