Produkttyp	Autoradio / Multimedia-Receiver
Marke	Alpine
Modell	TDM-7586R
Abmessungen (B x H x T)	178 x 50 x 160 mm (1-DIN)
Gewicht	Ca. 1,2 kg
Stromversorgung	12 V DC (Fahrzeugbordnetz)
Ausgangsleistung	4 x 50 W maximal
Radiofunktionen	AM/FM Tuner mit RDS, 30 Senderspeicher
Wiedergabemedien	CD, CD-R/RW, USB (MP3/WMA/WAV), AUX-Eingang
Bluetooth	Freisprecheinrichtung, Audio-Streaming (A2DP)
Display	LCD mit einstellbarer Hintergrundbeleuchtung
Bedienung	Drehregler, Tasten, optionales Lenkradfernbedienungsmodul
Anschlüsse	USB vorne, AUX 3,5 mm, ISO-Stecker, Antenneneingang
Klangregelung	3-Band-Equalizer, Loudness, Subwoofer-Steuerung
Zusatzfunktionen	Uhrzeit, Wecker, Telefonbuchzugriff
Reinigung und Pflege	Frontplatte mit weichem Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht selbst öffnen, Sicherungen nur durch Fachpersonal ersetzen
Ersatzteile und Reparatur	Ersatzteile über den Fachhandel oder Alpine Service beziehbar
Lieferumfang	Autoradio, Einbaurahmen, Bedienungsanleitung, Montagematerial

Häufig gestellte Fragen - TDM-7586R ALPINE

Wie schließe ich das Alpine TDM-7586R an mein Auto an?

Verwenden Sie den mitgelieferten ISO-Stecker. Bei Fahrzeugspezifischen Adaptern ist ein Adapterkabel (separat erhältlich) erforderlich. Stromanschluss gemäß Anleitung: gelb = Dauerplus, rot = Zündungspuls, schwarz = Masse.

Das Gerät lässt sich nicht einschalten. Was tun?

Überprüfen Sie die Sicherung auf der Rückseite (5A). Messen Sie die Spannung an den Anschlüssen: Dauerplus und Zündplus müssen 12 V führen. Masse muss gut mit Fahrzeugkarosserie verbunden sein.

Wie kopple ich mein Smartphone per Bluetooth?

Aktivieren Sie Bluetooth am Gerät (Menü > Bluetooth > „Pairing“). Wählen Sie auf Ihrem Telefon „TDM-7586R“ aus. Passcode: 0000 oder 1234.

Warum werden USB-Medien nicht erkannt?

Stellen Sie sicher, dass der USB-Stick in FAT32 formatiert ist. Unterstützte Formate: MP3, WMA, WAV. Die Ordnerstruktur darf nicht zu tief sein (max. 8 Ebenen).

Wie kann ich den Equalizer einstellen?

Drücken Sie die EQ-Taste und wählen Sie einen Preset (Rock, Pop, etc.) oder stellen Sie über das Menü Bässe, Mitten und Höhen manuell ein (-7 bis +7).

Die Frontplatte lässt sich nicht abnehmen. Was tun?

Drücken Sie die Release-Taste (meist rechts unten) und ziehen Sie die Frontplatte gerade nach vorne. Verkantungen vermeiden. Reinigen Sie die Kontakte bei Bedarf mit einem trockenen Tuch.

Wie stelle ich die Uhrzeit ein?

Halten Sie die DISP-Taste gedrückt, bis „Clock“ erscheint. Mit dem Drehregler Stunden und Minuten einstellen, mit erneuten Drücken bestätigen.

Kann ich eine Lenkradfernbedienung anschließen?

Ja, mit dem optionalen Alpine Lenkradfernbedienungsadapter (z.B. Modell KCA-70). Der Anschluss erfolgt an der dafür vorgesehenen Buchse auf der Rückseite.

Das Radio hat kein RDS. Woran liegt das?

Stellen Sie sicher, dass die Antenne korrekt angeschlossen ist. RDS kann im Menü aktiviert werden (Radio > RDS). Bei schwachem Empfang kann RDS aussetzen.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken Sie die Reset-Taste auf der Frontplatte (mit einem dünnen Gegenstand). Alternativ: Gerät 30 Sekunden stromlos machen (Sicherung ziehen).

BEDIENUNGSANLEITUNG TDM-7586R ALPINE

VORSICHTSMASSNAHMEN 2

Grundlegende Bedienvorgänge

Abnehmen des Bedienteils....4

Anbringen des Bedienteils ....4

Initialisierung bei der ersten Inbetriebnahme ....4

Ein- und Ausschalten ....5

Ein- und Ausschalten des nicht überblendbaren

Vorverstärkerausgangs (N.F.P.) (nur TDM-7586RB/TDM-7584R)......5

Einstellen der UKW-Vorverstärkung ....5

Lautstärke-/Tiefen-/Höhen-/Balanceeinstellung (zwischen linkem und rechtem Kanal) und Überblendregelung (zwischen vorderen und hinteren Lautsprechern) 5

Ein- und Ausschalten der Loudness-Funktion ...5

Rundfunkempfang

Manuelle Abstimmung ....6

Suchlaufabstimmung ....6

Manuelle Senderspeicherung ....6

Automatische Senderspeicherung 7

Einstellen gespeicherter Sender ....7

RDS-Betrieb

Einstellen der RDS-Funktion und Empfangen von RDS-Sendern 8

Abrufen gespeicherter RDS-Festsender......8

Ein- und Ausschalten des Notfallalarms .....9

Empfang von Verkehrsnachrichten .....9

PTY-Funktion (Abstimmung nach Programmtyp) ... 9

Empfang von Verkehrsnachrichten beim Hören von Musik (Cassette oder Rundfunkprogramm)....9

Nachrichten-Empfangspriorität ....10

Empfang von RDS-Ortssendern ....10

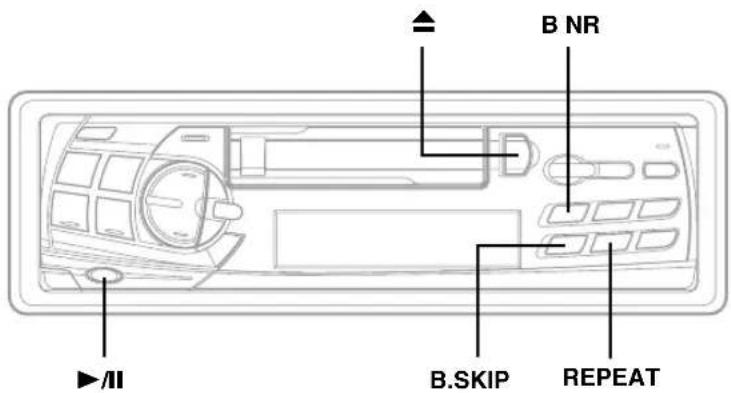

Cassettenwiedergabe

Einlegen/Entnehmen einer Cassette .... 11

Normale Wiedergabe und Pause ....11

Dolby-B-Rauschunterdrückung (nur TDM-7586RB/TDM-7584R)......11

Wiederholte Wiedergabe eines Titels ......11

Leerstellensprungfunktion (B.SKIP) ......11

Vor- und Zurückspulen des Bands ......12

Programmsuchlauf ....12

Manuelle Bandumkehr 12

Titelsuchlauf ....12

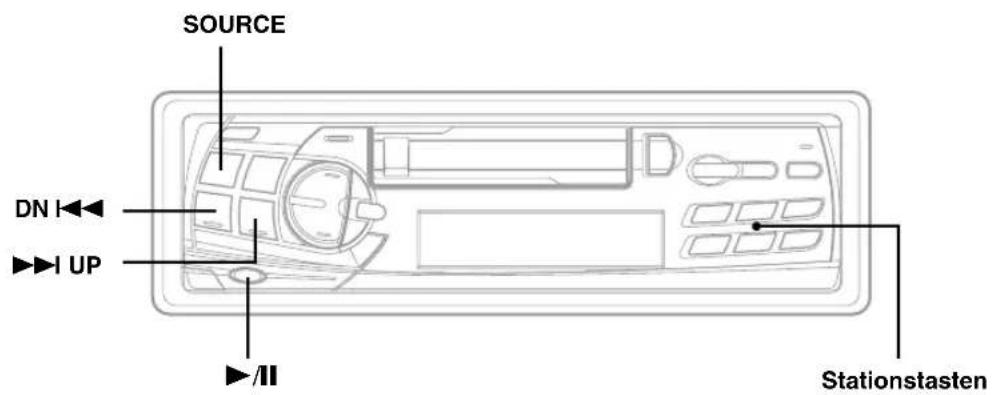

CD-Wechsler-Wiedergabe

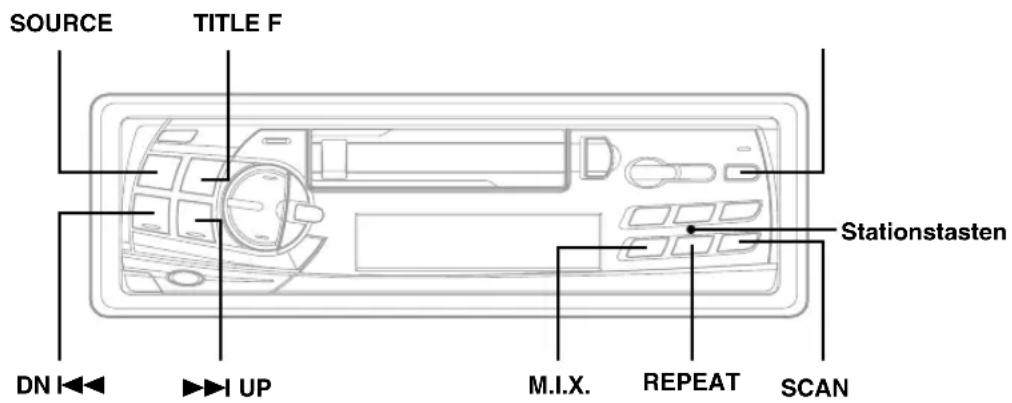

Bedienung des CD-Wechslers (Sonderzubehör) 13

Titelsuchlauf ....13

Schneller Vor- und Rücklauf 13

Wiederholte Wiedergabe eines Titels oder einer CD ....14

Zufallswiedergabe ....14

Programmsuchlauf ....14

Anzeige von CD-Titeln (nur TDM-7586RB/TDM-7584R) 15

Betiteln von CDs (nur TDM-7586RB/TDM-7584R) 15

Löschen von CD-Titeln (nur TDM-7586RB/TDM-7584R) 15

Funktionen auf der Fernbedienung (nur TDM-7586RB/TDM-7584R)

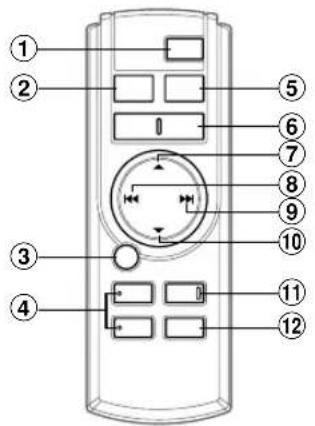

Bedienelemente auf der Fernbedienung ..... 16

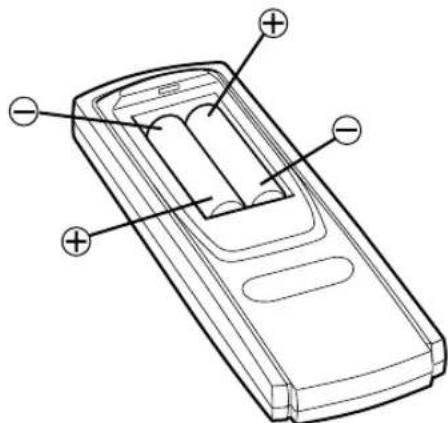

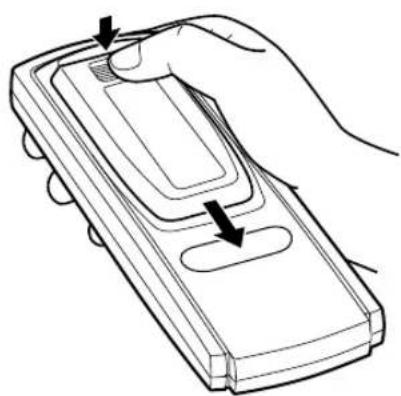

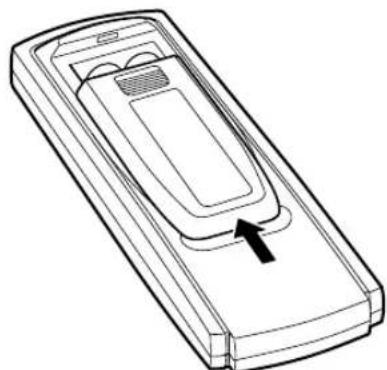

Austauschen der Batterien ....17

Information

Im Problemfall 18

Technische Daten 19

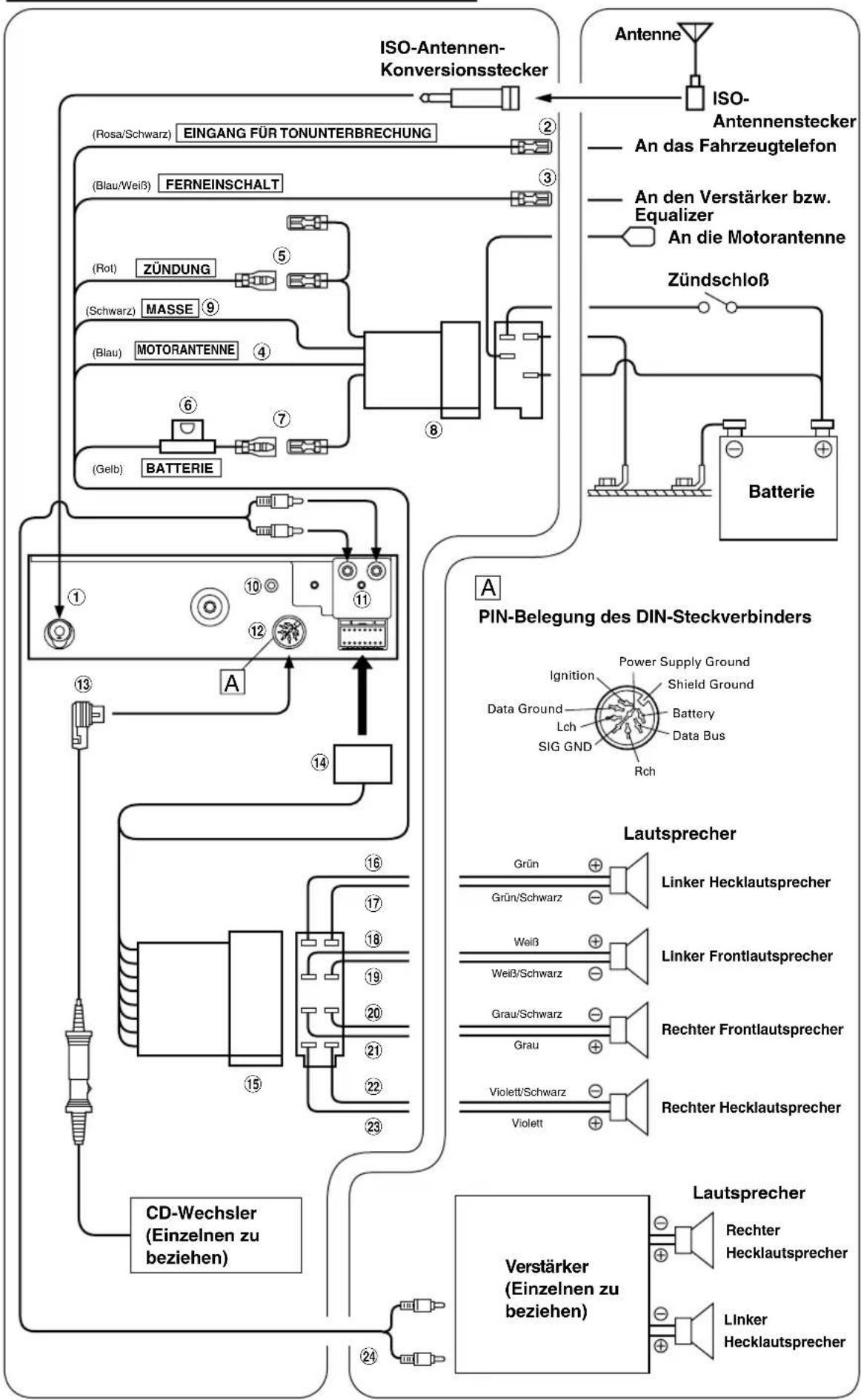

Hinweise über die Installation und Anschlüsse

Warnung 20

Vorsicht 20

Vorsichtsmaßregeln ......20

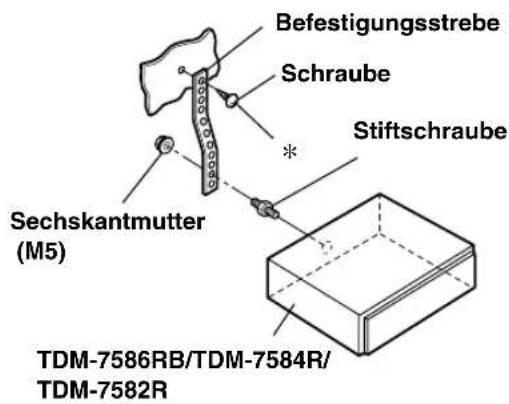

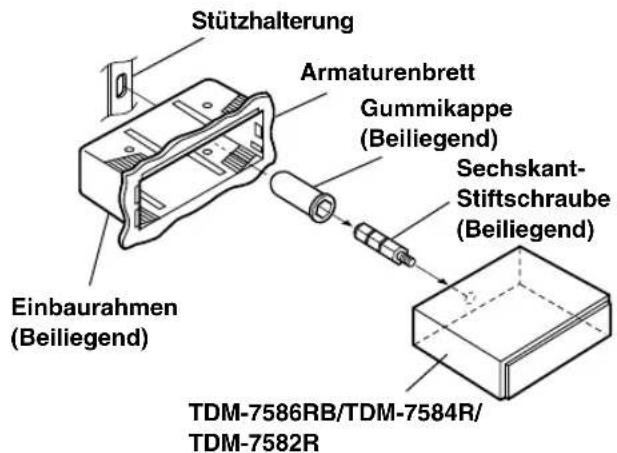

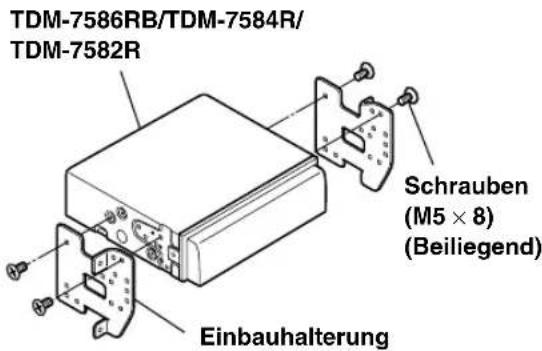

Installation 21

Anschlüsse 22

GERÄTE-PASS

* Dolby Rauschunterdrückung ist hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation. "DOLBY" und das doppel D symbol sind Warenzeichen der Dolby Laboratories Licensing Corporation.

WARNUNG

WARNUNG

Das Ausrufezeichen in einem gleichseitigen Dreieck mit der Beschriftung "WARNUNG" soll den Benutzer auf das Vorhandensein von wichtigen Bedienungsanweisungen aufmerksam machen. Nichtbeachtung der Anweisungen kann zu schwerer Verletzung führen, im Extremfall sogar mit Todesfolge.

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlags.

KLEINE GEGENSTÄNDE WIE BATTERIEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Andernfalls besteht Unfallgefahr.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlags oder anderer Verletzungen.

KEINE FREMDKÖRPER IN EINSCHUBSCHLITZE ODER ÖFFNUNGEN AM GERÄT STECKEN.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen, und es besteht Feuergefahr.

VORSICHT

Das Ausrufezeichen in einem gleichseitigen Dreieck mit der Beschriftung "VORSICHT" soll den Benutzer auf das Vorhandensein von wichtigen Bedienungsanweisungen aufmerksam machen. Nichtbeachtung der Anweisungen kann zu Verletzungen oder Sachschäden führen.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Händler oder den nächsten Alpine-Kundendienst.

FRISCHE BATTERIEN NICHT MIT GEBRAUCHTEN MISCHEN. BEIM EINLEGEN AUF KORREKTE AUSRICHTUNG DER BATTERIEPOLE ACHTEN.

Legen Sie die Batterien gemäß den Anweisungen mit korrekt ausgerichteten Polen (+ und –) ein. Ein Bersten oder Auslaufen der Batterie kann Verletzungen und einen Geräteschaden zur Folge haben.

VORSICHTSMASSNAHMEN

Temperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, daß die Temperatur in der Fahrgastzelle zwischen +60°C und -10°C liegt.

Lockeres Band

Bevor Sie eine Cassette einlegen, sollten Sie prüfen, ob das Band straff sitzt. Wenn sich das Band gelockert hat oder gar Schlaufen aufweist, kann es sich im Laufwerkmechanismus verheddern (Bandsalat!) und unbrauchbar werden, im Extremfall sogar das Gerät beschädigen. Zum Aufnehmen lockerer Bandstellen stecken Sie einfach einen Bleistift o. dgl. in den Wickelkern und drehen ihn, bis das Band straff gewickelt ist.

Das Band von C-120-Cassetten ist äußerst dünn und eignet sich daher nicht für Auto-HiFi-Geräte.

Präzisionslaufwerk

Achten Sie darauf, daß keine Fremdkörper durch den Cassetteneinschub ins Geräteinnere gelangen, um eine Beschädigung des Laufwerks und des Tonkopfes zu vermeiden. Spielen Sie auch keine verschmutzten bzw. verstaubten Cassetten ab — der Tonkopf ist extrem schmutzempfindlich.

Tonkopfreinigung

Für optimale Wiedergabequalität sollte der Tonkopf regelmäßig (etwa alle 20 Betriebsstunden) mit einer Naßreinigungscassette (im Fachhandel erhältlich) von Staub- und Schmutzablagerungen befreit werden.

Ersatzsicherung

Sollte die Sicherung durchbrennen, muß sie durch eine neue Sicherung mit derselben Amperezahl ersetzt werden. Wiederholtes Durchbrennen einer Sicherung deutet auf einen Kurzschluß hin — prüfen Sie in einem solchen Fall die Anschlüsse und Anschlußkabel. Der Spannungsregler des Fahrzeugs kommt ebenfalls als Störungsursache in Frage.

Wartung und Instandsetzung

Versuchen Sie bitte nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten dem qualifizierten Alpine-Kundendienst.

Einbauort

Wählen Sie einen Einbauort, der dem TDM-7586RB/TDM-7584R/TDM-7582R Schutz bietet vor:

• direkter Sonneneinstrahlung und Wärme
- Feuchtigkeit und Nässe
• Staub
• starken Erschütterungen

Handhabung des abnehmbaren Bedienteils

• Setzen Sie das Bedienteil weder Regen noch Feuchtigkeit aus.
• Schützen Sie das Bedienteil vor Fall und Stoß.

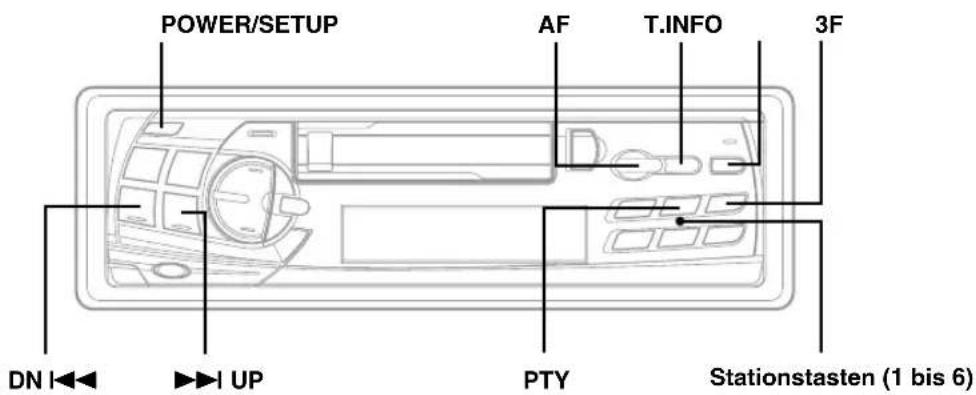

Grundlegende Bedienvorgänge

Abnehmen des Bedienteils

1 Drücken Sie die POWER-Taste (Netztaste), um das Gerät auszuschalten.
2 Drücken Sie die (Freigabe) Taste, um das Bedienteil ausrasten zu lassen.
3 Fassen Sie das Bedienteil an der linken Seite, um es dann vom Gerät abzuheben.

HINWEISE

• Das Bedienteil kann sich während des Betriebs stark erwärmen (insbesondere die Kontakte werden heiß), was jedoch normal ist und nicht als Störung ausgelegt werden sollte.
• Das abgenommene Bedienteil stets im Etui geschützt mitführen.

Anbringen des Bedienteils

1 Passen Sie zunächst die rechte Seite des Bedienteils in das Gerät ein. Richten Sie hierzu die Nut im Bedienteil auf den hervorspringenden Teil des Geräts aus.
2 Drücken Sie nun die linke Seite in das Gerät, bis das Bedienteil hörbar einrastet.

HINWEIS

Vergewissern Sie sich vor dem Anbringen des Bedienteils, daß die Anschlußklemmen sauber sind und sich kein Fremdkörper zwischen Bedienteil und Hauptgerät befindet.

- Anschluß an Fernbedienungs-Schnittstellenbox möglich

Sie können dieses Gerät über das Steuergerät des Fahrzeugs bedienen, wenn eine Alpine Fernbedienungs-Schnittstellenbox (Sonderzubehör) angeschlossen ist. Ihr Alpine-Händler gibt Ihnen gerne nähere Auskunft.

Initialisierung bei der ersten Inbetriebnahme

Unmittelbar nach dem Installieren bzw. ersten Einschalten des Geräts muß dieses initialisiert werden.

1 Drücken Sie die POWER-Taste (Netztaste), um das Gerät auszuschalten.
2 Drücken Sie die Taste (Freigabe), um das Bedienteil abzunehmen.

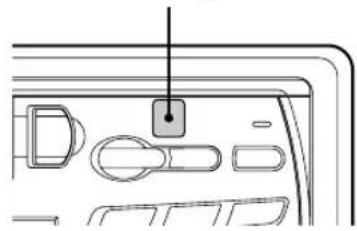

3 Drücken Sie mit einem Kugelschreiber oder einem anderen spitzen Gegenstand den Schalter RESET hinter dieser Öffnung, um die Initialisierung abzuschließen.

4 Bringen Sie das Bedienteil wieder an.

HINWEISE

• Das Bedienteil kann sich während des Betriebs stark erwärmen (insbesondere die Kontakte werden heiß), was jedoch normal ist und nicht als Störung ausgelegt werden sollte.
  •Vergewissern Sie sich vor dem Anbringen des Bedienteils, daß die Anschlußklemmen sauber sind und sich kein Fremdkörper zwischen Bedienteil und Hauptgerät befindet.

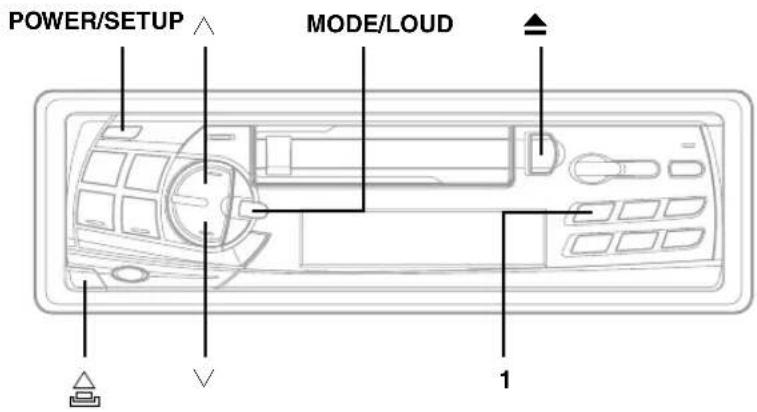

Ein- und Ausschalten

1 Drücken Sie die POWER-Taste, um das Gerät einzuschalten.

HINWEIS

Das Gerät kann auch durch Betätigen einer anderen

Taste eingeschaltet werden (Ausnahmen: ▲).

Nach dem Einschalten steigt die Lautstärke allmählich bis zum zuvor eingestellten Hörpegel an.

Zum Ausschalten drücken Sie die POWER-Taste.

HINWEIS

Wenn das Gerät nach dem Anschluß an die

Fahrzeugbatterie zum ersten Mal eingeschaltet wird, sind folgende Einstellungen vorgegeben: Lautstärke "12",

Loudness "ein" und Rundfunkempfang.

Ein- und Ausschalten des nicht überblendbaren Vorverstärkerausgangs (N.F.P.) (nur TDM-7586RB/TDM-7584R)

1 Halten Sie die Auswurftaste (▲) bei eingeschaltetem Gerät mindestens 3 Sekunden lang gedrückt.

Bei jeder Tastenbetätigung wird die N.F.P.-Funktion abwechselnd ein- und ausgeschaltet.

N.F.P. ON:

In dieser Einstellung ist der Vorverstärkerausgang des TDM-7586RB/TDM-7584R von der Überblendregelung ausgeschlossen. Dies ist ideal zum Ansteuern eines Subwoofer-Verstärkers.

N.F.P. OFF:

Normale Überblendfunktion.

HINWEISE

•Die Vorgabeeinstellung ist N.F.P. OFF.

- Wenn kein Subwoofer verwendet wird, stellen Sie N.F.P. OFF ein.

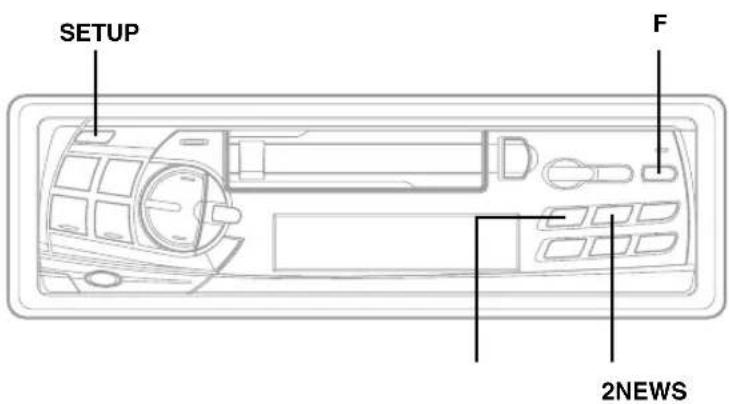

Einstellen der UKW-Vorverstärkung

Wenn die Lautstärken bei UKW-Empfang und Cassettenwiedergabe stark voneinander abweichen, können Sie diesen Mangel durch Verändern des UKW-Signalpegels wie folgt beheben:

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.

2 Wählen Sie nun mit Stationstaste 1 den UKW-Signalpegel (HI = stark, LO = schwach), der dem Lautstärkepegel bei Cassettenwiedergabe näher kommt. Bei jeder Tastenbetätigung wird zwischen FM-LV HI und FM-LV LO umgeschaltet.

3 Drücken Sie die SETUP-Taste ein weiteres Mal, um den Einstellbetrieb zu beenden.

Lautstärke-/Tiefen-/Höhen-/Balanceeinstellung (zwischen linkem und rechtem Kanal) und Überblendregelung (zwischen vorderen und hinteren Lautsprechern)

1 Drücken Sie die MODE-Taste wiederholt, um die gewünschte Betriebsart zu wählen.

Bei jeder Tastenbetätigung wird nach folgendem Schema weitergeschaltet:

HINWEIS

Wenn die ∧ oder ∨-Taste nicht 5 Sekunden lang nach der Wahl der Betriebsarten BASS, TREBLE, BALANCE und FADER gedrückt wird, schaltet das Gerät automatisch auf VOLUME-Betrieb (Lautstärkeregelung).

2 Drücken Sie die ∧ und ∨-Tasten, bis die gewünschte Wirkung in der eingestellten Betriebsart erreicht ist.

HINWEIS

Die Einstellungen für Tiefen (BASS) und Höhen (TREBLE) werden für jede der Tonquellen (UKW, MW, LW, Cassette und CD-Wechsler) individuell gespeichert. Je nach angeschlossenen Geräten können bestimmte Funktionen und Displayanzeigen nicht arbeiten.

Ein- und Ausschalten der Loudness-Funktion

1 Drücken Sie die LOUD-Taste und halten Sie sie mindestens 2 Sekunden lang gedrückt, um den Loudness-Betrieb ein- oder auszuschalten. Im Display wird "LD" angezeigt, wenn der Loudness-Betrieb aktiviert ist.

Rundfunkempfang

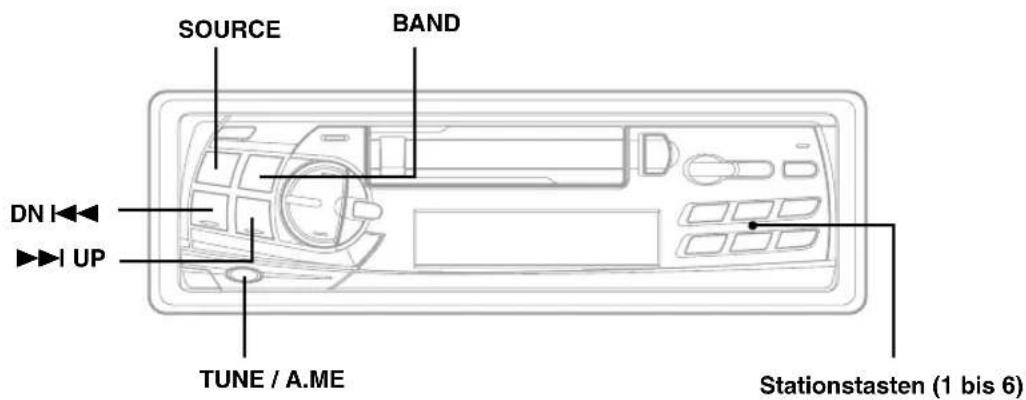

Manuelle Abstimmung

1 Drücken Sie die SOURCE-Taste, bis die Rundfunkfrequenz im Display erscheint.
2 Drücken Sie wiederholt auf die BAND-Taste, bis das gewünschte Frequenzband angezeigt wird. Bei jeder Tastenbetätigung wird nach folgendem Schema weitergeschaltet:

3 Drücken Sie die TUNE-Taste wiederholt, bis "DX SEEK" und "SEEK" aus dem Display verschwinden.

HINWEIS

Die Vorgabe-Abstimmbetriebsart ist "DX-SEEK" (automatischer Sendersuchlauf).

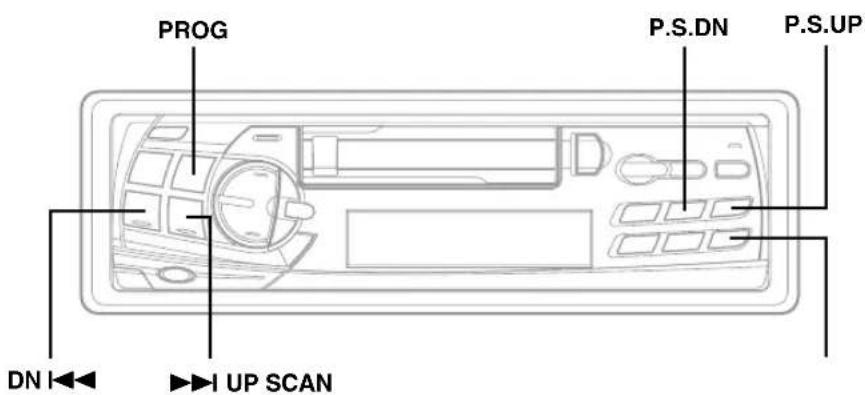

4 Drücken Sie die Taste DN I◀◀ (abwärts) bzw. UP ▶▶I (aufwärts), um schrittweise in der entsprechenden Richtung abzustimmen, bis die Frequenz des gewünschten Senders angezeigt wird.

HINWEIS

Wenn ein UKW-Stereosender eingestellt ist, erscheint die Anzeige "ST" auf dem Display. Sollte das UKW-Stereosignal schwächer werden, schaltet das Gerät zur Rauschverminderung automatisch auf Monoempfang um, wobei die Anzeige ST verschwindet. Sobald das Signal wieder mit ausreichender Stärke einfällt, schaltet das Gerät automatisch auf Stereoempfang zurück.

Suchlaufabstimmung

1 Drücken Sie die SOURCE-Taste, bis die Rundfunkfrequenz im Display erscheint.
2 Drücken Sie wiederholt auf die BAND-Taste, bis das gewünschte Frequenzband angezeigt wird. Bei jeder Tastenbetätigung wird nach folgendem Schema weitergeschaltet:

6.DE

3 Drücken Sie die TUNE-Taste, um die Anzeigen "DX" und "SEEK" auf dem Display zu aktivieren. In der DX-Betriebsart spricht der Sendersuchlauf sowohl auf starke Nahsender als auch auf schwächere Fernsender an. Wenn lediglich Nahsender abgestimmt werden sollen, drücken Sie die Taste ein zweites Mal. Die Anzeige "DX" erlischt dabei zur Bestätigung und "SEEK" wird kontinuierlich angezeigt. Der Suchlauf spricht nun nur auf starke Sender an.
4 Zum Starten des Sendersuchlaufs drücken Sie die Taste DN I◀◀ (abwärts) oder UP ▶▶I (aufwärts). Der Suchlauf stoppt an der nächsten gefundenen Senderfrequenz. Zum Fortsetzen des Suchlaufs drücken Sie dieselbe Taste ein weiteres Mal.

Manuelle Senderspeicherung

1 Wählen Sie das Frequenzband, und stellen Sie dann den Sender ein, der für Direktabruf als Festsender gespeichert werden soll.
2 Vergewissern Sie sich, daß die Funktionsanzeige über der Taste "F" leuchtet, und halten Sie die Stationstasten (1 bis 6), unter den Sie den Sender speichern wollen, mindestens 2 Sekunden lang gedrückt. Der ausgewählte Sender wird gespeichert. Das Display zeigt das Frequenzband, die Stationsnummer mit einem Dreieck (≡) und die gespeicherte Senderfrequenz an.

3 Wiederholen Sie den Vorgang, um bis zu 5 weitere Sender desselben Frequenzbands zu speichern.

Um Sender eines anderen Frequenzbands zu speichern, wählen Sie das betreffende Band und wiederholen den oben beschriebenen Vorgang.

Sie können insgesamt 24 Festsender in den Stationsspeicher eingeben (6 Sender pro Frequenzband: UKW1, UKW2, MW und LW).

HINWEIS

Beim Eingeben eines neuen Senders in einen bereits belegten Speicherplatz wird der alte Festsender gelöscht und durch den neuen ersetzt.

Automatische Senderspeicherung

1 Drücken Sie die SOURCE-Taste, bis die Frequenz im Display erscheint.
2 Drücken Sie auf die BAND-Taste, bis das gewünschte Frequenzband im Display erscheint. Bei jeder Tastenbetätigung wird nach folgendem Schema weitergeschaltet:

3 Halten Sie die A. ME.-Taste mindestens 2 Sekunden lang gedrückt. Während der automatischen Senderspeicherung ändert sich die auf dem Display angezeigte Frequenz entsprechend. Der Tuner sucht nun automatisch die 6 stärksten Sender heraus und speichert sie in der Reihenfolge ihrer Signalstärke hintereinander ab. Nach der automatischen Senderspeicherung stellt der Tuner den Sender von Speicherplatz Nr. 1 ein.

HINWEIS

Wenn der Suchlauf keinen speicherbaren Sender findet, ruft der Tuner wieder den Sender auf, der vor dem automatischen Senderspeichervorgang eingestellt war.

Einstellen gespeicherter Sender

1 Drücken Sie die SOURCE-Taste, bis die Frequenz im Display erscheint.
2 Drücken Sie wiederholt auf die BAND-Taste, bis das gewünschte Frequenzband angezeigt wird. Bei jeder Tastenbetätigung wird nach folgendem Schema weitergeschaltet:

3 Vergewissern Sie sich, daß die Funktionsanzeige über der Taste "F" leuchtet, und drücken Sie dann die Stationstaste, unter der der gewünschte Radiosender gespeichert ist. Das Display zeigt das Frequenzband, die Stationsnummer mit einem Dreieck und die Frequenz des gewählten Festsenders an.

Einstellen der RDS-Funktion und Empfangen von RDS-Sendern

RDS ist ein Rundfunk-Informationssystem, das sich des 57 kHz Zwischenträgers gewöhnlicher UKW-Programme bedient. RDS ermöglicht den Empfang von Verkehrsfunkdurchsagen und Senderkennungen sowie den automatischen Wechsel zu stärker einfallenden Alternativfrequenzen, die dasselbe Programm ausstrahlen.

1 Drücken Sie die AF-Taste, um auf RDS-Betrieb zu schalten. Bei aktivierter RDS-Funktion wird "AF" auf dem Display angezeigt.

2 Drücken Sie die Taste DN I◀◀ (abwärts) bzw. ▶▶I UP (aufwärts), um den gewünschten RDS-Sender einzustellen.

HINWEIS

Wenn Sie die BAND-Taste mindestens 2 Sekunden lang gedrückt halten, während ein Sendername angezeigt wird, erscheint die Senderfrequenz 5 Sekunden lang auf dem Display.

Wenn das Signal der eingestellten RDS-Sendestation schwächer wird:

- AF SEEK: Wenn die AF-Taste mindestens 2 Sekunden lang gedrückt wird, sucht das Gerät automatisch nach einem stärkeren Sender aus dem AF-Verzeichnis.

Wenn keine AF-Station gefunden wird, erscheint "SEEK END" auf dem Display.

3 Zum Abschalten der RDS-Funktion tippen Sie die AF-Taste kurz an.

Tips

Die digitalen RDS-Daten enthalten folgende Informationen:

PI Programmkennung PS Name des Senders AF Verzeichnis der Alternativfrequenzen TP Verkehrsfunkprogramm TA Verkehrsfunkdurchsage PTY Programmtyp EON Einblendung anderer Sender mit Verkehrsdurchsagen

Abrufen gespeicherter RDS-Festsender

1 Drücken Sie die AF-Taste, um die RDS-Funktion zu aktivieren. Bei aktivierter RDS-Funktion zeigt das Display zur Bestätigung "AF" an.

2 Vergewissern Sie sich, daß die Funktionsanzeige über der Taste "F" leuchtet, und drücken Sie dann die Stationstaste, unter der der gewünschte RDS-Sender gespeichert ist. Sollte das Sendersignal zu schwach sein, stellt das Gerät automatisch eine stärkere Station aus dem AF-Verzeichnis (Alternativfrequenzen) ein.

3 Wenn der Festsender und entsprechende Stationen des AF-Verzeichnisses nicht empfangbar sind: Wenn Sie innerhalb von 5 Sekunden dieselbe Stationstaste erneut drücken, sucht das Gerät nach einem Sender aus dem PI-Verzeichnis (Programm-Identifizierung). Wenn im aktuellen Gebiet noch immer keine Sendung empfangbar ist, zeigt das Gerät die Frequenz des Festsenders an, und die Stationsanzeige verschwindet. Falls das Signal eines eingestellten Ortssenders schwächer wird und nicht mehr empfangen werden kann, drücken Sie dieselbe Stationstaste noch einmal, um den Ortssender eines anderen Gebiets einzustellen.

HINWEIS

Einzelheiten zum Einspeichern von RDS-Sendern finden Sie im Abschnitt "Rundfunkempfang". RDS-Sender können nur in den Bändern UKW1 und UKW2 gespeichert werden.

Ein- und Ausschalten des Notfallalarms

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt.
2 Wählen Sie mit Stationstaste 3 zwischen "PTY31 ON" (eingeschaltet) und "PTY31 OFF" (ausgeschaltet). Im PTY31 ON-Modus gibt das Gerät bei Empfang des PTY31-Signals (Sondersendung) eine Sonderdurchsage.
3 Drücken Sie die SETUP-Taste, um die gewählte Betriebsart zu aktivieren.

Empfang von Verkehrsnachrichten

1 Drücken Sie die T.INFO-Taste, um auf

Verkehrsfunkempfang zu schalten.

Bei aktiviertem Verkehrsfunkempfang wird "T.INFO" auf dem Display angezeigt.

2 Drücken Sie die Taste DN I◀◀ (abwärts) bzw.

▶▶I UP (aufwärts), um den gewünschten Verkehrsfunksender einzustellen. Wenn ein Verkehrsfunksender empfangen wird, leuchtet die Anzeige "TP" zur Bestätigung.

Ausgestrahlte Verkehrsfunkdurchsagen werden automatisch empfangen und wiedergegeben. Solange keine Verkehrsnachrichten gesendet werden, verbleibt das Gerät im Bereitschaftszustand für Verkehrsfunkempfang. Sobald eine Verkehrsfunkdurchsage gegeben wird, schaltet das Gerät automatisch auf deren Empfang um, wobei auf dem Display 5 Sekunden lang "TRF-INFO" und danach wieder die PS-Anzeige erscheint.

Nach der Durchsage schaltet das Gerät wieder auf Verkehrsfunk- Empfangsbereitschaft.

HINWEISE

• Wenn die Verkehrsfunk-Signalstärke beim Empfang einer Durchsage unter den Mindestpegel abfällt und die Durchsage nicht mehr empfangbar ist, verbleibt das Gerät etwa 1 Minute lang im Verkehrsfunk-Empfangszustand. Sollte die Signalstärke länger als 1 Minute unter dem Mindestwert liegen, erzeugt das Gerät einen Alarmton.
• Wenn Sie eine gerade durchgesagte Verkehrsnachricht nicht hören möchten, tippen Sie die T.INFO-Taste leicht an, um den Empfang abzubrechen. Das Gerät schaltet dabei auf Verkehrsfunk-Empfangsbereitschaft zurück und gibt die nächste Durchsage automatisch wieder.
• Wenn die Lautstärke während des Empfangs einer Verkehrsnachricht geändert wird, speichert das Gerät die neue Einstellung. Die nächste Verkehrsfunk-Durchsage wird danach automatisch mit der gespeicherten Lautstärke wiedergegeben.

PTY-Funktion (Abstimmung nach Programmtyp)

1 Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt.
2 Drücken Sie die PTY-Taste, um die PTY-Funktion zu aktivieren. Der Programmtyp des gegenwärtig eingestellten Senders wird nun 5 Sekunden lang auf dem Display angezeigt.

• Falls keine PTY-Information empfangen wird, zeigt das Display "NO PTY" an.
• Wenn es sich nicht um einen RDS-Sender handelt, wird "NO RDS" angezeigt.

HINWEIS

Wenn Sie nach der PTY-Taste innerhalb von 5 Sekunden keine andere Taste drücken, wird die PTY-Funktion automatisch wieder aufgehoben.

3 Drücken Sie innerhalb von 5 Sekunden nach Aktivieren der PTY-Funktion die Taste DN I◀◀ bzw.

▶▶▶ UP, um den gewünschten Programmtyp zu wählen. Bei jedem Tastendruck wird zum jeweils nächsten Programmtyp der Liste weitergeschaltet.

4 Drücken Sie innerhalb von 5 Sekunden nach Auswählen des Programmtyps die PTY-Taste, um den Suchlauf nach einem Sender mit einem entsprechenden Programm zu starten.

Der gewählte Programmtyp blinkt während des Suchlaufs auf dem Display und wird kontinuierlich angezeigt, sobald ein entsprechender Sender gefunden wurde.

Wenn kein Sender gefunden wird, erscheint "NO PTY" 5 Sekunden lang auf dem Display.

5 Drücken Sie die "F"-Taste (Funktion) zum Umschalten auf Normalbetrieb. Die Funktionsanzeige über der Taste "F" leuchtet.

Empfang von Verkehrsnachrichten beim Hören von Musik (Cassette oder Rundfunkprogramm)

1 Drücken Sie die T.INFO-Taste wiederholt, bis "T.INFO" auf dem Display angezeigt wird.
2 Falls noch kein Verkehrsfunksender eingestellt ist, wählen Sie mit der Taste DN I◀◀ (abwärts) bzw.

▶▶ UP (aufwärts) den gewünschten Sender.

• Sobald eine Durchsage empfangen wird, schaltet das Gerät den Ton der Cassette bzw. des UKW-Programms stumm.
• Nach der Durchsage schaltet das Gerät dann wieder auf Cassettenwiedergabe bzw. normalen Rundfunkempfang um.

Wenn Verkehrsnachrichten nicht empfangbar sind:

Bei Rundfunkempfang:

Sollte das TP-Signal länger als 1 Minute ausbleiben, ist ein Alarmton zu hören.

Bei cassettenwiedergabe:

Wenn das TP-Signal nicht mehr empfangen wird, wechselt das Gerät automatisch zu einem Verkehrsfunksender auf einer anderen Frequenz.

HINWEIS

Der Empfänger ist mit einer EON-Funktion (Enhanced Other Networks) ausgestattet, die das AF-Verzeichnis um zusätzliche Alternativfrequenzen erweitert. Während ein RDS EON-Sender empfangen wird, ist die Anzeige EON auf dem Display zu sehen. Wenn der empfangene Sender keine Verkehrsdurchsagen ausstrahlt, stellt der Empfänger stattdessen automatisch einen entsprechenden Verkehrsfunksender ein.

3 Zum Abschalten des Verkehrsfunkempfangs drücken Sie die T.INFO-Taste. Die Anzeige "T.INFO" verschwindet dabei zur Bestätigung.

Nachrichten-Empfangspriorität

Mit Hilfe der NEWS-Funktion können Sie das Gerät so voreinstellen, daß ausgestrahlte Nachrichten Empfangspriorität haben. Die Nachrichten-Empfangspriorität verhütet, daß Sie wichtige Nachrichtensendungen verpassen, indem sie bei Sendebeginn der Nachrichten automatisch die gerade empfangene Sendung unterbricht und auf den anderen Sender umschaltet. Diese Funktion kann bei MW- und LW-Empfang nicht genutzt werden.

1 Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt.

2 Halten Sie die NEWS-Taste gedrückt, um die Nachrichten-Empfangspriorität einzuschalten. "NEWS" leuchtet im Display auf.

- Zum Abschalten der NEWS-Funktion drücken Sie die NEWS-Taste ein weiteres Mal.

HINWEIS

Bei der NEWS-Funktion wird die Lautstärke im Gegensatz zur T.INFO-Funktion nicht automatisch angehoben.

3 Drücken Sie die "F"-Taste (Funktion) zum Umschalten auf Normalbetrieb. Die Funktionsanzeige über der Taste "F" leuchtet.

Empfang von RDS-Ortssendern

1 Halten Sie die SETUP-Taste mindestens 3 Sekunden lang gedrückt, um den Funktionseinstellmodus zu aktivieren.
2 Drücken Sie die Stationstaste 2, um die Ortssender-Empfangsfunktion einzuschalten (REG ON) bzw. auszuschalten (REG OFF). In der REG OFF-Betriebsart empfängt das Gerät automatisch den jeweiligen RDS-Ortssender.
3 Drücken Sie die SETUP-Taste, um den Einstellbetrieb zu beenden.

Cassettenwiedergabe

Einlegen/Entnehmen einer Cassette

1 Schieben Sie eine Cassette mit dem freiliegenden Band nach rechts in den Cassetteneinschub.

Wenn die Cassette eingelegt ist, beginnt die Wiedergabe automatisch, und im Display erscheint "TAPE".

2 Drücken Sie die Auswurftaste (▲), um die Cassette auszuwerfen.

• Wenn Sie das Gerät ausschalten oder das Bedienteil abnehmen, schaltet der Logikmechanismus automatisch auf PAUSE-Betrieb. Dadurch soll verhindert werden, daß das Band durch längeres Andrücken der Andruckwalzen deformiert wird.
• Automatische Metallband-Einstellung Wenn ein Metallband eingelegt wird, stellt das Deck automatisch die Vormagnetisierung entsprechend höher ein, wie bei Metall- und andere Bändern mit hoher Vormagnetisierung ein, um optimalen Klang zu erzielen.

Normale Wiedergabe und Pause

1 Legen Sie eine Cassette ein (sollte bereits eine Cassette eingelegt sein, drücken Sie die Source-Taste, um von Rundfunkempfang bzw. CD-Wechsler-Betrieb auf Cassettenwiedergabe umzuschalten). Die Wiedergabe setzt nun ein, und auf dem Display wird zur Bestätigung "TAPE" und die spielende Cassettenseite (Bandlaufrichtung △ oder ▼ angezeigt. Am Bandende kehrt der Spieler die Laufrichtung automatisch um und spielt die andere Seite der Cassette.

2 Drücken Sie die ▶/II-Taste, um die Wiedergabe zu unterbrechen (Pause-Betrieb). "PAUSE" wird auf dem Display angezeigt. Zum Fortsetzen der Wiedergabe drücken Sie die Taste ein weiteres Mal.
3 Zum Beenden der Wiedergabe und Auswerfen der Cassette drücken Sie die Auswurftaste (▲). Die Cassettenseitenanzeige verschwindet dabei vom Display.

Dolby-B-Rauschunterdrückung (nur TDM-7586RB/TDM-7584R)

1 Legen Sie eine mit Dolby-B-Rauschunterdrückung bespielte Cassette ein, und drücken Sie dann die B NR-Taste. Die "B NR" wird nun auf dem Display angezeigt. Bei aktivierter Dolby-Rauschunterdrückung werden Cassetten, die mit Dolby-B-Rauschunterdrückung bespielt wurden, mit vermindertem Bandrauschen wiedergegeben. Zum Abschalten der Dolby-Rauschunterdrückung drücken Sie die Taste ein weiteres Mal.

Wiederholte Wiedergabe eines Titels

1 Wenn Sie die REPEAT-Taste drücken, wird der aktuelle Titel wiederholt gespielt. Bei aktivierter Wiederholfunktion leuchtet die Anzeige "RPT" zur Bestätigung.

Zum Abschalten der Wiederholfunktion drücken Sie die REPEAT-Taste ein weiteres Mal. Die Anzeige "RPT" erlischt dabei zur Bestätigung.

Leerstellensprungfunktion (B.SKIP)

1 Zum Abspielen von Cassetten mit 15 Sekunden oder länger andauernden unbespielten Bandabschnitten können Sie die B. SKIP-Taste drücken, um solche Leerstellen automatisch zu überspringen. Die Anzeige "B.S." erscheint dabei zur Bestätigung auf dem Display. Zum Abschalten der Leerstellensprungfunktion drücken Sie die B. SKIP-Taste ein weiteres Mal, so daß die Anzeige "B.S." wieder verschwindet.

Cassettenwiedergabe

Vor- und Zurückspulen des Bands

1 Wenn Sie während der Wiedergabe die DN I◀◀- bzw. ▶▶▶ UP-Taste drücken, wird das Band schnell zurück- bzw. vorgespult. Die Cassettenseitenanzeige (△ oder ▷) blinkt dabei zur Bestätigung, während die Umspulanzeige (>> oder <<) auf dem Display "läuft".
- bzw. UP-Taste drücken, wird das Band schnell zurück- bzw. vorgespult.
Die Cassettenseitenanzeige ( oder blinkt dabei zur Bestätigung, während die Umspulanzeige (>> oder <<) auf dem Display "lauft".
Wenn Sie das Band bis zu seinem Anfang zurückspulen lassen, schaltet der
Cassettenspieler dort automatisch auf
Wiedergabe um und spielt dieselbe Seite der Cassette noch einmal. Beim Vorspulen bis zum Bandende wird die Bandlaufrichtung umgekehrt, wonach die andere Seite der Cassette spielt.
2 Drücken Sie die ▶▶▶ UP-Taste beim Vorspulen, um den Vorspulvorgang zu stoppen und die Wiedergabe fortzusetzen.
Drücken Sie die DN I◀◀-Taste (abwärts) beim Rückspulen, um den Rückspulvorgang zu stoppen und die Wiedergabe fortzusetzen.
Das Blinken der Bandseitenanzeige stoppt.

Programmsuchlauf

1 Wenn Sie die SCAN-Taste drücken, werden die Titel auf der Cassette der Reihe nach jeweils 10 Sekunden lang angespielt. "SCAN" wird zur Bestätigung auf dem Display angezeigt.

Drücken Sie am gewünschten Titel wieder die SCAN-Taste, um die Funktion abzuschalten.

HINWEIS

Für ordnungsgemäßen Anspielbetrieb müssen die Leerstellen zwischen den Titeln mindestens 4 Sekunden lang sein.

Manuelle Bandumkehr

1 Beim Abspielen einer Cassette können Sie mit PROG-Taste die Bandlaufrichtung umkehren, um die andere Seite der Cassette zu hören. Die Cassettenseitenanzeige ( oder informiert über die jeweilige Laufrichtung.

Titelsuchlauf

1 Um das Band schnell bis zum Anfang des spielenden Titels zurücklaufen zu lassen, tippen Sie die P.S. DN-Taste während der Wiedergabe einmal kurz an. Für Suchlauf zu einem der davorliegenden Titel drücken Sie die Taste wiederholt, bis die gewünschte Zahl an Titelsprüngen auf dem Display angezeigt wird. Beim ersten Antippen der Taste erscheint zunächst "PS-1" auf dem Display, wonach die Zahl bei jeder weiteren Tastenbetätigung um 1 zunimmt (bis max. "PS-9"). Die blinkende Cassettenseitenanzeige gibt an, in welcher Richtung der Suchlauf ausgeführt wird. Wenn Sie das Band schnell bis zum Anfang des nächsten Titels vorlaufen lassen möchten, tippen Sie die P.S. UP-Taste während der Wiedergabe einmal kurz an. Für Suchlauf zu einem der nachfolgenden Titel drücken Sie die Taste wiederholt, bis die gewünschte Zahl an Titelsprüngen auf dem Display angezeigt wird. Beim ersten Antippen der Taste erscheint zunächst "PS+1" auf dem Display, wonach die Zahl bei jeder weiteren Tastenbetätigung um 1 zunimmt (bis max. "PS+9"). Die blinkende Cassettenseitenanzeige gibt an, in welcher Richtung der Suchlauf ausgeführt wird.

HINWEISE

• Der Titelsuchlauf arbeitet nur während der Wiedergabe.
• Sie können per Titelsuchlauf maximal bis zum 9. Titel in Vorwärtsrichtung bzw. bis zum 8. Titel in Rückwärtsrichtung springen.

CD-Wechsler-Wiedergabe

Bedienung des CD-Wechslers (Sonderzubehör)

Wenn als Teil der Anlage am 8poligen DIN-Anschluß ein als Sonderzubehör erhältlicher Alpine "CD-Wechsler (M-Bus)" mit 6-CD-Magazin angeschlossen ist, können Sie auch dieses Gerät mit den Tasten Ihres TDM-7586RB/TDM-7584R/TDM-7582R bedienen.

HINWEIS

Die CD-Bedienelemente am TDM-7586RB/TDM-7584R/TDM-7582R arbeiten nur in Verbindung mit einem CD-Wechsler, der entsprechend am TDM-7586RB/TDM-7584R/TDM-7582R angeschlossen ist.

1 Zum Aktivieren des CD-Wechsler drücken Sie die SOURCE-Taste. Das Display zeigt danach die Nummer der gewählten CD und die des aktuellen Titels an.
2 Vergewissern Sie sich, daß die Funktionsanzeige leuchtet, und wählen Sie dann mit den Stationstasten die gewünschte CD im CD-Wechsler aus.
3 Zum vorübergehenden Unterbrechen der Wiedergabe drücken Sie die ▶/II-Taste, um auf Pause zu schalten. Zum Fortsetzen der Wiedergabe drücken Sie die ▶/II-Taste ein weiteres Mal.

HINWEISE

• Wenn die "F" Anzeige leuchtet, arbeiten die CD-Wahltasten nicht.
• Drücken Sie die SOURCE-Taste, um auf CHANGER-Betrieb umzuschalten.

Titelsuchlauf

1 Mit der DN I◀◀-Taste können Sie zum Anfang des aktuellen Titels zurückgehen. Um einen der davorliegenden Titel anzufahren, tippen Sie die Taste wiederholt an, bis der gewünschte Titel erreicht ist.

Mit der ▶▶▶I UP-Taste können Sie zum Anfang des nächsten Titels vorgehen. Um einen der nachfolgenden Titel anzufahren, tippen Sie die Taste wiederholt an, bis der gewünschte Titel erreicht ist.

HINWEIS

Der Suchlauf zu einem Titel ist sowohl während der Wiedergabe als auch im Pausenzustand möglich.

Schneller Vor- und Rücklauf

1 Halten Sie die Taste DN I◀◀ (Rücklauf) bzw. ▶▶I UP (Vorlauf) gedrückt, bis der gewünschte Wiedergabepunkt erreicht ist.

HINWEIS

Schnellyvorlauf und Rücklauf sind nur während der Wiedergabe möglich.

CD-Wechsler-Wiedergabe

Wiederholte Wiedergabe eines Titels oder einer CD

1 Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt.
2 Wählen Sie mit der REPEAT-Taste "RPT" oder "RPT ALL", um den aktuellen Titel oder die gesamte CD wiederholt abzuspielen.

HINWEIS

Bei aktivierter Zufallswiedergabe (M.I.X.) können einzelne Titel nicht wiederholt gespielt werden.

3 Drücken Sie die "F"-Taste (Funktion) zum Umschalten auf Normalbetrieb. Die Funktionsanzeige über der Taste "F" leuchtet.

Zufallswiedergabe

1 Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt.
2 Drücken Sie die M.I.X.-Taste während der CD-Wiedergabe oder im Pausenzustand. Die Anzeige M.I.X. erscheint dabei auf dem Display. Die CD-Titel werden nun in zufälliger Reihenfolge abgespielt. Nachdem alle Titel der aktuellen CD einmal gespielt wurden, wechselt das Gerät zur nächsten CD, um deren Titel in zufälliger Reihenfolge zu spielen.

Die Wiedergabe in zufälliger Reihenfolge wird fortgesetzt, bis Sie die M.I.X.-Betrieb wieder aufheben.

Zum Abschalten der Funktion drücken Sie die M.I.X.-Taste ein weiteres Mal, so daß die Anzeige M.I.X. nicht mehr zu sehen ist.

3 Drücken Sie die "F"-Taste (Funktion) zum Umschalten auf Normalbetrieb. Die Funktionsanzeige über der Taste "F" leuchtet.

HINWEIS

Bei aktivierter Zufallswiedergabe (M.I.X.) können einzelne Titel nicht wiederholt gespielt werden.

Programmsuchlauf

1 Drücken Sie die "F"-Taste (Funktion). Die Funktionsanzeige über der Taste "F" erlischt.
2 Drücken Sie die SCAN-Taste, um die ersten 10 Sekunden jedes Titels auf der CD anzuspielen. Im Display erscheint die CD-Nummer, die Meldung "SCAN" und die momentan gespielte Titelnummer.

Drücken Sie die SCAN-Taste erneut, um zum Normalbetrieb zurückzuschalten.

3 Drücken Sie die "F"-Taste (Funktion) zum Umschalten auf Normalbetrieb. Die Funktionsanzeige über der Taste "F" leuchtet.

Anzeige von CD-Titeln (nur TDM-7586RB/TDM-7584R)

Bei CDs mit eingegebenen Titeln können diese Titel angezeigt werden. (Betiteln von CDs siehe Seite 15.)

1 Drücken Sie die TITLE-Taste im CD-Betrieb. Bei jedem Tastendruck schaltet das Display um.

Betiteln von CDs (nur TDM-7586RB/TDM-7584R)

1 Drücken Sie die TITLE-Taste, um auf Betitelungs-Betrieb zu schalten. (Siehe Seite 15.)
2 Vergewissern Sie sich, daß die Funktionsanzeige über der Taste "F" leuchtet, und wählen Sie dann mit den Stationstasten die zu betitelnde CD aus.
3 Drücken Sie die TITLE-Taste mindestens 3 Sekunden lang. Die erste Stelle blinkt.
4 Drücken Sie die DN I◀◀ oder ▶▶I UP Taste wiederholt, bis das gewünschte Zeichen für die Betitelung erscheint.
5 Drücken Sie die TITLE-Taste, um das erste Zeichen zu speichern. Das Zeichen hört zu blinken auf, und das Display schaltet automatisch zum nächsten Zeichen weiter. Wenn das nächste Zeichen blinkt, wählen Sie das hier einzugebende Zeichen für den Titel.

6 Geben Sie wie in Schritt 4 und 5 oben erläutert den ganzen Namen ein. Wenn Sie das achte Zeichen eingeben, wird der Titel automatisch gespeichert. Wenn Sie einen Titel mit weniger als 8 Zeichen eingeben (z. B. einen Titel aus 3 Zeichen): Wenn Sie alle 3 Zeichen eingegeben haben, blinkt die 4. Stelle. Fahren Sie wie in Schritt 7 erläutert fort, um die Namenseingabe abzuschließen.
7 Halten Sie die Taste TITLE mindestens 3 Sekunden lang gedrückt, um den Titel zu speichern.

HINWEIS

• Wenn die Speicherkapazität für CD-Titel aufgebraucht ist, erscheint die Meldung "FULL DATA" im Display, um anzuzeigen, daß keine weiteren Titel gespeichert werden können.
• Wenn Sie einen Titel löschen wollen, geben Sie für alle Zeichen das Symbol "R" ein.

Löschen von CD-Titeln (nur TDM-7586RB/TDM-7584R)

1 Drücken Sie die TITLE-Taste, um auf Betitelung-Betrieb zu schalten. Halten Sie die Taste mindestens 3 Sekunden lang gedrückt.
2 Drücken Sie die SOURCE-Taste und halten Sie sie mindestens 3 Sekunden lang gedrückt, um den Titel-Löschen-Betrieb einzuschalten. Im Display blinkt der betreffende Titel.
3 Drücken Sie die Taste DN I◀◀ (abwärts) oder ▶▶I UP (aufwärts) wiederholt, bis der zu löschen gewünschte Titel im Display erscheint.
4 Drücken Sie die SOURCE-Taste und halten Sie sie mindestens 3 Sekunden lang gedrückt, um den im Display gezeigten Titel zu löschen.
5 Halten Sie die TITLE-Taste mindestens 3 Sekunden lang gedrückt, um den Titel-Löschen-Betrieb aufzuheben.

Funktionen auf der Fernbedienung

Bedienelemente an der Fernbedienung (nur TDM-7586RB/TDM-7584R)

①Ein/Aus-Taste

Zum Ein- und Ausschalten des Gerätes.

②Source-Taste

Zum Auswählen der gewünschten Tonquelle.

③▶/II Button

Zum Umschalten zwischen Wiedergabe- und Pausemodus bei Kassetten bzw. CDs.

④ANGLE ▲▼-Tasten

Diese Taste hat bei diesem System keine Funktion.

⑤Frequenzband/Programme-Wahltaste

Rundfunkempfang: Zum Auswählen des Frequenzbands

Das Frequenzband wird beim Drücken der Taste nach folgendem Schema gewechselt.

Cassettenwiedergabe: PROG-Taste

Beim Abspielen einer Cassette können Sie mit dieser Taste die Bandlaufrichtung umkehren, um die andere Seite der Cassette zu hören.

⑥Lautstärketasten

Zum Anheben der Lautstärke:

Drücken Sie die △Taste

Zum Senken der Lautstärke:

Drücken Sie die ▼Taste.

⑦▲-Taste

Rundfunkempfang: Festsender-Weiterschaltung aufwärts nach folgendem Schema:

Fernbedienungssensor

Cassettenwiedergabe: Wenn Sie das Band schnell bis zum Anfang des nächsten Titels vorlaufen lassen möchten, tippen Sie die Taste während der Wiedergabe einmal kurz an.

CD-Wechsler-Betrieb: CD-Wahltaste (aufwärts) Zum Weiterschalten zur nächsten CD in aufsteigender Folge.

⑧ DN-Taste

Rundfunkempfang: Sendersuchlauf abwärts CD-Wechslermodus: Suchlauf zum Anfang des spielenden Titels.

Cassettenwiedergabe: Wenn Sie während der Wiedergabe die Taste drücken, wird das Band schnell zurückgespult.

⑨▶▶I UP-Taste

Rundfunkempfang: Sendersuchlauf aufwärts CD-Wechslermodus: Für Vorlauf an den Anfang des nächsten Titels.

Cassettenwiedergabe: Wenn Sie während der Wiedergabe die Taste drücken, wird das Band schnell vorgespult.

⑩▼-Taste

Rundfunkempfang: Festsender-Weiterschaltung abwärts nach folgendem Schema:

CD-Wechsler-Betrieb: CD-Wahltaste (abwärts) Zum Weiterschalten zur nächsten CD in absteigender Folge.

Cassettenwiedergabe: Um das Band schnell bis zum Anfang des spielenden Titels zurücklaufen zu lassen, tippen Sie die Taste während der Wiedergabe einmal kurz an.

⑪Stummschaltungstaste

Mit dieser Taste kann die Lautstärke um 20 dB gedämpft werden. Zum Aufheben der Stummschaltung drücken Sie die Taste ein weiteres Mal.

⑫Klangprozessor-Taste

Diese Taste hat bei diesem System keine Funktion.

Batteriewechsel

Geeignete Batterien: zwei R03-Zellen (Größe "AAA") oder gleichwertige Trockenbatterien.

1 Öffnen des Batteriefachdeckels Drücken Sie auf den Deckel, und ziehen Sie ihn dabei in Pfeilrichtung ab.

2 Einlegen der Batterien Legen Sie die Batterien mit korrekt ausgerichteten Polen ein, wie in der Abbildung dargestellt.

3 Schließen des Deckels Schieben Sie den Deckel in Pfeilrichtung, bis er hörbar einrastet.

Falls beim Betrieb ein Problem auftreten sollte, schalten Sie das Gerät aus und dann wieder ein. Wenn das Gerät auch dann noch nicht normal funktionniert, prüfen Sie bitte zunächst die in der unten abgedruckten Übersicht aufgeführten Punkte, die Ihnen die Suche nach der möglichen Ursache erleichtern sollen. Prüfen Sie bitte auch die Anschlüsse und ggf. die übrigen Anlagenkomponenten. Sollte sich das Problem nicht beseitigen lassen, wenden Sie sich bitte an einen autorisierten Alpine-Fachhändler.

Anzeige

Gerät reagiert nicht; keine Anzeige.

• Zündung ausgeschaltet.

- Wenn das Gerät gemäß den Einbau- und Anschlußhinweisen angeschlossen ist, wird es bei ausgeschalteter Zündung nicht mit Strom versorgt.

• Bordnetz-Anschlußfehler.

- Die Anschlüsse an das Bordnetz prüfen.

- Sicherung durchgebrannt.

- Die Sicherung am Batteriekabel prüfen und gegebenenfalls durch eine gleichwertige Ersatzsicherung ersetzen.

- Mikroprozessor-Fehlfunktion durch elektrische Störungen o. dgl.

- Reset-Schalter mit einem Kugelschreiber oder einem anderen spitzen Gegenstand hineindrücken.

Radio

Kein Empfang.

- Antenne nicht oder schlecht angeschlossen.

- Prüfen, ob die Antenne richtig angeschlossen ist; ggf. Antenne oder Antennenkabel auswechseln.

Suchlaufabstimmung arbeitet nicht.

• Schlechte Empfangslage.

- Tuner auf DX-Betriebsart (Nah- und Fernsenderempfang) stellen.

- Wenn es sich nicht um ein bekanntes "Empfangsloch" handelt, liegt die Antenne möglicherweise nicht an Masse oder ist nicht richtig angeschlossen.

- Die Antennenanschlüsse prüfen. Die Antenne muß an der Einbaustelle an Masse liegen.

- Antenne zu kurz. Sicherstellen, daß die Antenne ganz ausgefahren ist.

- Sollte die Antenne defekt sein, muß sie durch eine neue ersetzt werden.

Starkes Empfangsrauschen.

- Antenne zu kurz. Sicherstellen, daß die Antenne ganz ausgefahren ist.

- Sollte die Antenne defekt sein, muß sie durch eine neue ersetzt werden.

- Antenne liegt nicht an Masse.

- Sicherstellen, daß die Antenne an der Einbaustelle an Masse liegt.

Cassette

Dumpfer Klang.

• Verschmutzter Tonkopf.

- Tonkopf reinigen.

- Falsche Dolby-Rauschunterdrückungseinstellung. (nur TDM-7586RB/TDM-7584R).

- Einstellung der Dolby-Rauschunterdrückungstaste prüfen.

CD

CD-Wechsler arbeitet nicht.

- Zu hohe Umgebungstemperatur (über 50°C).

- Fahrgastzelle bzw. Kofferraum abkühlen lassen.

Tonschwankungen.

- Feuchtigkeitskondensation im CD-Laufwerk.

- Warten (ca. 1 Stunde), bis sich die Feuchtigkeit verflüchtigt hat.

Schnellvorlauf bzw. Rücklauf nicht möglich.

- Defekte CD.

- CD entnehmen und aussondern. Defekte CDs können das Laufwerk beschädigen.

Tonaussetzer auf schlechter Fahrbahn.

• CD-Wechsler nicht gut eingebaut.

- Gerät fest einbauen.

• CD stark verschmutzt.

- CD reinigen.

- CD verkratzt.

- Andere CD verwenden.

Tonaussetzer ohne externe Einflüsse.

• Verschmutzte bzw. verkratzte CD.

CD reinigen. Schadhafte CDs aussondern.

CD-Single (8 cm) nicht abspielbar.

- Kein Single-Adapter.

- CD-Single mit Hilfe eines Single-Adapters in das Magazin einlegen (von Alpine empfohlenen Adapter verwenden).

Fehlermeldungen für CD-Wechsler

HI TEMP

• Schutzschaltung aktiviert (zu hohe Temperatur).
• Die Anzeige verschwindet, sobald die Temperatur wieder normale Werte angenommen hat.

ERROR - 01

• Störung im CD-Wechsler.
- Alpine-Händler um Rat fragen. Magazin-Auswurftaste drücken und Magazin herausziehen. Anzeige prüfen. Magazin wieder einschieben. Falls das Magazin nicht herausgezogen werden kann, den Alpine-Händler benachrichtigen.
• Magazin kann nicht ausgeworfen werden.
- Magazin-Auswurftaste drücken. Wenn das Magazin nicht ausgeworfen wird, den Alpine-Händler benachrichtigen.

ERROR - 02

• Ü berzählige CD im Laufwerk.
• Eject-Taste drücken. Nach dem Auswerfen ein leeres CD-Magazin in den CD-Wechsler schieben, um die CD zu entfernen.

NO MAGZN

• Kein Magazin im CD-Wechsler.
• Magazin einschieben.

NO DISC

• Keine CD im Fach.
• Magazinfach mit CD wählen.

Technische Daten

UKW-TEIL

Empfangsbereich 87,5 bis 108,0 MHz
Mono-Nutzempfindlichkeit 0,7 μV
Geräuschberuhigung, 50 dB 1,1 μV
Ausweichkanaltrennschärfe 80 dB
Störabstand 65 dB
Stereotrennung 35 dB

MW-TEIL

Empfangsbereich 531 bis 1.602 kHz
Empfindlichkeit (IEC-Standard)
25,1 μV/28 dB

LW-TEIL

Empfangsbereich 153 bis 281 kHz
Empfindlichkeit (IEC-Standard)
31,6 μV/30 dB

CASSETTENTEIL

Bandgeschwindigkeit 4,8 cm/s ±0,7%
Gleichlaufschwankungen 0,06% WRMS
Rauschabstand
Mit Dolby-B-Rauschunterdrückung
(nur TDM-7586RB/TDM-7584R) 68 dB
Ohne Dolby-Rauschunterdrückung
60 dB

Frequenzgang

Mit Alpine-Testband 30 bis 20.000 Hz

FERNBEDIENUNG

(nur TDM-7586RB/TDM-7584R)

Batterien R03-Trockenzellen (Größe
"AAA")
Anzahl Batterien 2
Abmessungen (B × H × T) 42 × 121 × 23 mm
Gewicht (ohne Batterien) 50 g

ALLGEMEINES

Spannungsversorgung 14,4 V Gleichspannung
(11 bis 16 V zulässig)
Max. Ausgangsleistung* 45 W × 4
Maximale Pre-Output Spannung
2 V/10k ohms
Tiefenregelung ±15 dB bei 30 Hz
Höhenregelung ±10 dB bei 10 kHz
Gewicht 1,4 kg

EINBAUMASSE

Breite 178 mm
Höhe 50 mm
Tiefe 155 mm

FRONTPARTIE

Breite 170 mm
Höhe 46 mm
Tiefe 19 mm

* Betriebsspannung und Eingangssignal max., an 4 Ohm.
Änderungen der technischen Daten und des Designs zum Zwecke der Verbesserung vorbehalten.

Hinweise über die Installation und Anschlüsse

Bitte lesen Sie die folgenden Hinweise und die Seiten 2 und 3 dieser Anleitung vor dem Installieren oder Anschließen des Geräts sorgfältig durch.

Warnung

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlags oder Verletzungsgefahr durch einen Kurzschluß.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, daß Unfallgefahr besteht.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems-bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, daß Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden am Gerät kommen.

Vorsicht

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt, oder es läßt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar, und es kann zu Betriebsstörungen kommen.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, daß es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, daß sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

Vorsichtsmaßregeln

• Damit beim Anschluß keine Kurzschlüsse auftreten können, vor Beginn der Einbauarbeiten das Massekabel vom Minuspol (–) der Batterie abklemmen.
• Sicherungen nur durch solche mit der richtigen amperezahl ersetzen. Nichtbeachtung dieses Punktes kann einen Brand und/oder elektrischen Schlag zur Folge haben.
• Auf korrekten Anschluß der farbcodierten Kabel achten! Anschlußfehler können Betriebsstörungen des Geräts bzw. Fahrzeuges zur Folge haben.
• Die Minusadern (–) der Lautsprecherkabel an Minusklemmen (–) anschließen! Die Minusadern für rechten und linken Kanal dürfen nicht zusammengeschlossen oder an der Karosserie an Masse gelegt werden.
• Nur in fahrzeugen mit 12-V-Bordnetz und Minus (–) an Masse verwenden. Fragen Sie im Zweifelsfall Ihren Händler. Nichtbeachtung dieses Punktes kann einen Brand und/oder elektrischen Schlag zur Folge haben.
• Beim Anschluß an das Kfz-Bordnetz vorsichtig vorgehen! Das Gerät nicht an Kabel anschließen, die anderen Fahrzeugsystemen vorbehalten sind (z. B. Bordcomputer u. dgl.). Beim Anschluß im Sicherungskasten darauf achten, daß die Sicherung des gewählten Stromkreises die für das Gerät vorgeschriebene Amperezahl aufweist. Bei Nichtbeachtung dieses Punkts sind Folgeschäden am Gerät bzw. am Fahrzeug nicht ausgeschlossen. Im Zweifelsfall gibt Ihr ALPINE-Fachhändler gerne Auskunft.
• Der TDM-7586RB/TDM-7584R/TDM-7582R ist mit Cinchbuchsen ausgestattet, die den Anschluß an andere Geräte mit entsprechenden Buchsen (z.B. Verstärker) ermöglichen. Zum Anschließen eines anderen Geräts werden unter Umständen Steckeradapter benötigt. Lassen Sie sich diesbezüglich von Ihrem Alpine-Händler beraten.

WICHTIG!

Notieren Sie sich die Seriennummer des Geräts bitte an der unten angegebenen Stelle, und bewahren Sie die Notiz auf. Das Schild mit der Seriennummer befindet sich an der Unterseite des Geräts.

SERIENNUMMER:
EINBAUDATUM:
EINGEBAUT VON:
GEKAUFT BEI:

Installation

1 Nehmen Sie das Bedienteil vom Gerät ab (siehe Seite 4). Ziehen Sie den Einbaurahmen vom Hauptgerät ab. (siehe Ausbauanweisungen) Schieben Sie den Einbaurahmen dann in das Armaturenbrett.

2 Falls Ihr Fahrzeug mit einer Stützhalterung versehen ist, drehen Sie die lange Sechskantschraube in die Rückseite des TDM-7586RB/TDM-7584R/TDM-7582R und stecken danach die Gummikappe auf den Schraubenkopf. Sollte keine Stützhalterung vorhanden sein, muß das Gerät mit Hilfe einer Stützleiste (nicht mitgeliefert) fixiert werden. Schließen Sie die Kabel des TDM-7586RB/TDM-7584R/TDM-7582R gemäß den Anweisungen im Abschnitt ANSCHLÜSSE an.

HINWEIS

Als Schraube * verwenden Sie eine geeignete Schraube für die Chassis-Gehäusebefestigung.

3 Schieben Sie das TDM-7586RB/TDM-7584R/TDM-7582R bis zum Anschlag in das Armaturenbrett. Vergewissern Sie sich, daß die Verriegelungs- stifte gut einrasten. Schieben Sie das Gerät hierzu fest in das Armaturenbrett, und drücken Sie die Verriegelungsstifte dabei mit einem kleinen Schraubendreher nach unten. Der Rastmechanismus sorgt für einen wackelfreien Sitz und verhütet, daß das Gerät aus Versehen aus dem Armaturenbrett gezogen wird. Bringen Sie danach das Bedienteil wieder an.

1 Nehmen Sie das Bedienteil vom Gerät ab.
2 Drücken Sie die Verriegelungsstifte mit einem kleinen Schraubendreher (oder einem ähnlichen Werkzeug) hoch (siehe Abbildung oben). Nach dem Lösen der ersten Verriegelung ziehen Sie das Gerät ein wenig heraus, so daß der Stift beim Lösen der zweiten Verriegelung nicht wieder eingreifen kann.
3 Ziehen Sie das Gerät mit gelösten Verriegelungsstiften aus dem Einbaurahmen.

Hinweise über die Installation und Anschlüsse

Anschlüsse

①Antennenbuchse

Hier wird der mitgelieferte ISO-Antennen-Konversionsstecker angeschlossen.

② Eingangskabel für Tonunterbrechung (Rosa/Schwarz)

Dieses Kabel wird mit dem Audio- Schnittstellenausgang eines zellularen Funktelefons verbunden, an dem bei Anrufen Masse anliegt.

③Ferneinschaltkabel (Blau/Weiß)

Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des Verstärkers bzw. Signalprozessors.

④Motorantennenkabel (Blau)

Verbinden Sie dieses Kabel mit dem +B-Anschluß der Motorantenne, falls vorhanden.

HINWEIS

Dieses Kabel darf nur zum Steuern der Motorantenne des Fahrzeugs verwendet werden. Verwenden Sie dieses Kabel nicht zum Einschalten eines Verstärkers, eines Signalprozessors usw.

⑤ Kabel für geschaltete Spannungsversorgung (Zündung) (Rot)

Schließen Sie dieses Kabel an eine freie Klemme im Sicherungskasten oder eine andere nicht belegte Versogungsleitung an, die bei eingeschalteter Zündung bzw. in Position ACC (+) 12 V liefert.

⑥Sicherungshalter (15 A)

⑦ Batteriekabel (Gelb)

Verbinden Sie dieses Kabel mit dem Pluspol (+) der Fahrzeugbatterie.

⑧ISO-Spannungsversorgungs-Steckverbinder

⑨Massekabel (Schwarz)

Legen Sie dieses Kabel an einem geeigneten Punkt der Karosserie an Masse. Achten Sie darauf, daß der gewählte Punkt lack- und fettfrei ist, und schrauben Sie das Kabel mit der mitgelieferten Blechschraube gut fest.

⑩ Fernbedienungs-Schnittstellenstecker (nur TDM-7586RB/TDM-7584R)

An die Fernbedienungs-Schnittstellenbox.

⑪ Vorverstärker-Cinchbuchsen für Hecklautsprecher

ROT = rechter Kanal; WEISS = linker Kanal.

⑫ DIN-Steckverbinder

Wird an den DIN-Steckverbinder des CD-Wechslers angeschlossen.

⑬ DIN-Verlängerungskabel

HINWEIS

Ältere Alpine CD-Wechsler wurden mit den üblichen, geraden DIN-Steckverbindern geliefert. In Fällen, in denen ein L-förmiger Steckverbinder den Einbau vereinfacht, kann der Alpine Adapter 4910 ^92 (Sonderzubehör) verwendet werden. (separat erhältlich)

⑭Spannungsversorgungs-Steckverbinder

⑮ ISO-Steckverbinder (Lautsprecherausgänge)

⑯ Kabel für linken Hecklautsprecher (+) (Grün)

⑰ Kabel für linken Hecklautsprecher (−) (Grün/Schwarz)

⑱ Kabel für linken Frontlautsprecher (+) (Weiß)

⑲ Kabel für linken Frontlautsprecher (−) (Weiß/Schwarz)

⑳ Kabel für rechten Frontlautsprecher (−) (Grau/Schwarz)

②1 Kabel für rechten Frontlautsprecher (+) (Grau)

②2 Kabel für rechten Hecklautsprecher (−) (Violett/Schwarz)

②3 Kabel für rechten Hecklautsprecher (+) (Violett)

⑳ Cinch-Verlängerungskabel (separat erhältlich)

Zur Verhütung von Störeinstreungen.

• Achten Sie beim Einbau darauf, daß das Gerät und die Anschluß und Verbindungskabel mindestens 10 cm vom nächsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlußkabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet (falls erforderlich, die Lackschicht an diesem Punkt abkratzen bzw. schmirgeln).
• Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
