BEDIENUNGSANLEITUNG SPC-W84ACRA2-2 ALPINE

Installation Manual / Einbauanleitung

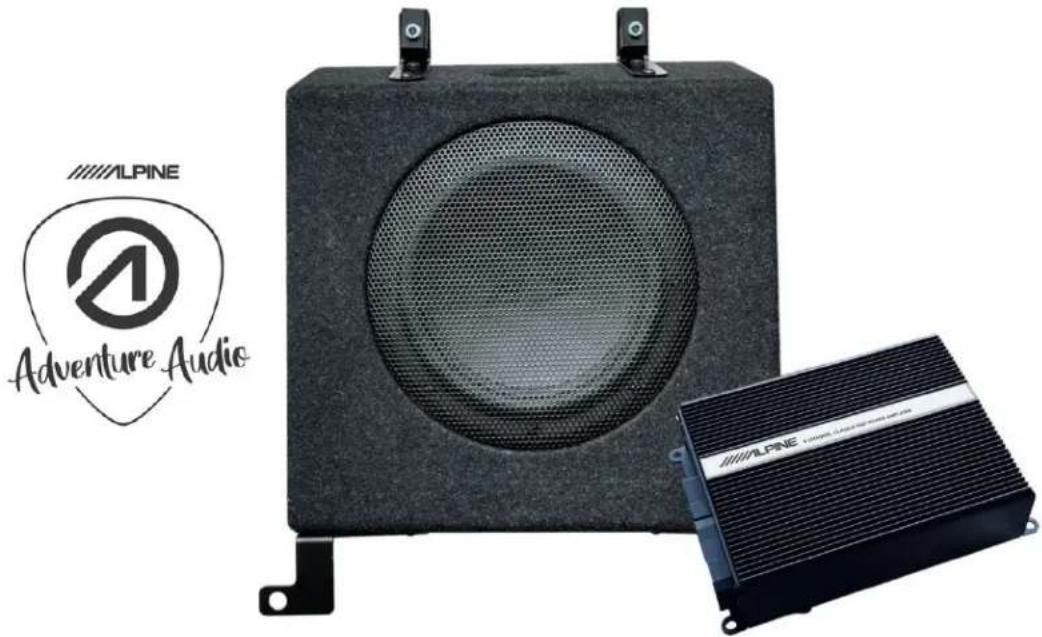

Subwoofer Enclosure & DSP-Amplifier Kit VOLKSWAGEN Crafter-2 (2017>)

For Connectivity to VW OEM-Headunits or Pre-Out of Alpine Headunit with RCA / Für den Anschluss an VW Werksradios oder am Vorverstärkeranschluss von Alpine Radios mit RCA

Please Note!

GE VW-Crafter/ MAN-TGE Subwoofer & DSP-Verstärkerkit für den Anschluss an den Lautsprecherausgang eines VW Werksradios oder für den Anschluss an RCA-Vorverstärkerausgänge eines Alpine Radios oder Multimedia Systems. Mechanisch für den Einbau in der Sitzkonsole unter dem Beifahrersitz entwickelt. Kompatibel mit Drehsitzkonsole (z.B. im Grand California).

Parts list / Teileliste / Liste des pièces

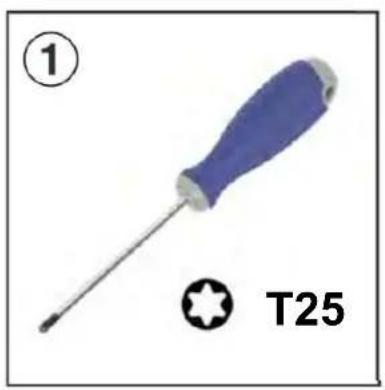

Required tools / benötigte Werkzeuge / Outil requis

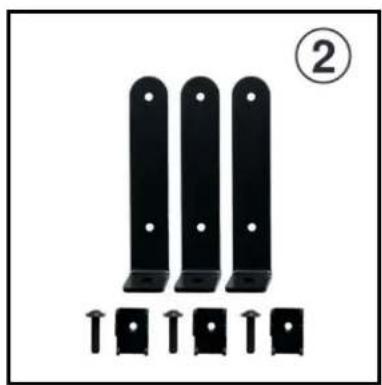

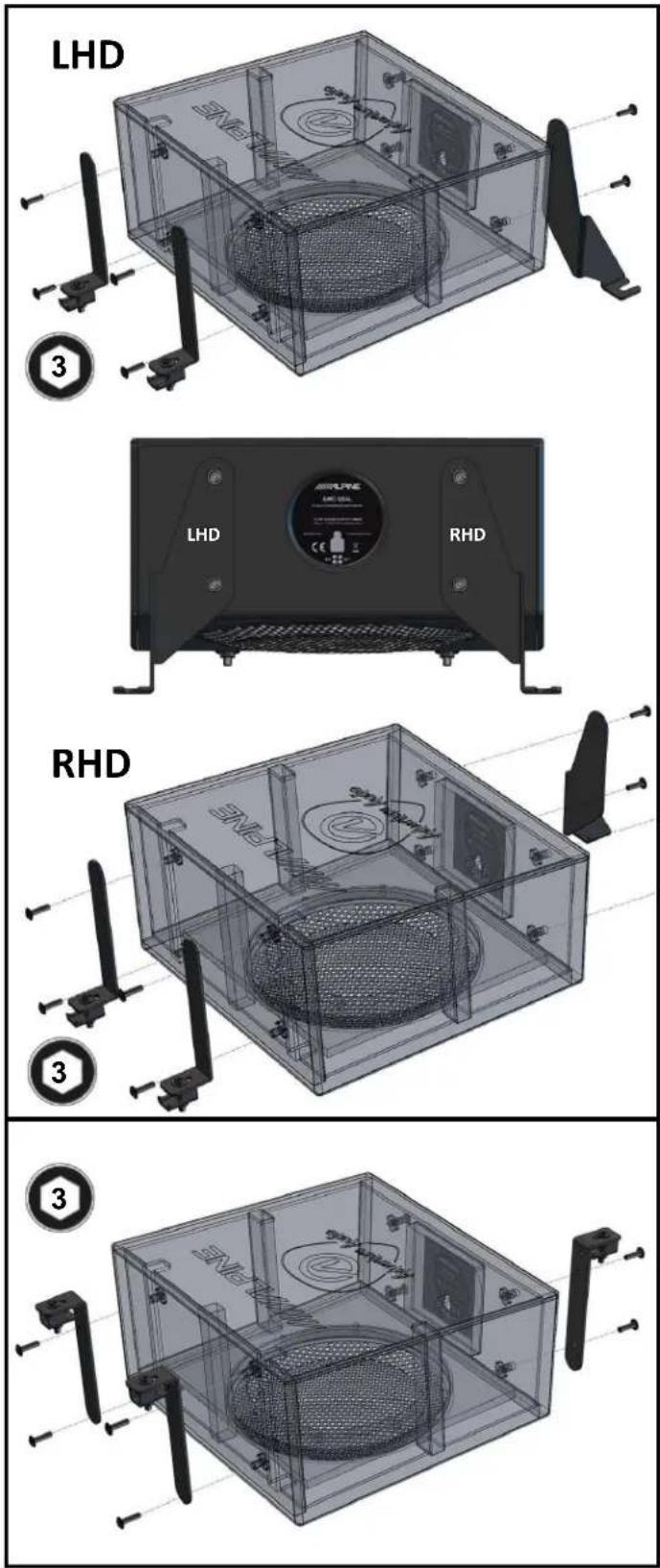

Installieren Sie zwei Winkel des Kit #2 mit den 4 vorinstallierten Inbusschrauben wie rechts abgebildet und den dritten Doppelsitzbank spezifischen Winkel #3 auf der anderen Seite. Bitte beachten Sie, dass zwei verschiedene Winkel #3 beigelegt sind – einer für Linkslenkerfahrzeuge (LHD) sowie ein weiterer für Rechtslenker (RHD)!

EN SINGLE SEAT

Installieren Sie die drei Winkel #2 mit den 6 vorinstallierten Inbusschrauben wie rechts abgebildet.

SPC-W84ACRA2-2

②

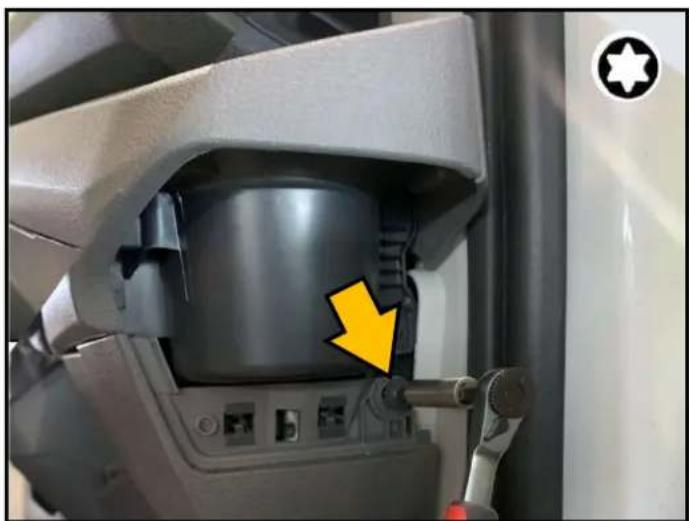

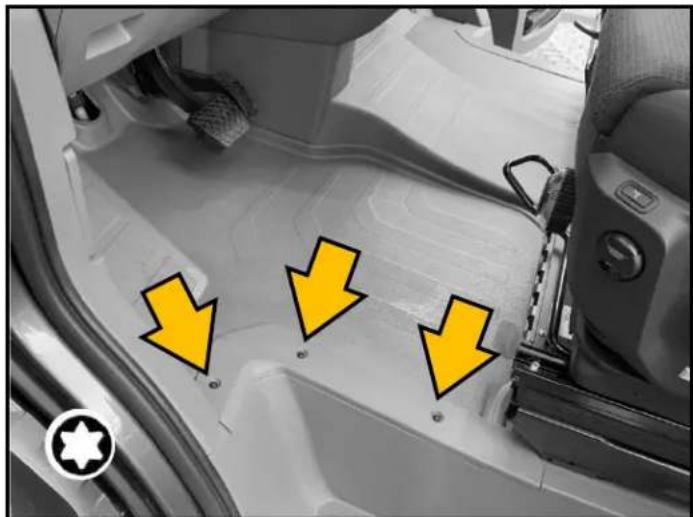

GE Entfernen Sie die 3 Torxschrauben der Einstiegsleiste und entfernen Sie diese.

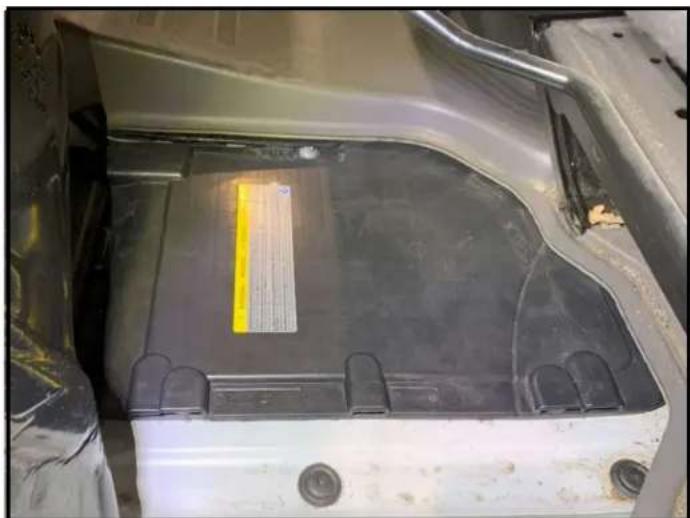

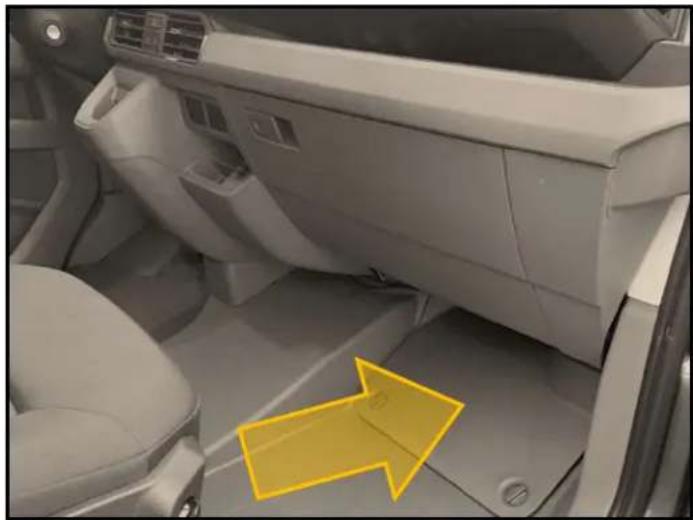

GE Klappen Sie den gummierten Fahrerhausboden nach vorne und entfernen Sie die Batterieabdeckung vor dem Fahrersitz.

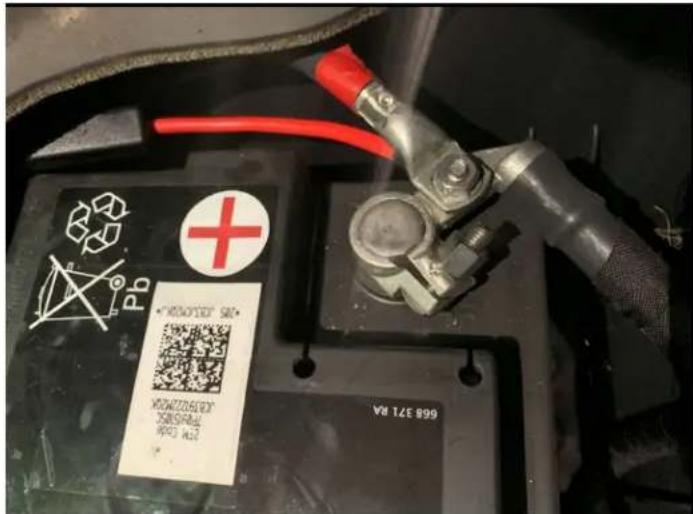

GE Bevor Sie mit der weiteren Demontage von Fahrzeugteilen beginnen klemmen Sie zuvor die Fahrzeugbatterie ab!

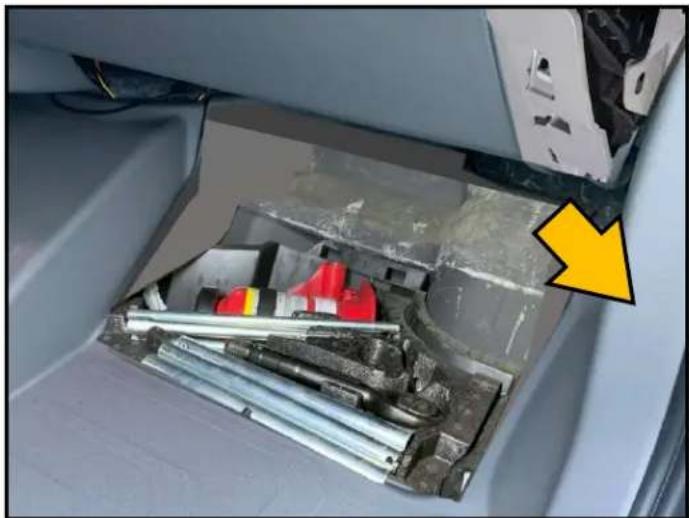

GE Entfernen Sie die Abdeckung des Bordwerkzeugfachs.

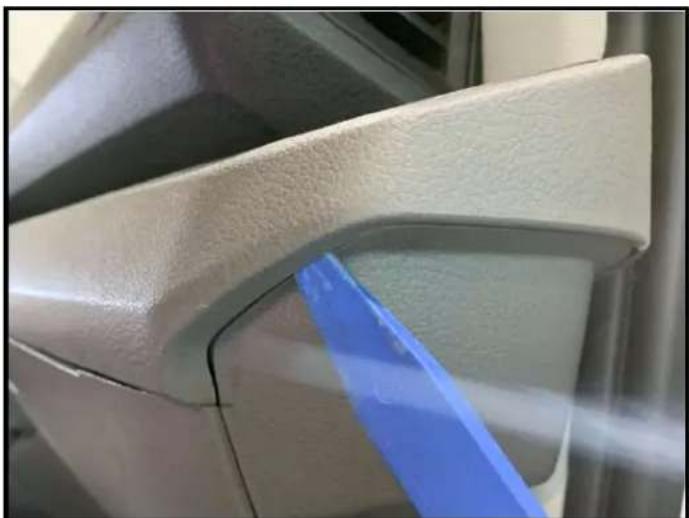

GE Entfernen Sie die seitliche Verkleidung mit einem Kunststoff-Montagehebel.

GE Entfernen Sie die obere Torxschraub der seitlichen Abdeckung.

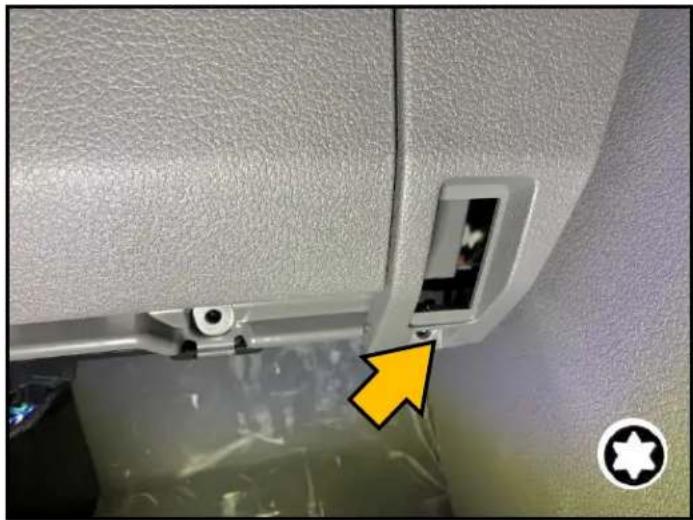

GE Entfernen Sie die untere Torxschraub der Seitenverkleidung neben dem Handschuhfach. (In manchen Fahrzeugen finden Sie auch eine integrierte Fußraumbeleuchtung welche Sie dann abklemmen müssen!)

GE Entfernen Sie die Seitenverkleidung neben dem Handschuhfach.

GE Entfernen Sie die untere Seitenverkleidung..

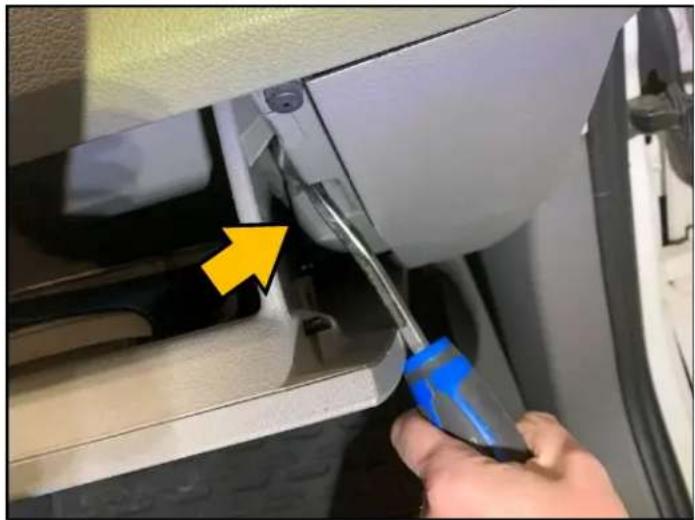

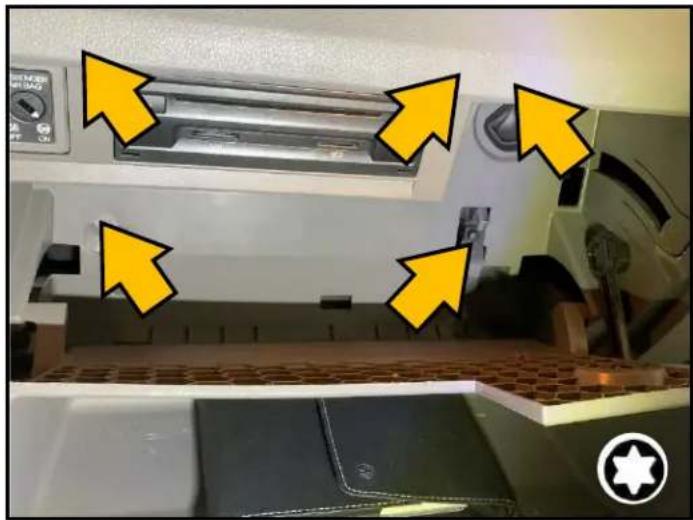

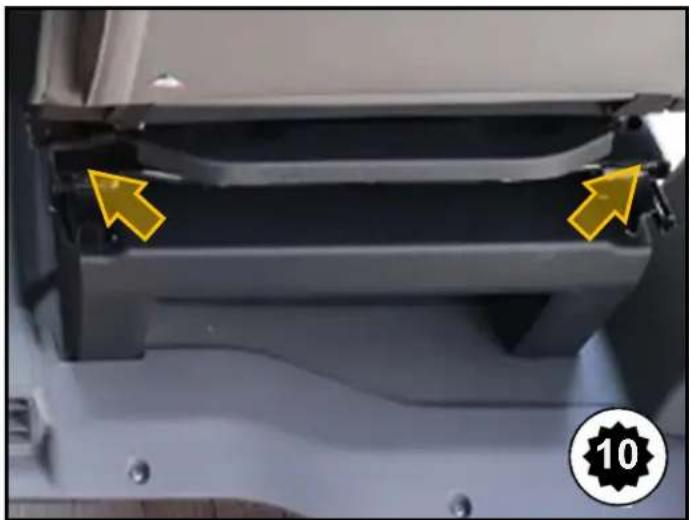

GE Entriegeln Sie die beiden gefederten Verriegelungen des Handschuhfachs in dem Sie diese mit einem Hebel nach außen drücken und ...

⑪

GE ... dabei das Handschuhfach nach unten ziehen.

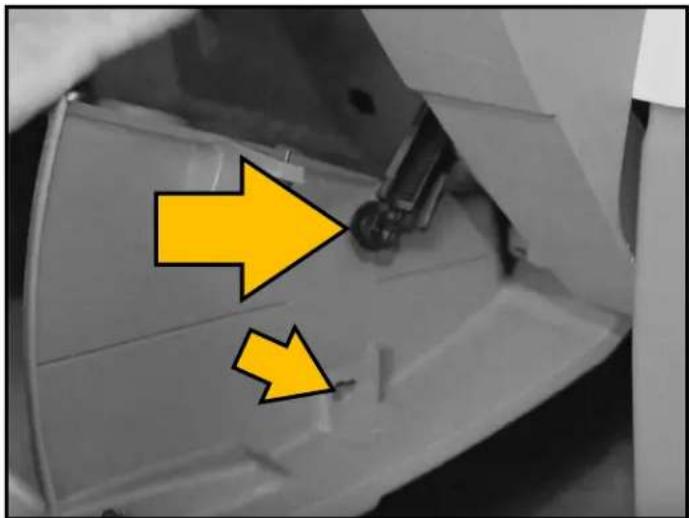

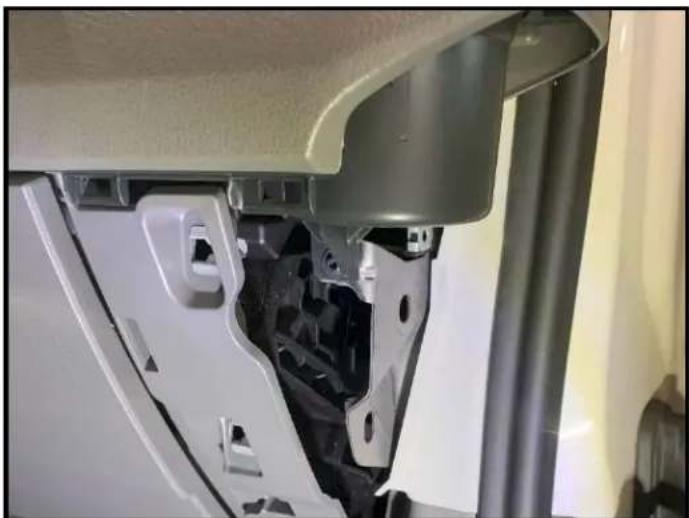

GE Entriegeln Sie ebenfalls den eingehakten Dämpfer an der rechten Seite des Handschuhfachs,

GE Entfernen Sie die fünf T20-Torxschrauben der Radioeinheit.

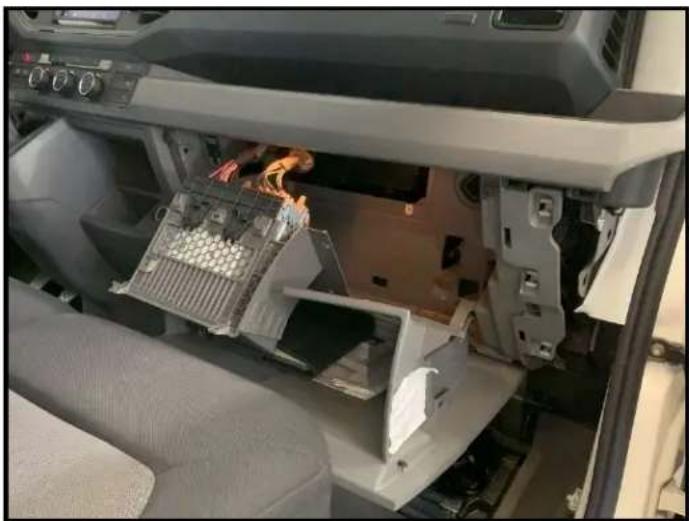

GE Ziehen Sie die Radioeinheit nach vorne um Zugang zur Radiostecker zu haben.

Single Seat / Einzelsitz

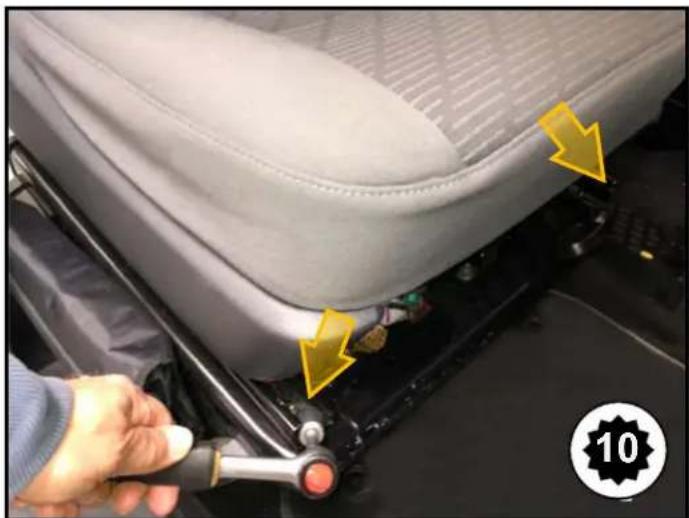

GE Entfernen Sie die beiden vorderen Vielzahnschrauben XZN M10 an den Sitzschienen des Beifahrersitzes.

GE Entfernen Sie die beiden hinteren Vielzahnschrauben XZN M10 der Sitzschienen um den Sitz von der Sitzkonsole zu entfernen. Dazu kippen Sie den gelösten Sitz nach hinten um Zugang zur Sitzkonsole zu erhalten. In einigen Fahrzeugen müssen Sie zuvor einen Stecker zum Sitz lösen!

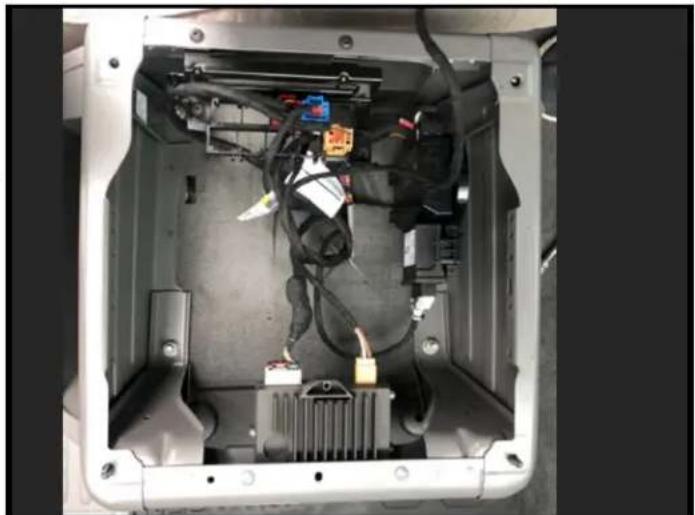

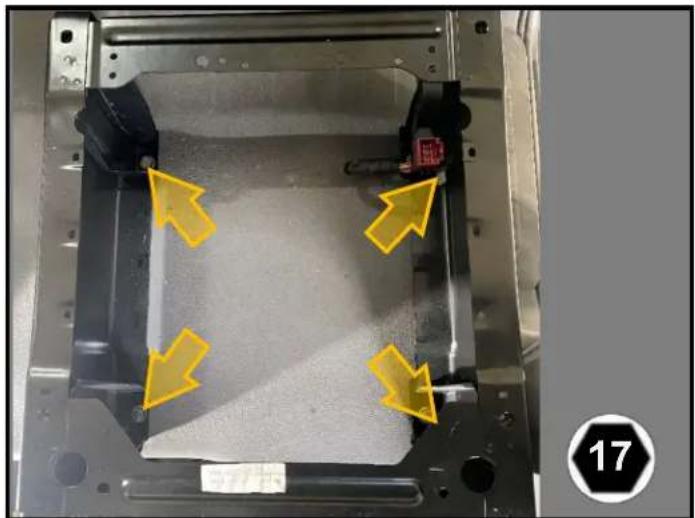

GE Um genügendend Platz für die Verlegung des Kabelbaums bis in die Sitzkonsole zu schaffen entfenen Sie bitte die vier Schrauben der Konsole und diese dann anheben zu können.

GE Bei einigen Crafter-2/MAN-TGE kann je nach Konfiguration die Sitzkonsole mit verschiedenen Steckern, Relais oder Blackboxen ausgestattet sein. Versuchen Sie grundsätzlich diese seitlich zu platzieren um Platz für das Subwoofergehäuse zu schaffen.

15 Double Seat Bench/ Doppelsitz

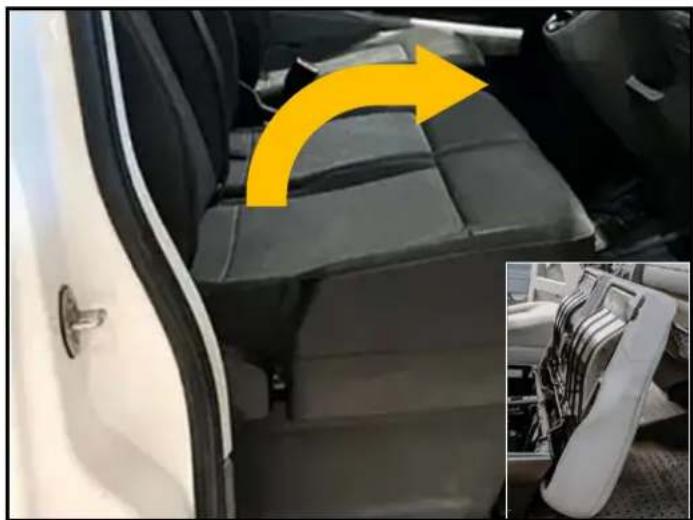

GE Klappen Sie das Sitzpolster hoch.

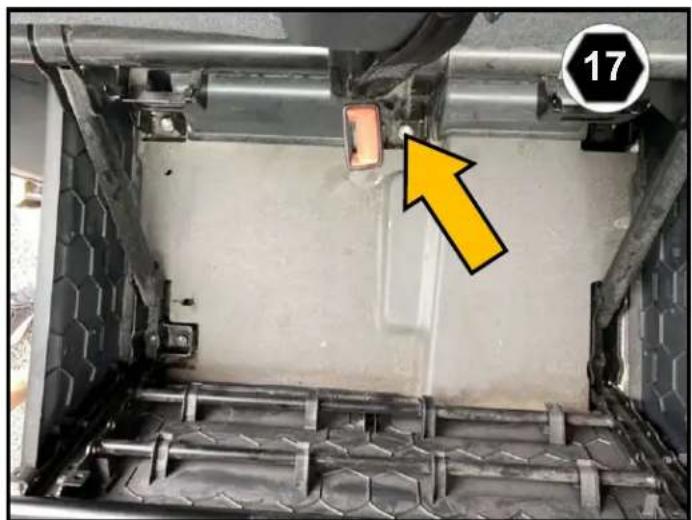

GE Entfernen Sie die mittlere Sechskantmutter (17) der Sitzkonsole.

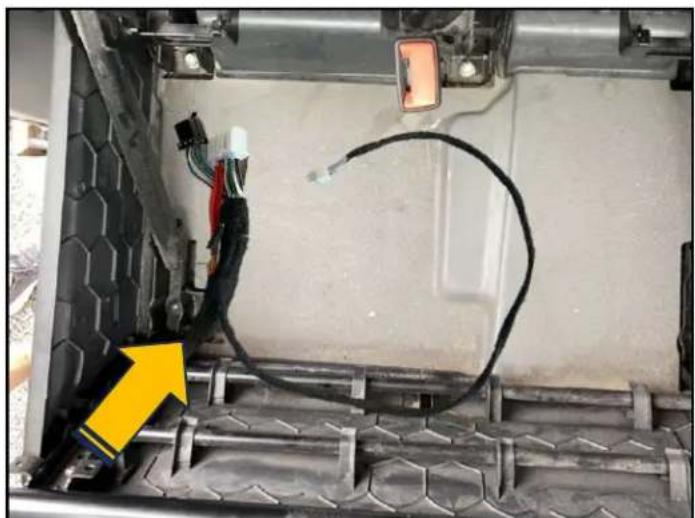

GE Verlegen Sie das Ende des Kabelbaums mit dem Verstaärker und Subwooferstecker vom Masseanschluß unter dem Gummiboden bis in die Sitzkonsole.

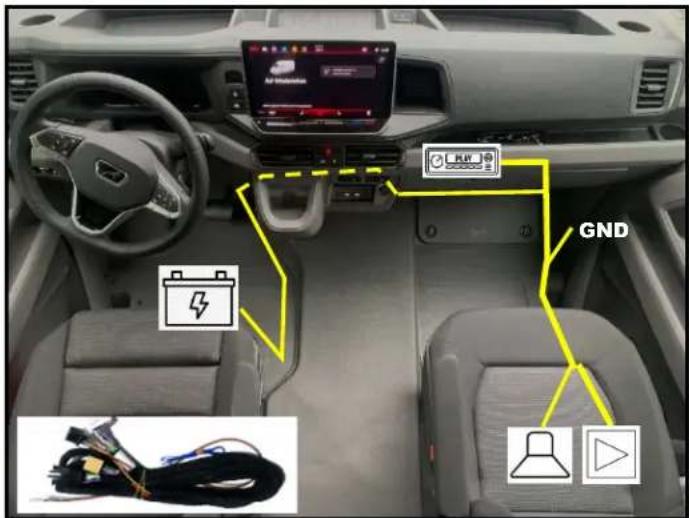

GE Verlegen Sie den Kabelbaum des Soundsystems (#5) von der Sitzkonsole (weißer + schwarzer Verstärkerstecker) zum Masseanschlußpunkt (schwarzes Kabel), dem Radioschacht (beiger + schwarzer Stecker) und der Fahrzeugbatterie (rotes + schwarzes Kabel).

20

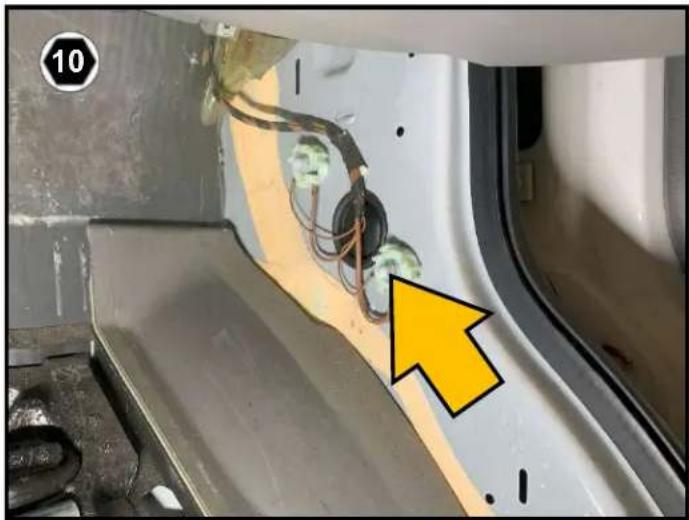

GE Schrauben Sie den Ringkabelschuh des schwarzen Massekabels and die Masse-schraube (GND) im rechten Beifahrerfussraum.

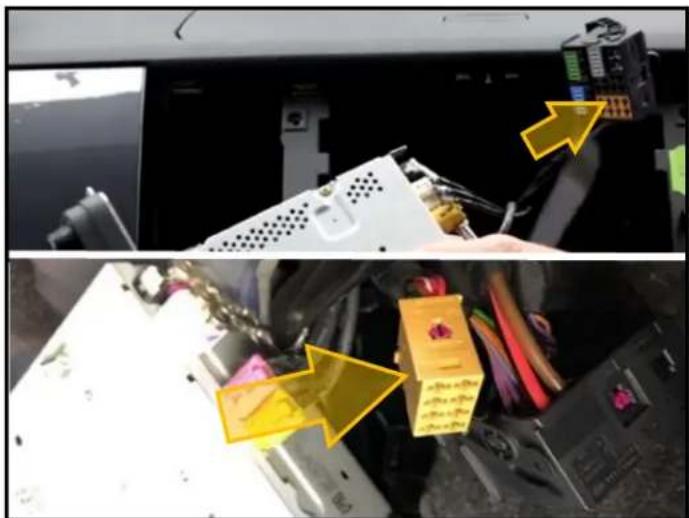

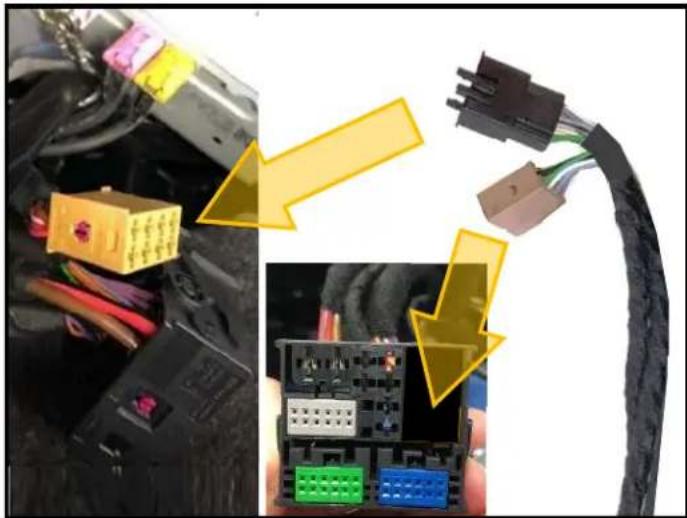

GE Entriegeln und entfernen Sie den braun-beigen Lautsprecher Stecker aus dem schwarzen Radio Fahrzeugstecker (Quadlock).

GE Verbinden Sie den schwarzen Stecker des Soundsystemkabelbaums mit dem zuvor entnommenen beigen Stecker des Fahrzeugsteckers und stecken den beigen Stecker des Soundkabelbaums in den freien Block des Quadlocksteckers.

GE Verbinden Sie den schwarzen Stecker des Soundsystemkabelbaums (#5) mit dem zuvor entnommenen beigen Stecker des (Quadlock) Fahrzeugsteckers.

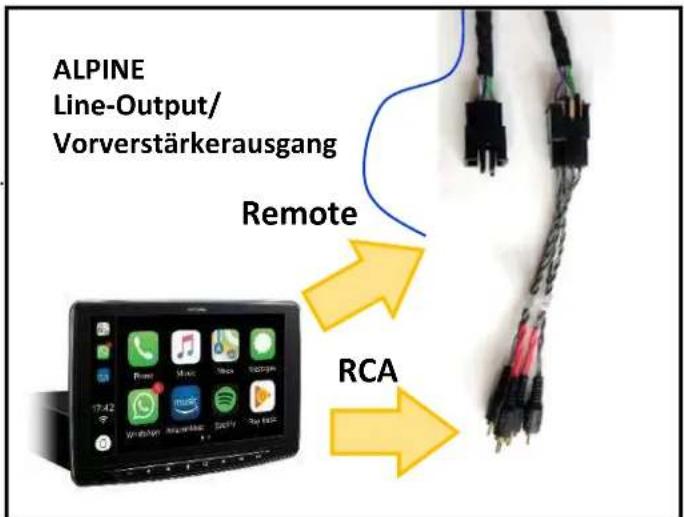

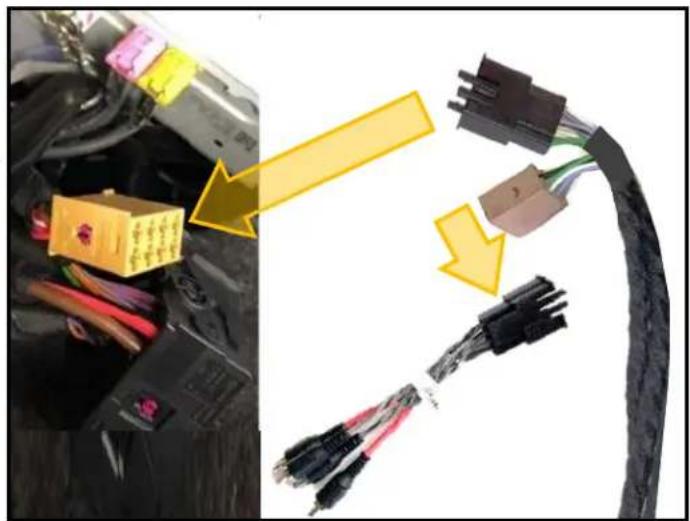

GE Verbinden Sie den beigen Stecker Soundsystem-kabelbaums (#5) mit dem RCA/Chinch Adapter (#6) wie rechts abgebildet. Schließen Sie das blaue Remotekabel an die Alpine Headunit an.

24

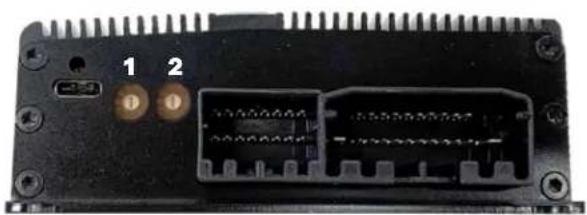

GE Bitte wählen Sie am Verstärker die richtige DSP-Audioeinstellung aus. Diese hängt ab vom Fahrzeugmodell, Links- oder Rechtslenker (LHD/RHD), VW/MAN Radio/Navigation oder Alpine Radios mit Vorverstärkerausgang (RCA).

Single Seat / Einzelsitz

EN Place the amplifier to the subwoofer enclosure as shown in the image beside.

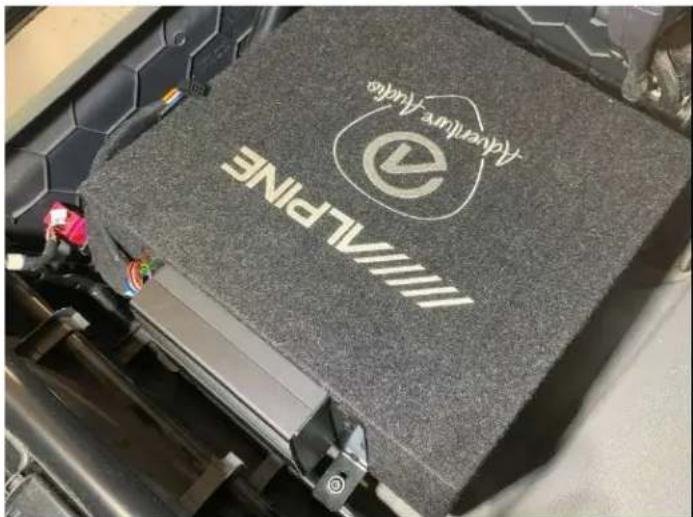

GE Befestigen Sie den Audioverstärker wie nebenstehend abgebildet.

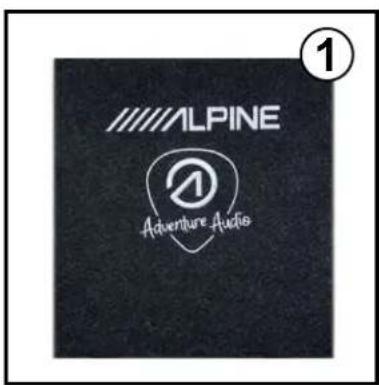

GE Fügen Sie das Subwoofergehäuse (#1) in die Sitzkonsole wie abgebildet ein.

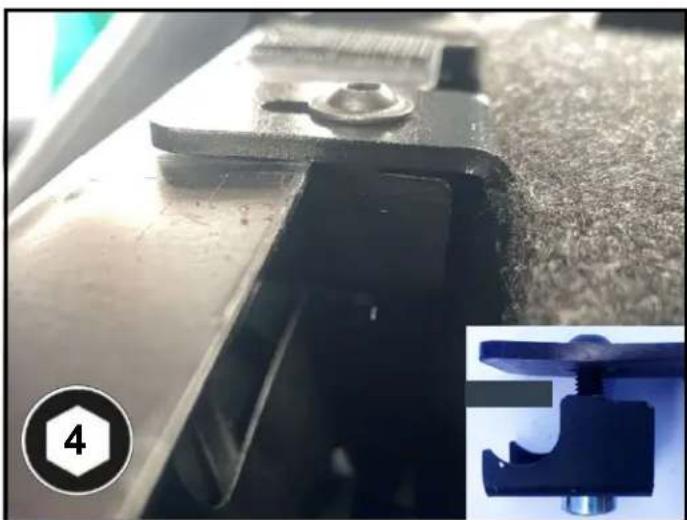

EN Clamp the subwoofer brackets with the three 30mm M6 screws and the two U-shape nuts of the mount kit (#2) onto the seat base.
GE Klemmen Sie die Subwooferhalter mit den beiliegenden drei Inbusschrauben des Befestigungskit (#2) und den U-förmigen Muttern an die Sitzkonsole.

Double Seat Bench/ Doppelsitz

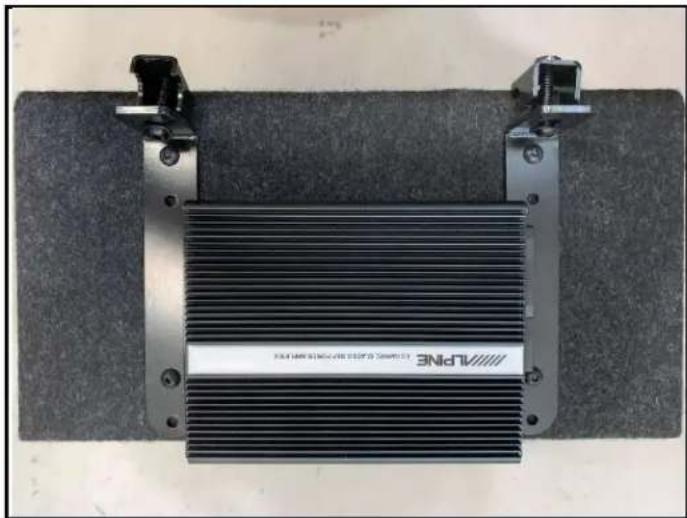

GE Befestigen Sie den Audioverstärker (#3) unter den vorderen Metallwinkeln des Subwoofers.

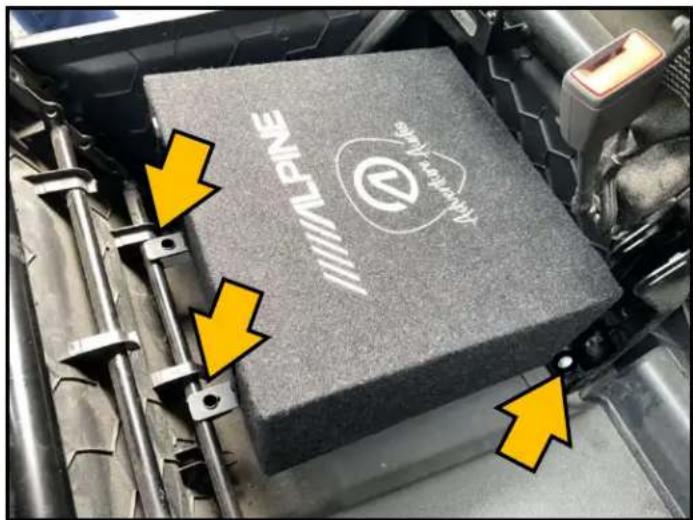

GE Fügen Sie das Subwoofergehäuse (#1) in die Sitzkonsole wie abgebildet ein.

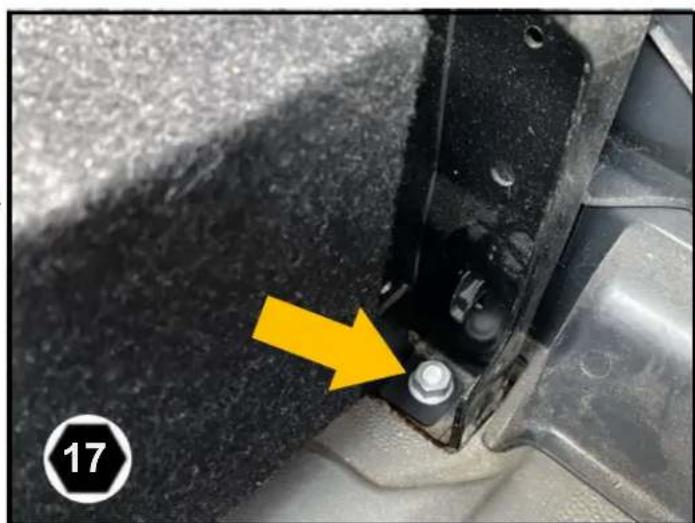

GE Befestigen Sie den hinteren Winkel des Subwoofers mit der zuvor entfernten Mutter (17).

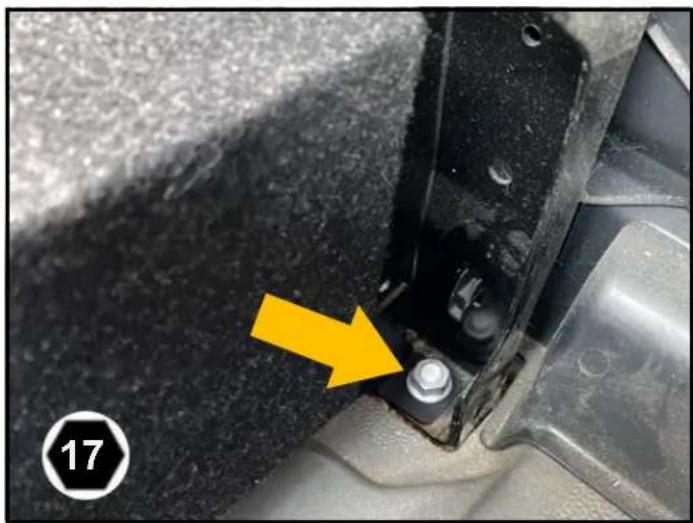

GE Befestigen Sie den hinteren Winkel des Subwoofers mit der zuvor entfernten Mutter (17).

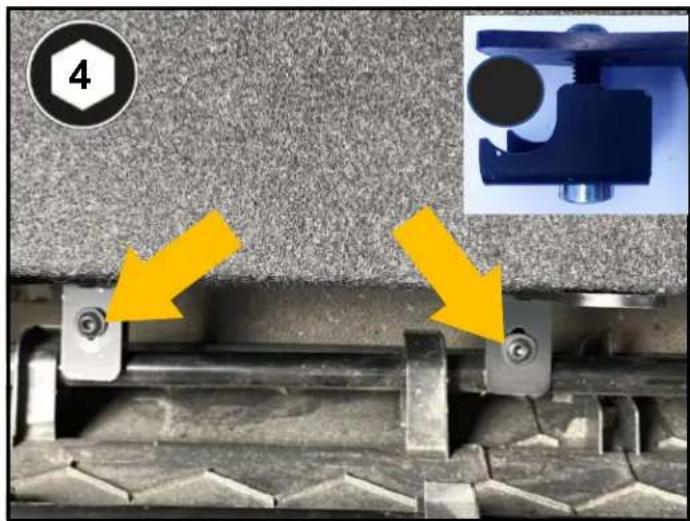

GE Klemmen Sie die Subwooferhalter mit den beiliegenden 2 Inbusschrauben des Befestigungskit (#2) und den U-förmigen Muttern an die innere Stange der Sitzkonsole.

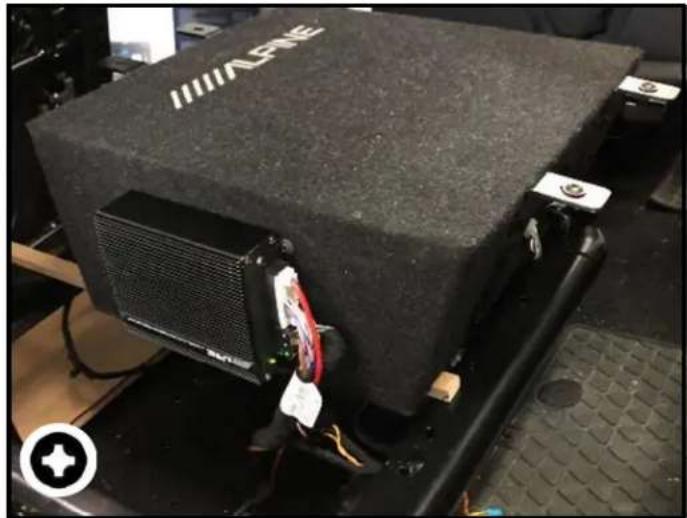

GE Abbildung der finale Position und Installation.

③1

GE Klemmen Sie die Fahrzeugbatterie an und überprüfen Sie Funktion des Soundsystems.

32

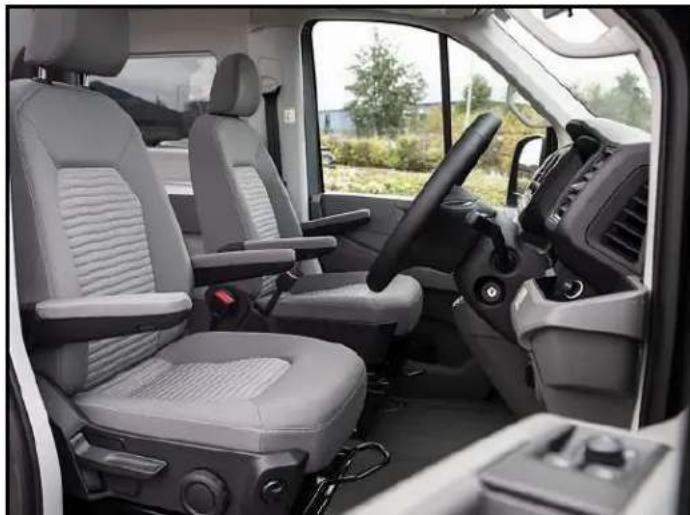

GE Bauen Sie jetzt den Sitz, alle Verkleidungsteile und Schrauben wieder ein.
