Produkttyp	Kamera-Podest
Marke	Sachtler
Modell	C III
Maximale Nutzlast	55 kg (121 lbs)
Mindesthöhe	715 mm (28.1 in)
Maximalhöhe	1570 mm (61.8 in)
On-Shot-Hub	42 cm (16.5 in)
Raddurchmesser	125 mm (4.9 in)
Dolly-Gewicht	6.7 kg (14.8 lbs)
Säulengewicht	9.8 kg (21.6 lbs)
Gesamtgewicht	16.5 kg (36.4 lbs)
Code-Nummer	5195
Mitgeliefertes Zubehör	Handpumpe, Inbusschlüssel (4 mm)
Radbremsen	Ja, an jedem Rad
Radwinkelarretierungen	Ja, für gerade und kreisförmige Bewegungen
Transportsicherung	Ja
Manometer	Ja, an der Säule
Sicherheitsventil	Ja, verhindert Überdruck
Montage	Einfach: Säule am Dolly befestigen, Kopf montieren
Wartung	Mit einem sauberen, trockenen Tuch abwischen
Sicherheitshinweis	Druckbeaufschlagte Säule steigt schnell an; immer Transportsicherung einlegen

Häufig gestellte Fragen - C III Sachtler

Wie montiere ich das C III-Podest?

Klappen Sie den Dolly aus, indem Sie die Arme lösen, bis sie einrasten. Setzen Sie die Säule so auf den Dolly, dass die Spikes in die Aussparungen passen, und drehen Sie die Spannhebel nach innen, um sie festzuziehen. Montieren Sie den Kopf, indem Sie die Transportsicherung lösen, die Säule anheben und mit drei Schrauben mit dem mitgelieferten Inbusschlüssel befestigen.

Was ist die maximale Nutzlast?

Die maximale Nutzlast beträgt 55 kg (121 lbs). Überschreiten Sie dieses Limit nicht, um Schäden oder Verletzungen zu vermeiden.

Wie stelle ich die Höhe ein?

Nach Montage der Kamera lösen Sie die Säulenarretierung (roter Hebel auf grünen Punkt). Verwenden Sie die mitgelieferte Handpumpe, um Druck aufzubauen, wenn die Säule die Kamera nicht hält. Zum Absenken lassen Sie über das Schrader-Ventil Luft ab, bis die gewünschte Höhe erreicht ist.

Wie setze ich die Säule unter Druck?

Befestigen Sie die Handpumpe fest am Schrader-Ventil. Pumpen Sie einige Hübe, bis die Säule auf der gewünschten Höhe bleibt. Ein Sicherheitsventil verhindert Überdruck.

Wie lasse ich den Druck aus der Säule ab?

Drücken Sie den Mittelstift des Schrader-Ventils mit der Rückseite der Ventilkappe nach unten, um Luft abzulassen. Lassen Sie ab, bis die Kamera in Position gehalten wird oder die Säule absinkt.

Wie verwende ich die Radwinkelarretierungen des Dollys?

Drehen Sie die Radwinkelarretierungen auf voreingestellte gerade oder kreisförmige Bewegungen. Diese Arretierungen sind unabhängig von den Radbremsen.

Wie versetze ich das Podest in den Standby-Modus?

Arretieren Sie die Mittelsäule (roter Hebel auf roten Punkt) und sichern Sie den Dolly, indem Sie eine Rolle arretieren. Für beste Leistung nach Pausen bewegen Sie die Säule vor der Verwendung mehrmals vollständig auf und ab.

Wie baue ich das C III für den Transport ab?

Entfernen Sie die Kamera und den Fluidkopf. Aktivieren Sie die Transportsicherung an der Säule. Trennen Sie dann die Säule vom Dolly, indem Sie die Spannhebel nach außen drehen. Klappen Sie die Dolly-Arme ein.

Wie reinige und warte ich das Podest?

Wischen Sie das C III regelmäßig mit einem sauberen, trockenen Tuch ab, um Schmutz und Staub zu entfernen. Es sind keine speziellen Reinigungsmittel erforderlich.

Wie melde ich mich für eine erweiterte Garantie an?

Registrieren Sie sich unter www.sachtler.com für einen erweiterten Garantiezeitraum. Die Standardgarantie erlischt bei unsachgemäßer Bedienung oder Nichtbeachtung der technischen Daten.

BEDIENUNGSANLEITUNG C III Sachtler

© by sachtler®. Alle Rechte vorbehalten / All rights reserved

Version: 3

Ausgabedatum / Issue date: 12/22

Bestellnr. / Order no.: spe11t050a

Original User Manual/Originalbetriebsanleitung

Wir wollen, dass Ihre Sachter Produkte immer auf dem aktuellsten Stand sind.

Deswegen behalten wir uns technische Änderungen vor.

sachtler®

www.videndum.com

E-Mail: [e-mail] Homepage:

http://www.sachtler.com

Table of contents

1 Allgemeine Information 9
2 Bestimmungsgemäße Verwendung 9
3 Symbolerklärung ....10
4 Sicherheitshinweise....10
5 Lieferumfang....11
6. Aufbau C III

6.1. Aufbau Dolly 12
6.2. Hubsäule mit dem Dolly verbinden .....12
6.3. Grundhöhenverstellung ......12
6.4. Kopf auf dem Pedestal befestigen ....13
6.5. Säulendruck einstellen .....13
6.6. Dolly einstellen ....14
6.7. Pausen 14
6.8. Abbauen ....15

7 Reinigung und Instandhaltung ....15
8 Gewährleistung 15
9 Technische Daten ....16

1 General Information

Die Benutzerinformation ist wichtiger Bestandteil der Lieferung und ist an das Bedienungs- und Instandhaltungs-Personal des C III gerichtet. Sie enthält wichtige Informationen und dient vor allem der Sicherheit des Bedieners und der Umwelt.

Es ist die Pflicht jedes C III Benutzers, sich mit dem Inhalt der Bedienungsanleitung vertraut zu machen und alle Hinweise, die die Sicherheit betreffen, genau zu beachten.

Darüberhinaus sind die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung zu beachten.

Die wichtigsten Sicherheitshinweise sind in Kapitel 4 „Sicherheitshinweise“ zusammengefaßt. Zusätzliche Hinweise sind in anderen Kapiteln durch entsprechende Zeichen gekennzeichnet (siehe Kapitel 3 „Erklärung der verwendeten Symbole“).

2 Bestimmungsgemäße Verwendung

Das Pedestal C III wurde für den professionellen Einsatz zum Bewegen von Kameras entwickelt. Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.

3 Symbolerklärung

Gefahr

Sie werden auf eine drohende Gefahr oder möglicherweise gefährliche Situation hingewiesen.

Das Nichtbeachten dieser Hinweise kann zu Personenschäden führen.

Hinweis

Sie werden auf eine möglicherweise schädliche Situation hingewiesen.

Das Nichtbeachten dieser Hinweise kann das Gerät oder die Umwelt schädigen.

Hinweis auf zum Aufbau benötigtes Werkzeug

4 Sicherheitshinweise

-> Beachten Sie, daß beim Aufbau, Abbau und Transport des C III die Transportsicherung verwendet werden muß.
-> Ohne Traglast kann die Hubsäule nach oben schnellen, wenn die Säulenklemmung geöffnet wird.

5. Lieferumfang

Zum Lieferumfang des C III Pedestals gehören die C III Hubsäule, ein Dolly, eine Luftpumpe und ein Imbusschlüssel Größe 4. Hubsäule und Dolly können zum einfachen Transport leicht getrennt werden.

6 Aufbau C III

6.1 Aufbau Dolly

Durch Druck auf die Tasten an der Unterseite des Dolly werden die Ausleger freigegeben. Klappen Sie sie soweit auseinander, bis diese in der Endstellung hörbar einrasten. Stellen Sie zwei Räder fest.

6.2 Hubsäule mit dem Dolly verbinden

Setzen Sie die Hubsäule so auf den Dolly auf, daß die Dorne an den Pedestal-Beinen in die Aussparungen an den Dolly-Auslegern greifen. Durch Drehung der Exzenter nach innen wird das Pedestal mit dem Dolly sicher verbunden.

6.3 Grundhöhenverstellung

Durch die Dreibein-Stützkonstruktion des Pedestales läßt sich der Arbeitsbereich variieren.

Sichern Sie jedoch unbedingt die Hubsäule mit der Transportsicherung, bevor Sie den Beinauszug verändern.

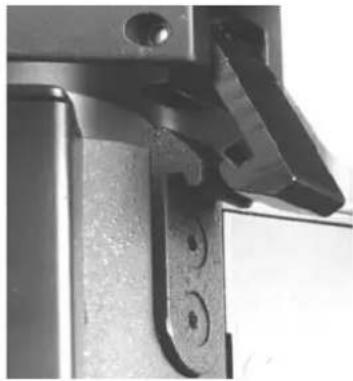

6.4 Kopf auf dem Pedestal befestigen

Öffnen Sie die Transportverriegelung. Durch Druck nach unten auf das Steuerrad und gleichzeitigem Ziehen am Transportverriegelungshaken wird die Säule entsichert.

Fahren Sie die Säule vorsichtig nach oben, bis Sie Zugriff auf die 3 Schrauben haben, mit denen der Kopf befestigt wird. Sichern Sie die Säule mit der Säulenklemmung.

Befestigen Sie den Kopf, indem Sie alle 3 Schrauben mit dem mitgelieferten Inbusschlüssel Gr. 4 festziehen. Stellen Sie sicher, daß der Kopf gut befestigt ist.

6.5 Säulendruck einstellen

Montieren Sie Kamera inkl. Zubehör, bevor Sie den Säulendruck einstellen.

Lösen Sie die Säulenbremse (roter Hebel auf grünen Punkt).

Da die Luftfeder der Säule bereits werksseitig aktiviert wurde, kann die Säule bereits jetzt selbsttätig ausfahren. Den Druck können Sie am Manometer ablesen.

Lassen Sie durch Druck auf das Ventil mit der umgedrehten Ventilkappe so viel Luft heraus, bis die Säule in jeder Stellung stehen bleibt.

Fährt die Säule jedoch nach unten oder wird später ein schweres Objektiv oder Zubehör montiert, muß die Ausgleichskraft der Luftfeder erhöht werden. Dazu dient die mitgelieferte Handpumpe. Ventilkappe abschrauben, Luftpumpe aufbauen und gerade auf das Ventil setzen. Einige Male pumpen, bis die Säule wieder in jeder Stellung stehen bleibt. Ein Sicherheitsventil ist geräteseitig vorhanden und verhindert ein Überfüllen der Säule.

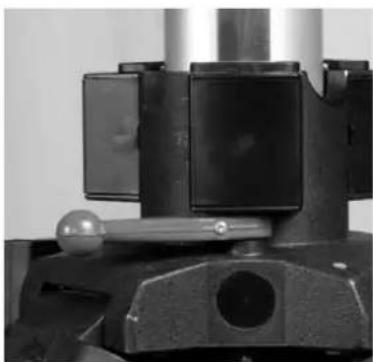

6.6 Dolly einstellen

Durch seitliches Umklappen der Radwinkelfeststeller am Dolly können saubere Parallel- oder Kreisfahrten voreingestellt werden. Diese Einstellung läßt sich völlig unabhängig von der Bremsung der Räder wählen.

Mittelsäule durch Säulenbremse sichern (roter Hebel am roten Punkt) und den Dolly durch Feststellen einer Bremse sichern.

Hinweis: Vor der Inbetriebnahme und nach längeren Standzeiten sollte die Säule mehrmals auf und ab bewegt werden, um optimale Leichtgängigkeit zu erreichen.

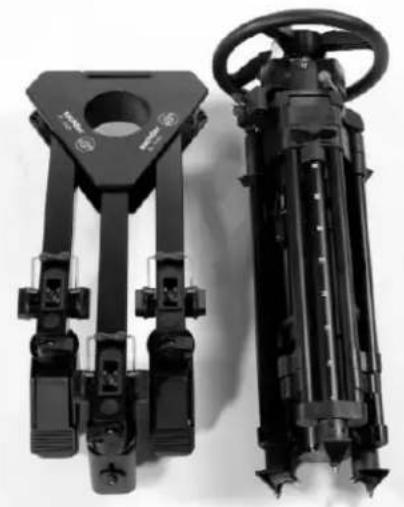

6.8. Abbauen

Nehmen Sie zuerst Kamera und Kopf ab. Sichern Sie dann die Hubsäule mit der Transport-sicherung, bevor Sie den Dolly abbauen.

7 Reinigung und Instand- haltung

Entfernen Sie regelmäßig Staub und Dreck mit einem weichen, fusselfrei- en Tuch.

Der Gewährleistungsanspruch verfällt, wenn das Pedestal C III unsachgemäß oder außerhalb der spezifizierten technischen Daten betrieben wurde (siehe Sachtler Liefer- und Zahlungsbedingungen).

Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.

9 Technische Daten

Code Nr: 5195

Traglast max: 55 kg

Min Höhe: 715 mm

Max Höhe: 1570 mm

Säulenhub: 420 mm

Raddurchmesser: 125 mm

Dolly Gewicht: 6,7 kg

Hubsäule Gewicht: 9,8 kg

Gewicht: 16,5 kg
