ProdukttypLenkradfernbedienungs-Adapter
Kompatible FahrzeugeAudi A6 (2001-2004, 4B C5), Audi A4 (2000-2004, 8E B6), Audi A3 (2003>, 8P), Audi TT (2006>, 8J), Seat Exeo (2009>, 3R)
Abmessungen (ca.)85 x 55 x 25 mm
Gewicht (ca.)80 g
Stromversorgung12 V DC, über gelbes (BATT) und rotes (ACC) Kabel
Masse (GND)Schwarzes Kabel
FernbedienungsausgangBlau/Weiß (Remote Out)
BeleuchtungOrange (Illumination)
GeschwindigkeitsimpulsGrün/Weiß (Speedpulse)
ParkbremseGelb/Blau (Park Brake)
Interrupt-EingangPink/Schwarz, für Reverse, Illumination oder Speedpulse (abhängig von angeschlossenem Gerät)
LenkradtastenTrack Vor/Zurück, Kurz-Hook On (Telefon), Lang-Hook Off, Lautstärke +/-, Stummschaltung (Mute)
TypenTyp 1: Kurz-Hook On, Lang-Hook Off; Typ 2: Kurz-Hook On, Lang-Hook Off, Track > Source, Track <, Mute, Volume +, Volume -
WartungReinigung mit trockenem Tuch; keine feuchten Reinigungsmittel verwenden
SicherheitVor Installation Batterie abklemmen; fachgerechte Montage erforderlich
ErsatzteileNur beim Hersteller oder autorisierten Händler erhältlich
GarantieSiehe separates Garantiedokument

Häufig gestellte Fragen - APF-D101AU ALPINE

Welche Fahrzeuge sind mit dem APF-D101AU kompatibel?
Wie schließe ich das Gerät an?
Welche Lenkradfunktionen werden unterstützt?
Kann ich den Adapter selbst installieren?
Warum funktionieren meine Lenkradtasten nicht?
Was bedeutet der pinke/schwarze Draht?
Wie reinige ich den Adapter?
Wo finde ich die Bedienungsanleitung?
Gibt es Ersatzteile für den APF-D101AU?
Was tun, wenn der Adapter defekt ist?

Benutzerfragen zu APF-D101AU ALPINE

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Autoradio kostenlos im PDF-Format! Finden Sie Ihr Handbuch APF-D101AU - ALPINE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. APF-D101AU von der Marke ALPINE.

BEDIENUNGSANLEITUNG APF-D101AU ALPINE

System Controls

Audi A6 (2001-2004 - 4B C5)

Audi A4 (2000-2004 8E B6)

Audi A3 (2003> 8P)

Audi TT (2006> 8J)

Seat Exeo (2009> 3R)

ALPINE APF-D101AU - System Controls - 1

Track >

Track <

Short- Hook On

Long - Hook Off

Volume +

Volume -

Mute

Type 1

ALPINE APF-D101AU - System Controls - 2

Short- Hook On

Long - Hook Off

Track > Source

Track <

Mute Volume +

Volume -

Type 2

ALPINE APF-D101AU - System Controls - 3

Diagram of a car air conditioner panel with control buttons and a close-up of the front panel showing internal components.

APF-D101AU

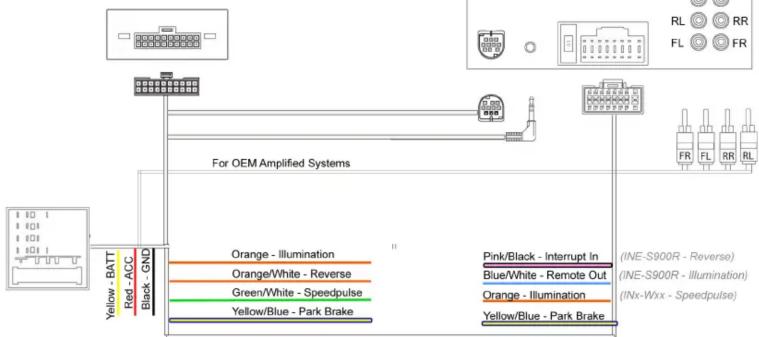

ALPINE APF-D101AU - System Controls - 5

ALPINE APF-D101AU - System Controls - 6

ALPINE APF-D101AU - System Controls - 7

(INE-S900R - Reverse) (INE-S900R - Illumination) (INx-Wxx - Speedpulse)
