Einbaubackofen Benutzer- und Installationshandbuch

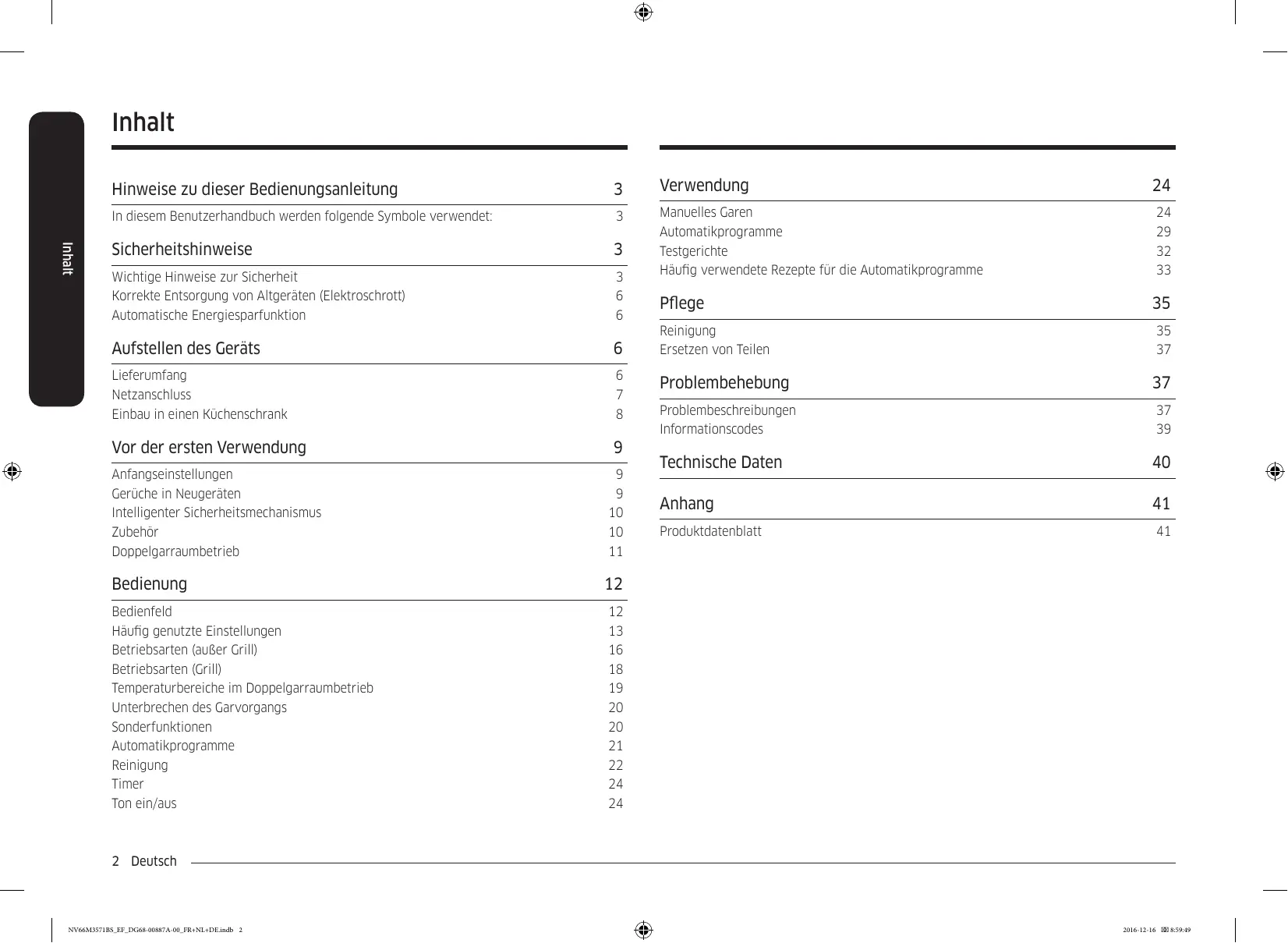

Hinweise zu dieser Bedienungsanleitung

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

Wichtige Hinweise zur Sicherheit Korrekte Entsorgung von Altgeräten (Elektroschrott) Automatische Energiesparfunktion

Manuelles Garen Automatikprogramme Testgerichte Häufig verwendete Rezepte für die Automatikprogramme

Aufstellen des Geräts

Lieferumfang Netzanschluss Einbau in einen Küchenschrank

Vor der ersten Verwendung

Anfangseinstellungen Gerüche in Neugeräten Intelligenter Sicherheitsmechanismus Zubehör Doppelgarraumbetrieb

Bedienung Bedienfeld Häufig genutzte Einstellungen Betriebsarten (außer Grill) Betriebsarten (Grill) Temperaturbereiche im Doppelgarraumbetrieb Unterbrechen des Garvorgangs Sonderfunktionen Automatikprogramme Reinigung Timer Ton ein/aus

Reinigung Ersetzen von Teilen

Problembeschreibungen Informationscodes

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben. Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen. Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Verwendung bereit.

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die einschlägigen Sicherheitsbestimmungen zu beachten.

In diesem Benutzerhandbuch werden folgende Symbole verwendet: WARNUNG Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können. VORSICHT Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können. HINWEIS Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Wichtige Hinweise zur Sicherheit

WARNUNG Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen. Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist. (Nur Modelle mit fest installiertem Netzanschluss) Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Modelle mit Netzkabel)

Hinweise zu dieser Bedienungsanleitung

Hinweise zu dieser Bedienungsanleitung

Sicherheitshinweise Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird.

Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden. Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht.

Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden.

Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren.

Wenn dieses Gerät über eine steam cleaning (Dampfreinigungs-) oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der steam cleaning (Dampf-) oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden.

Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Die Reinigungsfunktion ist modellabhängig. Verwenden Sie ausschließlich das für dieses Gerät empfohlenen Bratenthermometer. (Nur Modelle mit Bratenthermometer)

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Wenn das Gerät in Betrieb ist, können die Außenflächen warm werden. Die Gerätetür und die Außenfläche können im Betrieb heiß werden.

Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampfgarfunktion)

Haushaltsgeräte dürfen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

Während des Betriebs werden die Innenflächen des Geräts so heiß, dass sie Verbrennungen verursachen können. Berühren Sie die Heizelemente oder Innenflächen des Geräts keinesfalls, ohne sie vorher ausreichend abkühlen zu lassen.

VORSICHT Lagern Sie kein entflammbares Material im Gerät. Die Oberflächen des Geräts werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird. Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können. Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten. Dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Geräts in Kontakt kommt. Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden. Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist. Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.

Schließen Sie das Gerät nicht an, wenn es während des Transports beschädigt wurde.

Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen.

Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

Die Gerätetür muss während des Garvorgangs geschlossen sein.

Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen.

Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Garergebnissen kommen kann.

Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst und Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstzentrum oder Ihrem Händler in Verbindung.

Obstsäfte hinterlassen auf den Emailleoberflächen des Garraums Flecken, die sich möglicherweise nicht mehr entfernen lassen.

Elektrische Leitungen und Kabel dürfen das Gerät nicht berühren.

Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.

Das Gerät wird über einen zugelassenen Sicherungsautomaten oder Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel.

Stellen Sie keine Backwaren auf die geöffnete Gerätetür.

Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden.

Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nähe, da diese gegen die Gerätetür laufen oder ihre Finger einklemmen könnten.

Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgeräts anschließen.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.

Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion)

Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft. WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist. WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten. Deutsch 5

NV66M3571BS_EF_DG68-00887A-00_FR+NL+DE.indb 5

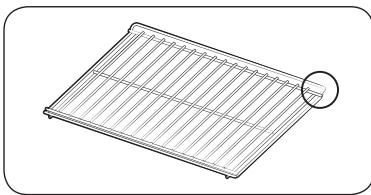

Schieben Sie den Rost so in das Gerät, dass die nach oben gebogene Seite nach hinten weist, damit bei der Zubereitung großer Mengen der verfügbare Platz voll ausgenutzt werden kann. (Je nach Modell)

Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.

Aufstellen des Geräts Sicherheitshinweise Korrekte Entsorgung von Altgeräten (Elektroschrott)

Aufstellen des Geräts

(Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/ aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Aufstellen des Geräts WARNUNG Dieses Gerät darf nur von sachkundigem Fachpersonal installiert werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden Sicherheitsbestimmungen zu beachten.

Lieferumfang Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und Zubehörteilen an den Händler oder das nächstgelegene SamsungKundendienstzentrum. Überblick über das Gerät

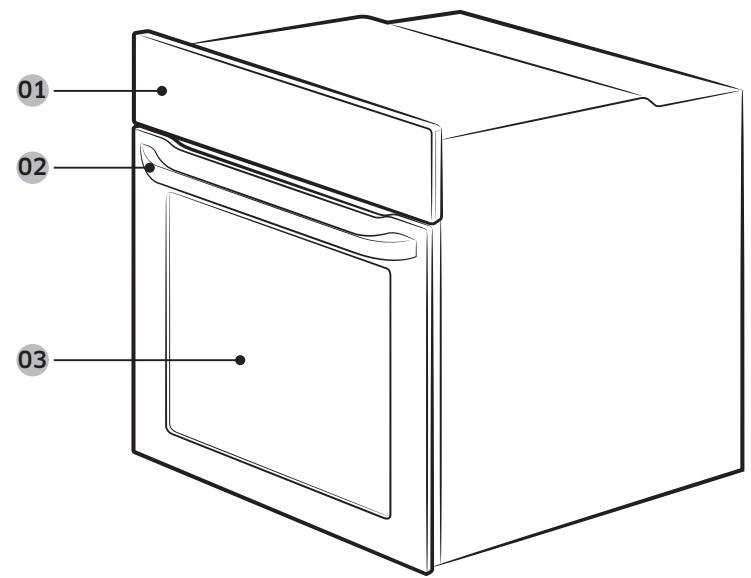

Automatische Energiesparfunktion • Wenn während des Betriebs über einen bestimmten Zeitraum hinweg keine Eingabe durch den Benutzer erfolgt ist, wird der Betrieb unterbrochen, und das Gerät wechselt in den Standby-Modus. • Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die Garraumbeleuchtung einige Minuten nach Beginn des Garvorgangs ausgeschaltet. 01 Bedienfeld

02 Griff der Gerätetür

Zubehör Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

L Gitterrosteinsatz *

01 BRAUN oder SCHWARZ 02 BLAU oder WEIß

03 GELBGRÜN Universalblech *

Dreh- und Schaschlikspieß *

Extra tiefes Blech *

Nennstrom (A) 10 < A ≤ 16 16 < A ≤ 25

Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben. Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlussklemmen an. Die Anschlussklemme ( ) ist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelbgrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine Schuko-Steckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung.

HINWEIS Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

WARNUNG Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu den Teilen des Geräts, die Wärme abstrahlen.

Aufstellen des Geräts

N Schließen Sie das Gerät an eine Steckdose an. Wenn auf Grund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko-Steckdose verwendet werden darf, muss ein mehrpoliger Trennschalter (mit einem Kontaktabstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfüllen. Verwenden Sie ein ausreichend langes Netzkabel (H05 RR-F oder H05 VV-F; min. 1,5–2,5 mm²), das den Anforderungen der Spezifikation entspricht.

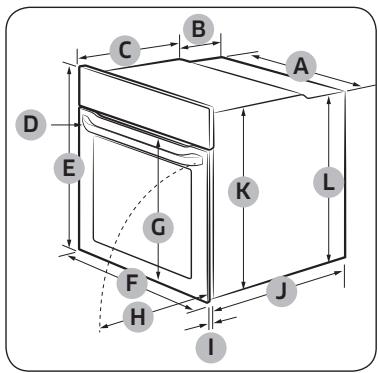

Aufstellen des Geräts Einbau in einen Küchenschrank

Aufstellen des Geräts

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen und Klebestellen bis mindestens 90 °C und angrenzende Möbelstücke bis mindestens 75 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgestrahlten Wärme. Stellen Sie das Gerät an einer ausreichend belüfteten Stelle auf. Um eine optimale Belüftung lassen Sie zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das Kochfeld.

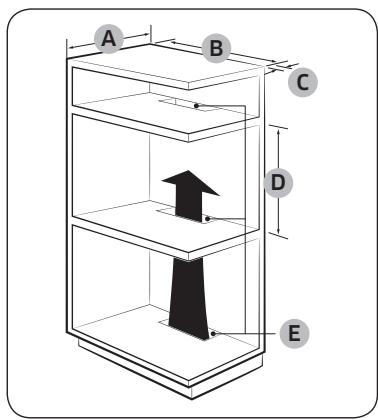

A Einbauschrank (mm)

B C D C D E L K G F J H I B

Der Einbauschrank muss über Lüftungsöffnungen (E) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

HINWEIS Erforderliche Abmessungen für den Einbau

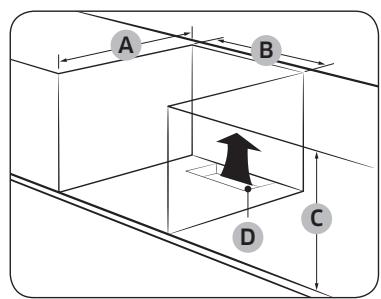

Unterbauschrank (mm)

A B D C HINWEIS Der Einbauschrank muss über Lüftungsöffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

Vor der ersten Verwendung Anfangseinstellungen

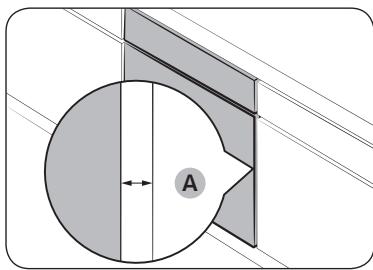

Einbauen des Geräts Halten Sie zu beiden Seiten des Geräts einen Abstand (A) von mindestens 5 mm zu den Seitenwänden des Schranks ein.

Wenn Sie das Gerät erstmalig einschalten, wird als Zeit der Standardwert „12:00“ auf dem Display angezeigt, und das Anzeigeelement für die Stunden („12“) blinkt. Gehen Sie wie folgt vor, um die richtige Uhrzeit einzustellen.

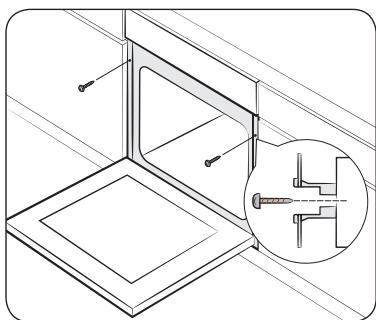

A Schieben Sie das Gerät in den Schrank, und befestigen Sie es auf beiden Seiten mit 2 Schrauben.

2. Stellen Sie mit dem Funktionswähler an dem nun blinkenden Anzeigeelement die Minuten ein, und drücken Sie anschließend auf OK.

Wenn Sie die eingestellte Uhrzeit zu einem späteren Zeitpunkt ändern möchten, halten Sie die Taste 3 Sekunden lang gedrückt und befolgen Sie die obigen Schritte. Entfernen Sie nach dem Einbau Schutzfolien, Klebebänder und sonstiges Verpackungsmaterial, und nehmen Sie die mitgelieferten Zubehörteile aus dem Garraum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann die 2 Schrauben zu beiden Seiten des Geräts. WARNUNG Eine ausreichende Belüftung ist Voraussetzung für die ordnungsgemäße Funktion des Geräts. Verdecken Sie keinesfalls die Lüftungsöffnungen.

HINWEIS Gerüche in Neugeräten Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Neugeräts zu entfernen. 1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts. 2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober-/Unterhitze. Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt. 3. Schalten Sie das Gerät anschließend aus.

Das tatsächliche Aussehen des Geräts hängt vom jeweiligen Modell ab.

Vor der ersten Verwendung

1. Stellen Sie mit dem Funktionswähler (rechtes Drehrad) zunächst den Wert für das blinkende Anzeigeelement (Stunden) ein, und drücken Sie anschließend auf OK, um mit dem Anzeigeelement für die Minuten fortzufahren.

Vor der ersten Verwendung Intelligenter Sicherheitsmechanismus Wenn Sie die Gerätetür öffnen, während das Gerät in Betrieb ist, wird die Garraumbeleuchtung eingeschaltet, und sowohl der Ventilator als auch die Heizelemente werden ausgeschaltet. So werden Verletzungen wie z. B. Verbrennungen verhindert, und es wird einem unnötigen Energieverbrauch vorgebeugt. Dies ist kein Fehler oder Defekt. Schließen Sie einfach die Gerätetür, damit das Gerät den Betrieb wieder aufnimmt.

Zubehör Vor der ersten Verwendung

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden. 05 04 03 02 01

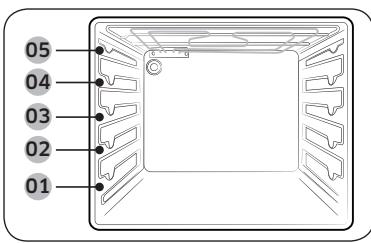

01 Einschubhöhe 1 03 Einschubhöhe 3 05 Einschubhöhe 5

02 Einschubhöhe 2 04 Einschubhöhe 4

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Garraum des Geräts ein. • Halten Sie zwischen dem Boden des Garraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein. • Beim Entnehmen von Geschirr und/oder Zubehörteilen aus dem Gerät ist äußerste Vorsicht geboten. Heiße Speisen oder Zubehörteile können Verbrennungen verursachen. • Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein. Ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt.

Grundlegende Verwendungshinweise Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später leichter verwenden können. Gitterrost

Der Gitterrost ist zum Grillen und Braten geeignet. Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Anschläge) nach vorne in den Garraum ein.

Wenn Sie den Gitterrosteinsatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden des Garraums tropfen.

Das Backblech (Tiefe: 20 mm) wird zum Backen von Kuchen, Plätzchen und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.

Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwenden Sie es zusammen mit dem Gitterrosteinsatz, um zu verhindern, dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden des Garraums tropfen. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.

Extra tiefes Blech *

Das extra tiefe Blech (Tiefe: 50 mm) kann zum Braten mit oder ohne Gitterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.

Der Drehspieß kann zum Grillen von Lebensmitteln wie beispielsweise Hühnchen eingesetzt werden. Verwenden Sie den Drehspieß ausschließlich im Einfachbetrieb in Einschubhöhe 3, wo sich auch die Aussparung für die Spießhalterung befindet. Schrauben Sie den Handgriff des Spießes ab, bevor Sie den Spieß zum Grillen verwenden.

Dreh- und Schaschlikspieß *

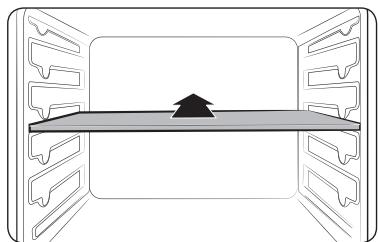

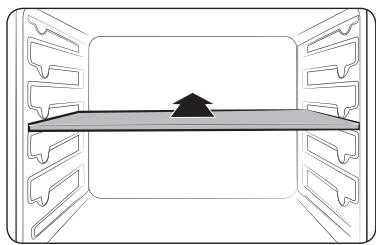

Doppelgarraumbetrieb Sie können den Garraum in einen unteren und einen oberen Garraum teilen, um entweder nur in einem der Garräume eine einzelne Speise oder in beiden gleichzeitig unterschiedliche Gerichte zuzubereiten. Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Geräteinnenraum in zwei Garräume zu unterteilen. Der Garraumteiler wird automatisch vom Gerät erkannt, und standardmäßig wird der obere Garraum aktiviert.

Vor der ersten Verwendung

Schieben Sie ein Blech in Einschubhöhe 1 oder stellen Sie es bei sehr großen Fleischportionen auf den Boden des Garraums, um die beim Garen herabtropfende Flüssigkeit aufzufangen. Wir empfehlen, das Zubehör für den Spieß nur für Fleisch bis maximal 1,5 kg zu verwenden. 1. Schieben Sie das Fleisch auf den Spieß. Das Fleisch lässt sich leichter auf den Spieß schieben, wenn zuvor der Handgriff an das stumpfe Ende des Spießes angeschraubt wurde. 2. Umgeben Sie das Fleisch mit vorgekochten Kartoffeln und Gemüse. 3. Schieben Sie die Halterung so in den mittleren Einschub, dass das „V“-förmige Teil nach vorn weist. Legen Sie den Spieß so in der Halterung ab, dass das spitze Ende zur Rückseite weist, und schieben Sie ihn vorsichtig nach hinten, bis die Spitze des Spießes in den Drehmechanismus an der Rückwand des Garraums eingesteckt ist. Das stumpfe Ende des Spießes muss in der „V“förmigen Mulde aufliegen. (Der Spieß besitzt zwei Ösen. Diese befinden sich in der Nähe der Gerätetür, damit der Spieß nicht nach vorn rutschen kann. Die Ösen dienen zugleich als Halterung für den Handgriff.) 4. Entfernen Sie den Handgriff, bevor der Garvorgang gestartet wird. 5. Schrauben Sie den Handgriff nach dem Garen wieder fest, damit Sie den Spieß aus der Halterung entnehmen können.

HINWEIS Die Verfügbarkeit der Funktion für den Doppelgarraumbetrieb hängt vom jeweiligen Rezept ab. Weitere Informationen finden Sie bei den Verwendung in diesem Handbuch.

WARNUNG Vergewissern Sie sich, dass der Handgriff des Drehspießes richtig sitzt. Verwenden Sie den Drehspieß mit Vorsicht. Die Gabeln und Stifte sind scharf und spitz. Sie können sich also verletzen! Um Verbrennungen zu verhindern, müssen Sie beim Entfernen des Drehspießes Handschuhe tragen. Garraumteiler

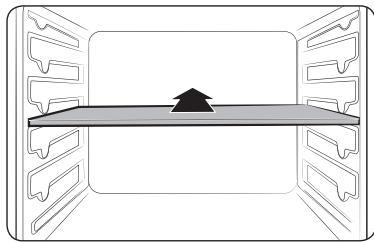

Mit Hilfe des Garraumteilers können Sie den Garraum des Geräts in zwei Bereiche unterteilen. Setzen Sie den Garraumteiler ein, wenn Sie das Gerät im Doppelgarraumbetrieb verwenden möchten.

HINWEIS Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

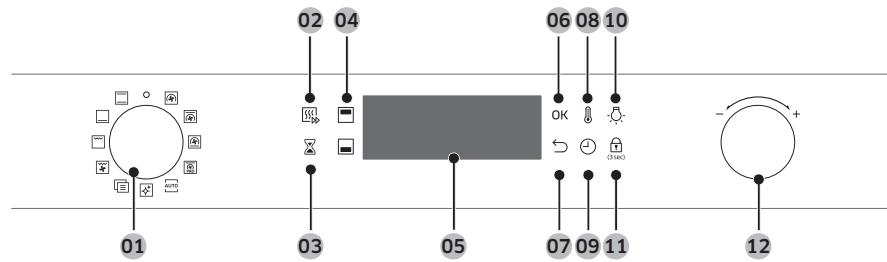

Bedienung Bedienfeld

Die Front des Geräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Geräts zum Zweck der Qualitätsverbesserung sind vorbehalten.

Hier werden die jeweils ausgewählten Betriebsarten und Einstellungen angezeigt.

06 OK Hiermit bestätigen Sie zuvor programmierte Einstellungen.

Hiermit setzen Sie Ihre aktuellen Einstellungen zurück und kehren zum Hauptbildschirm zurück.

Hiermit stellen Sie die Gartemperatur ein.

Hiermit stellen Sie die Garzeit ein.

10 Garraumbeleuchtung

Durch Drücken dieser Taste wird die Beleuchtung im Garraum ein- bzw. ausgeschaltet. Die Garraumbeleuchtung wird automatisch eingeschaltet, sobald die Gerätetür geöffnet oder das Gerät in Betrieb genommen wird. Sie wird zu Energiesparzwecken nach einer bestimmten Zeit ohne Benutzereingabe automatisch wieder ausgeschaltet.

Durch Drücken dieser Taste können Sie zur Vermeidung von Unfällen die Kindersicherung aktivieren und somit alle Bedienelemente sperren. Sie können die Funktion jedoch durch Drehen am Moduswähler deaktivieren. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Kindersicherung zu aktivieren, und halten Sie sie erneut 3 Sekunden lang gedrückt, um das Bedienfeld wieder freizugeben.

Mit dem Funktionswähler können Sie: • die Garzeit oder -temperatur einstellen. • Menüeinträge in den folgenden Untermenüs auswählen: Reinigung, Automatikprogramme, Sonderfunktionen, Grill. • bei den Automatikprogrammen die Portionsgrößen auswählen.

Hiermit können Sie die Betriebsarten oder Funktionen des Geräts auswählen.

02 Schnelles Vorheizen

Mit der Funktion zum schnellen Vorheizen können Sie das Gerät schnell auf eine zuvor eingestellte Temperatur vorheizen. • Drücken Sie auf diese Taste, um die Funktion zum schnellen Vorheizen zu aktivieren bzw. zu deaktivieren. • Nur im Einfachbetrieb verfügbar. (Heißluft, Ober-/Unterhitze, Oberhitze+Heißluft, Unterhitze+Konvektion) • Nur verfügbar für Temperaturen über 100 °C.

Mit Hilfe der Timerfunktion können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer überprüfen.

04 Oberer/unterer Garraum

Diese Anzeigen sind aktiviert, wenn der Garraumteiler eingesetzt wurde. Sie können dann für die Zubereitung Ihrer Gerichte zwischen dem oberen und unteren Garraum wählen.

HINWEIS Das Tippen auf dem Display funktioniert möglicherweise nicht einwandfrei, wenn Sie dabei Handschuhe aus Kunststoff oder Küchenhandschuhe tragen.

Häufig genutzte Einstellungen

Garzeit 1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.

In allen Betriebsarten muss die Standardtemperatur und/oder -garzeit häufig geändert werden. Im Folgenden wird beschrieben, wie Sie die Temperatur und/oder die Garzeit für die ausgewählte Betriebsart nach Ihren Bedürfnissen einstellen können. Temperatur 1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus. Im Display erscheint die Standardtemperatur für die jeweilige Auswahl.

2. Drücken Sie die Taste , und stellen Sie mit dem (value dial) Funktionswähler die gewünschte Zeit bis maximal 23 Stunden und 59 Minuten ein.

2. Stellen Sie durch Drehen am Funktionswähler die gewünschte Temperatur ein.

HINWEIS • Wenn Sie nicht innerhalb von einigen Sekunden weitere Einstellungen vornehmen, startet das Gerät den Garvorgang automatisch mit den Standardeinstellungen. • Drücken Sie zum Ändern der eingestellten Temperatur die Taste und befolgen Sie die oben beschriebenen Schritte. • Die genaue Temperatur im Garraum kann mit Hilfe eines Thermometers und einer von einer autorisierten Stelle zugelassen Methode gemessen werden. Bei Verwendung nicht zugelassener Thermometer kommt es möglicherweise zu Messfehlern.

3. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

3. Drücken Sie auf OK, um Ihre Einstellungen zu speichern.

HINWEIS • Optional können Sie als Endzeit für Ihren Garvorgang einen bestimmten Zeitpunkt in der Zukunft einstellen. Drücken Sie die Taste , und stellen Sie mit Hilfe des Funktionswählers eine Endzeit ein. Weitere Informationen finden Sie unter Programmende. • Sie müssen die Garzeit nicht einstellen. Das Gerät startet den Garvorgang auch dann mit der eingestellten Zeit, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät bei Abschluss des Garvorgangs manuell ausschalten. • Drücken Sie zum Ändern der eingestellten Garzeit die Taste und befolgen Sie die oben beschriebenen Schritte.

Programmende 1. Wählen Sie mit Hilfe des Moduswählers eine Betriebsart oder Funktion aus.

2. Drücken Sie die Taste zwei Mal, und stellen Sie mit Hilfe des Funktionswählers eine Endzeit ein.

Die Funktion „Programmende“ erleichtert Ihnen das Garen und Backen. 1. Fall: Sie möchten um 14:00 Uhr ein Gericht zubereiten, das eine Stunde gegart werden muss und um 18:00 Uhr fertig sein soll. Stellen Sie zum Aktivieren der Funktion „Programmende“ die unter „Fertig um“ angezeigte Zeit auf „18:00“ Uhr ein. Das Gerät startet um 17:00 Uhr automatisch den Garvorgang, damit dieser gemäß Ihrer Einstellung um 18:00 Uhr beendet ist. Aktuelle Uhrzeit: 14:00 Uhr

Garzeit einstellen: 1 Stunde

Endzeit einstellen: 18:00 Uhr

Das Gerät startet um 17:00 Uhr den Garvorgang, damit dieser automatisch um 18:00 Uhr beendet ist.

3. Drücken Sie auf OK, um Ihre Einstellungen zu speichern. 14:00

2. Fall: HINWEIS • Sie müssen die Endzeit nicht einstellen. Das Gerät startet den Garvorgang auch dann mit der eingestellten Zeit, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät bei Abschluss des Garvorgangs manuell ausschalten. • Drücken Sie zum Ändern der Endzeit zweimal die Taste und befolgen Sie die oben beschriebenen Schritte.

Aktuelle Uhrzeit: 14:00 Uhr

Garzeit einstellen: 2 Stunden

Endzeit einstellen: 17:00 Uhr

Das Gerät startet um 15:00 Uhr den Garvorgang, damit dieser automatisch um 17:00 Uhr beendet ist.

VORSICHT • Die Programmendefunktion steht bei Doppelgarraumbetrieb nicht zur Verfügung. • Bewahren Sie bereits gegarte Speisen nicht über einen längeren Zeitraum im Garraum auf. Die Speisen können verderben.

Zurücksetzen der Garzeit

Zurücksetzen der Endzeit

Sie können die Garzeit zurücksetzen. Dies ist nützlich, wenn Sie den Garvorgang vor dem geplanten Ende manuell unterbrechen möchten.

Sie können die Endzeit zurücksetzen. Dies ist nützlich, wenn Sie den Garvorgang vor dem geplanten Ende manuell unterbrechen möchten. 1. Drücken Sie während eines Garvorgangs zweimal die Taste , um die eingestellte Endzeit anzuzeigen.

2. Stellen Sie durch Drehen am Funktionswähler die Garzeit auf „00:00“ ein. Alternativ können Sie auch die Taste drücken.

2. Stellen Sie durch Drehen am Funktionswähler die aktuelle Uhrzeit als Endzeit ein. Alternativ können Sie auch die Taste drücken.

3. Drücken Sie auf OK.

3. Drücken Sie auf OK.

HINWEIS Im Doppelgarraumbetrieb müssen Sie zuerst den unteren bzw. oberen Garraum auswählen, um die Garzeit für den ausgewählten Garraum zurücksetzen zu können.

1. Drücken Sie während eines Garvorgangs die Taste , um die default cooking time (Standardgarzeit) anzuzeigen.

HINWEIS Im Doppelgarraumbetrieb müssen Sie zuerst den unteren bzw. oberen Garraum auswählen, um die Endzeit für den ausgewählten Garraum zurücksetzen zu können.

Bedienung Betriebsarten (außer Grill)

Doppelgarraumbetrieb 1. Wählen Sie mit dem Moduswähler eine Betriebsart aus. 2. Stellen Sie je nach Bedarf die Garzeit und/ oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.

Mit Hilfe des Garraumteilers können Sie den Innenraum des Geräts in einen oberen und einen unteren Garraum unterteilen. Auf diese Weise können Sie das Gerät mit zwei unterschiedlichen Betriebsarten gleichzeitig betreiben. Alternativ können Sie auch nur einen der beiden Garräume nutzen. 1. Schieben Sie den Garraumteiler in Einschubhöhe 3 ins Gerät, um den Innenraum in zwei Garräume zu unterteilen.

3. Optional können Sie das Gerät schnell vorheizen. Drücken Sie hierzu die Taste , und stellen Sie die Temperatur ein, auf die das Gerät vorgeheizt werden soll. Im Display wird die entsprechende Anzeige gezeigt. Bedienung

Das Gerät zeigt das Symbol und heizt vor, bis der Garraum die eingestellte Zieltemperatur erreicht. Nach Abschluss des Vorheizens erklingt ein Signalton und die Anzeige erlischt. Sofern in den Zubereitungshinweisen nicht abweichend angegeben, wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen. HINWEIS Sie können die Garzeit und/oder -temperatur während des Betriebs ändern.

2. Wählen Sie mit dem Moduswähler eine Betriebsart aus. Sie können im oberen Abteil Grill, Heißluft und Oberhitze+Heißluft wählen und im unteren Abteil Heißluft, Unterhitze+Heißluft und Unterhitze. 3. Drücken Sie die Taste oder , um den oberen bzw. den unteren Garraum auszuwählen. Das Symbol wird für das ausgewählte Abteil angezeigt. 4. Stellen Sie je nach Bedarf die Garzeit und/ oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen. 5. Drücken Sie danach auf OK.

Das Gerät zeigt das Symbol und heizt vor, bis der Garraum die eingestellte Zieltemperatur erreicht. Sofern in den Zubereitungshinweisen nicht abweichend angegeben, wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen.

Oberhitze + Heißluft

Die Verfügbarkeit des Doppelgarraumbetriebs hängt von der jeweiligen Betriebsart ab. Weitere Informationen finden Sie bei den Verwendung in diesem Handbuch. Betriebsarten (außer Grill) Die mit einem Stern (*) gekennzeichneten Betriebsarten sind beim schnellen Vorheizen verfügbar und bei Temperaturen unter 100 °C deaktiviert.

* 40-250 Unterhitze + Heißluft

Die durch das untere Heizelement erzeugte Wärme wird mit den Heißluftventilatoren gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen. 100-230 100-230 190 Die Wärme wird durch das untere Heizelement erzeugt. Diese Betriebsart eignet sich, um Speisen wie Quiche oder Pizza am Ende des Garvorgangs von unten zu bräunen. 80-200 160 Bei Auswahl von „Bratautomatik“ wird automatisch ein Vorheizzyklus gestartet, der so lange läuft, bis im Garraum eine temperature (Temperatur) von 220 °C erreicht ist. Danach werden das obere Heizelement und die Heißluftventilatoren eingeschaltet, um zum Beispiel Fleisch scharf anzubraten. Nach dem Anbraten wird das Fleisch bei Niedertemperatur fertig gegart. Diese Betriebsart eignet sich für Rind, Geflügel oder Fisch. 100-270

Temperaturbereich (°C) Doppelgarraumbetrieb Empfohlene Betriebsart Temperatur (°C) Einfachbetrieb Oberer Unterer Garraum Garraum * 40-250 40-250 40-250 170 Die durch das hintere Heizelement erzeugte Wärme wird mit Heißluft den Heißluftventilatoren gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschubhöhen gleichzeitig. * 40-250 200 Die Wärme wird vom oberen und unteren Heizelement Ober-/Unterhitze erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Gerichten verwendet werden.

Temperaturbereich (°C) Empfohlene Doppelgarraumbetrieb Temperatur (°C) Einfachbetrieb Oberer Unterer Garraum Garraum * 40-250 40-250 190 Die durch das obere Heizelement erzeugte Wärme wird mit den Heißluftventilatoren gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Garen von Gerichten, bei denen eine knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne).

Die durch die beiden oberen Heizelemente erzeugte Wärme wird mit dem Ventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Grillen von Fleisch oder Fisch.

Bedienung Betriebsarten (Grill) 1. Stellen Sie den Moduswähler auf

2. Stellen Sie den Moduswähler auf . Standardmäßig wird nur die Option Großer Grill (G 1) automatisch aktiviert.

3. Stellen Sie mit Hilfe des Funktionswählers die Temperatur ein, und drücken Sie auf OK.

2. Wählen Sie mit dem Funktionswähler die Option Großer Grill (G 1) oder Öko-Grill (G 2) aus, und drücken Sie anschließend auf OK.

Betriebsarten (Grill) Bedienung

3. Stellen Sie mit Hilfe des Funktionswählers die Temperatur ein, und drücken Sie auf OK. Betriebsart

Doppelgarraumbetrieb Zum Energiesparen empfiehlt es sich, kleinere Portionsgrößen im Doppelgarraumbetrieb zu grillen. Standardmäßig ist die Option „Großer Grill“ lediglich im oberen Garraum verfügbar, da hierbei nur das obere Heizelement zum Einsatz kommt. 1. Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Doppelgarraumbetrieb zu aktivieren.

Temperaturbereich (°C) Doppelgarraumbetrieb Empfohlene Temperatur (°C) Einfachbetrieb Oberer Unterer Garraum Garraum 100-270 200-250 240 Die Wärme wird durch den Großflächengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberseite zu bräunen (z. B. Fleisch, Lasagne oder Gratin). 100-270 240 Die Wärme wird durch den Kleinflächengrill erzeugt. Diese Betriebsart eignet sich für Speisen, bei deren Zubereitung weniger Hitze erforderlich ist (z. B. Fisch und gefüllte Baguettes).

Temperaturbereiche im Doppelgarraumbetrieb

Bei Verwendung der Modi Unterhitze oder Large grill (Großer Grill)

Sie können den oberen und unteren Garraum gleichzeitig für unterschiedliche Garvorgänge verwenden. Im Doppelgarraumbetrieb wird der verfügbare Temperaturbereich für einen der Garräume jedoch durch die Temperatureinstellung für den jeweils anderen Garraum beeinflusst. Wenn Sie beispielsweise den oberen Garraum zum Grillen verwenden, ist der auswählbare Temperaturbereich aufgrund des Garvorgangs im unteren Garraum begrenzt. Allerdings sind die Temperatureinstellungen in beiden Garräumen auf einen Bereich zwischen 40 und 250 °C begrenzt. Der untere Garraum ist begrenzt auf (°C) Minimum 40 50 70 85 100 110 125 140 155 165 170

Maximum 45 70 95 125 155 185 215 250 250 250 250

Eingestellte Temperatur (°C) im unteren Garraum 40 60 80 100 120 140 160 180 200 220 250

Der obere Garraum ist begrenzt auf (°C) Minimum 40 50 70 85 100 110 125 140 155 165 170

Maximum 45 70 95 125 155 185 215 250 250 250 250

Der untere Garraum ist begrenzt auf (°C)

Eingestellte Temperatur (°C) im unteren Garraum

Der obere Garraum ist begrenzt auf (°C) Minimum

Eingestellte Temperatur (°C) im oberen Garraum 40 60 80 100 120 140 160 180 200 220 250

Eingestellte Temperatur (°C) im oberen Garraum

Bedienung Unterbrechen des Garvorgangs

Sonderfunktionen Drehen Sie den Moduswähler während eines Garvorgangs auf . Das Gerät wird nach wenigen Sekunden ausgeschaltet. Um Fehleingaben zu vermeiden, gibt das Gerät Ihnen einige Sekunden Zeit, um Ihre Auswahl zu korrigieren.

Um Ihre Garergebnisse zu verbessern, können Sie verschiedene Zusatz- oder Sonderfunktionen verwenden. Die Sonderfunktionen sind im Doppelgarraumbetrieb nicht verfügbar. 1. Stellen Sie den Moduswähler auf

Unterbrechen des Garvorgangs für einen einzelnen Garraum Gehen Sie wie folgt vor, wenn Sie einen Garvorgang im Doppelgarraumbetrieb für einen Garraum unterbrechen möchten. 1. Drücken Sie auf unterbrechen:

2. Wählen Sie mit Hilfe des Funktionswählers eine Funktion aus, und drücken Sie auf OK. Die Standardtemperatur wird angezeigt. 3. Stellen Sie je nach Bedarf die Garzeit und/ oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.

, um den Garvorgang zu

Bedienung 2. Drücken Sie die Taste oder , um den oberen bzw. den unteren Garraum auszuwählen. Das Symbol blinkt für das ausgewählte Abteil. 3. Drücken Sie auf OK. Der Garvorgang wird im ausgewählten Garraum unterbrochen.

4. Drücken Sie OK, um die Funktion zu starten.

Temperaturbereich (°C)

Empfohlene Temperatur (°C)

Anleitung Verwenden Sie diese Funktion nur, um Speisen warmzuhalten, die Sie kurz zuvor gegart haben. Verwenden Sie diese Funktion zum Erwärmen von Koch- und Anrichtegeschirr.

Doppelgarraumbetrieb 1. Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Doppelgarraumbetrieb zu aktivieren.

Für unerfahrene Köche bietet das Gerät insgesamt 25 Automatikprogramme. Mit Hilfe der Automatikprogramme können Sie Zeit sparen und schneller Kochen und Backen lernen. Die Garzeit und -temperatur wird entsprechend dem ausgewählten Rezept automatisch eingestellt. 1. Stellen Sie den Moduswähler auf

2. Stellen Sie den Moduswähler auf

2. Wählen Sie mit Hilfe des Funktionswählers ein Programm aus, und drücken Sie auf OK.

3. Stellen Sie durch Drehen am Funktionswähler die Portionsgröße ein. Das einstellbare Gewicht hängt vom jeweiligen Programm ab. 4. Drücken Sie auf OK, um den Garvorgang zu starten.

3. Drücken Sie die Taste oder , um den oberen bzw. den unteren Garraum auszuwählen. Das Symbol wird für das ausgewählte Abteil angezeigt. 4. Wählen Sie mit Hilfe des Funktionswählers ein Programm für den oberen Garraum aus, und drücken Sie auf OK.

5. Stellen Sie durch Drehen am Funktionswähler die Portionsgröße ein. Das einstellbare Gewicht hängt vom jeweiligen Programm ab. 6. Drücken Sie auf OK, um den Garvorgang zu starten.

• Einige der Elemente in den Automatikprogrammen beinhalten das Vorheizen. Für diese Elemente wird der Fortschritt des Vorheizens angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Drücken Sie dann Garzeit, um die Automatikprogramme zu starten. • Weitere Informationen finden Sie im Abschnitt zu den Automatikprogrammen in diesem Handbuch.

HINWEIS Weitere Informationen finden Sie im Abschnitt zu den Automatikprogramme in diesem Handbuch. Deutsch 21

NV66M3571BS_EF_DG68-00887A-00_FR+NL+DE.indb 21

3. Wählen Sie mit dem Funktionswähler das Programm Dampfreinigung (C 1) aus, und drücken Sie dann auf OK, um den Reinigungsvorgang zu starten. Die Dampfreinigung dauert 26 Minuten.

Ihnen stehen zwei Reinigungsfunktionen zur Verfügung. Diese Funktionen sparen Ihnen Zeit, da eine regelmäßige manuelle Reinigung entfällt. Die Restzeit wird während dieses Prozesses im display (Display) angezeigt. Funktion C1

Anleitung 4. Reinigen Sie den Garraum mit einem feuchten Tuch.

Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.

Bei der Pyrolyse wird der Garraum bei sehr hoher Temperatur gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht.

Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf. 1. Gießen Sie ca. 400 ml Wasser auf den Boden des Garraums, und schließen Sie die Gerätetür.

2. Stellen Sie den Moduswähler auf

Öffnen Sie die Gerätetür nicht, bevor der Reinigungszyklus abgeschlossen ist. Das Wasser im Garraum ist sehr heiß und kann Verbrennungen verursachen. HINWEIS • Wenn der Garraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, mit Hilfe eines Reinigungsmittels erst den hartnäckigen Schmutz von Hand zu entfernen und dann die steam cleaning (Dampfreinigung) zu aktivieren. • Lassen Sie die Gerätetür nach Abschluss des Reinigungszyklus leicht geöffnet. So können die emaillierten Innenflächen vollständig trocknen. • Diese Reinigungsfunktion kann erst dann aktiviert werden, wenn der Garraum des Geräts abgekühlt ist. Warten Sie, bis das Gerät abgekühlt ist, und versuchen Sie es dann erneut. • Gießen Sie das Wasser nicht mit Schwung auf den Boden des Garraums. Gehen Sie langsam und vorsichtig vor. Andernfalls kann Wasser an der Vorderseite des Geräts austreten.

VORSICHT Bei der Pyrolyse wird der Garraum bei sehr hoher Temperatur gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht. 1. Entnehmen Sie alle Zubehörteile einschließlich der Seitengitter aus dem Garraum, und wischen Sie größere Krümel und Verunreinigungen im Inneren des Geräts weg. Andernfalls können während des Reinigungszyklus offene Flammen oder ein Brand entstehen. 2. Stellen Sie den Moduswähler auf

HINWEIS • Nach Beginn des Reinigungszyklus wird der Garraum sehr heiß. Die Gerätetür wird daher aus Sicherheitsgründen verriegelt. Wenn der Reinigungszyklus abgeschlossen und das Gerät abgekühlt ist, wird die Gerätetür wieder entsperrt. • Denken Sie daran, das Gerät vor dem Starten der Reinigungsfunktion zu leeren. Zubehörteile können sich auf Grund der hohen Temperaturen im Inneren des Geräts verformen. Bedienung

3. Wählen Sie durch Drehen am Funktionswähler das Programm für die Pyrolysereinigung (C 2) aus, und drücken Sie dann auf OK.

• Berühren Sie das Gerät nicht während eines Reinigungszyklus, da es sehr heiß werden kann. • Halten Sie Kinder vom Gerät fern, um Unfälle zu vermeiden. • Schalten Sie das Gerät nach Abschluss des Reinigungszyklus erst dann aus, nachdem der Kühlungsventilator das Gerät ausreichend heruntergekühlt hat und automatisch abgeschaltet wurde.

4. Wählen Sie für die Dauer des Reinigungsvorgangs eine von 3 verfügbaren Einstellungen: 1 h 50 min, 2 h 10 min oder 2 h 30 min. 5. Drücken Sie auf OK, um den Reinigungsvorgang zu starten. 6. Warten Sie nach Abschluss der Reinigung ab, bis das Gerät abgekühlt ist, und wischen Sie anschließend mit einem feuchten Tuch an den Kanten der Gerätetür entlang.

Verwendung Bedienung

Mit Hilfe der Timerfunktion können Sie bei einem Garvorgang die benötigte Zeit bzw. Betriebsdauer überprüfen. 1. Drücken Sie die Taste

WARNUNG vor Acrylamid Beim Backen von stärkehaltigen Lebensmitteln wie Kartoffelchips, Pommes Frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Speisen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden. HINWEIS

2. Stellen Sie mit Hilfe des Funktionswählers die Zeit ein, und drücken Sie auf OK. Sie können die Zeit auf maximal 23 Stunden und 59 Minuten einstellen.

• Wenn die eingestellte Zeit abgelaufen ist, erklingt ein Signalton und auf dem Display blinkt die Anzeige „00:00“. • Sie können die Timereinstellung jederzeit ändern.

Ton ein/aus • Halten Sie zum Ausschalten der Signaltöne die Taste für die Garraumbeleuchtung 3 Sekunden lang gedrückt. • Halten Sie zum Einschalten der Signaltöne die Taste erneut 3 Sekunden lang gedrückt.

• Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben. Tipps zu den Zubehörteilen Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine Auswirkungen auf die Garergebnisse. • Backblech und Universalblech sind untereinander austauschbar. • Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Gitterrost einzusetzen, um herabtropfendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden. • Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empfiehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden.

Backen Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen. Gericht

Hefe-Blechkuchen mit Obst und Streuseln Obststreusel

Hefeblechkuchen Selbstgemachte Pizza (1-1,2 kg) Tiefgefrorener Blätterteigstücke, gefüllt

Gitterrost, Auflaufform (22-24 cm) Universalblech

Gitterrost, Auflaufform (22-24 cm) Gitterrost, Form (Ø 20 cm) Universalblech

Gedeckter Apfelkuchen Pizza aus dem Kühlregal

Gitterrost, Auflaufform (22-24 cm) Universalblech

Geflügel (Huhn/Ente/Truthahn) Gitterrost + Brathähnchen (1,2 kg) * Universalblech (zum Auffangen von Flüssigkeiten) Hähnchenteile Gitterrost + Universalblech Entenbrust Gitterrost + Universalblech Ganze Pute, klein Gitterrost + (5 kg) Universalblech Vegetarische Gerichte Gemüse (0,5 kg) Universalblech Verwendung

Halbierte Ofenkartoffeln (0,5 kg) Fisch Fischfilet, gebacken Bratfisch

Grillen Es wird empfohlen, den Garraum im Modus large grill (Großer Grill) vorzuheizen. Nach der Hälfte der Zeit wenden. Zeit (in Min.)

Geflügel Hähnchenbrust

Hähnchenunterschenkel

* Nach 2/3 der Garzeit wenden

* Nach 2/3 der Garzeit wenden

Tiefgefrorene Fertiggerichte

Tiefgefrorene Pizza (0,4-0,6 kg) Tiefgefrorene Lasagne Tiefgefrorene BackofenPommes Tiefgefrorene Kroketten Tiefgefrorener Backcamembert Tiefgefrorene belegte Baguettes Tiefgefrorene Fischstäbchen Tiefgefrorene Fischburger

Bei dieser Betriebsart wird der Garraum zunächst automatisch auf bis zu 220 °C vorgeheizt. Zum Braten des Fleisches werden dann das obere Heizelement und die Heißluftventilatoren verwendet. Anschließend werden die Speisen bei der zuvor ausgewählten niedrigen Temperatur schonend gegart. Dazu werden das obere und das untere Heizelement eingesetzt. Diese Betriebsart eignet sich zum Braten von Fleisch und Fisch. Gericht

Schweinebraten Gitterrost

Verwendung Doppelgarraumbetrieb Setzen Sie den Garraumteiler in das Gerät ein, bevor Sie es im Doppelgarraumbetrieb verwenden. Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen. In der folgenden Tabelle sind 5 Programme zum Garen, Braten und Backen im Doppelgarraumbetrieb aufgeführt. Im Doppelgarraumbetrieb können Sie gleichzeitig Ihr Hauptgericht und die Beilage oder Ihr Hauptgericht und Ihren Nachtisch zubereiten. • Bei Verwendung des Doppelgarraumbetriebs verlängert sich möglicherweise die zum Vorheizen benötigte Zeit. Nein Garraum

Unterer Garraum Oberer Garraum Unterer Garraum Oberer Garraum Unterer Garraum

Gedeckter Apfelkuchen

Gitterrost, Auflaufform (22-24 cm) Gitterrost

Gitterrost, Auflaufform (22-24 cm) Gitterrost

Fladenbrot Kartoffelgratin (1,0-1,5 kg)

Oberer Hähnchenunterschenkel * Garraum Unterer Lasagne (1,0-1,5 kg) Garraum Oberer Garraum Unterer Garraum

Zeit Einschubhöhe Betriebsart Temp. (°C) (in Min.) 4 160-170 40-45

Gitterrost, Form (Ø 20 cm) Universalblech

Um Energie zu sparen, können Sie auch nur den oberen oder den unteren Garraum verwenden. Die Garzeit kann sich verlängern, wenn Sie den Garraum unterteilen. Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen. Oberer Garraum Gericht

Hähnchenunterschenkel *

* Das Gerät nicht vorheizen. Nach 2/3 der Garzeit wenden.

*Nach 2/3 der Garzeit wenden. 28 Deutsch

NV66M3571BS_EF_DG68-00887A-00_FR+NL+DE.indb 28

Zubehör Universalblech

Gedeckter Apfelkuchen Selbstgemachte Pizza (1,0-1,2 kg)

Einschubhöhe Betriebsart 1

Garen auf einer Einschubhöhe A4

Selbstgemachte Lasagne in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Gratin aus frischen Kartoffeln in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Den Teig in einer 20-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Gitterrost + Universalblech

Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen. Auf den Gitterrost stellen.

1,1-1,3 Ganzes Brathähnchen

Den Teig zubereiten und in eine runde schwarze Gugelhupf- oder Napfkuchenform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen.

Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an.

In der folgenden Tabelle sind 15 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen. Die Automatikprogramme 1 bis 5 sowie 13 und 14 umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt des Vorheizens wird im Display angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Drücken Sie dann Garzeit, um die Automatikprogramme zu starten.

Das Hähnchen waschen und putzen. Das Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen mit der Brust nach unten auf das Blech legen und bei Erklingen des Signaltons wenden.

Gewicht (kg) 0,6-0,8

Hähnchenunterschenkel

Mit Öl bestreichen, würzen und auf das Blech legen. 0,3-0,5 0,5-0,7 A9

Tiefgefrorene Kroketten

0,7-0,8 Hefeteig gehen lassen

Selbstgemachte Pizza mit Hefeteig zubereiten und auf das Blech legen. Die Gewichtsangabe bezieht sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben. 0,5-0,6

Teig in einer Schüssel zubereiten und mit Frischhaltefolie abdecken. In die Mitte des Rosts stellen. Die erste Einstellung ist für Pizza- und Kuchenteig geeignet, die zweite für Brotteig.

Die tiefgefrorenen Kroketten gleichmäßig auf dem Blech verteilen.

Zucchini, Aubergine, Paprika, Zwiebel und Kirschtomaten waschen und vorbereiten. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Blech verteilen.

Selbstgemachte Pizza

Die Steaks bzw. Filets waschen und putzen. Mit der Hautseite nach oben auf den Rost legen. 0,4-0,6

Die Fische waschen und putzen, und abwechselnd Kopf an Schwanzflosse nebeneinander auf den Rost legen. Innenseite mit Zitronensaft beträufeln, salzen und Kräuter hineinlegen. Haut leicht mit einem Messer einschneiden. Mit Öl bestreichen und salzen. 0,4-0,6

Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Tiefkühlpizza in die Mitte des Gitterrosts legen. Die erste Einstellung ist für dünne italienische Pizza geeignet, die zweite für dicke amerikanische Pizza.

Doppelgarraumbetrieb

In der folgenden Tabelle sind 10 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Sie können sowohl nur den oberen oder unteren Garraum als auch beide Garräume gleichzeitig nutzen. Für jedes Programm werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen. Die Automatikprogramme für den Doppelgarraumbetrieb umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt beim Vorheizen wird im Display angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Drücken Sie dann Garzeit, um die Automatikprogramme zu starten. WARNUNG Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an. Code Gericht Oberer Garraum Kartoffelgratin

Halbierte Ofenkartoffeln

1,0-1,5 Gitterrost 4 Gratin aus frischen Kartoffeln in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen. 1,0-1,5 Gitterrost 4 Selbstgemachte Lasagne in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen. 0,4-0,6 Universalblech 4 0,6-0,8 Zucchini, Aubergine, Paprika, Zwiebel und Kirschtomaten waschen und vorbereiten. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Blech verteilen. 0,6-0,8 Universalblech 4 0,8-1,0 Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Blech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuen.

Gewicht (kg) Zubehör Einschubhöhe 0,3-0,5 Universalblech 4 Tiefgefrorene 0,5-0,7 A5 Backofen-Pommes Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Blech verteilen. Unterer Garraum 1,2-1,4 Gitterrost 1 Gedeckten Apfelkuchen in einer runden Kuchenform aus Metall mit Gedeckter A1 24-26 cm Durchmesser zubereiten. Programm starten und, wenn Apfelkuchen nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen. 0,4-0,6 Universalblech 1 Apfeltaschen auf Backpapier auf das Universalblech legen. A2 Apfeltaschen Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben. 1,2-1,5 Gitterrost 1 Quiche-Teig zubereiten und in eine runde Quiche-Form mit 25 cm A3 Quiche Lorraine Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Füllung hinzugeben und die Form in die Mitte des Rosts stellen. 0,3-0,6 Gitterrost 1 0,6-0,9 Tiefkühlpizza in die Mitte des Gitterrosts legen. A4 Tiefkühlpizza Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, den Rost in den Garraum schieben. Die erste Einstellung ist für dünne italienische Pizza geeignet, die zweite für dicke amerikanische Pizza. 0,8-1,0 Universalblech 1 1,0-1,2 Selbstgemachte Pizza mit Hefeteig zubereiten und auf das Blech Selbstgemachte A5 legen. Die Gewichtsangabe bezieht sich auf die gesamte Pizza mit Pizza Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.

Verwendung Testgerichte

2. Grillen Heizen Sie den Garraum 5 Minuten lang mit dem Großflächengrill vor.

1. Backen Die Backempfehlungen gehen von einem vorgeheizten Garraum aus. Verwenden Sie nicht die Funktion „Schnelles Vorheizen“. Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Gerätetür weist. Zeit (in Min.) 20-25

1 diagonal angeordnet

Gedeckter Apfelkuchen

Beefsteaks aus Gitterrost + Rinderhackfleisch * Universalblech (12 Stk.) (zum Auffangen von Fett und Flüssigkeit)

Einschubhöhe Betriebsart 5 4 1

1. Seite: 15-18 2. Seite: 5-8

Zeit (in Min.) 60-70 *

* Nach 2/3 der Garzeit wenden 3. Braten Gericht Ganzes Hähnchen

Zubehör Gitterrost + Universalblech (zum Auffangen von Fett und Flüssigkeit)

* Nach 2/3 der Garzeit wenden

* Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt. ** Bei zwei Kuchen werden die Formen mittig auf den Blechen/Rosten in zwei verschiedenen Einschubhöhen platziert.

Häufig verwendete Rezepte für die Automatikprogramme Kartoffelgratin Zutaten Anleitung

• Teig: 275 g Mehl, 1/2 EL Salz, 125 g weißer Streuzucker, 8 g Vanillezucker, 175 g kalte Butter, 1 aufgeschlagenes Ei • Füllung: 750 g feste ganze Äpfel, 1 EL Zitronensaft, 40 g Zucker, 1/2 EL Zimt, 50 g Korinthen/Rosinen, 2 EL Semmelbrösel

Kartoffeln schälen und in 3 mm dicke Scheiben schneiden. Mit der Butter die Innenflächen einer geeigneten Auflaufform (22-24 cm) einfetten. Die Kartoffelscheiben auf einem sauberen Geschirrtuch ausbreiten und mit einem weiteren Geschirrtuch abdecken, während die restlichen Zutaten vorbereitet werden. Die restlichen Zutaten außer dem geriebenen Käse in eine große Schüssel geben und gut mischen. Die Kartoffelscheiben in einer Schicht leicht überlappender Scheiben in die Form legen und mit der flüssigen Zutatenmischung übergießen. Den geriebenen Käse darüber streuen und backen. Nach dem Garvorgang mit einigen Blättern frischem Thymian bestreuen.

Das Mehl mit dem Salz in eine große Schüssel sieben. Den Streuzucker und den Vanillezucker darüber sieben. Die Butter in kleine Würfel schneiden und zur Mehlmischung geben. 3/4 des aufgeschlagenen Eis hinzufügen. Alle Zutaten in einer Küchenmaschine zu einer krümeligen Masse verarbeiten (kein homogener Teig). Den Teig mit den Händen zu Kugeln formen. In Kunststofffolie einwickeln und 30 Minuten lang kalt stellen. Die Springform (24-26 cm Durchmesser) einfetten und mit Mehl bestäuben. 3 /4 des Teigs auf ca. 5 mm Dicke ausrollen. In die Form geben, sodass der Boden und die Seiten bedeckt sind. Die Äpfel schälen und entkernen. In Würfel mit einer Größe von 3/4 x 3/4 cm schneiden. Den Zitronensaft über die Äpfel geben und alles gut mischen. Korrinthen/Rosinen waschen und abtupfen. Mit Zucker und Zimt mischen. Die Semmelbrösel auf dem Boden des Teigs verteilen. Leicht andrücken. Die Füllung auf dem Teig verteilen. Den restlichen Teig ausrollen. Den Teig in schmale Streifen schneiden und diagonal auf der Füllung verteilen. Den Apfelkuchen gleichmäßig mit dem restlichen aufgeschlagenen Ei bestreichen.

800 g Kartoffeln, 100 ml Milch, 100 ml Sahne, 50 g aufgeschlagenes Ei, je 1 EL Salz, Pfeffer und Muskat, 150 g geriebener Käse, Butter, Thymian

Gedeckter Apfelkuchen

Tomatensauce zubereiten. Öl in einer Pfanne erhitzen und das Rinderhackfleisch und die gewürfelte Zwiebel etwa 10 Minuten rundum anbraten, bis alles leicht gebräunt ist. Die Tomatensauce, den Rinderfond und die getrockneten Kräuter hinzugeben. Zum Kochen bringen und 30 min köcheln lassen. Die Lasagneplatten entsprechend den Hinweisen auf der Verpackung garen. Schichtweise die Lasagneplatten, die Sauce und den Käse in eine Auflaufform füllen. Mit Käse abschließen und im Ofen überbacken.

Verwendung Quiche Lorraine Zutaten

Rinderlende • Teig: 200 g Weizenmehl, 80 g Butter, 1 Ei • Füllung: 75 g gewürfelter magerer Speck, 125 ml Sahne, 125 g Crème fraîche, 2 aufgeschlagene Eier, 100 g geriebener Schweizer Käse, Salz und Pfeffer

1 kg Rinderlende, 5 g Salz, 1 g Pfeffer, je 3 g Rosmarin und Thymian Das Rindfleisch mit Salz, Pfeffer und Rosmarin würzen und 1 Stunde in den Kühlschrank stellen. Auf den Gitterrost stellen. Im Ofen garen.

Für den Teig Mehl, Butter und Ei in eine Schüssel geben und zu einem homogenen Teig verarbeiten. Anschließend im Kühlschrank 30 Minuten lang kalt stellen. Den Teig ausrollen und in eine eingefettete Keramikform (25 cm Durchmesser) geben. Den Boden mit einer Gabel einstechen. Eier, Sahne, Crème fraîche, Käse, Salz und Pfeffer mischen. Kurz vor dem Garen auf dem Teig verteilen.

Selbstgemachte Pizza Zutaten Verwendung

• Pizzateig: 300 g Mehl, 7 g Trockenhefe, 1 EL Olivenöl, 200 ml warmes Wasser, je 1 EL Zucker und Salz • Belag: 400 g in Scheiben geschnittenes Gemüse (Aubergine, Zucchini, Zwiebel, Tomaten), 100 g gewürfelter Schinken oder Speck, 100 g geriebener Käse Mehl, Hefe, Öl, Salz, Zucker und warmes Wasser in einer Schüssel zu einem feuchten Teig verarbeiten. In einer Küchenmaschine oder von Hand 5-10 Minuten lang durchkneten. Den Teig zugedeckt bei 35 °C für 30 Minuten in den Ofen stellen, damit er gehen kann. Den Teig auf einer mit Mehl bestäubten Fläche zu einem Rechteck ausrollen und den Teig dann auf ein Blech oder in eine Pizzaform geben. Die passierten Tomaten auf dem Teig verteilen und mit Schinken, Pilzen, Oliven und Tomaten belegen. Den geriebenen Käse darüber streuen und backen.

Pflege Reinigung WARNUNG Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind. Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder -tücher, Stahlwolle, Messer oder andere schleifende Materialien. Garraum • Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser. • Reinigen Sie die Dichtungen der Gerätetür nicht von Hand. • Um Beschädigungen der emaillierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger. • Um schwere Verunreinigungen zu entfernen, verwenden Sie einen SpezialBackofenreiniger. Außenflächen des Geräts

Katalytische Emailleoberfläche (nur bestimmte Modelle) Die entnehmbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heißluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr. 1. Entnehmen Sie alle Zubehörteile aus dem Gerät. 2. Reinigen Sie den Garraum. 3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die höchstmögliche Temperatur ein, und lassen Sie das Gerät eine Stunde lang in Betrieb. HINWEIS Je nach Modell sind die katalytischen Teile entweder nur an einer oder aber an 3 Seiten beschichtet. Ausbau der Gerätetür Im Normalfall darf die Gerätetür nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist. VORSICHT Die Gerätetür ist schwer. 1. Öffnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf. Pfleg

Verwenden Sie zum Reinigen der äußeren Flächen des Geräts, wie z. B. Gerätetür, Türgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken. Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Geräts den Handgriff zu reinigen. Zubehör Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen. 70°

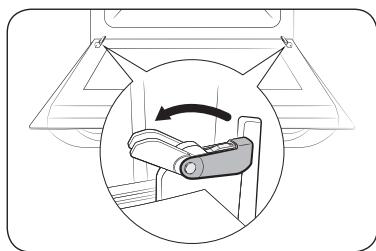

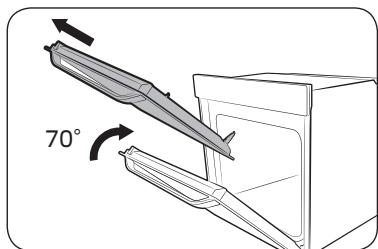

2. Schließen Sie die Gerätetür halb (etwa 70°). Fassen Sie die Gerätetür mit beiden Händen in der Mitte, und ziehen Sie sie so weit nach oben, dass die Scharniere herausgenommen werden können.

Pfleg 3. Um die Gerätetür nach der Reinigung wieder zu befestigen, wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge. Der Clip am Scharnier sollte auf beiden Seiten geschlossen sein.

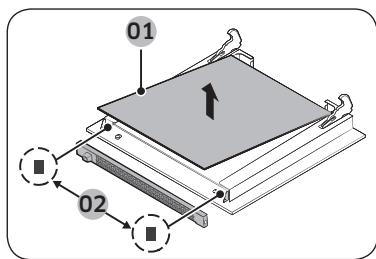

2. Lösen Sie die Abdeckung, und entnehmen Sie die Scheiben 1 und 2 sowie die 2 Führungsgummis aus der Gerätetür.

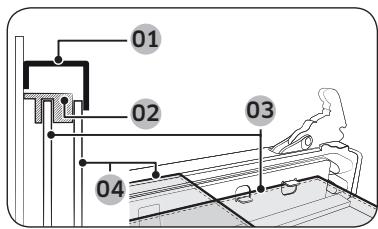

01 Scheibe 1 02 2 Führungsgummis

Ausbau des Glaseinsatzes der Gerätetür Die Gerätetür verfügt über 3 gegeneinander angeordnete Glasscheiben. Diese Glasscheiben können zum Reinigen ausgebaut werden.

Die Gerätetür muss zum Reinigen der Glasscheiben aus dem Gerät ausgebaut werden. 1. Entfernen Sie die 2 Schrauben auf der linken und rechten Seite der Gerätetür.

3. Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge, um die Scheiben nach dem Reinigen wieder in die Gerätetür einzusetzen. Überprüfen Sie anhand der obigen Abbildung die richtige Position der Scheiben.

Abdecken. Führungsgummis (rechts und links) Scheibe 2 Scheibe 1

HINWEIS Achten Sie beim Einbau von Scheibe 1 darauf, dass Sie nicht Scheibe 2 verwenden und dass der Aufdruck nach unten weist.

Problembehebung Problembeschreibungen

Wasserkollektor Der Wasserkollektor fängt während den Garvorgängen nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf. Leeren und reinigen Sie den Wasserkollektor in regelmäßigen Abständen. 01

WARNUNG Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach, und probieren Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum. Problem Die Tasten lassen sich nicht richtig drücken.

Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, wenden Sie sich an das nächstgelegene SamsungKundendienstzentrum.

Ersetzen von Teilen Glühlampe

Das Gerät startet den Betrieb nicht.

Der laufende Betrieb wird unterbrochen. Das Gerät wird im Betrieb ausgeschaltet.

WARNUNG • Schalten Sie das Gerät vor dem Austausch der Glühlampe aus und ziehen Sie den Netzstecker aus der Steckdose. • Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25-40 W bei 220-240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung-Kundendienstzentrum in Ihrer Nähe erhältlich. • Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabdrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer verkürzt.

Abhilfemaßnahme • Entfernen Sie die Fremdkörper/stoffe, und versuchen Sie es erneut. • Wischen Sie die Feuchtigkeit weg, und versuchen Sie es erneut.

• Deaktivieren Sie die Kindersicherung. • Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist. Wenn die Stromversorgung • Überprüfen Sie, ob der unterbrochen wurde. Netzstecker in die Steckdose eingesteckt ist. Wenn der Netzstecker aus der • Stecken Sie den Netzstecker Steckdose gezogen wurde. wieder ein. Wenn die zulässige Betriebsdauer • Lassen Sie das Gerät nach überschritten wurde. längeren Garvorgängen abkühlen. Wenn der Kühlungsventilator • Horchen Sie, ob der nicht ordnungsgemäß arbeitet. Kühlungsventilator in Betrieb ist. Wenn das Gerät an einem Ort • Halten Sie die in der ohne ausreichende Belüftung Aufstellanleitung genannten aufgestellt wurde. Abstände ein. Wenn mehrere Geräte an dieselbe • Schließen Sie das Gerät an eine Steckdose angeschlossen sind. eigene Steckdose an.

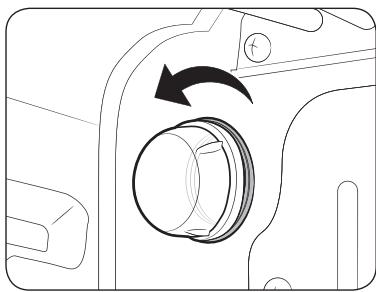

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ganz heraus. 2. Tauschen Sie die Glühlampe aus. 3. Reinigen Sie die Glasabdeckung. 4. Drehen Sie die Glasabdeckung anschließend wieder auf die Halterung, indem Sie den obigen Schritt 1 in umgekehrter Reihenfolge ausführen.

Die Uhrzeit wird nicht angezeigt.

Ursache • Wenn sich Fremdkörper/-stoffe um die Tasten angesammelt haben. • Modelle mit berührungsempfindlichen Bedienelementen: Wenn sich außen Feuchtigkeit angesammelt hat. • Wenn die Kindersicherung aktiviert wurde. • Wenn die Stromversorgung unterbrochen wurde.

Problembehebung Problem Das Gerät wird nicht mit Strom versorgt.

Ursache • Wenn die Stromversorgung unterbrochen wurde.

• Wenn das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt wurde. • Wenn Sich zwischen Gerätetür und Garraum Essensreste angesammelt haben. Die Garraumbeleuchtung ist • Wenn die Lampe sich anschaltet zu dunkel oder funktioniert und dann ausschaltet. überhaupt nicht. Die Außenflächen des Geräts werden im Betrieb übermäßig heiß. Die Gerätetür kann nicht richtig geöffnet werden.

Das Gerät verursacht Stromschläge.

Aus dem Gerät tritt Wasser aus. Aus einem Spalt in der Gerätetür tritt Dampf aus. Im Gerät bleibt Wasser zurück.

Abhilfemaßnahme • Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist. • Halten Sie die in der Aufstellanleitung genannten Abstände ein. • Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen. • Die Garraumbeleuchtung wird zu Energiesparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken. • Reinigen Sie den Garraum und überprüfen Sie die Beleuchtung erneut. • Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist.

• Wenn die Lampe im Betrieb durch Fremdkörper/-stoffe verdeckt ist. • Wenn das Gerät nicht ordnungsgemäß geerdet ist. • Wenn eine Steckdose ohne Schutzleiter verwendet wird. • Lassen Sie das Gerät abkühlen, • In einigen Fällen kann je nach und wischen Sie es mit einem den zubereiteten Speisen Wasser trockenen Tuch ab. oder Dampf aus dem Gerät austreten. Dies ist keine Fehlfunktion des Geräts.

Problem Die Helligkeit im Garraum schwankt.

Ursache • Die Helligkeit schwankt in Abhängigkeit von der abgegebenen Leistung.

Der Garvorgang ist abgeschlossen, aber der Kühlungsventilator läuft weiter. Der Garraum wird nicht erhitzt.

• Der Ventilator läuft auch einige Zeit nach Abschluss des Garvorgangs weiter, um den Garraum abzukühlen. • Ist die Gerätetür offen? •

Im Betrieb tritt Rauch aus dem Gerät aus.

Vom Gerät geht ein Brandoder Kunststoffgeruch aus.

Abhilfemaßnahme • Schwankungen bei der Leistungsabgabe sind während eines Garvorgangs normal. Keine Sorge, dies ist keine Fehlfunktion des Geräts. • Keine Sorge, dies ist keine Fehlfunktion des Geräts.

• Schließen Sie die Gerätetür und starten Sie das Gerät neu. Wenn die falschen Einstellungen • Schlagen Sie im Kapitel zur gewählt wurden. Bedienung des Geräts nach und stellen Sie das Gerät neu ein. Wenn die Sicherung im • Ersetzen Sie die Sicherungen bzw. setzen Sie den Verteilerkasten durchgebrannt ist oder der Leistungsschutzschalter Leistungsschutzschalter zurück. Wenn dies wiederholt passiert, ausgelöst hat. rufen Sie einen Elektriker. Während das Gerät zum ersten • Bei erstmaliger Verwendung Mal verwendet wird. kann am Heizelement Rauch entstehen. Dies ist keine Fehlfunktion, und das Problem sollte nach der 2. oder 3. Verwendung nicht mehr auftreten. Wenn sich Speisereste am • Lassen Sie das Gerät ausreichend Heizelement befinden. abkühlen und entfernen Sie die Speisereste vom Heizelement. Wenn Kunststoff- oder sonstige • Verwenden Sie für hohe Behälter verwendet wurden, die Temperaturen geeignete nicht hitzebeständig sind. Glasbehälter.

Problem Die Garergebnisse sind unzureichend.

Das Gerät erwärmt sich während der Pyrolysereinigung. Während der Pyrolysereinigung entsteht Brandgeruch. Die Dampfreinigung wird nicht ausgeführt.

Der Einfachbetrieb funktioniert nicht.

• Die Pyrolysereinigung arbeitet mit hohen Temperaturen, sodass sich das Gerät erwärmt. • Die Pyrolysereinigung arbeitet mit hohen Temperaturen, um Essensrückstände restlos zu verbrennen. • Ist das Gerät ausreichend abgekühlt? • Wenn der Garraumteiler nicht ordnungsgemäß eingesetzt wurde. • Befindet sich der Garraumteiler im Gerät?

Abhilfemaßnahme • Öffnen Sie die Gerätetür im Betrieb nur dann, wenn Speisen gewendet werden müssen. Je öfter die Gerätetür im Betrieb geöffnet wird, desto stärker sinkt die Temperatur im Garraum, sodass sich die Garergebnisse verschlechtern.

Informationscodes Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus. Code C-d1 C-20 C-21 C-22

Bedeutung Problem mit der Verriegelung der Gerätetür. Sensorstörung.

• Keine Sorge, dies ist keine Fehlfunktion des Geräts.

Tritt nur bei einem Lese-/Schreibproblem mit dem EEPROM-Speicherchip auf.

• Keine Sorge, dies ist keine Fehlfunktion des Geräts.

Tritt auf, wenn keine Kommunikation zwischen der Haupt- und der Nebenplatine möglich ist.

Tritt auf, wenn ein Kommunikationsproblem zwischen dem integrierten Sensorschaltkreis und dem Micom-Haupt- oder -Untersystem besteht.

Tastenproblem Tritt auf, wenn eine Taste längere Zeit gedrückt wird.

• Lassen Sie das Gerät ausreichend abkühlen, bevor Sie die Reinigung durchführen. • Setzen Sie den Garraumteiler richtig ein, und versuchen Sie es erneut. • Entnehmen Sie den Garraumteiler, und versuchen Sie es erneut.

Abhilfemaßnahme Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe. Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe. Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

Der Doppelgarraumbetrieb funktioniert nicht.

Ursache • Wenn während des Garvorgangs die Gerätetür häufig geöffnet wird.

Tritt auf, wenn der Garraumteiler während eines Garvorgangs im Doppelgarraumbetrieb entfernt wird. Tritt auf, wenn der Garraumteiler während eines Garvorgangs im Einfachbetrieb eingesetzt wird.

Sicherheitsabschaltung Die zulässige maximale Betriebsdauer für die eingestellte Temperatur wurde überschritten. • Bis 105 °C – 16 Stunden • Von 105 °C bis 240 °C – 8 Stunden • Von 245 °C bis Max. – 4 Stunden

Technische Daten Abhilfemaßnahme Der Garraumteiler darf während eines Garvorgangs im Doppelgarraumbetrieb nicht entfernt werden. Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.

SAMSUNG ist ständig darum bemüht, seine Produkte zu verbessern. Aus diesem Grunde behält sich Samsung Änderungen am Design und an Bedienungsanleitungen vor. Abmessungen (B x H x T)

Fassungsvermögen Gewicht

Dies ist keine Fehlfunktion des Geräts. Schalten Sie das Gerät aus, und entnehmen Sie die Speisen. Versuchen Sie es dann erneut.

Technische Daten 40 Deutsch

NV66M3571BS_EF_DG68-00887A-00_FR+NL+DE.indb 40

Anhang Produktdatenblatt SAMSUNG Modellbezeichnung Art des Garraums Energieeffizienzindex pro Garraum (EEI cavity) Energieeffizienzklasse je Garraum Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Oberund Unterhitze zu erwärmen Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Umluft zu erwärmen Anzahl der Garräume Wärmequelle pro Garraum (Strom oder Gas) Volumen pro Garraum (V) Art des Backofens Gewicht des Geräts (M)

SAMSUNG NV66M3571BS Oberer Einfachbetrieb Garraum

Energiespartipps • Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn, Sie müssen die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen. • Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts. • Wenn die Garzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen. • Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

3 (Einfachbetrieb, unterer, oberer) Strom 66 L 30 L 32 L Eingebaut 40,0 kg

Daten ermittelt entsprechend der Norm EN 60350-1 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014.

FRAGEN ODER HINWEISE?

0180 6 SAMSUNG bzw. 0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

www.samsung.com/de/support

0330 SAMSUNG (7267864)
