| Produkttyp | Solarstromspeicher |
| Modell | XORO SOLAR SPS 1124 |
| Abmessungen (B x T x H) | 330 x 210 x 195 mm |
| Gewicht | 11,6 kg (inkl. Kabel) |
| Schutzart | IP65 |
| Batteriekapazität (gesamt) | 1024 Wh |
| Nutzbare Kapazität (standard) | 80 % (über App konfigurierbar) |
| Zellchemie | LiFePO4 (Lithium-Eisenphosphat) |
| Anzahl Zellen | 16 |
| Eingangsspannung (DC) | 18 - 55 V |
| Eingangsstrom max. pro MPP-Tracker | 15 A |
| Eingangsleistung max. | 1200 W (600 W pro Eingang) |
| Ausgangsspannung (DC) | 20 - 45 V |
| Ausgangsleistung max. | 800 W (bei >0°C; unter 0°C: 150 W) |
| Anzahl Solar-Eingänge | 2 (mit je einem MPP-Tracker) |
| Kommunikation | WLAN (IEEE 802.11 b/g/n), BLE |
| Betriebstemperaturbereich | -20 °C bis +45 °C |
| Relative Luftfeuchtigkeit | 5 - 95 % |
| Maximale Stapelhöhe | 5 Geräte |
| Kompatible Solarmodule | Mit MC4-Steckverbindern, Spannung ≤55 V |
| Zubehör (im Lieferumfang) | Anschlusskabel für Solarmodule (INPUT) und Wechselrichter (OUTPUT), 2 Y-Kabel |
| Hersteller | MAS Elektronik AG, Carl-Zeiss-Str. 31, 21614 Buxtehude |
Häufig gestellte Fragen - SPS 1124 XORO
Benutzerfragen zu SPS 1124 XORO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Solarbatterie kostenlos im PDF-Format! Finden Sie Ihr Handbuch SPS 1124 - XORO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SPS 1124 von der Marke XORO.
BEDIENUNGSANLEITUNG SPS 1124 XORO
Installationsanleitung
SPS 1124
SPP 16A1
XORO
SOLAR
Sicherheitshinweise 3
Allgemein 3
Solarstromspeicher SPS 1124 4
Smart Plug (WLAN-Steckdose) SPP 16A1 6
Konformität - XORO SOLAR Kundendienst 7
Solarstromspeicher SPS 1124 7
Smart Plug (WLAN-Steckdose) SPP 16A1 7
XORO SOLAR-Kundendienst 7
Herstelleradresse/Produktsicherheit 7
Umwelt 8
Entsorgung von elektrischen und elektronischen Produkten (Altgeräte) 8
Wiederverwertung von Verpackungsmaterial, Papier und Pappe 8
Batterien 8
Lieferumfang - Übersicht SPS 1124 9
Lieferumfang 9
Anschlüsse und Bedienelemente 9
Installation SPS 1124 11
Solarstromspeicher stapeln 11
Übersicht: Verkabelung 12

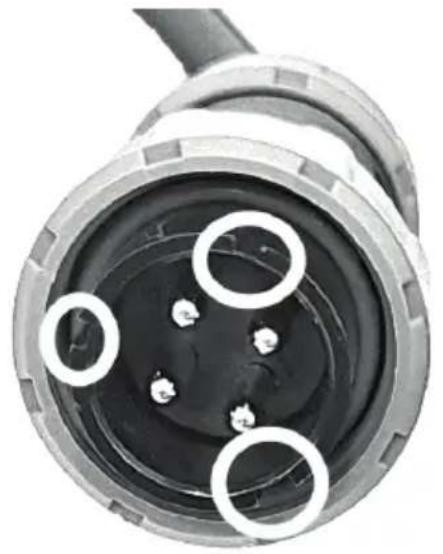

Stecker mit Überwurfmutter 13
Anschluss an den Micro-Wechselrichter 14
Anschluss an die Solarmodule 15
Inbetriebnahme 15
Technische Daten SPS 1124 16
Lieferumfang - Übersicht SPP 16A1 17
Lieferumfang 17
Anschlüsse und Bedienelemente 17
Funktionsbeschreibung 17
Technische Daten SPP 16A1 18
Allgemein
Installation und Inbetriebnahme
- Lesen Sie die gesamte Installationsanleitung, bevor Sie das Produkt in Betrieb nehmen.
- Lesen Sie die Anleitungen aller anderen Komponenten Ihrer Solaranlage, bevor Sie das Produkt in Betrieb nehmen.
- Die Installationsanleitung ist während der gesamten Lebensdauer des Produkts aufzubewahren und griffbereit zu halten.
- Prüfen Sie vor der Installation die elektrische Kompatibilität des Produkts mit anderen Komponenten der Solaranlage, um mögliche Fehlfunktionen zu vermeiden.
- Änderungen an netzspannungsführenden Leitungen oder an der Hausinstallation dürfen nur von geschultem Fachpersonal vorgenommen werden.
- Das Produkt darf nur von Erwachsenen installiert und in Betrieb genommen werden.
- Halten Sie Kinder und Haustiere vom Produkt fern, um mögliche Gefahren zu minimieren.
- Installieren Sie das Produkt nicht mit nassen Händen. Während der Installation keinen leitfähigen Schmuck (Ringe usw.) tragen.
- Das Produkt ist nicht für die Stromversorgung lebenswichtiger oder medizinischer Notfallgeräte geeignet.
- Berühren Sie keine elektrischen Kontaktflächen in Buchsen oder Steckern.
Zubehör und Kabel
- Verwenden Sie nur das mitgelieferte Zubehör, um Brand- und Verletzungsgefahr zu vermeiden.
- Um Kabelverbindungen zu trennen, ziehen Sie am Stecker und nicht am Kabel, um Beschädigungen zu vermeiden. Bei verschraubten Steckern zuerst die Schraubverbindung lösen. Falls erforderlich, geeignetes Werkzeug zum Lösen von Steckverbindungen verwenden.
- Betreiben Sie das Produkt nicht mit beschädigtem Zubehör, da dies zu unvorhersehbarem Verhalten führen kann.
Überlastung und Beschädigung
- Betreiben Sie das Produkt nicht über die auf dem Typenschild, in den technischen Daten oder auf dem Produkt angegebene Spannung, Stromstärke und Leistung hinaus, um Brand- und Verletzungsgefahr sowie Schäden am Produkt zu vermeiden.
- Vermeiden Sie unsachgemäßen Gebrauch, Fallenlassen oder übermäßige Gewaltanwendung, um Schäden zu vermeiden.
- Bei schwerwiegenden Schäden (z. B. Gehäuse- oder Isolierungsschäden, Eindringen von Flüssigkeit, Rauchentwicklung oder ungewöhnliche Wärmeentwicklung usw.) sofort die Stromquelle und das Produkt abschalten und nicht weiter verwenden.
Reparatur und Wartung
- Das Produkt darf nur durch den XORO SOLAR Kundendienst repariert werden.
- Öffnen Sie das Produkt auf keinen Fall selbst.
- Das Produkt nicht mit schädlichen Chemikalien reinigen. Das Produkt darf nicht bei laufender Betriebsspannung gereinigt werden.
- Regelmäßige Inspektion: Führen Sie regelmäßige Inspektionen durch, um sicherzustellen, dass alle Verbindungen und Komponenten intakt sind. Wenden Sie sich bei Anzeichen von Verschleiß oder Beschädigung an den XORO SOLAR Kundendienst.
Umgebungsbedingungen
- Setzen Sie das Produkt keinen hohen Temperaturen oder Feuer aus, um Explosionen zu vermeiden.
- Das Produkt nicht Feuer, explosiven Gasen oder Rauch aussetzen.
- Verwenden Sie das Produkt nicht in der Nähe von starken statischen elektrischen oder magnetischen Feldern.
- Das Produkt darf nicht auf brennbaren Flächen oder in der Nähe von brennbaren Gegenständen
aufgestellt werden.
- Das Produkt kann sich während des Betriebs erwärmen. Für ausreichende Belüftung sorgen.
- Das Produkt ist mit einem WLAN-Modul ausgestattet. Halten Sie es von implantierten medizinischen Geräten oder persönlichen medizinischen Geräten fern. Informieren Sie sich auch beim Hersteller der medizinischen Geräte über die Wechselwirkung mit drahtlosen Netzwerken.
Lagerung
- Produkt kühl und trocken lagern.
- Vor Hitze, Feuer, Feuchtigkeit und Flüssigkeiten schützen.
Solarstromspeicher SPS 1124
Installation und Inbetriebnahme
- Das Produkt ist stets mit zwei Händen an den dafür vorgesehen Griffen zu tragen.
- MC4-Steckverbinder nicht unter Last trennen, um Lichtbogenbildung zu vermeiden.
Zubehör und Kabel
- Zubehör und Kabel von Drittanbietern können dazu führen, dass das Produkt nicht mehr der Schutzart IP65 entspricht.
Umgebungsbedingungen
• Das Produkt nicht in Wasser eintauchen.
- Beim Einsatz des Produktes ist der auf dem Typenschild angegebene Temperaturbereich für die Betriebsumgebung unbedingt einzuhalten. Eine zu hohe Temperatur kann zu Brand oder Explosion führen.
- Das Produkt nicht in einem unbelüfteten oder staubigen Bereich aufstellen.
- Das Produkt erwärmt sich während des Betriebs. Die Luftzirkulation um das Produkt muss gewährleistet sein (Mindestabstand zu anderen Gegenständen: 15 cm).
- Das Produkt vor direkten Witterungseinflüssen wie direkter Sonneneinstrahlung, Regen oder Frost schützen.
- Das Produkt auf eine ebene Fläche stellen, um es vor Umkippen oder Herabfallen zu schützen.
- Die Aufstellfläche muss größer sein als die Gehäuseabmessungen, so dass das Produkt auf allen Gehäusekanten auf der Produktunterseite aufliegt. Das Produkt darf nur stehend betrieben werden.
Lagerung
- Bei langfristiger Lagerung laden und entladen Sie dieses Produkt bitte einmal alle 3 Monate.
- Schalten Sie das Produkt vor der Langzeitlagerung aus.
- Laden Sie das Produkt auf min. 80 % auf, bevor Sie es lagern.
- Wenn Sie den Akku über einen längeren Zeitraum entladen lassen, kann dies zu irreversiblen Schäden führen und die Lebensdauer des Produkts verkürzen.
Transport und Versand
- Entsorgen Sie den Originalkarton und die Innernverpackung nicht. Entfernen Sie keine Gefahrengutaufkleber.
- Transportieren und versenden Sie das Produkt nur im Originalkarten mit vollständiger Innenverpackung.
- Verschließen Sie den Originalkarton mit Hochleistungs-Verpackungsklebeband (3M 375 oder gleichwertig).
- Achten Sie darauf, dass das Produkt keinen Stößen oder Vibrationen ausgesetzt wird.
- Sichern Sie das Produkt beim Transport gut, um Beschädigungen zu vermeiden.
- Das Produkt erfüllt alle Anforderungen für den Transport von Gefahrgut. Wenden Sie sich vor dem Versand an Ihre Transportfirma oder Fluggesellschaft.
Entladen vor der Entsorgung:
- Das Produkt muss vor der Entsorgung vollständig entladen werden. Sollte dies nicht möglich sein, ist das Personal der Altgerätesammelstelle zu informieren.
Notfallvorsorge
- Erstellen Sie einen Notfallplan, der die schnelle Abschaltung des Systems und geeignete Maßnahmen im Falle einer Störung vorsieht. Achten Sie darauf, dass alle Kabelverbindungen gut zugänglich sind.
- Wenn das Produkt umfällt oder herunterfällt und dabei schwer beschädigt wird, schalten Sie es sofort aus, bringen Sie es an einen sicheren Ort, halten Sie es von Personen und brennbaren Gegenständen fern, und entsorgen Sie es gemäß den örtlichen Gesetzen und Vorschriften.
- Sicherheitsvorkehrungen für den Brandfall: Stellen Sie geeignete Feuerlöscher in der Nähe des Produktes bereit und stellen Sie sicher, dass die Benutzer wissen, wie diese im Brandfall zu verwenden sind.
Erdung, Blitz- und Überspannungsschutz
- Installieren Sie geeignete Überspannungsschutzgeräte, um das Produkt vor Schäden durch Blitzschlag oder andere elektrische Störungen zu schützen.
- Stellen Sie sicher, dass die Solaranlage vorschriftsmäßig geerdet ist und dass gegebenenfalls Blitzschutzmaßnahmen getroffen werden, um Schäden durch Blitzeinschläge zu minimieren.
Schutzart IP65
- Schutzart IP65: Das Produkt ist staubdicht und gegen Wasserstrahlen aus beliebigem Winkel geschützt.
- Das Produkt entspricht nur dann der Schutzart IP65, wenn alle Kabelverbindungen ordnungsgemäß mit den mitgelieferten Kabeln hergestellt werden und die Schutzkappen auf nicht verwendeten Anschlüssen nicht entfernt werden.
- Das Produkt entspricht nicht mehr der Schutzart IP65, wenn es geöffnet oder zerlegt wird, da dadurch Dichtungen beschädigt werden können.
Regulatorisches
- Prüfen Sie die aktuellen gesetzlichen Vorschriften und Anforderungen. Gegebenenfalls muss Ihre Solaranlage bei Behörden und/oder Netzbetreibern angemeldet werden.
- Fragen Sie bei Ihrer Versicherung (Haftpflicht, Hausrat usw.) nach, ob Schäden an oder durch Ihre Solaranlage mitversichert sind.

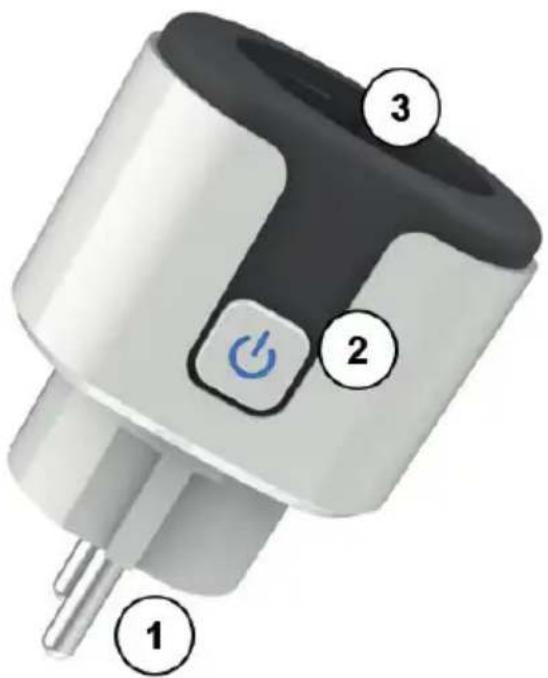

Smart Plug (WLAN-Steckdose) SPP 16A1
Netzanschluss und -trennung
- Um das Gerät vollständig vom Stromnetz zu trennen, muss es aus der Steckdose gezogen werden.
- Verbinden Sie das Gerät nur mit einer gut zugänglichen Steckdose.
- Sollte das Gehäuse beschädigt sein, schalten Sie zunächst die Stromversorgung für die Steckdose mit der entsprechenden Sicherung in Ihrer Hausverteilung ab, bevor Sie das Gerät aus der Steck-dose ziehen.
- Zwei oder mehr dieser Produkte dürfen nicht in Reihe geschaltet werden.
- Verwenden Sie keine Mehrfachsteckdosen oder andere Verteiler, um mehrere Geräte an dieses Produkt anzuschließen.
- Zum zusätzlichen Schutz des Produkts während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt bleibt: Ziehen Sie das Produkt aus der Steckdose. Dies verhindert Schäden durch Blitzschlag / Überspannung.
- Berühren Sie das Gerät niemals mit feuchten oder nassen Händen.
Umgebungsbedingungen
- Das Produkt darf nur in Innenräumen verwendet werden.
- Das Gerät ist für den Einsatz in Privathaushalten bestimmt.
- Das Produkt ist vor Wasser und Feuchtigkeit zu schützen.
- Das Produkt darf nur bei Umgebungstemperaturen zwischen 0 und 40 °C eingesetzt werden.
- An und auf dem Gehäuse des Produkts dürfen keine anderen Gegenstände befestigt oder aufgestellt werden.
- Setzen Sie das Produkt nicht der direkten Einwirkung von Sonnenlicht aus.
Solarstromspeicher SPS 1124
Konformitätserklärung
Hiermit erklärt die MAS Elektronik AG, dass der Funkanlagentyp XORO SOLAR SPS
1124 der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.xoro.de/downloads
Drahtlose Netzwerke
WLAN
| Standards IEEE802.11 b/g/n |
| Frequenzband 2,4 GHz (2400 - 2483,5 MHz) |
| Max. Sendeleistung max. 18,76 dBm |
WPAN/BLE
| Frequenzband 2,4 GHz (2400 - 2483,5 MHz) |
| Max. Sendeleistung max. 3,98 dBm |
Smart Plug (WLAN-Steckdose) SPP 16A1
Konformitätserklärung
Hiermit erklärt die MAS Elektronik AG, dass der Funkanlagentyp XORO SOLAR SPP 16A1 der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.xoro.de/downloads
Drahtlose Netzwerke (WLAN)
| Standards IEEE802.11 b/g/n |
| Frequenzband 2,4 GHz (2400 - 2483,5 MHz) |
| Max. Sendeleistung max. 17,75 dBm |
XORO SOLAR-Kundendienst
Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.
Telefon: 04161 - 800 24 44 (Werktags, Mo.-Fr., 09.00 Uhr bis 17.30 Uhr)
Service-Hotline: 04161 - 800 24 24 (Werktags, Mo.-Fr., 11.00 Uhr bis 17.00 Uhr)
E-Mail: support@ersservice.de
Adresse: ERS GmbH Elektronik Repair Service, Carl-Zeiss-Straße 31, 21614 Buxtehude
Webseite: https://solar.xoro.de
Herstelleradresse/Produktsicherheit
MAS Elektronik AG
Carl-Zeiss-Straße 31
21614 Buxtehude
Internet: https://productsafety.xoro.de
Entsorgung von elektrischen und elektronischen Produkten (Altgeräte)
Diese durchkreuzte Mülltonne auf dem Produkt, den Begleitmaterialien und/oder auf der Verpackung bedeutet, dass elektrische und elektronische Geräte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, solche Geräte getrennt vom allgemeinen Hausmüll zu entsorgen. Altgeräte müssen zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zugeführt werden. Des Weiteren besteht die Verpflichtung, Batterien, die nicht vom Gerät umschlossen sind, vor der Entsorgung des
Altgerätes zu entfernen und diese getrennt zu entsorgen. Gleiches gilt für Lampen, die zerstörungsfrei aus dem Altgerät entfernt werden können. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei. Verbraucher müssen eigenverantwortlich persönliche Daten, die ggf. auf dem Altgerät gespeichert sind, vor der Entsorgung löschen. Altgeräte können kostenfrei im Handel zurückgeben werden. Eine Rücknahmepflicht von Altgeräten besteht in Deutschland für:
- Elektro-Fachgeschäfte, mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Lebensmittelläden mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Diese Händler müssen pro Rückgabe bis zu drei kleine Altgeräte (keine äußere Abmessung größer als 25 cm) kostenfrei im Verkaufsgeschäft oder in unmittelbarer Nähe zurücknehmen. Größere Altgeräte müssen beim Verkauf eines neuen Elektrogeräts der gleichen Art kostenfrei zurückgenommen werden; dies gilt auch für Lieferungen nach Hause.
- Versandhändler mit einer Versand- und Lagerfläche von mindestens 400 m² müssen Wärmeüberträger, Bildschirmgeräte (>100 cm²) und Großgeräte (eine der äußeren Abmessungen mehr als 50 cm) beim Verkauf eines Neugerätes kostenfrei zurücknehmen. Für die Rücknahme von Lampen und Kleingeräten müssen Versandhändler Rückgabemöglichkeiten in zumutbarer Entfernung zum Endverbraucher bereitstellen.
Wiederverwertung von Verpackungsmaterial, Papier und Pappe
Die Verpackung des Gerätes besteht aus wieder verwertbaren Materialien. Das Materialwiederverwertungssymbol mit Recycling-Code dient der Kennzeichnung der verwendeten Materialien. Geben Sie Verpackungen, Pappe und Papier nicht in den allgemeinen Hausmüll.
Batterien
Dieses Symbol auf Batterien bedeutet, dass diese nicht in den allgemeinen Hausmüll gegeben werden dürfen. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Die Batterien können unentgeltlich zurückgegeben werden.
Hg
Pb
Cd
Ein chemisches Symbol (Pb für Blei, Hg für Quecksilber, Cd für Kadmium) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie einen Anteil von mehr als 0,0005% Quecksilber, mehr als 0,004% Blei oder mehr als 0,002% Kadmium enthält. Durch eine richtige Entsorgung tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.
Lieferumfang
Vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:
• XORO SOLAR SPS 1124
- Anschlusskabel Solarmodule (INPUT): 4-poliger Stromspeicherstecker auf 2x MC4 Kupplungsbuchse und 2x MC4 Kupplungsstecker
- Anschlusskabel Inverter (OUTPUT): 4-poliger Stromspeicherstecker auf 1x MC4 Kupplungsbuchse und 1x MC4 Kupplungsstecker
• Y-Kabel: 1x MC4 Kupplungsbuchse und 2x MC4 Kupplungsstecker
• Y-Kabel: 1x MC4 Kupplungsstecker und 2x MC4 Kupplungsbuchse
Hinweis:
- Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich direkt an den Händler, beim dem Sie das Gerät erworben haben.
- Überprüfen Sie das Produkt und das Zubehör vor der Inbetriebnahme sorgfältig auf Transportschäden. Melden Sie Transportschäden Ihrem Händler und dem Transportunternehmen.
- Nehmen Sie das Produkt nicht in Betrieb, wenn Sie Transportschäden feststellen.
- Der Smart Plug SPP16A1 ist nicht im Lieferumfang des Solarstromspeichers enthalten und muss separat erworben werden.
Anschlüsse und Bedienelemente
| Position | Beschriftung Beschreibung | |
| 1 INPUT | EINGANG | Buchse für das Solarmodul-Anschlusskabel |
| 2 OUTPUT | AUSGANG | Buchse für das Inverter-Anschlusskabel |
| 3 POWER | Taste mit Betriebsanzeige-LED zum manuellen Ein- und Ausschalten des Gerätes. Zum Einschalten die Taste ca. 3 Sekunden gedrückt halten. Während des Einschaltvorgangs blinkt die LED schnell. Die Taste leuchtet nach dem Einschalten zunächst dauerhaft und beginnt dann zu blinken, wenn der betreffende Solarstromspeicher für die Kommunikation mit dem WLAN konfiguriert wurde. Bei mehreren gestapelten Solarstromspeichern kann so erkannt werden, welcher für die WLAN-Kommunikation konfiguriert wurde. Siehe auch Seite 15.Zum Ausschalten muss die Taste ca. 5 Sekunden lang gedrückt werden. | |
| 4 WIFI | Taste zum Aktivieren der App-Einrichtung.Die Taste leuchtet dauerhaft, wenn die WLAN-Funktion aktiviert ist, eine WLAN-Verbindung besteht und Kommunikation mit dem Cloud-Service möglich ist. Die Taste blinkt während die Verbindung mit der App eingerichtet wird oder bei Fehlern.Beachten Sie für die WLAN-Einrichtung die Anweisungen der zum Produkt gehörenden App (siehe Seite 15). | |
| 5 Tragegriff mit eingebauter WLAN-Antenne. Der zweite Griff befindet sich auf der anderen Seite des Gerätes. | ||
| 6 Unterseite: Verbindungskontakte zum nächsten Gerät, falls mehrere Geräte gestapelt werden (siehe Seite 11). | ||
| 7 | ||
Hinweise:
- Um einen zuverlässigen und sicheren Betrieb sowie eine lange Lebensdauer des Produktes zu gewährleisten, müssen alle Sicherheitshinweise (siehe Seite 3) beachtet werden.
- Bei Verwendung im Freien: Schützen Sie das Produkt vor direkten Witterungseinflüssen (Regen, Sonneneinstrahlung), indem Sie es an einem schattigen Ort oder unter einem Vordach aufstellen.
- Wir empfehlen Ihnen, Ihre Balkon-Solaranlage zunächst ohne Solarstromspeicher zu installieren und vor der Installation des Solarstromspeichers auf Funktion zu prüfen. Dies erleichtert eine eventuell notwendige Fehlersuche.
- Bei der folgenden Anleitung gehen wir davon aus, dass Sie bereits über eine korrekt installierte Balkon-Solaranlage verfügen.
- Trennen Sie den Micro-Wechselrichter vom Stromnetz, bevor Sie Änderungen an der Verkabelung zu den Solarmodulen vornehmen und bevor Sie den Stromspeicher an den Micro-Wechselrichter anschließen.
- Beachten Sie die Anschlussreihenfolge in dieser Anleitung. Schließen Sie die Solarmodule zuletzt an. Verbinden Sie erst danach den Mikro-Wechselrichter mit dem Stromnetz.
Solarstromspeicher stapeln
Sie können bis zu 5 Solarstromspeicher stapeln, um die Speicherkapazität zu erhöhen. Vor dem Stapeln müssen die Schutzkappen an den Verbindungskontakten auf der Unterseite entfernt werden (siehe Seite 10).
• Die Solarstromspeicher SPS 1024Wh1 und SPS 1124 sind nicht kompatibel und dürfen nicht miteinander verbunden werden.
- Alle Solarstromspeicher müssen vor dem Stapeln ausgeschaltet werden (siehe Seite 10).
- Solarmodule und Micro-Inverter erst nach dem Stapeln der Solarstromspeicher anschließen (siehe Seite 14).
- Die Schutzkappen des untersten Solarstromspeichers dürfen nicht entfernt werden. Dies gilt auch, wenn nur ein Speicher verwendet wird.
• Die Dichtungsringe der Verbindungskontakte dürfen nicht entfernt werden.
- Werden mehrere Solarstromspeicher gestapelt, muss nur einer mit dem WLAN verbunden werden. Die anderen Solarstromspeicher kommunizieren über die Verbindungskontakte mit dem mit dem WLAN verbundenen Solarstromspeicher.
Übersicht: Verkabelung
| Bezeichnung Beschreibung Details auf Seite | ||
| Modul 1 Solarmodul (nicht im Lieferumfang enthalten), das an den mit PV1 IN + bzw.PV1 IN - gekennzeichneten MC4-Steckverbinder ange-schlossen wird. | Seite 15 | |
| Modul 2 Solarmodul (nicht im Lieferumfang enthalten), das an den mit PV2 IN + bzw.PV2 IN - gekennzeichneten MC4-Steckverbinder ange-schlossen wird. | ||
| SPS 1124 Solarstromspeicher (Oberseite) Seite 9 | ||
| Wechselrichter Micro-Wechselrichter (Nicht im Lieferumfang enthalten) | ||
| Y 2x Y-Kabel zwischen Wechselrichter und OUTPUT-Kabel Seite 14 | ||
| INPUT Anschlusskabel für Solarmodule Seite 15 | ||
| OUTPUT Anschlusskabel für den Micro-Wechselrichter Seite 14 | ||
Überschreiten Sie auf keinen Fall die auf dem Solarstromspeicher aufgedruckte Eingangsspannung (PV1 IN/PV2 IN). Zu hohe Eingangsspannungen können zu schweren Schäden, Bränden und Explosionen führen. Prüfen Sie die Angaben auf dem Typenschild Ihrer Solarmodule. Die maximale Spannung der Solarmodule muss kleiner sein als die auf dem Solarstromspeicher aufgedruckte Eingangsspannung. Schließen Sie pro Eingang (PV1 IN und PV2 IN) nur ein Solarmodul an.
Stecker mit Überwurfmutter
- Die Kabel für die Solarmodule und den Anschluss des Micro-Wechselrichters sind unterschiedlich. Schauen Sie sich die Kabel genau an und beachten Sie die Beschriftung auf den Kabeln. Vertauschte Kabel führen zu Fehlfunktionen und/oder Leistungsminderung.
- Der Stecker kann nur in einer Richtung in die Buchse gesteckt werden. Beachten Sie die Führungsnuten im Stecker und die entsprechenden Stege in der Buchse am Solarstromspeicher.
- Verwenden Sie kein Werkzeug zum Festziehen der Überwurfmutter. Ein zu starkes Anziehen der Überwurfmutter kann das Gewinde oder die Dichtungen beschädigen.
- Stellen Sie sicher, dass die Überwurfmutter handfest angezogen ist. Andernfalls kann es zu Undichtigkeiten kommen.
Anschluss an den Micro-Wechselrichter
Kabelbeschreibung
Das Kabel zum Anschluss des Micro-Wechselrichters ist mit OUTPUT beschriftet und verfügt über eine MC4-Kupplungsbuchse und einen MC4-Kupplungsstecker. Da Micro-Wechselrichter in der Regel über zwei getrennte Eingänge für Solarmodule verfügen, müssen zusätzlich 2 Y-Kabel installiert werden.
Anschlusskabel Micro-Wechselrichter (OUTPUT)
Anschlusskabel mit Y-Kabeln
Anschluss an den Micro-Wechselrichter
Vorgehensweise
• Trennen Sie den Micro-Wechselrichter vom Stromnetz.
- Verbinden Sie die beiden Y-Kabel mit dem Anschlusskabel für den Mikro-Wechselrichter (das Kabel ist beschriftet mit OUTPUT).
- Schutzkappe von der Buchse OUTPUT abschrauben.
- Stecker des Anschlusskabels in die Buchse OUTPUT stecken.
- Überwurfmutter aufschrauben.
- Verbinden Sie die MC4-Steckverbindungen mit den beiden Eingängen Ihres Micro-Wechselrichter.
Anschluss an die Solarmodule
Kabelbeschreibung
Das Kabel zum Anschluss der Solarmodule ist mit INPUT beschriftet und verfügt über zwei MC4-Kupplungsbuchsen und zwei MC4-Kupplungsstecker.
Verbindung mit dem Solarstromspeicher
- Schutzkappe von der Buchse INPUT abschrauben.
- Stecker des Anschlusskabels in die Buchse INPUT stecken.
- Überwurfmutter aufschrauben.
- Verbinden Sie die mit PV1 IN + bzw.
- PV1 IN - gekennzeichneten MC4-Steckverbinder mit dem ersten Solarmodul.
- Verbinden Sie die mit PV2 IN + bzw.
- PV2 IN - gekennzeichneten MC4-Steckverbinder mit dem zweiten Solarmodul.
- Der Solarstromspeicher schaltet ein, sobald eine ausreichende Spannung von den Solarmodulen anliegt.
- Sobald die Solarmodule genügend Leistung liefern, beginnt der Solarstromspeicher, den überschüssigen Strom zu speichern.
- Die auf dem Typenschild angegebene Eingangsspannung (Input) darf nicht überschritten werden! Überprüfen Sie die Spannungsangaben auf Ihrem Solarmodul.
Inbetriebnahme
- Lesen Sie zunächst alle weiteren Dokumente und Anleitungen, die auf der Website von XORO SOLAR zur Verfügung gestellt werden. Die Dokumente sowie den Link zur benötigten App finden Sie hier: https://link.maselektronik.de/SPS1124M
- Schalten Sie den Solarstromspeicher ein (Siehe Seite 10). Lässt sich der Solarstromspeicher nicht einschalten, laden Sie ihn zunächst einige Zeit über die Solarmodule auf, bis er sich von selbst einschaltet.
- Richten Sie die App ein, um weitere Einstellungen vorzunehmen.
- Mikro-Wechselrichter an das Stromnetz anschließen.
- Funktion des Mikro-Wechselrichters und des Solarstromspeichers prüfen (Statusanzeigen am Wechselrichter und Solarstromspeicher, Meldung in der Wechselrichter- und Solarstromspeicher-App).
- Optional: Smart Plug SPP 16A1 anschließen und konfigurieren.
| Allgemeine Daten | |
| Abmessungen 330 x 210 x 195 mm | |
| Gewicht 11,6 kg (Solarstromspeicher) | + Kabel) |
| Schutzart IP65 | |
| Maximale Anzahl parallel Geschalteter Solarstromspeicher | 5 |
| Ein-/Ausgang | |
| Eingangsspannung 18 - 55 V (DC) | |
| Eingänge 2 Eingänge mit je einem MPP-Tracker | |
| Eingangsstrom max. 15 A (pro Eingang/MPP-Tracker) | |
| Eingangsleistung Gesamt: 1200 W (600 W pro Eingang/MPP-Tracker) | |
| Ausgangsspannung 20 - 45 V (DC) | |
| Ausgangsleistung1 max. 800 W | |
| Batterie/Zellen | |
| Gesamtkapazität2 1024 Wh | |
| Zellchemie Li-ion (LiFePO4) | |
| Anzahl der Zellen 16 | |
| Zellspannung/Nennkapazität 3,2 V / 20 Ah | |
| Zellgewicht 374 g | |
| Überwachung | Modulspannung, Ströme, Zellspannungen, Temperatur |
| Betriebsbedingungen | |
| Temperatur3 (Min./Max.) | -20°C/+45°C |
| Relative Luftfeuchtigkeit | 5 - 95% |
| Höhe über dem Meeresspiegel | <4000 m (Betrieb mit reduzierter Leistung >2000m) |
¹Bei Temperaturen unter 0°C ist die Ausgangsleistung auf 150W begrenzt, um die Zellen zu schützen. Die Ausgangsleistung wird reduziert, wenn der Solarstromspeicher einen geringen Ladezustand aufweist.
^2 Die Entladetiefe ist über die App konfigurierbar. Standardmäßig sind 80% der Gesamtkapazität nutzbar.
^3 Der Solarstromspeicher verfügt über eine integrierte Zell-Heizung. Die Heizung schaltet sich bei Zell-Temperaturen unter +5°C ein. Das Laden der Zellen beginnt, wenn die Zelltemperatur 0°C überschreitet.
Einige technische Parameter sind über die App konfigurierbar oder werden im Rahmen von Software-aktualisierungen angepasst. Die aktuellen Spezifikationen finden Sie auf unserer Website (siehe Seite 15).
Lieferumfang
Vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:
• XORO SOLAR SPP 16A1
Hinweis:
- Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich direkt an den Händler, beim dem Sie das Gerät erworben haben.
- Der Solarstromspeicher ist nicht im Lieferumfang des Smart Plug SPP 16A1 enthalten und muss separat erworben werden.
Anschlüsse und Bedienelemente
| Position | Beschriftung Beschreibung |
| 1 Netzstecker | |
| 2 Taste mit Betriebsanzeige | |
| 3 Steckdose zum Anschluss eines Gerätes |
Funktionsbeschreibung
Der XORO Smart Plug SPP 16A1 ermöglicht eine bedarfsgerechte Stromeinspeisung für einzelne Geräte in das Hausnetz. Der Smart Plug teilt dem Stromspeicher über eine WLAN-Verbindung den Energiebedarf des angeschlossenen Verbrauchers mit. Durch diese Lösung ist eine bedarfsgerechte Stromeinspeisung in das Hausnetz für einzelne Geräte möglich.
Hinweise:
- App, Anleitungen zum Thema Installation und Konfiguration siehe Seite 15.
- Es können maximal 5 Smart Plugs mit einem Solarstromspeicher bzw. einem Stapel von mehreren Solarstromspeichern verbunden werden (siehe Seite 11).
| Allgemeine Daten | |
| Einsatzgebiet Nur in Innenräumen | |
| Ein-/Ausgang | |
| Betriebsspannung 100 - 240 V (AC 50/60Hz) | |
| Stromstärke max. 16A | |
| Betriebsbedingungen | |
| Temperaturbereich 0-40 °C |
XORO SOLAR by MAS Elektronik AG
Carl-Zeiss-Straße 31
21614 Buxtehude
Deutschland
Weitere Anleitungen und Dokumente sowie die Links für den App-Download finden Sie hier:
- Installationsanleitung
- Sicherheitshinweise 3
- Konformität - XORO SOLAR Kundendienst 7
- Umwelt 8
- Lieferumfang - Übersicht SPS 1124 9
- Installation SPS 1124 11
- Technische Daten SPS 1124 16
- Allgemein
- Zubehör und Kabel
- Überlastung und Beschädigung
- Reparatur und Wartung
- Umgebungsbedingungen
- Lagerung
- Solarstromspeicher SPS 1124
- Installation und Inbetriebnahme
- Transport und Versand
- Entladen vor der Entsorgung:
- Notfallvorsorge
- Erdung, Blitz- und Überspannungsschutz
- Schutzart IP65
- Regulatorisches
- Smart Plug (WLAN-Steckdose) SPP 16A1
- Netzanschluss und -trennung
- Drahtlose Netzwerke
- XORO SOLAR-Kundendienst
- Herstelleradresse/Produktsicherheit
- Entsorgung von elektrischen und elektronischen Produkten (Altgeräte)
- Wiederverwertung von Verpackungsmaterial, Papier und Pappe
- Batterien
- Lieferumfang
- Hinweis:
- Anschlüsse und Bedienelemente
- Hinweise:
- Solarstromspeicher stapeln
- Stecker mit Überwurfmutter
- Anschluss an den Micro-Wechselrichter
- Kabelbeschreibung
- Vorgehensweise
- Anschluss an die Solarmodule
- Inbetriebnahme
- Funktionsbeschreibung
- XORO SOLAR by MAS Elektronik AG
- Carl-Zeiss-Straße 31
- Buxtehude
- Deutschland
Marke : XORO
Modell : SPS 1124
Kategorie : Solarbatterie
