Produkttyp	Solarstromspeicher
Modell	XORO SOLAR SPS 2155
Hersteller	MAS Elektronik AG
Abmessungen (B x H x T)	325 x 185 x 413 mm
Gewicht	23,5 kg
Schutzart	IP65
Gesamtkapazität	2016 Wh (44,8 V, 45 Ah)
Zellchemie	LiFePO4
Zellenanzahl	42
Zellspannung / Nennkapazität	3,2 V / 15 Ah
Ausgangsspannung (DC)	20 – 52 V
Anzahl Ausgänge	2
Ausgangsstrom max.	10 A pro Ausgang
Ausgangsleistung max.	800 W gesamt (400 W pro Ausgang)
PV-Eingänge	2 (MC4), Spannung 12–60 V, Strom max. 22 A, Leistung max. 800 W pro Eingang
Kommunikation	WLAN 802.11 b/g/n (2,4 GHz) und WPAN
Betriebstemperatur (Laden)	0 °C bis 45 °C
Betriebstemperatur (Entladen)	-10 °C bis 45 °C
Lagertemperatur	-20 °C bis 50 °C
Luftfeuchtigkeit (Lagerung)	10 – 90 %
Schutzschaltungen	Kurzschluss, Überlast, Temperatur, Überspannung, Verpolung
Erweiterungsbatterien	Bis zu 2 Stück (Typ XORO SOLAR SPB 215X)
App-Unterstützung	Ja (über WLAN/WPAN)
Lieferumfang	Hauptgerät, 4x MC4-Anschlusskabel, Installationsanleitung

Häufig gestellte Fragen - SPS 2155 XORO

Kann der XORO SOLAR SPS 2155 mit jedem Mikro-Wechselrichter verwendet werden?

Der SPS 2155 ist mit den meisten Mikro-Wechselrichtern für Balkonkraftwerke kompatibel, die zwei unabhängige MPP-Tracker und einen Eingangsspannungsbereich von 20-52 V haben. Wechselrichter mit mehr als 800 W Leistung oder ohne eigene MPP-Tracker sind möglicherweise nicht kompatibel. Prüfen Sie die technischen Daten Ihres Wechselrichters.

Wie viele Solarmodule können an den SPS 2155 angeschlossen werden?

Es können bis zu vier Solarmodule angeschlossen werden (zwei pro PV-Eingang). Bei mehr als zwei Modulen müssen Y-Kabel für die Parallelschaltung verwendet werden. Die Leerlaufspannung (Voc) jedes Moduls darf 60 V nicht überschreiten.

Wie verbinde ich den SPS 2155 mit dem Mikro-Wechselrichter?

Verbinden Sie den Gleichspannungsausgang OUTPUT 1 mit dem ersten Eingang des Mikro-Wechselrichters und OUTPUT 2 mit dem zweiten Eingang. Verwenden Sie die mitgelieferten MC4-Kabel. Die Ausgänge dürfen nicht untereinander oder parallel zu anderen Spannungsquellen verbunden werden.

Was bedeutet die blinkende 25%-LED?

Wenn die 25%-LED schnell blinkt, ist der Solarstromspeicher auf unter 5 % entladen. Der Speicher sollte so bald wie möglich über die Solarmodule geladen werden, um eine Tiefentladung zu vermeiden.

Kann der SPS 2155 im Freien installiert werden?

Ja, der SPS 2155 ist nach IP65 staubdicht und gegen Wasserstrahlen geschützt. Dennoch empfehlen wir, ihn an einem schattigen, gut belüfteten Ort unter einem Vordach zu installieren, um direkte Witterungseinflüsse zu vermeiden.

Wie lade ich den SPS 2155 bei kalten Temperaturen?

Der Speicher lädt nur, wenn die Zelltemperatur über 0 °C liegt. Nach einer Frostnacht kann es einige Zeit dauern, bis sich die Zellen erwärmen. In der App wird bei zu niedriger Temperatur ein Fehlercode angezeigt. Sobald die Zellen warm genug sind, beginnt der Ladevorgang automatisch.

Welche Wartung ist erforderlich?

Überprüfen Sie regelmäßig alle Kabelverbindungen und die Anschlüsse auf Beschädigungen. Reinigen Sie das Gehäuse bei Bedarf mit einem trockenen Tuch. Verwenden Sie keine aggressiven Chemikalien. Bei Anzeichen von Verschleiß wenden Sie sich an den XORO SOLAR Kundendienst.

Kann ich mehrere SPS 2155 an einem Wechselrichter betreiben?

Nein, der Betrieb mehrerer Solarstromspeicher an einem Wechselrichter wird nicht unterstützt. Es darf nur ein SPS 2155 pro Wechselrichter verwendet werden, und dieser darf nicht mit mehreren Wechselrichtern gleichzeitig verbunden werden.

Wie entsorge ich den SPS 2155?

Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Geben Sie den Speicher bei einer kommunalen Sammelstelle oder im Fachhandel ab. Vor der Entsorgung muss die Batterie vollständig entladen werden.

Wo finde ich die aktuelle Bedienungsanleitung?

Die jeweils aktuelle Version der Bedienungsanleitung finden Sie auf der offiziellen XORO-Website unter www.xoro.de. Laden Sie die neueste Version herunter, bevor Sie das Gerät in Betrieb nehmen.

BEDIENUNGSANLEITUNG SPS 2155 XORO

Installationsanleitung

SPS 2155

XORO

SOLAR

Sicherheitshinweise 3

Konformitätserklärung 5

Drahtlose Netzwerke 5

XORO SOLAR-Kundendienst 5

Herstelleradresse/Produktsicherheit 5

Umwelt 6

Entsorgung von elektrischen und elektronischen Produkten (Altgeräte) 6

Wiederverwertung von Verpackungsmaterial, Papier und Pappe 6

Batterien 6

Lieferumfang - Verpackung 7

Lieferumfang 7

Verpackung 7

Übersicht 8

Anschlüsse und Bedienelemente 8

Statusanzeigen 9

Installation 10

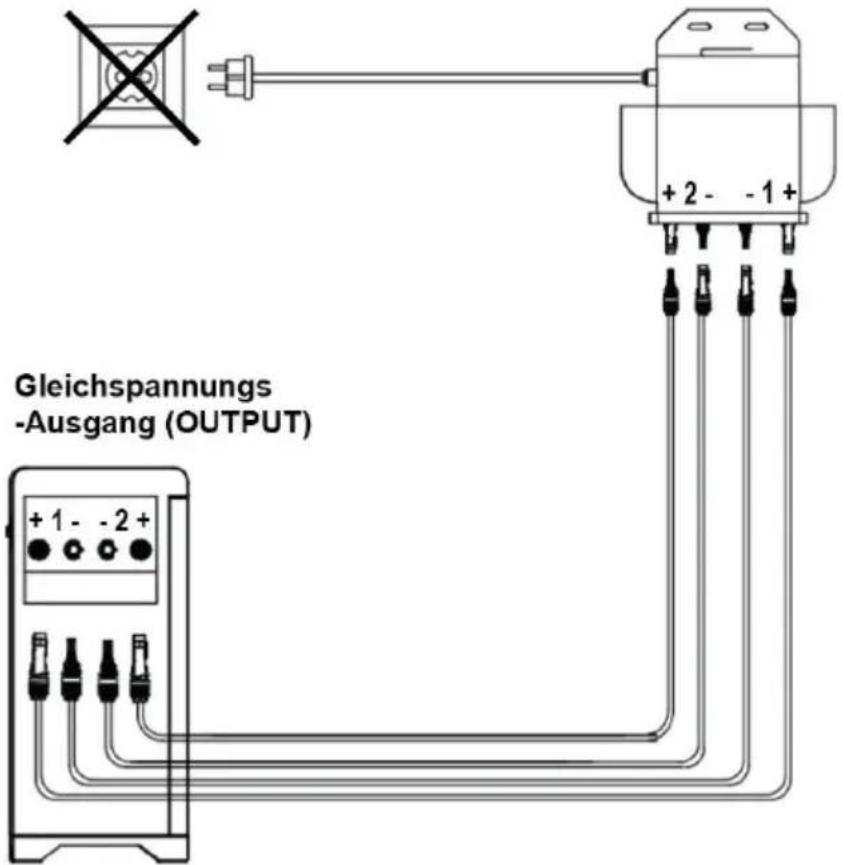

Anschluss an den Mikro-Wechselrichter 10

Hinweise zu Wechselrichtern mit mehr als 800 W Leistung 11

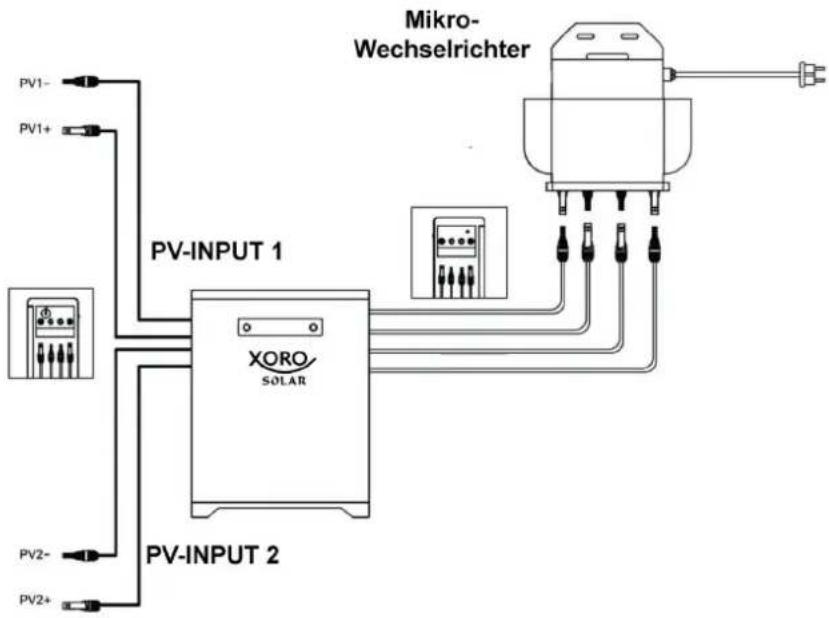

PV-Eingänge 11

Modulwahl und Spannungsprüfung 12

Verschaltung mehrerer Module 12

Direkter Anschluss von 2 Solarmodulen 13

Anschluss von 3 Solarmodulen 14

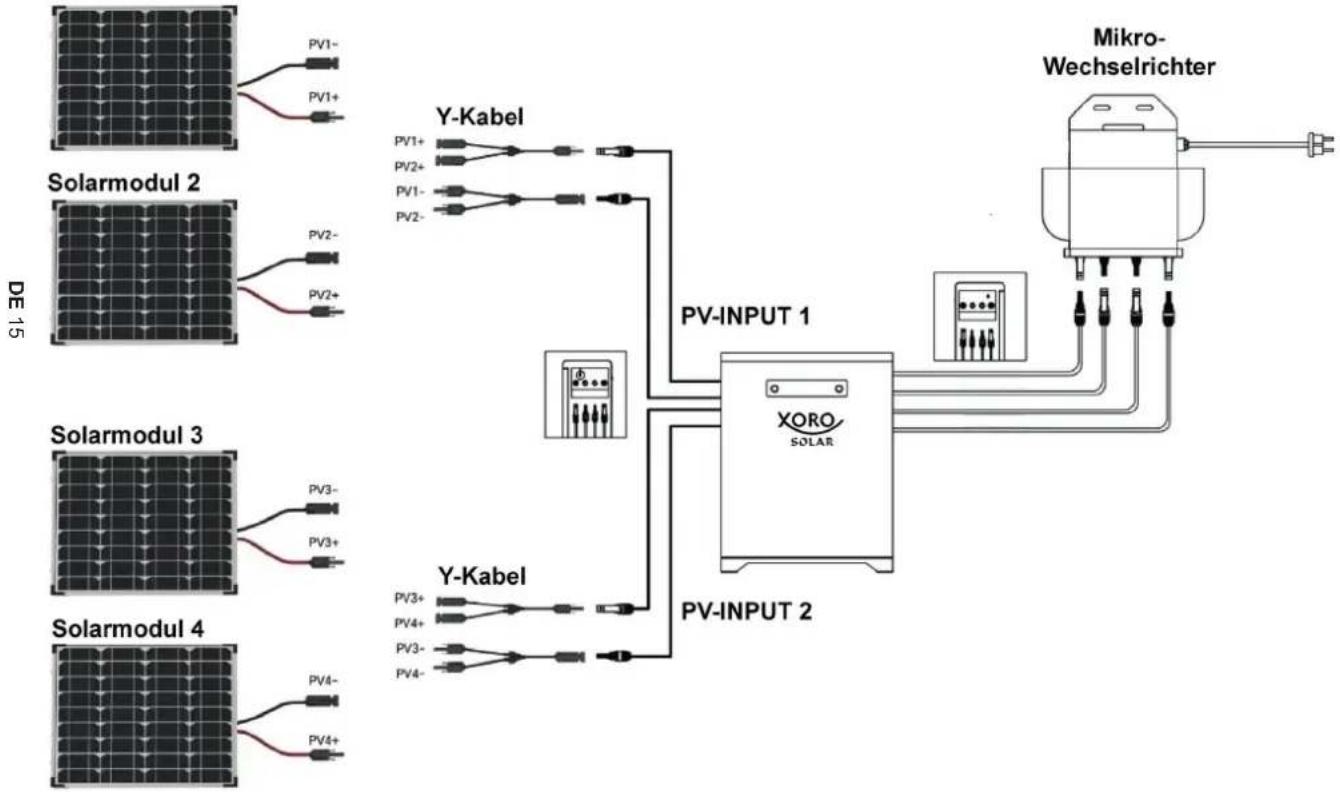

Anschluss von 4 Solarmodulen 15

Sonderfall: 1 Solarmodul anschließen 16

Inbetriebnahme 16

Ergänzende Informationen 17

Schutz vor Tiefentladung 17

Ladefähigkeit bei niedrigen Temperaturen 17

Technische Daten 18

Hinweis zur Aktualität dieses Handbuchs

Die jeweils aktuelle Version dieses Handbuchs finden Sie ausschließlich auf unserer offiziellen Website. Wenn Sie dieses Dokument von einer anderen Quelle heruntergeladen haben, besuchen Sie unsere Website, um sicherzustellen, dass Sie die neueste Version verwenden.

https://www.xoro.de

Installation und Inbetriebnahme

• Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Produkt in Betrieb nehmen.
• Lesen Sie die Bedienungsanleitung aller anderen Komponenten Ihrer Solaranlage, bevor Sie das Produkt in Betrieb nehmen.
  • Die Betriebsanleitung ist während der gesamten Lebensdauer des Produkts aufzubewahren und griffbereit zu halten.
• Prüfen Sie vor der Installation die elektrische Kompatibilität des Produkts mit anderen Komponenten der Solaranlage, um mögliche Fehlfunktionen zu vermeiden.
• Änderungen an netzspannungsführenden Leitungen oder an der Hausinstallation dürfen nur von geschultem Fachpersonal vorgenommen werden.
• Das Produkt darf nur von Erwachsenen installiert und in Betrieb genommen werden.
• Halten Sie Kinder und Haustiere vom Produkt fern, um mögliche Gefahren zu minimieren.
• Installieren Sie das Produkt nicht mit nassen Händen. Während der Installation keinen leitfähigen Schmuck (Ringe usw.) tragen.
• Das Produkt ist nicht für die Stromversorgung lebenswichtiger oder medizinischer Notfallgeräte geeignet.
• Berühren Sie keine elektrischen Kontaktflächen in Buchsen oder Steckern.
• Das Produkt ist stets an den dafür vorgesehen Griffen zu tragen.
• MC4-Steckverbinder nicht unter Last trennen, um Lichtbogenbildung zu vermeiden.

Zubehör und Kabel

• Verwenden Sie nur das mitgelieferte Zubehör, um Brand- und Verletzungsgefahr zu vermeiden.
• Um Kabelverbindungen zu trennen, ziehen Sie am Stecker und nicht am Kabel, um Beschädigungen zu vermeiden. Falls erforderlich, geeignetes Werkzeug zum Lösen von Steckverbindungen verwenden.
• Betreiben Sie das Produkt nicht mit beschädigtem Zubehör, da dies zu unvorhersehbarem Verhalten führen kann.

Überlastung und Beschädigung

• Betreiben Sie das Produkt nicht über die auf dem Typenschild, in den technischen Daten oder auf dem Produkt angegebene Spannung, Stromstärke und Leistung hinaus, um Brand- und Verletzungsgefahr sowie Schäden am Produkt zu vermeiden.
• Vermeiden Sie unsachgemäßen Gebrauch, Fallenlassen oder übermäßige Gewaltanwendung, um Schäden zu vermeiden.
• Bei schwerwiegenden Schäden (z. B. Gehäuse- oder Isolationsschäden, Eindringen von Flüssigkeit, Rauchentwicklung oder ungewöhnliche Wärmeentwicklung usw.) das Produkt nicht in Betrieb nehmen bzw. die Stromquelle und das Produkt sofort abschalten und nicht weiter verwenden.

Reparatur und Wartung

• Das Produkt darf nur durch den XORO SOLAR Kundendienst repariert werden.
• Öffnen Sie das Produkt auf keinen Fall selbst.
• Das Produkt nicht mit schädlichen Chemikalien reinigen. Das Produkt darf nicht bei laufender Betriebsspannung gereinigt werden.
• Regelmäßige Inspektion: Führen Sie regelmäßige Inspektionen durch, um sicherzustellen, dass alle Verbindungen und Komponenten intakt sind. Wenden Sie sich bei Anzeichen von Verschleiß oder Beschädigung an den XORO SOLAR Kundendienst.

Umgebungsbedingungen

• Setzen Sie das Produkt keinen hohen Temperaturen, Feuer explosiven Gasen oder Rauch aus, um Explosionen zu vermeiden.
• Verwenden Sie das Produkt nicht in der Nähe von starken statischen elektrischen oder magnetischen Feldern.
• Das Produkt darf nicht auf brennbaren Flächen oder in der Nähe von brennbaren Gegenständen

aufgestellt werden.

• Das Produkt erwärmt sich während des Betriebs. Für ausreichende Belüftung sorgen. Die Luftzirkulation um das Produkt muss gewährleistet sein (Mindestabstand zu anderen Gegenständen: 15 cm). Der Luftstrom um das Kühlelement unter der Bodenplatte darf nicht blockiert werden.
• Das Produkt ist mit drahtloser Netzwerktechnologie ausgestattet (Siehe Seite 5). Halten Sie es von implantierten medizinischen Geräten oder persönlichen medizinischen Geräten fern. Informieren Sie sich auch beim Hersteller der medizinischen Geräte über die Wechselwirkung mit drahtlosen Netzwerken.
  • Das Produkt nicht in Wasser eintauchen.
• Beim Einsatz des Produktes ist der auf dem Typenschild angegebene Temperaturbereich für die Betriebsumgebung unbedingt einzuhalten. Eine zu hohe Temperatur kann zu Brand oder Explosion führen.
• Das Produkt nicht in einem unbelüfteten oder staubigen Bereich aufstellen.
• Das Produkt vor direkten Witterungseinflüssen wie direkter Sonneneinstrahlung, Regen oder Frost schützen.
• Das Produkt auf eine ebene Fläche stellen, um es vor Umkippen oder Herabfallen zu schützen. Alle vier Gerätefüße müssen Bodenkontakt haben.
• Nicht auf das Produkt setzen oder stellen. Keine anderen Gegenstände auf das Produkt stellen.

Lagerung

• Produkt kühl und trocken lagern.
• Vor Hitze, Feuer, Feuchtigkeit und Flüssigkeiten schützen.
• Bei langfristiger Lagerung laden und entladen Sie dieses Produkt bitte einmal alle 3 Monate.
• Schalten Sie das Produkt vor der Langzeitlagerung aus.
• Laden Sie das Produkt auf min. 80% auf, bevor Sie es lagern.
• Wenn Sie den Akku über einen längeren Zeitraum entladen lassen, kann dies zu irreversiblen Schäden führen und die Lebensdauer des Produkts verkürzen.

Transport und Versand

• Entsorgen Sie den Originalkarton und die Innernverpackung nicht. Entfernen Sie keine Gefahrengutaufkleber.
• Transportieren und versenden Sie das Produkt nur im Originalkarten mit vollständiger Innenverpackung.
• Verschließen Sie den Originalkarton mit Hochleistungs-Verpackungsklebeband.
• Achten Sie darauf, dass das Produkt keinen Stößen oder Vibrationen ausgesetzt wird.
• Sichern Sie das Produkt beim Transport gut, um Beschädigungen zu vermeiden.
• Das Produkt erfüllt alle Anforderungen für den Transport von Gefahrgut. Wenden Sie sich vor dem Versand an Ihre Transportfirma oder Fluggesellschaft.
• Das Produkt hat ein hohes Gewicht und sollte von 2 Personen getragen werden.

Entladen vor der Entsorgung:

- Das Produkt muss vor der Entsorgung vollständig entladen werden. Sollte dies nicht möglich sein, ist das Personal der Altgerätesammelstelle zu informieren.

Notfallvorsorge

• Erstellen Sie einen Notfallplan, der die schnelle Abschaltung des Systems und geeignete Maßnahmen im Falle einer Störung vorsieht. Alle Kabelverbindungen müssen gut zugänglich sein.
• Wenn das Produkt umfällt oder herunterfällt und dabei schwer beschädigt wird, schalten Sie es sofort aus, bringen Sie es an einen sicheren Ort, halten Sie es von Personen und brennbaren Gegenständen fern, und entsorgen Sie es gemäß den örtlichen Gesetzen und Vorschriften.
• Sicherheitsvorkehrungen für den Brandfall: Stellen Sie geeignete Feuerlöscher in der Nähe des Produktes bereit und stellen Sie sicher, dass die Benutzer wissen, wie diese im Brandfall zu verwenden sind.

Erdung, Blitz- und Überspannungsschutz

• Installieren Sie geeignete Überspannungsschutzgeräte, um das Produkt vor Schäden durch Blitzschlag oder andere elektrische Störungen zu schützen.
• Stellen Sie sicher, dass die Solaranlage vorschriftsmäßig geerdet ist und dass gegebenenfalls Blitzschutzmaßnahmen getroffen werden, um Schäden durch Blitzeinschläge zu minimieren.

Schutzart IP65

• Schutzart IP65: Das Produkt ist staubdicht und gegen Wasserstrahlen aus beliebigem Winkel geschützt.
• Das Produkt entspricht nur dann der Schutzart IP65, wenn alle Kabelverbindungen ordnungsgemäß mit den mitgelieferten Kabeln hergestellt werden und die Schutzkappen auf nicht verwendeten Anschlüssen nicht entfernt werden.
• Das Produkt entspricht nicht mehr der Schutzart IP65, wenn es geöffnet oder zerlegt wird, da dadurch Dichtungen beschädigt werden können.

Regulatorisches

• Prüfen Sie die aktuellen gesetzlichen Vorschriften und Anforderungen. Gegebenenfalls muss Ihre Solaranlage bei Behörden und/oder Netzbetreibern angemeldet werden.
• Fragen Sie bei Ihrer Versicherung (Haftpflicht, Hausrat usw.) nach, ob Schäden an oder durch Ihre Solaranlage mitversichert sind.

Konformitätserklärung

Hiermit erklärt die MAS Elektronik AG, dass der Funkanlagentyp XORO SOLAR SPS 2155 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.xoro.de/downloads

Drahtlose Netzwerke

WLAN

Standards IEEE802.11 b/g/n (2,4 GHz)

Frequenzband 2400-2483,5 MHz

Max. Sendeleistung max. 16 dBm

WPAN

Frequenzband 2400 - 2483,5 MHz

Max. Sendeleistung max. 6 dBm

XORO SOLAR-Kundendienst

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Telefon: 04161 - 800 24 44 (Werktags, Mo.-Fr., 09.00 Uhr bis 17.30 Uhr)

Service-Hotline: 04161 - 800 24 24 (Werktags, Mo.-Fr., 11.00 Uhr bis 17.00 Uhr)

E-Mail: [e-mail]

Adresse: ERS GmbH Elektronik Repair Service, Carl-Zeiss-Straße 31, 21614 Buxtehude

Webseite: https://solar.xoro.de

Herstelleradresse/Produktsicherheit

MAS Elektronik AG

Carl-Zeiss-Straße 31

21614 Buxtehude

Internet: https://productsafety.xoro.de

Entsorgung von elektrischen und elektronischen Produkten (Altgeräte)

Diese durchkreuzte Mülltonne auf dem Produkt, den Begleitmaterialien und/oder auf der Verpackung bedeutet, dass elektrische und elektronische Geräte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, solche Geräte getrennt vom allgemeinen Hausmüll zu entsorgen. Altgeräte müssen zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zugeführt werden. Des Weiteren besteht die Verpflichtung, Batterien, die nicht vom Gerät umschlossen sind, vor der Entsorgung des

Altgerätes zu entfernen und diese getrennt zu entsorgen. Gleiches gilt für Lampen, die zerstörungsfrei aus dem Altgerät entfernt werden können. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei. Verbraucher müssen eigenverantwortlich persönliche Daten, die ggf. auf dem Altgerät gespeichert sind, vor der Entsorgung löschen. Altgeräte können kostenfrei im Handel zurückgeben werden. Eine Rücknahmepflicht von Altgeräten besteht in Deutschland für:

• Elektro-Fachgeschäfte, mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Lebensmittelläden mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Diese Händler müssen pro Rückgabe bis zu drei kleine Altgeräte (keine äußere Abmessung größer als 25 cm) kostenfrei im Verkaufsgeschäft oder in unmittelbarer Nähe zurücknehmen. Größere Altgeräte müssen beim Verkauf eines neuen Elektrogeräts der gleichen Art kostenfrei zurückgenommen werden; dies gilt auch für Lieferungen nach Hause.
• Versandhändler mit einer Versand- und Lagerfläche von mindestens 400 m ^2 müssen Wärmeüberträger, Bildschirmgeräte (>100 cm ^2 ) und Großgeräte (eine der äußeren Abmessungen mehr als 50 cm) beim Verkauf eines Neugerätes kostenfrei zurücknehmen. Für die Rücknahme von Lampen und Kleingeräten müssen Versandhändler Rückgabemöglichkeiten in zumutbarer Entfernung zum Endverbraucher bereitstellen.

Wiederverwertung von Verpackungsmaterial, Papier und Pappe

Die Verpackung des Gerätes besteht aus wieder verwertbaren Materialien. Das Materialwiederverwertungssymbol mit Recycling-Code dient der Kennzeichnung der verwendeten Materialien. Geben Sie Verpackungen, Pappe und Papier nicht in den allgemeinen Hausmüll.

Batterien

Dieses Symbol auf Batterien bedeutet, dass diese nicht in den allgemeinen Hausmüll gegeben werden dürfen. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Die Batterien können unentgeltlich zurückgegeben werden.

Hg

Pb

Cd

Ein chemisches Symbol (Pb für Blei, Hg für Quecksilber, Cd für Kadmium) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie einen Anteil von mehr als 0,0005% Quecksilber, mehr als 0,004% Blei oder mehr als 0,002% Kadmium enthält. Durch eine richtige Entsorgung tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Lieferumfang

Vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

• XORO SOLAR SPS 2155
• 4x Anschlusskabel mit MC4-Steckverbindern
• Installationsanleitung

Hinweis:

• Überprüfen Sie sofort nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich direkt an den Händler, bei dem Sie das Gerät erworben haben.
• Überprüfen Sie das Produkt und das Zubehör vor der Inbetriebnahme sorgfältig auf Transportschäden. Melden Sie Transportschäden Ihrem Händler und dem Transportunternehmen.
• Nehmen Sie das Produkt nicht in Betrieb, wenn Sie Transportschäden feststellen.

Verpackung

Das Produkt muss vor dem Transport und Versand in der Originalverpackung, einschließlich der Innenverpackung verpackt werden. Beachten Sie auch die Sicherheitshinweise zu Transport und Versand (siehe Seite 4).

1. Kabel in den Zubehörkarton legen und verschließen.
2. Den Solarstromspeicher in den Schutzbeutel verpacken.
3. Unteres Polster in den Karton legen.
4. Solarstromspeicher in den Karton stellen.
5. Den Zubehörkarton hinter den Solarstromspeicher stellen.
6. Oberes Polster auf den Solarstromspeicher legen.
7. Karton mit hochfestem Klebeband verschließen.

Hinweise:

• Der Solarstromspeicher ist ein sehr empfindliches und schweres Gerät. Unsachgemäße Verpackung kann zu Transportschäden führen, die nicht durch Garantie oder Gewährleistung abgedeckt sind.
• Überprüfen Sie den Karton und die Innenverpackung sorgfältig auf Beschädigungen. Wenden Sie sich an den XORO SOLAR Kundendienst (siehe Seite 5), wenn Sie neues Verpackungsmaterial benötigen.

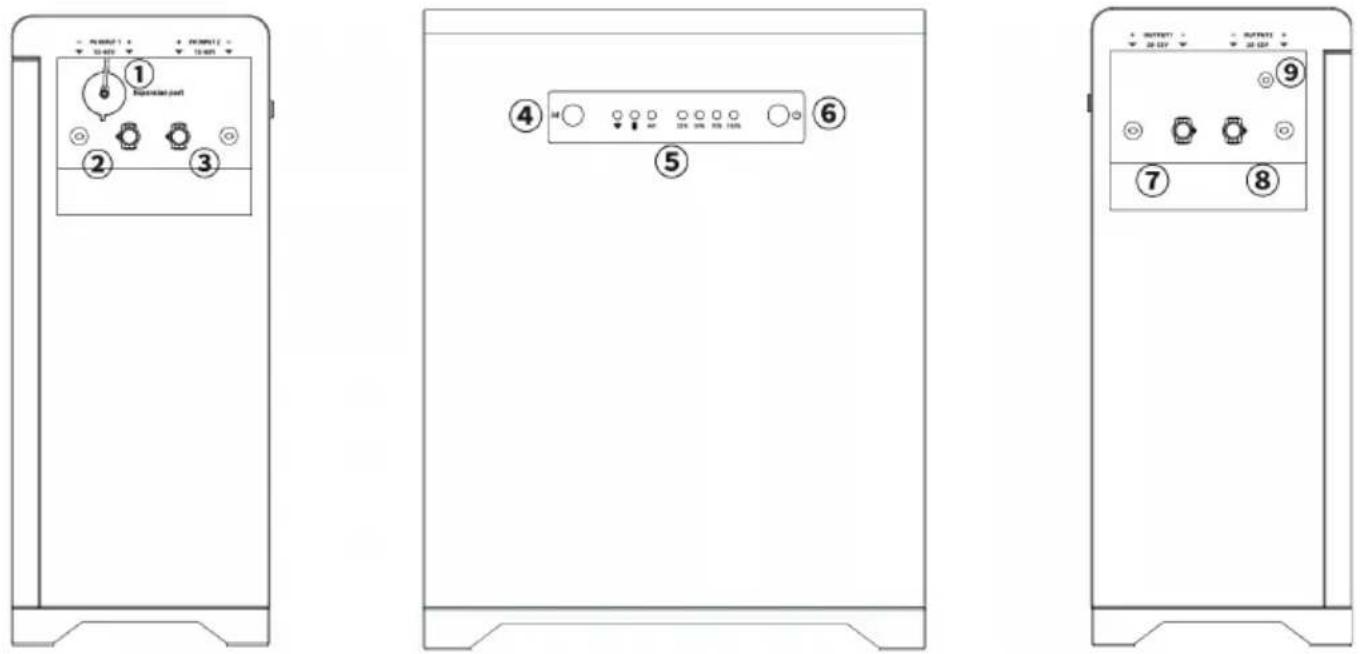

Anschlüsse und Bedienelemente

Position	Beschriftung Beschreibung
1	Expansion Port Anschluss für Erweiterungsbatterien. Maximal zwei Batterien können angeschlossen werden.Achtung: Es dürfen nur Erweiterungsbatterien vom Typ XORO SOLAR SPB 215X angeschlossen werden. Besuchen Sie die XORO-Website, um sich über die Verfügbarkeit kompatibler Erweiterungsbatterien zu informieren.
2 PV	INPUT 1DC 12-60V	Eingänge für den Anschluss von Solarmodulen (siehe Seite 11).Maximale Spannung pro Eingang: 60 VMaximaler Strom pro Eingang: 22 AMaximale Leistung pro Eingang: 800 WAnschlusstyp: MC4 Kupplungsstecker und Kupplungsbuchsen
3 PV	INPUT 2DC 12-60V
4 M	Die Taste muss 5 Sekunden lang gedrückt werden, um die drahtloseVerbindung für die Konfiguration der App zu aktivieren. Die LED für die drahtlose Verbindung blinkt dann blau.Beachten Sie für die App-Einrichtung die Anweisungen der zum Produkt gehörenden App (siehe Seite 16).
5 Statusanzeigen (siehe Seite 9)
6		Taste zum Ein- und Ausschalten des Solarstromspeichers. Die Taste 3 Sekunden lang gedrückt halten, um den Solarstromspeicher einzuschalten. Taste 3 Sekunden gedrückt halten, um den Solarstromspeicher auszuschalten.Hinweis: Sobald die Solarmodule genügend Leistung zur Verfügung stellen, schaltet sich der Solarstromspeicher automatisch ein.
7 OUT	PUT 1DC 20-52V	Gleichspannungsausgänge für den Anschluss des Mikro-Wechselrichters.Maximaler Strom pro Ausgang: 10 AMaximale Leistung pro Ausgang: 400 WAnschlusstyp: MC4 Kupplungsstecker und Kupplungsbuchsen
8 OUT	PUT 2DC 20-52V
9 Antenne für drahtlose Verbindungen

Statusanzeigen

Allgemein

Symbol	Farbe/Zustand Beschreibung
	Leuchtet rot WPAN-Verbindung hergestellt.
	Leuchtet blau WLAN-Verbindung hergestellt.
	Blinkt schnell blau Bereit für die App-Einrichtung/Kopplung
	Blinkt langsam blau WLAN-Verbindung ist konfiguriert, kann aber nicht aufgebaut werden (z.B. WLAN-Router ausgeschaltet oder außer Reichwei-te, SSID oder Passwort geändert)
		Zeigt den Status von angeschlossenen Erweiterungsbatterien an (siehe Anleitung der Erweiterungsbatterie).
	Leuchtet Gleichspannungs-Ausgänge aktiviert.
	Leuchtet nicht Gleichspannungs-Ausgänge deaktiviert.

Lade-/Entladezustand

Anzeige Beschreibung
	50 75 100	• Anzeige des nutzbaren Ladezustandes in Prozent.• Eine langsam blinkende Prozentzahl zeigt an, dass der Solarstromspeicher geladen wird.• Die 25%-LED blinkt schnell, wenn der Solarstromspeicher auf unter 5% entladen ist.• Blinken alle 4 LEDs gleichzeitig, hat der Solarstromspeicher einen Fehler erkannt. Der Fehler-code kann mit der App ausgelesen werden (siehe Seite 16).• Die Ladezustandsanzeige wird während des Betriebs ständig kalibriert. Wurde der Solarstromspeicher noch nicht verwendet oder längere Zeit gelagert, ist für eine korrekte Anzeige ein vollständiger Lade-/Entladezyklus erforderlich.• Der angezeigte Ladezustand bezieht sich auf die nutzbare Kapazität des Solarstromspeichers. Auch bei einer Anzeige von 0% ist die Batterie nicht vollständig entladen und es bleibt eine Reserve zum Schutz der Batteriezellen (Details siehe App und Bedienungsanleitung).
	50 75 100
	50 75 100
	50 75 100

Hinweise:

• Um einen zuverlässigen und sicheren Betrieb sowie eine lange Lebensdauer des Solarstromspeichers zu gewährleisten, müssen alle Sicherheitshinweise (siehe Seite 3) beachtet werden.
• Bei Verwendung im Freien: Schützen Sie den Solarstromspeicher vor direkten Witterungseinflüssen (Regen, Sonneneinstrahlung, Frost), indem Sie ihn an einem schattigen und gut belüfteten Ort, z. B. unter einem Vordach, aufstellen.
• Wir empfehlen Ihnen, Ihre Balkon-Solaranlage zunächst ohne Solarstromspeicher zu installieren und vor der Installation des Solarstromspeichers auf Funktion zu prüfen. Dies erleichtert eine eventuell notwendige Fehlersuche.
• Bei der folgenden Anleitung gehen wir davon aus, dass Sie bereits über eine korrekt installierte Balkon-Solaranlage verfügen.
• Trennen Sie den Mikro-Wechselrichter vom Stromnetz, bevor Sie Änderungen an der Verkabelung zu den Solarmodulen vornehmen und bevor Sie den Stromspeicher an den Mikro-Wechselrichter anschließen.
• Beachten Sie die Anschlussreihenfolge in dieser Anleitung. Schließen Sie den Mikro-Wechselrichter zuletzt an das Stromnetz an.
• Der Solarstromspeicher muss ausgeschaltet sein, bevor Kabelverbindungen hergestellt oder getrennt werden.

Anschluss an den Mikro-Wechselrichter

Der Solarstromspeicher ist mit den meisten Mikro-Wechselrichtern für Balkonkraftwerke kompatibel. Diese Wechselrichter haben in der Regel eine Ausgangsleistung von 600W oder 800W und verfügen über zwei Eingänge für Solarmodule mit jeweils eigenem MPP-Tracker.

Der Solarstromspeicher besitzt zwei unabhängige Gleichspannungsausgänge (OUTPUT 1/OUTPUT 2) mit einer max. Nennleistung von jeweils 400 W. Beide Ausgänge müssen direkt mit je einem Eingang des Mikro-Wechselrichters verbunden werden. Jeder Eingang des Wechselrichters muss über einen eigenen MPP-Tracker verfügen. Spannung bis zu 52 V müssen verarbeiten werden können.

Die Zeichnung zeigt die korrekte Verkabelung.

• Verbinden Sie den Gleichspannungsausgang OUTPUT 1 mit dem ersten Eingang des Mikro-Wechselrichters.
• Verbinden Sie den Gleichspannungsausgang OUTPUT 2 mit dem zweiten Eingang des Mikro-Wechselrichters.
• Verbinden Sie den Mikro-Wechselrichter noch nicht mit dem Stromnetz.

Die Gleichspannungsausgänge des Solarstromspeichers dürfen nicht untereinander verbunden werden!

Es dürfen keine weiteren Komponenten (Solarmodule, weitere Solarstromspeicher oder zusätzliche Wechselrichter) parallel zu den Ausgängen des Solarstromspeichers angeschlossen werden!

Der Betrieb mehrere Solarstromspeicher an einem Wechselrichter wird nicht unterstützt!

Der Solarstromspeicher darf nicht mit mehreren Wechselrichtern gleichzeitig verbunden werden!

Eine falsche Verbindung, z. B. das Zusammenschalten der Ausgänge oder das Parallelschalten mit anderen Spannungsquellen, führt zu einer instabilen Leistungsabgabe, Fehlercodes, möglicherweise schweren Schäden am Solarstromspeicher oder Wechselrichter sowie zum Verlust der Garantie und Gewährleistung!

Hinweise zu Wechselrichtern mit mehr als 800 W Leistung

Bei Wechselrichtern, die nicht speziell für Balkonkraftwerke konzipiert sind, kann die Kompatibilität nicht garantiert werden. Mögliche Probleme sind:

• Höhere Eingangsspannung erforderlich: Viele leistungsstärkere Wechselrichter benötigen höhere Eingangsspannungen, als der Solarstromspeicher liefern kann. Liegt der MPPT-Bereich des Wechselrichters über den 20V bis 52V, die der Solarstromspeicher liefern kann, ist ein stabiler Betrieb nicht möglich!
• Eingänge ohne eigene MPP-Tracker: Einige Wechselrichter mit mehr als zwei Eingängen verfügen nicht über einen separaten MPP-Tracker für jeden Eingang. Sind Eingänge intern verbunden, kann dies dazu führen, dass die Ausgänge des Solarstromspeichers versehentlich miteinander verbunden oder parallel zu Solarmodulen geschaltet werden – beides ist nicht zulässig!
• Wechselrichter mit einer Leistung über 800 W dürfen nur von qualifiziertem Fachpersonal angeschlossen werden.

Bitte prüfen Sie vor der Installation sorgfältig die technischen Daten Ihres Wechselrichters oder lassen Sie sich von einer Fachkraft beraten.

PV-Eingänge

Überschreiten Sie auf keinen Fall die auf dem Solarstromspeicher aufgedruckte Eingangsspannung (PV-INPUT). Zu hohe Eingangs-spannungen können zu schweren Schäden, Bränden, Explosionen und zum Verlust von Garantie und Gewährleistung führen.

Beachten Sie die Angaben auf dem Typenschild Ihrer Solarmodule. Die maximale Spannung der Solarmodule darf unter keinen Umständen 60 V überschreiten.

Sollen mehrere Module an einem PV-Eingang betrieben werden, müssen diese in fast allen Fällen parallel geschaltet werden. Hierzu sind geeignete Y-Kabel zu verwenden.

Der Solarstromspeicher verfügt über zwei PV-Eingänge mit MC4-Steckverbindern - jeweils ausgestattet mit einem eigenen MPPT-Tracker. So können zwei Solarmodule direkt und ohne weiteres Zubehör angeschlossen werden.

Wenn Sie mehr als zwei Module verwenden möchten, müssen Sie auf die korrekte Verschaltung und insbesondere auf die zulässige Eingangsspannung achten.

Anzahl der Eingänge 2
Eingangsspannungsbereich 12 V bis 60 V
Strom (max.) pro Eingang 22 A
Leistung (max.) pro Eingang 800 W

Hinweise:

• Schäden durch Überspannung sind nicht durch die Garantie abgedeckt und führen zu kostenpflichtigen Reparaturen.
• Das Gerät erkennt Überspannung und erzeugt einen entsprechenden Fehlercode, der im Servicefall ausgelesen wird.

Modulwahl und Spannungsprüfung

Die meisten Standard-Solarmodule im Leistungsbereich von 300 W bis 500 W sind grundsätzlich mit dem Stromspeicher kompatibel. Entscheidend ist jedoch nicht die Leistung, sondern die Spannungsangaben auf dem Typenschild des Moduls - insbesondere die Leerlaufspannung (Voc).

Die auf dem Typenschild angegebene Leerlaufspannung (Voc) gilt bei einer Umgebungstemperatur von 25 °C. Bei kalten Temperaturen steigt die Leerlaufspannung jedoch an. Ein Modul mit z. B. 32 V Voc bei 25 °C kann bei -10 °C eine Leerlaufspannung von über 37 V erreichen.

Bitte prüfen Sie vor dem Anschluss die Leerlaufspannung (Voc) auf dem Modulaufkleber und werfen Sie einen Blick in das Datenblatt des Herstellers, um sicherzustellen, dass die zulässige Eingangsspannung von 60 V, auch bei geringen Temperaturen nicht überschritten wird.

Verschaltung mehrerer Module

Wenn Sie mehrere Module pro Eingang anschließen möchten:

• Parallelschaltung (erforderlich):
Die Spannung bleibt gleich, die Stromstärke addiert sich. Verwenden Sie dafür geeignete Y-Adapter mit MC4-Steckverbindern (nicht im Lieferumfang enthalten).
- Reihen- oder Seriellschaltung (nicht zulässig):
Die Spannungen addieren sich, die Stromstärke bleibt gleich. Diese Verschaltung ist ungeeignet, da bereits zwei in Reihe geschaltete Module in der Regel die 60-V-Grenze überschreiten können.

Wichtig: Die Leerlaufspannungen (Voc) der Module dürfen nicht einfach zusammengerechnet werden, um zu prüfen, ob eine Reihenschaltung zulässig ist. Auch wenn die Summe der auf den Modulen angegebenen Werte unter 60 Volt liegt, kann die tatsächliche Spannung, insbesondere bei kalten Temperaturen, deutlich höher ausfallen. Eine Reihenschaltung mehrerer Module ist daher grundsätzlich nicht erlaubt, da sie zu Schäden am System führen kann.

Direkter Anschluss von 2 Solarmodulen

Anschluss von 3 Solarmodulen

Hierfür benötigen Sie ein passendes Paar Y-Kabel. Die Module 1 und 2 werden mithilfe von Y-Kabeln parallel geschaltet und mit dem PV-INPUT 1 verbunden. Modul 3 wird direkt an PV-INPUT 2 angeschlossen.

Ohne den Einsatz von Y-Kabeln darf jeweils nur ein Solarmodul pro PV-Eingang angeschlossen werden.

Anschluss von 4 Solarmodulen

Hierfür benötigen Sie zwei passende Y-Kabel-Paare. Die Module 1 und 2 werden mithilfe von Y-Kabeln parallel geschaltet und mit dem PV-INPUT 1 verbunden. Die Module 3 und 4 werden ebenfalls mithilfe von Y-Kabeln parallel geschaltet und mit dem PV-INPUT 2 verbunden.

Ohne den Einsatz von Y-Kabeln darf jeweils nur ein Solarmodul pro PV-Eingang angeschlossen werden.

Solarmodul 1
    subgraph_Solarmodul_2["DE 15"]
        A1["PV1-"] --> B1["PV1+"]
        A2["PV2-"] --> B2["PV2+"]
    end
    subgraph_Solarmodul_3["DE 15"]
        A3["PV3-"] --> B3["PV3+"]
    end
    subgraph_Solarmodul_4["DE 15"]
        A4["PV4-"] --> B4["PV4+"]
    end
    subgraph_Y-Kabel["YP-Kabel"]
        B1 --> C1["PV1+"]
        B2 --> C2["PV2+"]
        B3 --> C3["PV1-"]
        B4 --> C4["PV2-"]
    end
    subgraph Y-Kabel
        C1 --> D1["PV-INPUT 1"]
        C2 --> D2["PV-INPUT 1"]
        C3 --> D3["PV-INPUT 1"]
        C4 --> D4["PV-INPUT 1"]
    end
    subgraph_XORO_SOLAR["XORO SOLAR"]
        D1 --> E1["Output"]
        D2 --> E2["Output"]
        D3 --> E3["Output"]
        D4 --> E4["Output"]
    end
    subgraph_Mikro-Wechselrichter["Mikro-Wechselrichter"]
        E1 --> F["Output"]
        E2 --> F
        E3 --> F
        E4 --> F
    end

Sonderfall: 1 Solarmodul anschließen

Wird nur ein Solarmodul angeschlossen, müssen die MC4-Steckverbindungen des ungenutzten PV-Eingangs mit Verschlussstopfen verschlossen werden, wenn der Solarstromspeicher im Außenbereich eingesetzt wird. Andernfalls verliert der Solarstromspeicher seinen IP65-Schutz gegen eindringendes Wasser.

Inbetriebnahme

- Lesen Sie zunächst die App- und Bedienungsanleitung, die auf der Website von XORO SOLAR zusammen mit anderen Dokumenten und Informationen zur Verfügung gestellt wird. Die Dokumente sowie den Link zur benötigten App finden Sie hier: https://link.maselektronik.de/SPS2155M

• Mikro-Wechselrichter an das Stromnetz anschließen.
• Schalten Sie den Solarstromspeicher ein (POWER-Taste 3 Sekunden drücken, siehe Seite 8).
• Überprüfen Sie den Ladezustand (siehe Seite 9). Wenn der Ladezustand sehr niedrig ist, laden Sie den Solarstromspeicher über die Solarmodule, bevor Sie im nächsten Schritt den Gleichspannungs-Ausgang einschalten.
• Richten Sie die App ein, um weitere Einstellungen vorzunehmen.
• Funktion des Mikro-Wechselrichters überprüfen (Statusanzeigen am Wechselrichter, Meldung in der Wechselrichter-App).

Schutz vor Tiefentladung

Der Solarstromspeicher schützt die Akkuzellen zuverlässig vor einer Tiefentladung durch folgende Maßnahmen:

• Begrenzung der Entladetiefe: Die Entladetiefe (DoD) ist auf limitiert. Der Entladevorgang wird beendet, bevor die Zellen vollständig entladen sind. (Siehe App- und Bedienungsanleitung, Seite 16)
• Einschaltverhinderung bei 0% Ladezustand: Der Solarstromspeicher schaltet sich nicht per Timer ein, wenn der Ladezustand 0% beträgt.
• Tiefentladeschutz: Wenn die Batteriespannung kritisch niedrig ist, schaltet sich der Solarstromspeicher sofort automatisch ab. In der App wird der entsprechende Fehlercode angezeigt.

Hinweis zur Lagerung:

Die Batterie entlädt sich auch ohne Nutzung geringfügig selbst (Selbstentladung). Eine Tiefentladung kann auftreten, wenn der Solarstromspeicher nach vollständiger Entladung über einen längeren Zeitraum (mehrere Wochen oder Monate) ungenutzt bleibt.

Ladefähigkeit bei niedrigen Temperaturen

Der Solarstromspeicher kann nur geladen werden, wenn die Zelltemperatur der Batterie über 0 °C liegt. Dabei ist es wichtig zu verstehen, dass die Temperatur der Batteriezellen nicht immer identisch mit der Umgebungstemperatur ist.

Unterschied zwischen Zell- und Umgebungstemperatur

Die Batteriezellen befinden sich im Inneren des Geräts und haben eine große Masse, wodurch sich langsamer aufwärmen als die Umgebung. Nach einer kalten Nacht, in der die Temperaturen unter 0 °C gefallen sind, können die Batteriezellen selbst am nächsten Morgen bei milderen Außentemperaturen noch zu kalt sein. Ein Beispiel hierfür ist ein sonniger Morgen nach einer Frostnacht: Obwohl die Lufttemperatur bereits über 0 °C liegt, benötigen die Zellen Zeit, um sich ausreichend zu erwärmen.

Dieser Unterschied kann besonders in Situationen mit schnell wechselnden Temperaturen auftreten. Selbst wenn die Sonne scheint und die Umgebungstemperatur angenehm erscheint, bleiben die Zellen unter Umständen noch zu kühl für einen Ladevorgang.

Fehlercode

Wenn die Zelltemperatur zu niedrig ist, wird in der App ein Fehlercode angezeigt. Dieser Hinweis bedeutet, dass die Batterie vorübergehend nicht geladen werden kann. Sobald die Zellen eine ausreichende Temperatur erreicht haben, verschwindet der Fehlercode automatisch, und der Ladevorgang startet selbstständig.

Der Solarstromspeicher ist mit mehreren Sensoren ausgestattet, die sowohl die Temperatur der Batteriezellen als auch der Leistungselektronik messen. Bei zu geringen oder zu hohen Temperaturen werden entsprechende Fehlercodes in der App angezeigt.

Allgemeine Daten
Abmessungen 325 x 185 x 413 mm
Gewicht 23,5 kg
Schutzart IP65
Ausgang
Ausgangsspannung 20 - 52 V (DC)
Ausgänge 2 Ausgänge
Ausgangsstrom max. 10 A (pro Ausgang)
Ausgangsleistung Gesamt: max. 800 W (400 W pro Ausgang)
Schutzschaltungen Kurzschluss, Überlast, Temperatur, Überspannung, Verpolung
Batterie/Zellen
Gesamtkapazität (typisch) 2016 Wh (44,8 V, 45 Ah)
Zellchemie Li-Ion (LiFePO4)
Anzahl der Zellen 42
Zellspannung/Nennkapazität 3,2 V / 15 Ah
Zellgewicht (typisch)	367 g
Überwachung	Modulspannung, Ströme, Zellspannungen (Lade- und Ent-ladeschlussspannungen), Temperatur
Betriebsbedingungen
Temperatur	Laden: 0 °C bis 45 °C Entladen: -10 °C bis 45 °C
Temperatur (Lagerung)	-20 °C bis 50 °C
Relative Luftfeuchtigkeit (Lage-rung)	10 - 90%

XORO SOLAR by MAS Elektronik AG

Carl-Zeiss-Straße 31

21614 Buxtehude

Deutschland

Weitere Anleitungen und Dokumente sowie die Links für den App-Download finden Sie hier:
