PSX11BT - Lautsprecher Reflexion - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer Bluetooth-Lautsprecher
Marke	Reflexion
Modell	PSX11BT
Abmessungen (ca.)	20 x 10 x 10 cm (7.9 x 3.9 x 3.9 in)
Gewicht (ca.)	800 g (1.76 lb)
Stromversorgung	Eingebauter wiederaufladbarer Li-Ionen-Akku, 5V DC USB-Ladung
Akkulaufzeit	Bis zu 10 Stunden bei moderater Lautstärke
Bluetooth-Version	Bluetooth 5.0
Reichweite	Bis zu 10 Meter
Eingangsschnittstellen	Bluetooth, AUX 3,5 mm, TF-Kartensteckplatz, USB-Wiedergabe
Zusatzfunktionen	FM-Radio, Freisprechen, TWS-Kopplung
Bedienelemente	Ein/Aus, Lautstärke +/-, Play/Pause, Modus, Nächster/Vorheriger Titel
Lautsprecherkonfiguration	Breitbandtreiber + passiver Strahler für verbesserten Bass
Schallleistung	10 W RMS
Frequenzgang	20 Hz – 20 kHz
Material	Kunststoff mit Stoffgitter und Gummibasis
Wasserbeständigkeit	Keine offizielle IP-Schutzart; Wasser vermeiden
Wartung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Nicht zerlegen. Von Wärmequellen und Flüssigkeiten fernhalten.
Ersatzteile & Reparierbarkeit	Akkuwechsel durch qualifizierten Techniker möglich. Support kontaktieren.
Mitgeliefertes Zubehör	USB-Ladekabel, AUX-Kabel, Bedienungsanleitung
Garantie	1 Jahr eingeschränkte Garantie

Häufig gestellte Fragen - PSX11BT Reflexion

Wie kopple ich mein Telefon über Bluetooth mit dem Reflexion PSX11BT-Lautsprecher?

Schalten Sie den Lautsprecher durch Drücken der Ein-/Aus-Taste ein. Der Lautsprecher wechselt automatisch in den Kopplungsmodus (angezeigt durch blinkendes blaues Licht). Aktivieren Sie auf Ihrem Telefon Bluetooth und suchen Sie nach 'Reflexion PSX11BT'. Wählen Sie es zur Kopplung aus. Falls erforderlich, lautet die Standard-PIN 0000.

Kann ich den Lautsprecher während des Ladens verwenden?

Ja, Sie können den Lautsprecher verwenden, während er an eine USB-Stromquelle angeschlossen ist. Das Laden kann jedoch länger dauern, wenn der Lautsprecher in Betrieb ist.

Wie schalte ich in den FM-Radiomodus um?

Drücken Sie wiederholt die Taste 'Mode', bis der Lautsprecher den FM-Radiomodus anzeigt. Schließen Sie das mitgelieferte USB-Ladekabel an (es dient als Antenne) für besseren Empfang. Verwenden Sie die Tasten '+' und '-', um Sender zu suchen und einzustellen.

Was macht die TWS-Funktion?

TWS (True Wireless Stereo) ermöglicht es, zwei Reflexion PSX11BT-Lautsprecher für Stereo-Sound zu koppeln. Aktivieren Sie TWS, indem Sie die Taste 'Play/Pause' auf beiden Lautsprechern gleichzeitig gedrückt halten. Die Lautsprecher verbinden sich automatisch.

Wie lange hält der Akku bei voller Ladung?

Der Akku hält bis zu 10 Stunden bei moderater Lautstärke. Die tatsächliche Akkulaufzeit kann je nach Lautstärke und Audioinhalt variieren.

Was soll ich tun, wenn der Lautsprecher nicht lädt?

Überprüfen Sie zuerst das USB-Kabel und die Stromquelle. Versuchen Sie ein anderes Kabel und Netzteil. Wenn der Lautsprecher immer noch nicht lädt, könnte der Akku defekt sein. Kontaktieren Sie den Reflexion-Kundendienst für Unterstützung.

Kann ich Musik von einer TF-Karte oder einem USB-Stick abspielen?

Ja, legen Sie eine TF-Karte (microSD) oder einen USB-Stick in den entsprechenden Steckplatz ein. Der Lautsprecher wechselt automatisch in diesen Modus und spielt Audiodateien (MP3/WMA-Format) ab. Verwenden Sie die Wiedergabesteuerung, um durch die Titel zu navigieren.

Wie setze ich den Lautsprecher auf die Werkseinstellungen zurück?

Zum Zurücksetzen halten Sie die Taste 'Power' 10 Sekunden lang gedrückt, bis der Lautsprecher aus- und wieder einschaltet. Dadurch werden alle gekoppelten Geräte gelöscht und die Standardeinstellungen wiederhergestellt.

Ist der Lautsprecher wasserdicht?

Der Reflexion PSX11BT hat keine offizielle IP-Schutzart. Er ist nicht wasserdicht. Vermeiden Sie Regen, Spritzer oder Eintauchen in Wasser, um Schäden zu verhindern.

Wie lange ist die Garantiezeit und wie kann ich sie in Anspruch nehmen?

Der Lautsprecher hat eine 1-jährige eingeschränkte Garantie. Zur Inanspruchnahme kontaktieren Sie den Reflexion-Support oder den Händler, bei dem Sie das Produkt gekauft haben. Bewahren Sie Ihren Kaufbeleg auf. Die Garantie deckt Herstellungsfehler ab, nicht jedoch Schäden durch unsachgemäße Verwendung oder Unfälle.

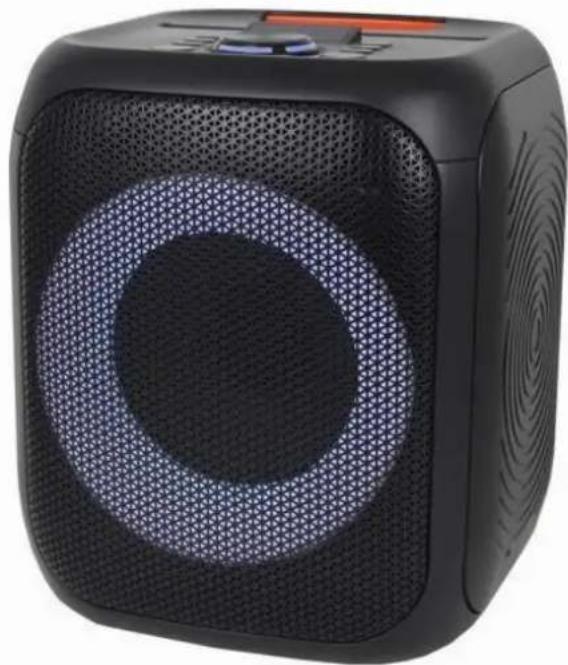

BEDIENUNGSANLEITUNG PSX11BT Reflexion

Bluetooth-Party-Lautsprecher

Model-Nr.: PSX11BT

Bluetooth-Party-Lautsprecher mit AUX IN / USB / Mikrofon Eingang / integrierten Akku

Deutsche Bedienungsanleitung: Seite 1

Lesen Sie die Bedienungsanleitung sorgfältig vor der Erstinbetriebnahme und verwahren Sie die Anleitung zum späteren Nachschlagen auf.

Inhalt

SICHERHEITSHINWEISE 4

GERÄT FÜR DIE NUTZUNG VORBEREITEN 5

Auspacken und Einrichten 5

Lieferumfang 6

BEDIENTASTEN UND ANSCHLÜSSE....6

Ansicht von oben....6

Ansicht von vorne und hinten 7

GRUNDBEDIENUNG 8

Akkuladen....8

Einschalten / Ausschalten....8

Modus auswählen 8

Lautstärke 8

Mikrofon-Lautstärke 9

Automatische Abschaltung....9

Hinweise zur elektrostatischen Entladung....9

Equalizer und SUPER-Bass-Funktion....9

Mikrofon Echo-Effekt 9

Mikrofon-Effekt....9

Party-Licht-Modus....9

USB-MODUS....10

BLUETOOTH-MODUS 10

AUX-IN-MODUS 11

TWS-MODUS 11

TECHNISCHE INFORMATIONEN 12

VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG....12

Vereinfachte EU- Konformitätserklärung.... 12

ENTSORGUNGSHINWEISE....13

Entsorgungshinweise 13

Batterie-Entsorgungshinweise.... 13

GEWÄHRLEISTUNG 14

	Gefährliche Spannungen im inneren des Gerätes. Stecken Sie keine Gegenstände in Gehäuseöffnungen. Es besteht die Gefahr eines Lebensgefährlichen Stromschlags.
	Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch Sind unbedingt zu befolgen. Eine Verwendung des Gerätes anders als in dieser Anleitung beschrieben, kann zu gesundheitlichen Schäden, einem Defekt des Gerätes und zum Ausschluss der Garantie führen.
	Um die Gefahr elektrischer Schläge auszuschließen, öffnen Sie das Gerät nicht. Das Öffnen des Gerätes führt zum Ausschluss der Garantie. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt und Qualifizierten Personen durchgeführt werden. Im Innern befinden sich keine vom Benutzer selbst instandsetzbaren Teile.
	Dieses Gerät ist ein elektrisches Gerät der Klasse II oder doppelt isoliert. Es wurde so konstruiert, dass es keine Sicherheitsverbindung zur elektrischen Erde benötigt.
	Dieses Gerät ist für AC 100–240V~50/60Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geräts ziehen Sie das Netzteil vom Gerät ab.
	Dieses Gerät entspricht der Wasser-Spritzschutzklasse IPX4. Verschließen Sie das Gerät mit den an der Rückseite befindenden Schutzkappen um das Gerät vor Spritzwasser zu schützen.Setzen Sie das Gerät keiner hohen Luftfeuchtigkeit > 85% aus, tauchen Sie das Gerät nicht in Wasser, halten das Gerät nicht unter fließendes Wasser wie einem Wasserhahn und stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät.
	Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Stellen Sie das Gerät keinesfalls auf Teppiche oder in die Nähe von Gardinen auf und bauen Sie das Gerät nicht in Bücherregale ein.
	Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen wie Heizungen oder Öfen aus und stellen Sie keine offenen Flamen wie Kerzen auf das Gerät.
	Beachten Sie bei der Verwendung dieses Bluetooth-Lautsprechersystems immer die grundlegenden Sicherheitsvorkehrungen, insbesondere wenn Kinder anwesend sind.

1. Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät das erste Mal in Betrieb nehmen.
2. Diese Bedienungsanleitung zum späteren Nachschlagen gut aufbewahren.
3. Das Gerät nur so wie in dieser Bedienungsanleitung beschrieben verwenden. Eine Verwendung anders als in dieser Anleitung beschrieben führt zum Ausschluss der Garantie.
4. Das Gerät darf keinem Tropf oder Spritzwasser ausgesetzt werden, wenn das Gerät nicht mit den Schutzkappen auf der Rückseite verschlossen ist. Setzen Sie das Gerät keiner hohen Luftfeuchtigkeit > 85% aus, tauchen Sie das Gerät nicht in Wasser, halten das Gerät nicht unter fließendes Wasser wie einem Wasserhahn und stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät. Sollte das Gerät nach Kontakt mit Wasser keine Funktion mehr haben schließen Sie das Gerät keinesfalls an das Stromnetz an bzw. ziehen Sie das Stromkabel von dem Gerät ab. Stellen Sie das Gerät zum Trocknen an einen trockenen Ort und setzen Sie sich mit Ihrem Händler oder dem Herstellerservice in Verbindung.
5. Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen wie Heizungen oder Öfen aus und stellen Sie keine offenen Flamen wie Kerzen auf das Gerät.
6. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
7. Das Gerät wird mit AC 100 – 240V betrieben. Das Stromkabel dient als Trennvorrichtung und muss gut erreichbar sein. Um Beschädigungen am Gerät zu vermeiden verwenden Sie nur Zubehör und Ersatzteile die vom Hersteller frei gegeben sind.
8. Stellen Sie das Gerät nur in ausreichend belüfteten Umgebungen auf. Stellen Sie das Gerät auf eine ebene und stabile Oberfläche.
9. Nicht Temperaturen über 40 °C aussetzen. Beim Aufstellort darauf achten das 30 cm nach hinten und der Oberseite des Gerätes und 5 cm von jeder Seite eingehalten werden.
10. Entsorgen Sie verbrauchte Batterien / Akkus umweltgerecht und beachten Sie die Entsorgungshinweise in dieser Anleitung.
11. Achten Sie stets darauf, dass Sie das Gerät vor dem Transport oder der Reinigung vom Netzteil trennen. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
12. Wenn der Akku vollgeladen ist oder bei Gewitter trennen Sie das Gerät vom Stromnetz.
13. Dieses Gerät hat keine durch den Nutzer zu wartenden Teile. Versuche Sie nicht, dieses Gerät selbst zu reparieren. Nur qualifiziertes Servicepersonal darf die Wartung durchführen. Bei einem Defekt reklamieren Sie das Gerät bei Ihrem Händler oder dem Herstellerservice.
14. Lassen Sie das Gerät niemals unbeaufsichtigt und beachten Sie, dass keine Gegenstände durch die Lüftungsöffnungen in das Gerät gesteckt werden. Dies kann zu einem tödlichen elektrischen Schlag führen.
15. Stellen Sie das Gerät nicht in der Nähe von Fernsehgeräten, Lautsprechern und anderen Objekten, die starke Magnetfelder erzeugen auf.
16. Der Netzstecker oder Gerätestecker dient der Trennung des Gerätes vom Stromnetz und sollte jederzeit problemlos zu erreichen sein.
17. Beachten Sie das kleine Kinder nicht unbeaufsichtigt mit dem Gerät spielen und beachten Sie, dass das Gerät nicht ohne Aufsicht genutzt wird.

GERÄT FÜR DIE NUTZUNG VORBEREITEN

Auspacken und Einrichten

1. Nehmen Sie das Gerät vorsichtig aus dem Karton und entfernen Sie das gesamte Verpackungsmaterial vom Gerät.
2. Entnehmen Sie das Zubehör und kontrollieren Sie dieses auf Vollständigkeit.
3. Wickeln Sie das Stromkabel ab und ziehen Sie dieses auf seine volle Länge aus.
4. Stellen Sie das Gerät auf eine stabile und ebene Fläche.

5. Verbinden Sie das Stromkabel mit dem Gerät und einer Haushaltssteckdose (AC 100-240V).

6. Vor der ersten Nutzung laden Sie den integrierten Akku vollständig auf (ca. 4-5 Stunden).

7. Ist der Akku vollständig geladen ziehen Sie das Stromkabel von dem Gerät ab.

Lieferumfang

• 1x Hauptgerät
• 1x Stromkabel

• 1x Kabelgebundenes-Mikrofon
• 1x Bedienungsanleitung

BEDIENTASTEN UND ANSCHLÜSSE

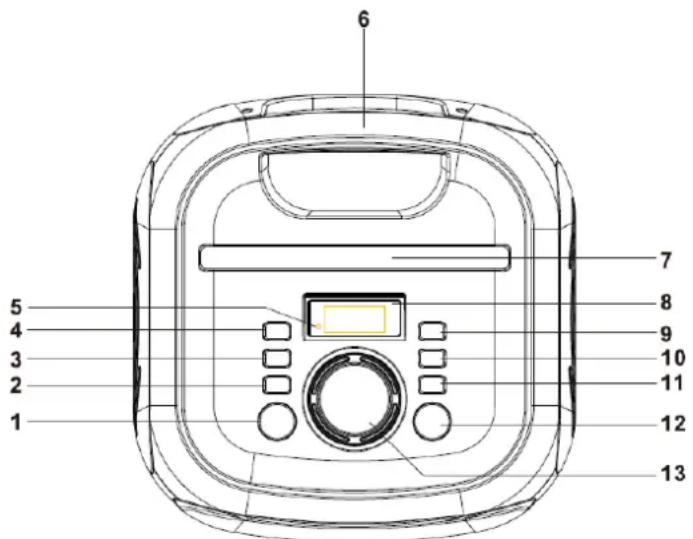

Ansicht von oben

1.	EQ / BASS-Taste	EQ: Drücken Sie die Taste mehrfach, um die voreingestellten Equalizer auszuwählen.BASS: Taste für ca. 3 Sekunden gedrückt halten, um die Bass-Funktion Ein- oder Aus zu schalten.
2.	Kopplungs-Taste /R	Bluetooth: Drücken Sie die Taste kurz um die aktive Bluetooth- Verbindung zu trennen.TWS: Halten Sie die Taste gedrückt um den TWS Modus zu aktivieren.
3.	Vorheriger Titel ◄◄	Drücken Sie die Taste um den vorherigen Titel auszuwählen. Halten Sie die Taste gedrückt, um im Titel auf einen gewünschten punkt zurück zu spulen.
4.	Menü-Taste	Drücken Sie die Taste mehrfach, um die verschiedenen Einstellungen für Mikrofon-Lautstärke (CU), Echoeffekt (EC), Mikrofon-Effekt (H1-H4) aufzurufen. Verändern Sie den eingestellten Wert durch Drehen des Volume- Reglers.
5.	Lade Anzeige (LED)	Zeigt den Ladestatus an.
6.	Tragegriff	Praktischer Tragegriff zum einfachen tragen des Gerätes.
7.	Smartphone-Ablage	Stecken Sie hier Ihr Smartphone ein damit es immer Griffbereit ist und nicht verloren geht.
8.	Display	Zeigt Informationen wie Titelnummer, Wiedergabezeit etc. an.
9.	Party-Licht-Taste	Wählen Sie durch mehrfaches drücken der Taste die verschiedenen Beleuchtungseffekte (L1-L5) aus.
10.	Nächster Titel ▶▶	Drücken Sie die Taste, um den nächsten Titel auszuwählen. Halten Sie die Taste gedrückt, um im Titel auf einen gewünschten punkt vor zu spulen.
11.	Wiedergabe/Pause-Taste ▶▶▶	Drücken Sie die Taste, um die aktuelle Wiedergabe zu pausieren oder fortzusetzen.
12.	Power/Funktions-Taste (◀)	Power: Halten Sie die Taste für ca. 3 Sekunden gedrückt, um das Gerät ein oder auszuschalten.Funktion: Drücken Sie die Taste mehrfach, um die verschiedenen Modi auszuwählen.
13.	Volume-Regler	Drehen Sie den Regler, um die gewünschte Lautstärke auszuwählen.

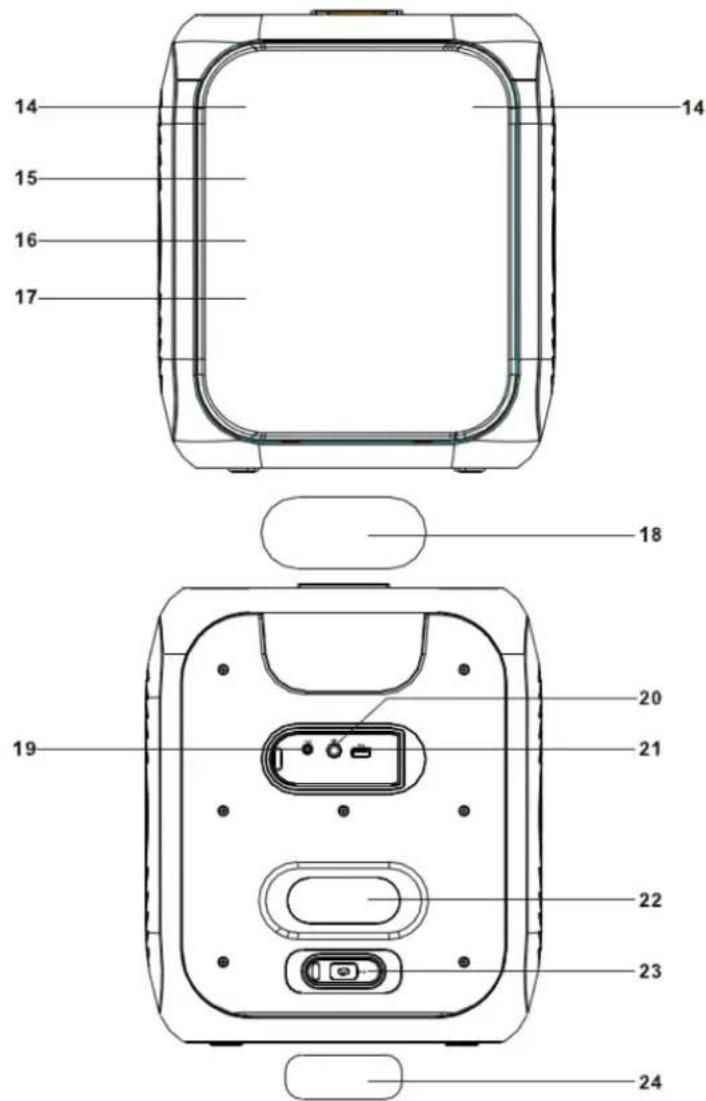

Ansicht von vorne und hinten

14.	Hochtöner	Tonausgabe der hohen Töne.
15.	Party-Beleuchtung	Leuchtet je nach eingestelltem Modus in einer anderen Sequenz und einer anderen Farbe.
16.	Tief-Mittel-Töner	Tonausgabe der mittleren und tiefen Töne.
17.	Lautsprechergitter	Schutz der Lautsprecher
18.	Anschluss-Abdeckung	Anschluss-Schutzabdeckung
19.	AUX-IN Anschluss	Schließen Sie hier Ihr Wiedergabegerät mit einem 3,5mm Audiokabel an, um Musik auf der PSX11BT wiederzugeben (Audiokabel ist nicht enthalten).
20.	Mikrofon-Anschluss	Schließen Sie hier ein Mikrofon mit 6,3mm Klinken-Stecker an.
21.	USB-Anschluss	Verbinden Sie ein USB-Stick (FAT32 / Max. 32GB), um Musik über die PSX11BT wiederzugeben.
22.	Belüftungslöcher	Verdecken Sie keine der Belüftungsöffnungen.
23.	AC-Anschluss	Schließen Sie hier das Strom-Kabel an, um den integrierten Akku aufzuladen.
24	AC-Abdeckung	Netzanschluss-Abdeckung

GRUNDBEDIENUNG

Akkuladen

Dieses Gerät arbeitet mit einem wieder aufladbaren Lithium-Akku (Akkukapazität 3600mAh). Laden Sie das Gerät vollständig auf (ca. 4 Stunden), bevor Sie es zum ersten Mal verwenden. Die Wiedergabezeit bei vollständig geladenen Akku beträgt ca. 4-5 Stunden je nach eingestelltem Lautstärkepegel.

1. Stecken Sie das Stromkabel in die Steckdose und in den AC Anschluss auf der Rückseite vom Gerät.

2. Die Ladeanzeige zeigt den aktuellen Akku-Status während des Ladevorgangs an.

3. Akku wird geladen: Die Lade-Anzeige leuchtet während des Ladevorgangs rot.

4. Akkustand niedrig: Die Lade-Anzeige blinkt rot. Schließen Sie das Gerät zum Laden an das Stromkabel an.

5. Akku vollgeladen: Ist der Akku vollständig geladen leuchtet die Lade-Anzeige grün. Ziehen Sie das Stromkabel ab, um in den Akku-Betrieb des Gerätes zu wechseln.

6. Ziehen Sie das Stromkabel nach dem der Akku geladen ist aus der Steckdose, um Ladevorgang abzuschließen.

Hinweis:

• Wenn das Gerät voll aufgeladen ist, ziehen Sie den Netzstecker vom Gerät ab, um den Akku vor Überladung zu schützen.
• Wechseln Sie den Akku nicht aus, dieser Vorgang darf nur von Fach-Personal durchgeführt werden.

Einschalten / Ausschalten

1. Um das Gerät einzuschalten, halten Sie die Power-Taste ca. 3 Sekunden gedrückt.
2. Um das Gerät auszuschalten, halten Sie die Power-Taste ca. 3 Sekunden gedrückt.

Hinweis:

- Das Gerät startet beim Einschalten mit dem zuletzt aktiven Modus und Lautstärke.

Modus auswählen

1. Drücken Sie die Funktions-Taste wiederholt, um in den entsprechenden Modus zu wechseln.
2. Der Modus wird im Display angezeigt.
3. Die folgenden Modi stehen zur Verfügung: AUX-IN (AUX) / USB / Bluetooth (bt)

Lautstärke

1. Die gewünschte Lautstärke stellen Sie mit dem Volume-Regler ein.
2. Beim Einschalten startet das Gerät mit der zuletzt ausgewählten Lautstärke-Einstellung.

Mikrofon-Lautstärke

1. Um die Mikrofon-Lautstärke einzustellen drücken Sie die Menü-Taste so oft bis im Display „CU“ (Mikrofonlautstärke) angezeigt wird.
2. Drehen Sie den Volume-Regler, um die Mikrofonlautstärke zu verändern.

Automatische Abschaltung

• Das Gerät verfügt über eine Stromsparfunktion nach der Europäischen ErP-Norm, die das Gerät nach 15 Minuten ohne Audio-Signal in den Standby-Modus wechseln lässt. Drücken Sie die Power-/Funktions-Taste, um das Gerät wieder einzuschalten.
• Bitte beachten Sie, dass eine niedrige Lautstärkeeinstellung der Audioquelle als "kein Audiosignal" erkannt werden kann. Das kann die Fähigkeit der Signalerkennung des Gerätes beeinträchtigen und ebenfalls ein automatisches Umschalten in den Standby-Modus auslösen. In diesem Fall reaktivieren Sie bitte die Audiosignalübertragung oder erhöhen Sie die Lautstärkeeinstellung der Audioquelle, um die Wiedergabe fortzusetzen.

Hinweise zur elektrostatischen Entladung

Das Gerät kann sich aufgrund elektrostatischer Entladung zurücksetzen oder nicht in den normalen Betriebsmodus zurücksetzen, schalten Sie es einfach aus und schalten Sie das Gerät erneut an.

Equalizer und SUPER-Bass-Funktion

Equalizer

- Drücken Sie mehrfach die Equalizer-Taste, um die voreingestellten Equalizer auszuwählen.

Super Bass

- Halten Sie die Equalizer-Taste für ca. 3 Sekunden gedrückt, um die Bass-Verstärkung ein oder auszuschalten.

Mikrofon Echo-Effekt

1. Drücken Sie die Menü-Taste so oft bis „EC“ (Echoeffekt) im Display angezeigt wird.
2. Drehen Sie den Volume-Regler, um den Echoeffekt zu erhöhen oder zu verringern.

Mikrofon-Effekt

Verändern Sie Ihre Stimmer indem Sie den Mikrofoneffekt einstellen der Ihre Stimme verändert.

1. Schließen Sie ein Mikrofon an das Gerät an.
2. Drücken Sie die Menü-Taste so oft bis „Off“ im Display angezeigt wird.
3. Durch Drehen des Volume-Reglers verstellen Sie den Mikrofon-Effekt (H1-H4).
4. Um den Mikrofon Effekt zu deaktivieren wiederholen Sie die schritte 2 und 3 und wählen Sie „Off“ aus.

Party-Licht-Modus

Es gibt 5 Beleuchtungs-Modi. Die Tasten-Beleuchtung ist auch aktiv wenn der LED-Modus deaktiviert ist. Die Tasten-Beleuchtung ist nur aktiv, wenn Tasten gedrückt werden und erlischt kurze Zeit später.

1. Drücken Sie wiederholt die Party-Licht-Taste, um die LED-Modi auszuwählen.
2. Im Display wird „L1 – L5“ angezeigt.
3. Um den LED-Effekt auszuschalten drücken Sie die Light-Taste so oft bis „LOff“ im Display angezeigt wird.

Geben Sie Musik von Ihrem USB-Stick auf der PSX11BT wieder. Es werden USB Stick bis maximal 32GB im FAT32 Format unterstützt. Festplatten werden nicht unterstützt. Verwenden Sie keine USB-Verlängerung, um einen USB-Stick an das Gerät anzuschließen und versuchen Sie nicht USB-Geräte über den USB-Anschluss zu Laden. Sie gehen Gefahr, den USB-Anschluss zu überlasten und die PSX11BT und das angeschlossene Gerät zu beschädigen. Gehen Sie wie folgt vor, um die USB-Wiedergabe zu starten.

1. Drücken Sie die Power/Funktions-Taste (_) so oft bis „USB“ im Display angezeigt wird.
2. Stecken Sie einen USB-Stick in die USB Buchse ein. Die Wiedergabe beginnt automatisch mit dem ersten Titel.
3. Die Wiedergabezeit wird im Display angezeigt.
4. Die Wiedergabe steuern Sie mit den folgenden Tasten.

Wiedergabe / Pause	▶| (kurzer Tastendruck)
Nächster Titel / Vorheriger Titel	▶| / ↕(kurzer Tastendruck)
Vorspulen / Zurückspulen	▶| / ↕(edrückt halten bis die gewünschte Passage erreicht ist)

BLUETOOTH-MODUS

Verbinden Sie Ihr externes Gerät drahtlos via Bluetooth mit der PSX11BT, um Musik von Ihrem externen Gerät auf der PSX11BT Wiederzugeben. Es wird nur Bluetooth Empfangen und nicht gesendet. Es können keine Geräte wie externe Bluetooth-Lautsprecher oder Bluetooth-Kopfhörer mit der PSX11BT für eine externe Wiedergabe verbunden werden. Gehen Sie wie folgt vor, um die Bluetooth-Wiedergabe zu starten.

1. Drücken Sie die Power/Funktions-Taste (_) so oft bis „bt“ im Display angezeigt wird.
2. Der Verbindungsstatus wir anhand der blauen Pair Anzeige im Display angezeigt.

• Verbunden: Die Pair-Anzeige leuchtet blau.
- Nicht verbunden: Die Pair-Anzeige blinkt blau.

1. Starten Sie an Ihrem externen Bluetooth-Gerät die Bluetooth-Suche und wählen Sie das Gerät PSX11BT in der Liste der gefundenen Geräte aus.
2. Wenn die Geräte erfolgreich verbunden wurden ertönt ein Ton und die Pair-Anzeige leuchtet dauerhaft.
3. Starten Sie die Wiedergabe an Ihrem externen Gerät.
4. Die Lautstärke steuern Sie an Ihrem externen Gerät und der PSX11BT.
5. Die Wiedergabe steuern Sie an Ihrem externen Gerät oder mit den folgenden Tasten an der PSX11BT:

Wiedergabe / Pause	▶1 (kurzer Tastendruck)
Nächster Titel	▶▶ (kurzer Tastendruck)
Vorheriger Titel	◀◀ (kurzer Tastendruck)

1. Um die Bluetooth-Verbindung zu unterbrechen drücken Sie die Kopplungs-Taste.

Hinweis:

• Eine zu niedrig eingestellte Grundlautstärke an Ihrem externen Gerät kann zu Folge haben das kein Sound aus der PSX11BT zu hören ist. Erhöhen Sie in diesem Fall die Lautstärke an Ihrem externen Gerät.
• Bluetooth funktioniert am besten innerhalb von 10 Metern und im freien ohne Hindernisse.

Verbinden Sie ein externes Gerät wie z.B. ein Smartphone oder ein MP3-Player mit einem 3,5mm Audio-Kabel mit der PSX11BT, um Musik von Ihrem externen Gerät kabelgebunden wiederzugeben (MP3 Player und Smartphone sind nicht enthalten).

1. Drücken Sie die Power/Funktions-Taste (_) so oft bis „AUX“ im Display angezeigt wird.
2. Verbinden Sie Ihr Gerät mit einem 3,5mm Audio-Kabel mit der PSX11BT (Audio-Kabel ist nicht enthalten).
3. Starten Sie an Ihrem externen Gerät die Wiedergabe.
4. Die Wiedergabe steuern Sie an Ihrem externen Gerät.
5. Die Lautstärke steuern Sie an Ihrem externen Gerät oder der PSX11BT.

Hinweis:

- Eine zu niedrig eingestellte Grundlautstärke an Ihrem externen Gerät kann zu Folge haben das kein Sound aus der PSX11BT zu hören ist. Erhöhen Sie in diesem Fall die Lautstärke an Ihrem externen Gerät.

TWS-MODUS

Sie können zwei PSX11BT Geräte drahtlos zu einem Stereo-System koppeln. Der TWS-Modus ist nur im Bluetooth-Modus verfügbar. Um zwei PSX11BT Geräte zu einem TWS-System zu verbinden gehen Sie bitte wie folgt vor.

1. Verbinden Sie ein externes Bluetooth-Gerät mit der PSX11BT. Diese PSX11BT ist nun das Master-Gerät.
2. Schalten Sie das zweite PSX11BT-Gerät ein und wechseln Sie in den Bluetooth-Modus.
3. Halten Sie die Kopplungs-Taste am Master-Gerät gedrückt. Jetzt verbinden Sich die beiden Geräte automatisch und ein Ton wird ausgegeben, um zu zeigen das die Geräte verbunden sind. Auf dem Hauptgerät wird „tS R“ (rechter Lautsprecher) angezeigt und auf dem zweiten Gerät wird „tS L“ (linker Lautsprecher) angezeigt.
4. Die folgenden Dinge können an beiden Lautsprechern eingestellt werden: Equalizer, Lautstärke, Wiedergabe, Pause, nächster Titel, vorheriger Titel, Super-Bass und Party-Licht-Modus.
5. Um die TWS-Funktion zu unterbrechen und die beiden Geräte zu trennen halten Sie die Kopplung-Taste an einem der beiden Geräte gedrückt.
6. Um die Bluetooth-Verbindung zu Ihrem externen Gerät zu trennen drücken Sie einmal kurz die Kopplungs-Taste.

ALLGEMEIN
Stromversorgung Gerät	AC 100 – 240V ~ 50/60Hz
Schutzart	Schutzklasse II
Maximaler Stromverbrauch	Max. 40W
Standby-Stromverbrauch	< 0,5W
Akku-Typ	Eingebauter wiederaufladbarer Lithium-Akku (3600mAh / 14,8V)
AUX-IN Anschluss	3,5mm
Mikrofon-Anschluss	6,3mm
Arbeitstemperatur	5°C - +35°C
Max. Musikleistung	Max. 500W
IPX4	Spritzwasser geschützt
USB
Wiedergabe-Formate	WMA / MP3
USB-Anschluss	5V / 200maMax. 32GB / FAT32
BLUETOOTH
Version / Frequenz	V 5.3 / 2,4GHz
Reichweite	Ca. 10 Meter (Sichtlinie)
Profile	Advanced Audio Distribution Profile (A2DP)
Abmessungen
Maße (L / T / H) in mm	296 x 301 x 346mm
Gewicht	7,30 Kg

Änderungen von Design und Spezifikationen, auch ohne Vorankündigung vorbehalten.

VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG

Vereinfachte EU- Konformitätserklärung

Hiermit erklärt UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp PSX11BT der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar.

https://www.ultramedia.de/produktansicht/PSX11BT.html

Wir wünschen Ihnen viel Freude mit dem Gerät.

Ihr UltraMedia Team

CE

Entsorgungshinweise

Dieses Symbol auf dem Produkt oder in der Anleitung bedeutet, dass das Gerät sowie Elektrische- und Elektronische Geräte sowie Batterien am Ende seiner Lebensdauer getrennt von Ihrem Hausmüll entsorgt werden müssen. Es gibt getrennte Sammelsysteme für das Recycling in der EU. Für weitere Informationen wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler.

Batterie-Entsorgungshinweise

BATTERIEN UND AKKUS DÜRFEN NICHT IN DEN HAUSMÜLL ENTSORGT WERDEN! DURCH DAS NICHT FACHGERÄCHTE ENTSORGEN VON BATTERIEN UND AKKUS ENTSTEHEN UMWELTBELASTUNGEN / UMWELTSCHÄDEN.

JEDER VERBRAUCHER IST GESETZLICH VERPFLICHTET, BATTERIEN UND AKKUS AM ENDE DES LEBENS ZYKLUS AN GEEIGNETEN SAMMELSTENN WIE ZUM BEISPIEL, SEINER GEMEINDE/SEINES STADTTEILS ODER IM HANDEL ABZUGEBEN.

DAS ABGEBEN AN SAMMELSTELLEN IST KOSTENFREI. DURCH DAS ABGEBEN AN SAMMELSTELLEN WERDEN BATTERIEN UND AKKUS RECYCELT UND SO UMWELTSCHONEND DER ENTSORGUNG ZUGEFÜHRT.

DURCH DAS ENTSORGEN IN DEN HAUSMÜLL WERDEN BATTERIEN UND AKKUS NICHT DER UMWELTSCHONENDEN ENTSORGUNG ZUGEFÜHRT UND ES KANN ZU UMWELTSCHÄDIGUNGEN FÜHREN.

BATTERIEN UND AKKUS MÜSSEN VOR DER ENTSORGUNG DEM GERÄT ENTNOMMEN WERDEN. BITTE NUR IMENTLADENEN ZUSTAND ABGEBEN!

*) GEKENNZEICHNET MIT:

CD = CADMIUM,

HG = QUECKSILBER,

PB = BLEI

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Unsere Produkte unterlaufen im Zuge der Produktion einer genauen Qualitätskontrolle.

Sollte Ihnen eines unserer Geräte dennoch Anlass zur Reklamation geben, oder Sie haben Fragen zu einem unserer Geräte, rufen Sie gerne unseren Kunden-Support an.

Auf TV- und SAT Geräte geben wir eine Gewährleistung von 36 Monaten, auf DVD-portable und Audio-Geräte eine Gewährleistung von 24 Monaten ab Kaufdatum.

Außerhalb der Gewährleistung bieten wir Ihnen eine kostenpflichtige Reparatur nach Kostenvoranschlag an. Bitte setzen Sie sich vor dem Einsenden mit unserem Kunden-Support in Verbindung.

Die Gewährleistung bezieht sich auf Material und Produktionsfehler. Während der Gewährleistung wird Ihr Gerät repariert bzw. ausgetauscht. Eine Erstattung des Kaufbetrags ist durch die Firma UltraMedia leider nicht möglich. Ausgeschlossen von der Gewährleistung sind Beschädigungen, die durch unsachgemäßen Gebrauch, durch die Nutzung von Fremdzubehör, Sturz-, Staub-, Wasserschäden und Verschleißerscheinungen (z.B. Kratzer, optische Abnutzungen), die durch den Kunden oder Fremdeinwirkungen hervorgerufen worden sind.

Um die Gewährleistungsansprüche geltend zu machen, senden Sie das Gerät mit kompletten Zubehör, einer Rechnungskopie und der Fehlerbeschreibung an die unten angegebene Adresse ein. Geräten denen kein Kaufbeleg beiliegt kann leider keine Gewährleistung berücksichtigt werden. Bitte vergessen Sie für eventuelle Rückfragen nicht Ihre komplette Anschrift, eine Telefonnummer / E-Mail Adresse mit anzugeben.

Der Versand zu uns findet auf eigene Kosten statt. Unfreie Pakete können nicht angenommen werden und gehen an den Absender zurück.

Bitte verpacken Sie das Gerät transportsicher. Für Transportschäden, die auf dem Transportweg zu uns entstehen, übernimmt die Firma UltraMedia keine Haftung. Nach Erhalt Ihrer Einsendung werden wir Ihr Gerät schnellstmöglich bearbeiten und an Sie zurücksenden.

Bitte setzen Sie sich vor dem Einsenden Ihres Gerätes mit unserem Kunden-Support oder Ihrem Fachhändler in Verbindung, da sich viele Probleme auch telefonisch lösen lassen können.

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

www.ultramedia.de

[e-mail]

Tel.: +49 / (0) 4131/9239-20

Mo.-Do.:08:00-17:00

Fr.:08:00-14:30

Bluetooth-Party-Lautsprecher mit AUX IN / USB / Mikrofon Eingang / integrierten Akku

Deutsche Bedienungsanleitung: Seite 1

https://www.ultramedia.de/produktansicht/PSX11BT.html

UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

www.ultramedia.de

[e-mail]

Tel.: +49 / (0) 4131/9239-20

Mon.-Thu.: 08:00-17:00

Fri.: 08:00-14:30
