Produkttyp	Fernbedienung
Marke	Esylux
Modell	Mobil-RCi
Abmessungen (ca.)	150 mm x 40 mm x 20 mm
Gewicht (ca.)	100 g
Stromversorgung	2 x AAA-Batterien (nicht im Lieferumfang)
Funkfrequenz	868 MHz (typisch)
Reichweite (ca.)	30 m im Freien, 10 m in Gebäuden
Funktionen	Ein/Aus, Dimmen, Szenensteuerung
Kompatibilität	Esylux Empfänger und Systeme
Montage	Tisch oder Wandhalterung (optional)
Gehäusematerial	Kunststoff
Farbe	Weiß oder Grau (variiert)
Schutzart	IP20
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Reinigung	Mit trockenem, weichem Tuch abwischen
Sicherheitshinweise	Nicht in Wasser tauchen; bei Beschädigung nicht verwenden
Reparierbarkeit	Nicht reparierbar; defektes Gerät durch Fachmann ersetzen lassen
Entsorgung	Batterien getrennt entsorgen; Elektrogerät nicht im Hausmüll

Häufig gestellte Fragen - Mobil-RCi Esylux

Wie schalte ich die Fernbedienung ein?

Die Fernbedienung hat keinen Ein-/Ausschalter. Sie wird durch Drücken einer Taste aktiviert und schaltet sich nach einigen Sekunden Inaktivität automatisch ab.

Welche Batterien werden benötigt?

Es werden zwei AAA-Batterien (1,5 V) benötigt. Die Batteriefachabdeckung befindet sich auf der Rückseite.

Wie kann ich die Batterien wechseln?

Drücken Sie die Verriegelung am Batteriefachdeckel, schieben Sie ihn ab, legen Sie die neuen Batterien polrichtig ein und schließen Sie den Deckel.

Die Fernbedienung reagiert nicht. Was tun?

Überprüfen Sie die Batterien (Leerstand) und die Polung. Gegebenenfalls die Batterien austauschen. Vergewissern Sie sich, dass der Empfänger eingeschaltet ist und sich in Reichweite befindet.

Wie groß ist die Reichweite der Fernbedienung?

Die Reichweite beträgt ca. 30 Meter im Freien und ca. 10 Meter in Gebäuden (abhängig von Hindernissen).

Kann ich die Fernbedienung zum Dimmen verwenden?

Ja, sofern der Empfänger eine Dimmfunktion unterstützt. Halten Sie die Taste für Helligkeitsänderung gedrückt oder nutzen Sie speziell belegte Tasten.

Muss ich die Fernbedienung programmieren?

Nein, die Fernbedienung ist werksseitig mit den Esylux-Empfängern gekoppelt. Bei Bedarf kann ein erneutes Anlernen gemäß Anleitung des Empfängers erfolgen.

Kann ich mehrere Empfänger gleichzeitig steuern?

Ja, Sie können mehrere kompatible Empfänger mit derselben Fernbedienung bedienen, sofern diese sich im gleichen Funkbereich befinden.

Wie reinige ich die Fernbedienung?

Wischen Sie die Fernbedienung mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel, da diese das Gehäuse beschädigen könnten.

Ist die Fernbedienung wasserdicht?

Nein, die Fernbedienung hat die Schutzart IP20 und ist nicht wasserdicht. Schützen Sie sie vor Feuchtigkeit und vermeiden Sie den Kontakt mit Wasser.

BEDIENUNGSANLEITUNG Mobil-RCi Esylux

1 Beschreibung 3
2 Sicherheitshinweise 3
3 Betrieb / Funktionsweise 4
4 Inbetriebnahme 4
5 Einstellungen 5
6 Batterie 6
7 Technische Zeichnung 7
8 Technische Daten 8
9 Reinigung 8

9.1 Entsorgung 8

10 ESYLUX Herstellergarantie

9

1 Beschreibung

Die Infrarot-Fernbedienungen Mobil-RCi und Mobil-RCi-M dienen zur komfortablen Einstellung verschiedener Parameter.

Hinweis: Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.

Sofort nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle einer Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden kann, so ist dieses unverzüglich außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.

2 Sicherheitshinweise

- Der Endverbraucher ist gesetzlich zur ordnungsgemäßen Rückgabe aller ge- und verbrauchten Batterien bzw. Akkus verpflichtet. Eine Entsorgung über den Hausmüll ist nicht erlaubt gem. Richtlinie 2006/66 EG.

3 Betrieb / Funktionsweise

Mit einer Reichweite von ca. 5 - 6 m ist eine schnelle und exakte Programmierung ohne Werkzeug und Leiter möglich.

Für Elektroinstallateure

Die ESYLUX Infrarot-Fernbedienung Mobil-RCi ist kompatibel zu:

• ESYLUX Bewegungsmelder RC...i
• ESYLUX Leuchten AL S...i

Für Endanwender

Die ESYLUX Infrarot-Fernbedienung Mobil-RCi-M ist kompatibel zu:

• ESYLUX Bewegungsmelder MD-C360i/...mini, MD-CE, RC...i, MD-W 200i
  • ESYLUX Präsenzmelder PD-C360i/...mini, PD-CE...
  • ESYLUX Strahler AF...i, AF...i LED
  • ESYLUX Dämmerungsschalter CDSi-A/N, CDSi-A/N16AX
  • ESYLUX Leuchten AL S...i

Sie dient zur Nutzung der Funktion EIN/AUS für max. 12 Std. und automatisches Einlesen des momentanen Lichtwertes.

4 Inbetriebnahme

Die Fernbedienung wird inklusive Batterie ausgeliefert. Vor Erstbenutzung ziehen Sie bitte die Schutzfolie zwischen Batterie und Kontakt heraus.

5 Einstellungen

Hinweis: Bitte beachten Sie, dass die Einstellungen je nach Gerätetyp sich unterscheiden können. Die Funktionsbeschreibung zum jeweiligen Produkt ist online auf der Produktseite unter „Bedienungsanleitung“ zu finden.

Möglichkeiten der Parametrierung mit Mobil-RCi

	1. ProgrammiermodusSchließen/Öffnen
	2. Soll-Helligkeitswerte bestimmen
	3. Nachlauzeit für Beleuchtung bestimmen
	4. Parametrierte Einstellungen zurücksetzen
	5. Testbetrieb für die Prüfung der Erfassungsreichweite
	6. Alarmfunktion
	7. Urlaubsmodus
	8. Abbruch 12h ON/OFF bzw. Nachlaufzeit
	9. Reichweiteneinstellung
	10. Sensor-LED ON/OFF
	11. 360° Unterkriechschutz ON/OFF
	12. Impulsfunktion
	13. Einlesen des aktuellen Lichtwertes
	14. Dauerbeleuchtung für 12h ON/OFF

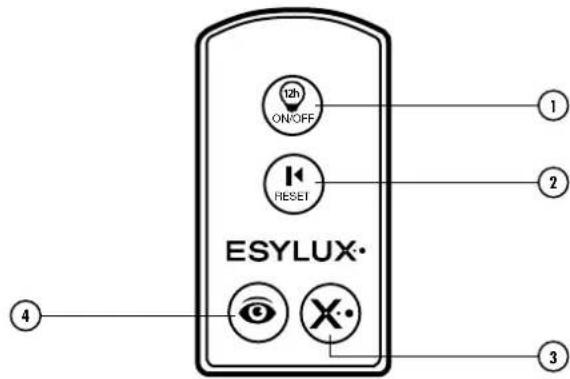

Möglichkeiten der Parametrierung mit Mobil-RCi-M

	1. Dauerbeleuchtung für 12h ON/OFF*
	2. Parametrierte Einstellungen zurücksetzen
	3. Abbruch 12h ON/OFF bzw. Nachlaufzeit*
	4. Einlesen des aktuellen Lichtwertes
	*bei Decken-Präsenzmeldern aktiviert/deaktiviert nur voreingestellte Nachlaufzeit.

6 Batterie

Sollte sich die Reichweite unter normalen Umständen stark verringern oder ist eine Ferneinstellung nicht mehr möglich, kann eine schwache oder leere Batterie der Grund hierfür sein. Tauschen Sie die Batterie gegebenenfalls aus. Halten Sie die Verriegelung gedrückt und ziehen Sie gleichzeitig den Batteriehalter heraus.

Hinweis: Achten Sie beim Einlegen der neuen Batterie auf die richtige Polarität.

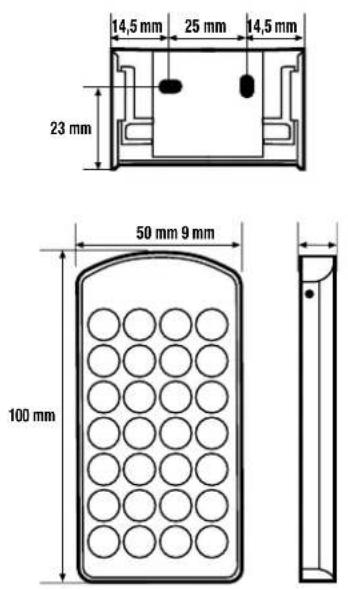

7 Technische Zeichnung

Mobil RCi

(Wandhalter zur Befestigung der Fernbedienung inklusive)

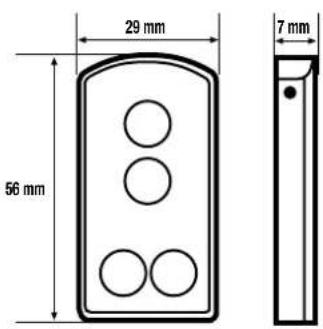

Mobil-RCi-M

8 Technische Daten

Mobil-RCi EM10016004

Batterie Lithium CR 2032, 3 V

Farbe silber

Mobil-RCi-M EM10016011

Batterie Lithium CR 2032, 3 V

Farbe silber

9 Reinigung

Für die Reinigung und Pflege des Gerätes dürfen keine ätzende Reinigungs- oder Lösungsmittel verwendet werden. Bitte ein fusselfreies, trockenes oder nur mit Wasser angefeuchtetes Tuch nehmen.

9.1 Entsorgung

Hinweis: Dieses Gerät darf nicht mit dem unsortierten Siedlungsabfall sorgt werden. Besitzer von Altgeräten sind gesetzlich dazu verpflichtet, ses Gerät fachgerecht zu entsorgen. Informationen erhalten Sie von Ihrer dt- bzw. Gemeindeverwaltung.

10 ESYLUX Herstellergarantie

ESYLUX Produkte sind nach geltenden Vorschriften geprüft und mit größter Sorgfalt hergestellt. Der Garantiegeber, die ESYLUX Deutschland GmbH, Post-fach 1840, D-22908 Ahrensburg (für Deutschland) bzw. der entsprechende E-SYLUX Distributor in Ihrem Land (eine vollständige Übersicht finden Sie unter www.esylux.com) übernimmt für die Dauer von drei Jahren ab Herstelldatum ei-ne Garantie auf Herstellungs-/Materialfehler der ESYLUX Geräte. Diese Garantie besteht unabhängig von Ihren gesetzlichen Rechten gegenüber dem Verkäufer des Geräts. Die Garantie bezieht sich nicht auf die natürliche Abnutzung, Veränderung/Störung durch Umwelteinflüsse oder auf Transportschäden sowie nicht auf Schäden, die infolge Nichtbeachtung der Bedienungsanleitung, der Wartungs-anweisung und/oder unsachgemäßer Installation entstanden sind. Mitgelieferte Batterien, Leuchtmittel und Akkus sind von der Garantie ausgeschlossen. Die Garantie kann nur gewährt werden, wenn das unveränderte Gerät unverzüglich nach Feststellung des Mangels mit Rechnung/Kassenbon sowie einer kurzen schriftlichen Fehlerbeschreibung, ausreichend frankiert und verpackt an den Garantiegeber eingesandt wird. Bei berechtigtem Garantieanspruch wird der Garantiegeber nach eigener Wahl das Gerät in angemessener Zeit ausbessern oder austauschen. Weitergehende Ansprüche umfasst die Garantie nicht, insbesondere haftet der Garantiegeber nicht für aus der Fehlerhaftigkeit des Geräts entstehende Schäden. Sollte der Garantieanspruch nicht gerechtfertigt sein (z.B. nach Ablauf der Garantiezeit o-der bei Mängeln außerhalb des Garantieanspruchs), so kann der Garantiegeber versuchen, das Gerät kostengünstig gegen Berechnung für Sie zu reparieren.
