Produkttyp	Flachbildschirm-Wandhalterung
Marke	B-Tech
Modell	BT9901
Kategorie	Support pour écran plat
Empfohlene Bildschirmgröße	55" - 100" (140 - 254 cm)
Maximale Belastung	100 kg
VESA-Kompatibilität	Universal, bis zu 920 x 600 mm (auch Nicht-VESA)
Wandabstand	30 mm (flaches Design)
Montageart	Schlüsselloch "Einhänge"-Montage
Material	Stahl
Farbe	Schwarz (typisch)
Lieferumfang	Wandplatte, Interface-Arme, Schrauben, Abstandshalter, Zugschnur
Befestigungsmaterial	Für Beton/Ziegel und Holzständer enthalten
Kabelmanagement	Integriert
Einsatzbereich	Innenräume, öffentlich oder privat
Zertifizierungen	Nicht angegeben
Garantie	Siehe Verkaufsstelle
Reinigung und Pflege	Regelmäßige Überprüfung der Befestigungspunkte (alle 6 Monate)
Entsorgung	Umweltgerecht gemäß örtlichen Vorschriften

Häufig gestellte Fragen - BT9901 B-Tech

Welche Bildschirmgrößen sind mit der BT9901 kompatibel?

Die Halterung ist für Bildschirme von 55 bis 100 Zoll (140-254 cm) geeignet.

Wie schwer darf der Fernseher maximal sein?

Die maximale Belastung beträgt 100 kg. Überschreiten Sie dieses Gewicht nicht.

Welche VESA-Muster werden unterstützt?

Die Halterung unterstützt universelle VESA-Muster bis zu 920 x 600 mm, einschließlich Nicht-VESA.

Wie weit steht der Bildschirm von der Wand ab?

Der Wandabstand beträgt nur 30 mm für ein flaches Erscheinungsbild.

Ist die Installation einfach?

Ja, dank des Schlüsselloch-Designs kann der Bildschirm einfach eingehängt werden. Eine Schritt-für-Schritt-Anleitung liegt bei.

Kann ich die Halterung an einer Gipskartonwand montieren?

Die Halterung ist für Beton/Ziegel und Holzständer ausgelegt. Bei Gipskarton ist eine geeignete Unterkonstruktion erforderlich.

Welches Werkzeug wird für die Montage benötigt?

Sie benötigen eine Bohrmaschine, einen 12-mm-Steinbohrer (oder 6-mm-Holzbohrer), einen 13-mm-Schraubenschlüssel, einen Schraubendreher und einen Bleistift.

Kann ich die Halterung auch für einen Nicht-VESA-Bildschirm verwenden?

Ja, das universelle Interface passt auch an Bildschirme ohne VESA-Lochung, sofern die Montagepunkte innerhalb von 920 x 600 mm liegen.

Wie entferne ich den Bildschirm von der Halterung?

Ziehen Sie die Zugschnur an den Interface-Armen nach unten, um den Bildschirm zu entriegeln und abzunehmen.

Gibt es eine Garantie auf die Halterung?

Wenden Sie sich für Garantieinformationen an Ihre Verkaufsstelle. Die genauen Bedingungen variieren.

BEDIENUNGSANLEITUNG BT9901 B-Tech

FLACHBILDSCHIRM-WANDHALTERUNG

MONTAGE ANLEITUNG

• Empfohlen für Bildschirme bis zu: 55" - 100" (140-254cm)
  • Max. Belastung: 100kg
• Universal Interface passend für Bildschirme mit VESA® & Nicht-VESA Montagemustern bis zu 920 x 600mm
• Das flache Design montiert Bildschirme mit 30mm Abstand zur Wand
• Schlüsselloch "Einhänge" - Montage für eine einfache Installation
• Alle Montage- und Befestigungsteile enthalten

INHALT

Sicherheitshinweise zur Montage.... 2

Teileliste....4

Montageanleitung....6

Rohrmontage....10

Produkt Abmessungen....11

B-Tech Kontakt....12

SICHERHEITSHINWEISE ZUR MONTAGE UND BEDIENUNG

ACHTUNG: Diese Halterung ist nur zur Verwendung bis zum angegebenen Maximalgewicht geeignet. Verwendung mit Geräten, die schwerer als das Höchstgewicht sind kann zu einer Instabilität führen, die mögliche Verletzungen verursacht.

Versuchen Sie nicht, dieses Produkt zu installieren, bevor Sie alle Anweisungen und Warnungen gelesen und richtig verstanden haben. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Bitte prüfen Sie sorgfältig, ob alle Teile laut Bedienungsanleitung vorhanden und in einwandfreiem Zustand sind - defekte Teile dürfen niemals verwendet werden. B-Tech AV Mounts, seine Distributoren und Händler sind nicht haftbar oder verantwortlich für Schäden oder Verletzungen, die durch unsachgemäße Installation, unsachgemäßen Gebrauch oder Nichtbeachtung dieser Sicherheitshinweise entstehen. In solchen Fällen erlöschen alle Garantien.

Erkundigen Sie sich bei der Verkaufsstelle nach Informationen über Garantien, Reparaturen oder Ersatz für dieses Produkt.

Allgemeines

B-TECH International Ltd. empfiehlt die Montage durch einen professionellen AV Installateur oder eine andere qualifizierte Person. Bei der Installation ist stets große Vorsicht geboten, da die meisten AV-Geräte fragil und möglicherweise schwer und leicht zu beschädigen sind, wenn sie fallen gelassen werden. Wenn Sie diese Anleitung nicht vollständig verstehen oder sich nicht sicher sind, wie das Produkt sicher befestigt wird, kontaktieren Sie bitte einen professionellen Installateur. Eine fehlerhafte Montage oder Verwendung dieser Halterung kann Verletzungen bis hin zum Tod nach sich ziehen.

Montieren Sie keine AV-Geräte, die die spezifische Gewichtsgrenze des zu installierenden Produkts überschreiten.

Diese Gewichtsgrenze wird auf jedem Produkt und seiner Verpackung deutlich angegeben und variiert von Produkt zu Produkt.

Platzierung

Montieren Sie die Halterung nur an geeigneten Standorten. Prüfen Sie vor der Installation die Tragfähigkeit des Untergrundes, da einige Untergründe nicht zur Montage von Lasten geeignet sind.

Warnung! Befestigen Sie das Produkt nur auf einem soliden Untergrund. Die Stabilität kann beeinträchtigt werden, wenn es an einer ungesicherten Oberfläche oder an Möbeln befestigt wird. Diese für die Verwendung in Innenräumen konzipierte Halterung eignet sich für die Installation in der Öffentlichkeit oder zu Hause. Wenn das Produkt in einer öffentlichen Umgebung oder an einem Ort mit viel Publikumsverkehr aufgestellt wird, stellen Sie sicher, dass es sich außerhalb der unmittelbaren Reichweite von Personen befindet.

Wenn AV Geräte oberhalb von Publikum oder in öffentlichen Laufwegen installiert werden, müssen alle Teile der Montage zusätzlich gegen Herabfallen gesichert werden. Beim Bohren von Löchern muss jeglicher Kontakt mit elektrischen Leitungen, Wasser- oder Gasrohren vermieden werden. Wir empfehlen die Nutzung eines Ortungsgerätes für Stromleitungen und andere versteckte Objekte. Bohren Sie nur, wenn Sie sich sicher sind, keine verdeckten Objekte zu beschädigen.

Befestigungsmaterial

Es wird dringend empfohlen, alle beigepackten Befestigungsschrauben zu nutzen und dass der Zweck aller anderen Befestigungsteile vollständig verstanden wird. In einigen Fällen wird mehr Befestigungsmaterial für AV-Geräte geliefert, um verschiedene Gerätemodelle aufzunehmen und Konfigurationen einzurichten. Der Installateur muss sich davon überzeugen, dass das mitgelieferte Befestigungsmaterial für jede spezifische Installation geeignet ist. Das mit dem Produkt gelieferte Befestigungskit ist möglicherweise nicht für alle Wände geeignet. Wenn Befestigungsschrauben oder andere mitgelieferte Teile für eine sichere Installation nicht ausreichen, wenden Sie sich bitte an einen Fachmann oder an Ihren lokalen Eisenwarenhändler.

Hinweise zur Gefahrenabwehr

Nutzen Sie beim Verlegen von Kabeln das integrierte Kabelmanagement des Produkts und stellen Sie sicher, dass alle Kabel ordentlich und sicher sind. Vergewissern Sie sich, dass die Kabel keine beweglichen Teile des Produkts im Betrieb stören. Bewegliche Teile der Halterung können Verletzungen durch Quetschungen der Finger oder anderer Körperteile herbeiführen. Besondere Aufmerksamkeit sollte den beweglichen Teilen während der Montage und der Ausrichtung gewidmet werden. Unmittelbar nach der Montage sollten Sie prüfen, ob alle Teile sicher befestigt wurden. Prüfen Sie, ob alle benötigten Schrauben montiert und entsprechend festgezogen sind.

Betrieb, Wartung und Entsorgung

Wir empfehlen, das Produkt und seine Befestigungspunkte so häufig wie möglich (nicht seltener als im Abstand von 6 Monaten) zu überprüfen, um die Sicherheit zu gewährleisten. Bitte helfen Sie mit und entsorgen Sie die Verpackung sowie alle abgebauten Teile ordnungsgemäß und umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Wenden Sie sich im Zweifelsfall an einen professionellen AV-Installateur oder eine andere entsprechend qualifizierte Person.

DE B-Tech AV Mounts empfiehlt, dass dieses Produkt durch einen qualifizierten AV-Techniker oder eine andere Person mit geeigneter Qualifikation installiert wird. B-Tech AV Mounts, ihre Distributoren und Händler können nicht für durch fehlerhafte Montage verursachte Beschädigung oder Verletzung haftbar bzw. verantwortlich gemacht werden. Dieses Produkt muss auf einem geeigneten Untergrund montiert werden und darf nur bis zum angegebenen Höchstgewicht verwendet werden.

Geeignet für Belastungen bis zu 100kg

BENÖTIGTE WERKZEUGE

Bohrmaschine

12mm (1/2") Steinbohrer oder 6mm (1/4") Holzbohrer

Bleistift
13mmSchraubenschlüssel oder Steckschlüssel

Schraubendreher

Ortungsgerät (Optional)

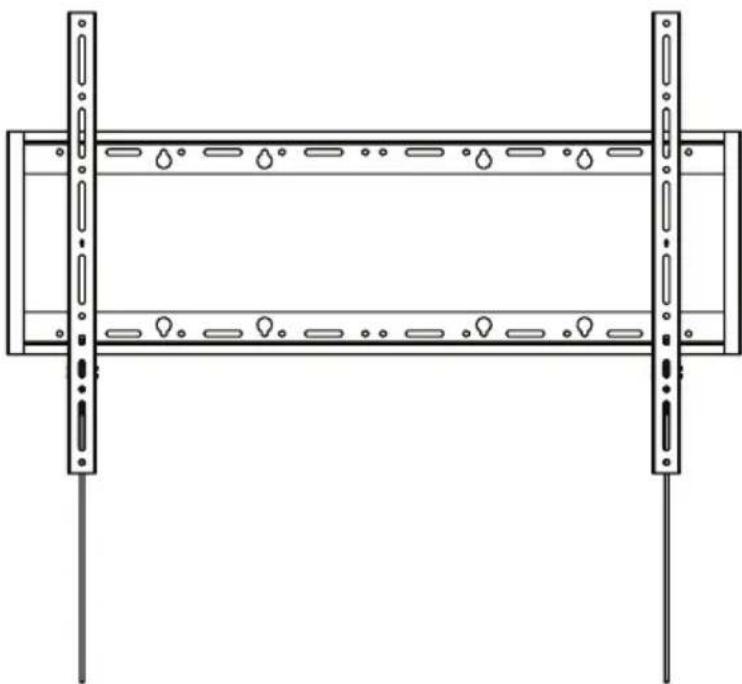

MONTAGE ANLEITUNG

Befestigen Sie Artikel 1 an der Wand, indem Sie eine der folgenden Methoden anwenden.

Beton / Ziegelsteinwand

Schlüssellöcher an der Wandhalterung für eine einfache Installation

Verwenden Sie eine Wasserwaage, um eine gerade Wandplatte zu gewährleisten.

Festziehen, sobald die unteren Schrauben befestigt sind

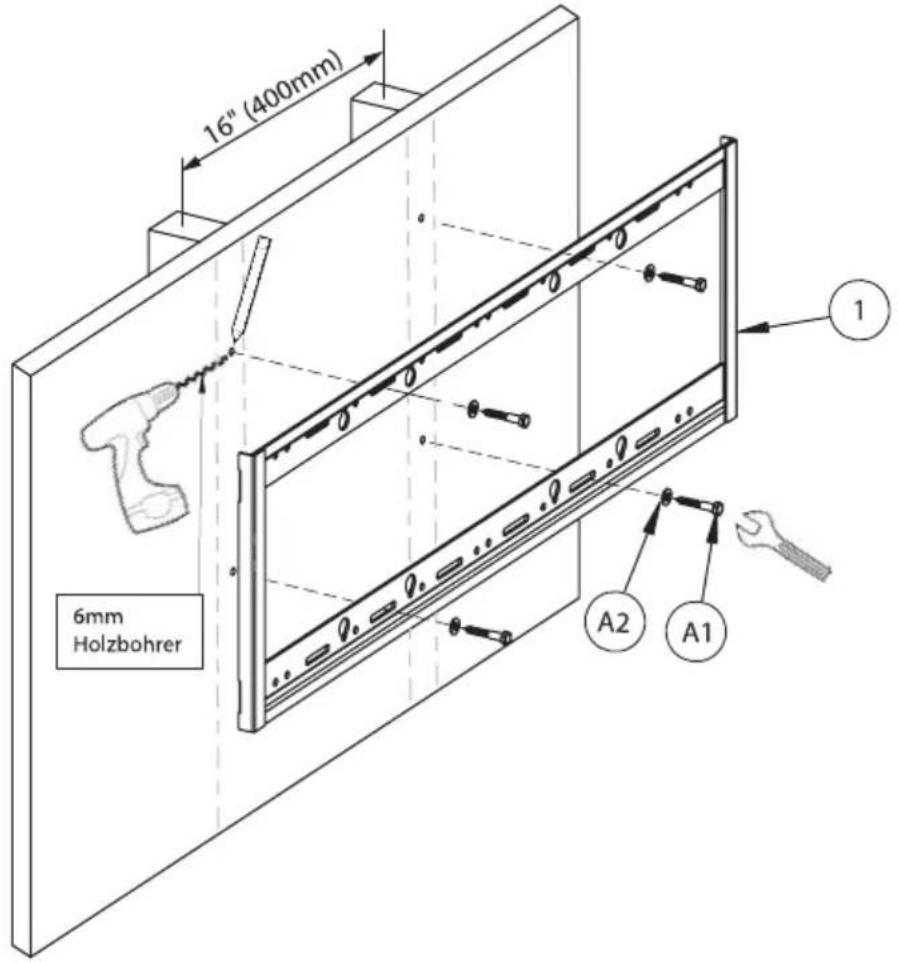

Holzständer / Holzwand

2. INTERFACE ARME AM BILDSCHIRM BEFESTIGEN

Befestigen Sie die Artikel 2 & 3 an der Rückseite des Bildschirms, indem Sie die Artikel A-J verwenden Verwenden Sie Abstandhalter (Artikel H-J) wenn auf der Rückseite des Bildschirms eine Aussparung vorhanden ist.

Verwenden Sie Abstandhalter (Artikel H-J) wenn auf der Rückseite des Bildschirms eine Aussparung vorhanden ist.

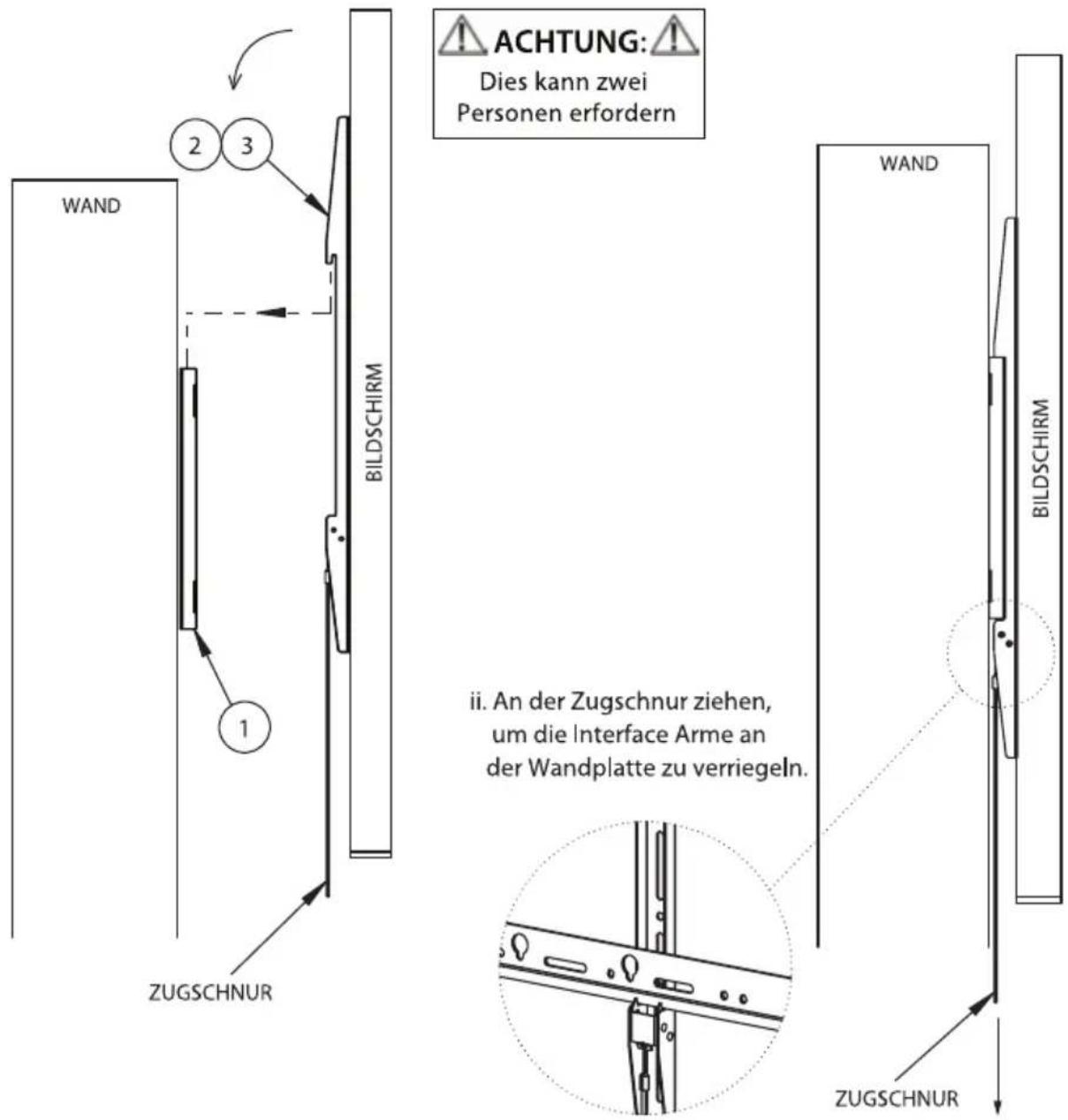

3. BILDSCHIRM AN WANDPLATTE MONTIEREN

i. Artikel 2 & 3 an Artikel 1 einhängen.

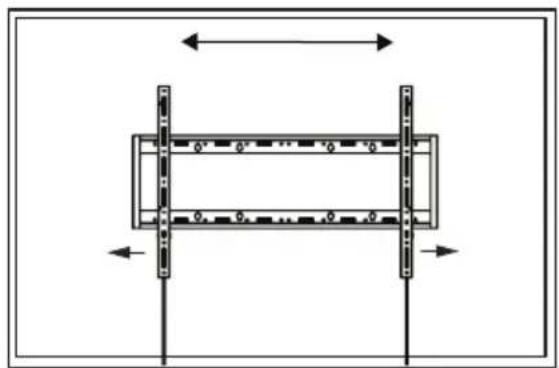

SEITLICHE AUSRICHTUNG

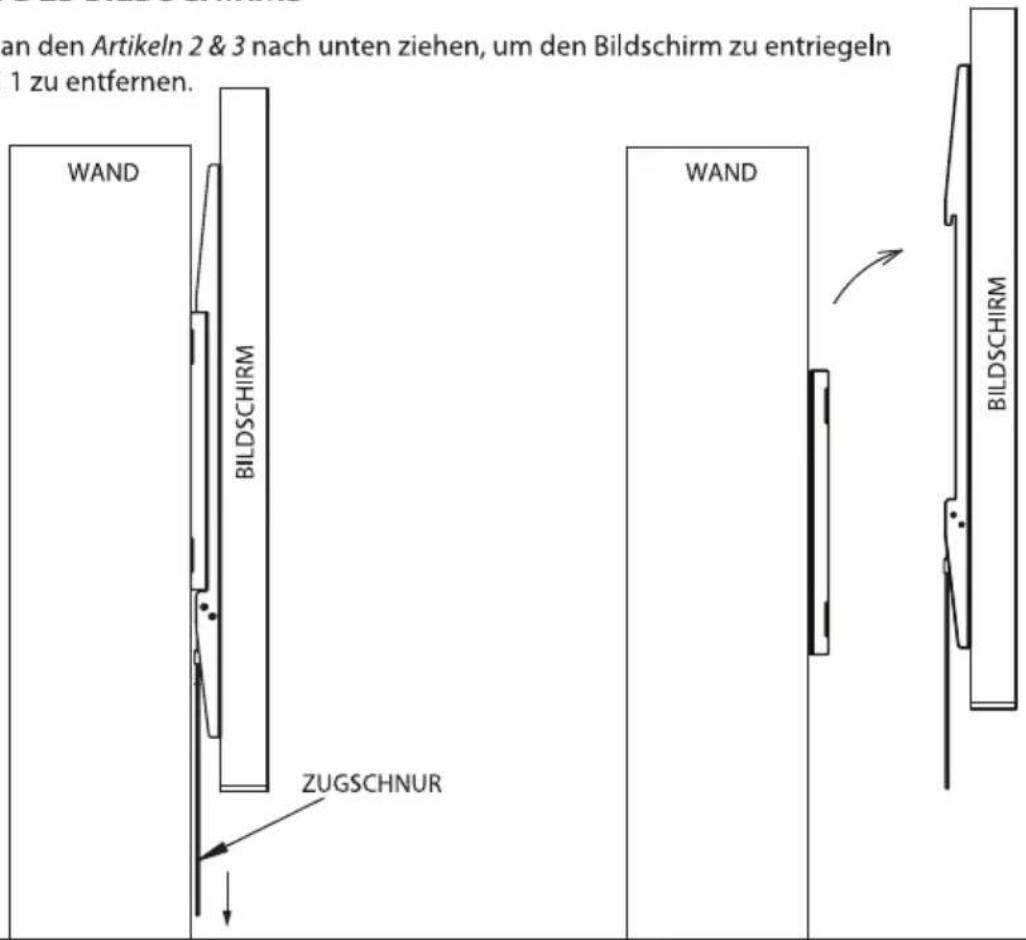

ENTFERNEN DES BILDSCHIRMS

Die Zugschnur an den Artikeln 2 & 3 nach unten ziehen, um den Bildschirm zu entriegeln und von Artikel 1 zu entfernen.

DOPPELROHR MONTAGE

BT9901 ABMESSUNGEN
BITTE FÜR ZUKÜNFTIGE HINWEISE AUFBEWAHREN
VORDERANSICHT

DIESE ANLEITUNGEN SIND NUR ALS LEITFADEN VORGESEHEN. B-TECH ÜBERNIMMT
KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER IN DIESEM DOKUMENT ENTHALTENEN INFORMATIONEN

KONTAKT:

[e-mail]

©2023 B-Tech International Design and Manufacturing Ltd. Alle Rechte vorbehalten.

B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd.

B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen.

Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.

Die Abbildungen dienen nur zur Veranschaulichung. E&OE.
