BT8333 - Wandhalterung für Flachbildschirme B-Tech - Kostenlose Bedienungsanleitung

Produkttyp	Gebogenes Universal-Deckenmontagesystem für Menütafeln
Marke	B-Tech
Modell	BT8333
Empfohlene Bildschirmgröße	32" - 70"
Maximale Traglast pro Bildschirm	50 kg (110 lbs)
VESA-Kompatibilität	200 mm, 400 mm (verschiedene Interface-Arme)
Winkeleinstellung zwischen Bildschirmen	+/- 45°
Ausrichtung	Hochformat oder Querformat
Deckenplatte (Durchmesser)	120 mm
Rohrlänge (verfügbar)	25 cm, 50 cm, 100 cm, 150 cm, 200 cm, 300 cm
Montageschienenlängen (verfügbar)	50 cm, 70 cm, 100 cm, 150 cm, 175 cm, 200 cm, 300 cm
Neigungsverstellung (bei BT8390-VESA200T/400T)	0°, 10°, 15°, 20°
Mikrojustierung (bei BT8390-VESA400MAF)	Y-Achse: +/-25 mm, Z-Achse: 20 mm
Sicherheitsmerkmale	Sicherheitsschrauben gegen unbefugte Entnahme, Sicherheitsbolzen
Kabelmanagement	Integrierte Kabelführung durch Rohr und Deckenplatte
Material	Stahl (nähere Angaben nicht spezifiziert)
Anwendung	Innenräume, öffentliche oder private Installation
Wartungsintervall	Mindestens alle 6 Monate prüfen
Installation	Durch qualifizierten AV-Techniker empfohlen
Garantie	Siehe Verkaufsstelle
Lieferumfang	Deckenplatte, Rohr, Schellen, Montageschiene, Winkelverbinder, Interface-Arme, Befestigungssatz usw.

Häufig gestellte Fragen - BT8333 B-Tech

Welche Bildschirmgrößen sind mit dem BT8333 kompatibel?

Das System ist für Bildschirme von 32" bis 70" geeignet.

Wie schwer darf ein Bildschirm maximal sein?

Die maximale Traglast pro Bildschirm beträgt 50 kg (110 lbs).

Welche VESA-Standards werden unterstützt?

Es werden VESA 200 mm und 400 mm unterstützt, je nach verwendeten Interface-Armen (z.B. BT8390-VESA200F, BT8390-VESA400F).

Kann ich die Bildschirme neigen?

Ja, mit den neigbaren Interface-Armen (BT8390-VESA200T/400T) sind Neigungswinkel von 0°, 10°, 15° und 20° möglich.

Ist eine Feinjustierung der Bildschirme möglich?

Ja, mit den Mikrojustierarmen (BT8390-VESA400MAF) können Sie die Y-Achse (+/-25 mm) und Z-Achse (20 mm) fein einstellen.

Wie werden die Kabel verlegt?

Die Kabel werden durch die Unterseite des Rohrs geführt und oben aus der Halterung herausgeführt. Alternativ kann die Aussparung auf der Rückseite der Deckenplatte genutzt werden.

Muss die Installation von einem Fachmann durchgeführt werden?

B-Tech empfiehlt die Montage durch einen qualifizierten AV-Installateur. Fehlerhafte Montage kann zu Verletzungen führen.

Wie oft sollte die Halterung überprüft werden?

Wir empfehlen, das Produkt mindestens alle 6 Monate auf Sicherheit zu überprüfen.

Was ist im Lieferumfang enthalten?

Das Set enthält Deckenplatte, Rohr, Schellen, Montageschiene, Winkelverbinder, Interface-Arme, Bildschirm-Befestigungssatz und Werkzeug. Je nach Konfiguration können weitere Teile enthalten sein.

Gibt es eine Garantie auf das Produkt?

Wenden Sie sich für Garantieinformationen an Ihre Verkaufsstelle. B-Tech übernimmt keine Haftung bei unsachgemäßer Installation.

BEDIENUNGSANLEITUNG BT8333 B-Tech

Sicherheitshinweise zur Montage....2

Teileliste....4

Übliche Installation....6

Montageanleitung....7

Produktabmessungen....18

B-Tech Kontakt....20

SICHERHEITSHINWEISE ZUR MONTAGE UND BEDIENUNG

ACHTUNG: Diese Halterung ist nur zur Verwendung bis zum angegebenen Maximalgewicht geeignet. Verwendung mit Geräten, die schwerer als das Höchstgewicht sind, kann zu einer Instabilität führen, die mögliche Verletzungen verursacht.

Versuchen Sie nicht, dieses Produkt zu installieren, bevor Sie alle Anweisungen und Warnungen gelesen und richtig verstanden haben. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Bitte prüfen Sie sorgfältig, ob alle Teile laut Bedienungsanleitung vorhanden und in einwandfreiem Zustand sind - defekte Teile dürfen niemals verwendet werden. B-Tech AV Mounts, seine Distributoren und Händler sind nicht haftbar oder verantwortlich für Schäden oder Verletzungen, die durch unsachgemäße Installation, unsachgemäßen Gebrauch oder Nichtbeachtung dieser Sicherheitshinweise entstehen. In solchen Fällen erlöschen alle Garantien.

Erkundigen Sie sich bei der Verkaufsstelle nach Informationen über Garantien, Reparaturen oder Ersatz für dieses Produkt.

Allgemeines

B-TECH International Ltd. empfiehlt die Montage durch einen professionellen AV Installateur oder eine andere qualifizierte Person. Bei der Installation ist stets große Vorsicht geboten, da die meisten AV-Geräte fragil und möglicherweise schwer und leicht zu beschädigen sind, wenn sie fallen gelassen werden. Wenn Sie diese Anleitung nicht vollständig verstehen oder sich nicht sicher sind, wie das Produkt sicher befestigt wird, kontaktieren Sie bitte einen professionellen Installateur. Eine fehlerhafte Montage oder Verwendung dieser Halterung kann Verletzungen bis hin zum Tod nach sich ziehen.

Montieren Sie keine AV-Geräte, die die spezifische Gewichtsgrenze des zu installierenden Produkts überschreiten.

Diese Gewichtsgrenze wird auf jedem Produkt und seiner Verpackung deutlich angegeben und variiert von Produkt zu Produkt.

Platzierung

Montieren Sie die Halterung nur an geeigneten Standorten. Prüfen Sie vor der Installation die Tragfähigkeit des Untergrundes, da einige Untergründe nicht zur Montage von Lasten geeignet sind.

Warnung! Befestigen Sie das Produkt nur auf einem soliden Untergrund. Die Stabilität kann beeinträchtigt werden, wenn es an einer ungesicherten Oberfläche oder an Möbeln befestigt wird. Diese für die Verwendung in Innenräumen konzipierte Halterung eignet sich für die Installation in der Öffentlichkeit oder zu Hause. Wenn das Produkt in einer öffentlichen Umgebung oder an einem Ort mit viel Publikumsverkehr aufgestellt wird, stellen Sie sicher, dass es sich außerhalb der unmittelbaren Reichweite von Personen befindet.

Wenn AV Geräte oberhalb von Publikum oder in öffentlichen Laufwegen installiert werden, müssen alle Teile der Montage zusätzlich gegen Herabfallen gesichert werden. Beim Bohren von Löchern muss jeglicher Kontakt mit elektrischen Leitungen, Wasser- oder Gasrohren vermieden werden. Wir empfehlen die Nutzung eines Ortungsgerätes für Stromleitungen und andere versteckte Objekte. Bohren Sie nur, wenn Sie sich sicher sind, keine verdeckten Objekte zu beschädigen.

Befestigungsmaterial

Es wird dringend empfohlen, die mitgelieferten Befestigungsschrauben wie vorgesehen zu verwenden und sich mit dem gesamten Befestigungsmaterial vertraut zu machen. In einigen Fällen wird zusätzliches Befestigungsmaterial für AV Geräte mitgeliefert zur Anpassung an andere Gerätemodelle und um Konfigurationen einzurichten. Der Installateur muss sich davon überzeugen, dass das mitgelieferte Befestigungsmaterial für jede spezifische Installation geeignet ist. Das mit dem Produkt gelieferte Befestigungskit ist möglicherweise nicht für alle Wände geeignet. Wenn Befestigungsschrauben oder andere mitgelieferte Teile für eine sichere Installation nicht ausreichen, wenden Sie sich bitte an einen Fachmann oder an Ihren lokalen Eisenwarenhändler.

Hinweise zur Gefahrenabwehr

Nutzen Sie bei Verlegen von Kabeln die integrierte Kabelführung des Produkts und stellen Sie sicher, dass alle Kabel in ordnungsgemäßem Zustand und sicher sind. Vergewissern Sie sich, dass die Kabel keine beweglichen Teile des Produkts im Betrieb stören. Bewegliche Teile der Halterung können Verletzungen durch Quetschungen der Finger oder anderer Körperteile herbeiführen. Besondere Aufmerksamkeit sollte den beweglichen Teilen während der Montage und der Ausrichtung gewidmet werden. Unmittelbar nach der Montage sollten Sie prüfen, ob alle Teile sicher befestigt wurden. Prüfen Sie, ob alle benötigten Schrauben montiert und entsprechend festgezogen sind.

Betrieb, Wartung und Entsorgung

Wir empfehlen, das Produkt und seine Befestigungspunkte so häufig wie möglich (nicht seltener als im Abstand von 6 Monaten) zu überprüfen, um die Sicherheit zu gewährleisten. Bitte helfen Sie mit und entsorgen Sie die Verpackung sowie alle abgebauten Teile ordnungsgemäß und umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei ihrer Gemeindeverwaltung. Wenden Sie sich im Zweifelsfall an einen professionellen AV-Installateur oder eine andere entsprechend qualifizierte Person.

BT8333

GEBOGENES UNIVERSAL- DECKENMONTAGESYSTEM FÜR MENÜTAFELN

MONTAGEANLEITUNG

• Empfohlene Bildschirmgröße: 32" - 70"
• Maximale Traglast pro Bildschirm: 50 kg (110lbs)
• Geeignet für die Montage im Hoch- oder Querformat
- Winkeleinstellung: +/- 45° zwischen den Bildschirmen
- Sicherheitsschrauben verhindern die unbefugte Entfernung der Bildschirme
- Alle Montageteile im Lieferumfang enthalten

Hinweis: Diese Montageanleitung deckt verschiedene Installationen ab. Einige der abgebildeten Teile oder Verfahren sind für die Installation möglicherweise nicht erforderlich.

Informationen zu VESA® -Befestigungspunkten finden Sie auf Seite 5

(PRO BILDSCHIRM)

DE B-Tech AV Mounts empfiehlt, dass dieses Produkt durch einen qualifizierten AV-Techniker oder eine andere Person mit geeigneter Qualifikation installiert wird. B-Tech AV Mounts, ihre Distributoren und Händler können nicht für durch fehlerhafte Montage verursachte Beschädigung oder Verletzung haftbar bzw. verantwortlich gemacht werden. Dieses Produkt muss auf einem geeigneten Untergrund montiert werden und darf nur bis zum angegebenen Höchstgewicht verwendet werden.

BITTE AUFBEWAHREN FÜR

ZUKÜNFTIGE HINWEISE

Aufgrund der verschiedenen Installationsmöglichkeiten ist die Anzahl der unten aufgeführten Optionen von der bestellten Halterung abhängig. Alle diese Komponenten können von Menschenhand bewegt oder getragen werden. Bitte seien Sie vorsichtig, um Verletzungen zu vermeiden, wenn Sie diese Komponenten vor und während der Installation oder bei der Deinstallation der Halterung handhaben.

DECKENHALTERUNG

BT7822

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
A1	DECKENPLATTE	1
A2	M8 x 69mm INNENSECHSKANTSCHRAUBE	1
A3	M6 x 8mm MADENSCHRAUBE	8
A4	DECKENPLATTENABDECKUNG	2
A5	M8 x 12mm SENKSCHRAUBE	1
A6	4AF INBUSSCHLÜSSEL	1
A7	5AF INBUSSCHLÜSSEL	1

BT7850-025Länge: 25cm	BT7850-050Länge: 50cm	BT7850-100Länge: 100cm
BT7850-150Länge: 150cm	BT7850-200Länge: 200cm	BT7850-300Länge: 300cm

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
B1	ROHR	1
B2	ABDECKKAPPE	1

SCHELLE BT7051 / BT7052 / BT7841

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
C1	SCHELLE	1
C2	M8 x 15mm MADENSCHRAUBE	4
C3	M8 x 65mm SICHERHEITSBOLZEN	1
C4	M8 FEDERSCHEIBE	9
C5	SCHELLENABDECKUNG (HÄLFTE)	2
C6	M8 x 12mm SENKSCHRAUBE	8
C7	4AF INBUSSCHLÜSSEL	1
C8	5AF INBUSSCHLÜSSEL	1

SCHELLENBEFESTIGUNGSSATZ

BT8390-CFK

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
D1	SCHELLENBEFESTIGUNGSPLATTE	1
D2	M8 GLEITMUTTER	4
D3	M8 x 12mm SENKSCHRAUBE	8
D4	3AF INBUSSCHLÜSSEL	1

MONTAGESCHIENE

BT8390-050Länge: 50cm	BT8390-070Länge: 70cm	BT8390-100Länge: 100cm
BT8390-150Länge: 150cm	BT8390-175Länge: 175cm	BT8390-200Länge: 200cm
BT8390-300Länge: 300cm

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
E1	MONTAGESCHIENE	1
E2	ABDECKKAPPE	2

WINKELVERSTELLVERBINDUNG

ART.	ARTIKELBEZEICHNUNG	MENGEPro Packung
F1	WINKELVERBINDER	1
F2	M8 x 16mm SCHRAUBE	4
F3	M8 UNTERLEGSCHEIBE	12
F4	M8 x 12mm SCHRAUBE	8
F5	M8 GLEITMUTTER	8
F6	5AF INBUSSCHLÜSSEL	1

BT8390-AAC

OPTIONAL

ROHRVERLÄNGERUNGSSATZ

BT7823

ART.	ARTIKELBEZEICHNUNG	MENGEPro Packaging
G1	INNENVERBINDER	1
G2	M10 x 12mm SCHRAUBE	6
G3	6AF INBUSSCHLÜSSEL	1

BT7824

ART.	TEILBEZEICHNUNG	MENGEPre Packung
G1	AUßENVERBINDER	1
G2	M8 MADENSCHRAUBE	16
G3	M8 x 60mm SCHRAUBE	2
G4	M8 x 12mm SCHRAUBE	2
G5	4AF INBUSSCHLÜSSEL	1
G6	5AF INBUSSCHLÜSSEL	1

INTERFACE-SATZ

ART.	ARTIKELBEZEICHNUNG	MENGE Pre Packung
H1	INTERFACE-ARM - LINKS	1
H2	INTERFACE-ARM - RECHTS	1
H3	M6 x 8mm HEX-SCHRAUBE**	4
H4	4AF INBUSSCHLÜSSEL**	1
H5	5AF LANGER INBUSSCHLÜSSEL	1
BILDSCHIRM-BEFESTIGUNGSSATZ
A	M4 x 12mm SCHRAUBE*	4
B	M4 x 25mm SCHRAUBE*	4
C	M4 x 40mm SCHRAUBE*	4
D	M6 x 16mm SCHRAUBE	4
E	M6 x 25mm SCHRAUBE	4
F	M6 x 40mm SCHRAUBE	4
G	M8 x 16mm SCHRAUBE	4
H	M8 x 25mm SCHRAUBE	4
I	M8 x 40mm SCHRAUBE	4
J	UNTERLEGPLATTE*	4
K	5mm ABSTANDHALTER	4
L	13mm ABSTANDHALTER	4
M	24mm ABSTANDHALTER	4
N	M6 UNTERLEGSCHEIBE***	4

*Nicht enthalten bei BT8390-VESA400MAF
**Nicht enthalten bei BT8390-VESA400MAF,
BT8390-VESA200F, BT8390-VESA400F
***Nur enthalten bei BT8390-VESA400MAF

OPTIONAL

INTERFACE-ADAPTERARME

ART.	ARTIKELBEZEICHNUNG	MENGE Pre Packung
11	ADAPTER-ARME	2
12	M8 x 12mm SCHRAUBE	4

Interface-Arme für den Bildschirm

BT8390-VESA200F VESA 200mm	BT8390-VESA200T VESA 200mm	BT8390-VESA400MAF VESA 400mm
BT8390-VESA400F VESA 400mm	BT8390-VESA400T VESA 400mm
Interface-Arme für den Bildschirm Pro Bildschirm	Interface Arm Satz =
Bildschirm-Befestigungssatz

Bildschirm-Befestigungssatz

ÜBLICHE INSTALLATION

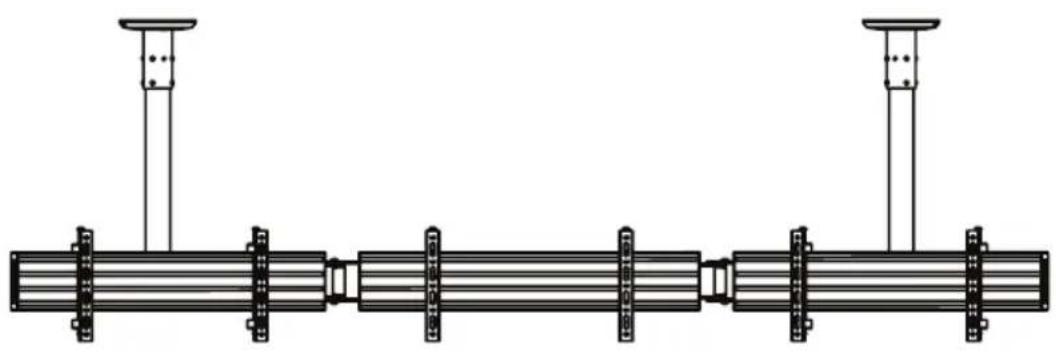

Installation eines gebogenen

3 x 1 Menüboards mit VESA 400 Armen

BENÖTIGTE WERKZEUGE:

Bohrmaschine

Bleistift

Kreuzschlitz- schraubendreher

KABELFÜHRUNG

Führen Sie alle Bildschirmkabel durch die Unterseite des Rohrs und oben aus der Halterung heraus oder verwenden Sie die Aussparung auf der Rückseite von Artikel A1.

OPTIONAL MONTAGE EINER ROHRVERLÄNGERUNG

BT7823 INNENVERBINDER FÜR ROHRE

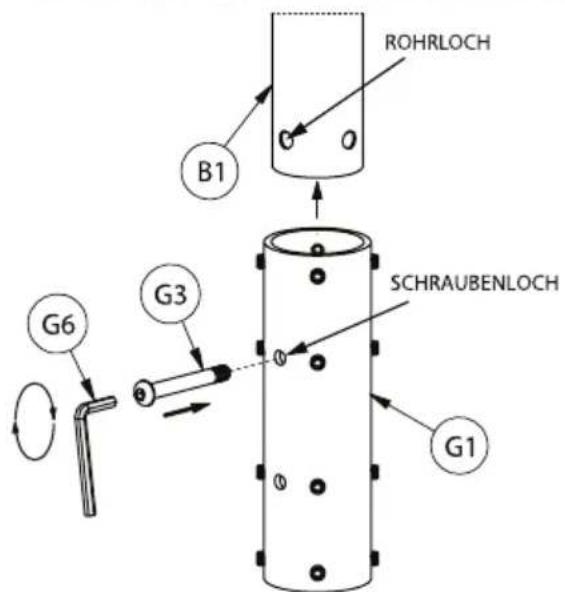

i. Setzen Sie Artikel G1 in die Unterseite von Artikel B1 ein, wobei Sie die oberen Schraubenlöcher von Artikel G1 auf die Löcher an der Unterseite des Rohrs ausrichten.
ii. Setzen Sie Artikel G2 durch die Rohrlöcher in Artikel G1 ein.

iii. Schieben Sie Artikel B1 auf die Unterseite von Artikel G1 und richten Sie die unteren Schraubenlöcher von Artikel G1 auf die Löcher am Rohr (Artikel B1) aus.
iv. Setzen Sie Artikel G2 in die Rohrlöcher ein und ziehen Sie alle Schrauben fest.

BT7824 AUßENVERBINDER FÜR ROHRE

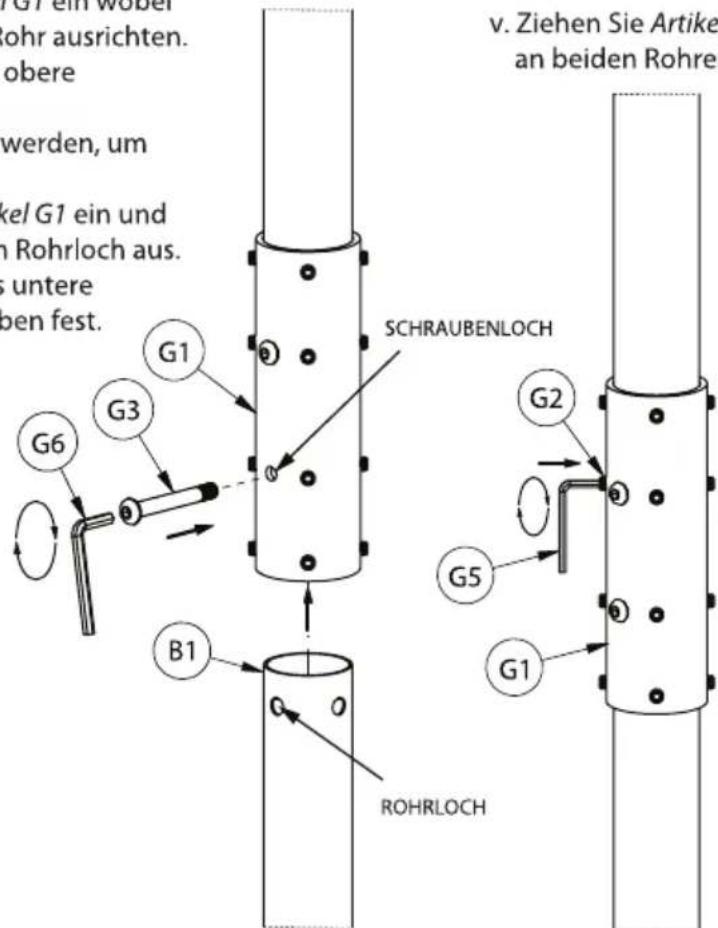

i. Setzen Sie Artikel B1 in die Oberseite von Artikel G1 ein wobei Sie das obere Schraubenloch auf das Loch im Rohr ausrichten.
ii. Führen Sie Artikel G3 oder Artikel G4 durch das obere Schraubenloch ein.

Hinweis: Artikel G3 kann durch Artikel G4 ersetzt werden, um die Kabel nicht zu behindern.

iii. Setzen Sie Artikel B1 in die Unterseite von Artikel G1 ein und richten Sie das untere Schraubenloch mit dem Rohrloch aus.
iv. Führen Sie Artikel G3 oder Artikel G4 durch das untere Schraubenloch ein und ziehen Sie alle Schrauben fest.

v. Ziehen Sie Artikel G2 an beiden Rohren fest.

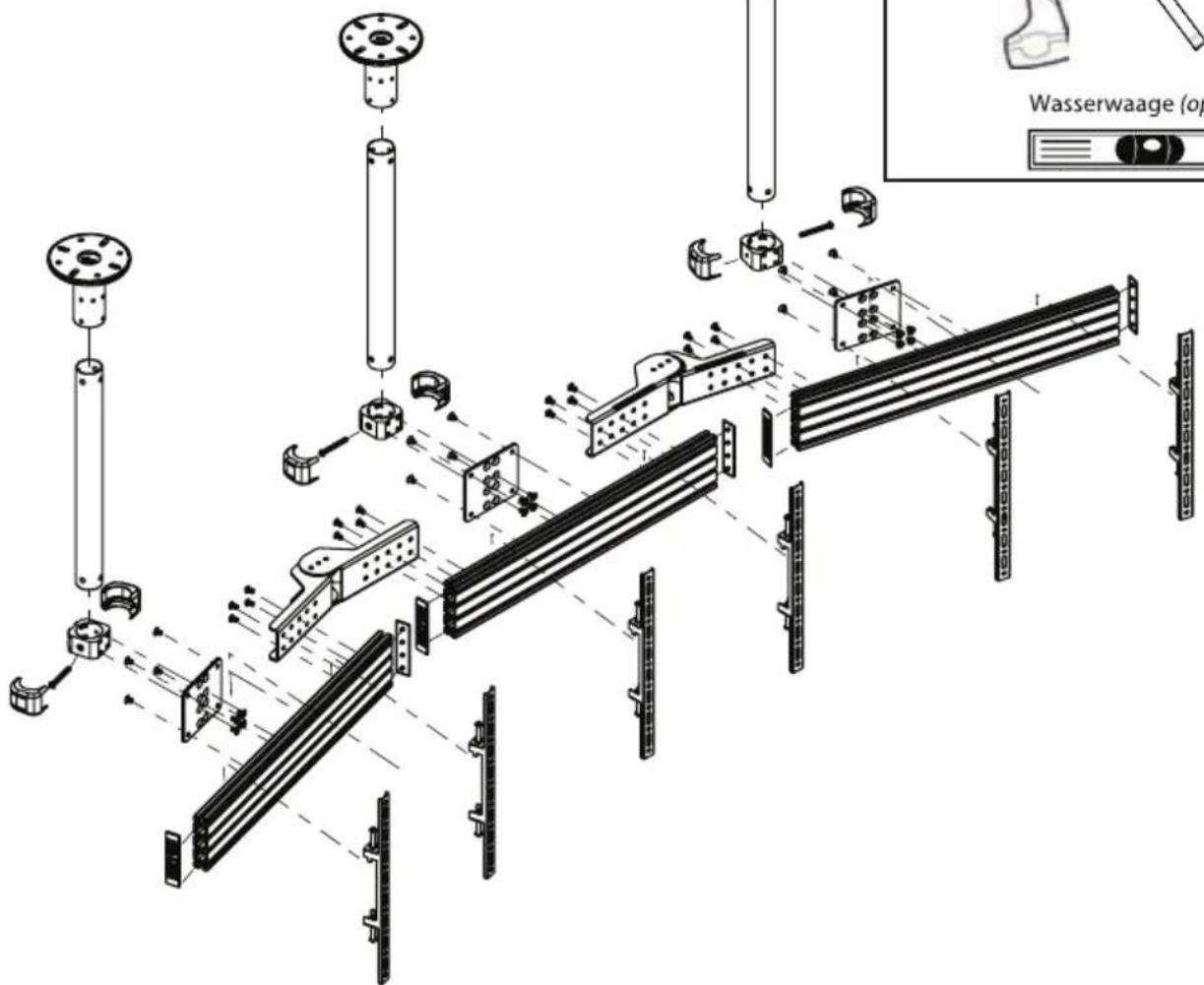

MONTAGEANLEITUNG

1 MONTAGE DER SCHELLEN AUF DIE SCHIENEN

i. Befestigen Sie Artikel C1 an ArtikelD1.

Hinweis: Stellen Sie sicher, dass die Artikel C2 auf der Rückseite von Teil C1 angebracht werden.

Montage mit 2 Einzelschellen

ii. Setzen Sie 2x Artikel D2 in die obere Führungsnut von Artikel E1 und 2x Artikel D2 in die untere Führungsnut ein.

Bei Verwendung einer einzelnen

Deckenhalterung:

Bringen Sie die Schellenbefestigungsplatte

mittig auf der Schiene.

Bei Verwendung von zwei oder mehr

Deckenbefestigungen nutzen Sie gleiche

Abstände zwischen den

Schellenbefestigungsplatten auf der Schiene.

Hinweis: Der maximale Abstand für die

Deckenbefestigung beträgt 1500 mm.

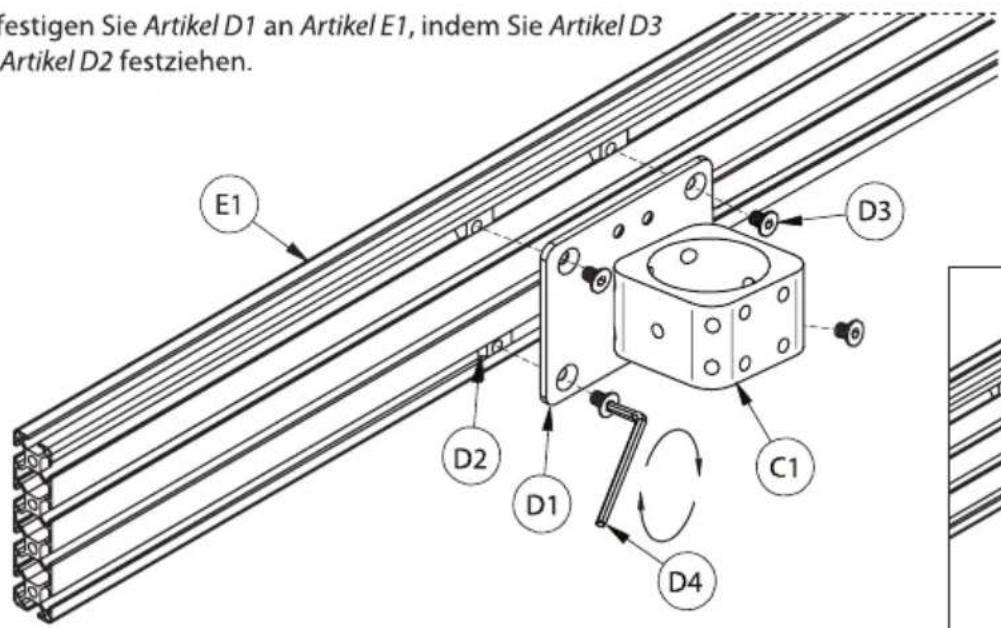

iii. Befestigen Sie Artikel D1 an Artikel E1, indem Sie Artikel D3 an Artikel D2 festziehen.

2. BEFESTIGUNG DER WINKELVERBINDER AN DEN HALTERUNGSSCHIENEN

i. Setzen Sie 4 x Artikel F5 in das Ende von Artikel E1 ein (2 in jede mittlere Führungsnut).

ii. Montieren Sie die Artikel F2 und F3 an Artikel F1.
Hinweis: Ziehen Sie die Schrauben und Unterlegscheiben nicht ganz fest.

iii. Verbinden Sie Artikel F1 mit Artikel E1 mit Hilfe der Artikel F3, F4 und F5, während die Schienen flach auf dem Boden liegen.

Hinweis: Vergewissern Sie sich, dass alle Schienen an denselben Positionen an Artikel F1* befestigt sind.

*Hinweis: Die Schienenpositionen, die bei Artikel F1 verwendet werden, sind abhängig von der Größe der verwendeten Bildschirme.

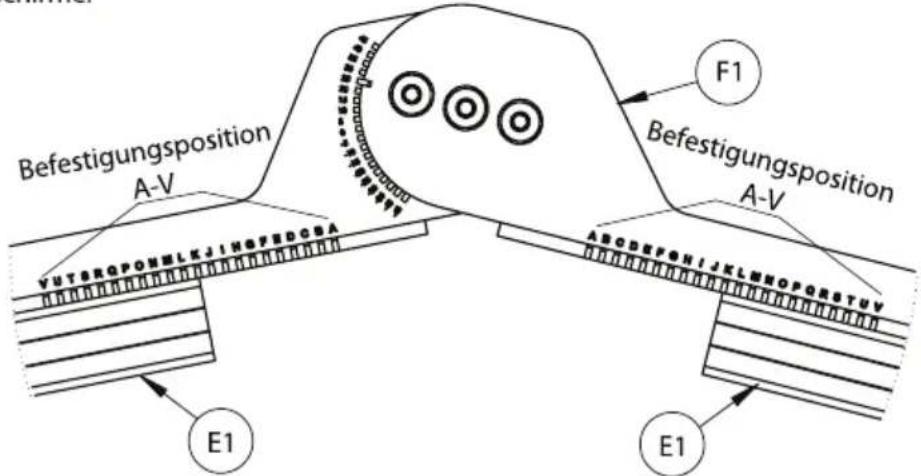

Um die Position der Fixierung an der Schiene zu bestimmen, geben Sie unter contact: [e-mail] bitte die Bildschirmgröße, die Schraubenlänge, die Länge der Schiene und den Kurvenwinkel der Installation an.

3. EINSTELLEN DES WINKELS

Stellen Sie den gewünschten Winkel an Artikel F1 ein und ziehen Sie alle Schrauben mit Artikel F6 fest.

4.

MONTAGE DER DECKENHALTERUNGSPLATTEN

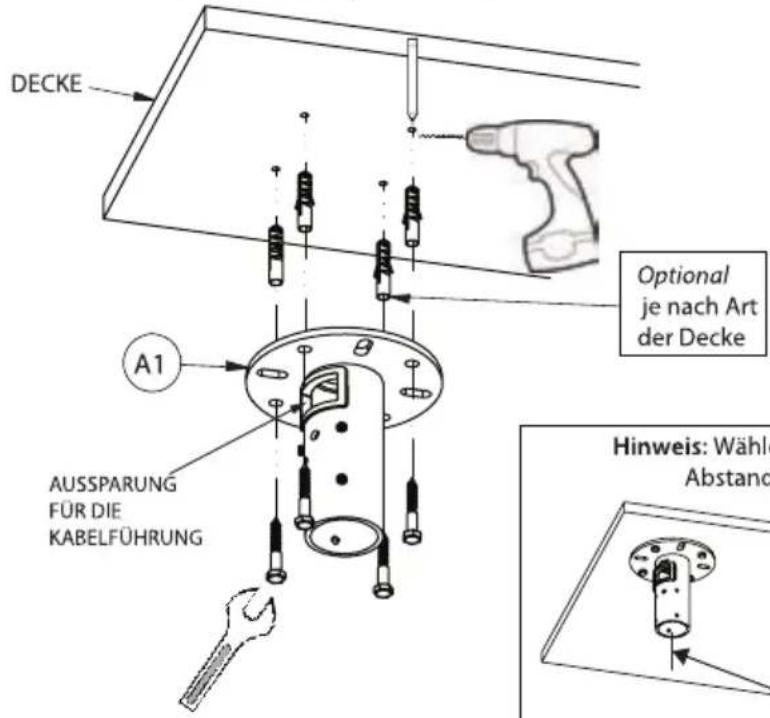

Befestigen Sie Artikel A1 mit geeigneten Dübeln (nicht im Lieferumfang enthalten) an der Decke.

ABMESSUNG DER DECKENBEFESTIGUNGSPLATTE

Hinweis: Wählen Sie den Abstand zwischen den Artikel A1 dem Abstand der Artikel C1 auf Artikel E1 entsprechend.

BEFESTIGUNG DES ROHRS AN DER DECKENPLATTE

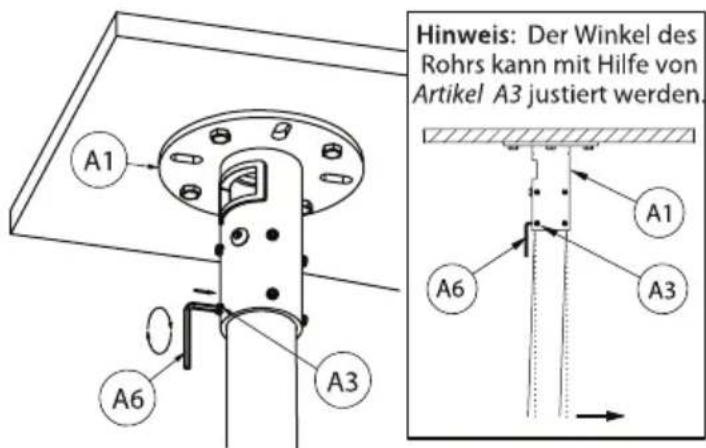

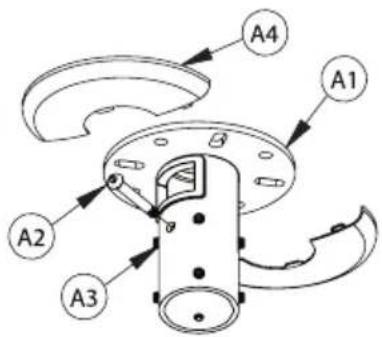

i. Setzen Sie Artikel B1 in Artikel A1 ein und befestigen Sie es mit Artikel A2.

OPTIONAL

Kann Artikel A2 durch Artikel A5 ersetzt werden, um keine Kabel zu blockieren.

WARNUNG!

Vergewissern Sie sich, dass Artikel A2 oder Artikel A5 richtig angebracht ist, bevor Sie AV-Geräte anbringen.

ii. Ziehen Sie Artikel A3 unter Nutzung von Artikel A6 fest.

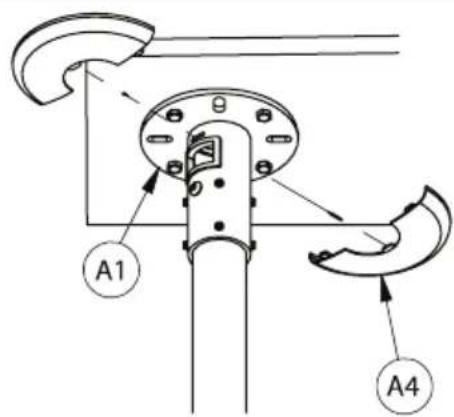

iii. Befestigen Sie Artikel A4 an Artikel A1.

6.

BEFESTIGUNG DER SCHIENEN

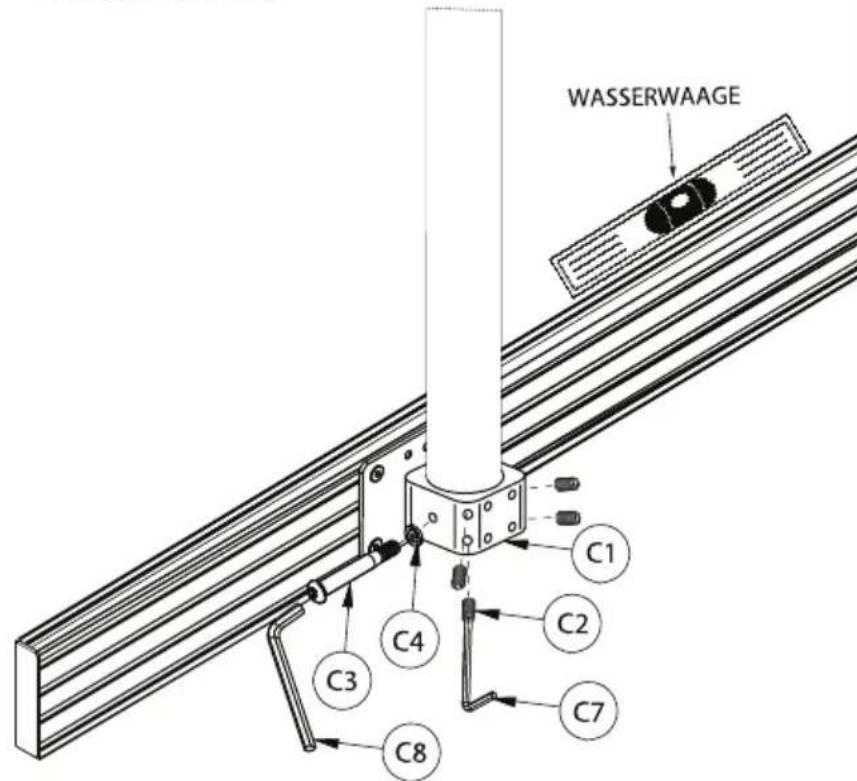

i. Schieben Sie die Artikel C1 und E1 auf das Artikel B1 und richten Sie dabei die Bohrung des Rohrs auf die Bohrung der Schelle aus.

ii. Befestigen Sie Artikel C2.
iii. Führen Sie Artikel C3 durch Artikel C1 und B1 ein, um die Schiene zu sichern.

iv. Befestigen Sie Artikel C5 an Artikel C1.

v. Passen Sie Artikel E2 an Artikel E1 ein.

7. BEFESTIGEN DER INTERFACE-ARME AM BILDSCHIRM

Befestigen Sie die Artikel H1 und H2 mit den Artikel A-M an der Rückseite des Bildschirms.

BT8390-VESA200T / BT8390-VESA400T

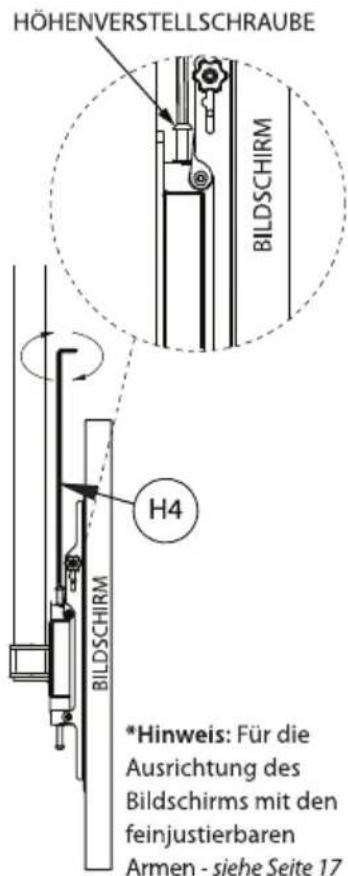

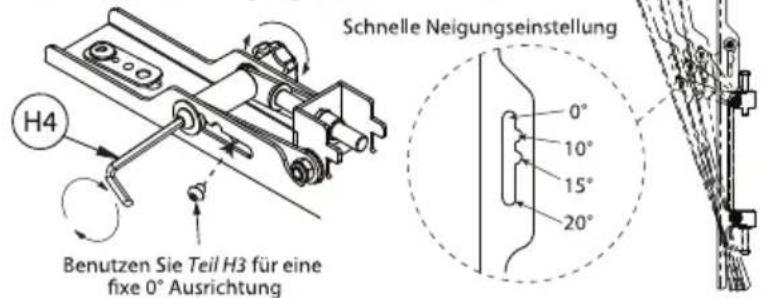

Für die Einstellung des Neigungswinkels verwenden Sie Artikel H4, um die Schraube und das Rändelrad an den Interface-Armen zu lösen. Ziehen Sie die Schrauben wieder an, um den Neigungswinkel zu fixieren.

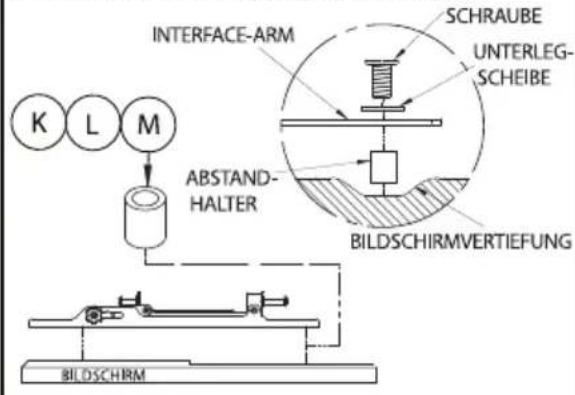

Verwenden Sie Abstandhalter für Bildschirme mit versenkten Befestigungsvorrichtungen

C. ARME MIT FEINJUSTAGE

Befestigen Sie die Artikel H1 und H2 mit den Artikeln D & N an der Rückseite des Bildschirms.

OPTIONAL ADAPTERARME

ADAPTERARME AN DEN INTERFACE-ARMEN BEFESTIGEN

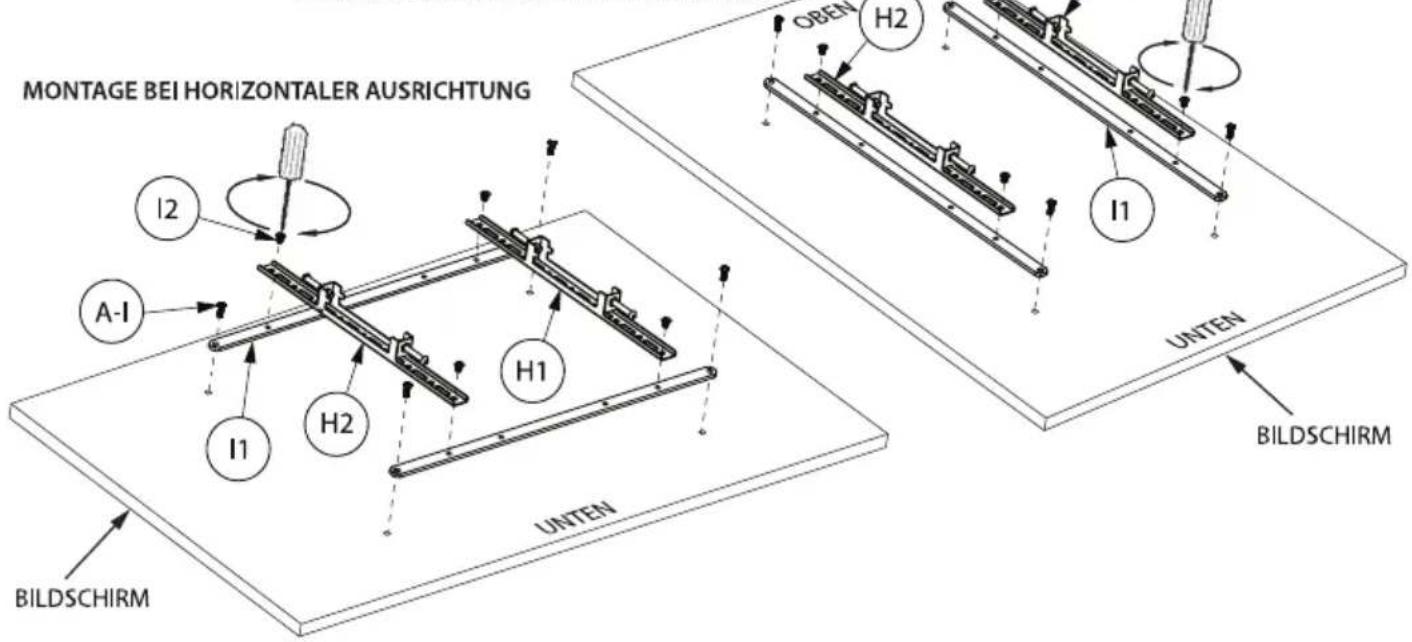

i. Verwenden Sie Artikel I2, um Artikel I1 mit den Artikel H1 und H2 zu verbinden. ii. Befestigen Sie Artikel I1 mit Hilfe des Bildschirmbefestigungssatzes am Bildschirm.

MONTAGE BEI VERTIKALER AUSRICHTUNG

1. BILDSCHIRME IN DIE MONTAGESCHIENE EINHÄNGEN i. Hängen Sie den ersten Bildschirm in die mittlere Schiene ein


ii. Richten Sie den Bildschirm mit Hilfe einer Wasserwaage am Boden aus, indem Sie den Einstellknopf für die Y-Achse an den Artikel H1 und H2* verwenden. *Nur mit feinjustierbaren Armen erhältlich.
iii. Hängen Sie die verbleibenden Bildschirme ein und richten Sie die Bildschirme entsprechend aus.

Nivellierung der Bildschirme (starre und neigbare Arme)

BILDSCHIRMAUSRICHTUNG MIT MIKROJUSTIERUNG

(Nur verfügbar mit BT8390-VESA400MAF*)

i. Verwenden Sie die Y- und Z-Mikro-Einstellräder an den Artikeln H1 und H2, um die Bildschirme auszurichten.

*Für starre und neigbare Arme verwenden Sie die Höheneinstellschrauben an der Oberseite der Artikeln H1 und H2 (siehe Seite 15), um die Bildschirme zu nivellieren.

Verwenden Sie die seitliche Einstellung (X-Achse), um die Seiten der Bildschirme auszurichten.

Verwenden Sie die Höhenanpassung* (Y-Achsenrad), um die Unter-/Oberseite der Bildschirme auszurichten.

Verwenden Sie die Tiefenanpassung* (Z-Achsenrad), um die Vorderseite des Bildschirms auszurichten.

Einstellräder sind auch mit 6mm Imbusschlüsseln kompatibel

Justierlinien für die genaue Ausrichtung der Y- und Z-Achse des Bildschirms

Gesamteinstellung der Y-Achse: +/-25mm Gesamteinstellung der Z-Achse: 20mm

Hinweis: Leichter Druck in die gewünschte Laufrichtung hilft bei der Einstellung der Räder bei Verwendungen schwererer Bildschirme.

9 SICHERN DER BILDSCHIRME

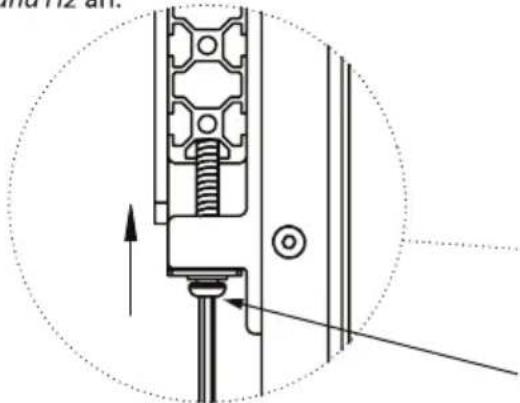

Sobald die Bildschirme ausgerichtet sind, ziehen Sie die Sicherheitsschrauben an der Unterseite der Artikel H1 und H2 an.

WARNUNG! Wenden Sie sich an einen professionellen AV-Installateur oder eine andere entsprechend qualifizierte Person für die weitergehende Nutzung oder die Demontage von Geräten nach der Installation.

BT8333 ABMESSUNGENJE nach Installationsanforderung enthält das BT8333 Deckenhalterungsset für gebogenen Menütafeln eine Auswahl der folgenden Produkte
DECKENHALTERUNG	VERLÄNGERUNGSROHR
BT7822RÜCKANSICDRAUFSICHT120mmφ157.5mmφ45mm4xφ10.5mm10.5mm100mm127mm	BT7850
MONTAGESCHIENEN
500mm / 700mm / 1000mm / 1500mm / 1700mm / 2000mm / 3000mm*505mm / 705mm / 1005mm / 1505mm / 1705mm / 2005mm / 3005mm (mit Abdeckkappe)*Montageschienen können auf Maß geschnitten geliefert werden30mm30mm30mm8.2mm30mm
DIESE ANLEITUNG IST NUR ZUR ORIENTIERUNG GEDACHT UND B-TECH ÜBERNIMMT KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER ANGABEN IN DIESEM DOKUMENT.

BT8333 ABMESSUNGEN

BITTE AUFBEWAHREN FÜR ZUKÜNFTIGE HINWEISE

Je nach Installationsanforderung enthält das BT8333 Deckenhalterungsset für gebogenen Menütafeln eine Auswahl der folgenden Produkte

INTERFACE-ARME

BT8390-VESA200F

DIESE ANLEITUNG IST NUR ZUR ORIENTIERUNG GEDACHT UND B-TECH ÜBERNIMMT KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER ANGABEN IN DIESEM DOKUMENT.

KONTAKT:

[e-mail]

©2022 B-Tech International Design and Manufacturing Ltd. Alle Rechte vorbehalten.

B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd.

B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen.

Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.

Die Abbildungen dienen nur zur Veranschaulichung. E&OE.

Hergestellt von:
