Produkttyp	Flachbildschirm-Wandhalterung (neigbar)
Marke	B-Tech
Modell	BTV511
Maximale Bildschirmgröße	55 Zoll (140 cm)
Maximale Tragfähigkeit	50 kg
VESA-Kompatibilität	Bis zu 425 x 400 mm (auch Nicht-VESA mit Adaptern)
Neigungsbereich	+15° (5 feste Positionen)
Wandabstand (flach)	44 mm
Wandabstand (maximale Neigung)	153 mm
Material	Stahl (pulverbeschichtet)
Farbe	Schwarz
Nettogewicht (Halterung)	ca. 3,5 kg
Befestigungsmaterial enthalten	Ja (Schrauben, Dübel, Unterlegscheiben, Abstandshalter)
Kabelmanagement	Integrierte Kabelführung
Schlosssicherung	Öffnung für Vorhängeschloss (nicht enthalten)
Garantie	2 Jahre (Herstellergarantie)
Montagehinweis	Professionelle Installation empfohlen
Schutzklasse	Nur für Innenräume

Häufig gestellte Fragen - BTV511 B-Tech

Welche Bildschirmgrößen unterstützt die B-Tech BTV511?

Die Halterung ist für Bildschirme bis zu 55 Zoll (140 cm) ausgelegt.

Wie viel Gewicht kann die BTV511 tragen?

Die maximale Tragfähigkeit beträgt 50 kg.

Welche VESA-Standards sind kompatibel?

Die Halterung unterstützt VESA-Muster bis zu 425 x 400 mm. Für Nicht-VESA-Bildschirme sind Adapter im Lieferumfang enthalten.

Kann die Neigung eingestellt werden?

Ja, die Halterung bietet 5 feste Neigepositionen bis zu +15°. Die Einstellung erfolgt über Sechskantschrauben.

Welcher Wandabstand ist erforderlich?

Im flachen Zustand beträgt der Wandabstand 44 mm, bei voller Neigung 153 mm.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen eine Bohrmaschine, einen 10-mm-Steinbohrer oder 6-mm-Holzbohrer, einen Bleistift, einen 13-mm-Schraubenschlüssel und einen Schraubendreher. Ein Ortungsgerät wird empfohlen.

Kann die Halterung an jeder Wand montiert werden?

Die Halterung ist geeignet für Beton-/Ziegelwände und Holz-/Ständerwände. Prüfen Sie vor der Montage die Tragfähigkeit des Untergrunds. Eine Montage an Gipskarton oder schwachen Materialien wird nicht empfohlen.

Sind Sicherheitsvorkehrungen zu beachten?

Ja, beachten Sie die maximale Tragfähigkeit, montieren Sie nur auf festem Untergrund, vermeiden Sie Bohren in Leitungen, und sichern Sie den Bildschirm mit der Verriegelungsschiene. Ein Vorhängeschloss kann zusätzlich verwendet werden.

Kann ich die Halterung alleine montieren?

Für das Einhängen des Bildschirms werden zwei Personen empfohlen. Die Wandplatte kann von einer Person befestigt werden, aber der Bildschirm ist schwer und sollte zu zweit angebracht werden.

Wie wird der Bildschirm nach der Montage justiert?

Zur Justierung der Neigung wiederholen Sie Schritt 3 und 4 der Anleitung. Die seitliche Ausrichtung kann durch Verschieben auf der Wandplatte erfolgen. Alle Schrauben müssen fest angezogen sein.

BEDIENUNGSANLEITUNG BTV511 B-Tech

FLACHBILDSCHIRM-WANDHALTERUNG NEIGBAR

MONTAGE ANLEITUNG

• Empfohlen für Bildschirme bis zu: 55" (140cm)
  • Max. Belastung: 50kg
• Geeignet für Bildschirme mit VESA® & Nicht-VESA Befestigungen: bis zu 425 x 400mm
• 5 fixierte Neigepositionen bis zu +15°
  • Abstand zur Wand: Flach: 44mm/Volle Neigung: 153mm
• Einfache Installation, inkl. aller Montageteile

INHALT

Sicherheitshinweise zur Montage 2

Teileliste....4

Montageanleitung....6

Produkt Abmessungen....11

B-Tech Kontakt....12

SICHERHEITSHINWEISE ZUR MONTAGE UND BEDIENUNG

ACHTUNG: Diese Halterung ist nur zur Verwendung bis zum angegebenen Maximalgewicht geeignet. Verwendung mit Geräten, die schwerer als das Höchstgewicht sind kann zu einer Instabilität führen, die mögliche Verletzungen verursacht.

Versuchen Sie nicht, dieses Produkt zu installieren, bevor Sie alle Anweisungen und Warnungen gelesen und richtig verstanden haben. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Bitte prüfen Sie sorgfältig, ob alle Teile laut Bedienungsanleitung vorhanden und in einwandfreiem Zustand sind - defekte Teile dürfen niemals verwendet werden. B-Tech AV Mounts, seine Distributoren und Händler sind nicht haftbar oder verantwortlich für Schäden oder Verletzungen, die durch unsachgemäße Installation, unsachgemäßen Gebrauch oder Nichtbeachtung dieser Sicherheitshinweise entstehen. In solchen Fällen erlöschen alle Garantien.

Erkundigen Sie sich bei der Verkaufsstelle nach Informationen über Garantien, Reparaturen oder Ersatz für dieses Produkt.

Allgemeines

B-TECH International Ltd. empfiehlt die Montage durch einen professionellen AV Installateur oder eine andere qualifizierte Person. Bei der Installation ist stets große Vorsicht geboten, da die meisten AV-Geräte fragil und möglicherweise schwer und leicht zu beschädigen sind, wenn sie fallen gelassen werden. Wenn Sie diese Anleitung nicht vollständig verstehen oder sich nicht sicher sind, wie das Produkt sicher befestigt wird, kontaktieren Sie bitte einen professionellen Installateur. Eine fehlerhafte Montage oder Verwendung dieser Halterung kann Verletzungen bis hin zum Tod nach sich ziehen.

Montieren Sie keine AV-Geräte, die die spezifische Gewichtsgrenze des zu installierenden Produkts überschreiten. Diese Gewichtsgrenze wird auf jedem Produkt und seiner Verpackung deutlich angegeben und variiert von Produkt zu Produkt.

Platzierung

Montieren Sie die Halterung nur an geeigneten Standorten. Prüfen Sie vor der Installation die Tragfähigkeit des Untergrundes, da einige Untergründe nicht zur Montage von Lasten geeignet sind.

Warnung! Befestigen Sie das Produkt nur auf einem soliden Untergrund. Die Stabilität kann beeinträchtigt werden, wenn es an einer ungesicherten Oberfläche oder an Möbeln befestigt wird. Diese für die Verwendung in Innenräumen konzipierte Halterung eignet sich für die Installation in der Öffentlichkeit oder zu Hause. Wenn das Produkt in einer öffentlichen Umgebung oder an einem Ort mit viel Publikumsverkehr aufgestellt wird, stellen Sie sicher, dass es sich außerhalb der unmittelbaren Reichweite von Personen befindet.

Wenn AV Geräte oberhalb von Publikum oder in öffentlichen Laufwegen installiert werden, müssen alle Teile der Montage zusätzlich gegen Herabfallen gesichert werden. Beim Bohren von Löchern muss jeglicher Kontakt mit elektrischen Leitungen, Wasser- oder Gasrohren vermieden werden. Wir empfehlen die Nutzung eines Ortungsgerätes für Stromleitungen und andere versteckte Objekte. Bohren Sie nur, wenn Sie sich sicher sind, keine verdeckten Objekte zu beschädigen.

Befestigungsmaterial

Es wird dringend empfohlen, alle beigepackten Befestigungsschrauben zu nutzen und dass der Zweck aller anderen Befestigungsteile vollständig verstanden wird. In einigen Fällen wird mehr Befestigungsmaterial für AV-Geräte geliefert, um verschiedene Gerätemodelle aufzunehmen und Konfigurationen einzurichten. Der Installateur muss sich davon überzeugen, dass das mitgelieferte Befestigungsmaterial für jede spezifische Installation geeignet ist. Das mit dem Produkt gelieferte Befestigungskit ist möglicherweise nicht für alle Wände geeignet. Wenn Befestigungsschrauben oder andere mitgelieferte Teile für eine sichere Installation nicht ausreichen, wenden Sie sich bitte an einen Fachmann oder an Ihren lokalen Eisenwarenhändler.

Hinweise zur Gefahrenabwehr

Nutzen Sie beim Verlegen von Kabeln das integrierte Kabelmanagement des Produkts und stellen Sie sicher, dass alle Kabel ordentlich und sicher sind. Vergewissern Sie sich, dass die Kabel keine beweglichen Teile des Produkts im Betrieb stören. Bewegliche Teile der Halterung können Verletzungen durch Quetschungen der Finger oder anderer Körperteile herbeiführen. Besondere Aufmerksamkeit sollte den beweglichen Teilen während der Montage und der Ausrichtung gewidmet werden. Unmittelbar nach der Montage sollten Sie prüfen, ob alle Teile sicher befestigt wurden. Prüfen Sie, ob alle benötigten Schrauben montiert und entsprechend festgezogen sind.

Betrieb, Wartung und Entsorgung

Wir empfehlen, das Produkt und seine Befestigungspunkte so häufig wie möglich (nicht seltener als im Abstand von 6 Monaten) zu überprüfen, um die Sicherheit zu gewährleisten. Bitte helfen Sie mit und entsorgen Sie die Verpackung sowie alle abgebauten Teile ordnungsgemäß und umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Wenden Sie sich im Zweifelsfall an einen professionellen AV-Installateur oder eine andere entsprechend qualifizierte Person.

DE B-Tech AV Mounts empfiehlt, dass dieses Produkt durch einen qualifizierten AV-Techniker oder eine andere Person mit geeigneter Qualifikation installiert wird. B-Tech AV Mounts, ihre Distributoren und Händler können nicht für durch fehlerhafte Montage verursachte Beschädigung oder Verletzung haftbar bzw. verantwortlich gemacht werden. Dieses Produkt muss auf einem geeigneten Untergrund montiert werden und darf nur bis zum angegebenen Höchstgewicht verwendet werden.

BITTE FÜR ZUKÜNFTIGE HINWEISE AUFBEWAHREN

Geeignet für Belastungen bis zu 50kg

BENÖTIGTE WERKZEUGE

Bohrmaschine

10mm.Steinbohrer

oder 6mm Holzbohrer

Bleistift

13mm Schraubenschlüssel oder Steckschlüssel

Schraubendreher

Ortungsgerät

(Optional)

MONTAGE ANLEITUNG

Befestigen Sie Artikel 1 an der Wand, indem Sie eine der folgenden Methoden anwenden:

i. Beton / Ziegelsteinwand

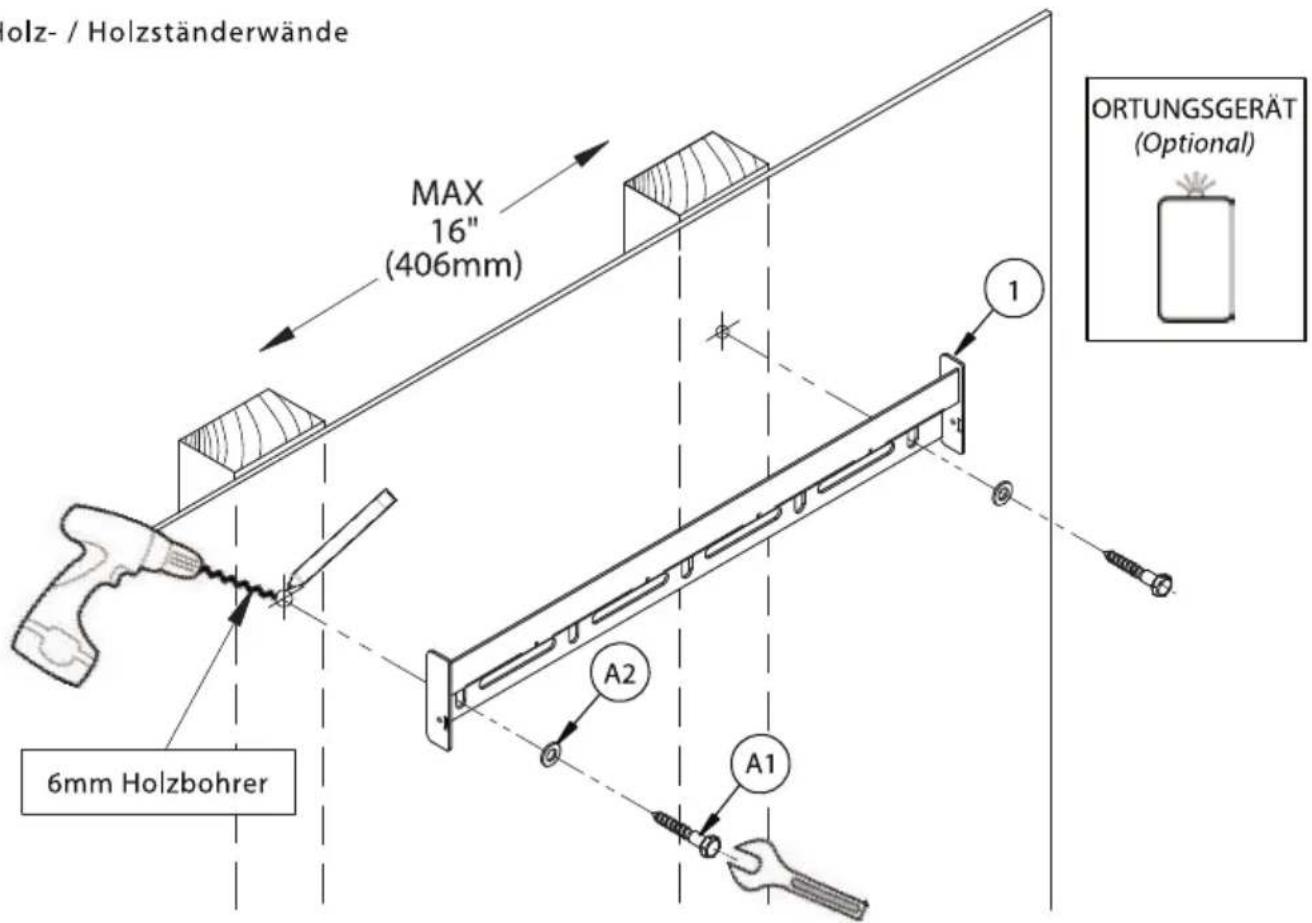

ii. Holz- / Holzständerwände

2 INTERFACE ARME AM BILDSCHIRM BEFESTIGEN

Befestigen Sie die Artikel 2&3 an der Rückseite des Bildschirms, indem Sie die Artikel A-M verwenden.

Hinweis: Versichern Sie sich, dass die Arme in die richtige Richtung zeigen und Sie die gleichen Löcher an beiden Armen verwenden.

Verwenden Sie Abstandhalter (Artikel K, L und M) für Bildschirme mit Aussparungen

Bitte beziehen Sie sich auf das Handbuch des Bildschirmherstellers, für die Montageanleitung und Luftzirkulation.

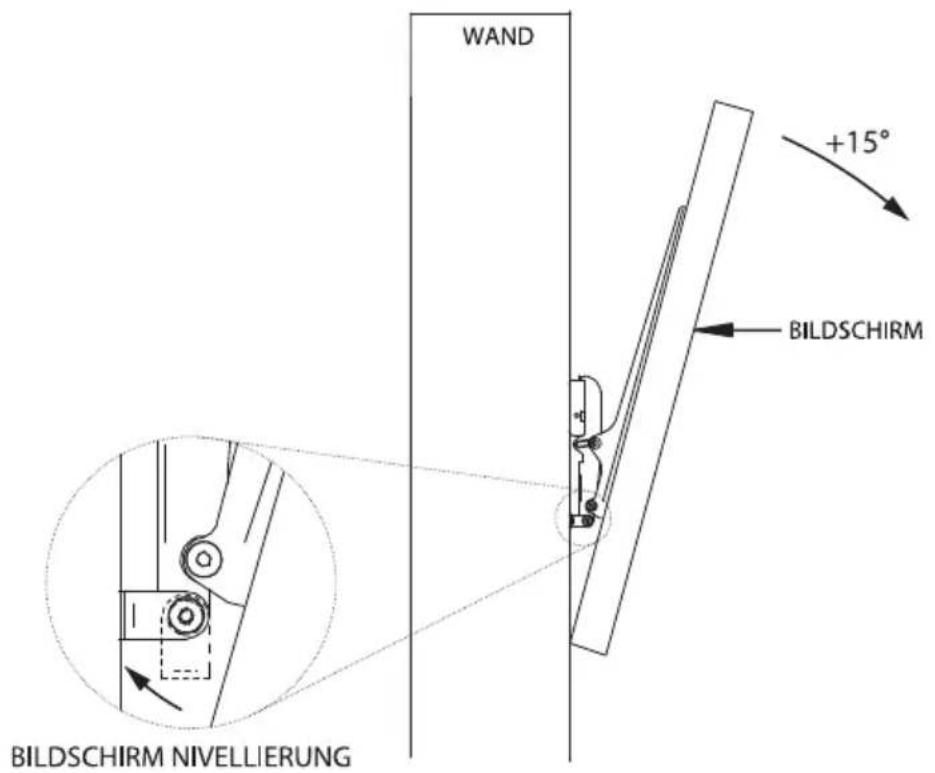

3 EINSTELLUNG UND VERRIEGELUNG DER NEIGUNG

Um den Neigungswinkel zu setzen, lösen Sie die Sechskantschrauben auf der Aussenseite von Artikel 2&3 und stellen anschließend die Neigeposition des Armes ein. Ziehen Sie die

Sechskantschrauben wieder an, um die Neigung zu fixieren.

Hinweis: Stellen Sie sicher, dass der Neigungswinkel an beiden Interface Armen gleichgesetzt ist.

4 BILDSCHIRM AN WANDPLATTE MONTIEREN

Bildschirm an Artikel 1 einhängen (Dies kann zwei Personen erfordern).

5. EINSTELLUNG DER NEIGUNG

Um den Bildschirm erneut einzustellen, wiederholen Sie Schritt 3&4.

6. SEITLICHE AUSRICHTUNG

Falls erforderlich, justieren Sie den Bildschirm nach links oder rechts auf der Wandplatte.

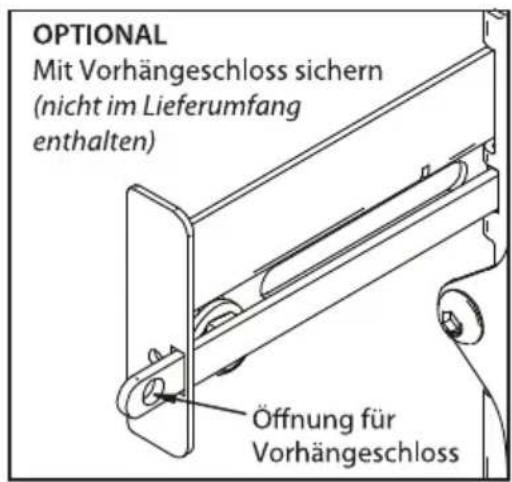

7. VERRIEGELUNGSSCHIENE EINSETZEN

Um den Bildschirm an der Halterung zu sichern, schieben Sie Artikel 4 in Artikel 1 und durch Artikel 2&3. Befestigen Sie Artikel 5, um Artikel 4 mit Artikel 1 zu fixieren.

BTV511 ABMESSUNGEN

BITTE FÜR ZUKÜNFTIGE HINWEISE AUFBEWAHREN

VORDERANSICHT

DIESE ANLEITUNGEN SIND NUR ALS LEITFADEN VORGESEHEN. B-TECH ÜBERNIMMT

KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER IN DIESEM DOKUMENT ENTHALTENEN INFORMATIONEN
