Produkttyp	Deckenhalterung für gebogene Videowand
Modell	BT8343
Marke	B-Tech
Empfohlene Bildschirmgröße	32" - 70"
Maximale Traglast pro Bildschirm	50 kg (110 lbs)
VESA-Kompatibilität	200 mm, 400 mm (über Adapterarme erweiterbar)
Winkeleinstellung zwischen Bildschirmen	±45°
Montageausrichtung	Hoch- oder Querformat
Material	Stahl
Farbe	Schwarz
Abmessungen (Deckenplatte)	ca. 157,5 mm x 127 mm
Rohrlängen (verfügbar)	25 cm, 50 cm, 100 cm, 150 cm, 200 cm, 300 cm
Schienenlängen (verfügbar)	50 cm, 70 cm, 100 cm, 150 cm, 175 cm, 200 cm, 300 cm
Gewicht (Halterung ohne Bildschirme)	ca. 15 kg (abhängig von Konfiguration)
Feinjustierung	Y-Achse ±25 mm, Z-Achse 20 mm, X-Achse seitlich
Sicherheitsfunktionen	Sicherheitsschrauben gegen unbefugte Demontage
Kabelführung	Integriert
Lieferumfang	Deckenplatte, Rohr, Schellen, Montageschienen, Winkelverbinder, Interface-Arme, Befestigungssatz, Inbusschlüssel
Wartungsintervall	Alle 6 Monate überprüfen
Reinigung	Mit trockenem, fusselfreiem Tuch
Garantie	Siehe Verkaufsstelle
Hersteller	B-Tech International Design and Manufacturing Ltd.

Häufig gestellte Fragen - BT8343 B-Tech

Welche Bildschirmgrößen sind mit dem BT8343 kompatibel?

Der BT8343 ist für Bildschirme von 32 bis 70 Zoll geeignet.

Wie schwer darf ein einzelner Bildschirm maximal sein?

Die maximale Traglast pro Bildschirm beträgt 50 kg (110 lbs).

Kann die Halterung auch für flache (nicht gebogene) Videowände verwendet werden?

Ja, die Halterung kann auch für flache Videowände verwendet werden, indem der Winkel der Winkelverbinder auf 0° eingestellt wird.

Wie stelle ich den Winkel der Bildschirme ein?

Der Winkel zwischen den Bildschirmen kann über die Winkelverbinder (Artikel F1) um ±45° eingestellt werden. Ziehen Sie nach der Einstellung alle Schrauben mit dem 5AF Inbusschlüssel (Artikel F6) fest.

Ist eine professionelle Installation erforderlich?

B-Tech empfiehlt dringend die Montage durch einen qualifizierten AV-Installateur oder eine andere entsprechend qualifizierte Person, da die Halterung schwer ist und eine unsachgemäße Installation zu Verletzungen führen kann.

Welche VESA-Standards werden unterstützt?

Die Halterung unterstützt VESA 200 mm und 400 mm über die mitgelieferten Interface-Arme. Für andere Abstände sind optionale Adapterarme erhältlich.

Wie reinige ich die Halterung?

Reinigen Sie die Halterung mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

Wie oft sollte die Halterung überprüft werden?

Überprüfen Sie die Halterung und alle Befestigungspunkte mindestens alle 6 Monate, um die Sicherheit zu gewährleisten.

Kann ich die Halterung selbst installieren?

Wenn Sie über ausreichende handwerkliche Fähigkeiten und das nötige Werkzeug verfügen, ist eine Selbstinstallation möglich. Beachten Sie jedoch die Sicherheitshinweise in der Anleitung und stellen Sie sicher, dass die Decke die Last tragen kann. Bei Unsicherheit einen Fachmann hinzuziehen.

Sind alle Montageteile im Lieferumfang enthalten?

Ja, das BT8343-Set enthält alle erforderlichen Teile wie Deckenplatte, Rohr, Schellen, Montageschienen, Winkelverbinder, Interface-Arme und Befestigungsschrauben. Nur Dübel für die Deckenbefestigung sind nicht im Lieferumfang enthalten.

BEDIENUNGSANLEITUNG BT8343 B-Tech

• Empfohlene Bildschirmgröße: 32" - 70"
• Maximale Traglast pro Bildschirm: 50 kg (110lbs)
• Geeignet für die Montage im Hoch- oder Querformat
- Winkeleinstellung: +/- 45° zwischen den Bildschirmen
- Sicherheitsschrauben verhindern die unbefugte Entfernung der Bildschirme
- Alle Montageteile im Lieferumfang enthalten

Hinweis: Diese Montageanleitung deckt verschiedene Installationen ab. Einige der abgebildeten Teile oder Verfahren sind für die Installation möglicherweise nicht erforderlich.

Informationen zu VESA® -Befestigungspunkten finden Sie auf Seite 5

(PRO BILDSCHIRM)

INHALTSVERZEICHNIS

Sicherheitshinweise zur Montage....2

Teileliste....4

Übliche Installation....6

Montageanleitung....7

Produktabmessungen....18

B-Tech Kontakt....20

SICHERHEITSHINWEISE ZUR MONTAGE UND BEDIENUNG

ACHTUNG: Diese Halterung ist nur zur Verwendung bis zum angegebenen Maximalgewicht geeignet. Verwendung mit Geräten, die schwerer als das Höchstgewicht sind, kann zu einer Instabilität führen, die mögliche Verletzungen verursacht.

Versuchen Sie nicht, dieses Produkt zu installieren, bevor Sie alle Anweisungen und Warnungen gelesen und richtig verstanden haben. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Bitte prüfen Sie sorgfältig, ob alle Teile laut Bedienungsanleitung vorhanden und in einwandfreiem Zustand sind - defekte Teile dürfen niemals verwendet werden. B-Tech AV Mounts, seine Distributoren und Händler sind nicht haftbar oder verantwortlich für Schäden oder Verletzungen, die durch unsachgemäße Installation, unsachgemäßen Gebrauch oder Nichtbeachtung dieser Sicherheitshinweise entstehen. In solchen Fällen erlöschen alle Garantien.

Erkundigen Sie sich bei der Verkaufsstelle nach Informationen über Garantien, Reparaturen oder Ersatz für dieses Produkt.

Allgemeines

B-TECH International Ltd. empfiehlt die Montage durch einen professionellen AV Installateur oder eine andere qualifizierte Person. Bei der Installation ist stets große Vorsicht geboten, da die meisten AV-Geräte fragil und möglicherweise schwer und leicht zu beschädigen sind, wenn sie fallen gelassen werden. Wenn Sie diese Anleitung nicht vollständig verstehen oder sich nicht sicher sind, wie das Produkt sicher befestigt wird, kontaktieren Sie bitte einen professionellen Installateur. Eine fehlerhafte Montage oder Verwendung dieser Halterung kann Verletzungen bis hin zum Tod nach sich ziehen.

Montieren Sie keine AV-Geräte, die die spezifische Gewichtsgrenze des zu installierenden Produkts überschreiten.

Diese Gewichtsgrenze wird auf jedem Produkt und seiner Verpackung deutlich angegeben und variiert von Produkt zu Produkt.

Platzierung

Montieren Sie die Halterung nur an geeigneten Standorten. Prüfen Sie vor der Installation die Tragfähigkeit des Untergrundes, da einige Untergründe nicht zur Montage von Lasten geeignet sind.

Warnung! Befestigen Sie das Produkt nur auf einem soliden Untergrund. Die Stabilität kann beeinträchtigt werden, wenn es an einer ungesicherten Oberfläche oder an Möbeln befestigt wird. Diese für die Verwendung in Innenräumen konzipierte Halterung eignet sich für die Installation in der Öffentlichkeit oder zu Hause. Wenn das Produkt in einer öffentlichen Umgebung oder an einem Ort mit viel Publikumsverkehr aufgestellt wird, stellen Sie sicher, dass es sich außerhalb der unmittelbaren Reichweite von Personen befindet.

Wenn AV Geräte oberhalb von Publikum oder in öffentlichen Laufwegen installiert werden, müssen alle Teile der Montage zusätzlich gegen Herabfallen gesichert werden. Beim Bohren von Löchern muss jeglicher Kontakt mit elektrischen Leitungen, Wasser- oder Gasrohren vermieden werden. Wir empfehlen die Nutzung eines Ortungsgerätes für Stromleitungen und andere versteckte Objekte. Bohren Sie nur, wenn Sie sich sicher sind, keine verdeckten Objekte zu beschädigen.

Befestigungsmaterial

Es wird dringend empfohlen, alle beigepackten Befestigungsschrauben zu nutzen und dass der Zweck aller anderen Befestigungsteile vollständig verstanden wird. In einigen Fällen wird mehr Befestigungsmaterial für AV-Geräte geliefert, um verschiedene Gerätemodelle aufzunehmen und Konfigurationen einzurichten. Der Installateur muss sich davon überzeugen, dass das mitgelieferte Befestigungsmaterial für jede spezifische Installation geeignet ist. Das mit dem Produkt gelieferte Befestigungskit ist möglicherweise nicht für alle Wände geeignet. Wenn Befestigungsschrauben oder andere mitgelieferte Teile für eine sichere Installation nicht ausreichen, wenden Sie sich bitte an einen Fachmann oder an Ihren lokalen Eisenwarenhändler.

Hinweise zur Gefahrenabwehr

Nutzen Sie bei Verlegen von Kabeln das integrierte Kabelführung des Produkts und stellen Sie sicher, dass alle Kabel in ordnungsgemäßem Zustand und sicher sind. Vergewissern Sie sich, dass die Kabel keine beweglichen Teile des Produkts im Betrieb stören. Bewegliche Teile der Halterung können Verletzungen durch Quetschungen der Finger oder anderer Körperteile herbeiführen. Besondere Aufmerksamkeit sollte den beweglichen Teilen während der Montage und der Ausrichtung gewidmet werden. Unmittelbar nach der Montage sollten Sie prüfen, ob alle Teile sicher befestigt wurden. Prüfen Sie, ob alle benötigten Schrauben montiert und entsprechend festgezogen sind.

Betrieb, Wartung und Entsorgung

Wir empfehlen, das Produkt und seine Befestigungspunkte so häufig wie möglich (nicht seltener als im Abstand von 6 Monaten) zu überprüfen, um die Sicherheit zu gewährleisten. Bitte helfen Sie mit und entsorgen Sie die Verpackung sowie alle abgebauten Teile ordnungsgemäß und umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. Wenden Sie sich im Zweifelsfall an einen professionellen AV-Installateur oder eine andere entsprechend qualifizierte Person.

DE B-Tech AV Mounts empfiehlt, dass dieses Produkt durch einen qualifizierten AV-Techniker oder eine andere Person mit geeigneter Qualifikation installiert wird. B-Tech AV Mounts, ihre Distributoren und Händler können nicht für durch fehlerhafte Montage verursachte Beschädigung oder Verletzung haftbar bzw. verantwortlich gemacht werden. Dieses Produkt muss auf einem geeigneten Untergrund montiert werden und darf nur bis zum angegebenen Höchstgewicht verwendet werden.

Aufgrund der verschiedenen Installationsmöglichkeiten ist die Anzahl der unten aufgeführten Optionen von der bestellten Halterung abhängig. Alle diese Komponenten können von Menschenhand bewegt oder getragen werden. Bitte seien Sie vorsichtig, um Verletzungen zu vermeiden, wenn Sie diese Komponenten vor und während der Installation oder bei der Deinstallation der Halterung handhaben.

DECKENHALTERUNG

BT7822

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
A1	DECKENPLATTE	1
A2	M8 x 69mm INNENSECHSKANTSCHRAUBE	1
A3	M6 x 8mm MADENSCHRAUBE	8
A4	DECKENPLATTENABDECKUNG	2
A5	M8 x 12mm SENKSCHRAUBE	1
A6	4AF INBUSSCHLÜSSEL	1
A7	5AF INBUSSCHLÜSSEL	1

BT7850-025Länge: 25cm	BT7850-050Länge: 50cm	BT7850-100Länge: 100cm
BT7850-150Länge: 150cm	BT7850-200Länge: 200cm	BT7850-300Länge: 300cm

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
B1	ROHR	1
B2	ABDECKKAPPE	1

SCHELLE BT7051 / BT7052 / BT7841

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
C1	SCHELLE	1
C2	M8 x 15mm MADENSCHRAUBE	4
C3	M8 x 65mm SICHERHEITSBOLZEN	1
C4	M8 FEDERSCHEIBE	9
C5	SCHELLENABDECKUNG (HÄLFTE)	2
C6	M8 x 12mm SENKSCHRAUBE	8
C7	4AF INBUSSCHLÜSSEL	1
C8	5AF INBUSSCHLÜSSEL	1

SCHELLENBEFESTIGUNGSSATZ

BT8390-CFK

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
D1	SCHELLENBEFESTIGUNGSPLATTE	1
D2	M8 GLEITMUTTER	4
D3	M8 x 12mm SENKSCHRAUBE	8
D4	3AF INBUSSCHLÜSSEL	1

MONTAGESCHIENE

BT8390-050Länge: 50cm	BT8390-070Länge: 70cm	BT8390-100Länge: 100cm
BT8390-150Länge: 150cm	BT8390-175Länge: 175cm	BT8390-200Länge: 200cm
BT8390-300Länge: 300cm

ARTIKEL	ARTIKELBEZEICHNUNG	MENGEPre Packung
E1	MONTAGESCHIENE	1
E2	ABDECKKAPPE	2

WINKELVERSTELLVERBINDUNG

ART.	ARTIKELBEZEICHNUNG	MENGEPro Packung
F1	WINKELVERBINDER	1
F2	M8 x 16mm SCHRAUBE	4
F3	M8 UNTERLEGSCHEIBE	12
F4	M8 x 12mm SCHRAUBE	8
F5	M8 GLEITMUTTER	8
F6	5AF INBUSSCHLÜSSEL	1

BT8390-AAC

OPTIONAL

ROHRVERLÄNGERUNGSSATZ

BT7823

ART.	ARTIKELBEZEICHNUNG	MENGEPro Packaging

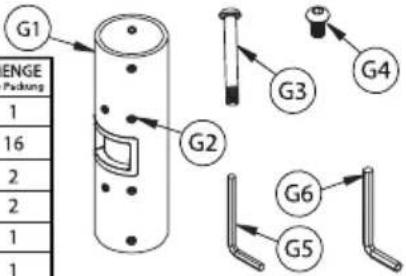

G1	INNENVERBINDER	1
G2	M10 x 12mm SCHRAUBE	6
G3	6AF INBUSSCHLÜSSEL	1

BT7824

ART.	TEILBEZEICHNUNG	MENGEPre Puckung
G1	AUßENVERBINDER	1
G2	M8 MADENSCHRAUBE	16
G3	M8 x 60mm SCHRAUBE	2
G4	M8 x 12mm SCHRAUBE	2
G5	4AF INBUSSCHLÜSSEL	1
G6	5AF INBUSSCHLÜSSEL	1

INTERFACE-SATZ

ART.	ARTIKELBEZEICHNUNG	MENGE Pre Packung
H1	INTERFACE-ARM - LINKS	1
H2	INTERFACE-ARM - RECHTS	1
H3	M6 x 8mm HEX-SCHRAUBE**	4
H4	4AF INBUSSCHLÜSSEL**	1
H5	5AF LANGER INBUSSCHLÜSSEL	1
BILDSCHIRM-BEFESTIGUNGSSATZ
A	M4 x 12mm SCHRAUBE*	4
B	M4 x 25mm SCHRAUBE*	4
C	M4 x 40mm SCHRAUBE*	4
D	M6 x 16mm SCHRAUBE	4
E	M6 x 25mm SCHRAUBE	4
F	M6 x 40mm SCHRAUBE	4
G	M8 x 16mm SCHRAUBE	4
H	M8 x 25mm SCHRAUBE	4
I	M8 x 40mm SCHRAUBE	4
J	UNTERLEGPLATTE*	4
K	5mm ABSTANDHALTER	4
L	13mm ABSTANDHALTER	4
M	24mm ABSTANDHALTER	4
N	M6 UNTERLEGSCHEIBE***	4

*Nicht enthalten bei BT8390-VESA400MAF
**Nicht enthalten bei BT8390-VESA400MAF,
BT8390-VESA200F, BT8390-VESA400F
***Nur enthalten bei BT8390-VESA400MAF

OPTIONAL

INTERFACE-ADAPTERARME

ART.	ARTIKELBEZEICHNUNG	MENGEPre Packung
11	ADAPTER-ARME	2
12	M8 x 12mm SCHRAUBE	4

Interface-Arme für den Bildschirm

BT8390-VESA200F VESA 200mm	BT8390-VESA200T VESA 200mm	BT8390-VESA400MAF VESA 400mm
BT8390-VESA400F VESA 400mm	BT8390-VESA400T VESA 400mm
Interface-Arme für den Bildschirm Pro Bildschirm	Interface Arm Satz
Bildschirm-Befestigungssatz

Bildschirm-Befestigungssatz

ÜBLICHE INSTALLATION

Installation eines gebogenen 3 x 2 Videowand mit VESA 400 Armen

Kreuzschlitz- schraubendreher

Wasserwaage (optional)

OPTIONAL MONTAGE EINER ROHRVERLÄNGERUNG

BT7823 INNENVERBINDER FÜR ROHRE

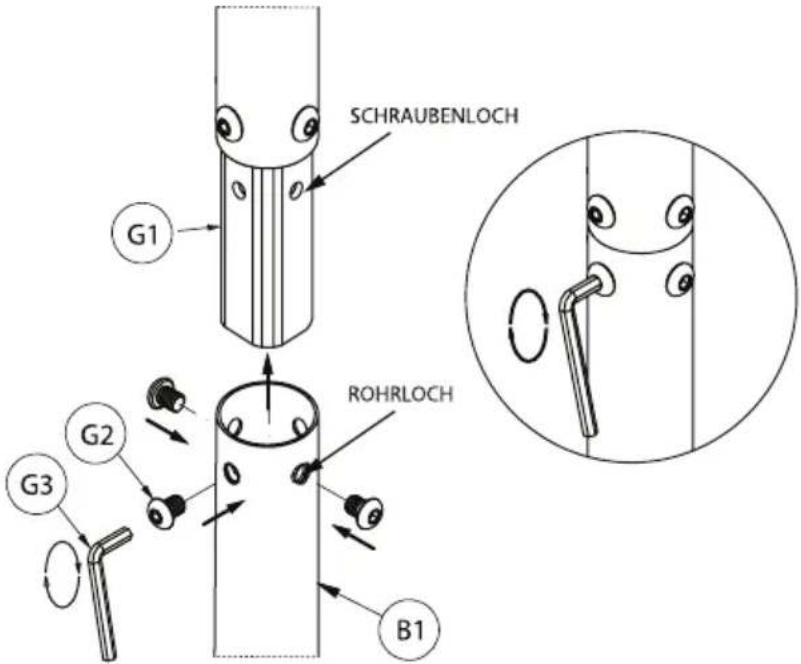

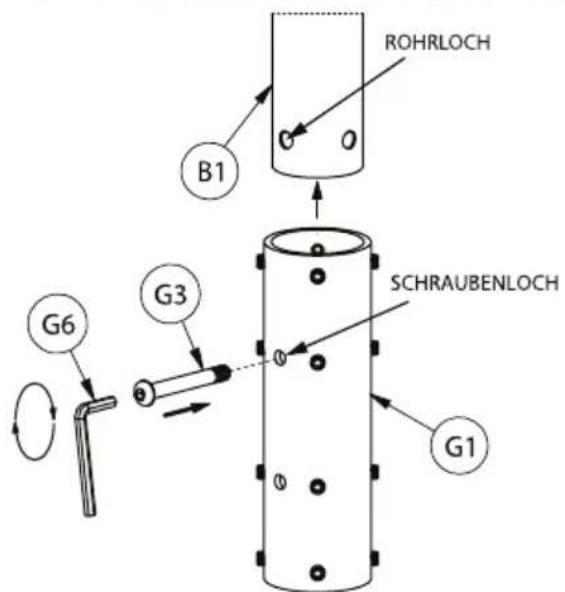

i. Setzen Sie Artikel G1 in die Unterseite von Artikel B1 ein, wobei Sie die oberen Schraubenlöcher von Artikel G1 auf die Löcher an der Unterseite des Rohrs ausrichten.
ii. Setzen Sie Artikel G2 durch die Rohrlöcher in Artikel G1 ein.

iii. Schieben Sie Artikel B1 auf die Unterseite von Artikel G1 und richten Sie die unteren Schraubenlöcher von Artikel G1 auf die Löcher am Rohr (Artikel B1) aus.
iv. Setzen Sie Artikel G2 in die Rohrlöcher ein und ziehen Sie alle Schrauben fest.

BT7824 AUßENVERBINDER FÜR ROHRE

i. Setzen Sie Artikel B1 in die Oberseite von Artikel G1 ein wobei Sie das obere Schraubenloch auf das Loch im Rohr ausrichten.
ii. Führen Sie Artikel G3 oder Artikel G4 durch das obere Schraubenloch ein.

Hinweis: Artikel G3 kann durch Artikel G4 ersetzt werden, um die Kabel nicht zu behindern.

iii. Setzen Sie Artikel B1 in die Unterseite von Artikel G1 ein und richten Sie das untere Schraubenloch mit dem Rohrloch aus.
iv. Führen Sie Artikel G3 oder Artikel G4 durch das untere Schraubenloch ein und ziehen Sie alle Schrauben fest.

v. Ziehen Sie Artikel G2 an beiden Rohren fest.

MONTAGEANLEITUNG

1 MONTAGE DER SCHELLEN AUF DIE SCHIENEN

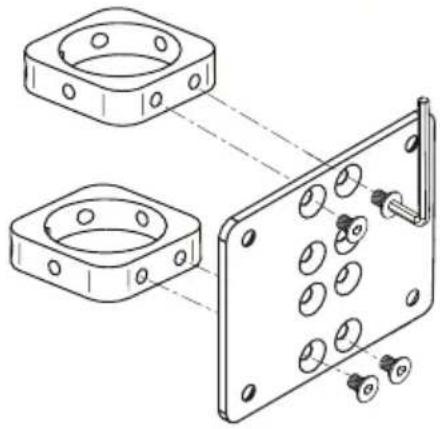

i. Befestigen Sie Artikel C1 an ArtikelD1.

Hinweis: Stellen Sie sicher, dass die Artikel C2 auf der Rückseite von Teil C1 angebracht werden.

Montage mit 2 Einzelschellen

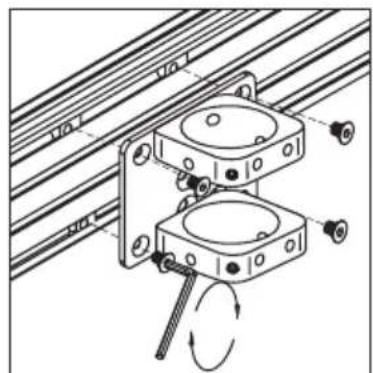

ii. Setzen Sie 2x Artikel D2 in die obere Führungsnut von Artikel E1 und 2x Artikel D2 in die untere Führungsnut ein.

Bei Verwendung einer einzelnen

Deckenhalterung:

Bringen Sie die Schellenbefestigungsplatte

mittig auf der Schiene an.

Bei Verwendung von zwei oder mehr

Deckenbefestigungen nutzen Sie gleiche

Abstände zwischen den

Schellenbefestigungsplatten auf der Schiene.

Hinweis: Der maximale Abstand für die

Deckenbefestigung beträgt 1500 mm.

iii. Befestigen Sie Artikel D1 an Artikel E1, indem Sie Artikel D3 an Artikel D2 festziehen.

2. BEFESTIGUNG DER WINKELVERBINDER AN DEN HALTERUNGSSCHIENEN

i. Setzen Sie 4 x Artikel F5 in das Ende von Artikel E1 ein (2 in jede mittlere Führungsnut).

ii. Montieren Sie die Artikel F2 und F3 an Artikel F1.
Hinweis: Ziehen Sie die Schrauben und Unterlegscheiben nicht ganz fest.

iii. Verbinden Sie Artikel F1 mit Artikel E1 mit Hilfe der Artikel F3, F4 und F5, während die Schienen flach auf dem Boden liegen.

Hinweis: Vergewissern Sie sich, dass alle Schienen an denselben Positionen an Artikel F1* befestigt sind.

*Hinweis: Die Schienenpositionen, die bei Artikel F1 verwendet werden, sind abhängig von der Größe der verwendeten Bildschirme.

Um die Position der Fixierung an der Schiene zu bestimmen, geben Sie unter contact: [e-mail] bitte die Bildschirmgröße, die Schraubenlänge, die Länge der Schiene und den Kurvenwinkel der Installation an.

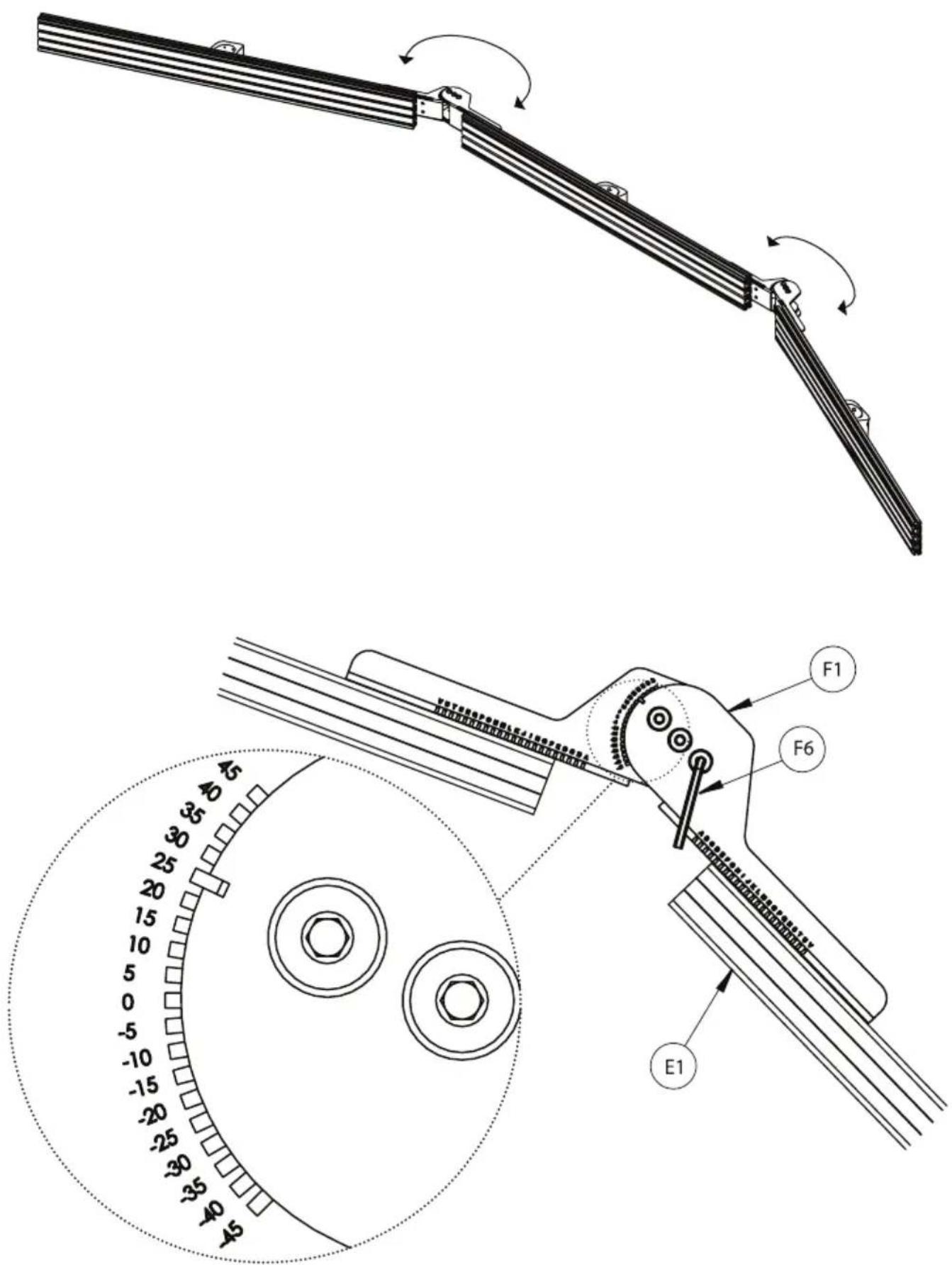

3. EINSTELLEN DES WINKELS

Stellen Sie den gewünschten Winkel an Artikel F1 ein und ziehen Sie alle Schrauben mit Artikel F6 fest.

4.

MONTAGE DER DECKENHALTERUNGSPLATTEN

Befestigen Sie Artikel A1 mit geeigneten Dübeln (nicht im Lieferumfang enthalten) an der Decke.

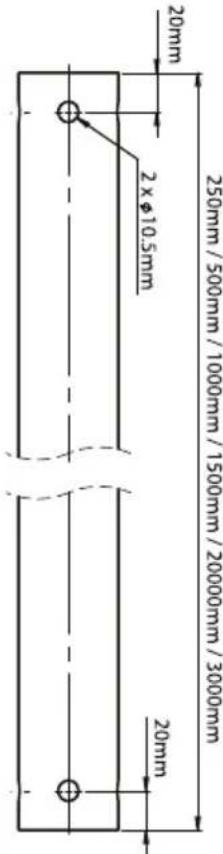

ABMESSUNG DER DECKENBEFESTIGUNGSPLATTE

Hinweis: Wählen Sie den Abstand zwischen den Artikel A1 dem Abstand der Artikel C1 auf Artikel E1 entsprechend.

BEFESTIGUNG DES ROHRS AN DER DECKENPLATTE

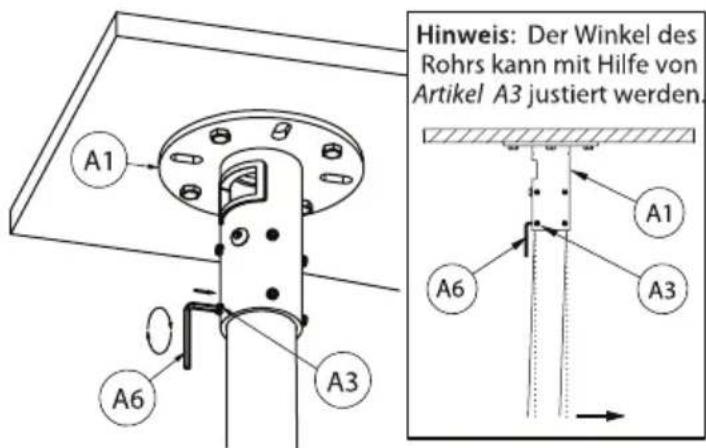

i. Setzen Sie Artikel B1 in Artikel A1 ein und befestigen Sie es mit Artikel A2.

OPTIONAL

Kann Artikel A2 durch Artikel A5 ersetzt werden, um keine Kabel zu blockieren.

WARNUNG!

Vergewissern Sie sich, dass Artikel A2 oder Artikel A5 richtig angebracht ist, bevor Sie AV-Geräte anbringen.

ii. Ziehen Sie Artikel A3 unter Nutzung von Artikel A6 fest.

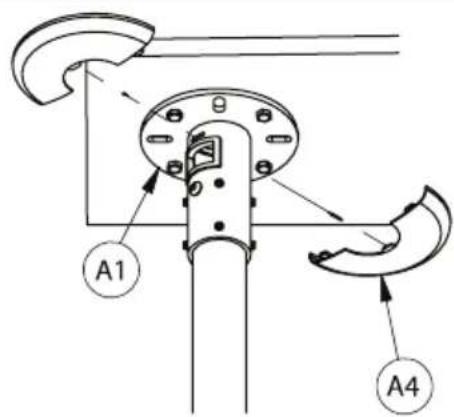

iii. Befestigen Sie Artikel A4 an Artikel A1.

6.

BEFESTIGUNG DER SCHIENEN

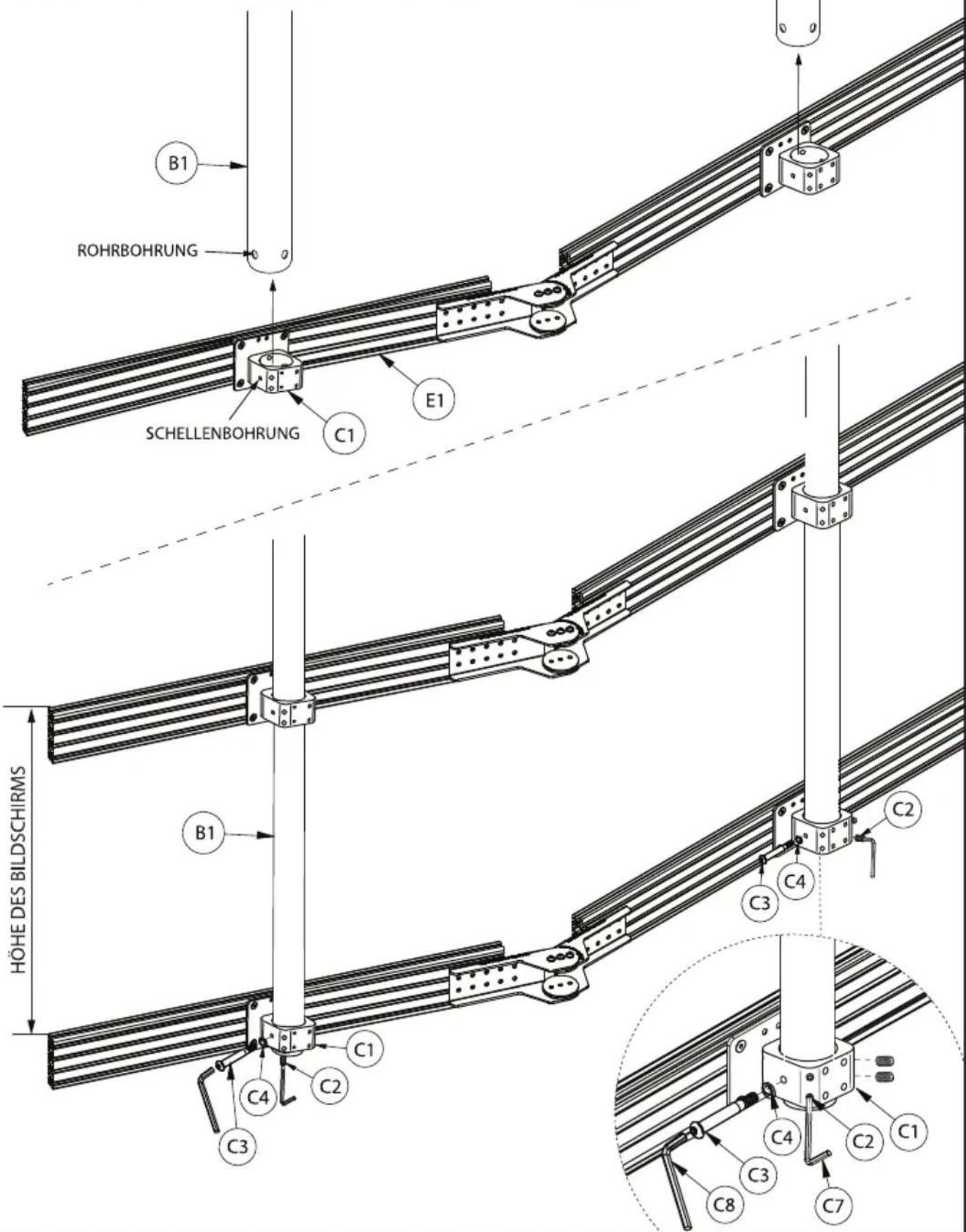

i. Schieben Sie die Artikel C1 und E1 auf das Artikel B1 und richten Sie dabei die Bohrung des Rohrs auf die Bohrung der Schelle aus.

ii. Befestigen Sie Artikel C2.
iii. Führen Sie Artikel C3 durch Artikel C1 und B1 ein, um die Schiene zu sichern.

iv. Befestigen Sie Artikel C5 an Artikel C1.

v. Setzen Sie Artikel E2 auf Artikel E1 ein.

iv Schieben Sie die Unterschiene auf Artikel B1.
Richten Sie das Rohrloch auf den Schellenloch aus.
Befestigen Sie die Artikel C2 auf den Rückseiten von Artikel C1.
v. Stecken Sie Artikel C3 durch Artikel C1 & B1 um die Schiene an dem Rohr zu befestigen.
vi. Befestigen Sie Artikel E2 an die Enden von Artikel E1 und C5 auf Artikel C1.

7 BEFESTIGEN DER INTERFACE-ARME AM BILDSCHIRM

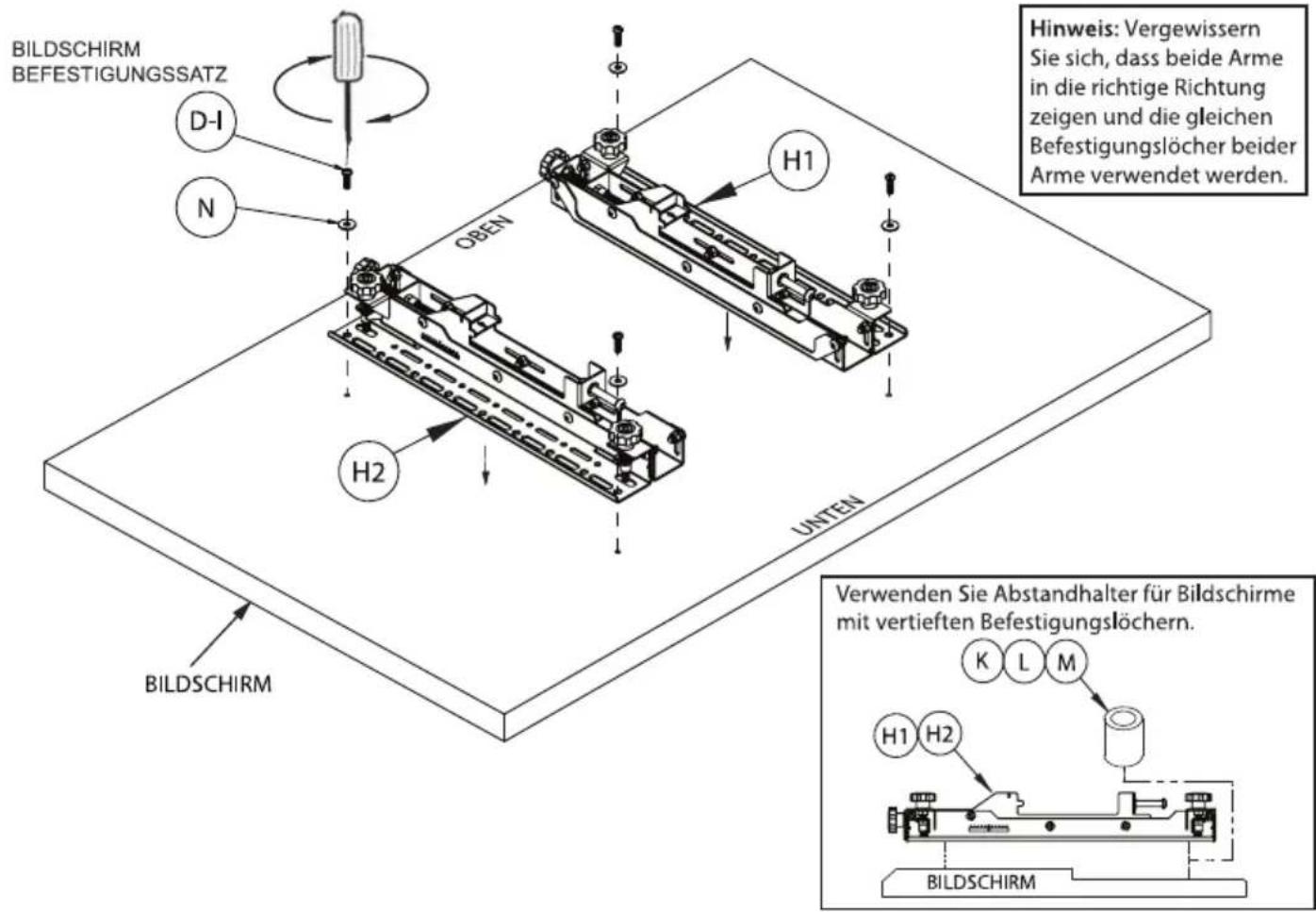

Befestigen Sie die Artikel H1 und H2 mit den Artikeln D & N an der Rückseite des Bildschirms.

OPTIONAL ADAPTERARME

ADAPTERARME AN DEN INTERFACE-ARMEN BEFESTIGEN

i. Verwenden Sie Artikel I2, um Artikel I1 mit den Artikel H1 und H2 zu verbinden. ii. Befestigen Sie Artikel I1 mit Hilfe des Bildschirmbefestigungssatzes am Bildschirm.

MONTAGE BEI VERTIKALER AUSRICHTUNG

BILDSCHIRME IN DIE MONTAGESCHIENE EINHÄNGEN

i. Hängen Sie den ersten Bildschirm mit Hilfe von Artikel H1 & H2 zentral auf Artikel B1.

ii. Mit Hilfe einer Wasserwaage können Sie den Bildschirm mit dem Y-Achsen Einstellrad an Artikel H1 & H2 parallel zum Boden ausrichten*

*Nur möglich mit Feinjustage-Armen - Siehe Seite 17.

iii. Sobald der erste Bildschirm ausgerichtet ist, montieren Sie die übrigen Bildschirme an die Schiene.

HINWEIS: Beim montieren von 3 oder mehr Bildschirmen, befestigen Sie den ersten Bildschirm zentral auf die untere Schiene.

9. BILDSCHIRMAUSRICHTUNG MIT FEINJUSTAGE

Starten Sie an der unteren Schiene, hängen Sie die übrigen Bildschirme auf die Schienen, nutzen Sie ein Lot zur Ausrichtung. Nachdem Sie alle Bildschirme befestigt haben, benutzen Sie die Y & Z Feinjustage-Knöpfe an Artikel H1 & H2 zum nivellieren und ausrichten.

Verwenden Sie die Tiefenanpassung* (Z-Achsenrad), um die Vorderseite des Bildschirms auszurichten.

Verwenden Sie die seitliche Einstellung (X-Achse), um die Seiten der Bildschirme auszurichten.

Verwenden Sie die Höhenanpassung* (Y-Achsenrad), um die Unter-/Oberseite der Bildschirme auszurichten.

*Für starre und neigbare Arme verwenden Sie die Höheneinstellschrauben an der Oberseite der Artikel H1 und H2 (siehe Seite 16), um die Bildschirme zu nivellieren.

Einstellräder sind auch mit 6mm Inbusschlüssel kompatibel

Justierlinien für die genaue Ausrichtung der Y- und Z-Achse des Bildschirms

Gesamteinstellung der

Y-Achse: +/-25mm

Gesamteinstellung der

Z-Achse: 20mm

Hinweis: Leichter Druck in die gewünschte Laufrichtung hilft bei der Einstellung der Räder bei Verwendungen schwererer Bildschirme.

10 SICHERN DER BILDSCHIRME

Sobald die Bildschirme ausgerichtet sind, ziehen Sie die Sicherheitsschrauben an der Unterseite der Artikel H1 und H2 an.

WARNUNG! Wenden Sie sich an einen professionellen AV-Installateur oder eine andere entsprechend qualifizierte Person für die weitergehende Nutzung oder die Demontage von Geräten nach der Installation.

BT8343 ABMESSUNGENJE nach Installationsanforderung enthält das BT8343 Deckenhalterungsset für gebogenen Videowand eine Auswahl der folgenden Produkte
DECKENHALTERUNG	VERLÄNGERUNGSROHR
BT7822RÜCKANSICDRAUFSICHT 157.5mm 45mm 4x 10.5mm 10.5mm 100mm 127mm	BT7850
MONTAGESCHIENEN
500mm / 700mm / 1000mm / 1500mm / 1700mm / 2000mm / 3000mm*505mm / 705mm / 1005mm / 1505mm / 1705mm / 2005mm / 3005mm (mit Abdeckkappe)*Montageschienen können auf Maß geschnitten geliefert werden30mm30mm30mm8.2mm30mm
DIESE ANLEITUNG IST NUR ZUR ORIENTIERUNG GEDACHT UND B-TECH ÜBERNIMMT KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER ANGABEN IN DIESEM DOKUMENT.

BT8343 ABMESSUNGEN

Je nach Installationsanforderung enthält das BT8343 Deckenhalterungsset für gebogenen Videowand eine Auswahl der folgenden Produkte.

BITTE GUT AUFBEWAHREN

INTERFACE-ARME

BT8390-VESA200F

DIESE ANLEITUNG IST NUR ZUR ORIENTIERUNG GEDACHT UND B-TECH ÜBERNIMMT KEINE HAFTUNG FÜR DIE RICHTIGKEIT DER ANGABEN IN DIESEM DOKUMENT.

KONTAKT:

[e-mail]

©2022 B-Tech International Design and Manufacturing Ltd. Alle Rechte vorbehalten.

B-Tech AV Mounts ist eine Abteilung von B-Tech International Design and Manufacturing Ltd.

B-Tech AV Mounts und das B-Tech-Logo sind eingetragene Warenzeichen.

Alle anderen Marken und Produktnamen sind Marken der jeweiligen Eigentümer.

Die Abbildungen dienen nur zur Veranschaulichung. E&OE.

Hergestellt von:
