Produkttyp	Gefrierschrank (Standgerät)
Marke	Nabo
Modell	GS 1070
Energieversorgung	220-240V / 50Hz
Klimaklasse	SN, N, ST, T (Umgebungstemperaturbereich: +10°C bis +43°C)
Gefriersternbewertung	4-Sterne (***)
Temperaturregelung	Thermostatknopf mit Einstellungen: Kalt, Mittel, Kälter
Gefriervermögen	Nicht im Handbuch angegeben; typisch für ähnliche Modelle
Abtaumethode	Manuelles Abtauen
Türanschlagwechsel	Ja, von rechts nach links wechselbar
Verstellbare Füße	Ja, vordere Nivellierfüße
Innenliegende Schubladen	Mehrere Schubladen zur Aufbewahrung von Gefriergut
Eiswürfelschale	Inklusive
Kältemittel	R600a (Isobutan), entflammbar
Energiespartipps	Von Wärmequellen fernhalten, Türöffnungen minimieren, Temperatur richtig einstellen
Reinigungshäufigkeit	Alle zwei Monate; Kondensator jährlich reinigen
Verfügbarkeit von Ersatzteilen	Thermostate, Sensoren, Platinen, Lichtquellen, Türgriffe, Scharniere, Tabletts, Körbe, Dichtungen (mindestens 7-10 Jahre nach letzter Modellveröffentlichung erhältlich)
Sicherheitsmerkmale	Kindersicherungen an alten Türen, Warnhinweise für entflammbares Kältemittel, elektrische Sicherheit
Installationsabstände	Mindestens 100 mm Seiten, 50-70 mm Rückseite, 100 mm Oberseite, 160° Türöffnungswinkel

Häufig gestellte Fragen - GS 1070 Nabo

Wie stelle ich die Temperatur an meinem Nabo GS 1070 Gefrierschrank ein?

Der Thermostatknopf am Bedienfeld regelt die Temperatur. Eine mittlere Einstellung (Mittel) ist für die meisten Bedingungen geeignet. Drehen Sie den Knopf nach Bedarf auf Kalt (wärmer) oder Kälter (kälter).

Was soll ich tun, wenn der Gefrierschrank nicht startet oder funktioniert?

Überprüfen Sie zuerst, ob das Gerät eingeschaltet und der Netzstecker richtig eingesteckt ist. Überprüfen Sie die Sicherung und ersetzen Sie sie bei Defekt. Wenn die Steckdose defekt ist, wenden Sie sich an einen qualifizierten Elektriker. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt 'Was tun, wenn...' im Handbuch.

Wie oft und wie sollte ich den Gefrierschrank abtauen?

Tauen Sie mindestens einmal im Monat ab, oder alle zwei Wochen, wenn die Tür häufig geöffnet wird. Entfernen Sie die Lebensmittel, öffnen Sie die Tür und lassen Sie das Eis schmelzen. Sie können eine Schale mit warmem Wasser (ca. 50°C) hineinstellen, um den Vorgang zu beschleunigen. Verwenden Sie keine scharfen Gegenstände oder Heizgeräte.

Kann ich kohlensäurehaltige Getränke oder verschlossene Behälter im Gefrierschrank lagern?

Nein, stellen Sie keine kohlensäurehaltigen oder sprudelnden Getränke in den Gefrierschrank, da sie Druck aufbauen und explodieren können, was zu Schäden am Gerät führt.

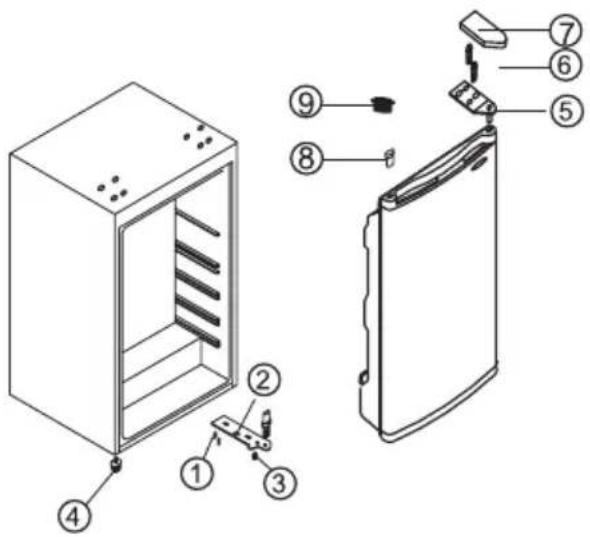

Wie kann ich die Türanschlagrichtung wechseln?

Die Tür ist von rechts nach links wechselbar. Sie benötigen einen 8-mm-Steckschlüssel, einen Kreuzschlitzschraubendreher und einen Spachtel. Befolgen Sie die Schritt-für-Schritt-Anleitung im Handbuch: Entfernen Sie die Scharniere, übertragen Sie die Komponenten und befestigen Sie sie auf der gegenüberliegenden Seite.

Welche Temperatureinstellung wird für den Gefrierschrank empfohlen?

Die empfohlene Einstellung ist Mittel. Für kältere Temperaturen drehen Sie auf Kälter. Eine kältere Einstellung erhöht den Energieverbrauch und kann an heißen Tagen zu einem Dauerlauf des Kompressors führen.

Wie reinige ich den Gefrierschrank richtig?

Ziehen Sie den Netzstecker und entfernen Sie die Lebensmittel. Reinigen Sie Innenraum und Zubehör mit lauwarmem Wasser und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel oder Dampf. Trocknen Sie alles gründlich, bevor Sie das Gerät wieder einschalten. Reinigen Sie den Kondensator auf der Rückseite jährlich mit einer weichen Bürste.

Was bedeuten die Klimaklassen (SN, N, ST, T)?

Diese geben den Umgebungstemperaturbereich an, in dem der Gefrierschrank optimal arbeitet: SN (+10°C bis +32°C), N (+16°C bis +32°C), ST (+16°C bis +38°C), T (+16°C bis +43°C). Die Verwendung des Gefrierschranks außerhalb dieser Bereiche kann die Leistung beeinträchtigen.

Wie sollte ich Gefrierware für beste Qualität lagern?

Lagern Sie tiefgekühlte Lebensmittel so schnell wie möglich nach dem Kauf. Halten Sie die Verpackungen luftdicht und etikettieren Sie sie mit Datum. Überschreiten Sie nicht die vom Hersteller empfohlenen Lagerzeiten. Einmal aufgetaute Lebensmittel sollten nicht wieder eingefroren werden.

Was soll ich tun, wenn sich starker Frost an der Türdichtung bildet?

Starker Frost an der Türdichtung deutet auf eine schlechte Abdichtung hin. Erwärmen Sie die undichten Stellen vorsichtig mit einem Haartrockner auf Kaltstufe und formen Sie die Dichtung von Hand neu, bis sie richtig sitzt. Stellen Sie sicher, dass die Tür fest schließt.

BEDIENUNGSANLEITUNG GS 1070 Nabo

Informationen zur Sicherheit und Warnhinweise --2

Gerätebeschreibung 8

Bedienfeld 9

Erste Benutzung und Installation ----10

Tägliche Nutzung 11

Hilfreiche Tipps und Tricks ----11

Reinigung und Pflege----12

Was tun, wenn... 13

Türöffnung versetzen----14

Entsorgung des Geräts----15

Informationen zur Sicherheit und Warnhinweise

Zu Ihrer eigenen Sicherheit und ordnungsgemäßen Verwendung lesen Sie bitte vor Installation und erstmaligem Gebrauch des Geräts das Benutzerhandbuch sorgfältigGe durch, einschließlich der Hinweise und Warnungen. Zur Vermeidung von unnötigen Fehlern und Unfällen ist es erforderlich, dass alle Personen, die das Gerät verwenden, hinreichend vertraut sind mit dessen Betrieb und seinenhi Sicherheitsmerkmalen. Bewahren Sie diese Anleitungen sorgfältig auf und stellen Sie sicher, dass diese beim Gerät verbleiben, wenn dieses verstellt oder verkauft wird, damit jeder, der das Gerät im Laufe seiner Lebenszeit verwendet, ausreichend über dessen korrekte Inbetriebnahme und Sicherheit informiert ist.

Sicherheit für Kinder und Menschen mit Gebrechen

- Nach EN-Norm

Dieses Gerät kann von Kindern von 8 Jahren und älter sowie Personen mit eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie eine Beaufsichtigung bzw.

Anweisung für die Nutzung der Maschine auf sichere Weise erfahren und die Risiken gekannt haben. Die Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Nach IEC-Norm

Dieses Gerät ist nicht für die Verwendung von Personen (auch Kinder) geeignet, die körperlich, sensorisch oder geistig behindert sind oder keine nötige Erfahrung oder ausreichend Kenntnis von dem Produkt haben, außer sie von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten haben oder von dieser beaufsichtigt werden.

- Es besteht Erstickungsgefahr, bewahren Sie sämtliches Verpackungsmaterial außerhalb der Reichweite von Kindern auf.

- Ziehen Sie den Stecker aus der Buchse, wenn Sie das Gerät entsorgen, schneiden Sie das Verbindungskabel (so nah am Gerät wie möglich) ab und entfernen Sie die Tür, um zu vermeiden, dass spielende Kinder Stromschläge erhalten, wenn sie sich darin einschließen.

- Wenn Sie das Gerät mit Magnettürverschluss gegen ein älteres Gerät mit Schnappschloss an der Tür oder an dem Deckel austauschen, achten Sie bitte darauf, das Schnappschloss unbrauchbar zu machen, bevor sie es entsorgen. Dadurch wird die Gefahr vermieden, dass für Kinder daraus eine Todesfälle wird.

Allgemeine Sicherheitsvorschriften

- WARNUNG - Dieses Gerät ist für den Haushalt und liche Anwendungen vorgesehen, z. B.:

-Mitarbeiter-Küchenbereiche in Läden, Büros und anderen Arbeitsumgebungen.

-Bauernhäuser und von Kunden in Hotels, Motels und anderen Wohnräumen;

- Bett- und Frühstück-Typ Umgebungen

-Gastronomie und ähnliche Non-Retail-Anwendungen

- WARNUNG - Bewahren Sie keine explosiven Stoffe wie Spraydosen mit brennbaren Treibmittel in diesem Gerät.

- WARNUNG - Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefahr zu vermeiden.

- WARNUNG - Halten Sie die Belüftungsöffnungen in der Geräteverkleidung oder in der integrierten Struktur von Behinderungen frei.

- WARNUNG - Verwenden Sie keine mechanische Vorrichtung oder anderen Mittel, um den Abtauvorgang zu beschleunigen.

- WARNUNG - Beschädigen Sie den Kühlmittelkreislauf nicht.

- WARNUNG - Verwenden Sie keine anderen elektrischen Geräte innerhalb des Lebensmittellablagefachs des Gerätes, außer diese sind vom Hersteller zu diesem Zweck zugelassen.

• WARNUNG - Das Kühlmittel und Isolationstreibgas sind brennbar. Bei der Entsorgung des Gerätes führen Sie dies nur bei einem zugelassenen Entsorgungszentrum durch. Nicht in Kontakt mit Flammen.
• WARNUNG - Stellen Sie bei der Positionierung des Geräts sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt ist
• WARNUNG - Stellen Sie die Mehrfachkupplungssteckdose oder portable Stromversorgung nicht an der Geräterückseite auf

Austauschen der Beleuchtungslampen

- WARNUNG - Die Beleuchtungslampen dürfen nicht vom Benutzer ausgetauscht werden! Wenn die Beleuchtungslampen beschädigt sind, wenden Sie sich an den Kundendienst.

Dieser Warnhinweis gilt nur für die Kühlschränke, die Beleuchtungslampen enthalten.

Kühlmittel

Der Kühlmittelkreislauf des Geräts enthält das Kühlmittel Isobutan (R600a), ein sehr umweltverträgliches Erdgas, das nichtsdestotrotz entzündlich ist. Achten Sie während des Transports und der Aufstellung des Geräts darauf, dass kein Bestandteil des Kühlmittelkreislaufes beschädigt wird. Das Kühlmittel (R600a) ist entzündlich.

- WARNUNG - Die Kühlschränke enthalten Kältemittel und Gase in der Isolierung. Kältemittel und Gase müssen fachgerecht entsorgt werden, da sie Augenverletzungen oder Entzündung verursachen können. Stellen Sie vor einer ordnungsgemäßen Entsorgung sicher, dass der Schlauch des Kältemittelkreislaufs nicht beschädigt ist.

WARNUNG: Gefahr von Brand/ brennbaren Stoffen

Wenn der Kühlmittelkreislauf beschädigt ist:

-Vermeiden Sie offene Flammen und Zündquellen.

-Lüften Sie den Raum sorgfältig, in dem das Gerät steht.

Es ist gefährlich, diese Spezifikationen zu ändern oder das Produkt in irgendeiner Art und Weise zu verändern. Jegliche Beschädigung des Kabels kann zu einem Kurzschluss, Brand und/oder Stromschlag führen.

Elektrische Sicherheit

1. Das Stromkabel darf nicht verlängert werden.
2. Vergewissern Sie sich, dass der Stromstecker nicht eingequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Stromstecker könnte überhitzen und einen Brand verursachen.
3. Achten Sie darauf, dass Sie an den Gerätenetzstecker gelangen.
4. Ziehen Sie nicht am Kabel.
5. Stecken Sie den Stromstecker nicht ein, wenn die Stromsteckerbuchse locker ist. Es besteht Brand- oder Stromschlaggefahr.
6. Das Gerät darf ohne Deckel auf der Innenbeleuchtung nicht betrieben werden.
7. Der Kühlschrank eignet sich nur für Einphasenwechselstrom mit 220-240V/50HZ. Sollte die Spannungsfluktuation im Wohnbereich des Benutzers ist so groß sein, dass die Spannung den oben genannten Bereich überschreitet, so nutzen Sie aus Sicherheitsgründen bitte einen automatischen Wechselspannungsregler mit über 350W. Der Kühlschrank muss an eine spezielle Steckdose statt einer gemeinsamen mit anderen elektrischen Geräten angeschlossen werden. Sein Stecker muss für eine Steckdose mit Erdung geeignet sein.

Tägliche Nutzung

• Lagern Sie keine entzündlichen Gase oder Flüssigkeiten im Gerät; es besteht eine Explosionsgefahr.
• Betreiben Sie keine anderen Elektrogeräte (z.B. elektrische Eismaschine, Mischer) innerhalb des Kühlschranks.
• Ziehen Sie immer am Stecker, nicht am Kabel, wenn Sie das Gerät ausstecken.
• Stellen Sie keine heißen Gegenstände in die Nähe der Plastikteile des Geräts
• Stellen Sie keine Lebensmittel direkt an die Luftaustrittsöffnung an der Rückwand.

- Lagern Sie neu verpackte gefrorene Lebensmittel gemäß Anweisungen des Nahrungsmittelherstellers.

• Die Empfehlungen des Geräteherstellers zur Lagerung sollten strikt befolgt werden.

Siehe entsprechende Anweisungen zum Einfrieren.

- Stellen Sie keine Getränke mit Kohlensäure in das Gefrierfach, denn sie üben Druck auf den Behälter aus, können ihn zum Explodieren bringen und so das Gerät beschädigen.

- Gefrorene Lebensmittel können Frostverbrennungen verursachen, wenn sie direkt nach der Entnahme aus dem Gefrierfach konsumiert werden.

- Stellen Sie das Gerät nicht direkt in die Sonne.

- Halten Sie Kerzen, Lampen und andere Gegenstände mit offenen Flammen von dem Gerät fern, so dass das Gerät nicht in Brand gesetzt wird.

- Das Gerät ist für die Lagerung der Nahrungsmittel und / oder Getränke im normalen Haushalt vorgesehen, wie in der Gebrauchsanweisung ausgeführt. Das Gerät ist schwer. Bei der Bewegung sollte darauf geachtet werden.

- Entfernen oder berühren Sie keine Elemente aus dem Gefrierfach, wenn Ihre Hände feucht / nass sind, da dies zu Hautverletzungen oder Frost / Gefrierverbrennungen verursachen könnte.

- Verwenden Sie niemals die Basis, Schubladen und Türen usw. als Aufstandsfläche oder Träger.

- Gefrorene Lebensmittel dürfen nicht erneut eingefroren werden, wenn sie einmal abgetaut wurden.

- Nicht essen Eis am Stiel oder Eiswürfel direkt nach der Entnahme aus dem Gefrierfach, da dies zu Gefrierbrand in Mund und Lippen führen könnte.

- Um Verletzungen oder Schäden am Gerät durch das Herunterfallen der Gegenstände zu vermeiden, überladen Sie nicht die Türablagen oder legen Sie nicht zu viel Lebensmittel in das Gemüsefach.

Warnung!

Pflege und Reinigung

- Schalten Sie das Gerät vor der Wartung ab und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Hilfe von Metallobjekten, Dampfreinigern, ätherischen Ölen, organischen
• Lösungsmitteln oder Scheuermitteln. Verwenden Sie keine scharfen Objekte, um das Eis aus dem Gerät zu kratzen. Benutzen Sie einen Plastikschaber.

Installation Wichtig!

• Befolgen Sie während des elektrischen Anschluss die Anweisungen in dieser Anleitung genau.
• Packen Sie das Gerät aus und überprüfen Sie es. Ist es beschädigt, schließen Sie das Gerät nicht an den Strom an, sondern setzen Sie sich umgehend mit dem Händler, bei dem Sie das Gerät gekauft haben, in Verbindung. Heben Sie in diesem Fall bitte alle Verpackungsmaterialien auf.
• Es ist ratsam, zumindest vier Stunden zu warten, bevor das Gerät eingeschaltet wird, damit das Öl in den Kompressor zurück fließen kann.
• Um das Gerät herum sollte ausreichend Luftzirkulation vorhanden sein; ansonsten kann es überhitzen. Befolgen Sie alle für die Installation relevanten Anweisungen, um eine ausreichende Ventilation zu gewährleisten.
• Wenn möglich, sollte die Rückseite des Produkts nicht zu nahe an einer Wand sein, um zu vermeiden, dass warme Teile (Kompressor, Kondensator) berührt oder abgefangen werden, um eine Brandgefahr zu vermeiden. Befolgen Sie die Installationsanweisungen.
• Das Gerät darf nicht in der Nähe von Heizungen oder Kochstellen stehen.
• Vergewissern Sie sich, dass der Netzstecker nach der Geräteaufstellung zugänglich ist.

Wartung

• Alle elektrischen Arbeiten im Rahmen der Wartung sollten von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden.
• Das Produkt muss von einem zugelassenen Service-Zentrum gewartet werden; außerdem dürfen nur Original-Ersatzteile verwendet werden.

1)Wenn das Gerät frostfrei ist.
2)Wenn das Gerät das Gefrierfach enthält.

Die Kinder im Alter von 3 bis 8 Jahren dürfen die Kühlgeräte be- und entladen. (Diese Klausel gilt nur für die EU-Region.)

Gerätebeschreibung

Geräteansicht

1. Kontrolleinheit
2. Ablagen
3. Einstellbare Füße
4. Tür

Hinweis: Aufgrund laufender Veränderungen an unseren Produkten kann es zu leichten Abweichungen zwischen diesem Benutzerhandbuch und ihrem Gerät kommen, doch die Funktionen und Betriebsweisen bleiben die gleichen.

Um die bestmögliche Energieeffizienz dieses Produkts zu erzielen, platzieren Sie bitte alle Regale und Schubladen in ihren vorgesehenen Positionen (siehe Abbildung oben).

Bedienfeld

Zur optimalen Lebensmittelkonservierung ist eine mittlere Einstellung (Mitte) im Allgemeinen die beste.

HINWEIS: Hohe Temperaturen führen zu einem schnellen Verderben der Lebensmittel.

Das Thermostat, das sich auf dem Kontroll-Paneel befindet reguliert die Temperatur des Gefrierfachs.

die üblicherweise eingestellte Temperatur.

- Position ""-Am Kältesten.

Die Temperatur wird beeinflusst durch:

• die Raumtemperatur
• Wie oft die Tür geöffnet wird
- Wie viele Nahrungsmittel darin aufbewahrt werden
- Position des Geräts

Um die richtige Temperatureinstellung bestimmen zu können, müssen all diese Aspekte berücksichtigt werden und einige Einstellungen ausprobiert werden. Erlauben Sie Kindern nicht, mit den Reglern oder dem Gerät selbst zu spielen.

Wichtig!

Normalerweise raten wir Ihnen, eine Einstellung von „Mitte" (mittlere Einstellung) zu wählen; wenn Sie eine höhere oder niedrigere Temperatur wünschen, drehen Sie bitte den Knopf entsprechend auf eine wärmere oder kältere Einstellung. Wenn Sie den Drehknopf auf eine kältere Einstellung drehen, kann dies zu einer höheren Energieeffizienz führen. Andernfalls würde es zum Verbrauch von Energie führen.

Wichtig!

Hohe Zimmertemperaturen (z. B. an heißen Sommertagen) und ein Stellwert auf eine kältere Temperatur des Temperaturreglers kann dazu führen,

dass der Kompressor ständig läuft oder gar nicht mehr aufhört zu laufen!

Grund: Wenn die Umgebungstemperatur hoch ist, muss der Kompressor kontinuierlich laufen, um im Gerät eine niedrige Temperatur aufrecht zu halten.

Das Gefrierfach

Das *** Symbol bedeutet, dass in Ihrem Gefrierschrank Gefriergut bei -18°C (-0.4F) oder kälter gelagert werden kann und erlaubt die Langzeitlagerung von Gefriergut und das Einfrieren von frischen Lebensmitteln. Die Gefrierfachtemperatur wird automatisch durch das Thermostat kontrolliert, das sich auf dem Kontroll-Paneel befindet. Aufgrund der der verschiedenen Stellmöglichkeiten, Einsatzmethoden und Wetterbedingungen können Veränderungen der Temperatureinstellungen nötig werden.

Einfrieren von frischen Lebensmitteln

Geben Sie frische Lebensmittel in die obere Gefrierschublade. Eventuell müssen Sie die Lebensmittel neu einsortieren, um dies zu erreichen. Während des Einfrierens sollte die Temperatur der frischen Lebensmittel so rasch herunter gekühlt werden, dass die Eiskristalle möglichst klein gehalten werden, um das Verderben der Lebensmittel zu verhindern. Wenn das Einfrieren langsam vonstattengeht, werden Eiskristalle geformt, die die Qualität der Nahrungsmittel nach dem Auftauen beeinträchtigen.

Gefriergut-Lagerung

Dies ist ein Standardmaß und die tatsächliche Menge hängt von der Dichte und Größe der Lebensmittel ab. Vor-verpackte kommerziell eingefrorene Lebensmittel sollten gemäß den vom Lebensmittelhersteller angegebenen Anweisungen für einen 4-Sterne-Gefrierschrank gelagert und sobald wie möglich nach dem Kauf im Gefrierfach verstaut werden. Ihr Gefrierschrank ist für Langzeitlagerung geeignet, die generell 3 Monate beträgt, jedoch kann die tatsächliche Dauer variieren und es ist wichtig, dass die empfohlenen Aufbewahrungszeiten, die auf den Verpackungen von handelsüblichem Gefriergut angegeben sind, eingehalten werden. Stellen Sie keine geschlossenen Behälter, die kohlenstoffhaltige Flüssigkeiten wie beispielsweise Limonaden in den Gefrierschrank, da dies zu einem Überdruck

und somit zu einer Explosion führen und den Gefrierschrank beschädigen könnte. Eiswürfel und Stieleis sollten nicht sofort nach Entnahme aus dem Gefrierschrank verzehrt werden, da dies zu leichten Hautgefrierbränden führen kann. Die Aufbewahrungszeiten sollten beachtet werden.

Erste Benutzung und Installation

Reinigen vor der Benutzung

- Reinigen Sie den Innenraum des Geräts und sämtliches Zubehör darin mit lauwarmem Wasser und neutraler Seife, bevor Sie es zum ersten Mal benutzen, um den typischen Geruch von nagelneuen Produkten zu beseitigen, und trocknen sie anschließend alles ab.

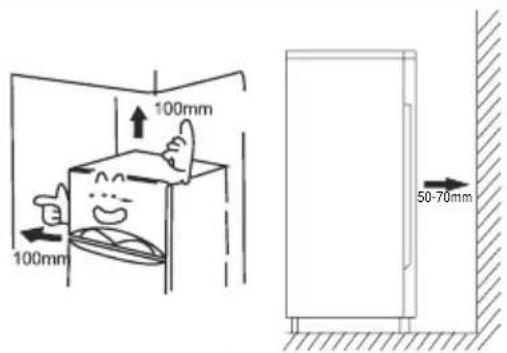

Aufstellung an der richtigen Stelle

Warnung! Lesen Sie die Anleitung zu Ihrer eigenen Sicherheit und für eine korrekte Funktion des Geräts sorgfältig, bevor Sie es aufstellen.

• Platzieren Sie das Gerät nicht in der Nähe von Hitzequellen wie Öfen, Radiatoren, direkter Sonneneinstrahlung usw.
• Maximale Leistung und Sicherheit werden gewährleistet, indem die richtige Innenraumtemperatur für die jeweilige Produktklasse, wie auf dem Typenschild angegeben, aufrechterhalten wird.
• Die Leistung des Geräts ist gut bei N bis T. Das Gerät funktioniert womöglich nicht richtig, wenn es für längere Zeit einer Temperatur über oder unter dem angegebenen Bereich ausgesetzt ist.

Wichtiger Hinweis! Eine gute Belüftung um den Kühlschrank herum ist wichtig für das Entweichen von Hitze, hohe Geräteeffizienz und niedrigen Stromverbrauch. Sorgen Sie deshalb für einen ausreichenden Abstand des Kühlschranks im Raum zu anderen Gegenständen. Wir empfehlen Ihnen, den Kühlschrank in einem Abstand von 50-70mm von der Wand und mindestens 100 mm Raum zu beiden Seiten zu halten; von der

Decke zum Kühlschrankdach sollten 100 mm Abstand gehalten werden und die Türen sollten sich bis zu 160 Grad öffnen lassen.

Klimaklasse	Umgebungstemperatur
SN	+10°C bis +32°C
N	+16°C bis +32°C
ST	+16°C bis +38°C
T	+16°C bis +43°C

- Das Gerät darf keinem Regen ausgesetzt sein. Es muss ausreichend Luft im unteren Bereich des Geräts zirkulieren können; schlechte Zirkulation kann sich auf die Leistung auswirken. Eingebaute Geräte sollten nicht in der Nähe von Hitzequellen wie Heizungen oder direkter Sonneneinstrahlung platziert werden.

Nivellierung

- Das Gerät sollte eben stehen, um Vibrationen zu verhindern. Zum Nivellieren sollte das Gerät aufrecht stehen und beide Einstellvorrichtungen sollten festen Kontakt mit dem Boden haben. Sie können die Höhe auch einstellen, indem Sie vorn die passende Höhe einstellen (mit den Fingern oder einem eeigneten Schlüssel).

Elektrischer Anschluss

Vorsicht! Jegliche während der Installation notwendige elektrische Arbeit sollte von einer qualifizierten oder kompetenten Person durchgeführt werden.

Warnung! Das Gerät muss geerdet werden. Der Hersteller verweigert jegliche Verantwortung, sollte diese Sicherheitsmaßnahme nicht beachtet werden.

Tägliche Nutzung

Zubehör 1)

Tiefkühlschublade

• Zum Verstauen von Gefriergut.

Eiswürfelschale

- Zum Erstellen von Eis und für das Aufbewahren von Eiswürfeln.

Eisfach 2)

- Zum Einfrieren von frischen Lebensmitteln und Verstauen von gefrorenen und tief gefrorenen Lebensmitteln für die Langzeitaufbewahrung.

Lebensmittel auftauen 2)

• Im Kühlfach.
• Bei Zimmertemperatur.
  • In einer Mikrowelle.
• In einem normalen Ofen oder Umluftofen.
• Lebensmittel, die einmal aufgetaut wurden, sollten nur in Ausnahmefällen wieder eingefroren werden.

1) Wenn das Gerät zugehöriges Zubehör und Funktionen besitzt.

2) Wenn das Gerät ein Tiefkühlfach besitzt.

HINWEIS: Dieser Kühlschrank ist nicht zum Ein-/Unterbau geeignet.

Hilfreiche Tipps und Tricks

Geräusche während des Betriebs

Klicks: Sobald der Kompressor an oder aus geht, ist ein Klicken zu hören.

Brummen: Sobald der Kompressor läuft, ist ein Brummen zu hören.

Blubbern: Wenn Kühlmittel in die dünnen Rohre fließt, können ein Blubbern oder Spritzgeräusche zu hören sein.

Spritzgeräusche: Auch wenn der Kompressor abgeschaltet wurde, kann dieses Geräusch kurzfristig hörbar sein.

Energiespartipps

• Stellen Sie das Gerät nicht neben Kochstellen, Radiatoren oder anderen Wärmequellen auf.
• Lassen Sie das Gerät möglichst kurz geöffnet.
• Stellen Sie keine zu niedrige Temperatur ein.
• Achten Sie darauf, dass die Seiten- und Rückwände des Geräts Abstand zur Wand haben; beachten Sie die relevanten Installationsanweisungen.
• Sofern die Abbildung die richtige Anordnung der Schubladen, Gemüsefächer und Ablagen anzeigt, sollten Sie diese Anordnung nicht verstellen, da dies zu einer Veränderung des Energieverbrauchs führen könnte.

Tipps für das Einfrieren

- Bei erster Inbetriebnahme oder nach einer langen Einsatzpause. Bevor Sie die Lebensmittel in das Fach legen, lassen Sie das Gerät mindestens zwei Stunden auf höheren Temperaturen laufen.

• Verpacken Sie die Lebensmittel in kleine Portionen, damit sie schnell und vollständig aufgetaut werden können und nur die Menge abgetaut wird, die auch benötigt wird.
• Wickeln Sie das Essen in Aluminium- oder Plastikfolie und achten Sie darauf, dass die Päckchen luftdicht verschlossen sind.
• Achten Sie darauf, dass frische noch nicht gefrorene Lebensmittel nicht mit bereits eingefrorenen Lebensmitteln in Berührung kommen, damit die letzteren keinen Temperaturanstieg erleiden.
• Eisgekühlte Produkte können, wenn Sie direkt nach Entnahme aus dem Gefrierfach verzehrt werden, zu Gefrierbrand an der Haut führen.
• Wir empfehlen Ihnen, die Gefrierpackungen entsprechend mit einem Datum zu kennzeichnen, damit Sie über das Datum des Einfrierens informiert sind.

Tipps zum Lagern von gefrorenen Lebensmitteln

• Darauf achten, dass die kommerziell eingefrorenen Lebensmittel vom Einzelhändler gelagert wurden.
• Lebensmittel, wenn sie einmal aufgetaut sind, nicht wieder einfrieren, denn dann verderben sie schnell.
• Lebensmittel nicht länger lagern als der Hersteller empfiehlt.
  Hinweis: Wenn das Gerät zugehöriges Zubehör und Funktionen besitzt.

Reinigung und Pflege

Reinigung und Pflege

Aus hygienischen Gründen sollte das Gerät innen, einschließlich Zubehör regelmäßig gereinigt werden.

Das Gerät sollte mindestens alle zwei Monate gereinigt und überprüft werden.

Warnung! Stromschlaggefahr!

- Das Gerät sollte während der Reinigung ausgesteckt sein. Schalten Sie das Gerät vor der Reinigung ab und ziehen Sie den Stromstecker heraus oder schalten Sie den Schutzschalter ab oder entnehmen Sie die Sicherung.

Hinweis!

• Nehmen Sie vor dem Reinigen die Lebensmittel aus dem Gerät. Lagern Sie sie an einem kühlen, gut bedeckten Ort.
• Reinigen Sie das Gerät auf keinen Fall mit einem Dampfreiniger. Es könnte sich Feuchtigkeit an den elektrischen Bauteilen bilden.
• Heißer Dampf könnte die Plastikteile beschädigen.
• Ätherische Öle und organische Reinigungsmittel können Plastikteile angreifen (z. B. Zitronensaft oder der Saft der Orangenhaut, Buttersäure, Reiniger mit Ethansäure). Achten Sie darauf, dass derartige Substanzen nicht mit den Geräteteilen in Berührung kommen.
  • Verwenden Sie keinerlei Scheuermittel.
• Reinigen Sie das Gerät und das innere Zubehör mit einem Tuch und lauwarmem Wasser. Es kann auch handelsübliches Geschirrspülmittel verwendet werden.
• Wischen Sie anschließend alles mit frischem Wasser und einem sauberen Geschirrtuch ab.
• Am Kondensator angesammelter Staub führt zu einem höheren Stromverbrauch; reinigen Sie den Kondensator auf der Geräterückseite einmal im Jahr mit einer weichen Bürste oder einem Staubsauger.
• Überprüfen Sie den Wasserabfluss an der Rückwand des Kühlschrankfachs.
• Reinigen Sie einen verstopften Abfluss mit einem weichen Stift; seien Sie vorsichtig, damit sie das Fach nicht mit einem scharfen Objekt beschädigen.

- Nehmen Sie das Gerät nach dem Trocknen wieder in Betrieb.

Abtauen

Abtauen des Lagerfachs für gefrorene Lebensmittel

• Das Abtauen des Kühlfachs erfolgt manuell. Nehmen Sie vor dem Abtauen die Lebensmittel heraus.
• Nehmen Sie die Eisablage und Schubladen heraus oder legen Sie sie vorübergehend in den Kühlschrank.
• Lassen Sie die Türe des Kühlschranks auf, bis sich Eis und Frost lösen und am Boden des Tiefkühlfachs sammeln. Wischen Sie das Wasser mit einem weichen Tuch auf.

- Wenn Sie den Vorgang beschleunigen möchten, können Sie eine Schale mit warmem Wasser (ca. 50°C) in das Tiefkühlfach stellen und Eis und Frost mit einem Schaber abkratzen. Achten Sie darauf, den Temperaturregler anschließend wieder in die Ausgangsstellung zu bringen.

- Es ist nicht ratsam, das Tiefkühlfach zum Abtauen direkt mit heißem Wasser oder einem Haaartrockner zu erhitzen; dadurch könnte sich das Fachinnere verformen.

- Es ist außerdem nicht empfehlenswert, Eis und Frost oder Lebensmittel die mit den Behältern zusammen gefroren sind, mit scharfen Werkzeugen oder Holzstäben abzuschaben oder zu trennen, um die Innenseite des Gehäuses oder die Oberfläche des Verdampfers nicht zu beschädigen.

Wichtig! Der Gerät sollte mindestens jeden Monat abgetaut werden. Wird die Tür während des Betriebs häufig geöffnet oder wird das Gerät bei extremer Feuchtigkeit verwendet, sollte es alle zwei Wochen abgetaut werden.

Das Gerät außer Betrieb nehmen

• Entleeren Sie das Gerät.
  • Stecken Sie den Stromschalter aus.
• Putzen Sie das Gerät gründlich (lesen Sie hierzu Abschnitt: Reinigung und Pflege).
• Lassen Sie die Tür zur Vermeidung einer Geruchsentwicklung offen stehen.

Was tun, wenn...

Warnung! Unterbrechen Sie vor der Fehlerbehebung die Stromversorgung

Nur ein qualifizierter Elektriker oder eine kompetente Person darf eine Fehlerbehebung durchführen, die nicht in dieser Anleitung beschrieben ist.

Wichtig!

Reparaturen am Gerät dürfen nur von kompetenten Service-Technikern vorgenommen werden. Unsachgemäße Reparaturen können zu erheblichen Gefährdungen für den Benutzer führen. Wenn Ihr Gerät repariert werden muss, nehmen Sie bitte Kontakt mit Ihrem lokalen Kundendienst auf.

Problem	Mögliche Ursache	Lösung
Das Gerät funktioniert nicht.	Das Gerät ist nicht eingeschaltet.	Schalten Sie das Gerät ein.
	Der Stecker ist nicht oder nur locker eingesteckt.	Stecken Sie den Stecker ein.
	Eine Sicherung ist durchgebrannt oder defekt.	Prüfen Sie die Sicherung und tauschen Sie sie gegebenenfalls aus.
	Die Buchse ist defekt.	Störungen am Kabel müssen von einem Elektriker behoben werden.
Das Gerät kühlt zu stark.	Die Temperatur ist zu niedrig eingestellt.	Stellen Sie den Temperaturregler vorübergehend auf eine wärmere Temperatur ein.
Die Lebensmittel sind zu warm.	Die Temperatur ist nicht angemessen eingestellt.	Siehe Abschnitt „Erste Inbetriebnahme“.
	Die Tür war lange auf.	Öffnen Sie die Tür nur so lange wie nötig.
	In den letzten 24 Stunden wurden viele warme Lebensmittel in das Gerät gestellt.	Stellen Sie den Temperaturregler vorübergehend auf eine kältere Temperatur ein.
	Das Gerät steht in der Nähe einer Hitzequelle.	Siehe Abschnitt „Aufstellungsstandort“.
Die Innenbeleuchtung funktioniert nicht.	Die Glühbirne ist defekt.	Siehe Abschnitt „Glühbirne austauschen“.
Starke Frostbildung, womöglich auch an der Türdichtung.	Die Türdichtung ist nicht luftdicht (womöglich nach dem Versetzen der Tür).	Erwärmen Sie die Abschnitte der Türdichtung, die lecken, langsam mit einem Haartrockner (auf niedriger Stufe). Bringen Sie die erwärmte Türdichtung gleichzeitig mit der Hand in Form, damit sie richtig sitzt.
Ungewöhnliche Geräusche	Das Gerät steht nicht eben.	Stellen Sie die Füße nach.
	Das Gerät berührt die Wand oder andere Objekte.	Verschieben Sie das Gerät leicht.
	Ein Bauteil, z. B. ein Rohr auf der Geräterückseite, berührt ein anderes Teil des Geräts oder die Wand.	Drücken Sie das Bauteil gegebenenfalls vorsichtig aus dem Weg.
Der Kompressor startet nicht sofort nach Änderung der Temperatureinstellung.	Das ist normal; es liegt kein Fehler vor.	Der Kompressor startet erst nach einer gewissen Zeit.
Es hat sich Wasser am Boden oder auf den Abstellflächen gesammelt.	Das Wasserabflussloch ist verstopft.	Siehe Abschnitt „Reinigung und Pflege“.

Türöffnung versetzen

Die Seite, auf der die Tür öffnet, kann von rechts (Lieferzustand) nach links versetzt werden, wenn dies für den Aufstellungsort erforderlich ist.

Sie benötigen hierzu folgende Werkzeuge:

1. 8 mm Steckschlüssel

1. Kreuzschraubendreher

1. Spachtel oder dünnen Flachschraubendreher

Legen Sie den Kühlschrank vor der Arbeit auf den Rücken, damit Sie an das Unterteil gelangen; Sie sollten es auf einen weichen Schaumstoff oder Ähnliches legen, damit die Kühlrohre auf der Kühlschrankrückseite nicht beschädigt werden.

1. Nehmen Sie die obere Scharnierkappe ab (7).
2. Schrauben Sie die zwei Schraubenbolzen (6), die das obere Scharnier (5) auf der rechten Seite des oberen Schrankteils verbindet ab.
3. Nehmen Sie dann die Tür ab und platzieren Sie diese auf eine gepolsterte Unterlage, damit sie nicht zerkratzt wird.
4. Entfernen Sie den Verschluss (9) stecken Sie diesen auf das unbedeckte Loch an der rechten Seite der Geräteeinheit.
   Stellen Sie sicher, dass der Knopf fest in die Öffnung gedrückt wird.
5. Entfernen Sie die zwei Schrauben, (7) die das untere Scharnier (2) auf der rechten Seite der Geräteeinheit befestigen.

6. Nehmen Sie den schraubenähnlichen, ausgleichenden Vorderfuß heraus.
   (4) und stecken Sie ihn auf die rechte Seite wie in nebenstehender Zeichnung.

7. Platzieren Sie die Tür an seinen neuen Platz und stellen Sie sicher, dass der Stift in der Hülse im unteren Bereich des Rahmens steckt (Loch).

8. Befestigen Sie nun das obere Scharnier, (5) dass Sie in Schritt 3 abgenommen haben, auf der linken Seite der Geräteeinheit.

9. Platzieren Sie die Tür an seinen neuen Platz und stellen Sie sicher, dass der Stift in der Hülse im unteren Bereich des Rahmens steckt (Loch).

10. Befestigen Sie nun das obere Scharnier, (5) dass Sie in Schritt 3 abgenommen haben, auf der linken Seite der Geräteeinheit.

Stellen Sie sicher, dass der Stift in der Hülse im oberen Bereich des Rahmens steckt (Loch).

1. Fixieren Sie das untere linke Scharnier leicht (2), aber machen Sie die Bolzen noch nicht fest bevor die Tür nicht in geschlossener Position und eingepasst ist.

2. Stecken Sie den Verschluss (9) auf die unbedeckten Löcher (rechts).

3. Setzen Sie die Kappe des oberen Scharniers wieder auf (7).

1. Einstellbarer oberer Fuß
2. Schraube
3. Obere Scharnierkappe
4. Einstellbarer unterer Fuß
5. Unteres Scharnier
6. Oberes Scharnier
7. Schraubenbolzen
8. Wellenhülse
9. Verschluss

Entsorgung des Geräts

Dieses Gerät darf nicht mit dem normalen Hausmüll entsorgt werden.

Verpackungsmaterial

Verpackungsmaterial mit dem Recycling-Symbol ist recyclebar. Entsorgen Sie die Verpackung in dem dafür vorgesehenen Sammelcontainern.

Vor der Geräteentsorgung.

1. Stecken Sie den Hauptstromschalter aus der Steckdose.
2. Schneiden Sie das Hauptstromkabel vom Gerät ab und entsorgen Sie es.

Korrekte Entsorgung dieses Produkts

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen

Beachten Sie die folgenden Anweisungen, um eine Kontamination von Lebensmitteln zu vermeiden

• Wenn Sie die Tür längere Zeit öffnen, kann dies zu einer erheblichen Temperaturerhöhung in den Fächern des Geräts führen.
• Reinigen Sie regelmäßig die Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können.
• Bewahren Sie rohes Fleisch und rohen Fisch in geeigneten Behältern im Kühlschrank auf, damit sie nicht mit anderen Lebensmitteln in Berührung kommen oder auf andere Lebensmittel tropfen.
• Zwei-Sterne-Gefriergut-Lagerfächer eignen sich für die Lagerung von Tiefkühlkost, die Lagerung oder Herstellung von Eis und die Herstellung von Eiswürfeln.
• Ein-, Zwei- und Drei-Sterne-Fächer sind nicht zum Einfrieren frischer Lebensmittel geeignet.

Reihenfolge	Fächer TYP	Ziel-Lagertemperatur [°C]	Geeignete Lebensmittel
1	Kühlschrank	+2~+8	Eier, Fertiggerichte, abgepackte Lebensmittel, Obst und Gemüse, Milchprodukte, Kuchen, Getränke und andere Lebensmittel sind nicht zum Einfrieren geeignet.
2	(***)*-Gefrierschrank	≤-18	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, Nährwerte und Geschmack nehmen mit der Zeit ab), geeignet für gefrorene frische Lebensmittel.
3	***-Gefrierschrank	≤-18	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 3 Monate, Nährwerte und Geschmack nehmen mit der Zeit ab). Nicht geeignet für gefrorene frische Lebensmittel.
4	**-Gefrierschrank	≤-12	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 2 Monate, Nährwerte und Geschmack nehmen mit der Zeit ab). Nicht geeignet für gefrorene frische Lebensmittel.
5	*-Gefrierschrank	≤-6	Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserprodukte und Fleischprodukte (empfohlen für 1 Monate, Nährwerte und Geschmack nehmen mit der Zeit ab). Nicht geeignet für gefrorene frische Lebensmittel.
6	0-Stern	-6~0	Frisches Schweinefleisch, Rindfleisch, frischer Fisch, Hühnerfleisch, einige abgepackte verarbeitete Lebensmittel usw. (empfohlen, am selben Tag zu essen, vorzugsweise nicht mehr als 3 Tage). Teilweise eingekapselte verarbeitete Lebensmittel (nicht einfrierfähige Lebensmittel)
7	Kühlen	-2~+3	Frisches / tiefgefrorenes Schweinefleisch, Rindfleisch, Hühnerfleisch, Süßwasserprodukte usw. (7 Tage unter 0°C und über 0°C) wird für den Verzehr an diesem Tag empfohlen, vorzugsweise nicht mehr als 2 Tage. Meeresfrüchte (weniger als 0°C für 15 Tage, es wird nicht empfohlen, über 0°C zu lagern)
8	Frisches Essen	0~+4	Frisches Schweinefleisch, Rindfleisch, frischer Fisch, Hühnerfleisch, gekochtes Essen usw. (empfohlen, am selben Tag zu essen, vorzugsweise nicht mehr als 3 Tage)
9	Wein	+5~+20	Rotwein, Weißwein, Sekt usw.

Hinweis: Bitte lagern Sie unterschiedliche Lebensmittel entsprechend den Fächern oder der Ziel-Lagerungstemperatur Ihrer gekauften Produkte.

- Wenn das Kühlgerät längere Zeit leer gelassen wird, schalten Sie das Gerät aus, tauen Sie es ab, reinigen und trocknen Sie es sowie lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.

Reinigung des Wasserspenders (speziell für Wasserspenderprodukte):

- Reinigen Sie die Wassertanks, wenn sie 48 Stunden lang nicht benutzt wurden; Spülen Sie das an eine Wasserversorgung angeschlossene Wassersystem, wenn 5 Tage lang kein Wasser angesaugt wurde.

WARNUNG - Die Lebensmittel müssen in den Tüten verpackt werden, bevor sie in den Kühlschrank gelegt werden, und die Flüssigkeiten müssen in Flaschen oder geschlossenen Behältern verpackt werden, um das Problem zu vermeiden, dass die Gestaltungsstruktur des Produktes nicht leicht zu reinigen ist.

Konformitätserklärung

Dieses Gerät entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Die vollständige Konformitätserklärung finden Sie unter www.nabo.at

Entsorgung

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Fragen wenden Sie sich bitte an Ihren Händler oder an die örtlichen Behörden.

Importeur / Hersteller:

baytronic Handels GmbH I Harterfeldweg 4; A-4481 Asten I www.nabo.at

Speziell für den neuen EU-Standard:

Die in der nachstehenden Tabelle aufgeführten Ersatzteile können über den Kanal ____ bezogen werden.

Ersatzteil Bereitgestellt für Für die Beschaffung benötigte
		Mindestzeitdauer
Thermostate ProfessionellesWartungspersonal		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Temperatursensoren ProfessionellesWartungspersonal		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Platinen ProfessionellesWartungspersonal		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Lichtquellen ProfessionellesWartungspersonal		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türgriffe Fachwerkstätten und Endbenutzer/-innen		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türscharniere Fachwerkstätten und Endbenutzer/-innen		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Ablagen Fachwerkstätten und Endbenutzer/-innen		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Körbe Fachwerkstätten und Endbenutzer/-innen		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türdichtungen Fachwerkstätten und Endbenutzer/-innen		Mindestens 10 Jahre nach Markteinführung des letzten Modells

Contents
