ADW200 - Audio-/Video-Konverter Schwaiger - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Video-Konverter
Marke	Schwaiger
Modell	ADW200
Abmessungen (ca.)	10 x 5 x 2 cm
Gewicht (ca.)	100 g
Stromversorgung	5 V DC über USB
Eingangssignale	HDMI, VGA, Composite (je nach Ausführung)
Ausgangssignale	HDMI, VGA, Composite (je nach Ausführung)
Unterstützte Auflösungen	480p, 720p, 1080p
Audio-Unterstützung	Stereo-Audio über 3,5-mm-Klinke
Betriebstemperatur	0 °C bis 40 °C
Gehäusematerial	Kunststoff
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweise	Nicht in der Nähe von Wasser oder Feuchtigkeit verwenden
Ersatzteile	Nicht verfügbar, Gerät muss bei Defekt ausgetauscht werden
Reparatur	Keine reparaturfähigen Teile im Inneren
Garantie	2 Jahre
Lieferumfang	Konverter, USB-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - ADW200 Schwaiger

Wie schließe ich den ADW200 Konverter an?

Verbinden Sie das Eingangssignal (z.B. HDMI) mit dem entsprechenden Anschluss des Konverters und das Ausgangssignal (z.B. VGA) mit Ihrem Bildschirm. Schließen Sie das USB-Kabel zur Stromversorgung an.

Warum bekomme ich kein Bild?

Überprüfen Sie alle Kabelverbindungen. Stellen Sie sicher, dass die Stromversorgung über USB funktioniert und das Ausgabegerät auf den richtigen Eingang eingestellt ist.

Welche Auflösungen werden unterstützt?

Der ADW200 unterstützt Auflösungen bis zu 1080p. Niedrigere Auflösungen wie 720p und 480p sind ebenfalls kompatibel.

Kann ich Audio gleichzeitig übertragen?

Ja, der Konverter überträgt Audio über eine separate 3,5-mm-Klinkenbuchse. Schließen Sie Lautsprecher oder Kopfhörer an.

Ist der Konverter mit meinem Laptop kompatibel?

In der Regel ja, sofern Ihr Laptop einen HDMI- oder VGA-Ausgang besitzt. Für MacBooks mit USB-C benötigen Sie ggf. einen Adapter.

Was tun, wenn das Bild flackert?

Überprüfen Sie die Kabelqualität und -länge. Verwenden Sie möglichst kurze, abgeschirmte Kabel. Ein schlechtes Signal kann zu Flackern führen.

Kann ich den Konverter auch ohne USB-Strom betreiben?

Nein, der Konverter benötigt 5V DC über USB. Ein Betrieb ohne Stromversorgung ist nicht möglich.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden. Ziehen Sie vor der Reinigung das USB-Kabel ab.

Gibt es eine Garantie auf den ADW200?

Ja, Schwaiger gewährt eine Garantie von 2 Jahren ab Kaufdatum. Bei Defekten wenden Sie sich an den Händler.

Kann ich mehrere Geräte gleichzeitig anschließen?

Nein, der ADW200 ist ein Einzelkonverter. Er kann nur eine Quelle an ein Zielgerät anschließen. Für mehrere Quellen benötigen Sie einen Umschalter.

BEDIENUNGSANLEITUNG ADW200 Schwaiger

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger Audio Konverters. Diese Bedienungsanleitung soll Ihnen bei dem Umgang und der Bedienung mit dem Gerät helfen. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese anschließend zusammen mit dem Gerät auf, um bei eventuellen Problemen darin nachschlagen zu können.

EINLEITUNG:

Dieser Digital-Analog-Audio-Konverter ist zur Umschaltung von Heim- oder professionellem Audiosignalen ausgelegt. Er wandelt digitale Koaxial- oder Toslink-Audiosignale in analoge L/R-Audio um und kann an ein externes Gerät wie beispielsweise einen Verstärker über Standard-Cinchbuchsen angeschlossen werden.

EIGENSCHAFTEN:

Der Konverter verfügt über viele Funktionen, die es ihm erlauben, zu hervorragenden Bedingungen zu arbeiten. Zu diesen Funktionen gehören unter anderem:

• Konvertiert Koaxial- oder Toslink-Digitalaudiosignale in analogen L/R-Audio
• Unterstützt die Samplingrate bei 32,44.1,48 und 96KHz
  • 24-Bit S/PDIF eingehender Bitstrom auf dem linken und rechten Kanal
• Bietet eine elektromagnetisch störungsfreie Übertragung
• Kann auch über TV-, USB-Buchse mit Spannung versorgt werden (5V/1A)
• Einfach zu installieren und einfach zu bedienen

Sicherheitshinweise

WARNUNG!

Allgemeine Sicherheits- & Wartungshinweise

• Bei diesem Produkt handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört! Bewahren Sie es deshalb außerhalb der Reichweite von Kindern auf.
• Schützen Sie das Produkt vor Feuchtigkeit, Wasser, Regen, Schnee oder Sprühregen und verwenden Sie das Produkt nur in trockenen Umgebungen.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschütterungen aus.
• Führen Sie keine Objekte in die Anschlüsse oder Öffnungen des Produkts ein.
• Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Der unsachgemäße Zusammenbau kann zu elektrischen Schlägen oder Fehlfunktionen führen.
• Reinigen Sie dieses Produkt nur mit einem fusselfreien, maximal leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger. Achten Sie hierbei besonders darauf, dass kein Wasser (keine Flüssig-/ Feuchtigkeit) in das Produkt gelangt.

SPEZIFIKATIONEN:

Signaleingänge/-ausgänge
Input Audio (Eingang) Coaxial oder	Toslink digitales Audio
Output Audio (Ausgang) L/R audio
Stecker
Eingangs-Audioanschluss Toslink 1 x RCA (Coaxial)
Ausgangs-Audioanschluss 2 x RCA (R/L)
Betriebsfrequenz < 0.5 db
Samplingrate 32, 44.1, 48 und 96 KHz
Signal zu Störgeräuschen <-109 db
Separationsgrad <-100 db
Mechanisch
Größe (L-B-H) 51 x 41 x 26 mm
Gewicht 75g
Gewährleistung 2 Jahre
Umweltbedingtes
Betriebstemperatur 0°C bis +40°C
Betriebsfeuchtigkeit	20% bis 90% RH (keine Kondensation)
Lagertemperatur -10°C bis +80°C
Lagerfeuchtigkeit	5% bis 90 % RH (keine Kondensation)
Externes Netzteil	5V DC@1A
Leistungsaufnahme 0.5 Watt (max)
Behördl. Genehmigungen
Konvertereinheit	CE
Netzteil	CE, GS
Zubehör Adapter
AC-Netzteil	Steckernetzteil 100-240 VAC / 50/60 Hz, 0,25 A
USB-Anschlusskabel	USB A auf 5,5 mm Buchse (Kabellänge 1 m)
Benutzerhandbuch	Deutsche Version, Englische Version

Hinweis: Die technischen Daten können ohne Vorankündigung geändert werden.

LIEFERUMFANG:

Bevor Sie dieses Gerät in Betrieb nehmen, überprüfen Sie bitte die Verpackung und vergewissern Sie Sich, dass folgenden Teile enthalten sind:

• Hauptgerät (Digital-Analog-Audio-Konverter)
• 5V/DC Netzteil mit Anschlusskabel
- Benutzerhandbuch

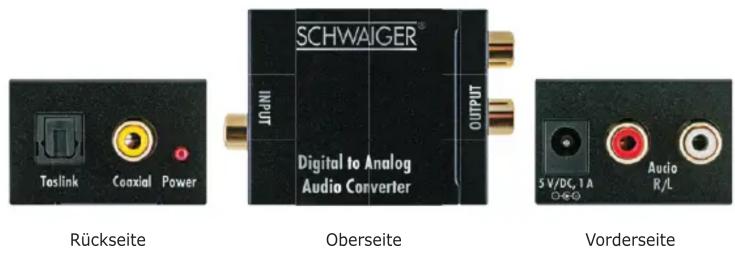

PANEL BESCHREIBUNG:

Betrachten Sie die folgenden Zeichnungen und machen Sie Sich mit den Signaleingängen, -ausgängen und den Leistungsanforderungen vertraut.

BEDIENFELD:

Vergewissern Sie Sich bitte vor der Installation, dass alle Geräte, die sie verwenden möchten ausgeschaltet sind.

1. Schließen Sie das Audioquellengerät mit einem geeigneten Toslink- oder Koaxialkabel an.
2. Schließen Sie den A/V-Receiver oder Verstärker mit einem geeigneten L/R-Kabel an den Konverter an.
3. Stecken Sie die DC-Seite des 5V-Netzteils in den Konverter und verbinden Sie dann die AC-Seite des Netzteils mit der Steckdose.

Hinweis: Wenn das Produkt gleichzeitig an das Toslink- und Koaxialkabel angeschlossen wird, hat der Toslink-Eingang Priorität.

Achtung: Kabel vorsichtig einführen/herausziehen.

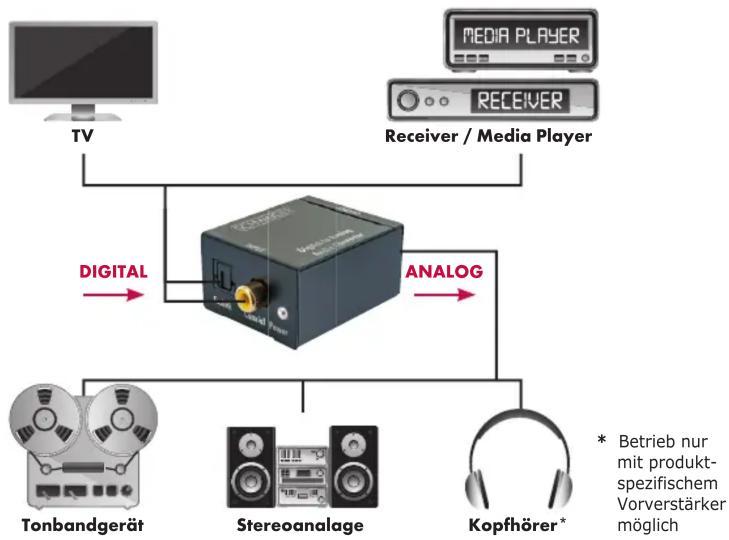

ANSCHLUSSPLAN:

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Entsorgung

Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Konformität

CE Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.

ADW 200
