BEDIENUNGSANLEITUNG HDMRCA01 Schwaiger

Montag bis Freitag: 08:00 - 17:00 Uhr

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger AV-HDMI® Konverters. Diese Bedienungsanleitung soll Ihnen bei dem Umgang und der Bedienung mit dem Gerät helfen. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese anschließend zusammen mit dem Gerät auf, um bei eventuellen Problemen darin nachschlagen zu können.

EINFÜHRUNG:

Der AV-HDMI® Konverter ist ein universeller Konverter für analogen FBAS-Eingang zu HDMI 1080p(60 Hz)-Ausgang. Die Analog-Digital-Wandlung in diesem Modul arbeitet mit 10 Bits, 162 MSPS maximaler Abtastrate, Schwarz/Weiß-Pegelerweiterung, Farbübergangs-Verbesserung, Dynamikbereich-Erweiterung, Blaudehnung, automatischer Erkennung und automatischer Wandlung des FBAS-Signals auf den 1080p(60 Hz)-Ausgang. Bringt Video zum Leben, liefert das schärfste, realistischste HD-Bild, das es gibt.

EIGENSCHAFTEN:

• Keine Treiberinstallation erforderlich – tragbar, flexibel, Plug-and-Play.
• Liefert fortgeschrittene Signalverarbeitung mit ausgezeichneter Präzision, Farben, Auflösungen und Details.
• Unterstützt PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N-Standard-TV als Eingangsformate.
• Unterstützt HDMI® 1080p oder 720p am Ausgang.

LIEFERUMFANG:

Bevor Sie versuchen, diese Einheit zu benutzen, inspizieren Sie bitte die Verpackung und stellen sicher, dass die folgenden Teile in der Versandpackung enthalten sind:

• 1 x Haupteinheit (Mini CVBS-zu-HDMI®-Konverter)
• 1 x USB-Stromkabel
  • 1 x Gebrauchsanleitung

ANSCHLUSSPLATTEN BESCHREIBUNGEN:

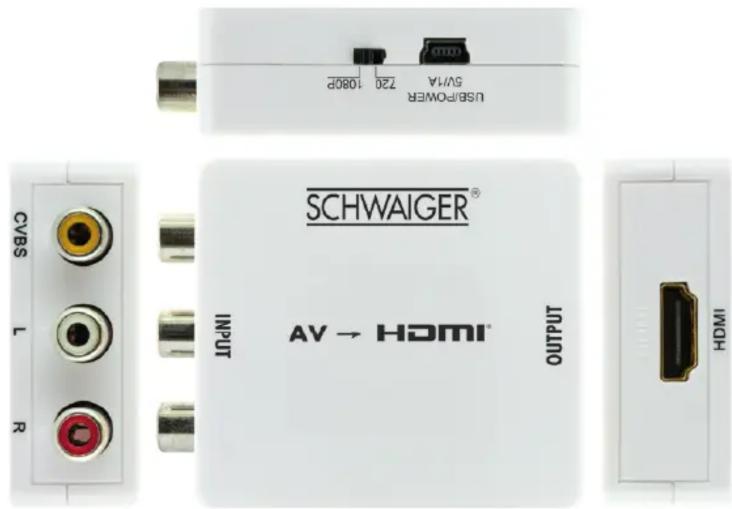

Bitte sehen Sie die folgenden Zeichnungen der Anschlussplatten genau an und machen Sie sich mit den Signaleingängen, -ausgängen und elektrischen Anforderungen vertraut.

Linke Platte:
Obere Platte:
Rechte Platte:

CVBS ...... Video-Eingang
L/R ...... Audio-Eingang
DC 5 V ...... Spannungsversorgung
HDMI® ...... HDMI®-Ausgang

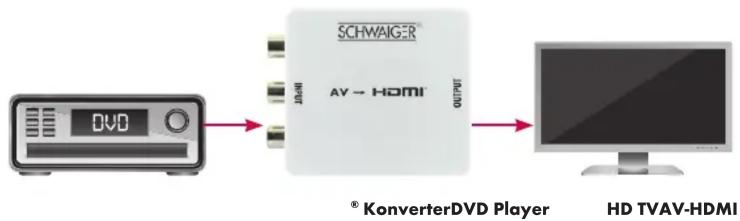

ANSCHLUSSDIAGRAMM:

SPEZIFIKATIONEN:

Eingangsports 1 x RCA (Gelb,	Weiß, Rot)
Ausgangsports	1 x HDMI®
Abmessungen (mm) 66 (T) x	55 (B) x 24 (H)
Gewicht (g) 45,5
FBAS (/Composite)-Eingang	PAL, NTSC3.58, NTSC4.43, SECAM,PAL/M, PAL/N
HDMI®-Ausgang	1080p/60 Hz, 720p/60 Hz

Hinweis: Änderungen der Spezifikationen ohne besondere Ankündigung vorbehalten.

Sicherheitshinweise

WARNUNG!

Allgemeine Sicherheits- & Wartungshinweise

• Bei diesem Produkt handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört! Bewahren Sie es deshalb außerhalb der Reichweite von Kindern auf.
• Schützen Sie das Produkt vor Feuchtigkeit, Wasser, Regen, Schnee oder Sprühregen und verwenden Sie das Produkt nur in trockenen Umgebungen.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschütterungen aus.
• Führen Sie keine Objekte in die Anschlüsse oder Öffnungen des Produkts ein.
• Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Der unsachgemäße Zusammenbau kann zu elektrischen Schlägen oder Fehlfunktionen führen.
• Reinigen Sie dieses Produkt nur mit einem fusselfreien, maximal leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger. Achten Sie hierbei besonders darauf, dass kein Wasser (keine Flüssig-/ Feuchtigkeit) in das Produkt gelangt.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Entsorgung

Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Konformität

CE Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.
