Produkttyp	Audio-/Video-Konverter (HDMI auf SCART)
Modell	HDMSCA02
Marke	Schwaiger
Funktion	Konvertiert digitale HDMI®-Signale in analoge CVBS-Video- und Stereo-Audiosignale
Unterstützte TV-Formate	NTSC und PAL (umschaltbar)
Eingangsauflösung HDMI	Bis zu 1.3/60 f/s
Farbtiefe	24 bit, 30 bit, 36 bit
Max. HDMI-Bandbreite	300 MHz
Max. Datenrate	10,2 Gb/s
Audio-Ausgang	Analoger RCA (1 Veff bei 1 kHz, 0 dB)
Signal-Rauschabstand	≥90 dB
Frequenzgang Audio	20 Hz – 20 kHz
Abmessungen (B x T x H)	88,5 x 57,5 x 25 mm
Gewicht	60 g
Stromversorgung	5 V DC, 1 A (über mitgeliefertes Netzteil)
Netzteil-Effizienz	75,3 %
Leistungsaufnahme (Nulllast)	0,1 W
Betriebstemperatur	-10 °C bis +55 °C
Lagertemperatur	-20 °C bis +60 °C
Luftfeuchtigkeit Betrieb	10–90 % RH (nicht kondensierend)
Garantie	2 Jahre
Lieferumfang	1x Konverter, 1x Netzteil, 1x USB/DC-Kabel, 1x Bedienungsanleitung
Besonderheiten	Plug-and-Play, keine Treiberinstallation erforderlich, MHL-kompatibel
Reinigung	Mit fusselfreiem, leicht feuchtem Tuch; keine aggressiven Reiniger
Sicherheitshinweis	Nicht öffnen, vor Feuchtigkeit und Stößen schützen, nur Originalnetzteil verwenden

Häufig gestellte Fragen - HDMSCA02 Schwaiger

Welche TV-Formate werden unterstützt?

Der Konverter unterstützt sowohl NTSC als auch PAL. Über den Schalter an der Seite können Sie zwischen den Formaten umschalten.

Warum habe ich kein Bild?

Überprüfen Sie, ob die Signalquelle eingeschaltet ist und korrekt am HDMI-Eingang angeschlossen wurde. Stellen Sie sicher, dass die Ausgangsauflösung der Quelle nicht zu hoch eingestellt ist. Bei EDID-Lesefehlern starten Sie das Gerät neu. Verwenden Sie hochwertige HDMI®-Kabel.

Warum habe ich keinen Ton?

Prüfen Sie alle Audioverbindungen. Stellen Sie sicher, dass das Audioformat von der Quelle unterstützt wird. Vergewissern Sie sich, dass das TV-Gerät nicht stummgeschaltet ist.

Der Konverter funktioniert gar nicht. Was kann ich tun?

Überprüfen Sie, ob das Netzteil richtig in der Steckdose und am Konverter eingesteckt ist. Die LED sollte leuchten. Falls nicht, Netzteil prüfen.

Kann ich den Konverter mit einem Blu-ray-Player verwenden?

Ja, schließen Sie den HDMI®-Ausgang des Blu-ray-Players an den HDMI®-Eingang des Konverters an und verbinden Sie den SCART-Ausgang mit dem TV-Gerät. Wählen Sie das passende TV-Format (PAL/NTSC).

Welche Auflösungen werden unterstützt?

Der Konverter wandelt HDMI®-Signale in Standardauflösung (480i, 576i) um. Höhere Auflösungen werden herunterskaliert.

Ist eine Treiberinstallation erforderlich?

Nein, der Konverter ist Plug-and-Play. Schließen Sie ihn einfach an und er funktioniert sofort.

Kann ich den Konverter mit einem MHL-fähigen Gerät nutzen?

Ja, der Konverter unterstützt MHL. Sie können Fotos, Musik und Filme von Ihrem MHL-Gerät auf dem TV wiedergeben.

Wie reinige ich den Konverter?

Verwenden Sie ein fusselfreies, leicht feuchtes Tuch. Keine aggressiven Reiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt.

Welche Kabellängen sind empfehlenswert?

Verwenden Sie HDMI®-Kabel bis max. 7 m (AWG26) und SCART-Kabel bis max. 8 m (AWG26), um Signalverluste zu vermeiden.

BEDIENUNGSANLEITUNG HDMSCA02 Schwaiger

Montag bis Freitag: 08:00 - 17:00 Uhr

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Schwaiger HDMI®-Scart Konverters. Diese Bedienungsanleitung soll Ihnen bei dem Umgang und der Bedienung mit dem Gerät helfen. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese anschließend zusammen mit dem Gerät auf, um bei eventuellen Problemen darin nachschlagen zu können.

Einleitung:

Dank dieses HDMI® auf-SCART-Konverters, der digitale HDMI®-Video- und Audiosignale in Composite-Videosignale und Stereo-Audiosignale konvertiert, können Benutzer hochwertige HDMI®-Signale in normale CVBS-Signale (Standardauflösung 480i, 576i) umwandeln, um den Inhalt auf Röhrenfernsehgeräten, VHS-Videorecordern, DVD-Recordern usw. abzuspielen. Der HDMI®-auf-SCART-Konverter unterstützt NTSC- und PAL-TV-Formatausgabe.

Sicherheitshinweise

! WARNING!

Allgemeine Sicherheits- & Wartungshinweise

• Bei diesem Produkt handelt es sich um ein elektronisches Produkt, welches nicht in Kinderhände gehört! Bewahren Sie es deshalb außerhalb der Reichweite von Kindern auf.
• Schützen Sie das Produkt vor Feuchtigkeit, Wasser, Regen, Schnee oder Sprühregen und verwenden Sie das Produkt nur in trockenen Umgebungen.
• Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Erschütterungen aus.
• Führen Sie keine Objekte in die Anschlüsse oder Öffnungen des Produkts ein.
• Zerlegen Sie das Produkt nicht in seine Einzelteile. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Der unsachgemäße Zusammenbau kann zu elektrischen Schlägen oder Fehlfunktionen führen.
• Reinigen Sie dieses Produkt nur mit einem fusselfreien, maximal leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger. Achten Sie hierbei besonders darauf, dass kein Wasser (keine Flüssig-/ Feuchtigkeit) in das Produkt gelangt.

Merkmale:

1. Keine Treiberinstallation erforderlich – tragbar, flexibel, Plug-and-Play
2. Hochwertige Skaliertechnologie für Eingangsauflösungen
3. Unterstützt sowohl NTSC- als auch PAL-Standard-TV-Format.
4. Unterstützt HDMI ^® High-Speed und ist abwärtskompatibel mit allen früheren Versionen.
5. Unterstützt MHL. Sie können Fotos, Musik und Filme auf dem TV-Gerät wiedergeben.

Technische Daten:

Signaleingänge/-ausgänge
HDMI®-Eingangs- und Ausgangsauflösung	bis zu 1,3/60 f/s
Unterstützt HDMI®-Video-Farbformat	24 bit/Farbtiefe 30 bit/ 36 bit
Max. HDMI®-Bandbreite 300 MHz
Max. HDMI®-Baud-Rate 10,2 Gb/s
Eingangs-/Ausgangs-TMDS-Signal 0,5-1,5 V	ss (TTL)
Eingangs-/Ausgangs-DDC-Signal 5 V	ss (TTL)
Analoger RCA-Ausgang (1 kHz bei 0 dB) 1 V	eff
Signal-Rauschabstand bei 0 dB (CC1R/ARM)	≥90 dB
Klirrfaktor ≤0,1 %
Frequenzgang 20 Hz bis 20 kHz
Kabel
Länge HDMI®-Eingangskabel ≤7 m AWG26-HDMI®-Standardkabel
Länge SCART-Ausgangskabel ≤8 m AWG26-SCART-Standardkabel
Mechanisch
Gehäuseabmessungen 88,5 x 57,5 x 25 (mm)
Gewicht 60 g
Gewährleistung	2 Jahre
Umweltbedingtes
Betriebstemperaturbereich	-10°C bis +55°C
Lagertemperaturbereich	-20°C bis +60°C
Luftfeuchtigkeit im Betrieb	10-90 % RH (keine Kondensation)
Feuchtigkeit bei Lagerung	5-95 % RH (keine Kondensation)
Netzteil: Angaben nach Verordnung (EU) 2019/1782
Handelsmarke, Handelsregisternummer, Anschrift	Schwaiger GmbH, HRB12220Würzburger Straße 17, 90579 Langenzenn
Modellkennung	HDMSCA02
Eingangsspannung	100 - 240 V AC
Eingangswechselstromfrequenz	50/60 Hz
Ausgangsspannung	5.0 V DC
Ausgangsstrom	1.0 A
Ausgangsleistung	5.0 W
Durchschnittliche Effizienz im Betrieb	75.3 %
Leistungsaufnahme bei Nulllast	0.1 W

Hinweis: Die technischen Daten können ohne Vorankündigung geändert werden.

Bedienungselemente und Funktionen

PAL/NTSC-Schalter: Umschalten des CVBS-Ausgabeformats.

HDMI®-Eingang: Verbinden Sie die HDMI®-Buchse mit Ihrem Ausgangsgerät, wie z. B. DVD-Player/Spielkonsole.

LED-Anzeige: Wenn die 5-V-Stromversorgung eingeschaltet ist, leuchtet die Anzeige.

Power (Betrieb): Stecken Sie die 5-VDC-Stromversorgung an Ihr Gerät an und das Netzteil an eine Haushaltssteckdose.

SCART-Ausgang: Verbinden Sie den SCART-Ausgang mit Ihrem Anzeigegerät (z. B. Fernsehgerät).

Lieferumfang

1x HDMI®-auf-SCART-Konverter

1x 5-VDC-Netzteil
1x USB-/DC-Kabel
1x Bedienungsanle
1x Beichungsanleitung

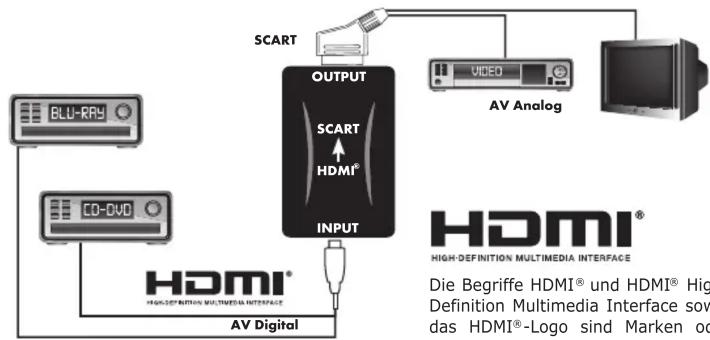

Anschluss und Betrieb:

1. Verbinden Sie den HDMI®-Ausgang des DVD/Blue Ray-Players und den HDMI®-Eingang des Konverters mithilfe eines HDMI®-Kabels.
2. Verbinden Sie den SCART-Ausgang des Konverters und den SCART-Eingang des TV-Geräts mithilfe eines SCART-Kabels.
3. Mithilfe des PAL/NTSC-Schalters am Konverter wählen Sie das erforderliche CVBS-Aus-gabeformat.
4. Verbinden Sie den Konverter mit dem DC-Netzteil und stecken Sie den Stecker in eine Steckdose.

Hinweis:

Bitte verwenden und lagern Sie diesen Konverter ordnungsgemäß, um die erwartete Leistung des Produktes aufrecht zu erhalten.

1. Bitte setzen Sie dieses Produkt keiner feuchten, heißen, staubigen, erosiven oder ätzen-den Umgebung aus.
2. Schützen Sie alle Teile vor starken Erschütterungen, Schlägen und Herabfallen.
3. Bitte fassen Sie das Gerät nicht mit nassen Händen an.
4. Bitte halten Sie das Gerät beim Abstecken nur am Stecker.
5. Bitte schalten Sie das Gerät aus, wenn es über einen längeren Zeitraum nicht in Betrieb ist.
6. Bitte öffnen Sie nicht die Abdeckung und berühren Sie keine inneren Teile.
7. Bitte verwenden Sie nur das Original-Netzteil.

FAQ:

Überprüfen Sie bitte sorgfältig vor der Verwendung des Konverters alle Kabel und vergewissern Sie sich, dass alle Verbindungen richtig angeschlossen sind. Die häufigsten Probleme und die entsprechenden Lösungen sind nachstehend aufgelistet:

Nr.	Problembeschreibung	Lösungen
1	Keine Funktion, obwohl angeschlossen	Überprüfen Sie, ob der Netzteil-Stecker gut und richtig in die Steckdose eingesteckt ist.
2	Kein Ton / abnormaler Ton	1. Überprüfen Sie, ob alle Tonkanäle und Anschlüsse gut verbunden sind.2. Überprüfen Sie, ob das Eingangs-Audioformat unterstützt wird.3. Überprüfen Sie, ob das TV-Gerät stummgeschaltet ist.
3	Kein Bild / abnormales Bild	1. Vergewissern Sie sich, dass die Signalquelle und das TV-Gerät eingeschaltet und korrekt an den Konverter angeschlossen sind.2. Überprüfen Sie, ob die Ausgangs-Auflösung der Signalquelle zu hoch eingestellt ist.3. Gerät hat EDID-Lesefehler. Bitte starten Sie das Gerät neu.4. Bitte verwenden Sie nur hochwertige HDMI®-Kabel.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Entsorgung

Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

CE Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.

Die Begriffe HDMI ^® und HDMI ^® High-Definition Multimedia Interface sowie das HDMI ^® -Logo sind Marken oder eingetragene Marken von HDMI ^® Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
