Produkttyp	Car Audio Digitaler Signalprozessor (DSP) mit Verstärker
Marke	Helix
Modell	V TWELVE DSP MK2
Kanäle	12
Leistungsausgang (RMS)	4 x 60W @ 4Ω oder 12 x 25W @ 4Ω (konfigurierbar)
Abmessungen (B x H x T)	210 x 45 x 130 mm
Gewicht	1.2 kg
Stromversorgung	12V DC (Autobatterie, 10-15V Betriebsspannung)
Stromverbrauch	max. 5A
Eingänge	4 Hochpegel-Lautsprecher Eingänge, 2 optisch (Toslink), 2 koaxial (S/PDIF), Bluetooth Audio-Streaming
Ausgänge	12 RCA Vorverstärker Ausgänge (6 Paare)
Frequenzgang	10 Hz - 40 kHz (±0.5 dB)
Signal-Rausch-Abstand	110 dB (A-bewertet)
THD+N	<0.002%
DSP-Verarbeitung	64-Bit Gleitkomma, FIR-Filter, Zeitausrichtung, 31-Band Equalizer, Frequenzweiche, Phasenanpassung
Fernbedienung	Inklusive kabelgebundene Fernbedienung für Lautstärke und Presets
Bluetooth	Integriert für Audio-Streaming und App-Steuerung (iOS/Android)
Kompatibilität	Funktioniert mit Werks- und Nachrüstradios, erfordert 12V Fahrzeugbordnetz
Installation	Professionelle Installation empfohlen; kann unter dem Sitz oder im Kofferraum montiert werden
Wartung & Reinigung	Mit einem trockenen, weichen Tuch abwischen; Feuchtigkeit und Reinigungsmittel vermeiden
Sicherheit	Vor der Installation von der Batterie trennen; ausreichende Belüftung sicherstellen; nicht Wasser aussetzen
Ersatzteile & Reparierbarkeit	Keine vom Benutzer wartbaren Teile; wenden Sie sich für Reparaturen an einen autorisierten Helix-Händler
Allgemeine Informationen	Professioneller DSP für individuelle Car-Audio-Systeme; entwickelt in Deutschland

Häufig gestellte Fragen - V TWELVE DSP MK2 Helix

Was ist der Helix V TWELVE DSP MK2?

Der Helix V TWELVE DSP MK2 ist ein 12-Kanal digitaler Signalprozessor (DSP) mit eingebautem Verstärker, entwickelt für hochwertige Car-Audio-Systeme. Er bietet erweiterte Abstimmungsmöglichkeiten wie FIR-Filterung, Zeitausrichtung und Mehrband-Equalizer.

Wie viele Kanäle hat es?

Es hat 12 Kanäle, die für aktive Lautsprecher-Setups konfiguriert werden können. Der eingebaute Verstärker kann Leistung in verschiedenen Konfigurationen liefern, wie z.B. 4x60W RMS oder 12x25W RMS.

Hat es Bluetooth?

Ja, es verfügt über integriertes Bluetooth für drahtloses Audio-Streaming und zur Steuerung des DSP über die Helix App auf iOS und Android Geräten.

Welche Eingangsoptionen sind verfügbar?

Zu den Eingängen gehören 4 Hochpegel-Lautsprecher Eingänge (bis 30V), 2 optisch (Toslink), 2 koaxial (S/PDIF) und Bluetooth. Dies ermöglicht den Anschluss an Werksradios, Nachrüstradios und digitale Quellen.

Wie schließe ich es an mein Autoradio an?

Verwenden Sie die Hochpegel Eingänge, wenn Sie an ein Werksradio anschließen, oder verwenden Sie RCA-Eingänge (über optionale Adapter) für Nachrüstradios. Digitale Verbindungen (optisch/koaxial) können mit kompatiblen Quellen verwendet werden. Beachten Sie das Handbuch für detaillierte Schaltpläne.

Kann ich es mit meinem Werksradio verwenden?

Ja, der V TWELVE DSP MK2 ist dafür ausgelegt, mit Werksradios über seine Hochpegel-Lautsprecher Eingänge zu arbeiten. Er kann Lautsprecherpegel-Signale aufnehmen und umwandeln, sodass Sie Ihren Sound verbessern können, ohne das Radio zu ersetzen.

Welche Software wird für die Abstimmung benötigt?

Die Abstimmung erfolgt mit der Helix Tuning Software (für Windows erhältlich) über USB. Die Software bietet eine grafische Oberfläche für die Einstellung von Frequenzweichen, EQ, Zeitausrichtung und FIR-Filtern. Sie können auch die Helix Remote App für grundlegende Anpassungen verwenden.

Ist es mit Android und iOS kompatibel?

Ja, die Helix Remote App ist sowohl für Android als auch für iOS erhältlich. Sie ermöglicht es, die Lautstärke anzupassen, Presets auszuwählen und grundlegende DSP-Parameter per Bluetooth zu steuern.

Wie ist die Garantie?

Helix bietet eine 2-jährige Garantie auf den V TWELVE DSP MK2 (vorbehaltlich Bedingungen). Die Garantie deckt Herstellungsfehler ab, jedoch keine Schäden durch unsachgemäße Installation oder Missbrauch. Registrieren Sie Ihr Produkt auf der Helix-Website, um die Garantieleistungen zu erweitern.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Um auf Werkseinstellungen zurückzusetzen, drücken und halten Sie den Reset-Knopf (befindet sich an der Seite des Geräts) für 10 Sekunden mit einem Büroklammer. Alternativ können Sie die Helix Tuning Software verwenden, um ein Werkseinstellungspreset zu laden.

BEDIENUNGSANLEITUNG V TWELVE DSP MK2 Helix

12-Kanal Verstärker mit integriertem DSP

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX Digitalverstärkers.

Audiotec Fischer setzt mit der HELIX V TWELVE DSP MK2 neue Maßstäbe im Bereich der Verstärkertechnik. Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Dieser Verstärker wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeines zum Einbau von HELIX-Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungensind.

Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. Im Sinne der Unfallsicherheit muss der Verstärker professionell befestigt werden. Dieses geschieht über Schrauben, die in eine Montagefläche eingeschraubt werden, die wiederum genügend Halt bieten muss.

Bevor Sie die Schrauben im Montagefeld befestigen, vergewissern Sie sich, dass keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen, der Benzintank etc. dahinter verborgen sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des V TWELVE DSP MK2 Verstärkers

Der Verstärker darf nur in Kraftfahrzeuge eingebaut werden, die den 12 V-Minuspol an Masse haben. Bei anderen Systemen können der HELIX Verstärker und die elektrische Anlage des Kfz beschädigt werden. Die Plusleitung für die gesamte Anlage sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der Car-Hifi Anlage.

Verwenden Sie zum Anschluss des Verstärkers an die Stromversorgung des Fahrzeugs ausschließlich geeignete Kabel mit ausreichendem Kabelquerschnitt. Die Sicherungen im Verstärker dürfen nur mit den gleichen Werten (2 x 30 A) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen!

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner darf das Versorgungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen etc.) verlegt werden.

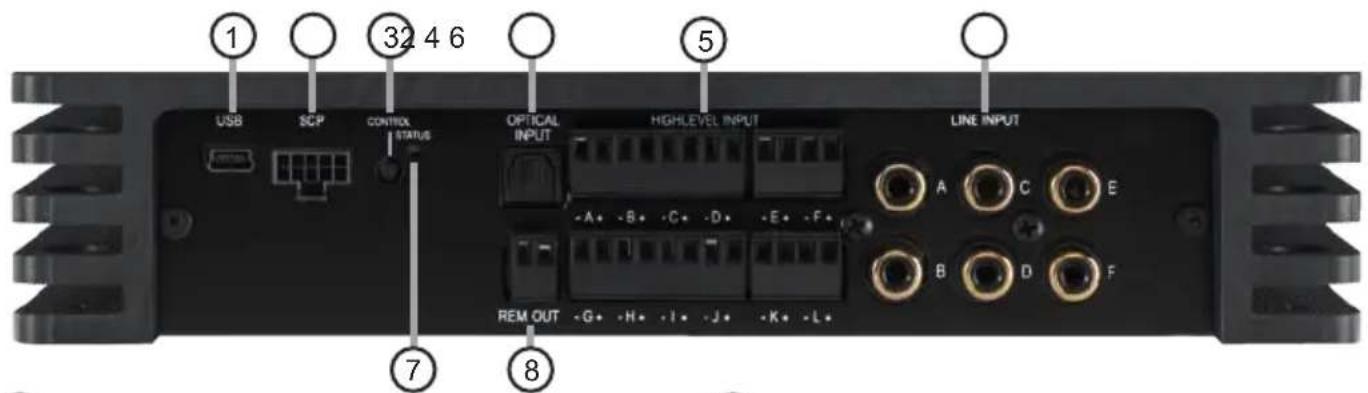

Anschluss- und Bedienelemente

① USB Eingang

Dient zum Anschluss an den Computer.

② SCP (Smart Control Port)

Multifunktionsanschluss – dient zum An- schluss einer Fernbedienung und weiterem HELIX Zubehör.

③ Control Taster

Dient zum Umschalten der Sound Setups oder zum Resetten des Gerätes.

4 Optical Input

Optischer Eingang im SPDIF-Format für digitale Stereosignale.

⑤ Highlevel Input

Hochpegel-Lautsprechereingang zum An- schluss von Werksradios oder Radios ohne Vorverstärkerausgänge.

⑥ Line Input

Cinch-Eingänge zum Anschluss eines Vorverstärkersignals.

⑦ Status LED

Die Status LED zeigt den Betriebszustand des Verstärkers und dessen DSP-Speichers an.

⑧ Rem. Out

Der Remote-Ausgang dient zum Einschalten weiterer Verstärker. Beide Anschlüsse sind intern parallel geschaltet.

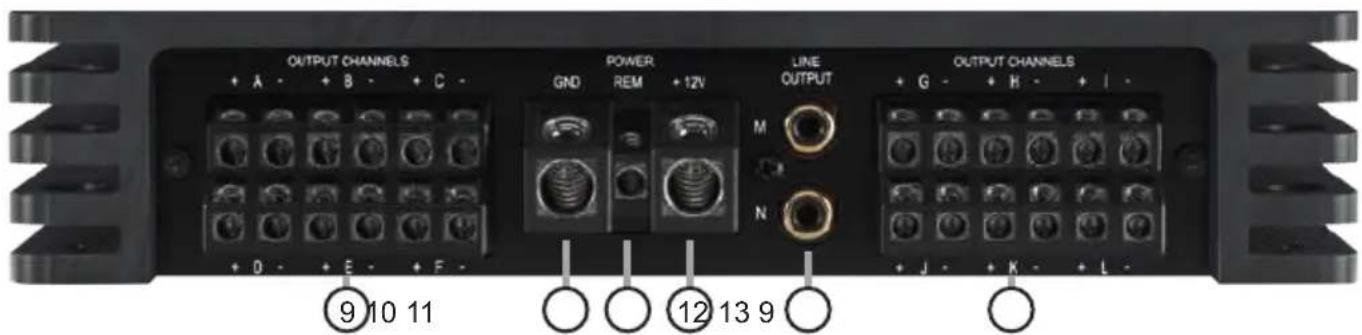

⑨ Output Channels

Lautsprecherausgänge für den Anschluss von Lautsprechersystemen.

10 GND

Anschluss des Massekabels (Minuspol der Batterie oder Fahrzeugchassis).

11 REM

Anschluss für die Remoteleitung des Radios.

⑫ +12 V

Anschluss für das Versorgungsspannungskabel +12 V der Batterie.

13 Line Output

Vorverstärkerausgänge zum Anschluss weiterer Verstärker. Zur Einschaltung weiterer Verstärker muss der Remote-Ausgang (Rem. Out) verwendet werden.

① USB Eingang

Mit Hilfe dieses Eingangs wird die HELIX V TWELVE DSP MK2 über das beiliegende k bel mit dem Computer verbunden und kann anschließend über das DSP PC-Tool konfiguriert werden. Die aktuellste Software finden Sie auf www.audiotec-fischer.com.

Hinweis: Es können keine USB Speichermedien an den Verstärker angeschlossen werden.

② SCP (Smart Control Port)

Dieser Multifunktionseingang dient zum Anschluss von HELIX Zubehörprodukten, wie beispielsweise einer Fernbedienung, mit deren Hilfe diverse Funktionen des Verstärkers gesteuert werden können. Die Funktionalität muss je nach Typ der Fernbedienung zuerst im „Device Configuration Menu“ der DSP PC-Tool Software oder an der Fernbedienung selbst konfiguriert werden.

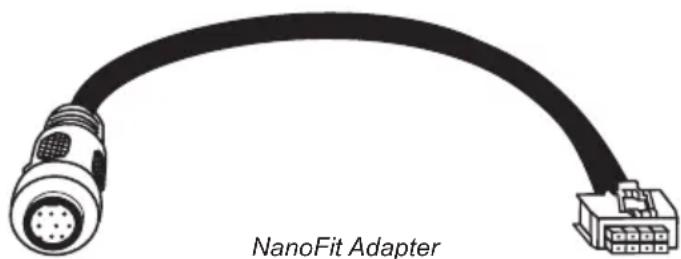

Achtung: Sofern das Zubehörprodukt keinen NanoFit Stecker besitzt, verwenden Sie zum Anschluss ausschließlich den mitgelieferten NanoFit Adapter.

Die V TWELVE DSP MK2 bietet 10 interne Speicherplätze für Sound Setups. Mit Hilfe des Control Tasters lässt sich zwischen zwei Speicherplätzen umschalten oder ein Geräte-Reset durchführen. Die Speicherplätze können im DSP PC-Tool festgelegt werden.

1. Setup-Wechsel: Taster 1 Sek. drücken. Werkseitig sind die Speicherbereiche eins und zwei eingestellt. Der Umschaltvorgang wird durch einmaliges rotes Blinken der Status LED angezeigt. Alternativ kann zur Umschaltung die optionale Fernbedienung URC.3 verwendet werden. Um zwischen allen internen Speicherplätzen umschalten zu können, ist

optionales Zubehör, wie z.B. die Fernbedienungen DIRECTOR und CONDUCTOR oder die WIFI CONTROLnotwendig.

1. Geräte-Reset: Taster länger als 5 Sek. gedrückt halten. Durch ein Geräte-Reset wird der interne Speicher auf die Werkseinstellung zurückgesetzt! Dies wird durch ein durchgehendes rotes Leuchten und grünes schnelles Dauerblinken der Status LED angezeigt.

Achtung: Nach dem Resetten des Gerätes kann die V TWELVE DSP MK2 keine Audiosignale mehr wiedergeben, bis das Gerät mit Hilfe des DSP PC-Tools geupdated wurde.

④ Optical Input

Optischer Eingang im SPDIF-Format für den Anschluss an Signalquellen mit digitalem Ausgang. Die „Sampling Rate“ dieses Eingangs muss zwischen 12 - 96 kHz liegen. Das Eingangssignal wird automatisch an die interne Abtastrate angepasst. Um diesen Eingang zu aktivieren und in der Lautstärke regeln zu können, wird eine optional erhältliche Fernbedienung oder die WIFI CONTROL empfohlen.

Hinweis: Es können ausschließlich Stereosignale und keine Dolby-codierten Daten verarbeitet werden!

Hinweis: Werkseitig ist die manuelle Einschaltung des Eingangs über eine optionale Fernbedienung konfiguriert.

⑤ Highlevel Input

12-Kanal Hochpegel-Lautsprechereingang. Mit Hilfe dieses Eingangs kann der Verstärker direkt an die Lautsprecherausgänge eines Werks- / Nachrüstradios oder eines Werksverstärkers angeschlossen werden, sofern dieses / dieser nicht über Vorverstärkerausgänge verfügt. Die Eingangsempfindlichkeit ist für alle Kanäle ab Werk auf 11,3 Volt eingestellt. Es ist jedoch möglich, die Eingangsempfindlichkeit mit Hilfe der DSP PC-Tool Software (DCM-Menü → Signalverwaltung) und durch das Umstecken von Steckbrücken im Geräteinneren optimal an die Signalquelle anzupassen (siehe Seite 7, Punkt 4; Einstellung der Eingangsempfindlichkeit).

Wichtig: Es ist zwingend notwendig, die Eingangsempfindlichkeit des Geräts vor der ersten Inbetriebnahme an die Signalquelle anzupassen. Eine Missachtung kann zu Schäden am Verstärker führen.

Achtung: Verwenden Sie zum Anschluss ausschließlich die mitgelieferten Stecker mit integrierten Schraubklemmen oder einen passenden Kabelbaum aus dem HELIX Zubehörprogramm.

Achtung: Der Highlevel- und der Vorverstärkersignaleingang eines einzelnen Kanals darf nicht gleichzeitig genutzt werden, da dies zu Schäden an ihrem Autoradio führen kann. Es ist aber zulässig, an einem Kanal den Highlevel- und an einem anderen Kanal den Vorverstärkersignaleingang zu verwenden.

⑥ Line Input

6-Kanal Vorverstärkereingang zum Anschluss von Signalquellen, z.B. Radios. Die Eingangsempfindlichkeit ist für alle Kanäle ab Werk auf 2,8V Volt eingestellt. Es ist jedoch möglich, die Eingangsempfindlichkeit mit Hilfe der DSP PC-Tool Software (DCM-Menü → Signalverwaltung) und durch das Umstecken von Steckbrücken im Geräteinneren optimal an die Signalquelle anzupassen (siehe Seite 7, Punkt 4; Einstellung der Eingangsempfindlichkeit).

⑦ Status LED

Die Status LED zeigt den Betriebszustand des Verstärkers und dessen DSP-Speichers an.

Grün: Verstärker eingeschaltet und betriebsbereit.

Orange: Power Save Modus aktiv.

Rot: Protection Mode aktiv. Dieser kann unterschiedliche Ursachen haben. Der Verstärker ist mit Schutzschaltungen gegen Über- und Unterspannung sowie Überhitzung ausgestattet. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse oder fehlerhafte Verbindungen. Ist die Sicherheitsschaltung der Temperaturüberwachung aktiv, wird der Remote-Ausgang sowie die Signalausgabe abgeschaltet, bis ein sicherer Betrieb wieder gewährleistet werden kann.

Rot / grün langsam blinkend: Keine Betriebssoftware auf dem DSP installiert. Verbinden Sie den Verstärker mit der DSP PC-Tool Software und bestätigen das automatische Update der Betriebssoftware. Die aktuellste Version des DSP PC-Tools finden Sie auf www.audiotec-fischer.com.

Rot / grün schnell blinkend: Aktuell ausgewählter Sound Setup-Speicherplatz ist leer. Ein neues DSP Setup muss über die DSP PC-Tool Software eingespielt werden oder schalten Sie auf einen Speicherplatz mit vorhandenem Sound Setup um.

⑧ Rem. Out

Der Remote-Ausgang dient dazu, weitere Verstärker einzuschalten. Verwenden Sie in jedem Fall diesen Ausgang, wenn Sie weitere Verstärker an den Line Output der V TWELVE DSP MK2 anschließen, da es ansonsten zu Störgeräuschen kommen kann. Dieser Ausgang aktiviert sich automatisch, sobald der Bootvorgang des DSP abgeschlossen ist. Zudem wird dieser Ausgang bei aktiviertem „Power Save Mode“ und bei Betriebssoftware-Updates abgeschaltet.

⑨ Output Channels

Diese Anschlüsse dienen als Lautsprecherausgänge. Die Impedanz der Lautsprecher darf 2 Ohm nicht unterschreiten.

Achtung: Es wird dringend empfohlen, vor der ersten Inbetriebnahme mit der DSP PC-Tool Software die grundlegenden Einstellungen im Verstärker vorzunehmen.

Eine Missachtung kann zur Zerstörung der angeschlossenen Lautsprecher führen. Dies gilt insbesondere für die Inbetriebnahme von vollaktiven Lautsprechersystemen.

Inbetriebnahme und Funktionen

GND

Das Massekabel sollte am zentralen Massepunkt (dieser befindet sich dort wo der Minuspol der Batterie zum Metallchassis des Kfz geerdet ist) oder an einer blanken, von Lackresten befreiten Stelle des Kfz-Chassis angeschlossen werden. Der empfohlene Querschnitt beträgt mindestens 16 mm².

REM

Der Remote-Eingang dient zum Einschalten der V TWELVE DSP MK2, sofern die am Highleve Eingang angeschlossene Signalquelle die automatische Einschaltung nicht aktiviert oder der Verstärker bewusst nur über ein Remote-Signal ein- und ausgeschaltet werden soll. Die Remoteleitung wird mit dem Remote-Ausgang / Antennenanschluss des Steuergerätes (Radio) verbunden. Dieser ist nur aktiviert, wenn das Steuergerät eingeschaltet ist. Somit wird der Verstärker mit dem Steuergerät ein- und ausgeschaltet.

Hinweis: Dieser Eingang muss nicht belegt werden, wenn der Hochpegel-Lautsprecher eingang (Highlevel Input) benutzt wird. Wie Sie die automatische Einschaltung über den Hochpegel-Lautsprechereingang der V TWELVE DSP MK2 deaktivieren können, ist auf Seite 10 unter Punkt 7 „Konfiguration des Remote-Eingangs“ nachzulesen.

+12 V

Das +12 V Versorgungskabel ist am Pluspol der Batterie anzuschließen. Der empfohlene Querschnitt beträgt mindestens 16 mm².

Line Output

Prozessierter 2-Kanal Vorverstärkerausgang zum Anschluss von zusätzlichen Verstärkern. Die maximale Ausgangsspannung beträgt 3 Volt. Wenn Sie diesen Ausgang verwenden, ist es zwingenderforderlich, den Remote-Ausgang (Rem. Out) zum Einschalten des / der an den Line Output angeschlossenen Verstärker zu verwenden, da ansonsten Störsignale auftreten können. Der Remote-Ausgang schaltet sich automatisch während des „Power Save Modus“ sowie bei einem Software-Update ab. Die Ausgänge können in der DSP PC-Tool Software den Eingängen beliebig zugeordnet werden.

Die HELIX V TWELVE DSP MK2 wird wie nachfolgend beschrieben angeschlossen.

Achtung: Für die Durchführung der nachfolgenden Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädigungen zu vermeiden, fragen Sie im Zweifelsfall Ihren Einbauspezialisten und beachten Sie zwingend die allgemeinen Anschluss- und Einbauhinweise (siehe Seite 2).

1. Anschluss der Vorverstärkereingänge

Diese Eingänge (Line Input) können mit entsprechenden Kabeln (RCA / Cinch-Kabel) an die Vorverstärker- / Lowlevel- / Cinch-Ausgänge des Werks- bzw. Nachrüstradios oder Werksverstärkers angeschlossen werden. Im Verstärker lassen sich die Signaleingänge über die DSP PC-Tool Software frei den Lautsprecherausgängen bzw. dem Line Output zuweisen. Die Einschaltautomatik des Verstärkers funktioniert bei den Vorverstärkereingängen nicht, so dass der Remote-Eingang (REM) zwingend belegt werden muss.

Achtung: Der Highlevel- und der Vorverstärkersignaleingang eines einzelnen Kanals darf nicht gleichzeitig genutzt werden, da dies zu Schäden an ihrem Autoradio / Werksverstärker führen kann. Es ist aber zulässig, an einem Kanal den Highlevel- und an einem anderen Kanal den Vorverstärker signaleingang zu verwenden.

2. Anschluss der Highlevel-Lautsprechereingänge

Die Hochpegel-Lautsprechereingänge können direkt mit den Lautsprecherausgängen des Werks- bzw. Nachrüstradios oder Werksverstärkers mit Hilfe entsprechender Kabel (Lautsprecherkabel mit max. 1 mm² Querschnitt) verbunden werden.

Sollten Sie ein normales Werksradio anschließen, empfehlen wir folgende Kanalbelegung:

Kanal B = Vorne rechts

Kanal D = Hinten rechts

Dabei müssen nicht zwingend alle Eingänge belegt werden. Werden nur zwei Kanäle belegt, empfehlen wir die Kanäle A und B zu verwen-

den. Achten Sie bitte auf eine korrekte Polung! Wenn Sie einen oder mehrere Anschlüsse verpolen, kann dadurch die Funktion des Verstärkers beeinträchtigt werden. Bei Verwendung dieses Eingangs muss der Remote-Eingang (REM) nicht belegt werden, da sich der Verstärker automatisch einschaltet, sobald ein Lautsprechersignal anliegt.

3. Anschluss einer digitalen Signalquelle

Sofern Sie über eine Signalquelle mit optischem Digitalausgang verfügen, kann diese an den Verstärker angeschlossen werden. Werkseitig ist die manuelle Einschaltung des Eingangs über eine optionale Fernbedienung konfiguriert. Möchten Sie den Eingang automatisch bei Anliegen eines Audiosignals aktivieren, können Sie dies in der DSP PC-Tool Software unter dem Menüpunkt Signalmanagement im DCM konfigurieren. Die Einschaltautomatik des Verstärkers funktioniert bei Verwendung des Digitaleingangs nicht, so dass der Remote-Eingang (REM) zwingend belegt werden muss.

Wichtig: Das digitale Audiosignal einer Quelle ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass in diesem Fall an sämtlichen Ausgängen der HELIX V TWELVE DSP MK2 der volle Pegel anliegen wird. Dies kann im Extremfall die angeschlossenen Lautsprecher zerstören. Wir raten deshalb dringend dazu, eine optionale Fernbedienung zur Einstellung der Lautstärke des digitalen Sig naleingangs zu verwenden!

Hinweis: Die HELIX V TWELVE DSP MK2 kann nur unkomprimierte, digitale Stereo PCM-Signale mit einer Abtastrate zwischen 12 kHz und 96 kHz verarbeiten. Es können keine MP3- oder Dolby-codierten Daten verarbeitet werden, sondern ausschließlich Stereosignale.

4. Einstellung der Eingangsempfindlichkeit Achtung: Es ist zwingend notwendig, die Eingangsempfindlichkeit der V TWELVE DSP MK2 an die Signalquelle anzupassen, um Schäden am Verstärker zu vermeiden.

Die Einstellung der Eingangsempfindlichkeit kann mit Hilfe der DSP PC-Tool Software und durch das Umstecken von Steckbrücken im Ge-

Einbau und Installation

räteinneren vorgenommen werden. Die Einstellung erfolgt dabei in zwei Schritten.

1. Voreinstellung der Eingangsempfindlichkeit mit Hilfe der Jumper im Inneren des Geräts.
2. Feineinstellung mit Hilfe der DSP PC-Tool Software.

Zu 1: Der werkseitig für alle Kanäle voreingestellte Wertebereich der Eingangsempfindlichkeit ist optimal für viele handelsübliche Radios (Hochpegel 11,3 Volt; Cinch 2,8 Volt).

Sofern Ihre Signalquelle eine maximale Ausgangsspannung über 14 Volt liefert - beispielsweise wenn ein werkseitig verbauter Verstärker als Signalquelle dient – müssen alle vier Jumper im Inneren des Geräts umgehend auf den „High Voltage Range“ Bereich (Hochpegel 8 - 32 Volt; Cinch 2 - 8 Volt) gesteckt werden.

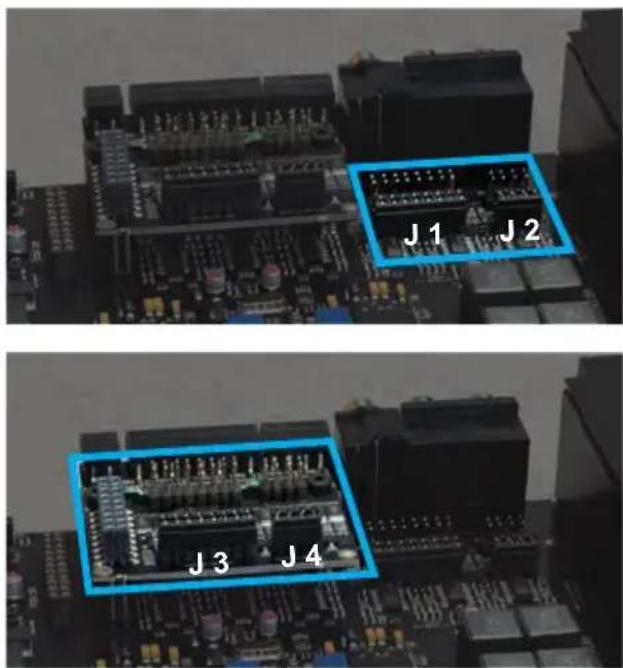

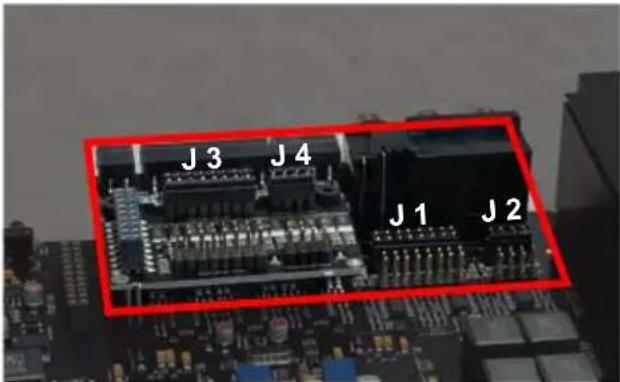

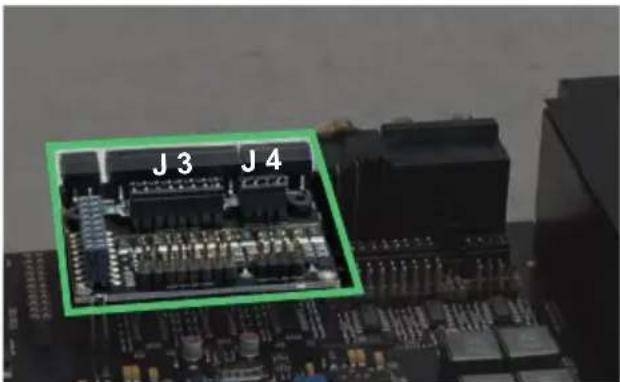

Um die Jumperposition zu ändern, muss das Gerät geöffnet werden. Dazu entfernen Sie zunächst die vier Schrauben (zwei Inbus- und zwei Kreuzschlitzschrauben) des Seitenblechs mit dem USB-Eingang und nehmen dieses ab. Ziehen Sie nun das Bodenblech zur Seite heraus. Anschließend haben Sie Zugriff auf die Jumper.

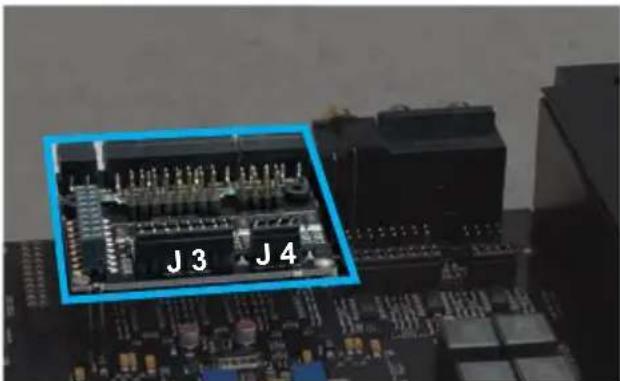

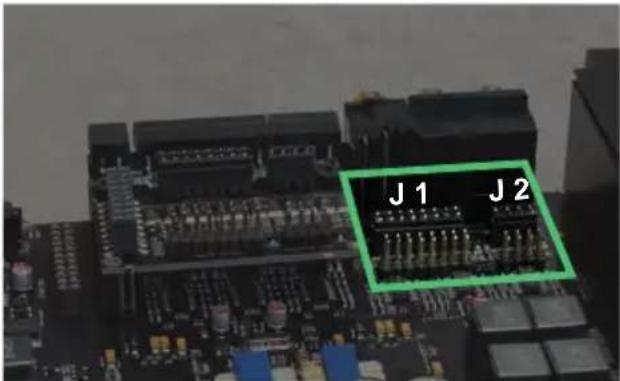

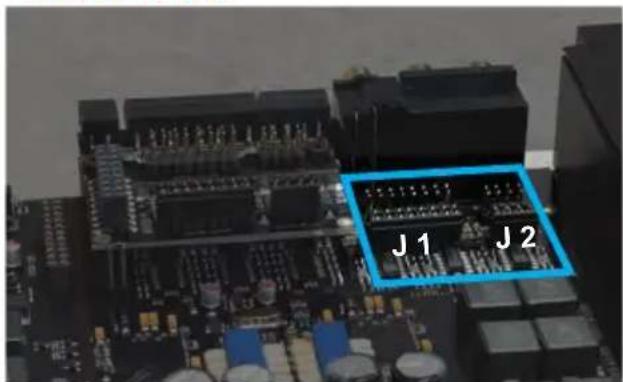

Übersicht Jumper-Steckpositionen:

Jumper 1 (J 1): Kanal A - D

Jumper 2 (J 2): Kanal E - F

Um die Position eines Jumpers zu ändern, ziehen Sie diesen einfach nach oben hin ab und stecken ihn auf die gewünschte Position.

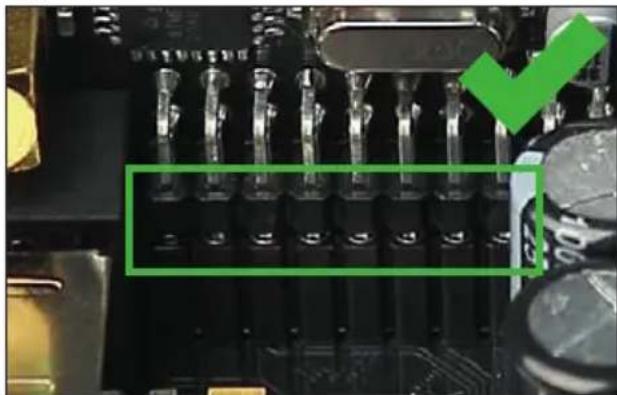

Achten Sie darauf, dass der Jumper vollständig und nicht versetzt eingesteckt ist.

Sollten Sie sich bzgl. der Ausgangsspannung Ihrer Signalquelle nicht sicher sein, kontaktieren Sie Ihren HELIX Fachhändler.

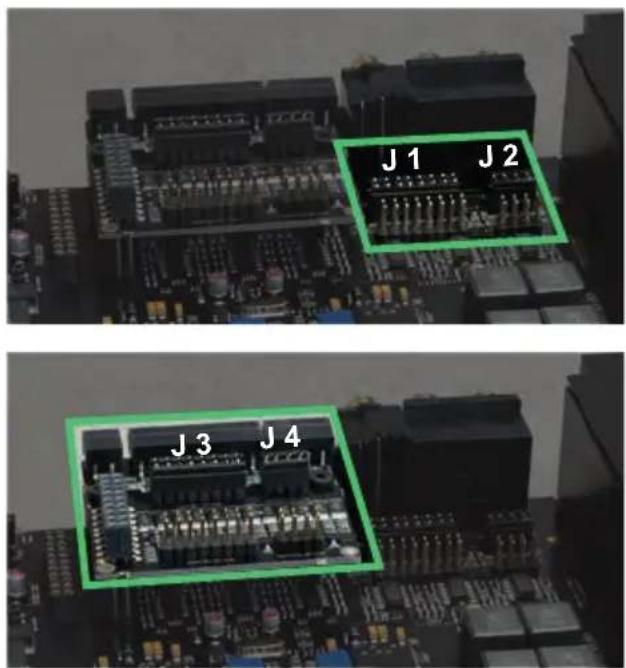

Jumper-Steckpositionen Low Voltage Range (werkseitig):

Wertebereich: Highlevel 4 - 16 Volt Cinch 1 - 4 Volt

Jumper-Steckpositionen High Voltage Range:

Wertebereich: Highlevel 8 - 32 Volt Cinch 2 - 8 Volt

Nachdem die Jumper auf den gewünschten Steckpositionen platziert sind, können Sie den Verstärker wieder zusammenbauen.

Zu 2: Nun kann mit Hilfe der DSP PC-Tool Software die Eingangsempfindlichkeit optimal an die Signalquelle angepasst werden.

Hinweis: Muten Sie während dieser Prozedur die Signalausgänge des DSPs.

Zur Anpassung der Eingangsempfindlichkeit führen Sie bitte die folgenden Schritte durch:

1. Schalten Sie den Verstärker ein und starten anschließend die Software. Die Einstellung zur Anpassung der Eingangsempfindlichkeit finden Sie im Tab „Signalverwaltung“ des DCM-Menüs unter dem Punkt „Main Input → Input Gain“.

1. Wählen Sie das Setupverfahren zur Einstellung der Eingangsempfindlichkeit aus.

Standard Gain Setup: Hier kann die Eingangsempfindlichkeit global für alle Kanäle eingestellt werden (nur bei „Low Voltage Range“ Jumper-Steckposition – siehe links).

Advanced Gain Setup: Bei diesem Verfahren ist sowohl eine globale Einstellung aller Kanäle als auch eine individuelle Einstellung für die einzelnen Kanalpaare möglich. (Wird

bei „High Voltage Range“ Jumper-Steckpositionautomatisch aktiviert)

1. Wählen Sie verwendeten Eingang (Cinch oder Hochpegel) aus.

1. Drehen Sie die Lautstärke Ihres Radios auf 90 % der Gesamtlautstärke und spielen Sie ein geeignetes Testsignal, z.B. Rosa Rauschen, (Vollaussteuerung 0 dB) ab.

2. Sollte die Clipping Anzeige im DSP PC-Tool bereits leuchten (siehe Markierung im folgenden Bild), verringern Sie mit Hilfe des Schiebereglers die Eingangsempfindlichkeit, bis die Clipping Anzeige erlischt.

1. Erhöhen Sie die Eingangsempfindlichkeit bis die Clipping Anzeige aufleuchtet. Schieben Sie nun den Regler einen Schritt zurück bis die Clipping Anzeige wieder erlischt.

Verschiedene Einstellungsbeispiele für die Eingangsempfindlichkeit sind in der Tabelle auf Seite 11 aufgeführt. Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren HELIX Fachhändler.

5. Anschluss der Stromversorgung

Vor dem Anschluss des +12 V Versorgungskabels an das Bordnetz muss die Autobatterie abgeklemmt werden.

Das +12 V Stromkabel ist am Pluspol der Batterie anzuschließen. Die Plusleitung sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der gesamten Car-Hifi Anlage (V TWELVE DSP MK2 = max. 80 A RMS bei 12 V Bordnetz). Verwenden Sie bei kurzen Leitungen (< 1 m) einen Querschnitt von mindestens 16 mm². Bei längeren Leitungen

Einbau und Installation

empfehlen wir einen Querschnitt von 25 mm² bis 35 mm². Das Massekabel (gleicher Querschnitt wie das +12 V Kabel) muss an einem blanken, von Lackresten befreiten Massepunkt des Kfz-Chassis oder direkt an dem Minuspol der Autobatterie angeschlossen werden.

6. Anschluss des Remote-Eingangs

Der Remote-Eingang (REM) muss mit dem Remote-Ausgang des Radios verbunden sein, sofern die Vorverstärkereingänge (Line Input) oder ausschließlich der Digitaleingang des Verstärkers als Signaleingänge / Signaleingang genutzt werden / wird. Es wird dringend davon abgeraten, den Remote-Eingang des Verstärkers über das Zündungsplus des Fahrzeugs zu steuern, um Störgeräusche beim Ein- und Ausschalten zu vermeiden. Bei Verwendung des Hochpegel-Lautsprechereingangs (Highlevel Input) muss der Remote-Eingang nicht belegt werden, sofern das angeschlossene Radio über BTL-Ausgangsstufen verfügt.

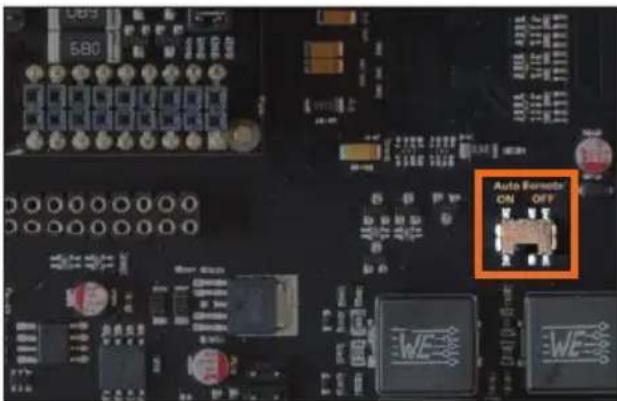

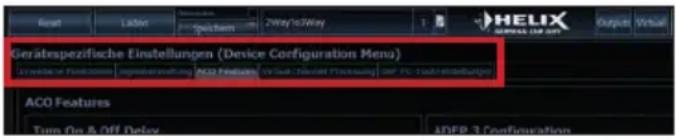

7. Konfiguration des Remote-Eingangs

Die

Einschaltung

der

HELIX

V TWELVE DSP MK2 erfolgt automatisch bei Ansteuerung über die Hochpegel-Lautsprechereingänge (HighlevellInput) oder sobald ein Remote-Signal am Remote-Eingang (REM) anliegt. Mit Hilfe des „Auto Remote“-Schalters kann die automatische Einschaltung deaktiviert werden (Auto Remote = Off). Dies sollte vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Verstärkers kommt.

Hinweis: Wird die automatische Einschaltung des Verstärkers deaktiviert, muss der Remote-Eingang belegt werden. Eine automatische Einschaltung über den Hochpegel-Lautsprechereingang ist dann nicht mehr möglich.

Hinweis: Werkseitig ist die automatische Einschaltung über den Hochpegel-Lautsprechereingang der HELIX V TWELVE DSP MK2 aktiviert. Um die automatische Einschaltung zu deaktivieren, muss das Gerät, wie unter Punkt 4 beschrieben, geöffnet und die Schalterposition des „Auto Remote“ Schalters geändert werden (siehe Markierung im nachfolgenden Bild).

On: Einschaltung über Hochpegel-Lautsprechereingang aktiviert (Werkseinstellung). Off: Einschaltung über Hochpegel-Lautsprechereingang deaktiviert.

8. Konfiguration des internen DSPs

Es wird dringend empfohlen, vor der ersten Inbetriebnahme die grundlegenden Einstellungen im Verstärker mit Hilfe der DSP PC-Tool Software vorzunehmen.

Eine Missachtung kann zur Zerstörung der angeschlossenen Lautsprecher / Verstärker führen. Speziell bei Verwendung der V TWELVE DSP MK2 in vollaktiven Systemen besteht sonst Zerstörungsgefahr für die Hochtöner. Informationen zum Anschluss des Verstärkers an einen PC finden Sie auf Seite 13.

9. Anschluss der Lautsprecherausgänge

Die Lautsprecherausgänge können direkt mit den Lautsprecherleitungen verbunden werden. Verbinden Sie niemals die Lautsprecherleitungen mit der Kfz-Masse (Fahrzeugkarosserie). Dieses kann Ihren Verstärker und Ihre Lautsprecher zerstören. Achten Sie darauf, dass alle Lautsprechersys teme phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet. Die Impedanz pro Kanal darf 2 Ohm nicht unterschreiten, da sonst die Schutzschaltung des Verstärkers aktiviert wird.

10. Anschluss des Remote-Ausgangs

Dieser Ausgang (Rem. Out) dient dazu, einen am Line Output angeschlossenen Zusatzverstärker mit einem Remote-Signal zu versorgen.

Bitte verwenden Sie ausschließlich dieses Signal zur Einschaltung externer Verstärker, um Ein- und Ausschaltgeräusche zu vermeiden.

Einstellungsbeispiele für die Eingangsempfindlichkeit:

Quelle Jumperpositionen		Input Gain im DSP PC-Tool
OEM-Radio 4- bis 6-kanaligBis 25 Watt Sinusleistung pro Kanal an 4 Ohm bzw. bis 50 Watt Sinusleistung pro Kanal an 2 Ohm	Low Voltage Range – Werkseitige Jumperpositionen(siehe Abb. 1)	Standard Gain Setup
OEM-Radio mit Zusatzverstärker 4- bis 12-kanaligGrößer 25 Watt bis 200 WattSinusleistung pro Kanal an 4 Ohm bzw, bis zu 400 Watt an 2 Ohm oder 100 Watt an 8 Ohm	High Voltage Range(siehe Abb. 2)	Advanced Gain Setup
Nachrüstradio 4- bis 6-kanalig mit Vorverstärkerausgang.Bis zu einer maximalen RCA / Cinch Ausgangsspannung von 4 Volt RMS	Low Voltage Range – Werkseitige Jumperpositionen(siehe Abb. 1)	Standard Gain Setup

Abbildung 1 – Low Voltage Range:

Wertebereich: Highlevel 4 - 16 Volt Cinch 1 - 4 Volt

Abbildung 2 – High Voltage Range:

Wertebereich: Highlevel 8 - 32 Volt Cinch 2 - 8 Volt

Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren HELIX-Fachhändler.

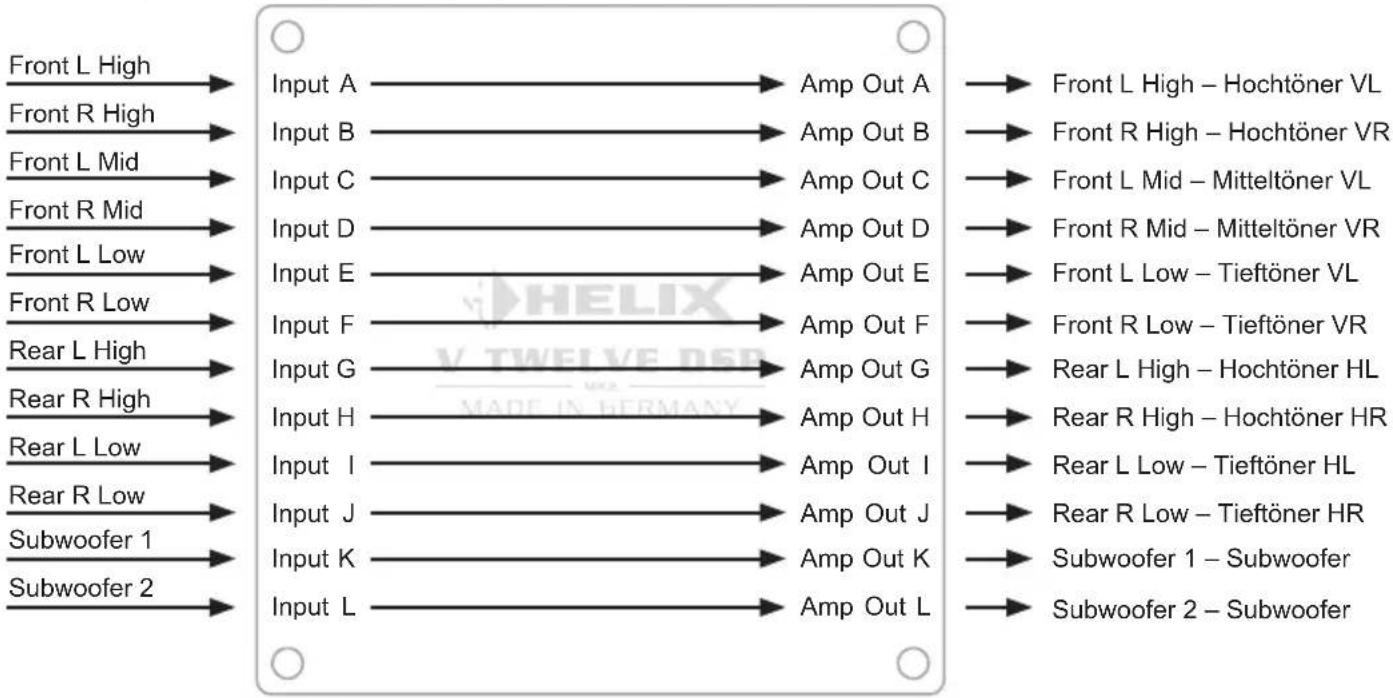

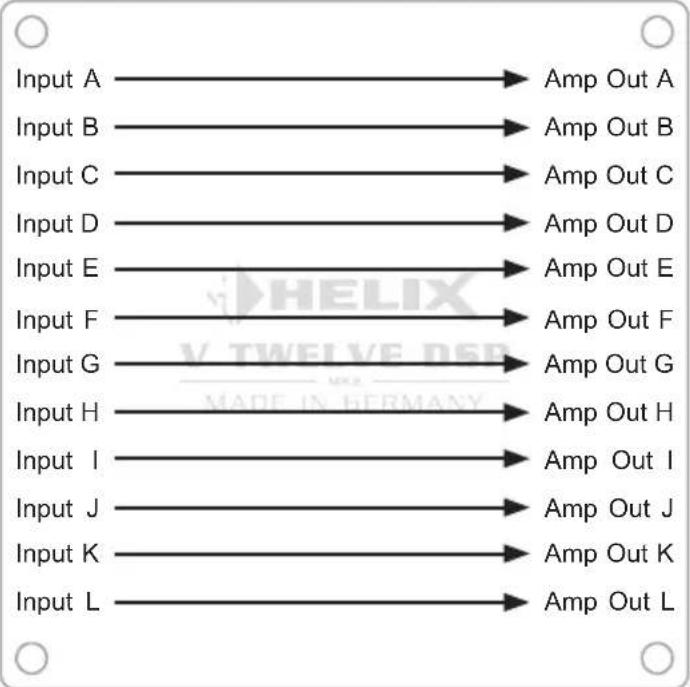

1 zu 1 Kanalrouting (IOR)

Vom OE-System

    style A fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333
    style W fill:#f9f,stroke:#333

    classDef label fill:#fff,stroke:#000;
    class A,B,C,D,E,F,G,H,I,J,K,L,Q,W,O,P,Q,Q,L,Q,W,J,K,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,Q,L,q,J,K,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,L,K,l,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,k,l,q,r,k,l,p,k,l,q,r,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,k,l,p,\n\nFront L High - Hochtöner VL\nFront R High - Hochtöner VR\nFront L Mid - Mitteltöner VL\nFront R Mid - Mitteltöner VR\nFront L Low - Tieftöner VL\nFront R Low - Tieftöner VR\nRear L High - Hochtöner HL\nRear R High - Hochtöner HR\nRear L Low - Tieftöner HL\nRear R Low - Tieftöner HR\nSubwoofer 1 - Subwoofer\nSubwoofer 2 - Subwoofer

Eingänge Ausgänge

Zu den Lautsprechern

→ Front L High – Hochtöner VL

→ Front R High – Hochtöner VR

→ Front L Mid – Mitteltöner VL

→ Front R Mid – Mitteltöner VR

→ Front L Low – Tieftöner VL

→ Front R Low – Tieftöner VR

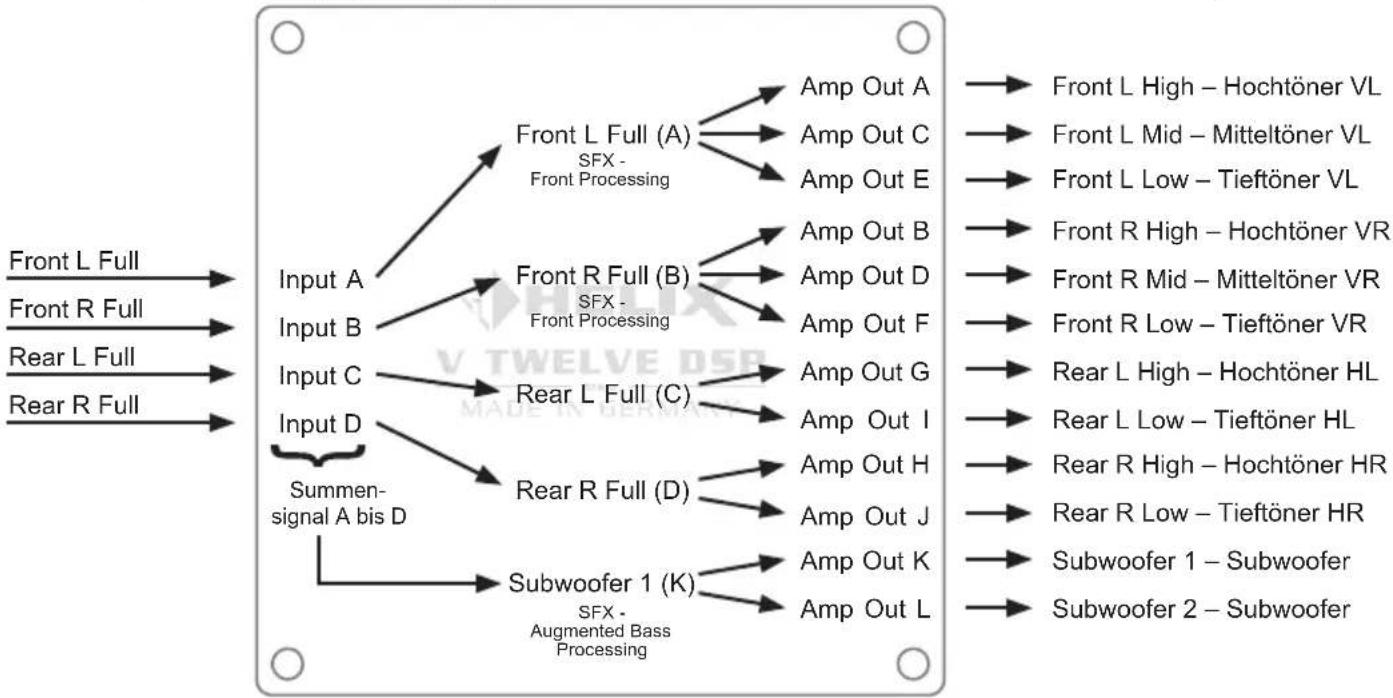

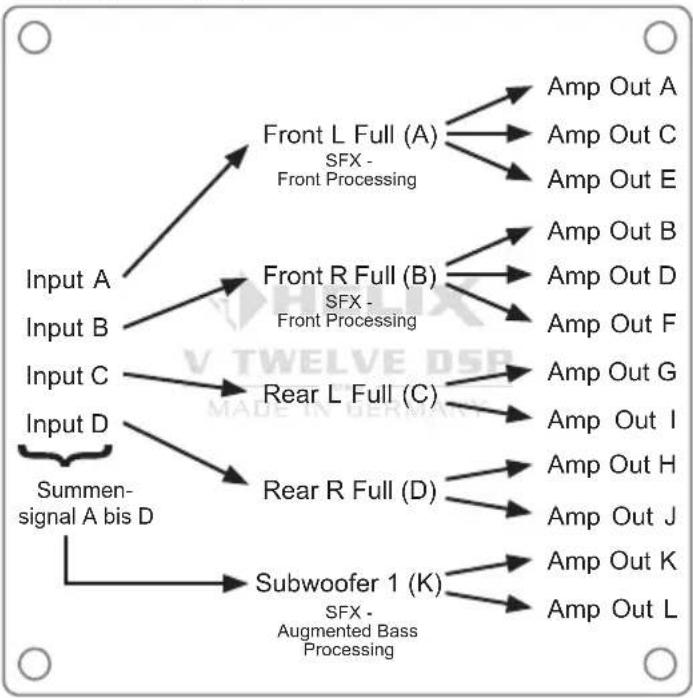

Kanalrouting mit Virtual Channel Processing

Vom OE-System

Eingänge Ausgänge Virtuelle Kanäle

Zu den Lautsprechern

→ Front L High – Hochtöner VL

→ Front L Mid – Mitteltöner VL

→ Front L Low – Tieftöner VL

→ Front R High – Hochtöner VR

→ Front R Mid – Mitteltöner VR

→ Front R Low – Tieftöner VR

Für weitere Anwendungsfälle kontaktieren Sie bitte Ihren HELIX-Fachhändler.

Die HELIX V TWELVE DSP MK2 kann mit Hilfe der DSP PC-Tool Software frei konfiguriert werden. Die Software stellt alle Funktionen übersichtlich und bedienerfreundlich zur Verfügung, so dass Sie diese individuell einstellen können. Dabei können alle vierzehn DSP-Kanäle separat eingestellt werden.

Bevor Sie den Verstärker das erste Mal an einen Computer anschließen, gehen Sie auf unsere Homepage und laden die aktuellste Software Version des DSP PC-Tools herunter. Es ist ratsam, regelmäßig nach Updates der Software zu schauen, damit das Gerät immer auf dem aktuellsten Stand ist.

Die Software sowie eine umfangreiche Knowledge Base finden Sie auf www.audiotec-fischer.com.

Es wird dringend empfohlen, die DSP PC-Tool Knowledge Base vor der ersten Benutzung durchzulesen, um Komplikationen und Fehler zu vermeiden.

Wichtig: Stellen Sie sicher, dass die V TWELVE DSP MK2 bei der ersten Installation der Software noch nicht am PC angeschlossen ist. Verbinden Sie diesen erst, wenn die Software samt der USB-Treiber vollständig installiert ist.

Im folgenden Abschnitt lesen Sie die wichtigsten Schritte zum Anschluss und der ersten Inbetriebnahme:

1. Laden Sie die DSP PC-Tool Software unter www.audiotec-fischer.com herunter und installieren diese auf ihrem Computer.
2. Schließen Sie danach die V TWELVE DSP MK2 mit dem beiliegenden USB-Kabel an den Computer an. Wenn Sie längere Distanzen zu überbrücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater oder das optional erhältliche WIFI CONTROL Interface.
3. Schalten Sie erst den Verstärker ein und starten Sie anschließend die Software. Sofern die Betriebssoftware des Verstärkers nicht mehr aktuell ist, wird diese automatisch aktualisiert.
4. Nun können Sie die V TWELVE DSP MK2 mithilfe der DSP PC-Tool Software frei konfigurieren. Nützliche Hinweise zur korrekten Einstellung entnehmen Sie unserer Knowledge Base, welche auf unserer Webseite bereit steht.

Achtung: Es wird dringend empfohlen, vor der ersten Inbetriebnahme die Lautstärke am Radio auf Minimum zu drehen und an die Vorverstärkerausgänge der V TWELVE DSP MK2 noch nichts anzuschließen, bis die grundlegenden Einstellungen im Verstärker vorgenommen wurden. Speziell bei Verwendung in vollaktiven Systemen besteht sonst Zerstörungsgefahr für die Lautsprecher.


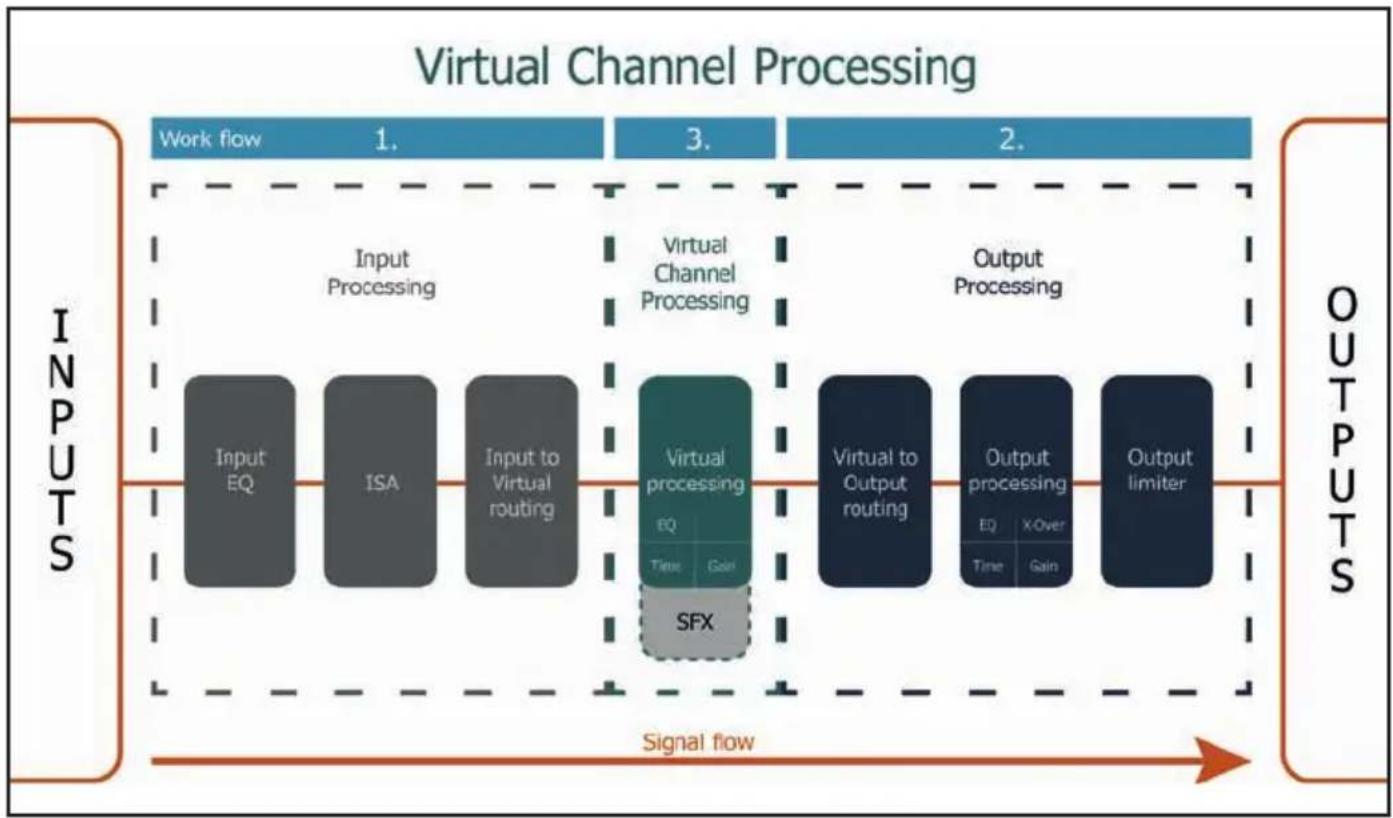

Das Bedienkonzept des VCP

Im Gegensatz zu bisherigen Methoden ist das Virtual Channel Processing (VCP) ein mehrstufiges Signalverarbeitungs-Konzept, welches die perfekte Konfiguration komplexer Soundsysteme ermöglicht und somit ganz neue Möglichkeiten des Klangtunings eröffnet.

Die Funktion erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen, welche sich zwischen den Ein- und Ausgängen befindet.

Insgesamt stehen zwölf zusätzliche prozessierte virtuelle Kanäle und vierzehn prozessierte Ausgangskanäle zur Verfügung.

Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkonfigurationen.

Die Hauptvorteile dieses Konzeptes sind folgende:

- Ausgangskanalübergreifender Gruppen-Equalizer

- Mehrwege-Konfiguration der DSP-Soundeffekte (SFX)

- Zusätzliche Funktionen wie Rear Attenuation

- Kanalübergreifender Gruppen-Equalizer

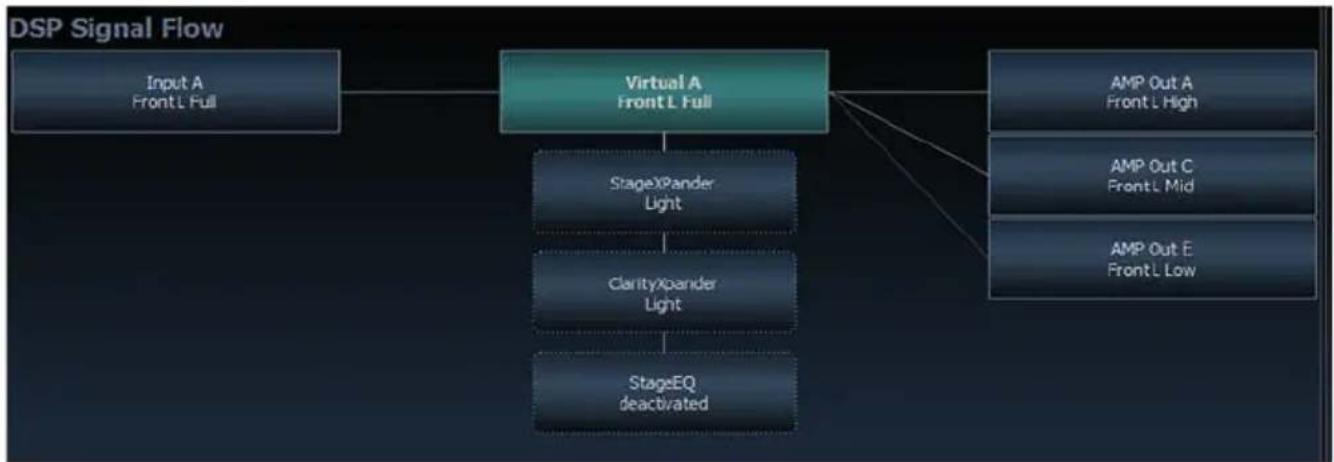

Beispielanwendung: AktivesMehrwege-System

Wird ein Eingangssignal (bspw. Vorne links) erst auf einen virtuellen Kanal geroutet (Front L Full) und dieses Signal anschließend auf ein aktives Mehrwege-System geroutet (bspw. Vorne links – Hochtöner, Mitteltöner und Tieftöner), so ist es möglich, mit Hilfe des Equalizers des virtuellen Kanals alle nachgeschalteten einzelnen Kanäle gleichzeitig in ihrer Tonalität zu beeinflussen. Der Vorteil dieses Konzeptes ist, dass sich vor allem die Frequenz- und Phaseneinflüsse auf alle nachgeschalteten Kanäle gleich auswirken, so dass gerade in aktiven Mehrwege-Konfigurationen die Abstimmung der Lautsprecher untereinander nicht negativ beeinflusst wird.

- Mehrwege-Konfiguration der DSP-Soundeffekte (SFX)

Beispielanwendung: 2- oder gar 3-Wege Centerlautsprecher

Nach Aktivierung des „Virtual Channel Processing“ sind auch die DSP-Soundeffekte wie das RealCenter-Management oder das Augmented Bass Processing aktiviert. Diese sind nicht mehr fest mit den Ausgängen verknüpft, sondern an bestimmte „virtuelle Kanäle“ gebunden:

Front Processing: virtuelle Kanäle Front L Full (A) und Front R Full (B)

Center Processing: virtueller Kanal Center Full (E)

Augmented Bass Processing: virtuelle Kanäle Subwoofer 1 (K) und Subwoofer 2 (L). An diese ist auch die Subwoofer-Lautstärkeregelung gebunden.

Dadurch ist es möglich, die DSP-Soundeffekte auf beliebig viele Ausgänge zu routen, um beispielsweise 2- oder gar 3-Wege Centerlautsprecher-Konfigurationen zu realisieren. Der Flexibilität sind hier somit kaum noch Grenzen gesetzt.

- Zusätzliche Funktionen

Darüber hinaus ermöglicht das VCP die Realisierung weiterer neuer Funktionen. Eine dieser Funktionen ist beispielsweise die „Rear Attenuation“. Bei dieser kann mit Hilfe einer Fernbedienung die Lautstärke der virtuellen Kanäle „Rear L Full“ und „Rear R Full“ separat geregelt werden. So ist es auch ohne Umschalten des Sound Setups möglich, die hinteren Lautsprecher (oder auch jeden anderen Kanal, welcher durch diese Kanäle geroutet wird) in ihrer Lautstärke zu regeln.

Konfiguration des Virtual Channel Processing (VCP)

Um das VCP zu konfigurieren, muss zuerst das „Virtual Channel Processing“ im DCM-Menü der DSP PC-Tool Software eingeschaltet werden. Gehen Sie dazu in den „Virtual Channel Processing“-Tab und klicken auf die rechte Box mit der VCP-Grafik. Anschließend erfolgt die Konfiguration in drei Schritten – hier am Beispiel einer 3-Wege Konfiguration mit einem 2-Wege Eingangssignal erläutert.

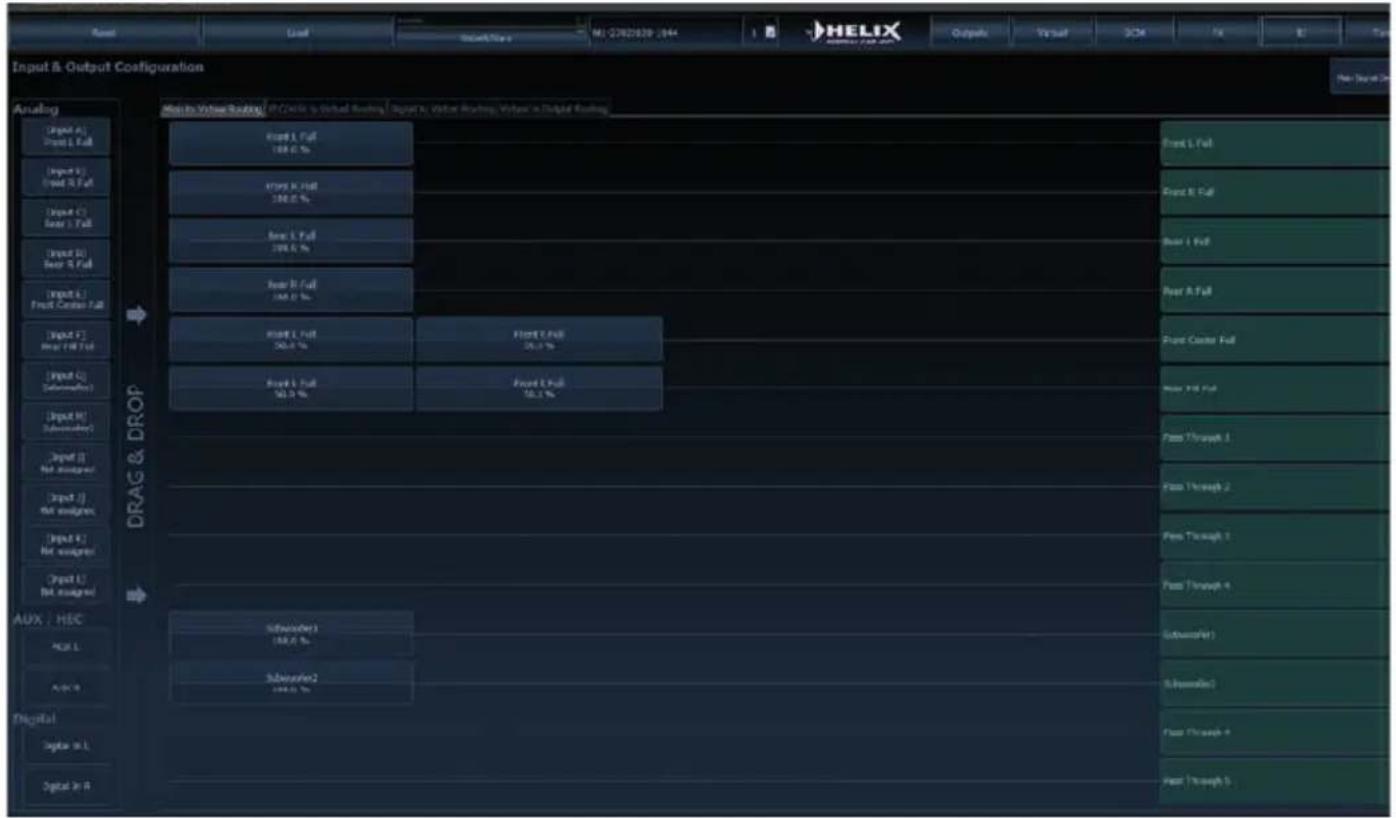

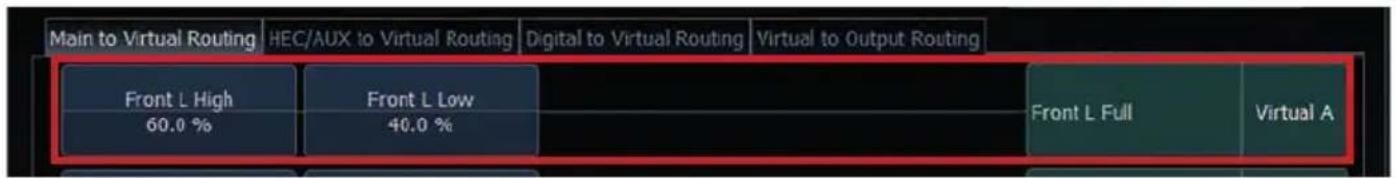

Workflow-Schritt 1 – Eingangsrouting

Zuerst müssen die Eingangssignale in den verschiedenen Eingangs-Signalmatrizen („Main to Virtual Routing“, „HEC/AUX to Virtual Routing“, „Digital to Virtual Routing“) auf die jeweiligen virtuellen Kanäle geroutet werden. Dies verhält sich genauso wie im normalen Modus, d.h. die Eingangssignale auf der linken Seite werden per Drag & Drop auf die jeweilige Summierungsmatrix gelegt. Der Unterschied zum normalen Modus ist, dass die Namen und Signaleigenschaften der virtuellen Kanäle an dieser Stelle festgelegt sind (Front L Full, Front R Full, Rear L Full, Rear R Full, Front Center Full etc.).

a. Zunächst müssen alle Eingangssignale auf die entsprechenden festgelegten Signaltypen der virtuellen Kanäle gelegt werden, d.h. der Eingang, an welchen das Signal vorne links anliegt, muss auf den virtuellen Kanal „Front L Full“ geroutet werden.
b. Bei OEM-Adaptionen von aktiven Mehrwege-Systemen müssen die Signale an dieser Stelle auf den virtuellen Kanal „Front L Full“ summiert werden, d.h. mehrere Eingangssignale werden auf einen virtuellen Kanal summiert (der Input–EQ bleibt wie gewohnt in den Eingängen wirksam).

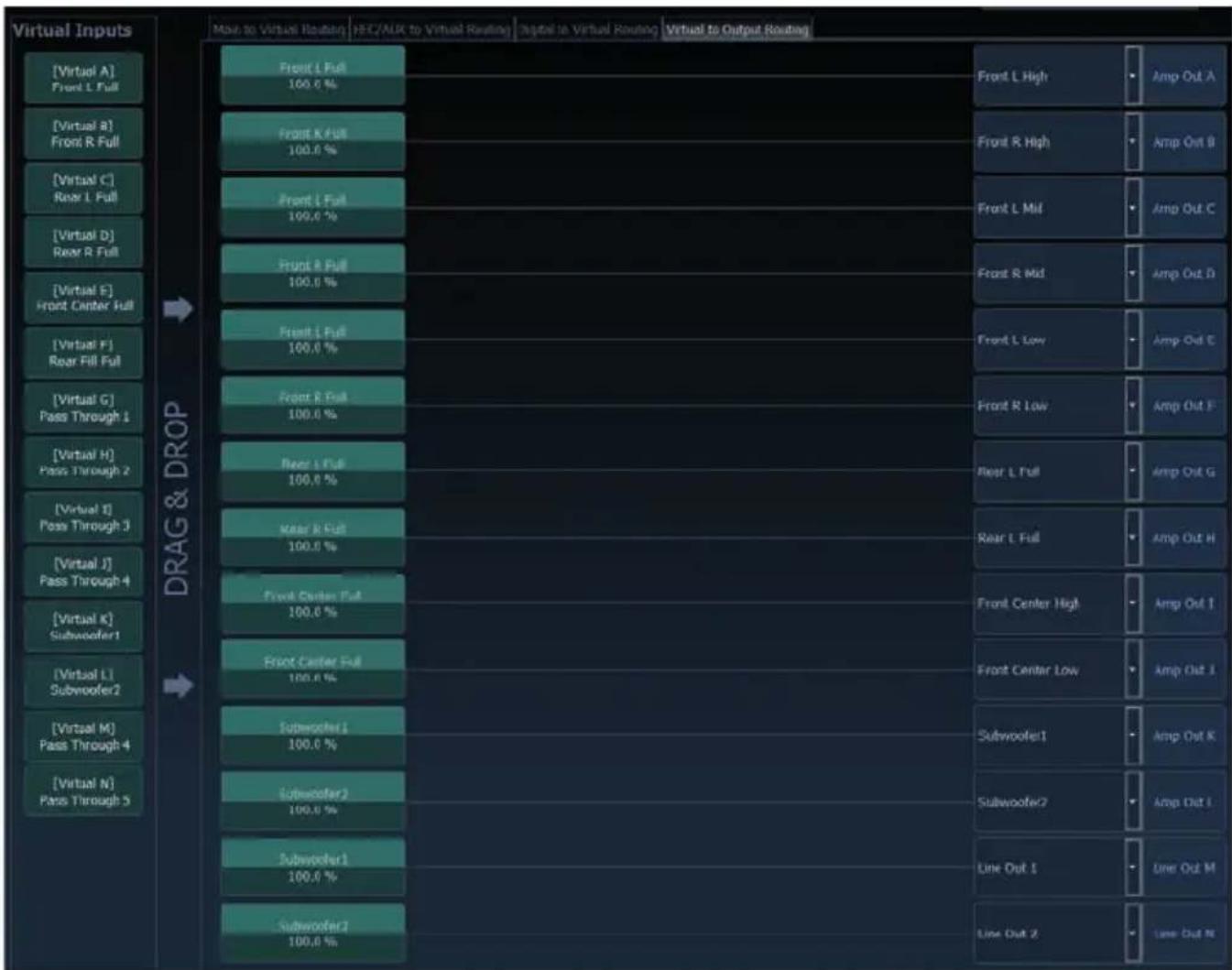

Workflow-Schritt 2 – Ausgangsrouting

Nachdem alle genutzten Eingangssignale in den jeweiligen Signal-Routing-Matrizen konfiguriert wurden, müssen die virtuellen Kanäle nun den physischen Ausgangskanälen zugeordnet werden. Hierbei kann ein virtuelles Signal (bspw. Front L Full) mehreren Ausgängen zugewiesen werden, wie beispielsweise dem vorderen linken Hochtöner, Mitteltöner und Tieftöner. Die Konfiguration dieser lautsprecherspezifischen Ausgangskanäle erfolgt nach wie vor im „Outputs“-Menü (im normalen Modus „Main“ genannt) des DSP PC-Tools. Hier können weiterhin die kanalspezifischen Equalizer, Hoch- und Tiefpassfilter, Laufzeitkorrektur, Ausgangspegel und Phaseneinstellungen konfiguriert werden.

a. Um die virtuellen Kanäle den jeweiligen Ausgangskanälen zuzuweisen, werden im Ausgangsrouting (Virtual to Output Routing) die jeweiligen virtuellen Signale per Drag & Drop auf die Ausgangskanäle gezogen. An dieser Stelle müssen die Signale in der Regel nicht mehr summiert werden, so dass jedem Ausgangs signal nur ein virtuelles Signal zugeordnet wird; beispielsweise wird dem vorderen linken Hochtöner das Signal „Front L Full“ zugeordnet, genauso wie dem vorderen linken Tieftöner.

b. An dieser Stelle kann auch ein virtueller Kanal, in welchem ein DSP-Soundeffekt aktiviert wurde, auf mehrere Ausgangskanäle geroutet werden. So kann beispielsweise das Signal „Front Center Full“ mehreren Ausgangskanälen zugewiesen werden, um einen aktiven Mehrwege-Center zu realisieren. Die entsprechenden Hoch- und Tiefpassfilter werden anschließend in den Ausgangskanälen konfiguriert.

Konfiguration des Virtual Channel Processing (VCP)

Workflow-Schritt 3 – Konfiguration der virtuellen Kanäle und Hinweise zur Anwendung der DSP-Soundeffekte (SFX)

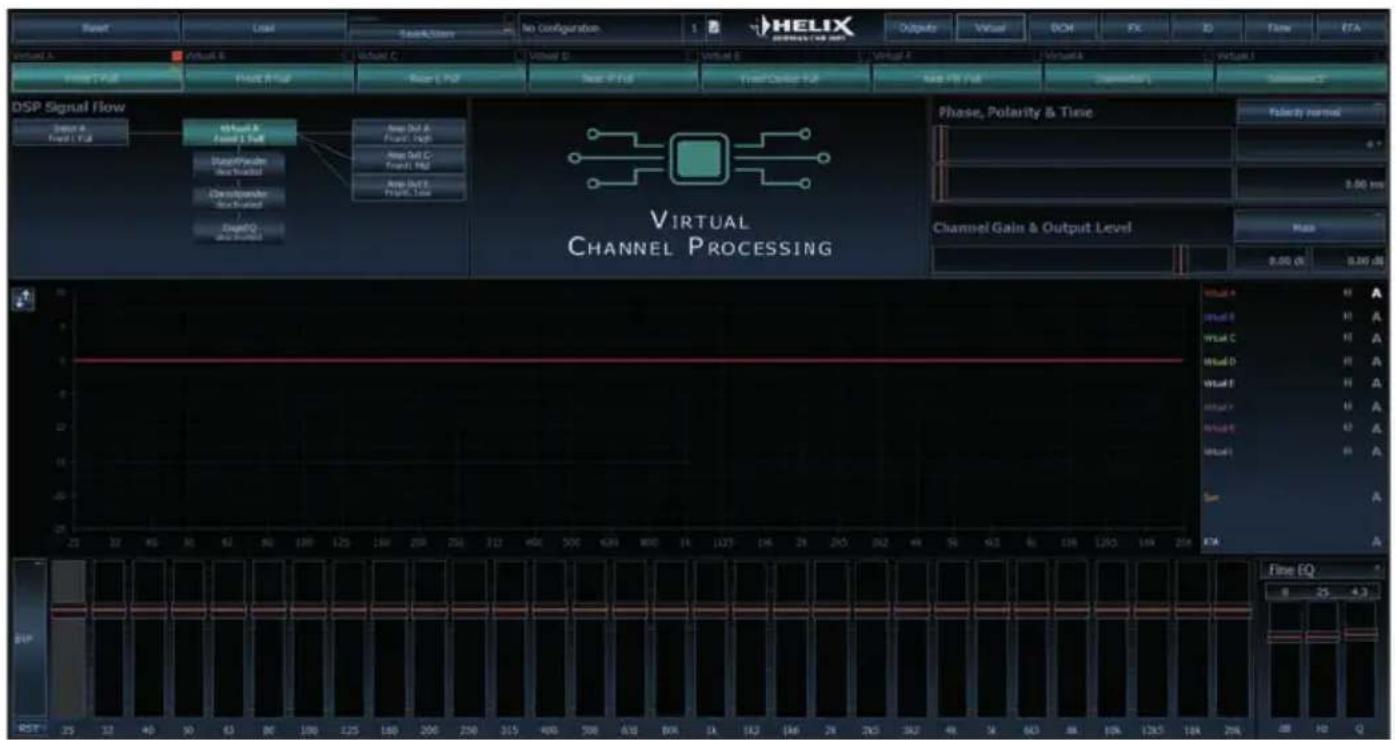

Wechseln Sie nun in das „Virtual“-Menü des DSP PC-Tools. Hier bekommen Sie eine Übersicht über den Signalfluss der einzelnen Kanäle sowie der aktivierten Soundeffekte. Zusätzlich ist es möglich beispielsweise mit Hilfe des Equalizers, Polarität und weiteren Funktionen alle nachgeschalteten Ausgangskanäle eines virtuellen Kanals gleichzeitig in ihrer Tonalität zu beeinflussen.

Konfigurationshinweise für die DSP-Soundeffekte (SFX)

Die HELIX V TWELVE DSP MK2 bietet bei aktiviertem Virtual Channel Processing einzigartige DSP-Sound effekte wie das „Augmented Bass Processing“, den „RealCenter“ und mehr.

Um in den Genuss der DSP-Soundeffekte zu kommen, müssen bei der Hard- und Softwarekonfiguration bestimmte Einstellungen vorgenommen werden.

Hinweis: Die DSP-Soundeffekte stehen bei der V TWELVE DSP MK2 nur im Virtual Channel Processing zur Verfügung. Dieses kann im DCM-Menü der DSP PC-Tool Software aktiviert werden.

Hinweise für das Center Processing mit seiner RealCenter- und ClarityXpander-Funktion

Um die RealCenter- und ClarityXpander-Funktion für einen Center-Lautsprecher nutzen zu können, müssen folgende Schritte durchgeführt werden:

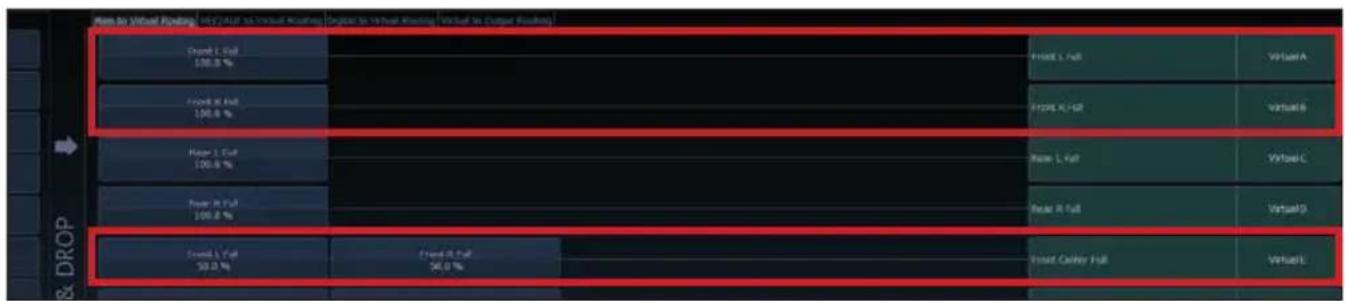

1a. Die virtuellen Kanäle „Front L Full“ und „Front R Full“ müssen mit einem Eingangssignal belegt sein (siehe Workflow-Schritt 1).
1b. Der virtuelle Kanal „Front Center Full“ muss im Eingangsrouting entweder mit einem Summensignal (Front Links + Front Rechts) oder einem vorhandenen Center-Signal belegt sein.

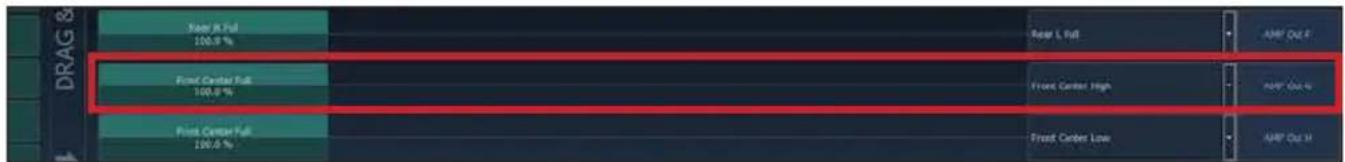

1. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal „Virtual E – Front Center Full“ auf den oder die gewünschten Ausgangskanäle (wie im Workflow-Schritt 2 beschrieben), auf welche das Center Processing angewendet werden soll.

Hinweise zum Eingangsrouting siehe Workflow-Schritt 1

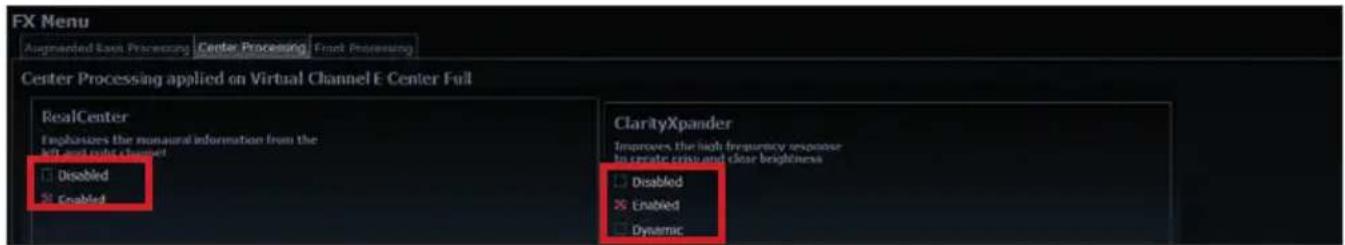

1. Wechseln Sie nun in das FX-Menü und aktivieren im Reiter „Center Processing“ den gewünschten Soundeffekt durch Setzen eines Hakens.

Hinweise zum Ausgangsrouting siehe Workflow-Schritt 2

Hinweise für das Front Processing mit seiner StageXpander- und ClarityXpander-Funktion

Die Einstellungen des StageXpanders und Front ClarityXpanders wirken immer auf die virtuellen Kanäle „Front L Full“ und „Front R Full“.

Hinweise für das Augmented Bass Processing mit seiner Dynamic Bass Enhancement- und SubXpander-Funktion

Für das Augmented Bass Processing müssen bestimmte Einstellungen vorgenommen werden, um dessen Soundeffekte anwenden zu können.

1. Mindestens einer der virtuellen Subwoofer Kanäle („Subwoofer 1“ oder „Subwoofer 2“) muss mit einem Eingangssignal belegt sein (siehe Workflow-Schritt 1).
2. Wechseln Sie in die „Virtual to Output Routing“ Matrix und routen den Kanal / die Kanäle „Virtual K – Subwoofer 1“ und / oder „Virtual L – Subwoofer 2“ auf den oder die gewünschten Ausgangskanäle (wie im Workflow-Schritt 2 beschrieben), auf welche das Subwoofersignal geleitet und das Augmented Bass Processing angewendet werden soll.

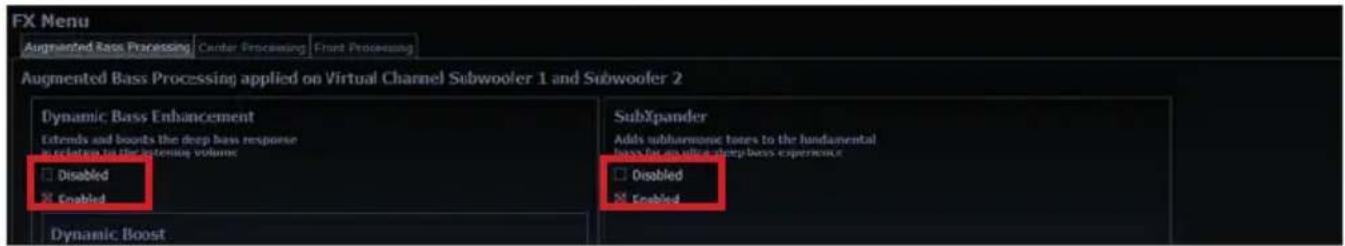

3. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Soundeffekt.

Hinweis: Das Bass Processing wird für die Kanäle Subwoofer 1 und Subwoofer 2 gemeinsam ein- und ausgeschaltet, die beiden Kanäle bleiben dabei für Stereoanwendungen voneinander getrennt.

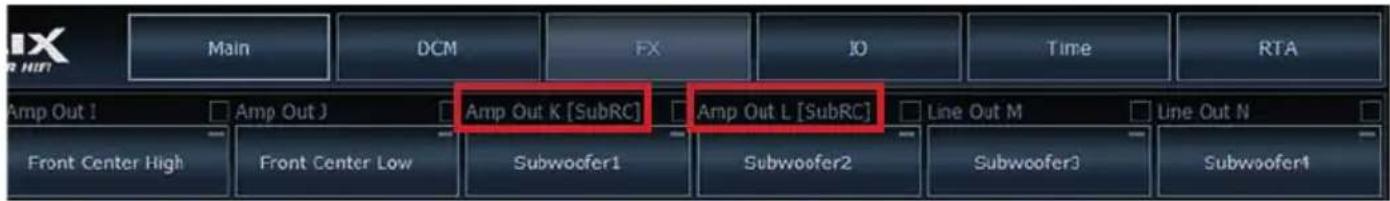

Konfiguration einer Subwoofer-Fernbedienung

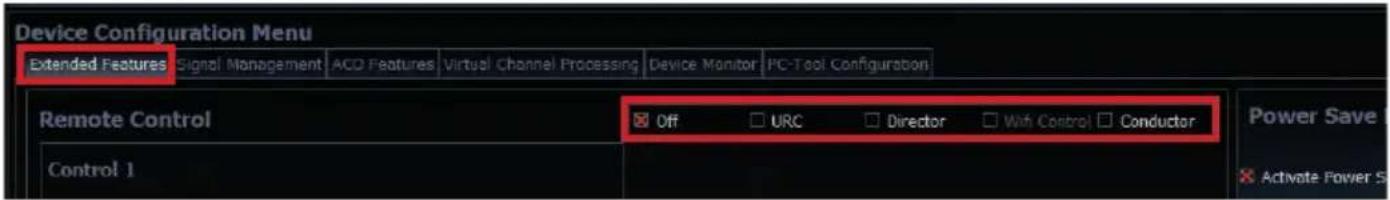

Zunächst muss die entsprechende Fernbedienung im Tab „Erweiterte Einstellungen“ im DCM Menü der DSP PC-Tool Software aktiviert und je nach Modell konfiguriert werden.

Bei nicht aktiviertem VCP ist die Subwoofer-Fernbedienung bei der V TWELVE DSP MK2 fest den Ausgangskanälen K und L (Output Channels) zugeordnet. In diesem Fall ist es nicht entscheidend, welcher Ausgang in der IO-Routingmatrix mit „Subwoofer“ benannt wurde.

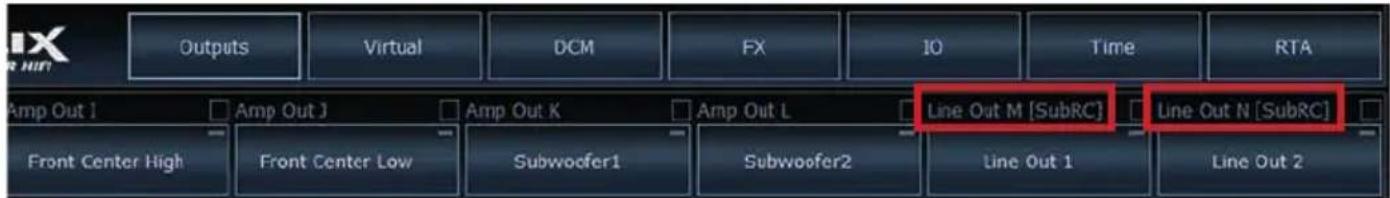

Im Main Menü wird angezeigt, auf welche Ausgänge die SubRC (Subwoofer-Fernbedienung) wirkt:

Bei aktiviertem VCP hingegen wird die Subwoofer-Fernbedienung den Ausgangskanälen zugeordnet, welche im „Virtual to Output Routing“ mit einem der beiden virtuellen Subwoofer-Signalen versorgt werden („Subwoofer 1“ oder „Subwoofer 2“). Dies kann jede beliebige Kombination an Ausgangskanälen sein.

Im nachfolgenden Beispiel sind es die Vorverstärker-Ausgänge / Line Outputs M und N:

Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder „Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.

Anschließend wird die Subwoofer-Regelung auch im Main Menü hinter der Kanalbezeichnung als [SubRC] angezeigt:

Neben den einzigartigen DSP-Sound effekten bietet die ACO-Plattform des V TWELVE DSP MK2 zusätzlich eine Vielzahl an System-Features.

Im DCM Menü der DSP PC-Tool Software können für einige dieser System-Features individuelle Einstellungen vorgenommen werden.

Turn On & Off Delay

Hier kann die Verzögerungzeit, mit welcher der integrierte DSP ein- und ausgeschaltet werden soll, festgelegt werden. Werkseitig sind 0,2 Sekunden eingestellt. Eine Änderung der Verzögerungszeit sollte nur vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Verstärkers kommt.

URC Setup Switch Configuration

Der ACO bietet Speicherplatz für zehn anstelle der üblichen zwei Sound Setups.

Mit Hilfe einer optional erhältlichen URC Fernbedienung, oder des Control Tasters lässt sich zwischen zwei der zehn Sound-Setup Speicherplätze umschalten. Diese zwei Speicherplätze können in der „URC Setup Switch Configuration“ festgelegt werden. Werkseitig sind die Speicherbereiche eins und zwei ausgewählt. Um zwischen allen internen Speicherplätzen umschalten zu können, werden die optional erhältlichen Fernbedienungen DIRECTOR und CONDUCTOR oder die HELIX WIFI CONTROL empfohlen.

An dieser Stelle kann festgelegt werden, ob der Remote-Ausgang, der die angeschlossenen Endstufen ein- bzw. ausschaltet, während eines Sound-Setup-Wechselvorgangs kurzzeitig deaktiviert werden soll. Standardmäßig ist dieses Feature deaktiviert (OFF).

Bei Ansteuerung des Verstärkers über die High-level-Eingänge kann es in Verbindung mit manchen Werksradios, die über eine sogenannte „Class SB“-Ausgangsstufe verfügen, notwendig sein, den ADEP.3-Schaltkreis an den Diagnosemodus des Steuergeräts anzupassen. Eine Anpassung sollte vorgenommen werden, wenn es bspw. zu Verzerrungen im oberen Lautstärkebereich kommt. Standardmäßig ist der Kompatibilitätsmodus ausgeschaltet (Disabled).

Der HELIX V TWELVE DSP MK2 Verstärker kann durch die Montage einer HELIX Extension Card (HEC) um weitere Funktionen erweitert werden – beispielsweise um eine Bluetooth® Audio Streaming Funktion, einem weiteren optischen Digitaleingang oder einen USB Audio-Eingang.

Zur Montage einer HEC muss das Seitenblech der V TWELVE DSP MK2 demontiert und gegen das der HEC beiliegende Seitenblech ausgetauscht werden.

Achtung: Installieren Sie ausschließlich für die V TWELVE DSP MK2 vorgesehene HEC Module an der dafür vorgesehenen Position. Die Benutzung eines nicht für das Gerät spezifizierten HEC Moduls oder eine Installation an einer nicht dafür vorgesehenen Position im Gerät kann zu Schäden am HEC Modul, dem Verstärker, des Radios oder anderen angeschlossenen Geräten führen.

Im folgenden Abschnitt nun die wichtigsten Schritte zum Einbau und der ersten Inbetriebnahme eines HEC Moduls:

1. Ziehen Sie zunächst alle Steckverbindungen vom Gerät ab.
2. Lösen Sie die vier Schrauben (zwei Inbus- und zwei Kreuzschlitzschrauben) des Seitenblechs der Geräteseite mit dem USB Eingang und entfernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite heraus.
4. Bereiten Sie das Modul für den Einbau in das Gerät vor. Informationen dazu entnehmen Sie bitte der Bedienungsanleitung des jeweiligen HEC Moduls.

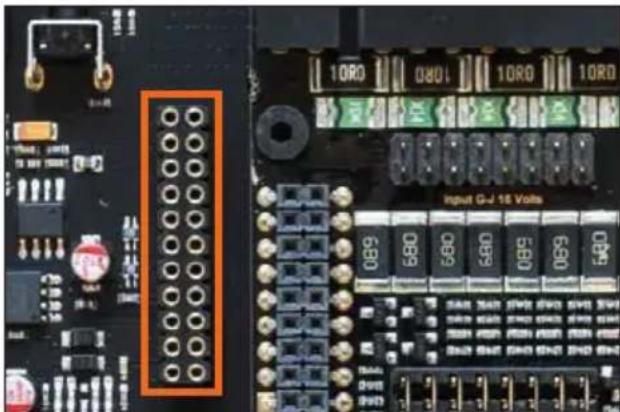

5. Stecken Sie das HEC Modul in den im Gerät vorgesehenen Sockel (siehe Markierung im nachfolgenden Bild).

1. Achten Sie auf den richtigen Sitz des HEC Moduls und darauf, dass alle Kontaktstifte vollständig im Sockel stecken.

1. Schieben Sie das Bodenblech wieder seitlich in das Gehäuse des Verstärkers. Anschließend befestigen Sie das neue, dem HEC Modul beiliegende Seitenblech mit den Inbus- und Kreuzschlitzschrauben.
2. Verschrauben Sie das HEC Modul mit dem Seitenblech. Genaue Informationen zur Befestigung entnehmen Sie bitte der Bedienungsanleitung des jeweiligen Moduls.
3. Schließen Sie alle Steckverbindungen wieder an das Gerät an.
4. Schalten Sie den Verstärker ein. Das installierte HEC Modul wird nun automatisch vom Gerät erkannt und die Status LED des HEC Moduls leuchtet grün.
5. Das Modul kann nun in der DSP PC-Tool Software konfiguriert werden.

Pure Class GD Verstärker-Technologie

Das Pure Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.

Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D Verstärker nochmals übertrifft. Die Vorteile spielt das Pure Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals variiert. Zudem ist bei diesem Verstärker der gesamte analoge Signalpfad völlig symmetrisch aufgebaut, wovon sowohl Klirrfaktor als auch Signal-Rauschabstand profitieren.

Der HELIX V TWELVE DSP MK2 Verstärker verwendet für alle internen wie auch externen Steuerungsund Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors.

Dieser ermöglicht Software-Upgrades aller Komponenten des integrierten DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue, an den Diagnosemodus des Steuergeräts anpassbare ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten (siehe Seite 21, ADEP.3 Configuration).

Power Save Modus

Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der V TWELVE DSP MK2 (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der V TWELVE DSP MK2 sowie der Rem. Out abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

Start-Stopfähigkeit

Das Netzteil im HELIX V TWELVE DSP MK2 Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX V TWELVE DSP MK2 auch beim Motorstart voll funktionsfähig bleibt.

Technische Daten

Leistung RMS ≤ 1% THD+N

Max. Leistung pro Kanal*...... Bis zu 160 Watt RMS @ 2 Ohm

Verstärkertechnologie....Pure Class GD

Eingänge 6 x Cinch

12 x Hochpegel-Lautsprechereingang

1 x Optisch SPDIF (12 - 96 kHz)

1 x Remote In

Eingangsempfindlichkeit...... Cinch: max. 4 V oder max. 8 V

Hochpegel: max. 16 V oder max. 32 V

Eingangsimpedanz...... Cinch: 12 kOhm

Hochpegel: 9 - 33 Ohm oder 20 kOhm

Ausgänge 12 x Lautsprecherausgang

2 x Cinch

2 x Remote Out

Ausgangsspannung Cinch.... 3 Volt

Frequenzbereich.... 20 Hz - 22.000 Hz

DSP Auflösung 64 Bit

DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)

Abtastrate 48 kHz

DSP Typ ...... Audio Signalprozessor

Signalwandler.... A/D: BurrBrown

D/A: BurrBrown

Signal- / Rauschabstand (A-bewertet)...... Digitaleingang: 107 dB

Analogeingang: 102 dB

Klirrfaktor (THD) .... < 0,015 %

Dämpfungsfaktor > 70

Betriebsspannung.... 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Leistungsaufnahme ...... DC 12 V = 80 A max.

Leerlaufstromaufnahme.... 700 mA

Max. Remote-Ausgangsstrom....500 mA

Sicherung 2 x 30 A LP-Mini-Stecksicherung

Zusätzliche Features ...... HEC Slot, ADEP.3-Schaltkreis, Smart Control

Port, 32 Bit CoProcessor, Auto Remote-Schalter

Abmessungen (H x B x T) 44 x 220 x 220 mm

* In typischen Mehrkanal-Anwendungen (2- / 3-Wege System + Rear + Subwoofer)

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

Hinweis:

„Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.“

Congratulations!

Dear Customer,

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: [e-mail] · Internet: www.audiotec-fischer.com

Made in Germany

CEEAC UK CA
